Longitud del Cable
Color
Descripción

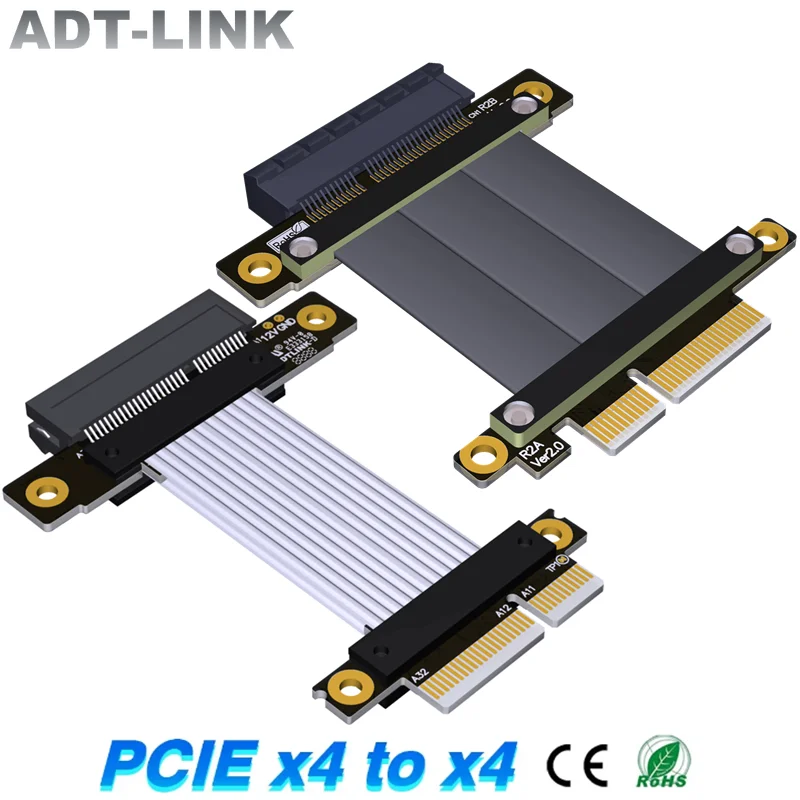

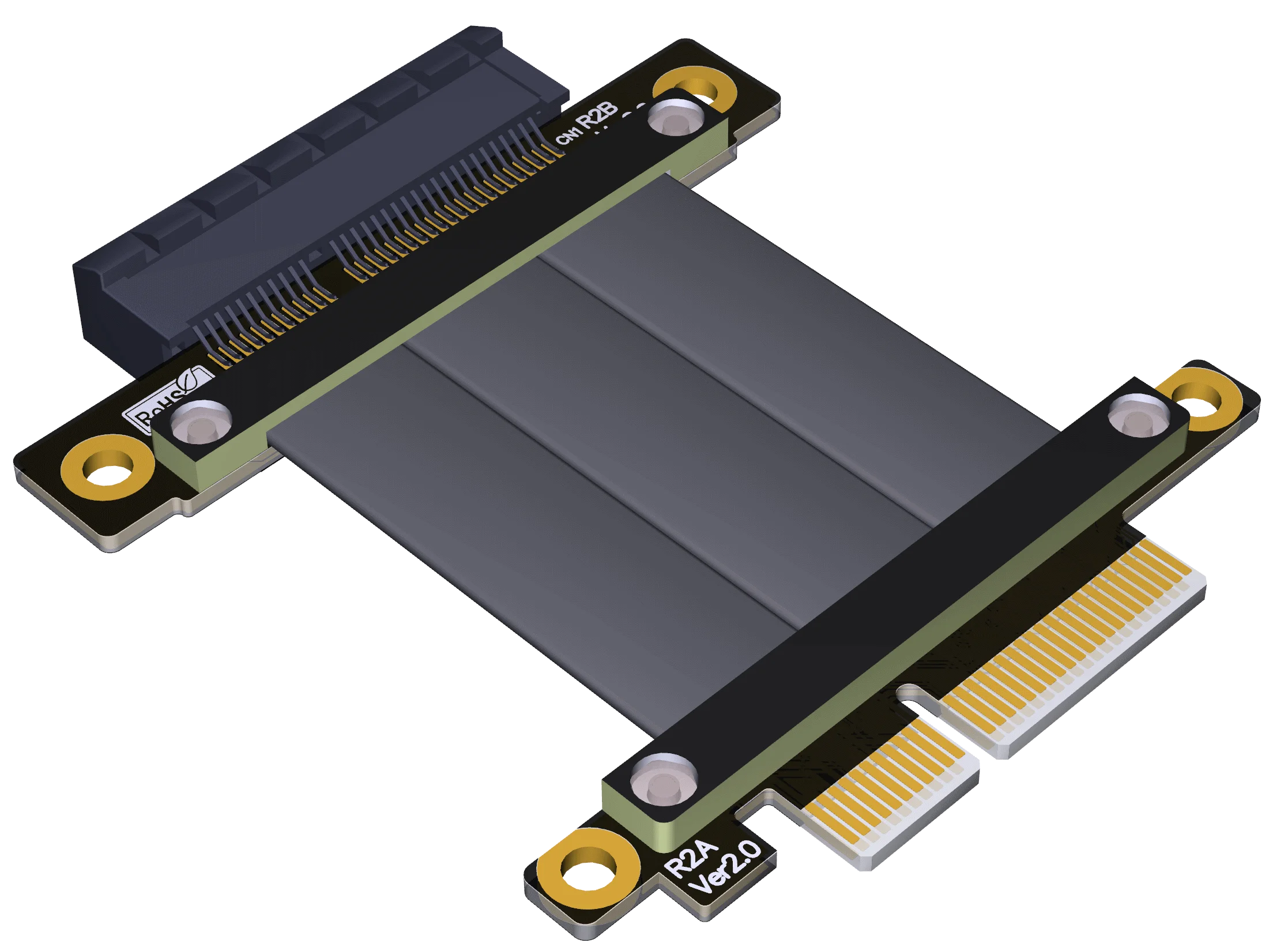

Cable de extensión ADT-Link PCI Express 3,0/4,0x4
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe X4
Modelo del producto: R22AB K22AB
PCIe 4,0x4 de velocidad completa, 64G/BPS (máx.)
Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar
Aplicación: Tarjeta de captura PCIe X4, RAID SSD, LAN, tarjetas USB, extensión

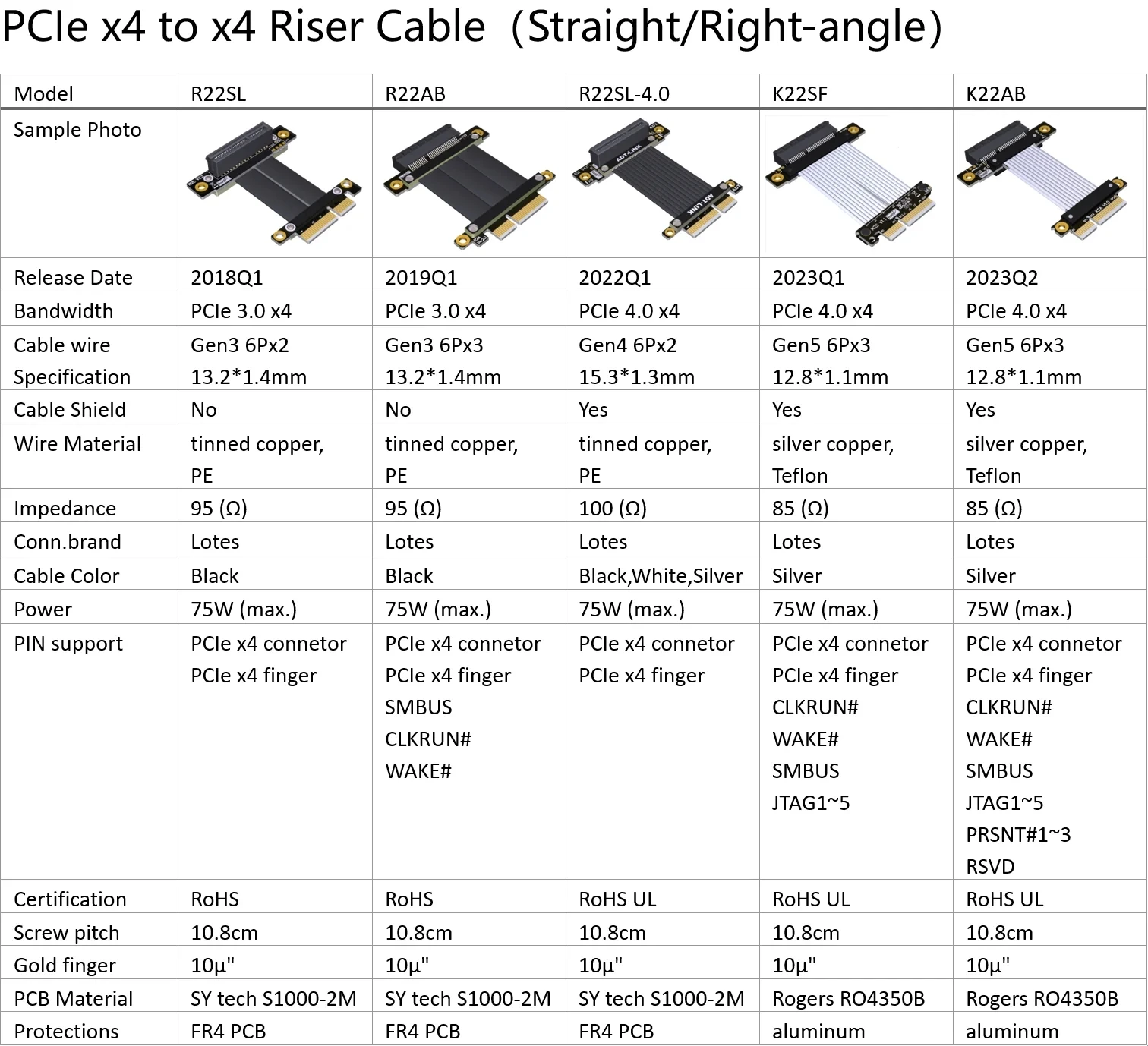

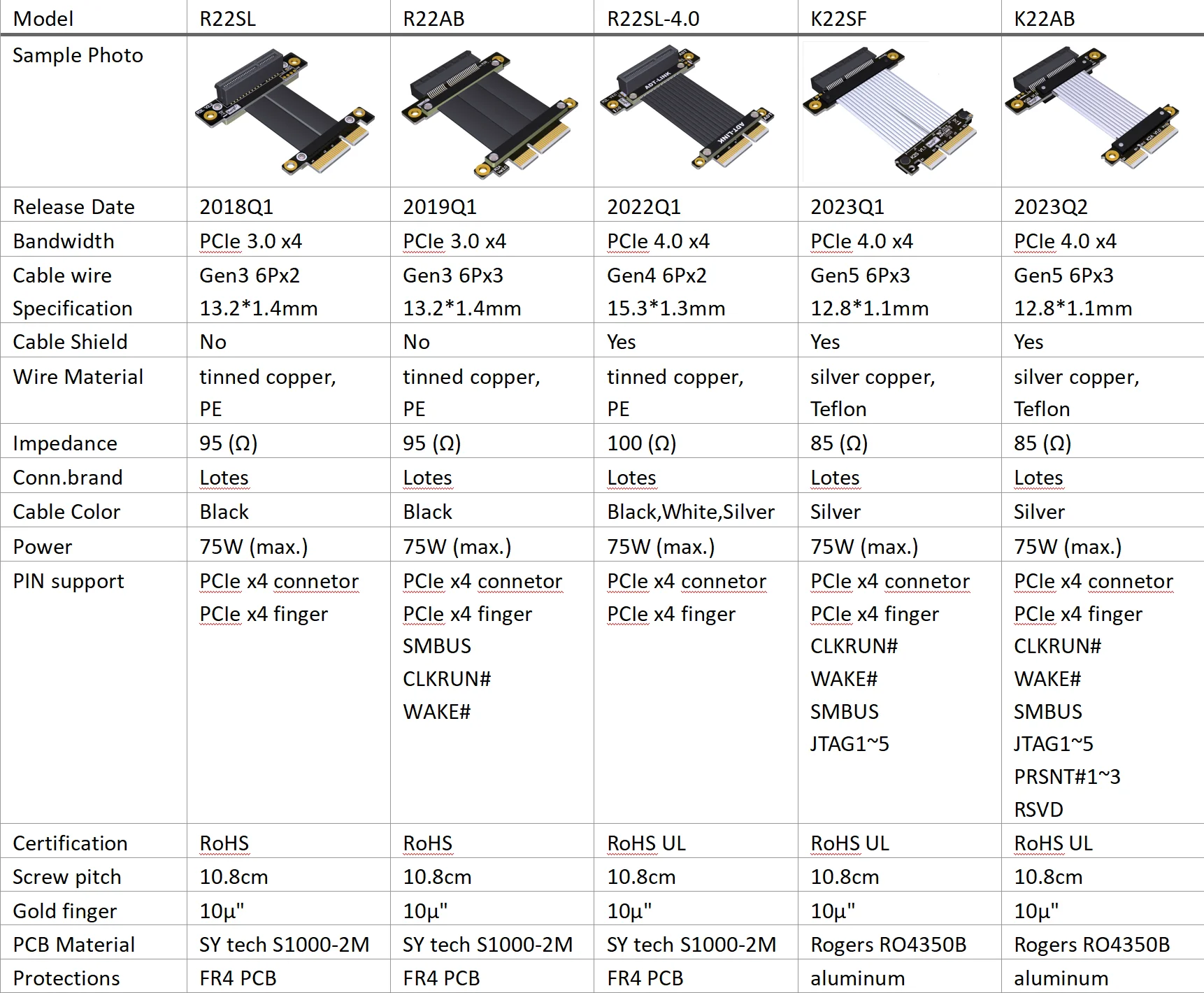

Descripción del número de pieza de la serie ADT R22:
Número de piezaDescripciónAncho de bandaK22ABLos Cables verticales de férula PCI-E X4 a X4 giran 180 grados admiten SMBUS, WAKE #PCIe 4,0x4 (64G/BPS)R22ABLos Cables verticales de férula PCI-E X4 a X4 giran 180 grados admiten SMBUS, WAKE #PCIe 3,0x4 (32G/BPS)R22: PCIe X4 a X4

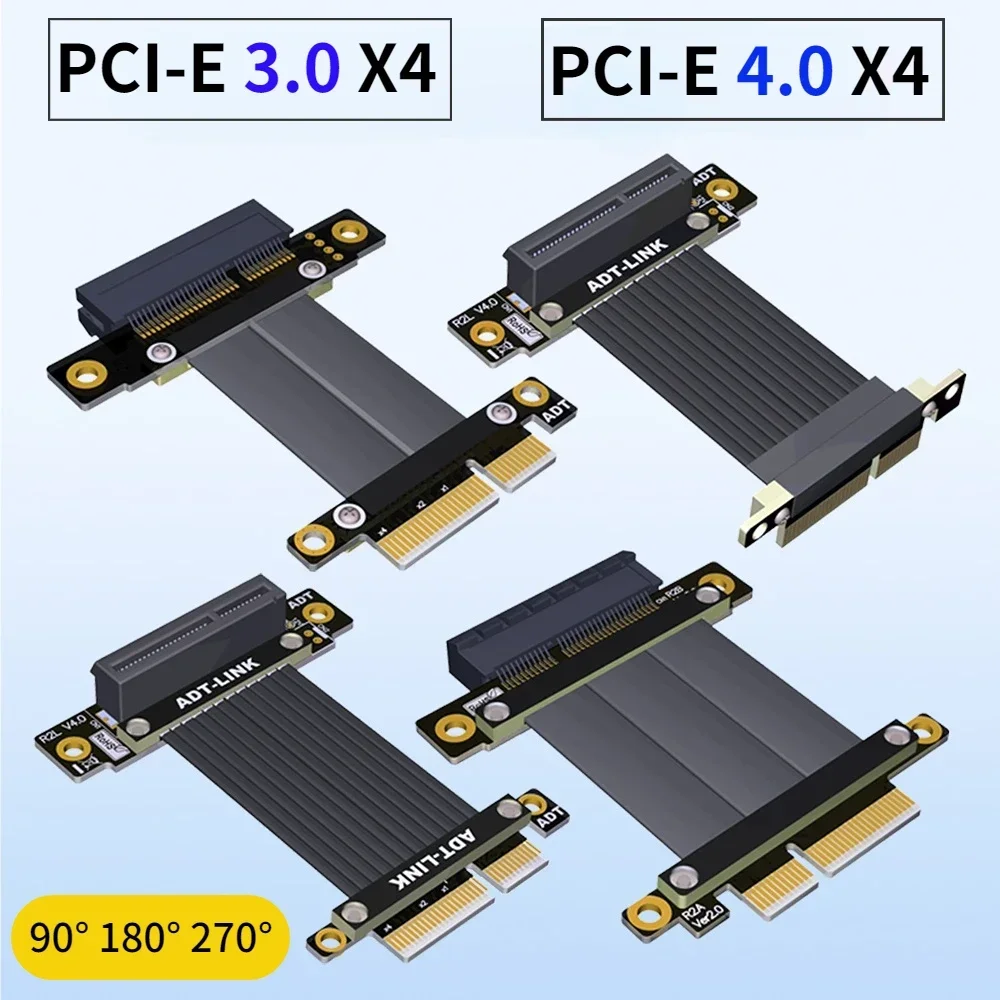

SL: Gire 90 grados en ángulo recto; SF: Gire la férula vertical de 180 grados; SR: Gire el ángulo inverso invertido de 270 grados
-Conector de alimentación 4P de soldadura PW y cable de alimentación externo SATA de 15 pines
Descripción de la longitud del cable:

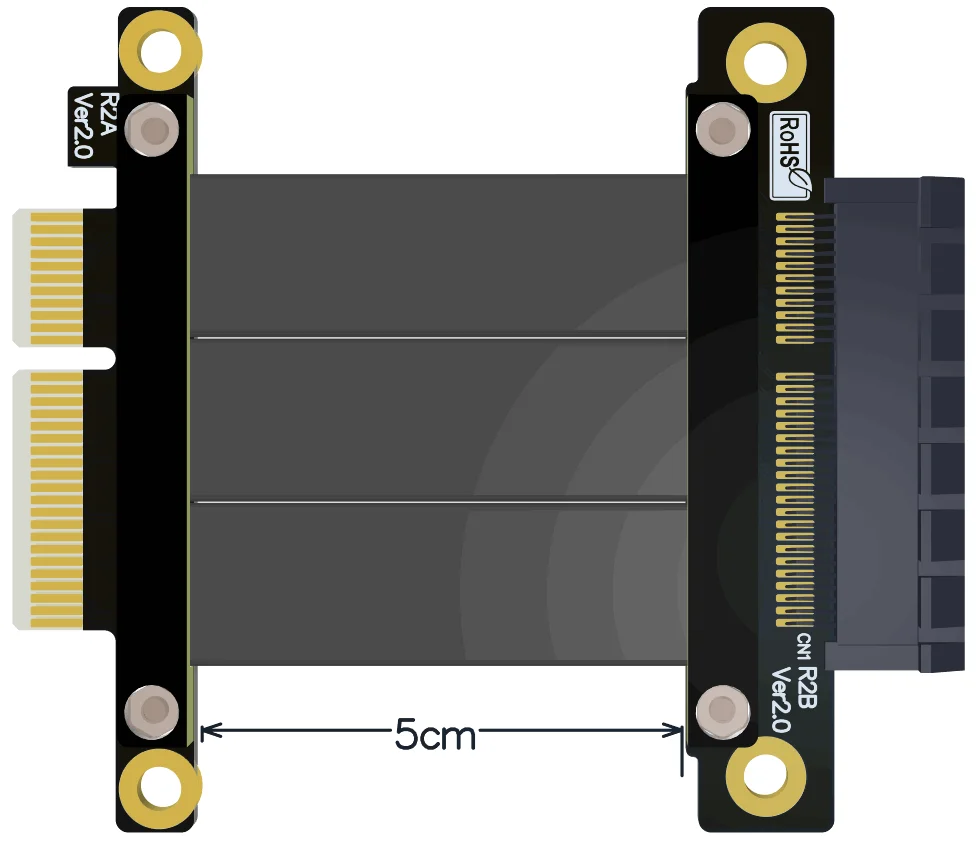

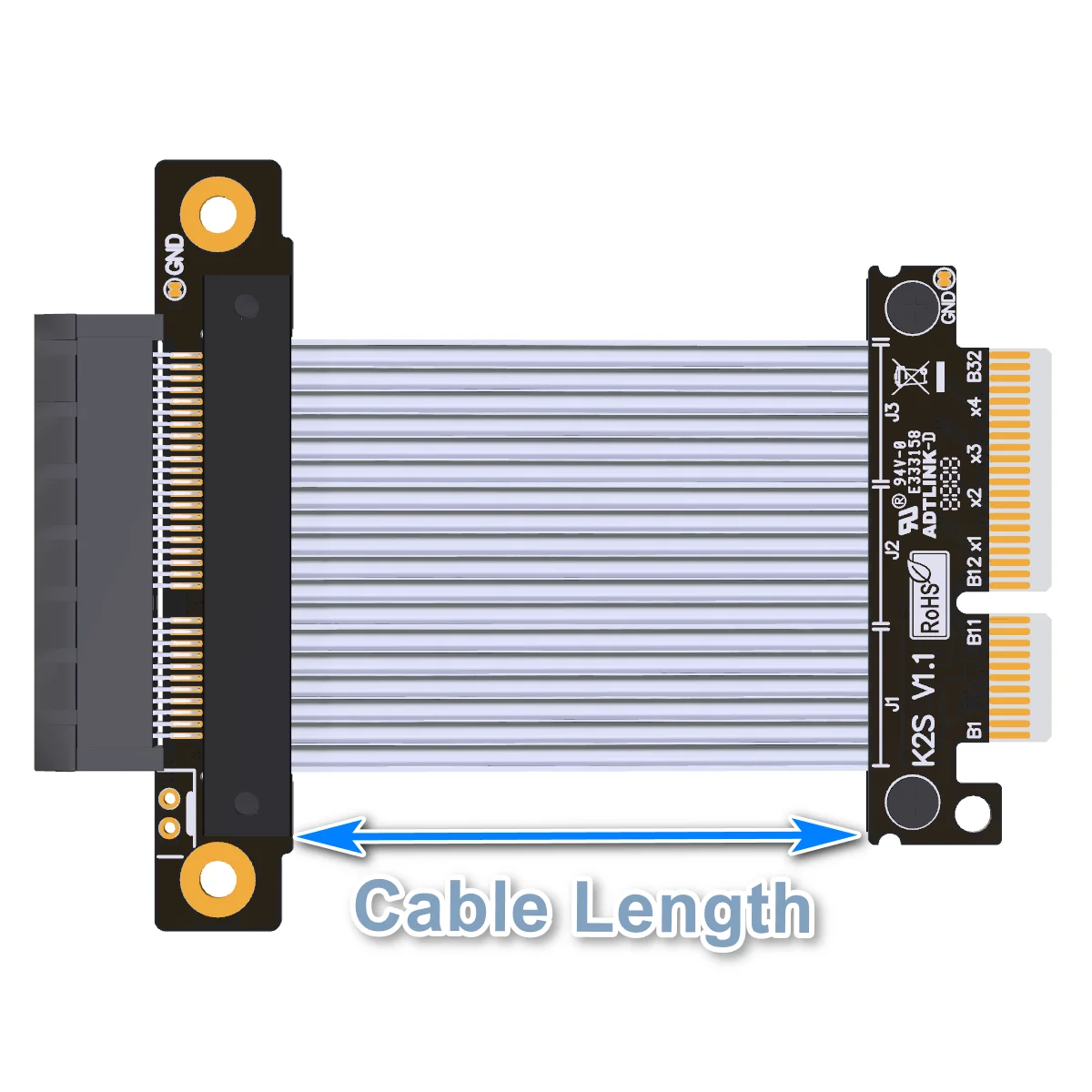

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte los 5cm en la figura a continuación.
¿Hay algún blindaje EMI para el cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

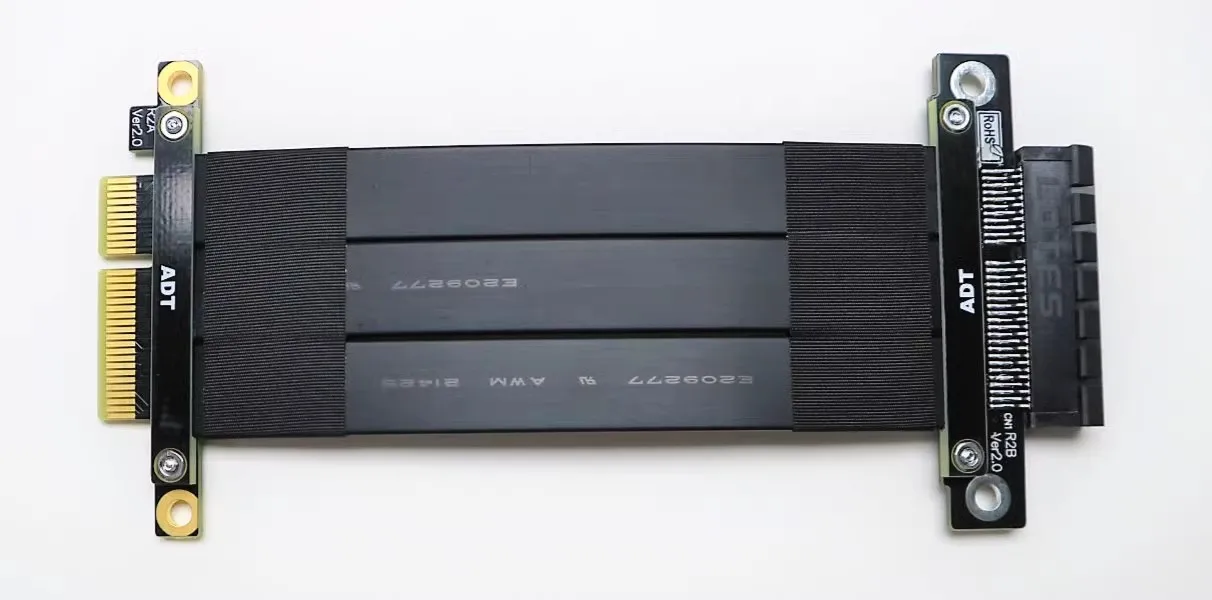

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,4mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.
Foto:

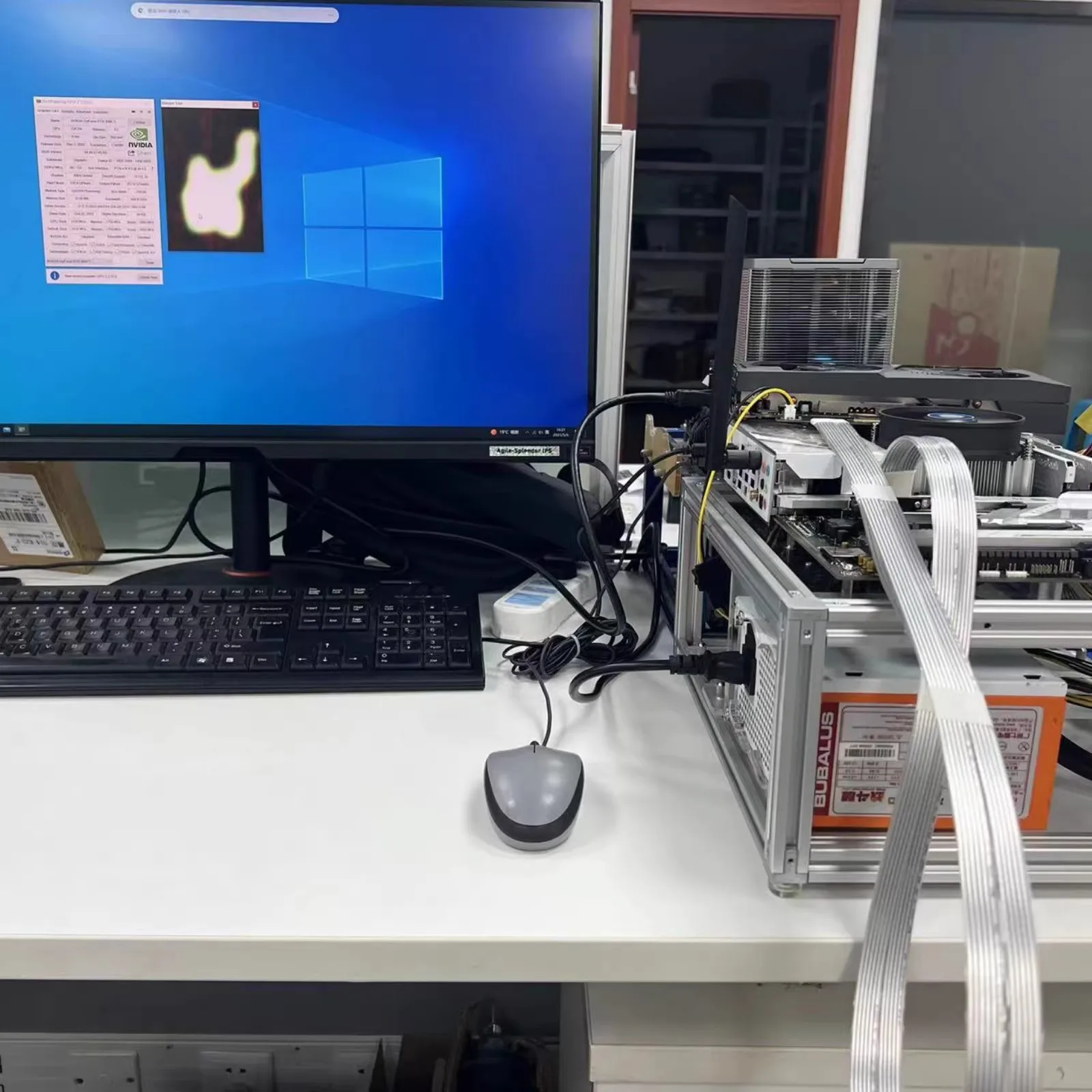

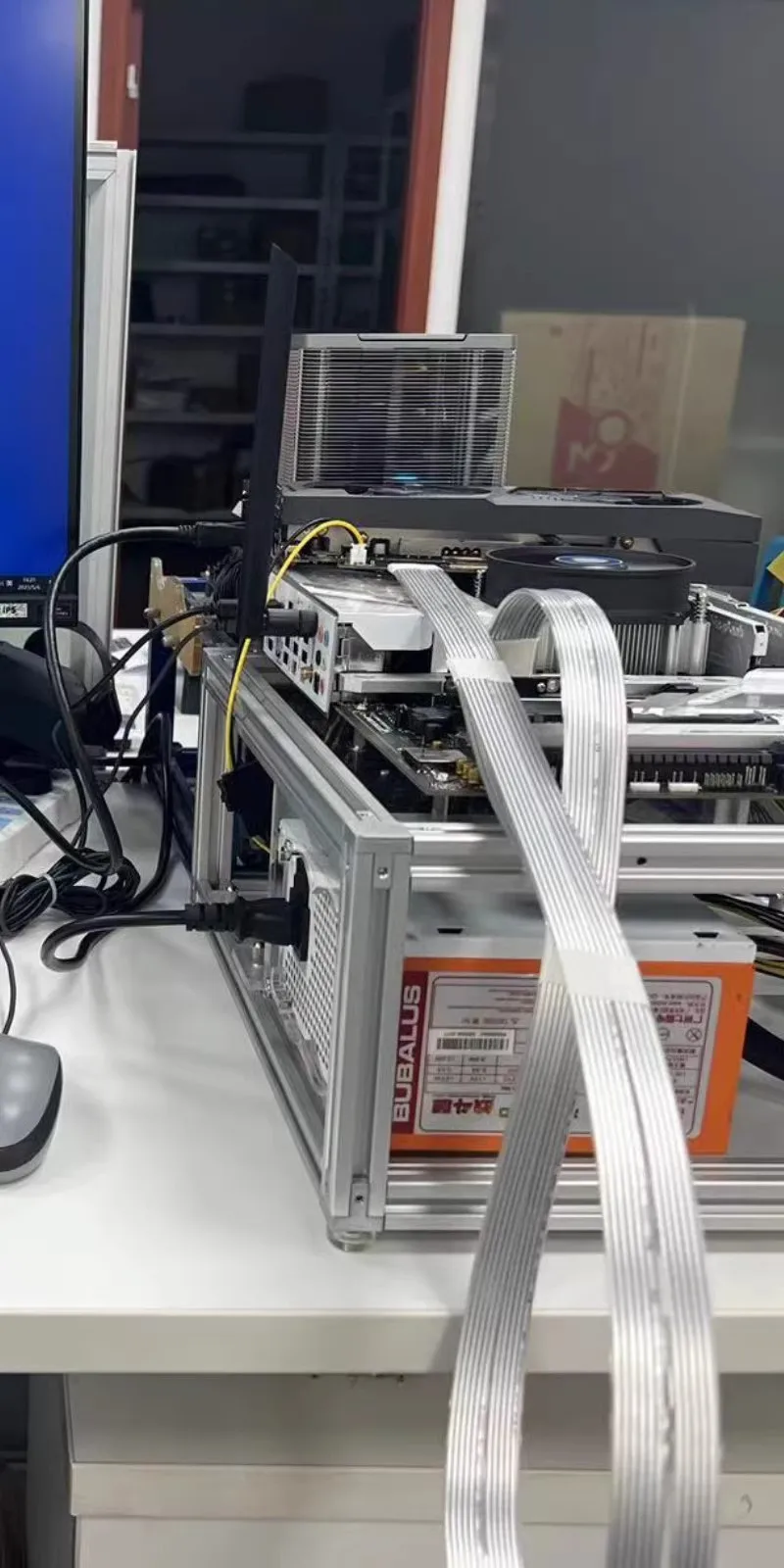

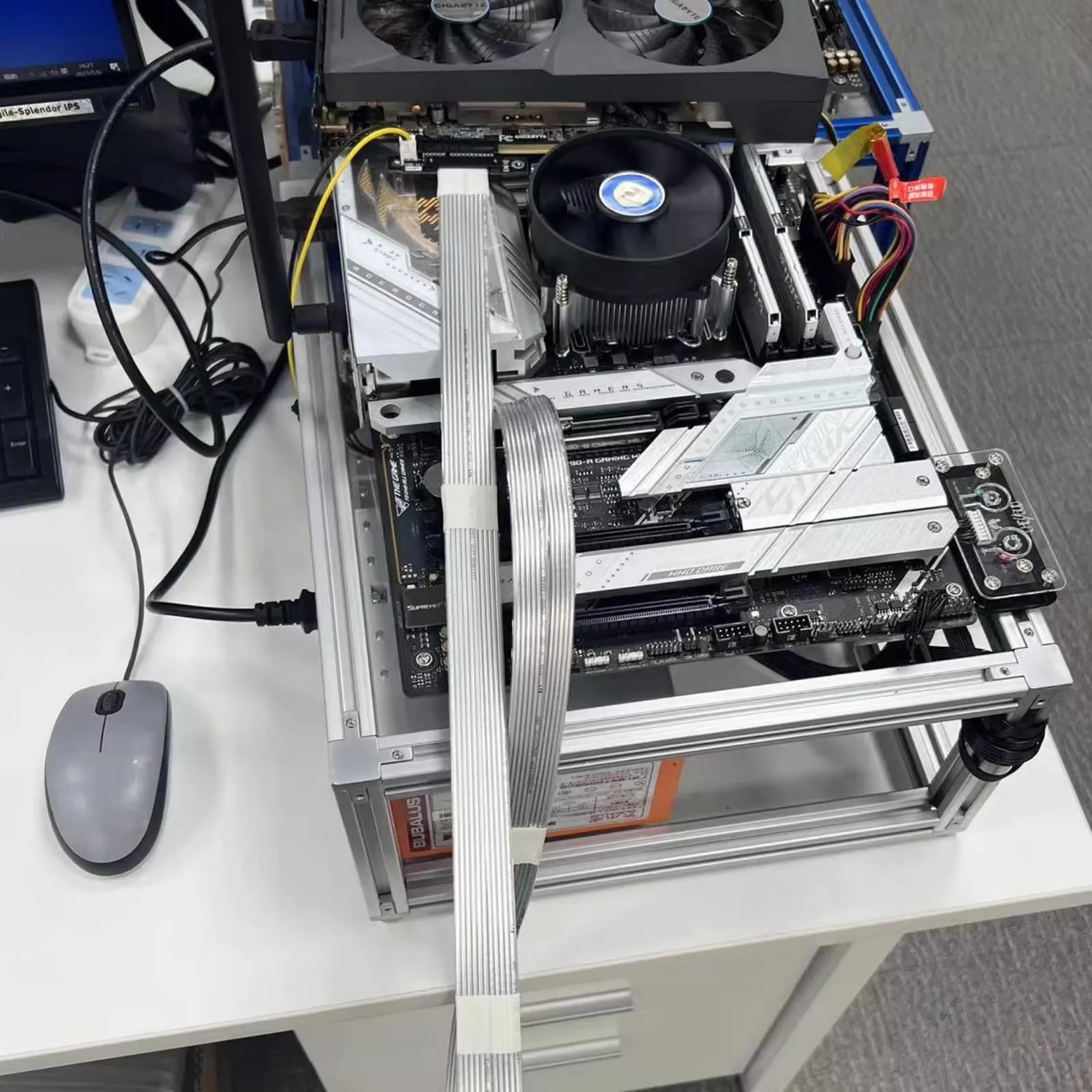

¿Los modelos K22AB y K22SF admiten PCIe 4,0 con una longitud de cable de 1,5 metros?
El laboratorio midió que una línea ultra larga con una longitud de 1,5 metros puede lograr PCIe 4,0 a toda velocidad, pero debido a la atenuación de la longitud de la línea de extensión, la capacidad de conducción de la placa base, y las condiciones de la placa, la velocidad máxima de PCIe 4,0 no está garantizada. Por favor, reduzca la velocidad y úselo.
Para abrir archivos PDF 3D. Utilice Software.
FTP: Los Ángeles
Descarga de archivos 3D STEP y PDF
FTP: Hong Kong
Descarga de archivos 3D STEP y PDF
