Longitud del Cable
Color
Descripción
Cable de puente ADT-Link PCI Express 3,0x16
Nombre de la marca: ADT-LINK
Nombre del producto: cable de puente PCIe x16

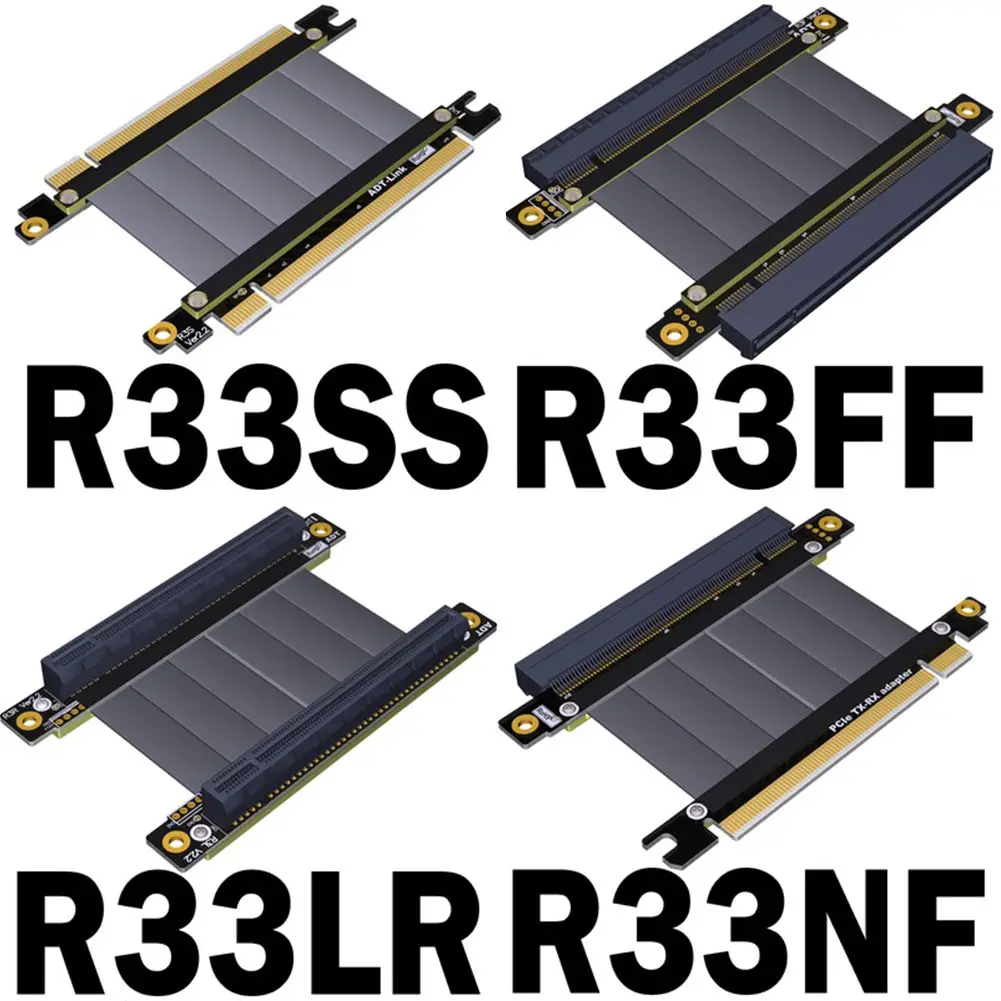

Modelo del producto: R33SS, R33FF, R33LR, R33NS, R33NF, R33NL, R33NR, R33VF
Velocidad de transferencia: PCIe 3,0x16 velocidad completa, 128G/BPS (máx.)
Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar
Aplicación: Puente de placa a placa PCIe x16, extensor, adaptador, flexible, plegable, enchufable
Temperatura de funcionamiento: -20 ~ 80 °C
Cumple con RoHS: Sí
Si sus aplicaciones utilizan una placa madre que necesita conectarse a otra PCB a través de PCIe, y esa PCB tiene conectores PCIe en lugar de dedos de borde, entonces los conjuntos de puente PCIe pueden ajustarse a sus necesidades. Toda la velocidad y flexibilidad de los conjuntos extensores ADT originales, excepto para aplicaciones de tarjeta a tarjeta.

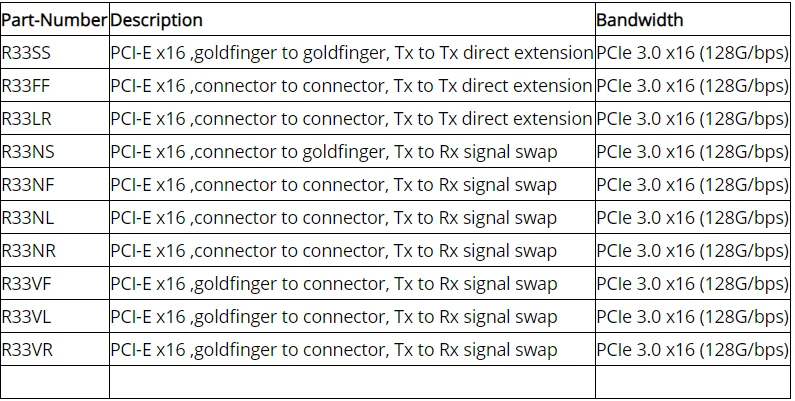

Descripción del número de pieza de los productos ADT PCIe Jumper:
Descripción de la longitud del cable:

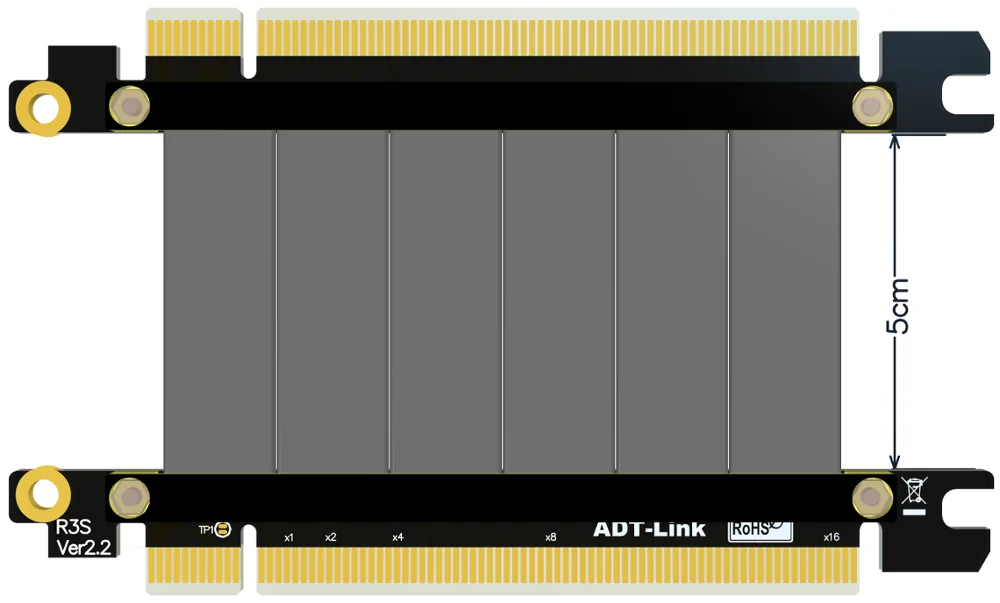

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.
El Seguimiento de la señal PCI Express de este producto se refiere a la siguiente imagen.
Modelo R11SS función de extensión de señal, la conexión directa de la señal PCIe no tiene conversión, a Tx, Rx a Rx, adecuado para salto, uso de extensión.

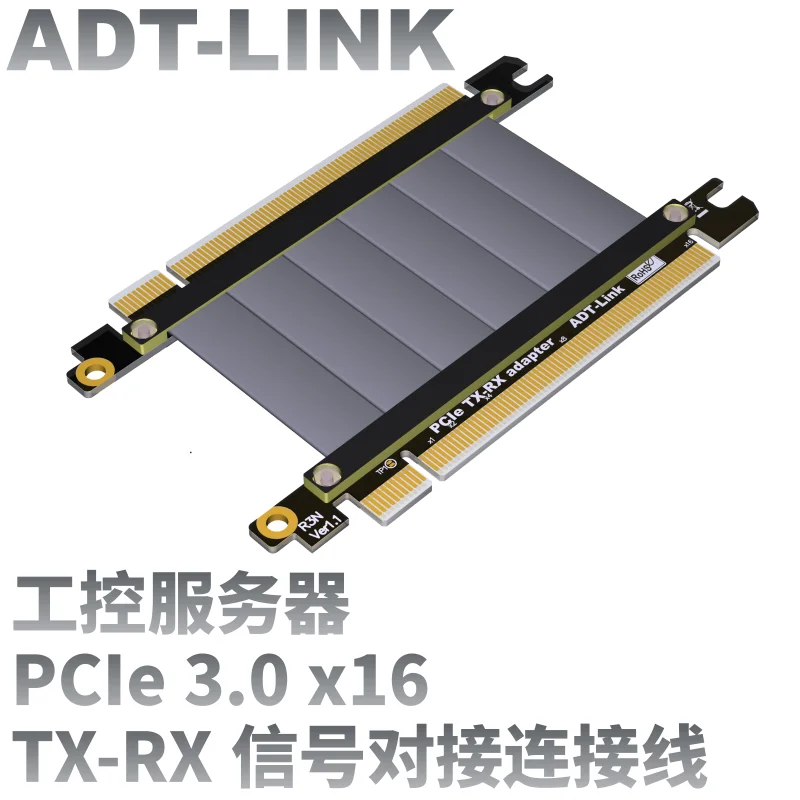

Se intercambian señales diferenciales modelo R11NS, señales diferenciales PCIe Tx a Rx, Rx a Tx, adecuadas para aplicaciones maestro-esclavo.

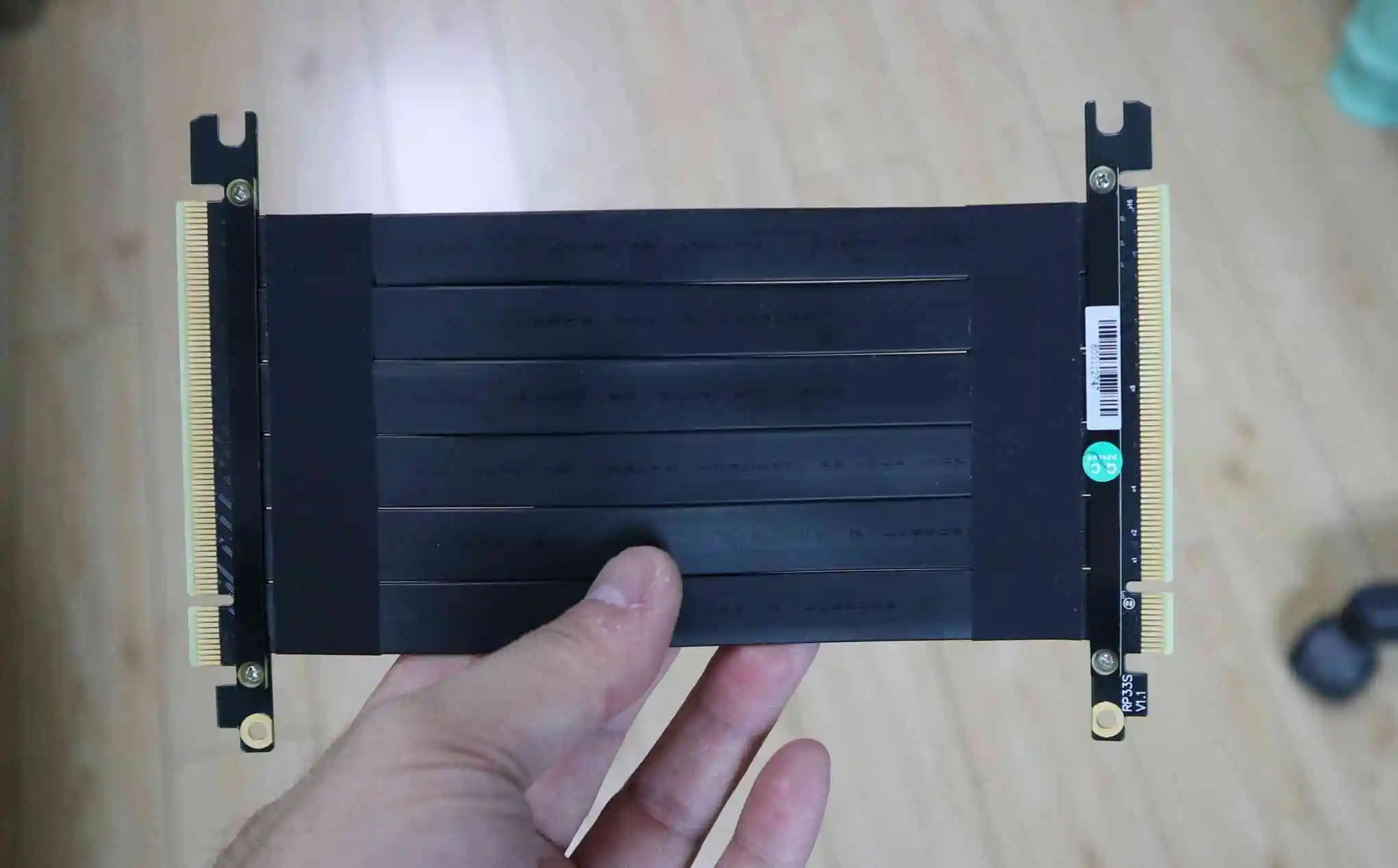

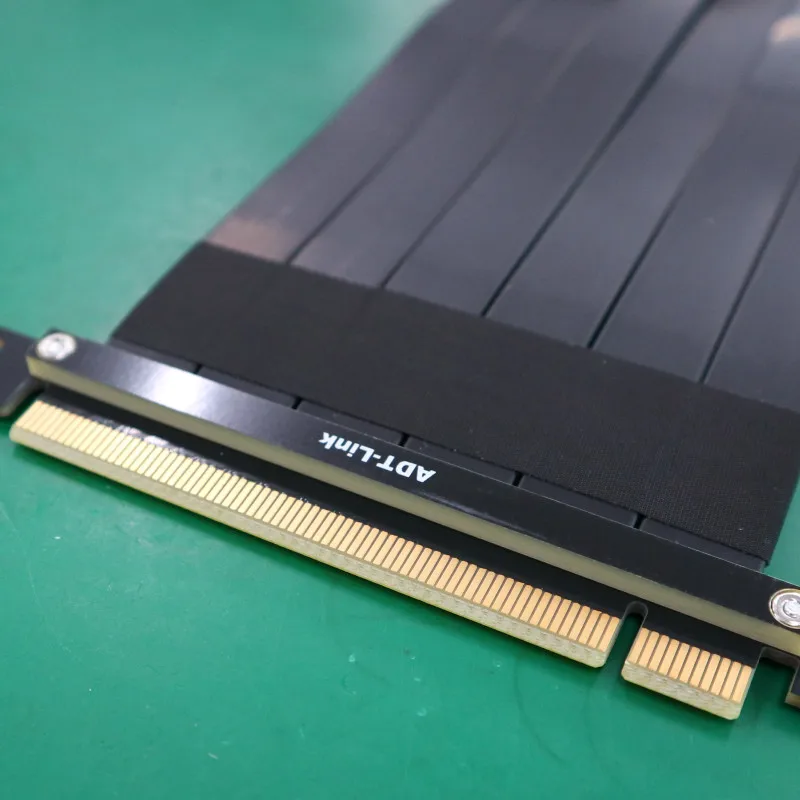

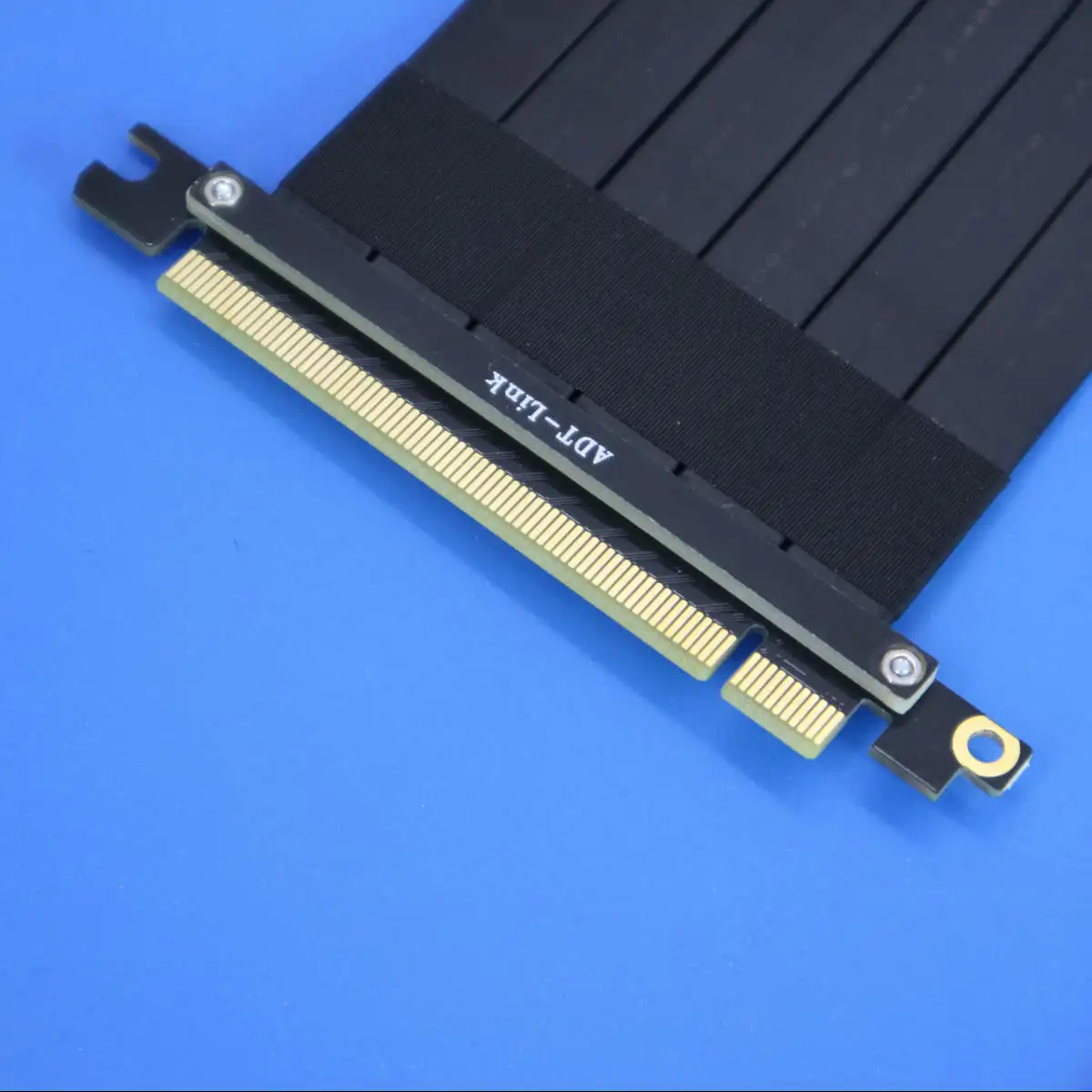

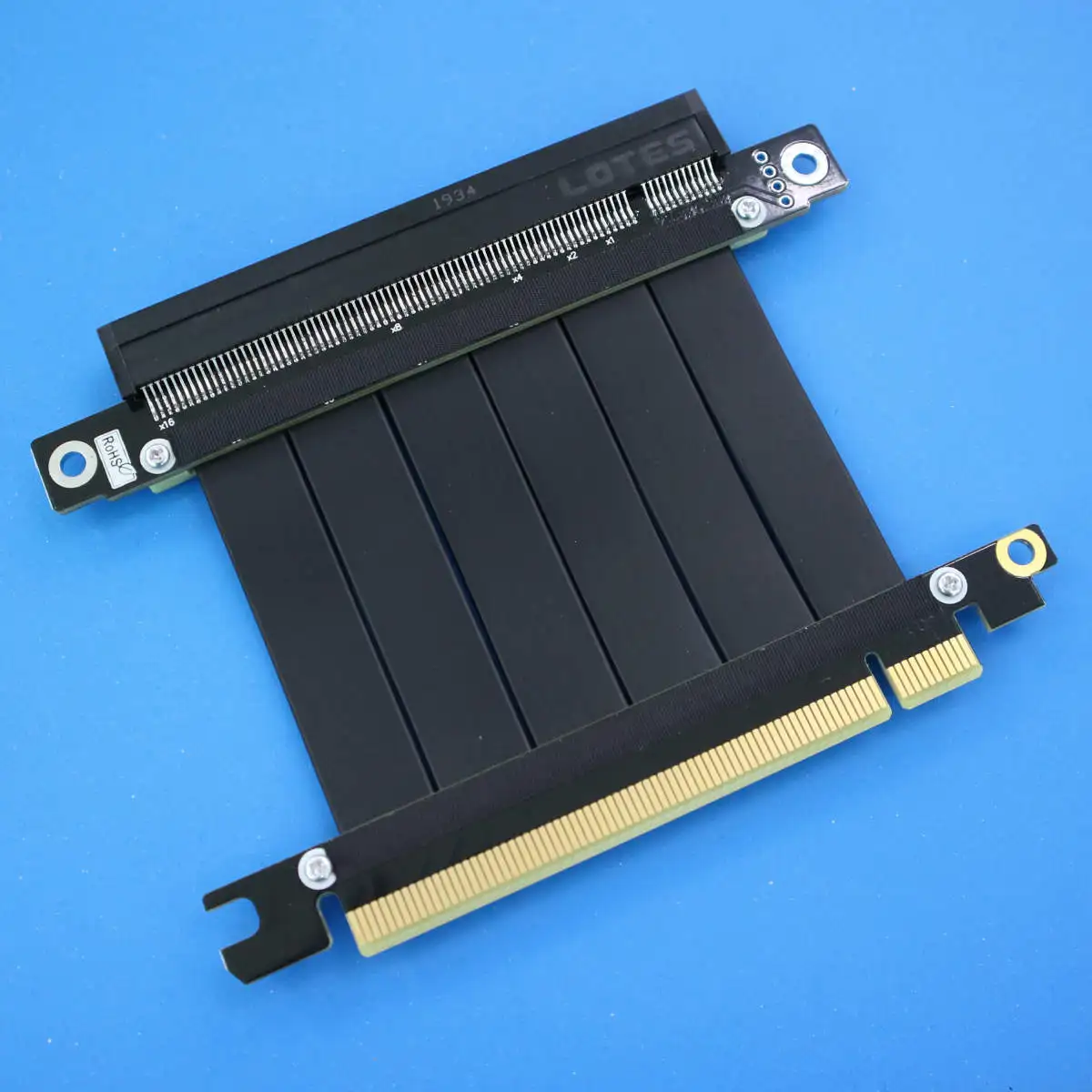

Foto:
Notas de compra:
1. Asegúrese de reconocer la dirección al enchufar, no lo conecte hacia atrás o en una posición incorrecta para evitar quemar el dispositivo. Al enchufarlo, primero sostenga el enchufe del dispositivo antes de enchufarlo, para evitar romper los pines del enchufe con demasiada fuerza. Se prohíbe doblar y tirar dentro de los 2cm de la soldadura entre los dos extremos del cable y la placa de circuito.
2. Varias placas base y equipos tienen diferentes capacidades de conducción de señal. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Mientras el cable de extensión esté conectado, la señal se perderá. Si necesita la perfección, por favor no compre.
3. La tarjeta gráfica o la placa base es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, y solo se volverá más inestable cuando se conecte un cable de extensión. Los dispositivos más antiguos no son compatibles. Su Dispositivo de más de tres años no es compatible. No lo compre.
4. Se limita a la compra especificada por el ingeniero del producto. Es solo para probar el producto. Para otros fines, no lo compre.
