Ventas directas de fábrica ADT-Link, excelente rendimiento del producto, reputación de superbuena producción, prueba de potencia de inspección completa 100% antes de la entrega.

Marca: ADT-Link

Modelo del producto: (conexión directa),K44SS-TR (conmutación) (serie K44)

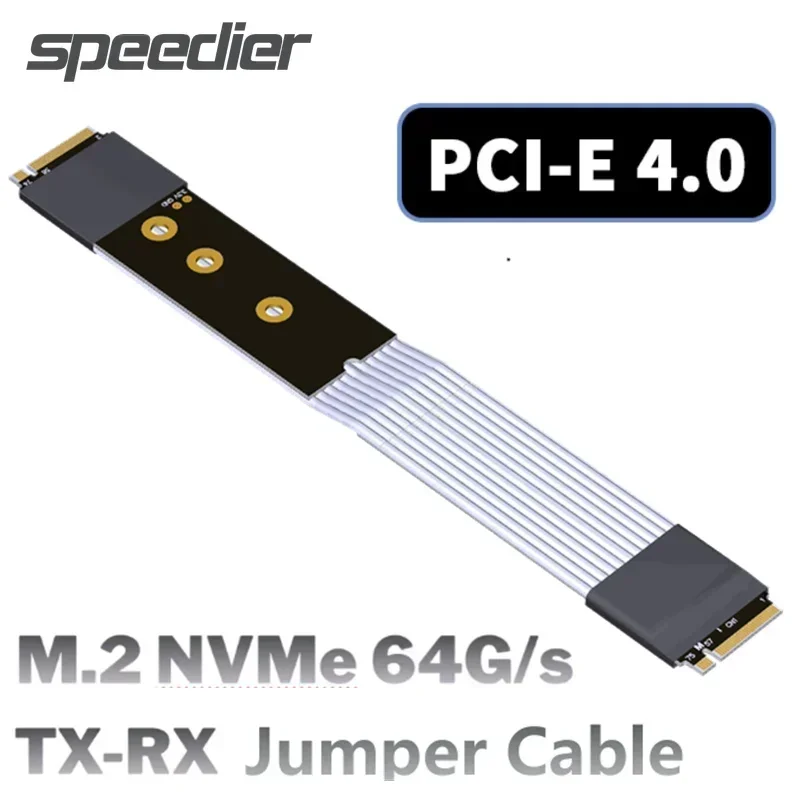

Nombre del producto: cable de acoplamiento de señal M.2 NVMe

Longitud del cable: 15-100cm (personalización de la longitud del soporte)

Ancho de banda de velocidad: PCIe 4,0x4, Gen4 G 64/BPS

Funciones del producto: Conexión de equipo de servidor industrial, transmisión de alta velocidad de señal PCIe

Restricciones de compra: solo para ingenieros profesionales para especificar la compra, no es adecuado para su uso general, los compradores comunes no compran.

Consejos de compra: Asegúrese de comprar 1 ~ 2 muestras para probar y verificar que sean correctas y luego compre en grandes cantidades. La tienda puede emitir un ticket general, si necesita emitir un ticket, comuníquese con el Servicio al Cliente al enviar el pedido.

Consejos útiles: Este producto es compatible con muchos problemas, el montaje incorrecto o el funcionamiento inadecuado quemarán su equipo. Limitado a ingenieros profesionales. Este producto no es reembolsable ni intercambiable. Considere y confirme antes de realizar un pedido.

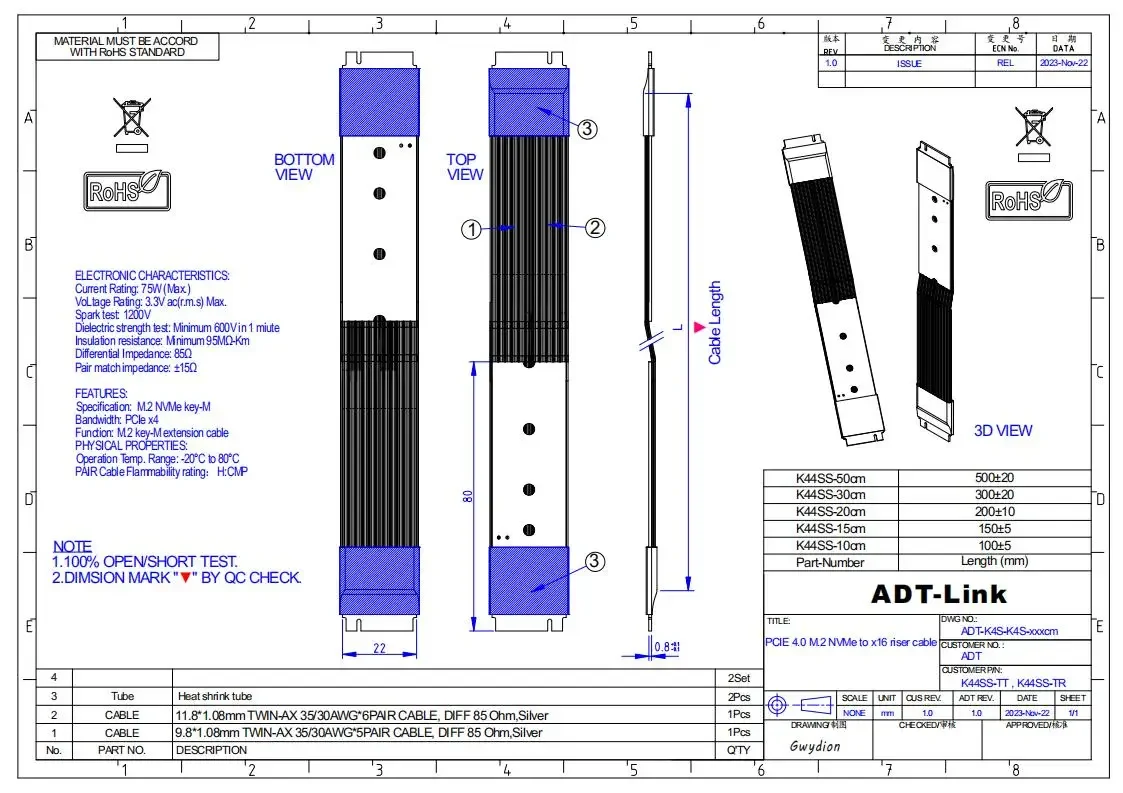

Longitud del cable y descripción de la distancia del orificio:

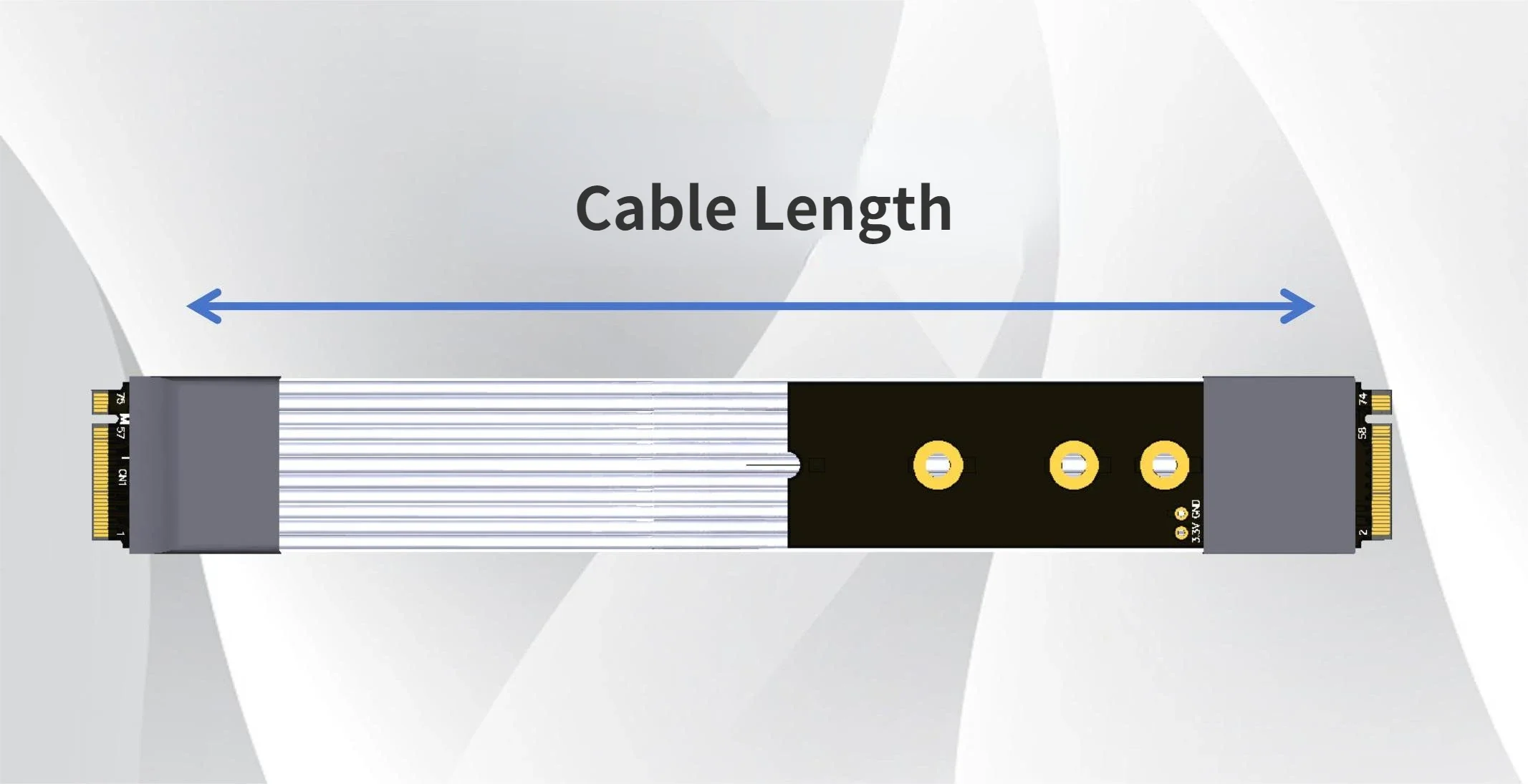

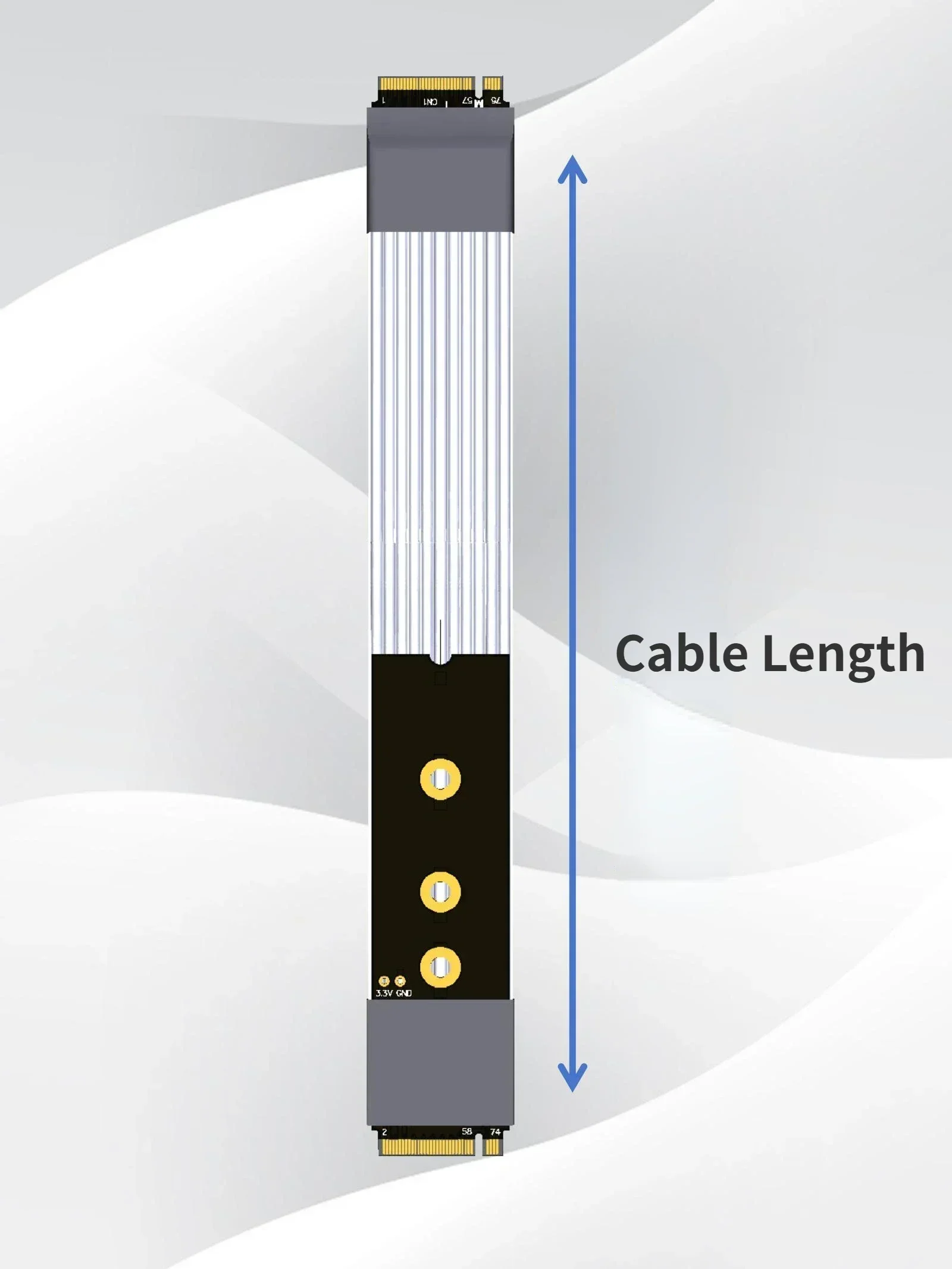

La longitud en la opción se refiere a la longitud del cable, excluyendo las longitudes de PCB y conector. La Longitud del cable está marcada por la flecha negra en la siguiente figura. La distancia del orificio del tornillo se refiere a la marca de tamaño de la flecha azul, la longitud de la línea tendrá un cierto error, no dispare si le importa, la situación de error específica se refiere a la siguiente figura:

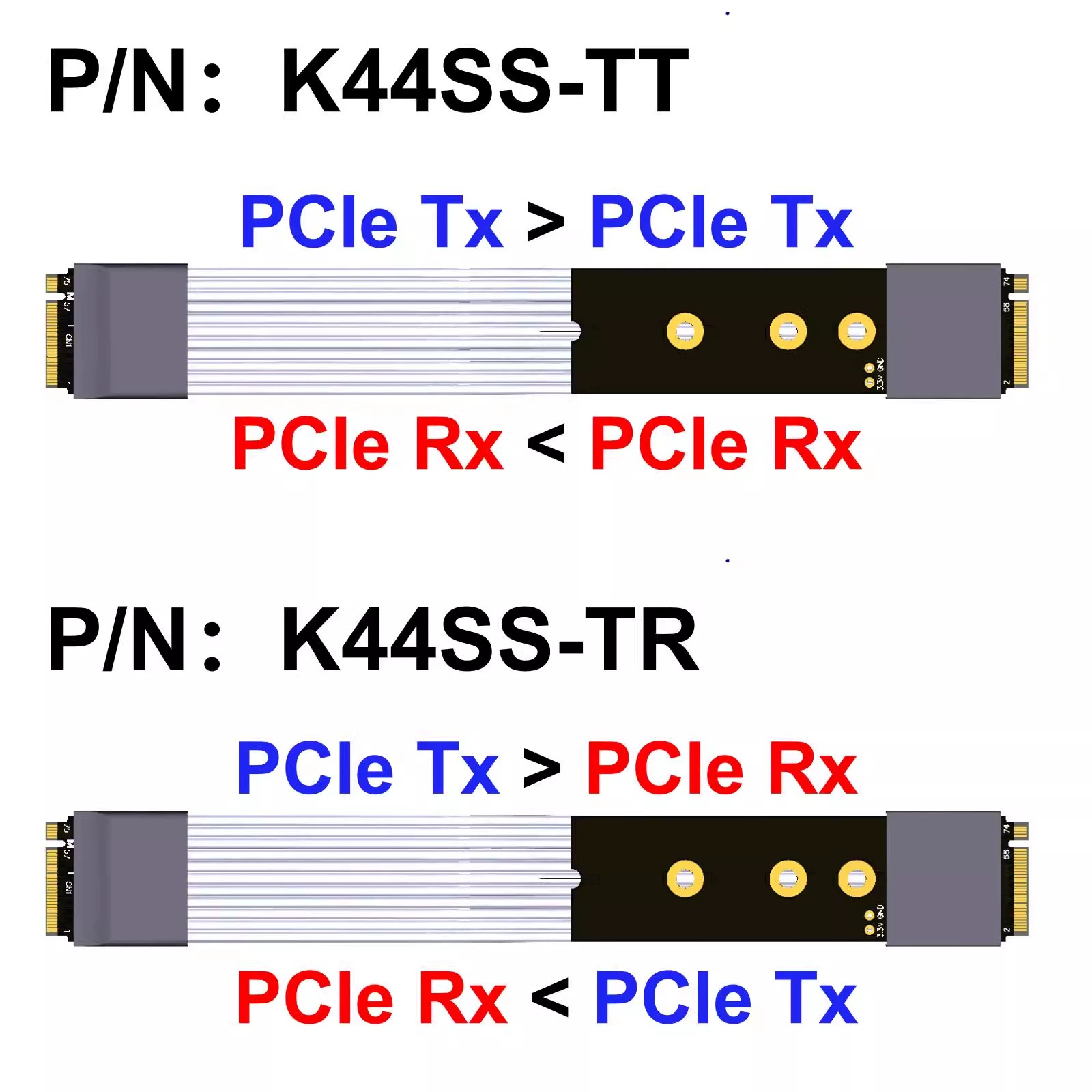

La diferencia entre el (conexión directa) y el (conmutación), el (cambio).

Modelo función de extensión de señal, conexión directa de señal PCIe Sin conversión, a Tx, Rx a Rx, adecuado para la extensión de salto, extensión.

El modelo de señal diferencial es de cambio, la señal diferencial PCIe Tx a Rx, Rx a Tx, dos de la misma conexión de servidor debe elegir este modelo de intercambio, adecuado para el uso de maestro-esclavo.

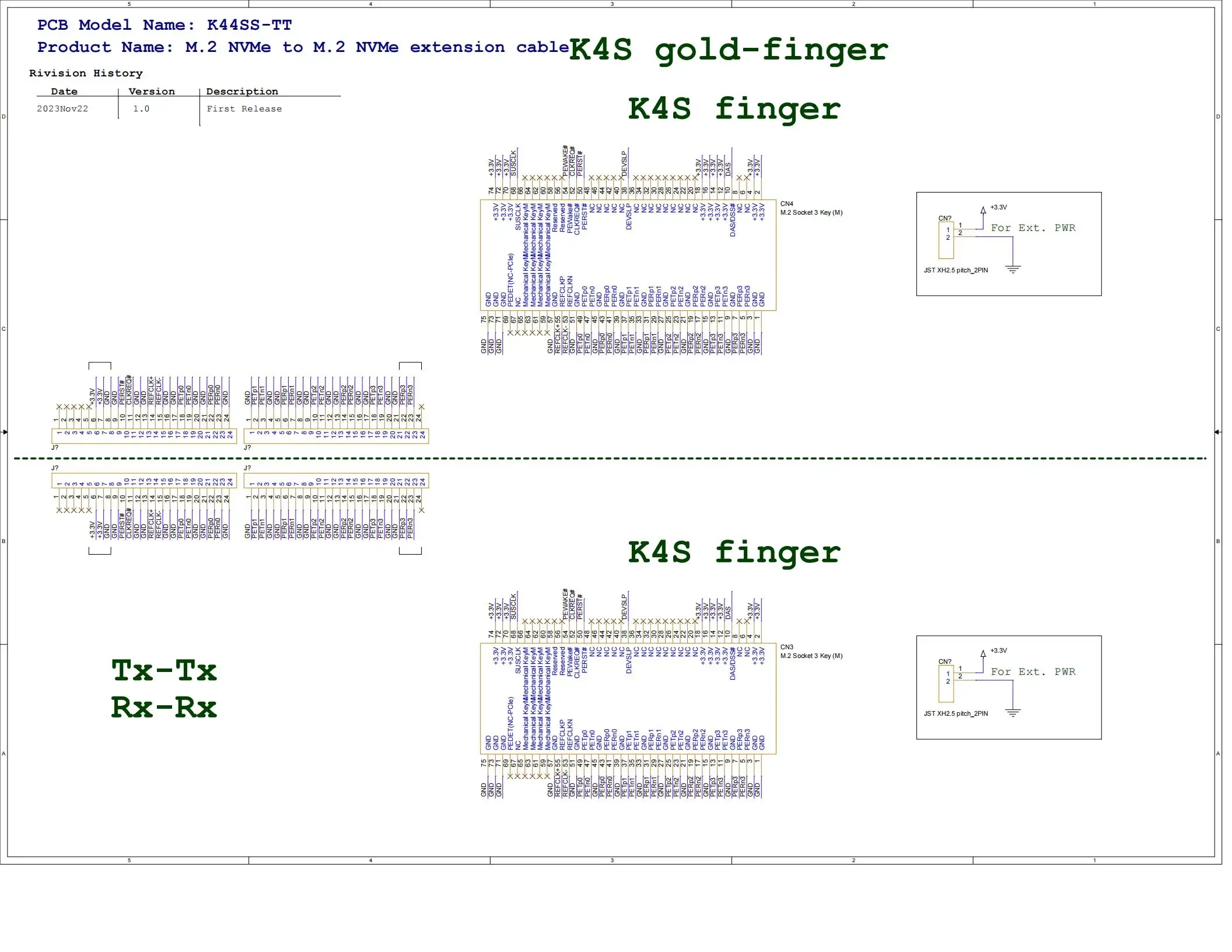

K44SS-TT (conexión directa):

K44SS-TR K44SS-TR(Cambio):

Descripción de la serie R44:

Modelos Dirección de interfaz Goldfinger y conector Señal Tx-Rx K44SS-TT M.2 NVMe Gold-Finger a M.2 NVMe Gold-Finger Señal directa K44SS-TR NVMe M.2 Dedo Dorado a M.2 NVMe Dedo Dorado Señal de intercambio

Ventajas del producto:

1. Ventajas del cable, usando cable de alta velocidad PCIe 5,0

2. Ventaja de longitud de línea, de 15 cm a 1 m puede aceptarse personalizado, La tienda vende cable de conversión, la impedancia del cable es baja, la longitud de línea dentro de 60 cm soporta PCIe4.0 velocidad completa.

3. La señal diferencial no tiene diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de micro cortocircuito CAF, el producto es duradero

4. Selección de productos de materiales de alta calidad, precisión de mano de obra de PCB, grosor de cobre engrosado a 1oz, contenido chapado en oro, pie chapado en oro buena conductividad eléctrica, puede reducir la impedancia de oxidación del óxido causada por la pantalla azul del problema de la muerte.

5. La selección del producto del cable en sí es muy duradera, el producto es fuerte y confiable resistencia a la tracción, anti-interferencia, no habrá problemas de cable roto. El cable se puede doblar y plegar sin afectar el uso.

6. Enanismo de PCB y diseño grueso, el empequeñecimiento no se conectará a la tarjeta gráfica, el diseño de alargamiento grueso hace que la placa sea más fácil de instalar y reduce la posibilidad de daños.

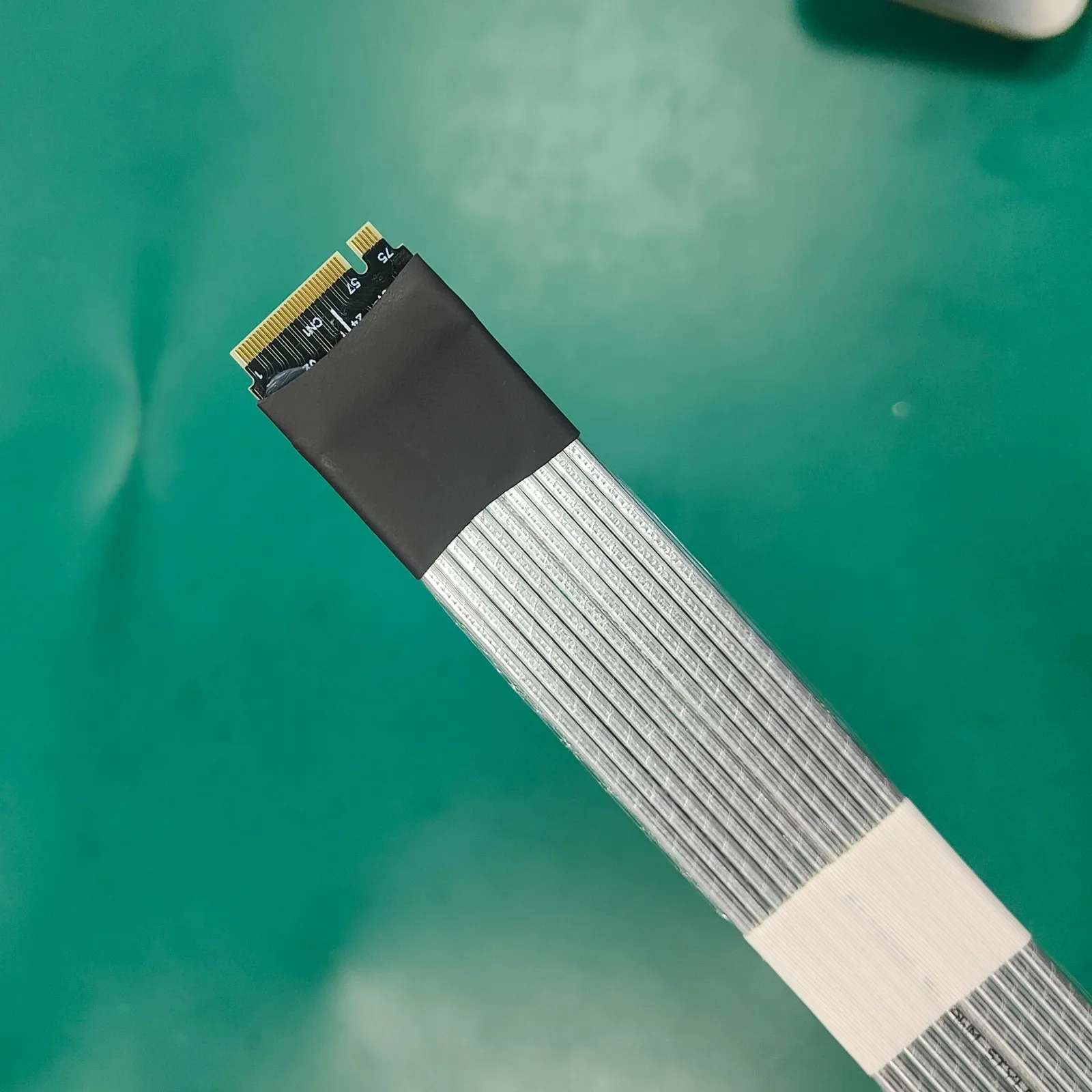

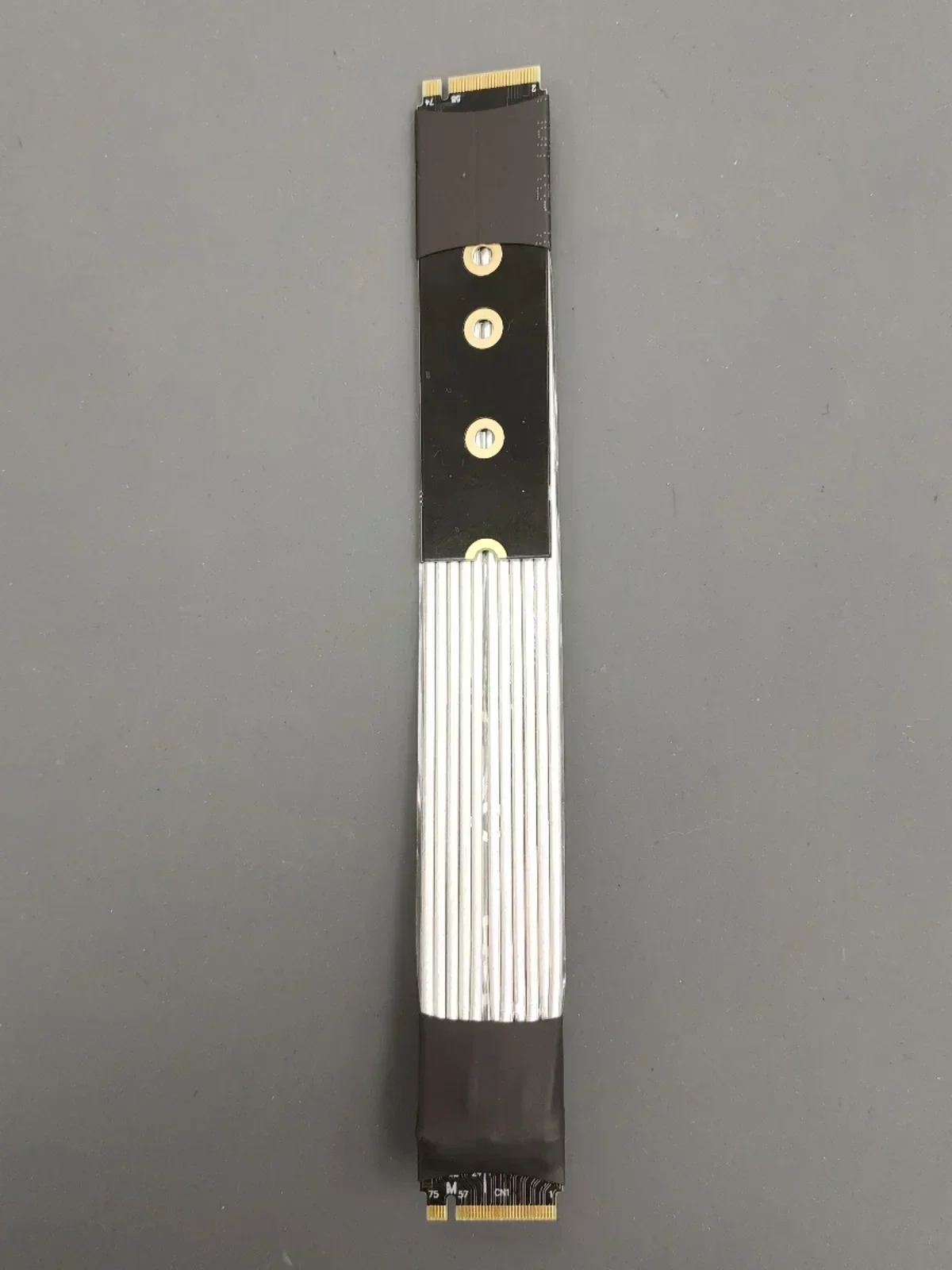

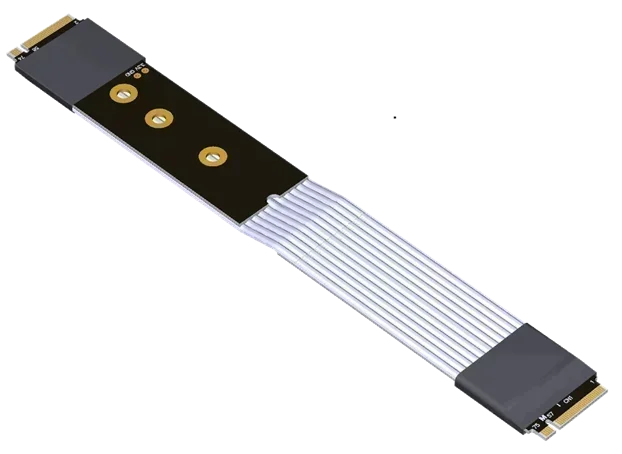

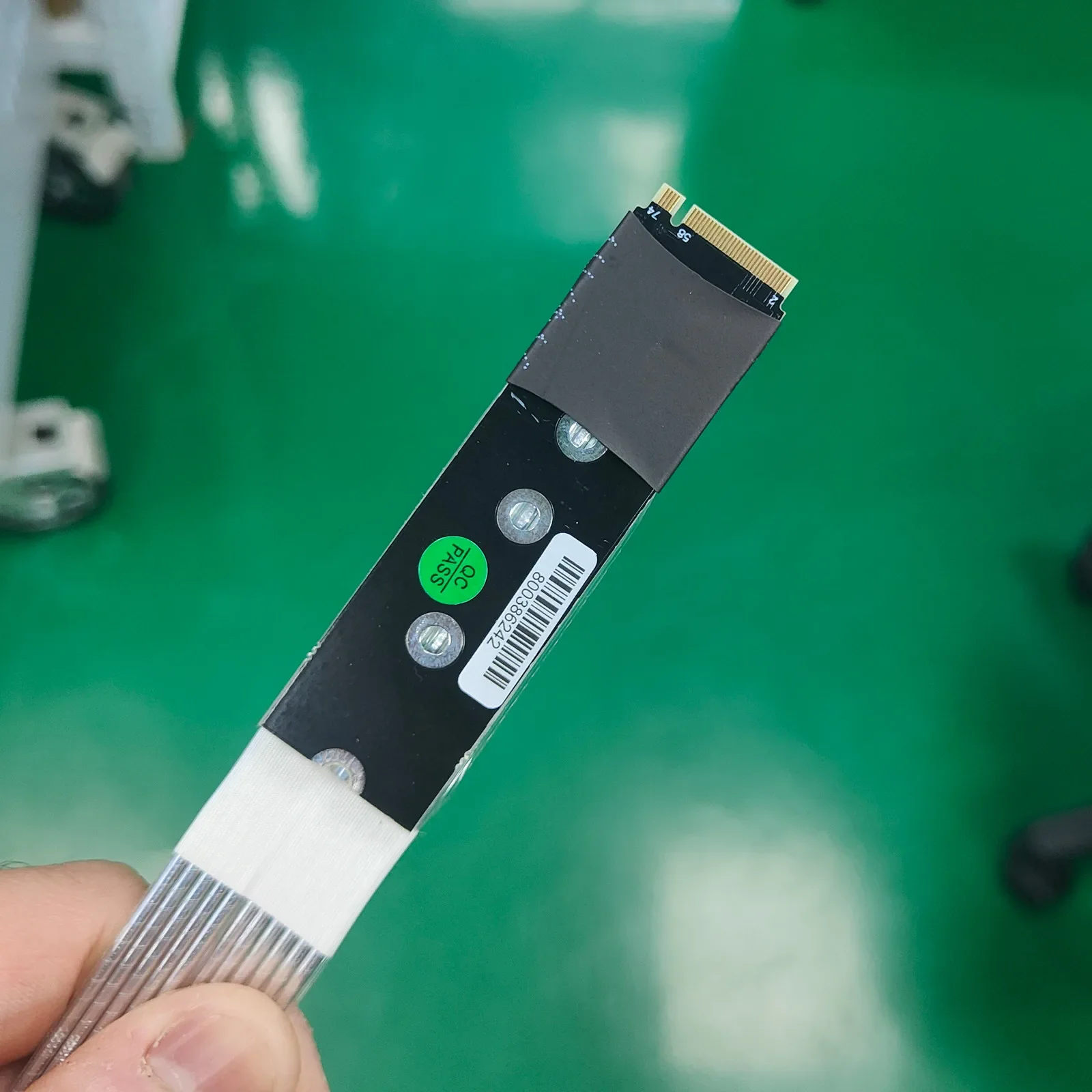

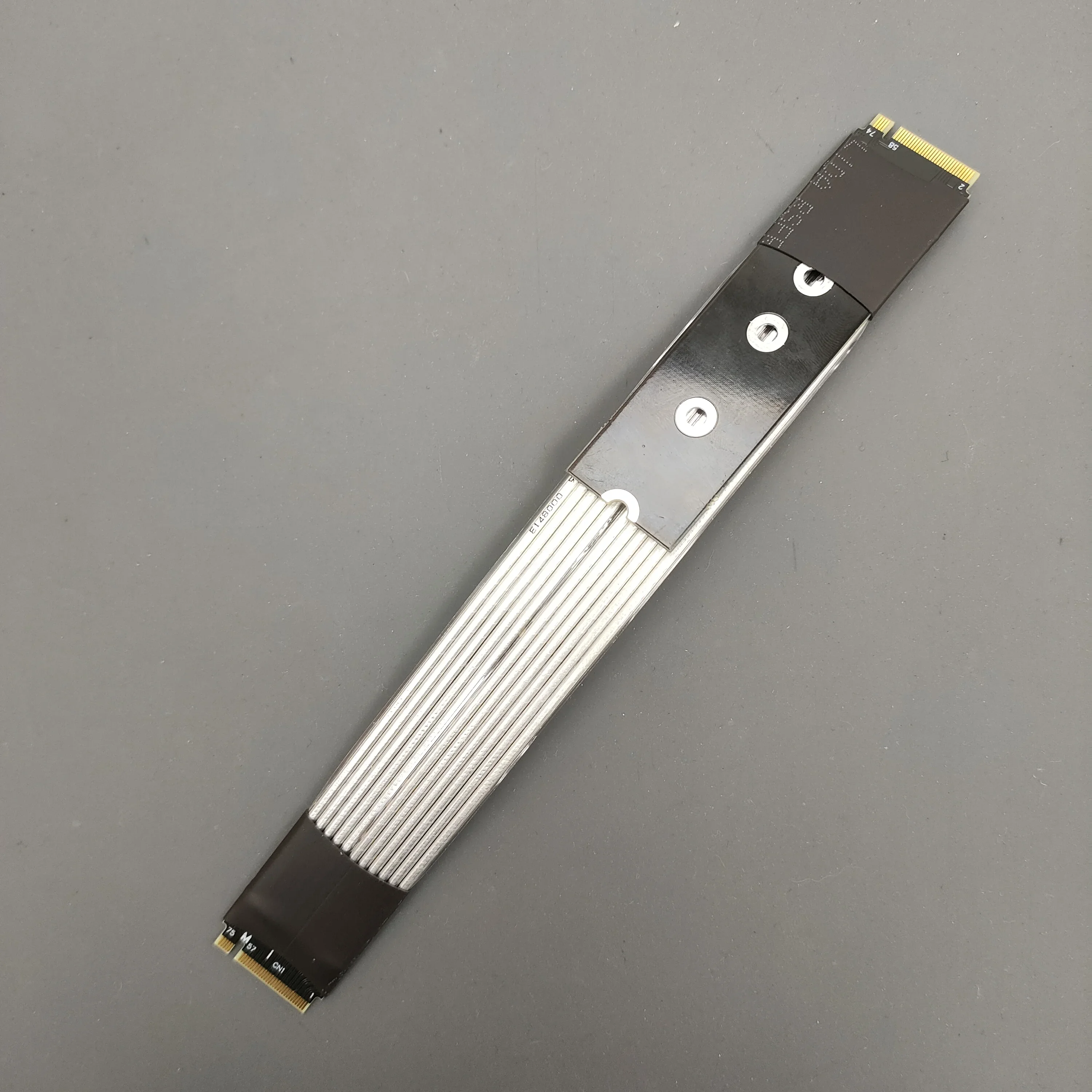

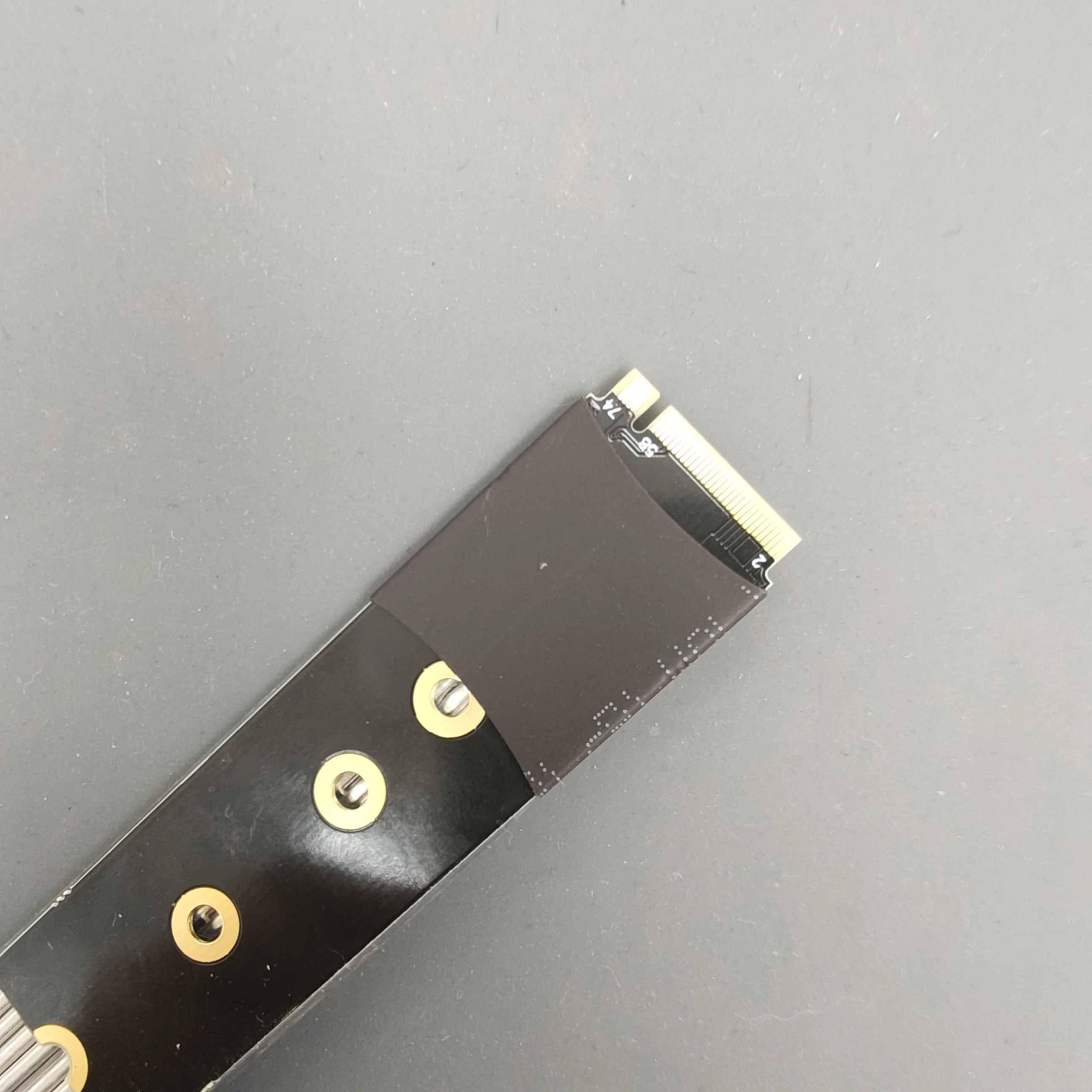

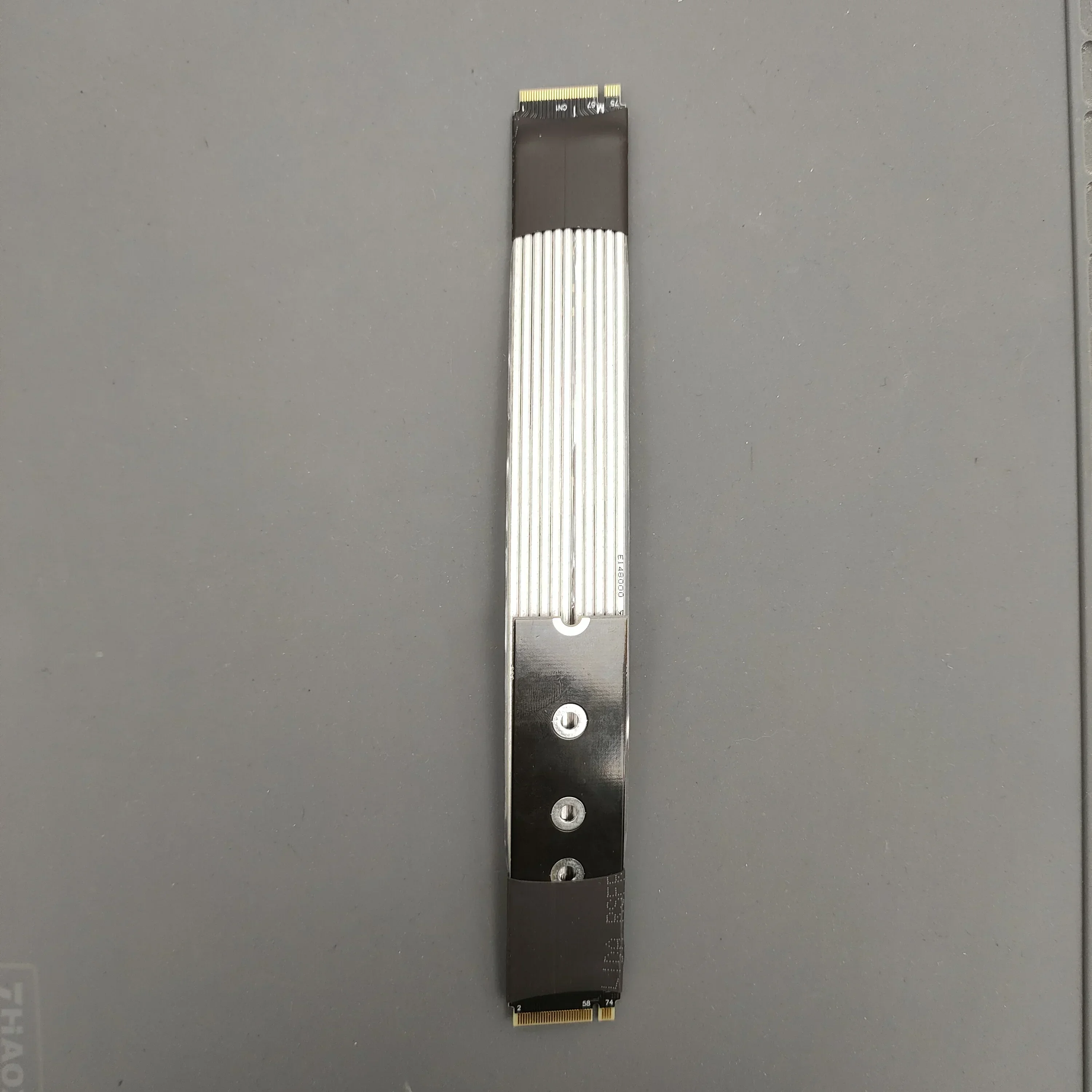

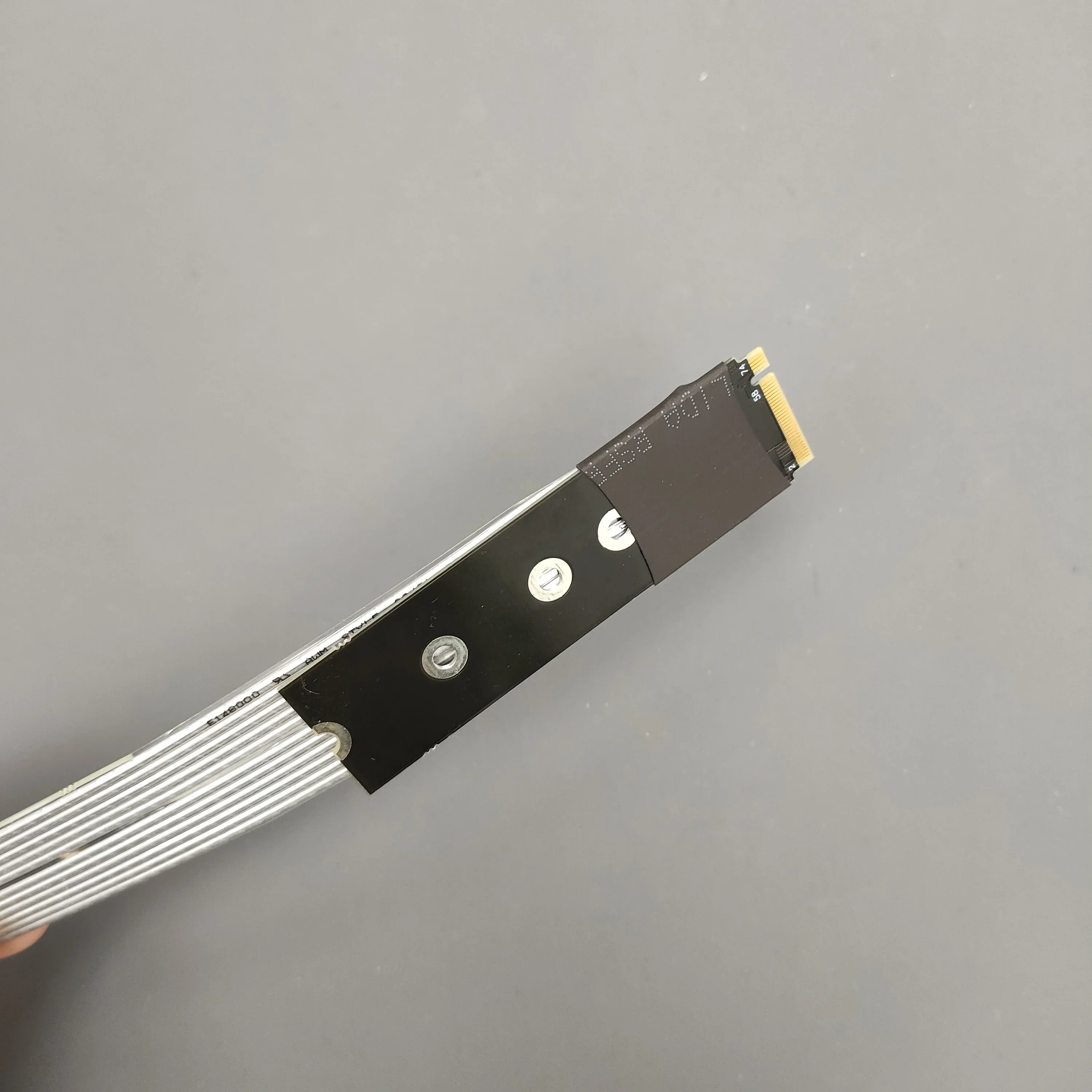

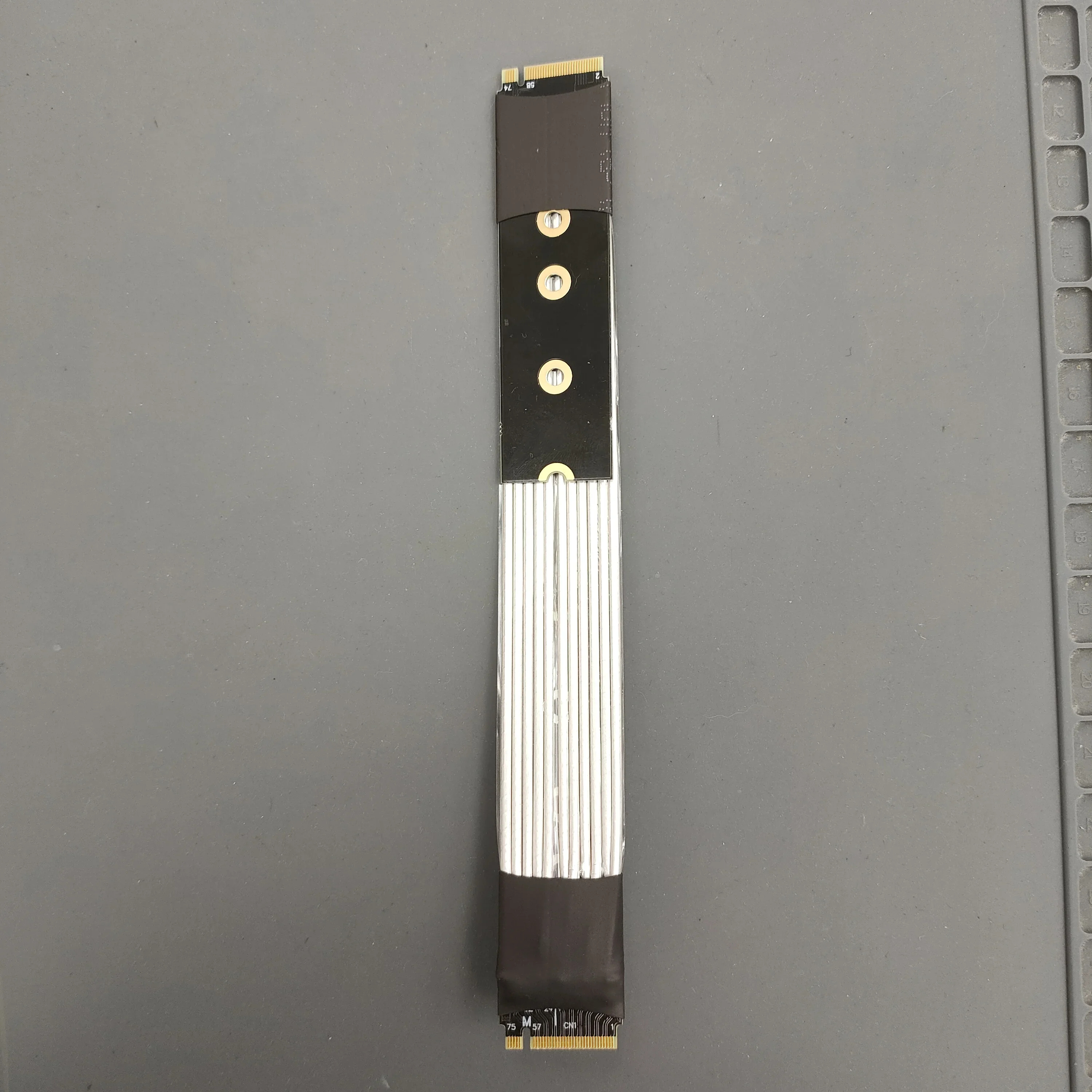

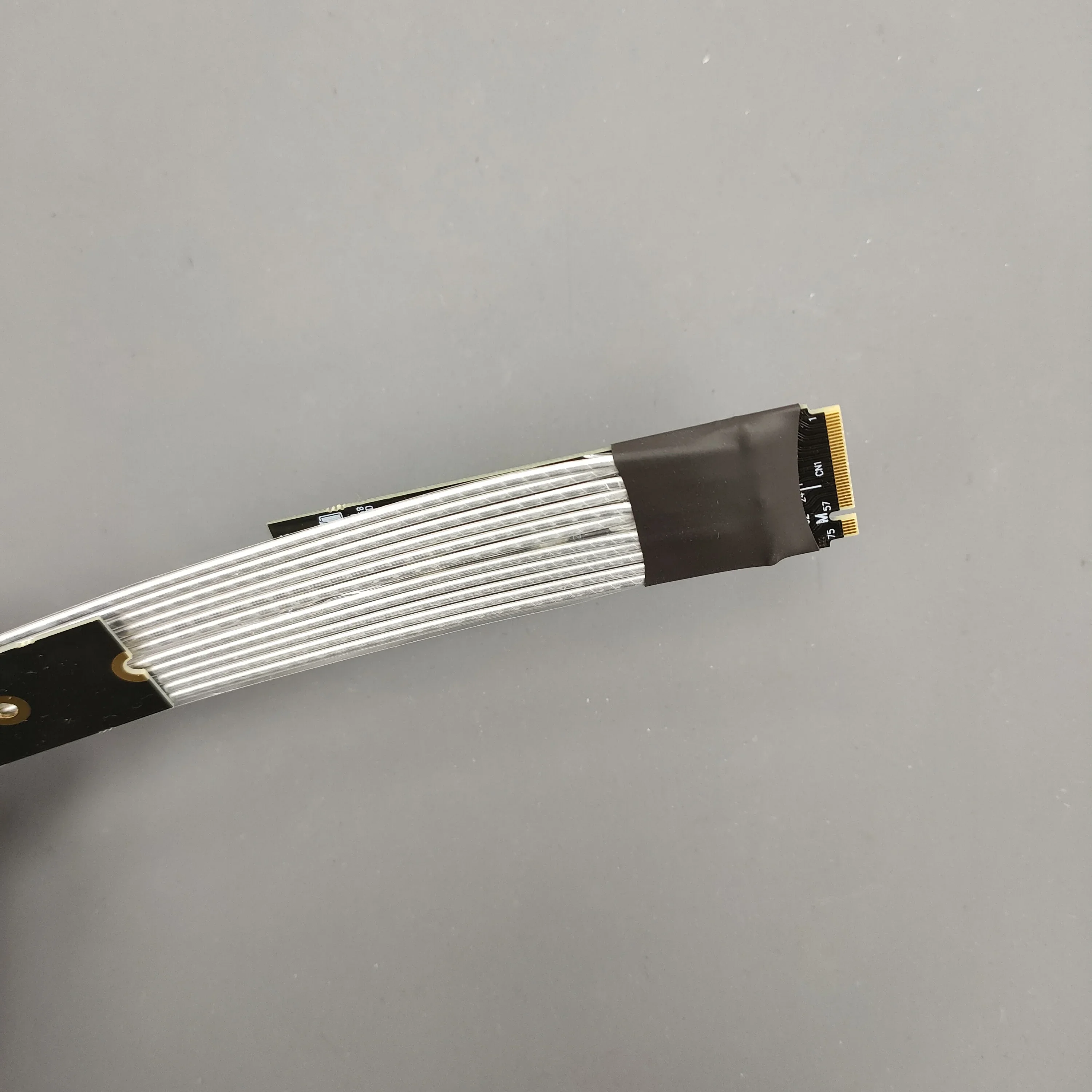

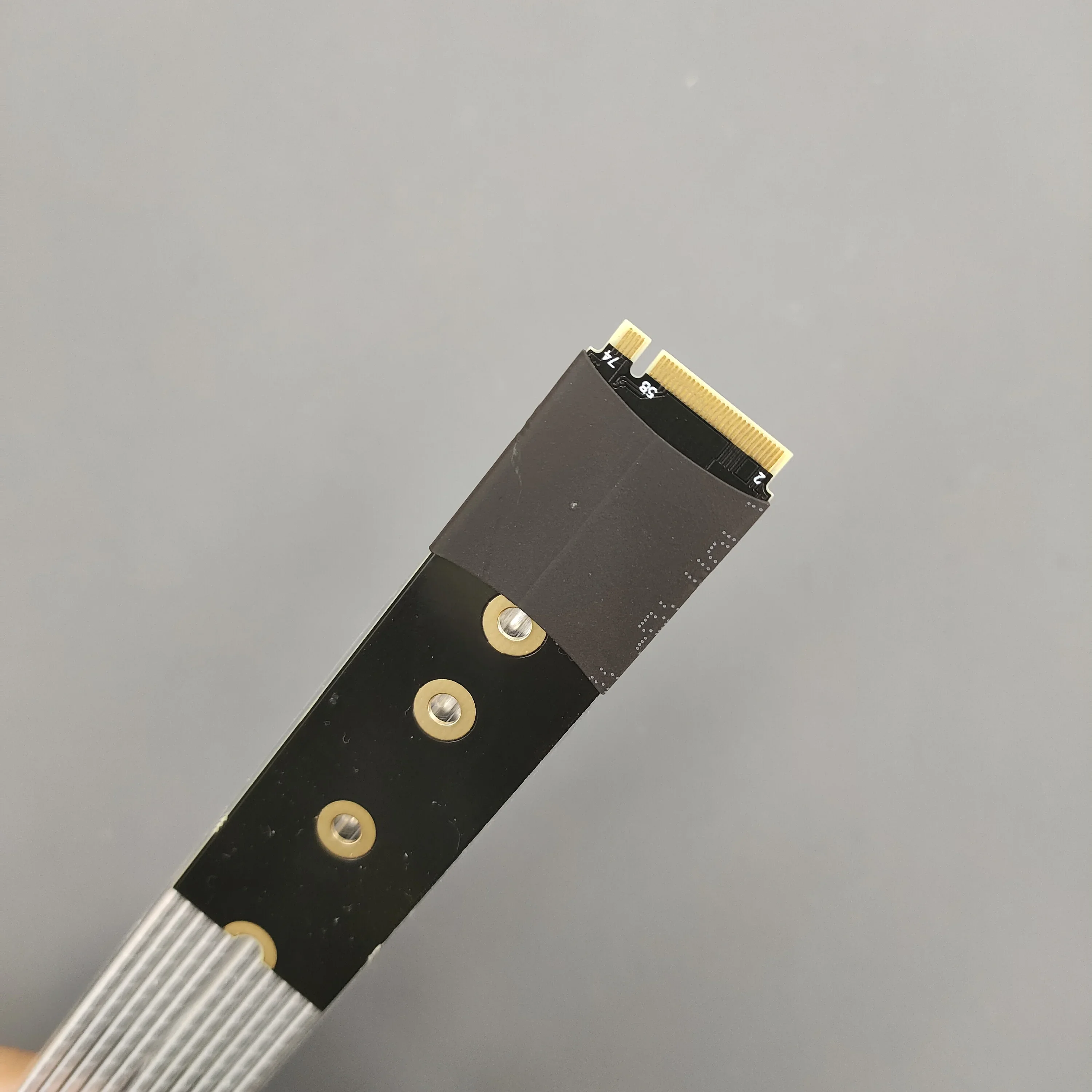

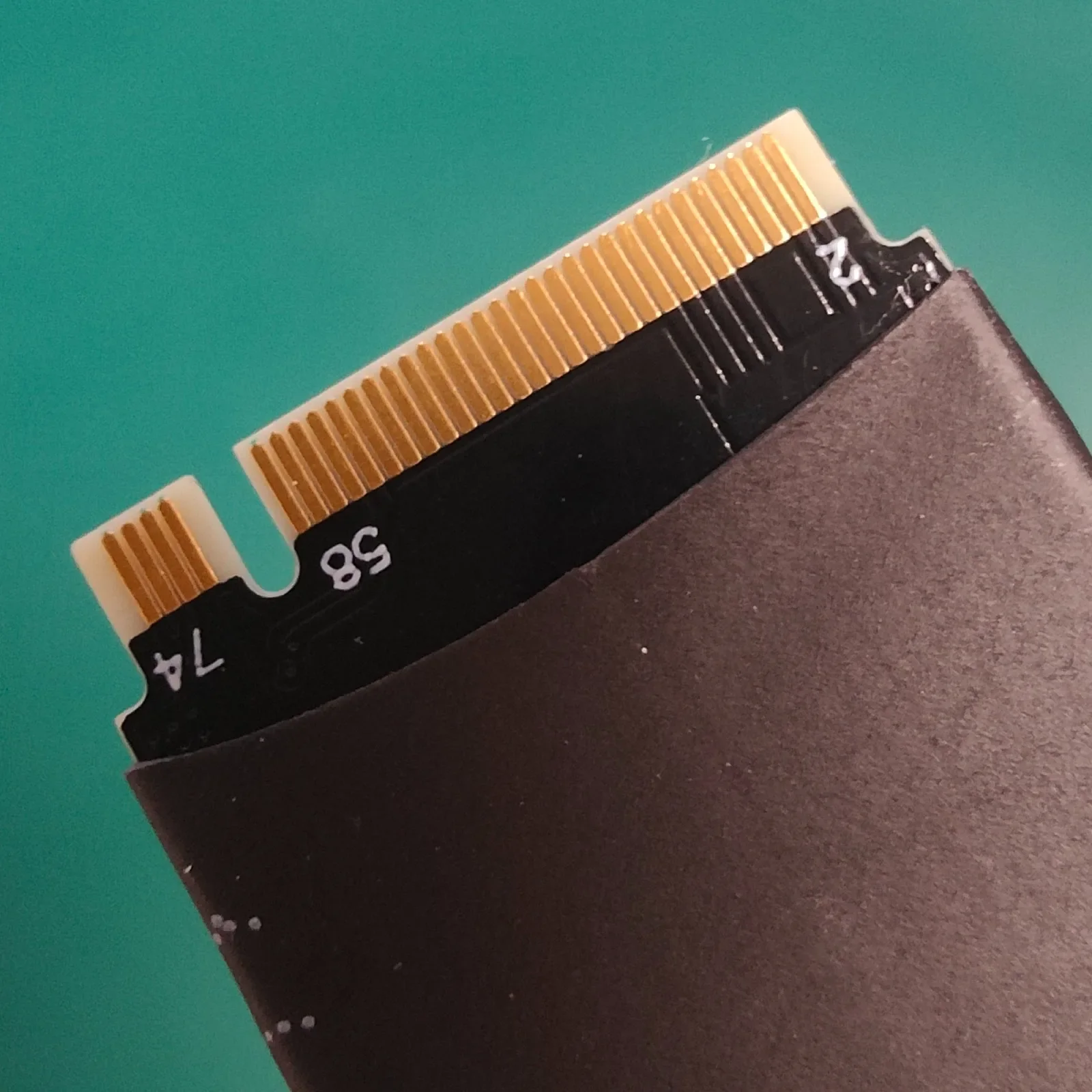

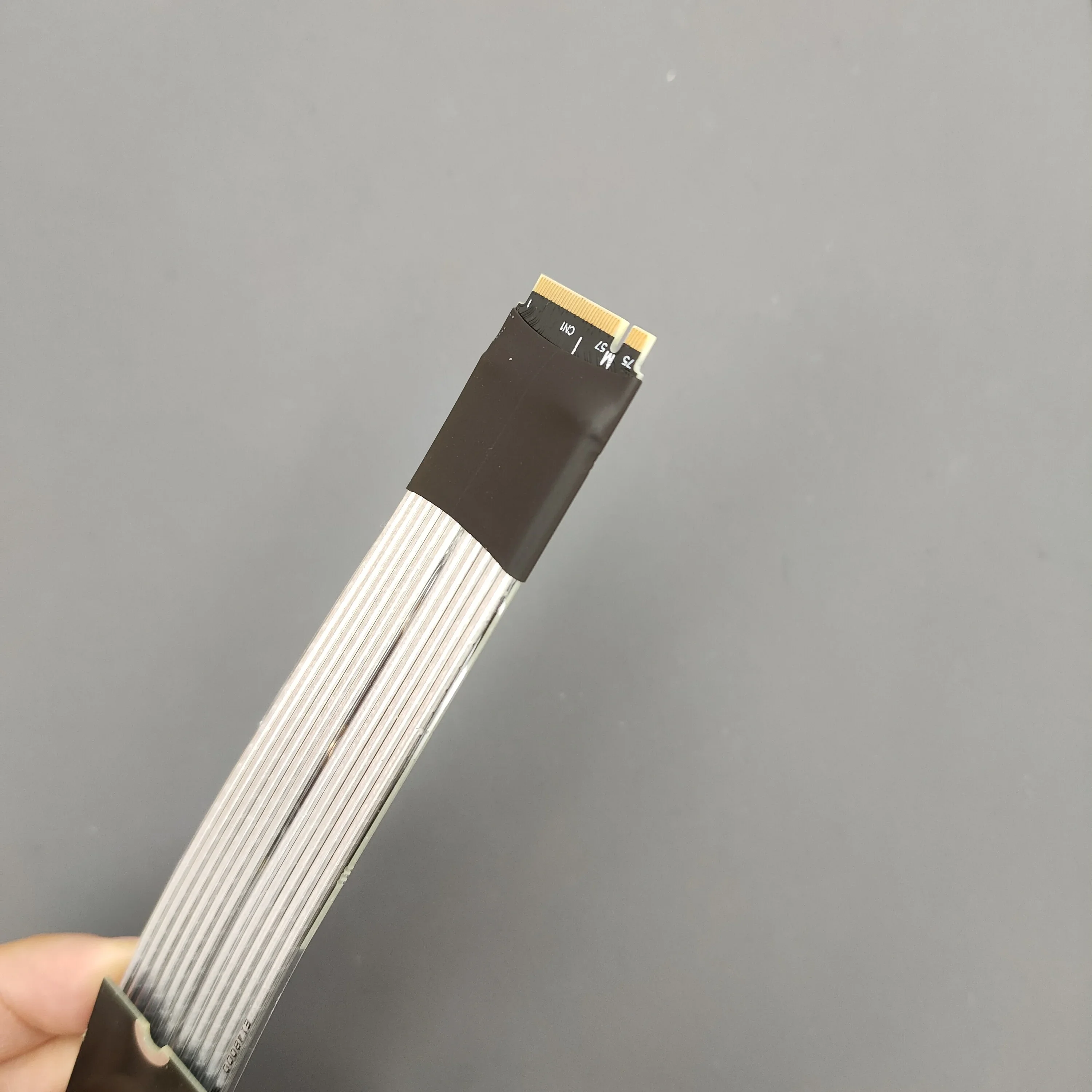

Fotos:

Resumen de problemas técnicos:

¿Cuál es la calidad del cable? ¿Hay un escudo?

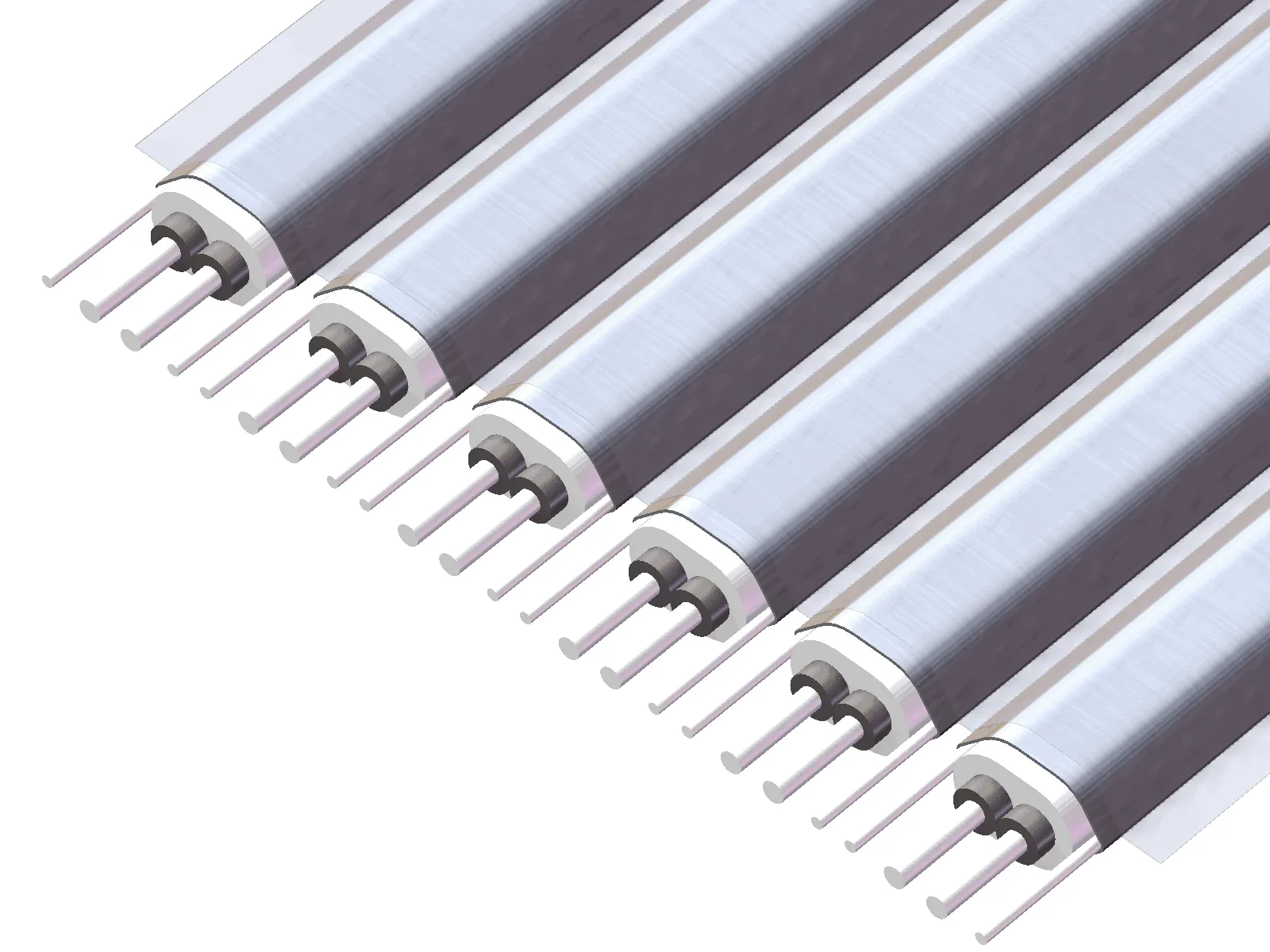

Hay blindaje metálico, que utiliza polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI, diseño de cable plano. Esta técnica permite que cada cable esté completamente cubierto por un escudo de interferencia electromagnética de polímero conductor para evitar la emisión entrante o saliente de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento y reducir el peso de la extensiónR.

¿Los modelos ADT K44SF y K44SH son compatibles con PCIe 5,0?

La prueba de laboratorio puede alcanzar la velocidad máxima de PCIe5.0, pero debido a la atenuación de la longitud de la línea de extensión, la unidad de la capacidad de la placa base y la condición de la señal SSD, la velocidad máxima de PCIe5.0 no está garantizada.

Los datos medidos de nuestra tienda son los siguientes:

¿El cable es suave? ¿Se dobla?

El grosor del cable de este producto es de hasta 1,1mm, por lo que el cable de este producto es relativamente duro, la línea se puede doblar y plegar, no afecta el uso, pero no se puede tirar.

Descarga de información del producto:

Abra el archivo 3D con el software Adobe Reader DC.

Descarga de archivos 3D Step y 3D PDF

Descarga del archivo de especificaciones K44SS

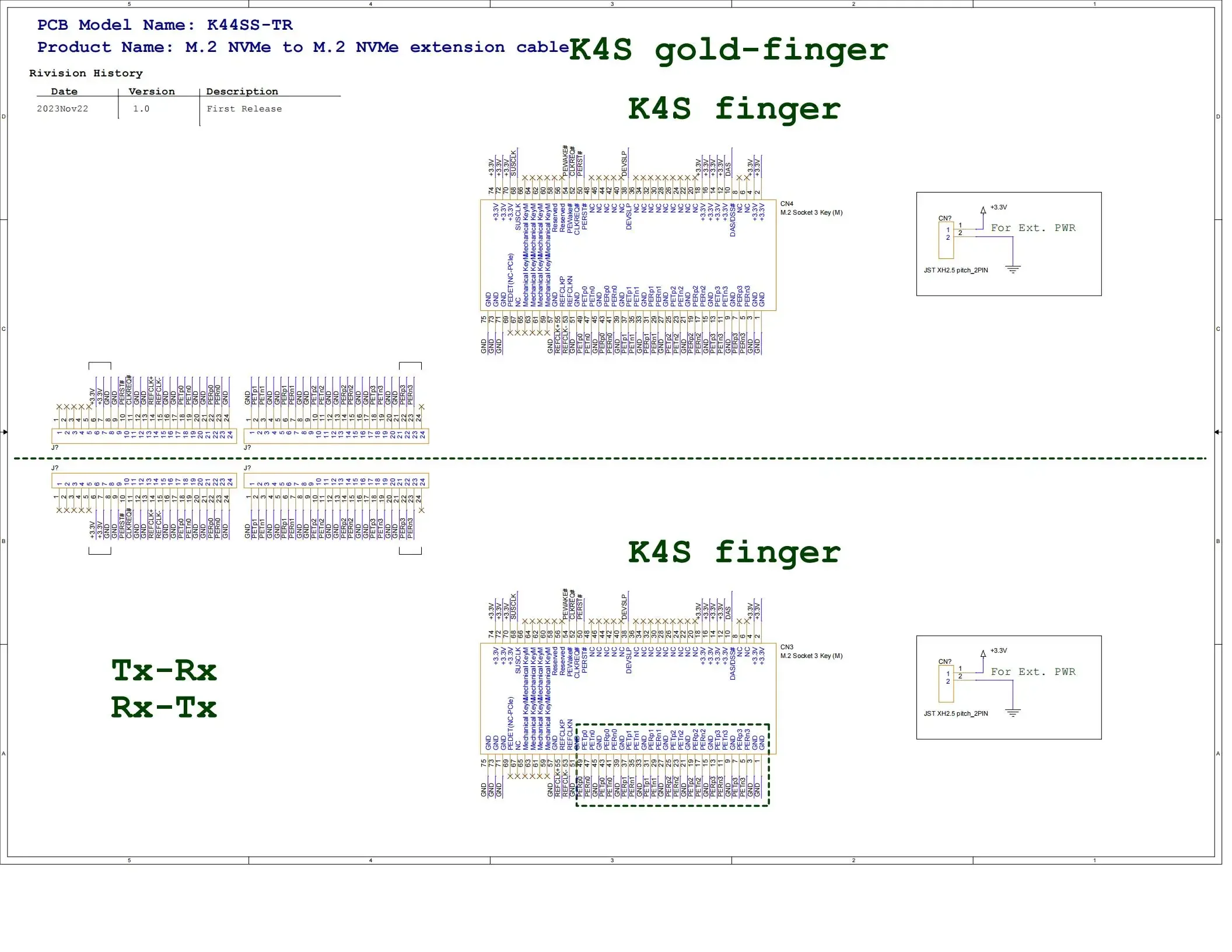

Descarga de archivos esquemáticos K44SS

Descargar Archivo de informe de prueba

Descarga de archivos de especificaciones de cable
