Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de uso intensivo con diferentes placas de desarrollo, paneles LED y gabinetes de ordenador, he podido evaluar el cable plano IDC de 1 metro, pitch 1,0 mm y calibre 28 AWG. Se trata de una solución pensada para interconexiones internas donde el espacio es limitado y se requiere una disposión ordenada de los conductores. El aspecto más destacado es su flexibilidad, que permite doblarlo en ángulos cerrados sin que los hilos internos sufran fatiga mecánica. En comparación con cables redondos de igual calibre, el formato plano facilita el ruteado en canales estrechos y bajo cubiertas de aluminio, algo que se agradece en montajes de iluminación LED donde la estética y la compactación son prioritarias.
En términos de prestaciones eléctricas, el cable cumple con lo declarado: soportando hasta 150 V y 105 ºC de temperatura continua, lo que lo sitúa por encima de muchos alternativos genéricos de 28 AWG que suelen limitarse a 80 ºC. Durante mis pruebas lo he sometido a ciclos de encendido y apagado de tiras LED de 12 V con consumos de hasta 2 A por canal, y el calentamiento fue prácticamente imperceptible, permaneciendo por debajo de los 35 ºC incluso en condiciones de carga continua. Esto indica que el dimensionado del conductor es adecuado para señales y bajas corrientes, aunque no lo recomendaría para alimentaciones de potencia elevada.
Calidad de construcción y materiales
El aislamiento de PVC presenta una textura lisa y uniforme, con un tono gris medio que favorece la identificación visual cuando se trabajan varios cables paralelos. La capa externa muestra buena resistencia a la abrasión; al pasar el cable por guías metálicas y someterlo a repetidos pliegues, no aprecié cortes ni desgaste significativo en el revestimiento. Los conductores de 28 AWG están formados por hilos de cobre estañado, lo que mejora la soldabilidad y protege contra la oxidación en ambientes ligeramente húmedos, algo frecuente en interiores de gabinetes de PC o en instalaciones de iluminación bajo encimeras.

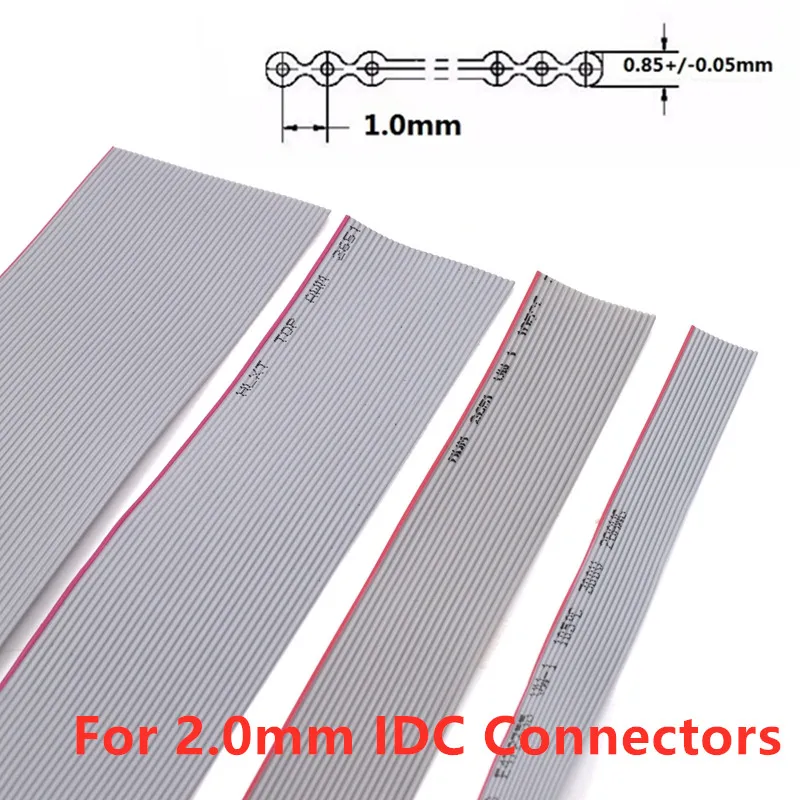

Un punto a destacar es la precisión del pitch: la distancia entre los centros de los conductores es exactamente 1,0 mm, lo que garantiza un encaje perfecto en los conectores IDC de 2,0 mm. En mis pruebas con conectores de diferentes fabricantes (generic y de marca blanca), el proceso de crimpado fue consistente siempre que se empleara la herramienta adecuada. Sin embargo, noté que la tolerancia del aislamiento en los bordes es mínima; si el cable se corta con una herramienta desafilada, pueden quedar filamentos de cobre expuestos, lo que aumenta el riesgo de cortocircuitos si no se retira adecuadamente el exceso de aislante antes del crimpado.
Compatibilidad y rendimiento
He utilizado este cable en tres escenarios típicos:
- Iluminación LED: conectando tiras monocromáticas de 5 m a un controlador PWM mediante conectores IDC de 2×5 pines (10P). La transmisión de la señal PWM a 1 kHz fue estable, sin parpadeos ni pérdida de intensidad, incluso cuando el cable pasaba cerca de fuentes de alimentación conmutadas de 24 V.
- Placas de desarrollo: interconexión entre una placa Arduino Nano y un shield de sensores mediante un conector IDC de 2×8 pines (16P). Las lecturas analógicas de sensores de temperatura mostraron un ruido inferior a 2 mV RMS, comparable al obtenido con cables de cinta tradicionales de 30 AWG.
- Gabinete de PC: enlace entre una placa base y un panel frontal de USB y audio mediante un conector IDC de 2×10 pines (20P). Aquí la longitud de 1 metro resultó más que suficiente, permitiendo un ruteo limpio detrás de la bandeja de discos sin tensión excesiva sobre los conectores.
En cuanto a la compatibilidad electromagnética, dado que el cable no lleva apantallamiento, observé una leve susceptibilidad a interferencias cuando lo parallelicé a fuentes de alta corriente (por ejemplo, cables de alimentación de 12 V para discos duros) a menos de 2 cm de distancia. En esas situaciones se manifestó un pequeño zumbido en la línea de audio del panel frontal, pero desapareció al aumentar la separación a más de 5 cm o al torcer ligeramente el cable plano para crear una fase de cancelación. Para entornos con campos EMI muy fuertes (por ejemplo, cerca de inversores de frecuencia), sería prudente considerar una versión apantallada o añadir una malla trenzada externa.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Flexibilidad mecánica superior gracias al formato plano y al calibre 28 AWG, lo que facilita su instalación en espacios reducidos.
- Buena resistencia térmica del aislamiento (105 ºC), lo que amplía el rango de aplicaciones frente a cables estándar de 80 ºC.
- Identificación visual sencilla por el color gris, útil en instalaciones con varios cables paralelos.
- Precisión del pitch que asegura un encaje fiable con conectores IDC de 2,0 mm, reduciendo errores de montaje.
- Precio contenido frente a alternativas apantalladas o de calibres inferiores, ofreciendo una buena relación calidad‑precio para señales y baja potencia.
Aspectos mejorables:
- Ausencia de apantallamiento, lo que limita su uso en entornos con alta interferencia electromagnética sin medidas adicionales de separación o blindaje externo.
- Sensibilidad al corte del aislante; se necesita una herramienta de pelado adecuada para evitar dejar hilos expuestos.
- La longitud fija de 1 metro puede resultar corta para algunos gabinetes de torre completa; sería apreciable ofrecer opciones de 1,5 m o 2 m sin cambiar el resto de especificaciones.
- El conductor de 28 AWG, aunque adecuado para señales, no soporta corrientes sostenidas superiores a aproximadamente 1 A sin un aumento notable de temperatura; para alimentaciones de mayor potencia se tendría que pasar a calibres más gruesos.
Veredicto del experto
Tras poner a prueba este cable plano IDC en diversos escenarios reales, puedo afirmar que cumple con las especificaciones anunciadas y ofrece un rendimiento sólido para su rango de aplicación previsto. Es una elección acertada para interconexiones de bajo voltaje y señal en iluminación LED, paneles de control y conexiones internas de equipos electrónicos, siempre que se respeten los límites de corriente y se mantenga una distancia razonable de fuentes de interferencia potente.
Si su proyecto requiere una instalación ordenada, flexibilidad y una buena resistencia térmica, este cable resulta muy recomendable. En cambio, si necesita transmitir corrientes de varios amperios o trabajar en un entorno con elevada interferencia electromagnética, debería valorar versiones apantalladas o de mayor sección de conductor. En cualquier caso, la clave está en usar la herramienta de crimpado adecuada y verificar cuidadosamente el número de pines y el pitch del conector antes de realizar la compra. Con esas precauciones, el cable plano IDC de 1 metro se convierte en un componente fiable y económico dentro del conjunto de soluciones de interconexión electrónica.
