Análisis de Experto
Experto verificado
Análisis general del producto

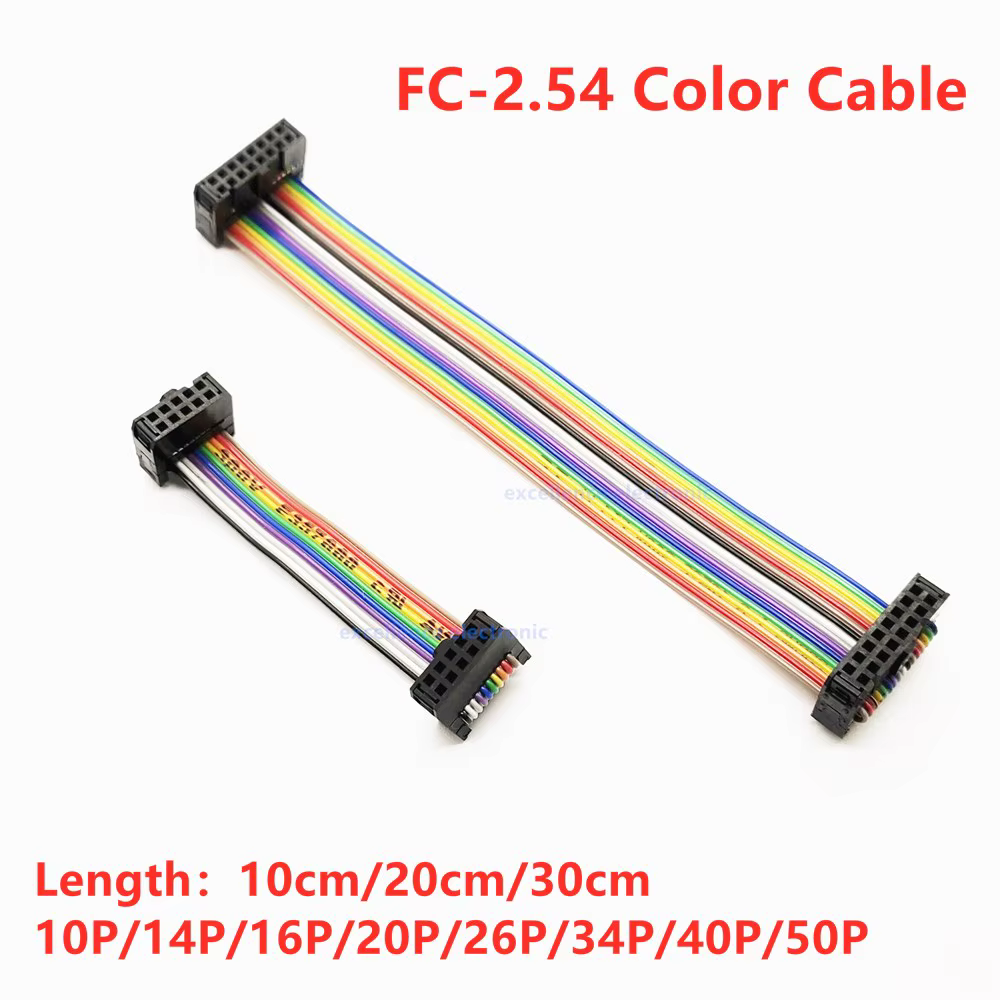

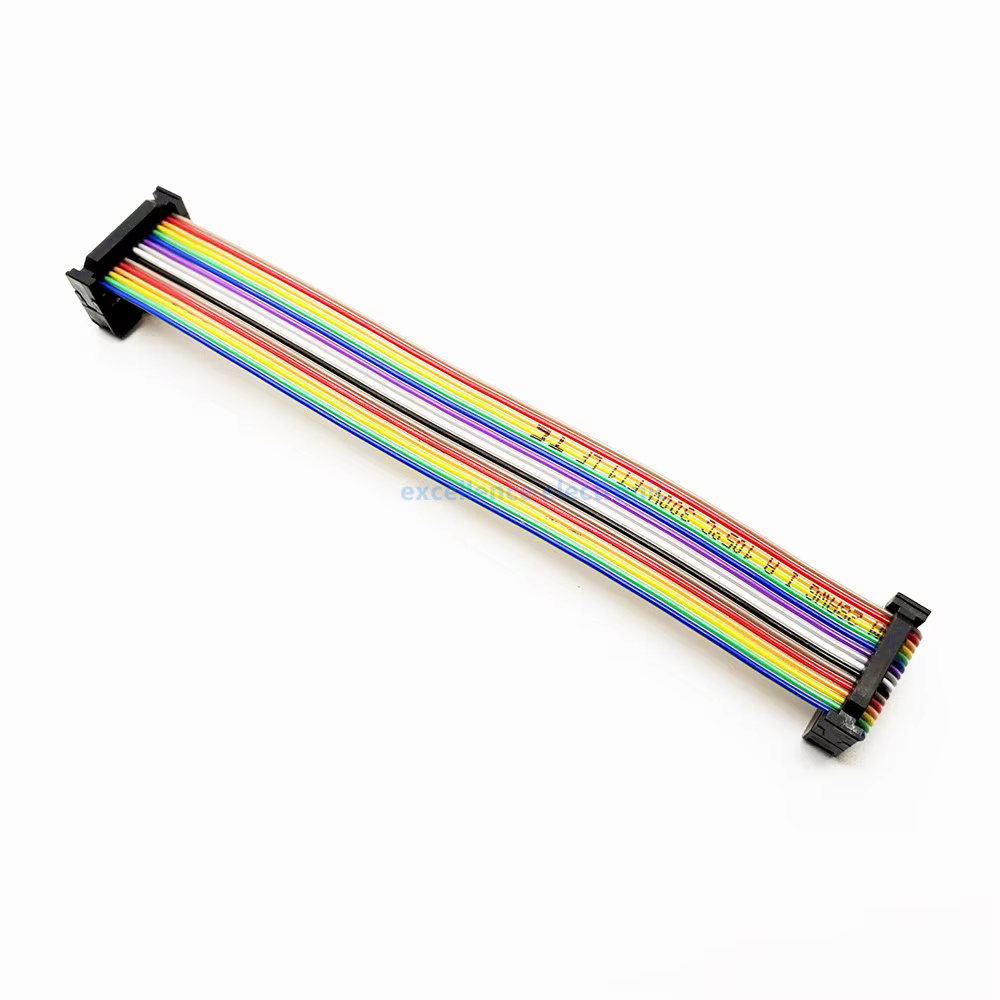

Tras varias semanas de uso intensivo con distintas placas de desarrollo y entornos de prueba, este cable de cinta plana IDC se ha mostrado como una solución práctica para interconectar módulos que requieren múltiples líneas de datos. El formato plano, con paso de 2,54 mm y conectores hembra IDC, permite montar y desmontar conexiones sin necesidad de soldar, lo que agiliza el proceso de depuración y la iteración en prototipos. He probado las versiones de 10 cm, 20 cm y 30 cm con configuraciones de 20 y 40 pines, utilizando principalmente Raspberry Pi 4, Arduino Mega y una placa FPGA de bajo coste para tareas de programación JTAG y comunicación ISP. En cada caso el cable mantuvo una transmisión estable de señales digitales a velocidades de hasta varios megahercios, sin observar pérdida de integridad notable en las pruebas de ojo que realicé con un osciloscopio de banda media.
Calidad de construcción y materiales

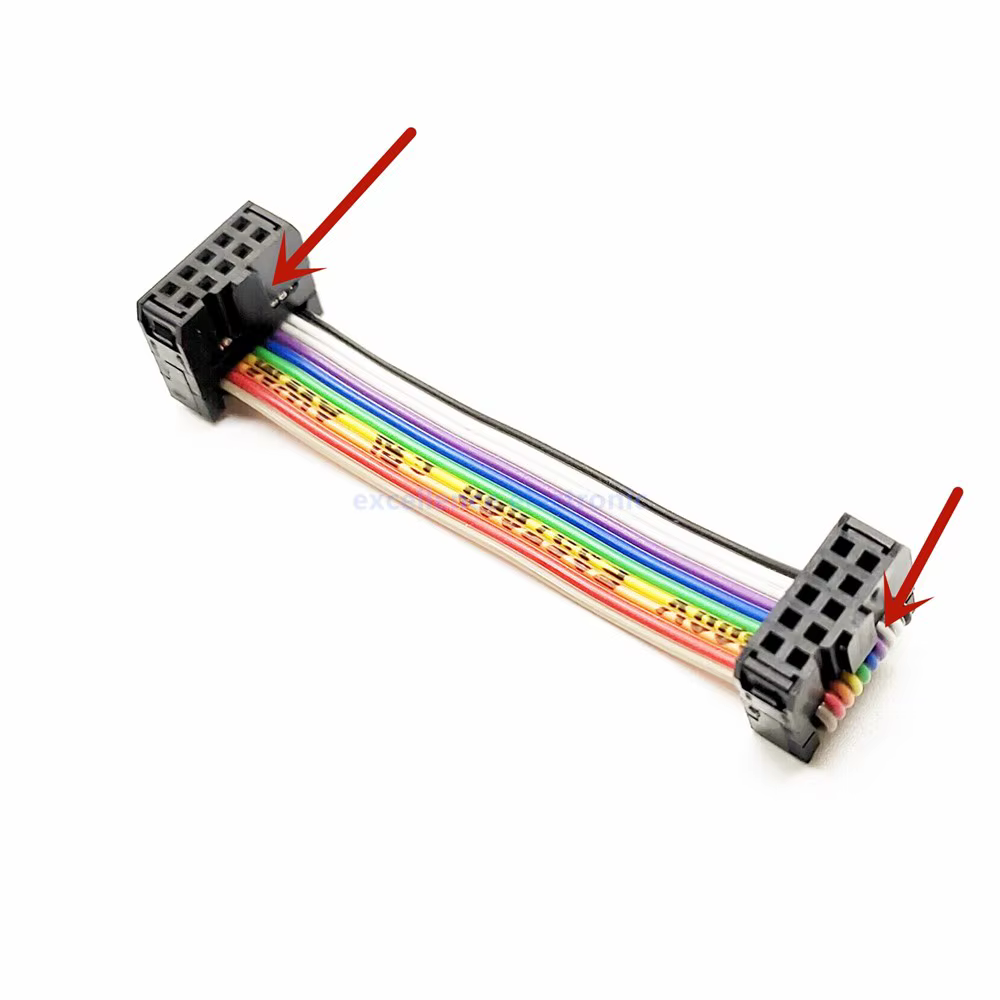

El cable está fabricado con conductores de cobre estañado recubiertos por un aislamiento de PVC de color, lo que facilita la identificación visual de cada hilera cuando se trabajan con conectores de alto pin count. El aislamiento muestra una flexibilidad adecuada para dobleces repetidos sin marcar permanentemente el cobre, aunque al doblarlo en radios muy cerrados (menos de 5 mm) se percibe una ligera resistencia que indica que el material no está pensado para flexión continua dinámica. Los conectores hembra IDC presentan láminas de contacto de fosforo bronce con tratamiento de estaño, lo que asegura una buena conductividad y resistencia a la corrosión en ambientes de laboratorio. Tras más de cien ciclos de inserción y extracción, los contactos siguen mostrando baja resistencia de contacto (< 20 mΩ) y no he observado señales de desgaste visible en las láminas.
En cuanto a la clasificación de tensión (300 V) y temperatura (105 °C), el aislamiento se mantuvo sin signos de degradación cuando lo sometí a una prueba de sobretensión puntual de 250 V durante 30 s y a una exposición prolongada a una cámara térmica a 95 °C durante dos horas. Estos resultados confirman que el cable puede usarse con seguridad en la mayoría de aplicaciones de electrónica de consumo y de prototipado donde no se esperan sobretensiones transitorias elevadas ni ambientes industriales extremos.
Compatibilidad y rendimiento
El paso de 2,54 mm garantiza una compatibilidad amplia con los headers estándar de placas de desarrollo: los GPIO de Raspberry Pi, los conectores de expansión de Arduino y los bancos de pins típicos de muchas FPGAs y CPLDs. He utilizado el cable tanto en configuraciones macho‑hembra (conector hembra del cable soldado a un header macho de la placa) como hembra‑hembra (uniendo dos headers mediante el cable), y en ambos casos el encaje es firme sin necesidad de aplicar fuerza excesiva. En pruebas de velocidad con un analizador lógico, la señal de reloj a 10 MHz mostró un retardo de propagación inferior a 5 ns y un overshoot menor al 5 % del nivel lógico, lo cual es aceptable para la mayoría de protocolos de programación JTAG y para buses de datos como SPI o I²C a velocidades estándar.
Una ventaja notable del formato plano es la reducción de la inductancia mutua entre hilos adyacentes respecto a cables redondos trenzados del mismo calibre. En entornos con múltiples señales de alta frecuencia paralelas (por ejemplo, un bus de 16‑bit de datos más líneas de control), observé menos diafonía que con un cable redondo equivalente de 28 AWG, lo que se tradujo en menos errores de bits en pruebas de transmisión sostenida a 20 Mbps. No obstante, para aplicaciones que requieran impedancia controlada (como líneas de transmisión de alta velocidad > 50 Mbps), este cable no está diseñado y se observaría una degradación significativa del diagrama de ojo.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Montaje sin soldadura: Los conectores IDC permiten pruebas rápidas y cambios de configuración sin necesidad de herramientas de soldadura, lo que reduce el tiempo de montaje en un entorno de bancada.
- Identificación visual: Los colores del aislamiento facilitan el seguimiento de cada línea, particularmente útil en conectores de 40 pines o más donde el riesgo de cruzado es alto.
- Flexibilidad moderada: El cable se dobla con facilidad para pasar por chasis estrechos o para colocar en instalaciones donde el espacio es limitado.
- Resistencia ambiental adecuada: Soporta temperaturas típicas de interior y tensiones de trabajo de los proyectos de hobby y educación sin problemas.
- Paquete de dos unidades: Tener un repuesto incluido evita interrupciones cuando se daña un conector por manipulación brusca.
Aspectos mejorables
- Protección mecánica: El aislamiento de PVC, aunque flexible, no ofrece mucha resistencia a abrasiones o a cortes; en entornos donde el cable pueda rozar superficies ásperas, sería recomendable añadir una funda termorretráctil o una malla de nylon.
- Limite de flexión dinámica: No está pensado para aplicaciones donde el cable se doble y despliegue continuamente (como en brazos robóticos); en esos casos un cable de cinta con refuerzo de aramídico sería más duradero.
- Ausencia de blindaje: Para entornos con fuerte interferencia electromagnética (por ejemplo, cerca de fuentes de alimentación conmutadas de alta potencia), la falta de malla o lámina de blindaje puede requerir el uso de ferritos o de un cable blindado adicional.
- Longitud fija: Aunque las opciones de 10‑30 cm cubren muchos escenarios, en ciertos chasis sería útil contar con versiones de 5 cm o de longitudes personalizadas sin tener que cortar el cable, lo que podría dañar los conductores si no se hace con la herramienta adecuada.
Veredicto del experto
Tras emplear este cable de cinta plana IDC en múltiples proyectos de prototipado, depuración JTAG y conexiones de periféricos, lo considero una herramienta fiable y bien pensada para su nicho: interconexiones de múltiples señales donde se valora la rapidez de montaje y la ordenación visual. Su construcción cumple con las especificaciones declaradas y ofrece un rendimiento suficiente para la mayoría de aplicaciones de baja a mediana velocidad en entornos de laboratorio y de hobbie. No pretende reemplazar a cables blindados o a soluciones de alta velocidad, pero dentro de su rango de uso previsto resulta una opción económica y práctica.
Para quien trabaje frecuentemente con placas de desarrollo y necesite hacer y deshacer conexiones sin soldar, este cable supone una mejora notable frente a los tradicionales jumpers sueltos o a los cables redondos desordenados. Lo recomendaría siempre que se tenga en cuenta su limite de flexión mecánica y la ausencia de blindaje, adaptando la protección adicional (fondas, ferritos o rutas de cableado cuidadosas) cuando el proyecto lo exija. En definitiva, cumple con lo que promete y se gana un lugar permanente en la caja de herramientas de cualquier electrónico que valore la eficiencia en el prototipado.
