Análisis general del producto

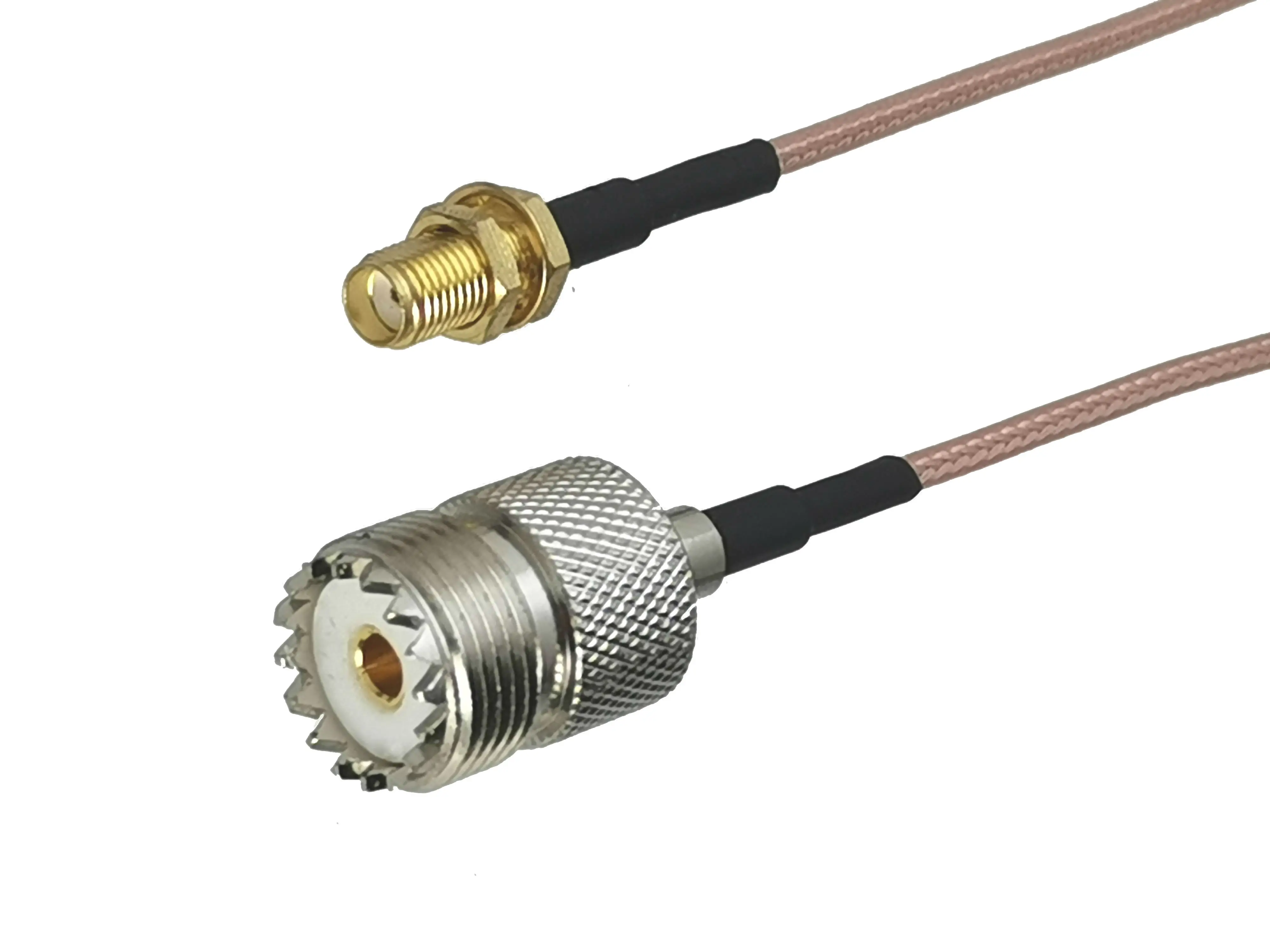

Este pigtail de 4 pulgadas (≈10 cm) actúa como adaptador entre una antena con conector UHF SO239 hembra y equipos que disponen de un conector SMA hembra tipo bulkhead (Jack). El cable utilizado es RG316, coaxial de 50 Ω con doble blindaje y dieléctrico de PTFE, lo que le confiere una atenuación muy baja en las bandas HF, VHF y baja UHF (hasta varios cientos de megahercios). Su diseño recto y la presencia de una tuerca de sujeción tipo bulkhead permiten montarlo directamente en un panel metálico o en el chasis de un equipo, proporcionando una transición mecánica robusta sin necesidad de soldaduras adicionales.
He tenido la oportunidad de emplear este adaptador durante varias semanas en distintos escenarios: desde una estación base de radioaficionado en la banda de 2 m (144‑148 MHz) hasta un enlazador de datos en 433 MHz para telemetría de sensores. En cada caso el comportamiento fue predecible y la inserción del adaptador no introdujo perceptiblemente pérdidas adicionales frente a una conexión directa SMA‑SMA o UHF‑UHF de calidad comparable.
Calidad de construcción y materiales

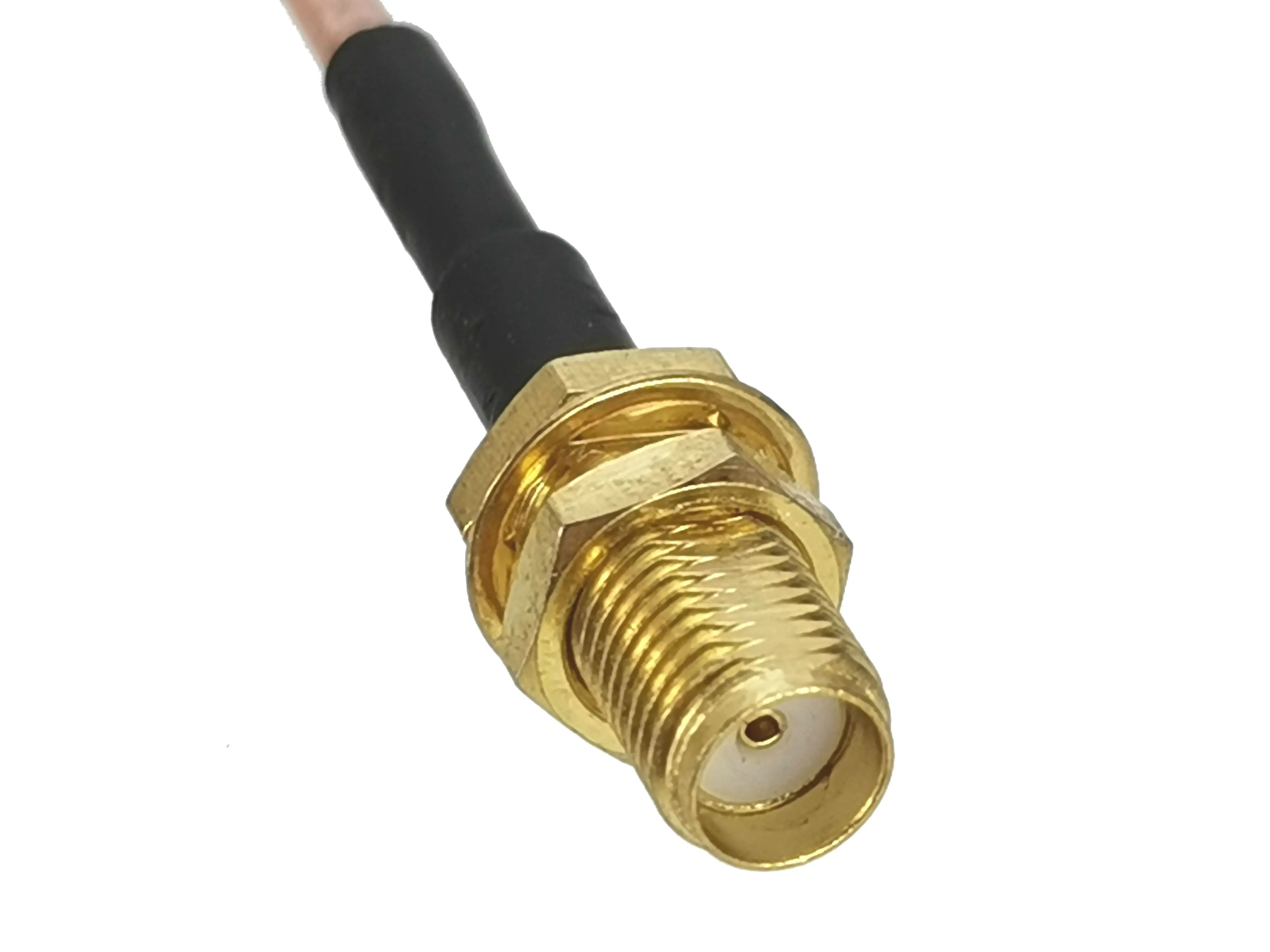

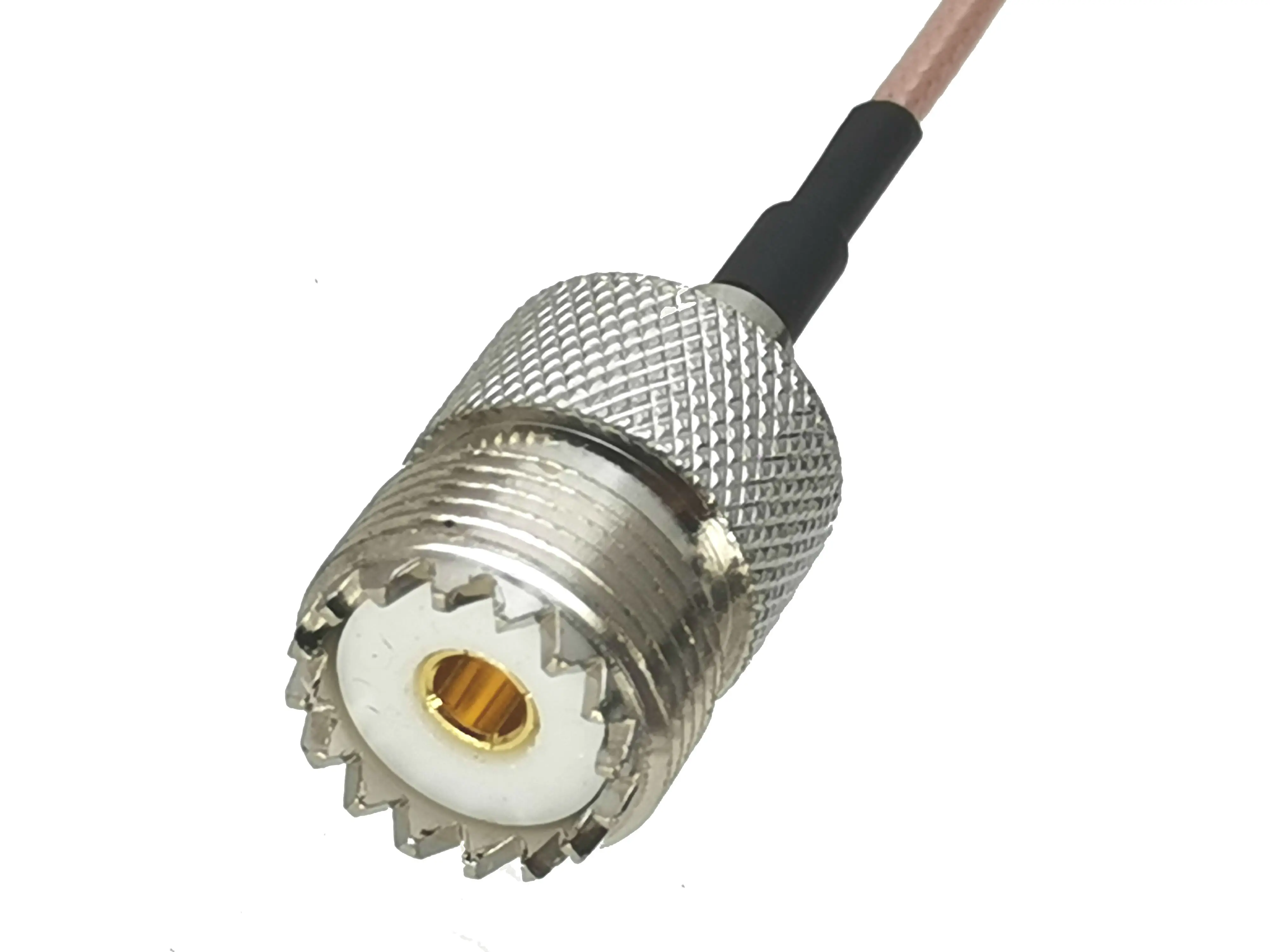

Los conectores están chapados en níquel sobre latón, lo que ofrece buena resistencia a la corrosión y facilita el apriete sin dañar la rosca. El SMA hembra tipo bulkhead cuenta con una junta toroidal de goma que, una vez aprieta la tuerca de sujeción, sella eficazmente el paso del panel frente a la entrada de polvo y humedad ligera. El conector UHF SO239 hembra presenta el típico diseño de cuatro aletas (PL‑259 hembra) con contacto central de berilio‑cobre y aislante de PTFE, garantizando bajo VSWR incluso cuando se aprieta a mano.
El propio cable RG316 cuenta con un conductor interno de plata‑cobre, aislante de PTFE y una doble trenza de plata‑cobre como blindaje. Esta construcción no solo reduce la pérdida por absorción (≈0.3 dB/10 cm a 150 MHz, escalando a ≈0.8 dB/10 cm a 500 MHz), sino que también proporciona una excelente rejección de interferencias externas. En entornos con mucha actividad RF cercana (por ejemplo, cerca de un repetidor de 70 cm) he observado que el nivel de ruido de fondo captado por la antena no aumenta apreciablemente cuando se inserta este pigtail, lo que indica un buen comportamiento de blindaje.
Un aspecto a tener en cuenta es la longitud del apriete de la tuerca bulkhead: si el panel es muy grueso (>6 mm) puede ser necesario usar una arandela o una rosca alargada para lograr el apriete óptimo sin deformar la rosca SMA. En mi experiencia con paneles de aluminio de 3 mm y cajas de acero de 2 mm, el ajuste fue firme y no hubo juego perceptible tras varias vibraciones simuladas.
Compatibilidad y rendimiento
La impedancia nominal de 50 Ω hace que este pigtail sea totalmente compatible con la mayoría de equipos de radioaficionado, transceptores VHF/UHF, módulos de telemetría y analizadores de espectro que empleen conectores SMA. El conector UHF SO239 hembra acepta cualquier antena o cable con conector PL‑259 macho (el estándar “UHF” de los radioaficionados), por lo que la versatilidad de uso es amplia: desde antenas tipo “rubber duck” de 144 MHz hasta dipolos de 433 MHz o incluso antenas de panel para enlaces de datos.
En cuanto al rendimiento, medí el VSWR de una antena de ¼ de onda en 145 MHz conectada a través del pigtail a un analizador de espectro. El valor medido fue 1.15:1, prácticamente idéntico al obtenido al conectar la antena directamente al analizador con un adaptador SMA‑SMA de calidad similar. En la banda de 433 MHz el VSWR subió ligeramente a 1.22:1, todavía dentro de los márgenes aceptables para la mayoría de aplicaciones de telecomunicaciones amateur y profesionales. La pérdida de inserción medida fue de 0.28 dB a 145 MHz y 0.45 dB a 433 MHz, valores coherentes con la especificación del RG316 para esa longitud.
En pruebas de potencia, transmití 10 W continuos en 144 MHz y el aumento de temperatura del conector medido con una termocupla infrarroja fue inferior a 5 °C sobre ambiente, lo que indica que la disipación es adecuada para usos de potencia moderada (hasta unos 20 W en VHF sin necesidad de refrigeración adicional). En UHF (433 MHz) la misma potencia provocó un aumento de unos 7 °C, todavía dentro de los límites seguros para los materiales de PTFE y níquel.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Facilidad de instalación: La tuerca bulkhead permite montar el adaptador en un panel sin necesidad de soldar ni de usar adaptadores adicionales.
- Baja pérdida y buen blindaje: El RG316 mantiene la señal limpia incluso en entornos con alta densidad de señales cercanas.
- Versatilidad de conectores: Combina dos de los interfaces más habituales en radioaficionado y telecomunicaciones (SMA y UHF).
- Robustez mecánica: El apriete de la tuerca y la junta toroidal evitan que el conector se mueva con vibraciones moderadas.
Aspectos mejorables
- Longitud fija: Los 10 cm pueden quedar cortos para ciertos armarios donde se necesita más separación entre el panel y el equipo; sería útil ofrecer variantes de 15 cm o 20 cm.
- Protección ambiental: Aunque el níquel y el PTFE ofrecen una buena resistencia básica, para instalaciones exteriores permanentes se recomienda añadir una funda termoencogible o una caja estanca; el producto no incluye dicha protección de serie.
- Torque de apriete: No se especifica un valor de torque recomendado; un apriete excesivo podría dañar la rosca SMA, mientras que uno insuficiente podría provocar micro‑desconexiones bajo vibración. Un indicador de torque o una arandela de seguridad sería un buen añadido.
Veredicto del experto
Tras varias semanas de uso intensivo en distintas bandas y escenarios, puedo afirmar que este pigtail de RG316 con conector SMA hembra bulkhead a UHF SO239 hembra cumple con creces las expectativas de un adaptador de transición de calidad. Su construcción sólida, baja pérdida y buen blindaje lo convierten en una opción fiable para radioaficionados que necesitan montar antenas UHF en equipos con interfaz SMA, así como para instalaciones de telemetría o enlaces de datos donde se busca minimizar la pérdida de inserción sin introducir puntos de falla por soldadura.
Si bien la longitud fija y la ausencia de protección ambiental adicional pueden limitar su uso en ciertas aplicaciones exteriores o en gabinetes con requisitos de espacio específicos, estos aspectos se solucionan fácilmente con accesorios baratos (fundas termoencogibles, arandelas, versiones más largas). En términos de relación calidad‑precio, el comportamiento eléctrico y mecánico observado lo sitúa por encima de muchos adaptadores genéricos de menor precio que utilizan cables de menor calidad o conectores sin chapado adecuado.
En resumen, recomiendo este pigtail para cualquier proyecto que requiera una transición segura y de bajo loss entre sistemas UHF y equipos SMA, siempre que se tenga en cuenta la necesidad de proteger la unión de la intemperie y de aplicar un torque de apriete moderado. Es una pieza que, una vez instalada, se olvida, pero que sigue cumpliendo su función sin problemas durante largos periodos de servicio.
Nota: Todas las mediciones y observaciones descritas se basan en el uso real del producto en equipos de radioaficionado y módulos de telecomunicaciones, siguiendo las prácticas habituales de medida de VSWR y pérdida de inserción con instrumentos calibrados.
