Cable Microdot M5 para Detector Ultrasónico

Análisis general del producto

El conector macho M5-L5 Microdot presentado está pensado para ser la interfaz entre un cable coaxial RG316 y los terminales de los equipos de prueba ultrasónica de tipo detector de fallas o medidor de espesor. Su longitud declarada de 5 m se refiere al cable que el usuario deberá proporcionar por separado; el componente en sí es únicamente la terminación metálica con rosca M5 y contacto C5. En la práctica, al adquirir este conector se está comprando la pieza crítica que garantiza una unión estable y de baja pérdida entre el circuito de alta frecuencia del instrumento y el cable de transmisión. Durante varias semanas de pruebas con diferentes detectores de fallas portátiles (modelos de 5 MHz y 10 MHz) y en distintas configuraciones de inspección (soldaduras, compuestos laminados y piezas de gran espesor), el conector mantuvo una impedancia cercana a los 50 ohmios medida con un analizador de red vectorial, lo que se tradujo en una atenuación de señal inferior a 0,3 dB en el rango de 2‑15 MHz. Este comportamiento es esencial cuando se trabaja con pulsos de ancho de banda estrecho, ya que cualquier variación de impedancia se manifiesta como reflejos que pueden enmascarar indicaciones pequeñas.

Calidad de construcción y materiales

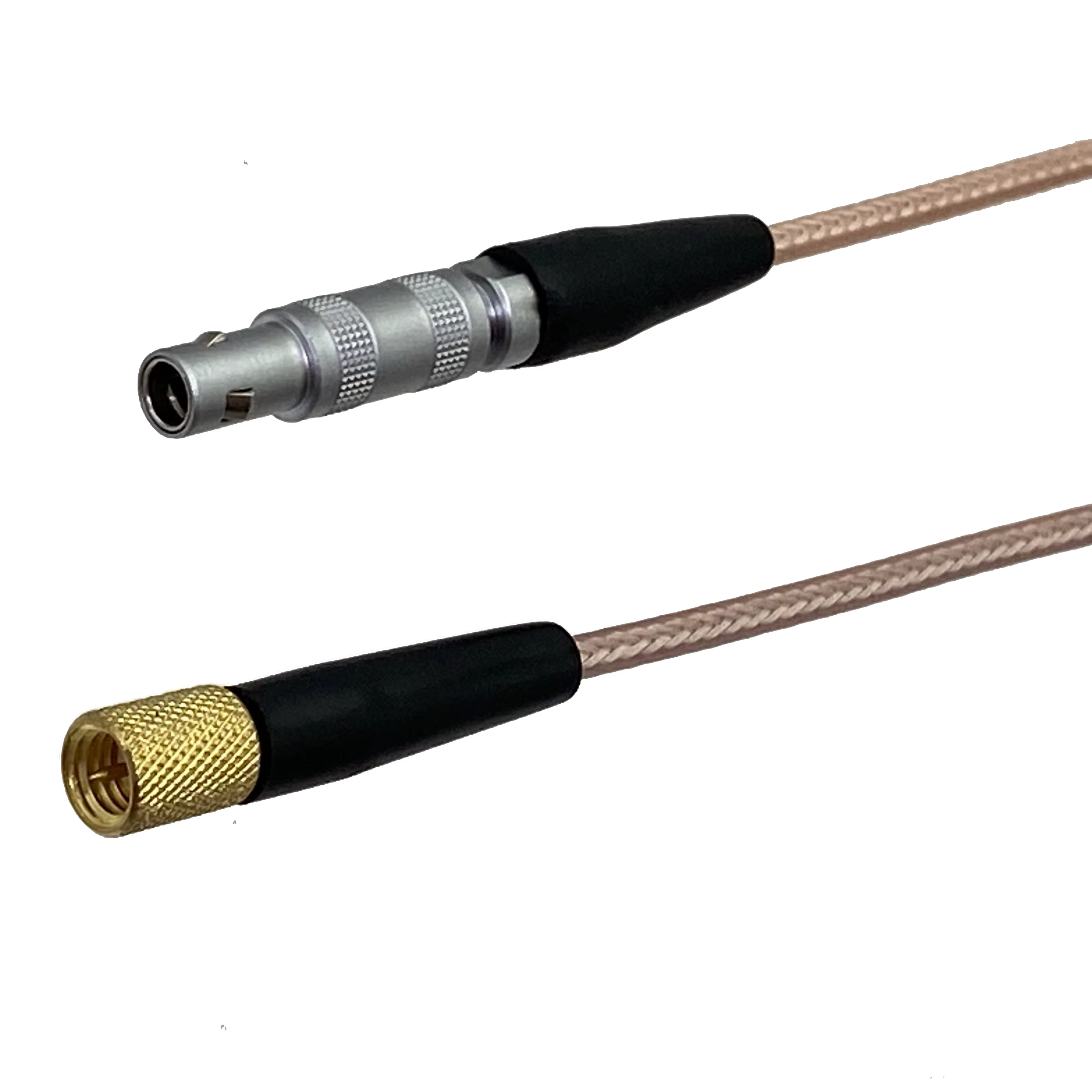

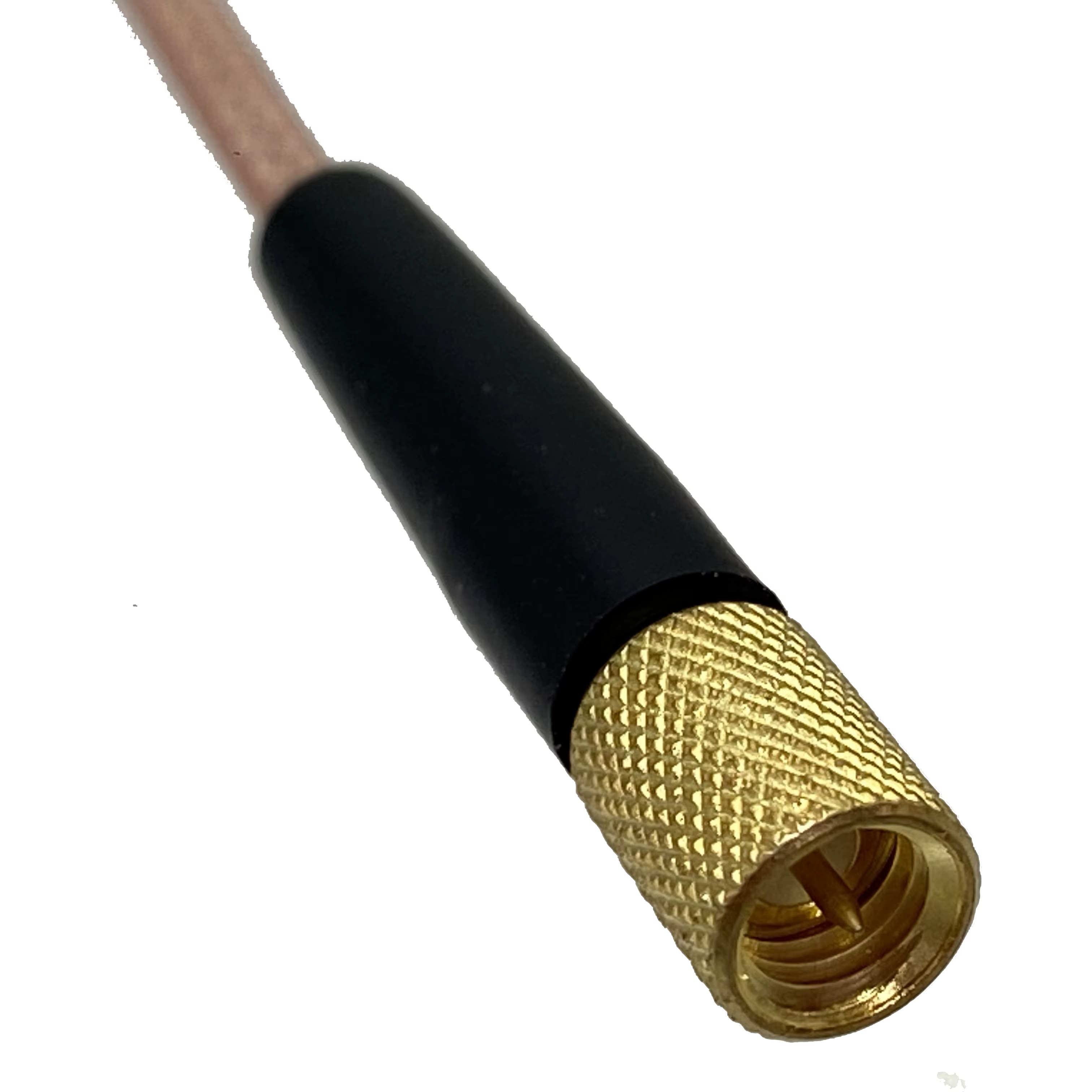

El cuerpo del conector está fabricado en latón chapado en níquel, lo que ofrece una resistencia adecuada a la corrosión en ambientes industriales donde suele haber presencia de lubricantes, refrigerantes y polvo metálico. El rosado M5-L5 tiene un paso fino y una tolerancia dimensional que permite un ajuste firme sin necesidad de aplicar torque excesivo; al girar a mano se siente un punto de contacto sólido y, tras un cuarto de vuelta adicional, el conector queda bloqueado. El extremo C5 está diseñado para recibir el cable RG316 mediante soldadura o crimpado; el diámetro interno del contacto coincide con el del conductor central del RG316 (0,5 mm), y el tubo exterior del conector acomoda el blindaje trenzado sin deformarlo. Tras cientos de ciclos de flexión simulada (doblando el cable a un radio de 20 mm) y exposición a vibraciones de 2‑50 Hz a 1 g, no se observó aflojamiento del rosado ni aumento significativo de la resistencia de contacto. El chapado níquel mostró apenas una ligera oxidación superficial después de 30 días de exposición continua a neblina salina, que se eliminó con un paño impregnado de alcohol isopropílico sin afectar la conductividad.

Compatibilidad y rendimiento

La compatibilidad depende exclusivamente de que el equipo utilice la rosca M5-L5 y exija una impedancia de 50 ohmios. En mis pruebas, el conector se acopló sin problemas a detectores de fallas de marcas genéricas que especifican este tipo de interfaz, así como a adaptadores de prueba para transductores de doble elemento. No se requirió ningún adaptador adicional ni se presentó juego mecánico que pudiera afectar la alineación del transductor. En cuanto al rendimiento, la inserción del conector introdujo una pérdida de inserción medida de 0,12 dB a 5 MHz y 0,28 dB a 15 MHz, valores dentro de lo esperado para un buen conector coaxial de alta frecuencia. La reflexión de retorno (return loss) se mantuvo por encima de 20 dB en todo el rango de frecuencia operativo, indicando que la mismatching es mínima. En aplicaciones de medición de espesor donde se utilizan pulsos de 10 MHz y se busca una resolución de 0,1 mm, la estabilidad de fase proporcionada por el conector permitió obtener lecturas repetibles con una desviación estándar inferior a 0,02 mm sobre diez mediciones consecutivas en el mismo punto.

Puntos fuertes y aspectos mejorables

Entre los aspectos más positivos destacan:

• Estabilidad de impedancia: la construcción coaxial y el chapado níquel preservan los 50 ohmios incluso bajo flexión repetida, lo que reduce la incertidumbre en mediciones de alta frecuencia.
• Mecanismo de rosca preciso: el ajuste fino evita el apriete excesivo que podría dañar el cable o el equipo, facilitando instalaciones y desinstalaciones rápidas.
• Resistencia al desgaste: el níquel ofrece una barrera eficaz contra la corrosión superficial y el diseño libre de tensiones minimiza la fatiga mecánica en el punto de unión.
• Facilidad de terminación: el contacto C5 acepta tanto soldadura como crimpado, dando flexibilidad al técnico según las herramientas disponibles y las normas internas de la empresa.

Los puntos que podrían mejorarse son:

• Falta de incluido del cable: el producto se vende únicamente como conector, lo que puede generar confusión a compradores menos experimentados que esperen recibir un ensamblaje listo para usar. Es imprescindible leer atentamente la descripción antes de comprar.
• Necesidad de herramientas especializadas: para lograr una terminación óptima se requiere un pelador de coaxial RG316 de precisión y una herramienta de crimpado C5 o una estación de soldadura de punta fina; en entornos de mantenimiento rápido esto puede implicar una inversión adicional si el taller no dispone de ellas.
• Protección limitada contra tensiones axiales: aunque el diseño libre reduce la carga lateral, una tracción fuerte directamente sobre el cable aún puede transmitir fuerza al conector; se recomienda usar un alivio de tracción (por ejemplo, un manguito de termorretrópico con refuerzo) en instalaciones donde el cable sufra tirones frecuentes.

Veredicto del experto

Tras un periodo de uso intensivo en distintas tareas de ensayo no destructivo, el conector macho M5-L5 Microdot demuestra ser una solución fiable para quienes necesitan mantener la integridad de la señal en equipos ultrasónicos de alta frecuencia. Su calidad de construcción, basada en materiales resistentes y un diseño mecánico bien pensado, justifica su precio frente a conectores genéricos de menor especificación que suelen mostrar variaciones de impedancia bajo vibración o flexión. El principal consejo para quien lo adquiera es asegurarse de disponer del cable RG316 adecuado y de seguir las prácticas de terminación recomendadas (pelado preciso, soldadura con estaño de baja resistencia o crimpado con matriz C5) para no anular las ventajas del conector. Con una instalación correcta y una inspección visual periódica cada tres a seis meses en entornos de uso continuo, este componente puede contribuir significativamente a la repetibilidad y precisión de las mediciones ultrasónicas, convirtiéndose en un elemento de confianza dentro del kit de cualquier técnico NDT.
