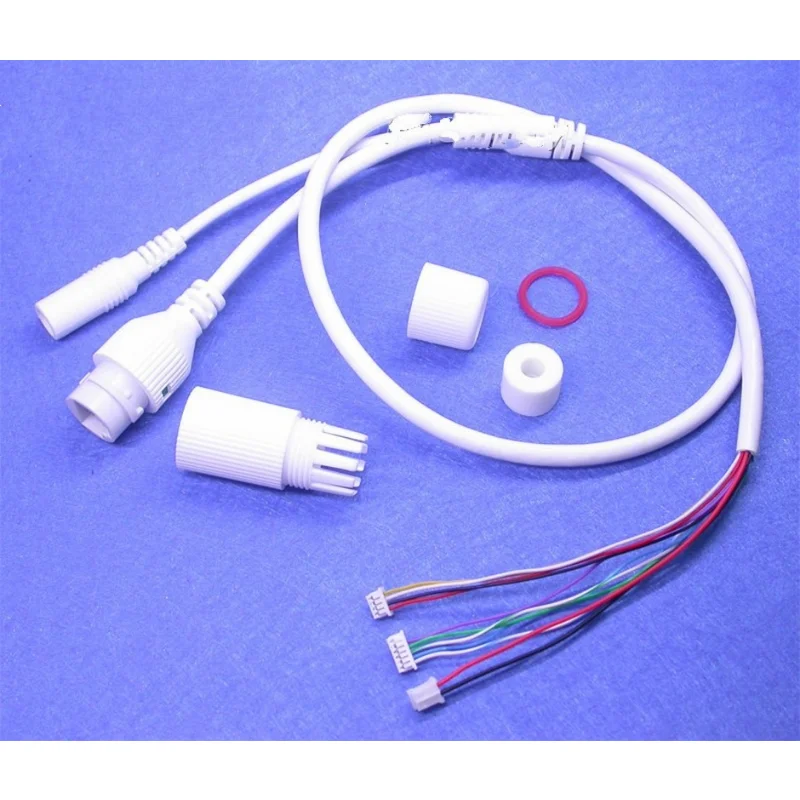

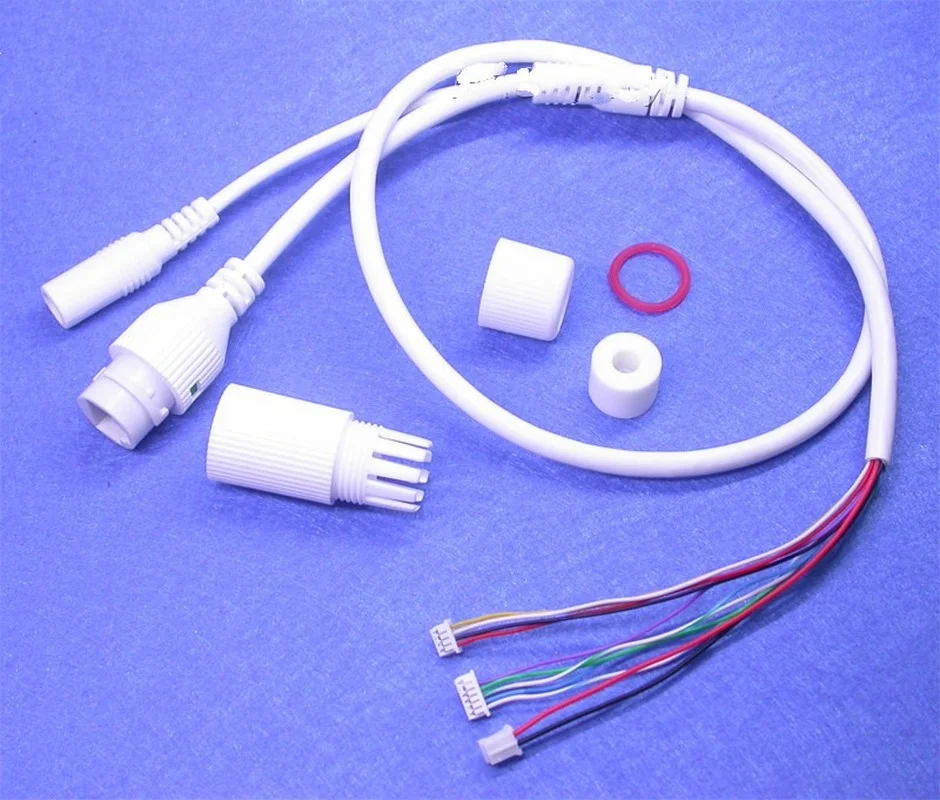

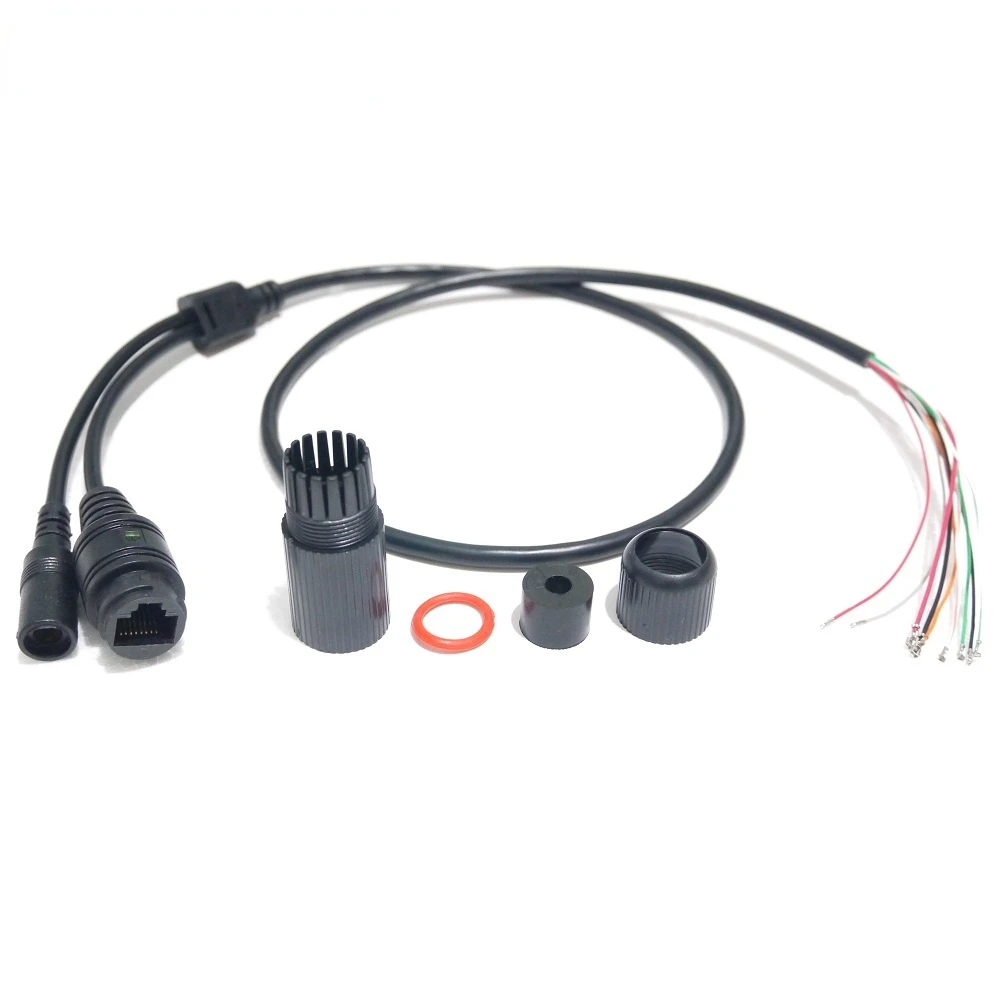

Cable POE Mid-Span para Cámaras IP CCTV
El cable LAN con tecnología POE Mid-Span es la solución integral para cámaras IP CCTV que necesitan conexión de red y alimentación simultáneamente. Con configuración 4/5(+) 7/8(-) y compatibilidad con conectores RJ45 de 6 pines, este cable simplifica la instalación de sistemas de videovigilancia.

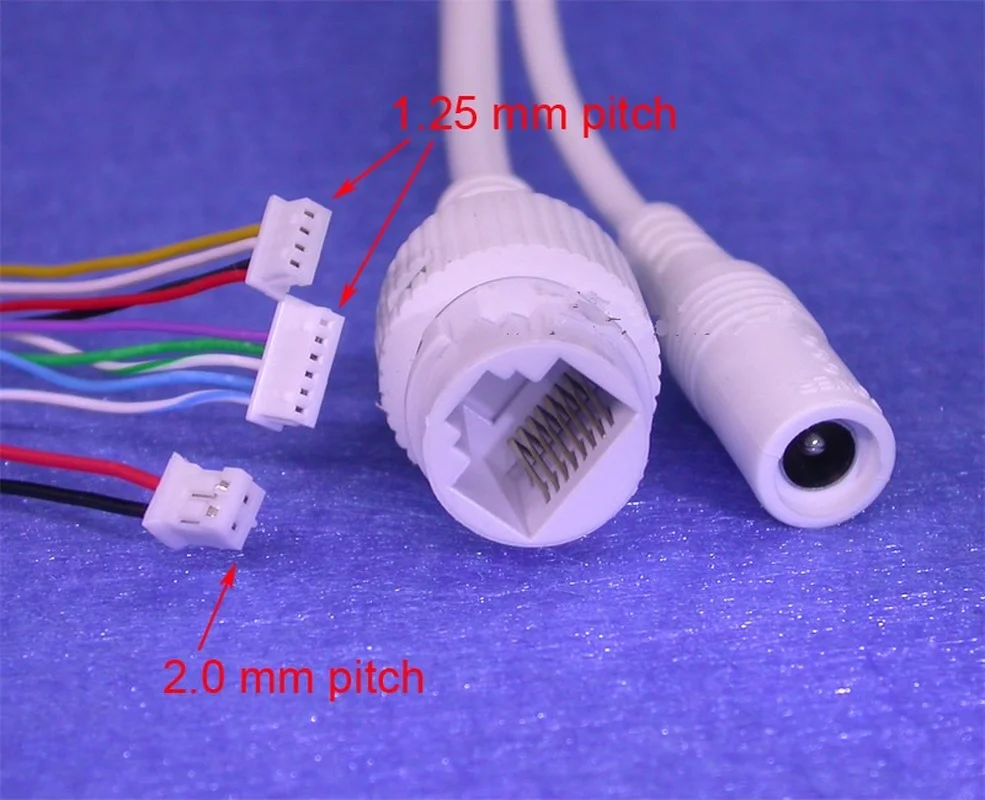

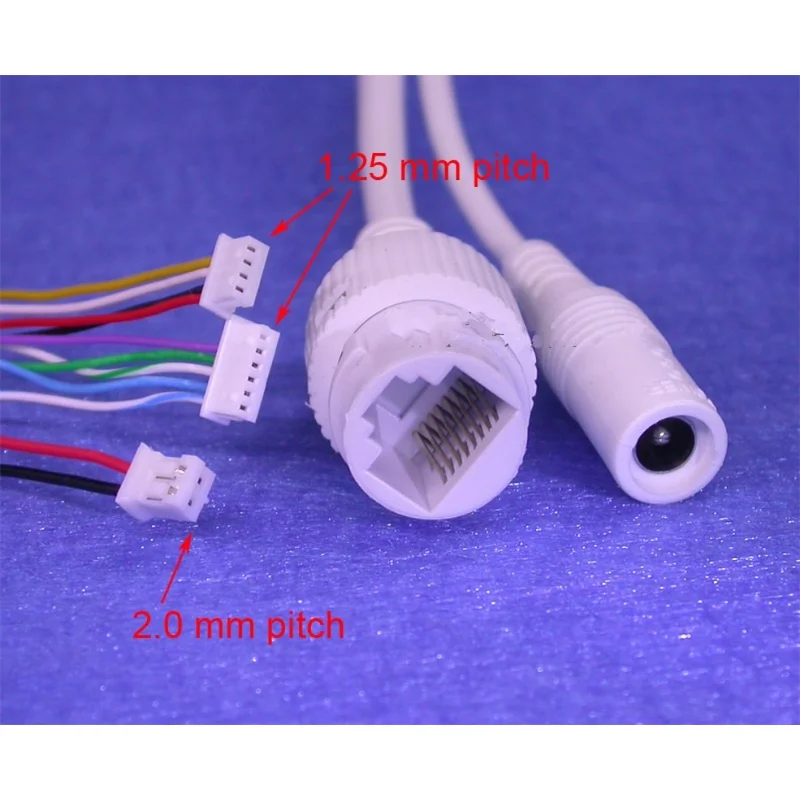

Configuración de Cables
Este cable incluye múltiples configuraciones para diferentes necesidades:
- Cables de 4 pines: Verde/verde-blanco/azul/azul-blanco para LAN/red a 1/2/3/6 pines RJ45
- Cable de 1 PIN: Morado para LED de estado (PIN positivo, comparte GND)
- Cables de 2 pines: Rojo/negro para fuente de alimentación directa desde conector DC
- Cables adicionales de 2 pines: Rojo/negro con conector más grande para alimentación LED IR
- Cables LAN 4/5(+), 7/8(-): Blanco/amarillo para alimentación POE Mid-Span
Características Técnicas Principales
- Tipo de POE: Mid-Span 4/5(+) 7/8(-)
- Conector: RJ45 de 6 pines
- Compatibilidad: Cámaras IP CCTV
- Material: Conductores de cobre
- Aislamiento: PVC resistente
- Longitud: Variable según configuración
- Estándar: IEEE 802.3af/at
Ventajas del Sistema POE Mid-Span
La tecnología POE Mid-Span ofrece:
- Alimentación y datos en un solo cable
- Instalación simplificada sin cables adicionales
- Reducción de costos en infraestructura
- Flexibilidad en ubicación de cámaras
- Mantenimiento reducido del sistema
Aplicaciones Principales
Este cable es ideal para:
- Cámaras IP exteriores: Con alimentación integrada
- Sistemas CCTV: Instalaciones simplificadas
- Vigilancia remota: Acceso sin cables adicionales
- Seguridad residencial: Fácil instalación
- Sistemas empresariales: Escalabilidad mejorada
Compatibilidad con Cámaras
Compatible con cámaras que soportan:
- POE estándar: IEEE 802.3af
- POE Plus: IEEE 802.3at
- Mid-Span: Configuración específica
- Cámaras IP: Hikvision, Dahua, Axis, Sony
- Cámaras PTZ: Con alimentación adicional
Instalación y Configuración
Para una correcta instalación:
- Verificar compatibilidad de la cámara con POE Mid-Span
- Identificar pines correctos para cada función
- Conectar firmemente sin forzar
- Probar conexión antes de finalizar
- Aislar adecuadamente el conector DC
Consideraciones Importantes
Nota especial sobre voltaje:
- Voltaje máximo: DC12V para conector DC
- Exceso de voltaje: Puede dañar LED de estado o cámara
- Verificar especificaciones del fabricante
- Usar regulador si es necesario
Nota sobre impermeabilidad:
- Conector DC: No tiene impermeabilización
- Aislamiento requerido: Para instalación exterior
- Protección ambiental: Cinta o silicona
- Ubicación: Evitar exposición directa
Contenido del Paquete
El paquete incluye:
- 1 cable LAN con conectores configurados
- Documentación de instalación (si aplica)
- Especificaciones técnicas del producto
Beneficios del Sistema Integrado
Con este cable POE Mid-Span:
- Reducción de cables en la instalación
- Menor tiempo de configuración
- Menor costo de infraestructura
- Mayor flexibilidad en ubicación
- Fiabilidad mejorada del sistema
¿Por Qué Elegir este Cable POE?
Con este cable POE Mid-Span, obtendrás solución completa para tu sistema de vigilancia. Su configuración versátil, compatibilidad amplia y instalación simplificada lo convierten en la elección ideal para instalaciones de CCTV modernas.
Ideal para instalaciones nuevas, actualizaciones de sistemas, o expansiones de redes de cámaras existentes, este cable ofrece una solución eficiente y económica para todas tus necesidades de videovigilancia.
