Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado este juego de cables en montajes con placas de desarrollo, módulos de sensores y pequeñas prototipadoras donde es necesario conectar terminales de paso PA de 2,0 mm con interfaces Dupont de 2,54 mm. Su planteamiento es sencillo, pero resulta practico cuando se trabaja con conectores de distinta separacion sin tener que crimpar cada cable manualmente.
Cada unidad incorpora un terminal hembra en un extremo, un cable de 200 mm y una configuracion de entre 2 y 10 posiciones. El calibre 26 AWG ofrece un equilibrio razonable entre flexibilidad y resistencia mecanica para conexiones de señal, alimentacion de baja demanda y cableados internos. No lo considero un cable pensado para corrientes elevadas, ya que no se especifica una capacidad electrica maxima y su seccion esta mas orientada a prototipado que a potencia.
La variedad de colores facilita bastante la identificacion de señales. En montajes con varios cables similares, poder distinguir alimentacion, masa, datos o señales de control reduce errores y acelera las comprobaciones.
Calidad de construccion y materiales
La cubierta de los cables presenta una flexibilidad adecuada para organizar conexiones en espacios reducidos. Los 200 mm de longitud resultan suficientes para la mayoria de prototipos de sobremesa, aunque no sobran cuando la placa y los modulos estan separados dentro de una caja. En ese caso, prefiero reservarlos para conexiones internas cortas y utilizar extensiones especificas si necesito mas recorrido.
El acabado de los terminales hembra es correcto para un uso repetido moderado. He comprobado que entran con una presion firme en conectores compatibles, sin quedar excesivamente sueltos. Esta sujecion es importante en placas que se mueven con frecuencia o en configuraciones de prueba donde se conectan y desconectan modulos varias veces durante una sesion.

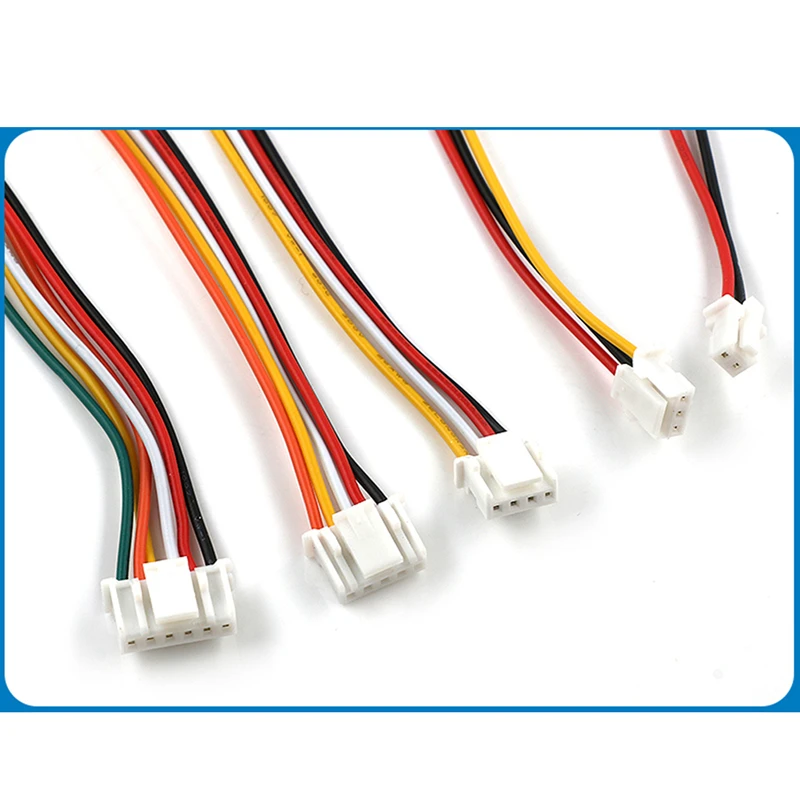

La carcasa mantiene los pines agrupados y evita tener que manejar cada hilo por separado. En los formatos de varias posiciones, esta ventaja se nota especialmente al conectar buses de alimentacion y señales simultaneamente. Ademas, el diseño facilita seguir el orden de los conductores y reduce la posibilidad de invertir accidentalmente una secuencia de pines.
Conviene tratar los cables con cuidado al extraerlos. No recomiendo tirar del propio conductor; es preferible sujetar la carcasa y aplicar una fuerza recta. Tambien evitaria doblarlos de forma pronunciada justo en la salida del conector, porque esa zona soporta la mayor parte de la tension mecanica.
Compatibilidad y rendimiento

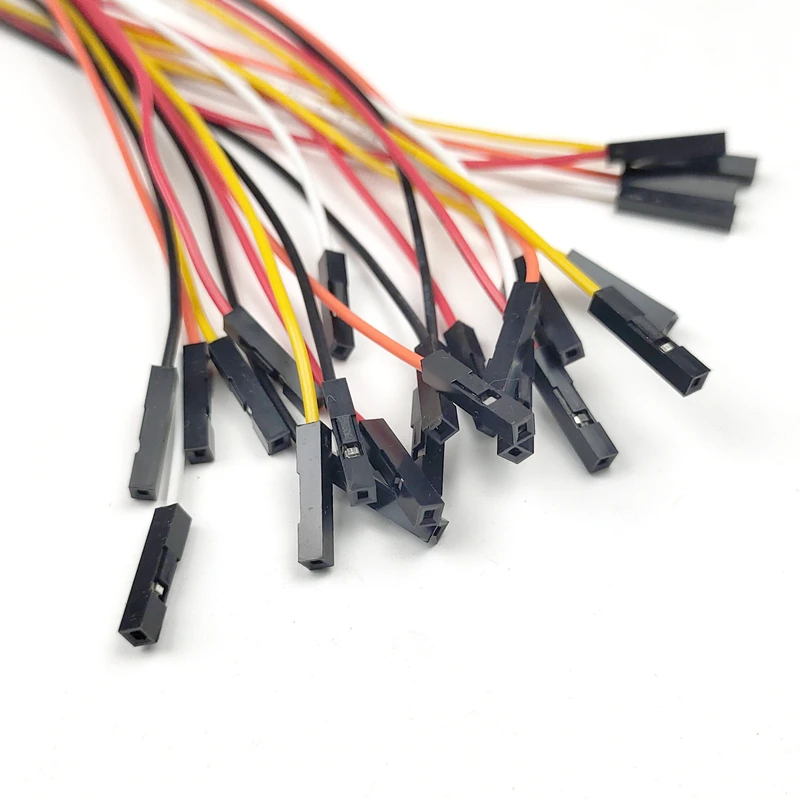

La compatibilidad principal se encuentra en carcasas PA de 2,0 mm como PAP-04V-S, PAP-05V-S y series relacionadas, junto con el extremo Dupont de 2,54 mm. En la practica, esto permite conectar una placa o modulo con conector PA a una cabecera estandar de prototipado, una placa de expansion o un adaptador con pines Dupont.
Los he empleado con placas de control, pequeños modulos de entrada y salida, sensores y circuitos de prueba conectados a una placa de desarrollo. Para señales digitales, comunicaciones de baja velocidad y alimentaciones modestas, el comportamiento es estable siempre que el conector contrario sea realmente compatible y el orden de pines este correctamente identificado.
El rendimiento electrico no depende solo del cable. La calidad del crimpado, la presion de los terminales, la longitud total del recorrido y la corriente consumida por el dispositivo tienen un efecto directo. Antes de alimentar un montaje, compruebo con un multimetro la continuidad de cada conductor y verifico la polaridad. Esta comprobacion es especialmente importante cuando se conectan modulos con distribuciones de pines diferentes.
La configuracion de 2 a 10 posiciones aporta flexibilidad, aunque no todas las variantes resultan igual de comodas para todos los montajes. Los conectores de pocos pines son faciles de colocar en espacios estrechos, mientras que los de mas posiciones ofrecen un cableado mas limpio para buses o grupos de señales. Para trabajos frecuentes, recomiendo etiquetar cada extremo o anotar la correspondencia de pines en un esquema.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaria:
- Adaptacion practica entre paso PA de 2,0 mm y Dupont de 2,54 mm.
- Longitud de 200 mm adecuada para prototipos y cableados internos cortos.
- Calibre 26 AWG flexible y manejable.
- Varias configuraciones de pines, desde 2 hasta 10 posiciones.
- Colores variados que ayudan a ordenar visualmente el montaje.
- Paquete de cinco unidades, util para preparar varias conexiones de una vez.
Tambien encuentro algunas limitaciones. La longitud fija puede quedarse corta en cajas grandes o configuraciones con la placa de control alejada del modulo. Ademas, al tratarse de terminales hembra, no sustituye a un juego completo de cables Dupont macho, hembra o hembra-hembra cuando se necesitan otras combinaciones.
Frente a los cables individuales, este formato ofrece una instalacion mas ordenada y menos propensa a errores. Frente a un arnes fabricado a medida, pierde en ajuste de longitud y personalizacion, pero resulta mas rapido y economico para pruebas, reparaciones sencillas y prototipos que cambian con frecuencia.
Veredicto del experto
Considero que es un accesorio practico para quienes trabajan con electronica de prototipado y necesitan enlazar conectores PA de 2,0 mm con interfaces Dupont de 2,54 mm. Su valor esta en la compatibilidad, la organizacion y la facilidad de uso, no en sustituir un cableado de potencia ni un arnes profesional hecho a medida.
Lo recomiendo para placas de desarrollo, sensores, modulos compactos y cableados internos de baja potencia. Antes de utilizarlo en un montaje definitivo, verificaria el pinout, la continuidad y la firmeza de cada conexion. Tambien mantendria los cables alejados de ventiladores, disipadores y bordes metalicos, y evitaria someterlos a tirones durante el montaje.
Si se emplea dentro de sus limites, el conjunto ofrece una solucion limpia y flexible para conectar hardware con diferentes pasos de pines, especialmente en laboratorios, bancos de pruebas y proyectos caseros de electronica.
