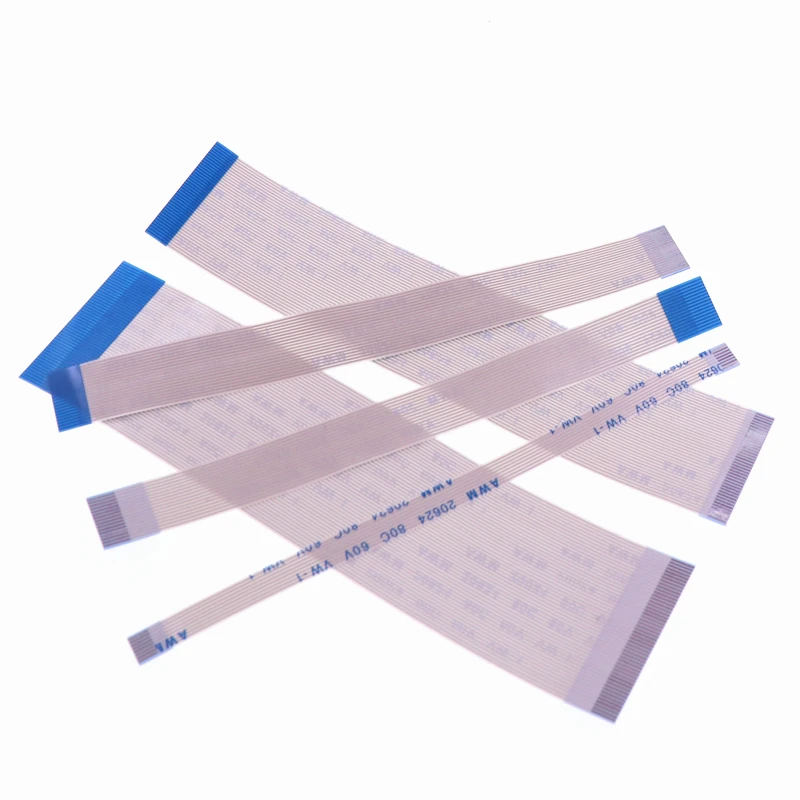

10 Uds longitud 15CM cinta FPC Cable plano Flexible paso 0,5mm/1,0mm FFC FPC Cable LCD AWM 20624 80C 60V VW-1
Este conjunto de 10 cables flexibles tipo FPC/FFC de 15 cm de longitud es ideal para conexiones internas en dispositivos electrónicos donde el espacio es limitado. Su diseño plano y delgado permite routes ajustados en placas de control de pantallas LCD, módulos de cámara, impresoras y otros equipos que requieren transmisión de señales fiable en áreas reducidas.

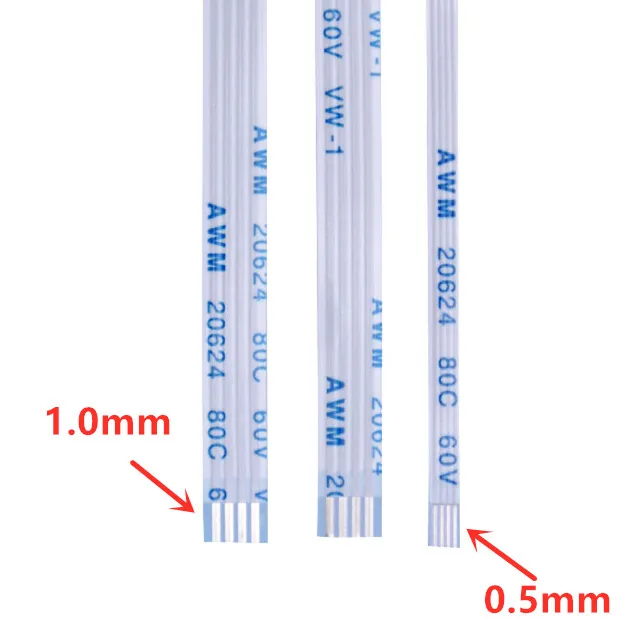

Con un paso de conductores de 0,5 mm o 1,0 mm (según la variante), estos cables soportan hasta 60V y 1A de corriente nominal. La resistencia de contacto se mantiene bajo 30mΩ y la aislación supera los 100MΩ, asegurando mínima pérdida de señal y buena integridad eléctrica en aplicaciones de baja potencia como sensores, teclados o pantallas pequeñas.

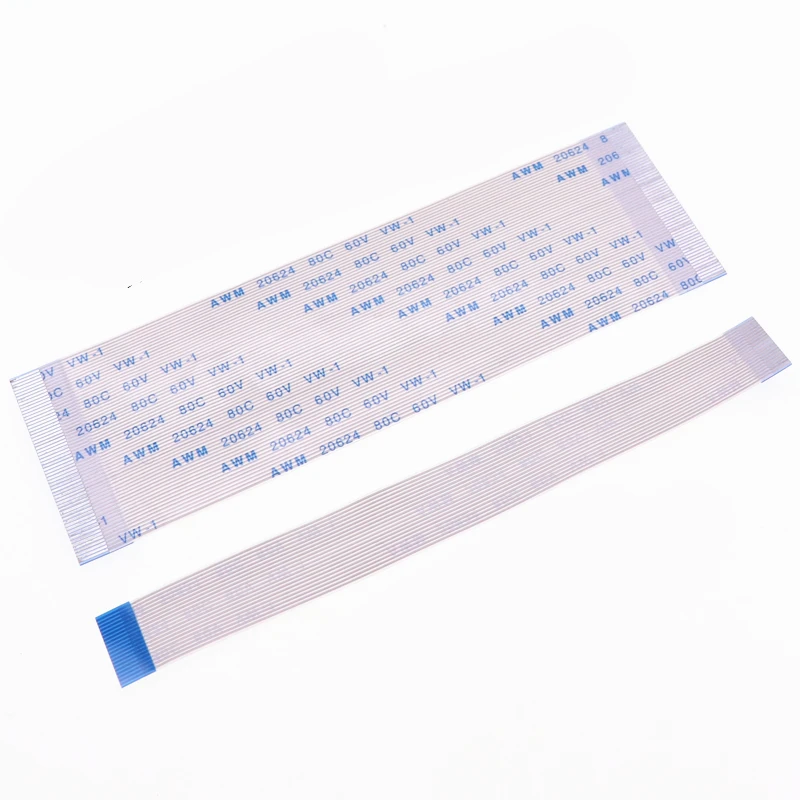

Están disponibles en configuraciones de 4 a 60 pines y en dos tipos: Tipo A (contactos del mismo lado) y Tipo B (contactos opuestos), lo que facilita la adaptación a distintos diseños de conectores. El rango de funcionamiento térmico de -40℃ a 85℃ los hace adecuados para entornos tanto interiores como exteriores protegidos, como en sistemas de iluminación LED o paneles de control industriales.
Para instalación, asegúrese de alinear correctamente los contactos según el tipo de cable y utilizar un conector ZIF o de presión compatible. Evite dobleces bruscos radio menores a 10mm para prolongar la vida útil del flexible. Verifique siempre la numeración de pines y la orientación antes de realizar la conexión final.
Preguntas Frecuentes
¿Para qué tipos de dispositivos se utiliza comúnmente este cable FPC?
Se emplea en conexiones internas de pantallas pequeñas, módulos de cámara, impresoras, teclados membranosos y paneles de control donde se requiere un perfil bajo y flexibilidad controlada.

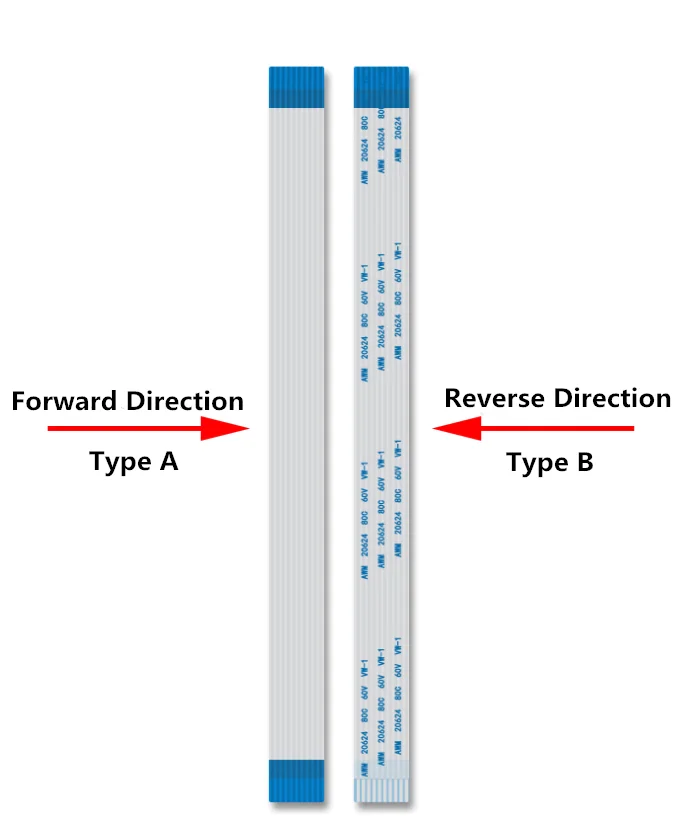

¿Cuál es la diferencia entre Tipo A y Tipo B en estos cables?
En el Tipo A, ambos terminales tienen los contactos en el mismo lado del cable; en el Tipo B, los contactos están en lados opuestos, lo que afecta cómo se inserta en el conector correspondiente.
¿Este cable soporta temperaturas extremas para uso automotriz?
Con un rango de -40℃ a 85℃ es adecuado para muchos entornos automotrices interiores, pero no se recomienda para exposición directa al motor o áreas con temperaturas sostenidas por encima de 85℃.
