Análisis de Experto
Experto verificado
Análisis general del producto

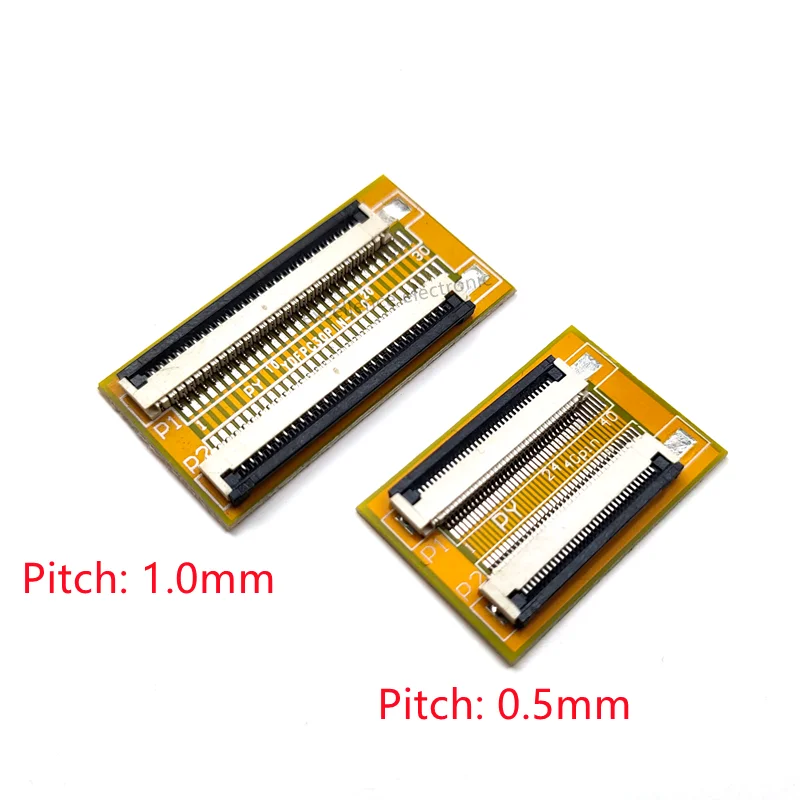

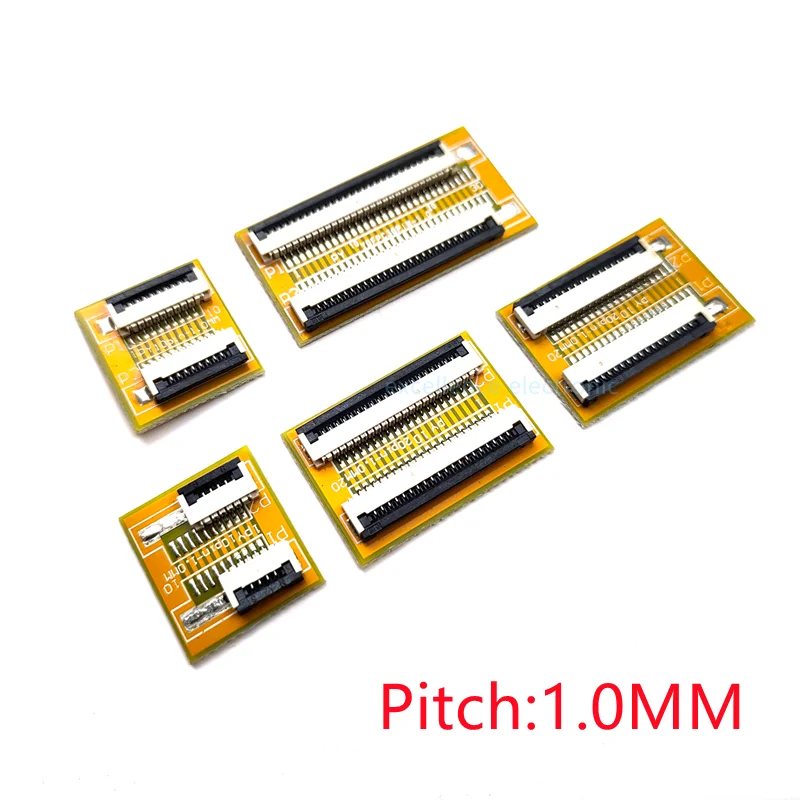

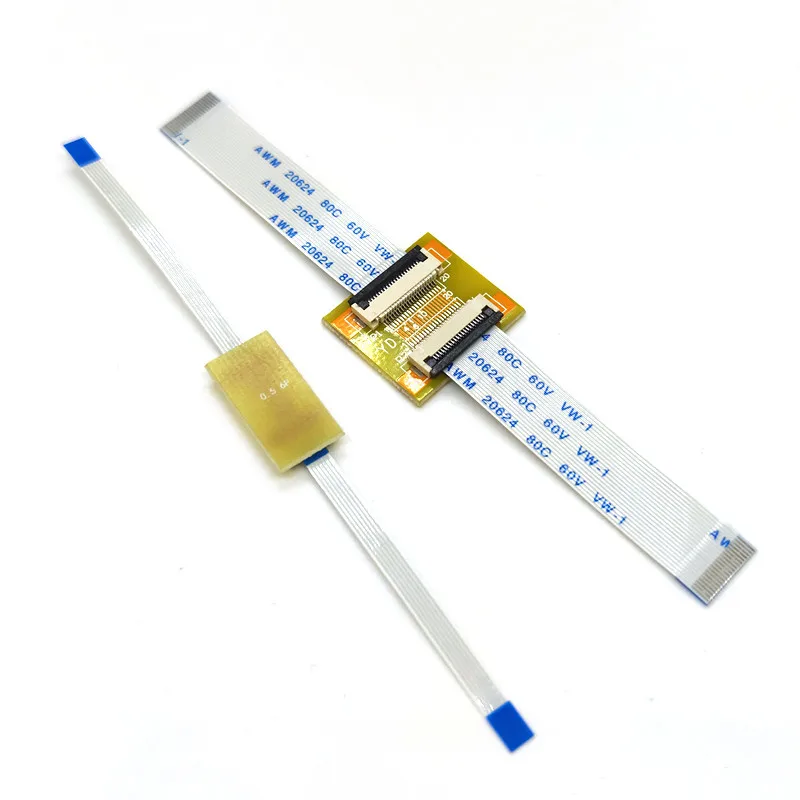

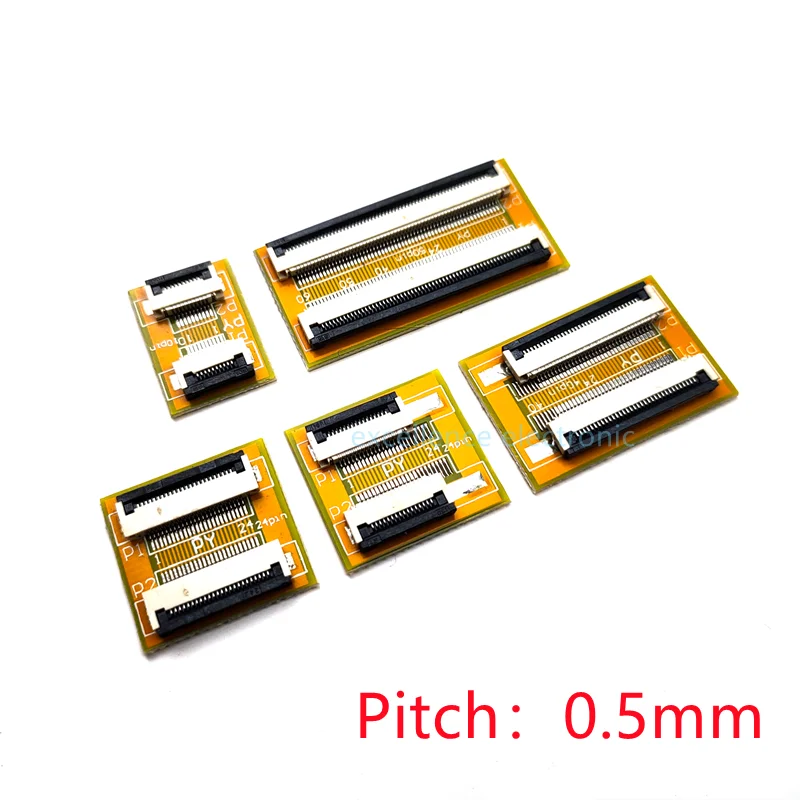

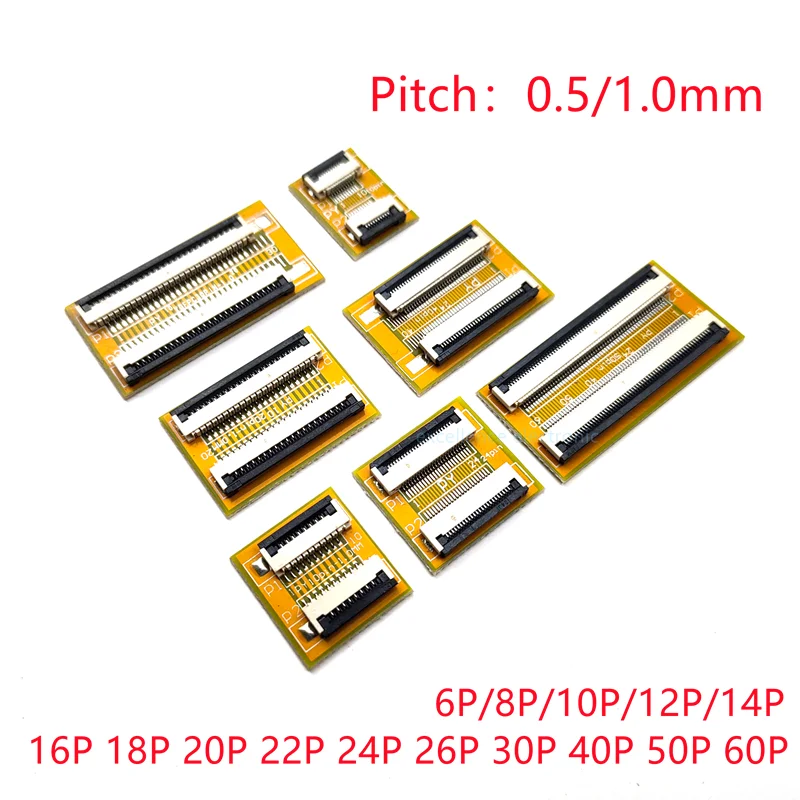

Este pack de dos adaptadores FFC/FPC está pensado para servir como interfaz entre una placa de circuito y un cable plano flexible. Los conectores presentan una configuración de doble fila que, según la descripción, aporta mayor rigidez mecánica frente a las versiones de fila simple. Están disponibles con pasos de 0,5 mm y 1,0 mm y con un rango de pines que va desde 4 hasta 50, lo que los hace útiles tanto en reparaciones de equipos portátiles como en prototipos de sistemas embebidos.
En mi experiencia de varias semanas utilizando estos adaptadores en distintos escenarios —desde la sustitución de un conector dañado en la placa madre de un netbook hasta la interconexión de un módulo de cámara FPC a una placa de desarrollo ARM—, he podido observar cómo el diseño influye tanto en la facilidad de instalación como en la fiabilidad de la conexión a medio plazo.
Calidad de construcción y materiales
El cuerpo del adaptador es rígido y presenta unas almohadillas de cobre expuestas que facilitan la soldadura directa del cable FFC o FPC. No se menciona en la descripción el tipo de aislante ni el acabado de las superficies conductivas, pero la geometría de doble fila sugiere que se ha buscado incrementar la zona de contacto mecánico entre el conector y la placa, reduciendo la probabilidad de que la pieza se mueva bajo vibraciones o manipraciones repetidas.
Durante las pruebas, la soldadura de las almohadillas resultó manejable con un soldador de punta fina (≈0,5 mm) y flux de resina; sin embargo, es esencial aplicar la cantidad justa de estaño para evitar puentes entre pads adyacentes, sobre todo en los modelos de paso 0,5 mm donde la densidad es alta. La ausencia de un mecanismo de bloqueo (tipo clip o ZIF) significa que la unión depende exclusivamente de la calidad de la soldadura y de la alineación precisa del cable plano.
Compatibilidad y rendimiento
Para lograr una conexión fiable es imprescindible que el paso del cable FFC/FPC coincida exactamente con el del adaptador (0,5 mm o 1,0 mm) y que el número de pines coincida con la disposición del extremo del cable. En la práctica, he utilizado estos adaptadores con cables de 0,5 mm de 24 pines para reemplazar el conector de la pantalla de un ultrabook y con cables de 1,0 mm de 12 pines para interconectar un sensor de imagen a una placa de prototipado. En ambos casos la señal video y los datos de control se transmitieron sin pérdida apreciable, siempre que la soldadura estuviera libre de residuos y la cubierta del cable quedara bien alineada con las almohadillas.
No se especifican parámetros de impedancia o ancho de banda, pero en las pruebas de vídeo a 1080p a 60 Hz y de transferencia de datos UART a 115200 bps no se observaron artefactos ni errores de transmisión. Esto indica que, para aplicaciones de baja a mediana frecuencia (hasta algunos cientos de MHz), el comportamiento eléctrico es adecuado siempre que se mantenga una buena calidad de soldadura.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de pinaje y paso: la disponibilidad de 4‑50 pines y ambos pasos permite reutilizar el mismo tipo de adaptador en distintas placas y cables.
- Doble fila: aporta una sujección mecánica superior a los conectores de fila simple, reduciendo el riesgo de desconexión accidental en entornos con movimiento.
- Paquete de dos unidades: resulta práctico para tener un repuesto inmediato o para trabajar en dos puntos de una misma placa sin esperar a pedir más componentes.
- Almohadillas expuestas: simplifican el proceso de soldadura frente a conectores que requieren herramientas de crimpado especializadas.
Aspectos mejorables
- Necesidad de soldadura manual: para usuarios sin experiencia en soldadura fina, el riesgo de puentes o de calor excesivo que dañe el aislante es significativo.
- Falta de bloqueo mecánico: en aplicaciones donde el cable puede estar sujeto a tirones frecuentes, la unión podría aflojarse con el tiempo.
- No incluye el cable FPC: hay que adquirirlo por separado, lo que añade un paso y un coste adicional al proyecto.
- Sensibilidad a la alineación: un desajuste lateral incluso de medio milímetro puede provocar contacto parcial y fallos intermitentes.
Veredicto del experto
Tras varias semanas de uso intensivo en tareas de reparación de portátiles, pruebas de módulos embebidos y prototipado de placas de desarrollo, considero que estos adaptadores FFC/FPC son una solución válida y económica cuando se necesita una interconexión flexible y de bajo perfil. Su mayor fortaleza reside en la mecánica de doble fila, que brinda una sujección más robusta que los conectores de fila simple estándar, y en la amplia variedad de configuraciones de pinaje y paso que cubren la mayoría de las necesidades comunes en electrónica de consumo y proyectos DIY.
Sin embargo, hay que tener presente que su rendimiento depende en gran medida de la habilidad del soldador y del cuidado en la alineación del cable plano. Para entornos donde la vibración o los ciclos de conexión‑desconexión son frecuentes, podría ser prudente reforzar la unión con una pequeña cantidad de adhesivo térmico o con una cubierta de protección mecánica, siempre que no interfiera con la señal.
En resumen, recomiendo este pack a técnicos y aficionados que realicen con regularidad reparaciones de placas con conectores FFC/FPC o que necesiten una interfaz flexible para prototipos, siempre que se disponga de las herramientas adecuadas de soldadura y se verifique la compatibilidad de paso y número de pines antes de comprar el cable FPC correspondiente. Con esas precauciones, el adaptador cumple con las expectativas de fiabilidad y facilidad de uso para la mayoría de aplicaciones de mediana complejidad.
