Descripción del producto

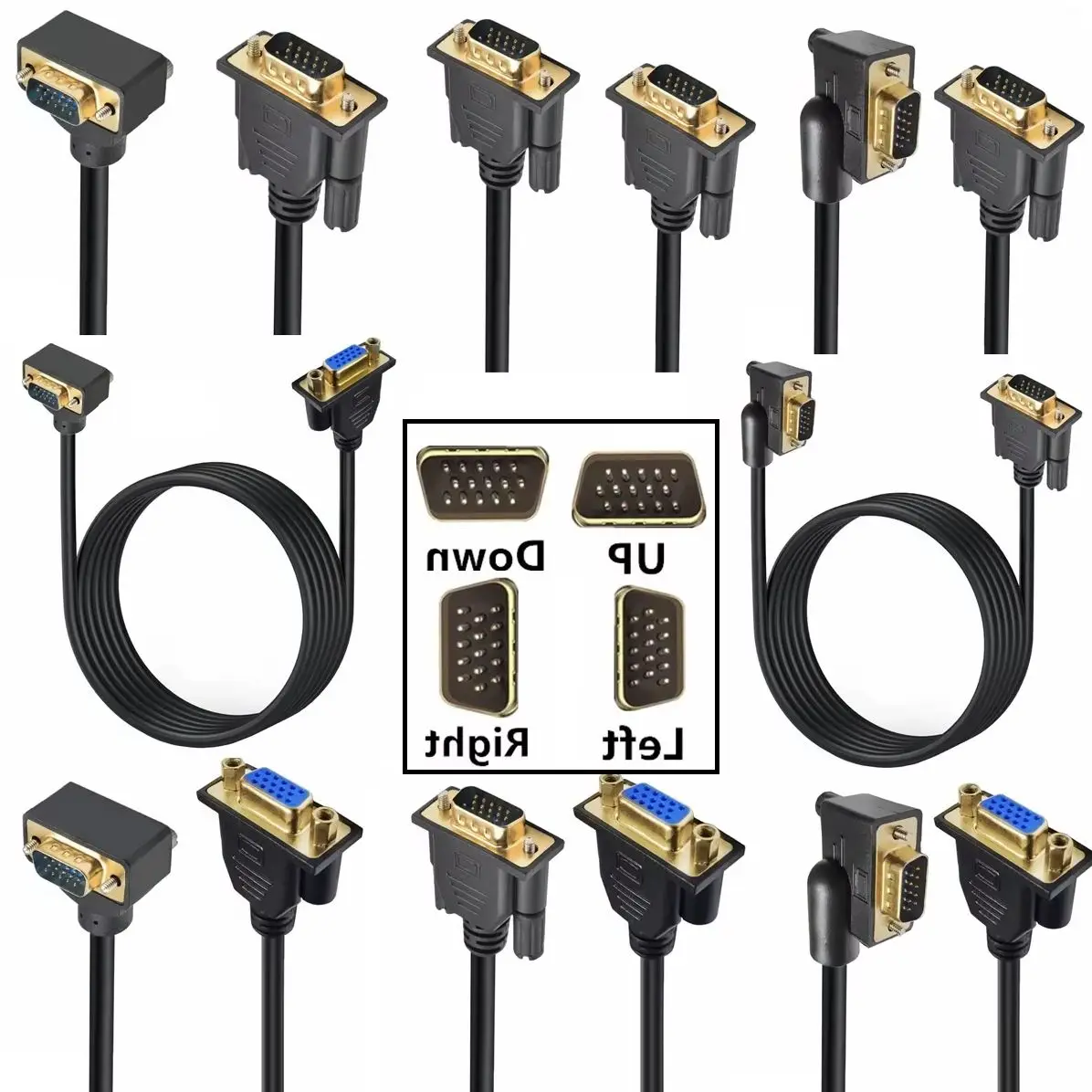

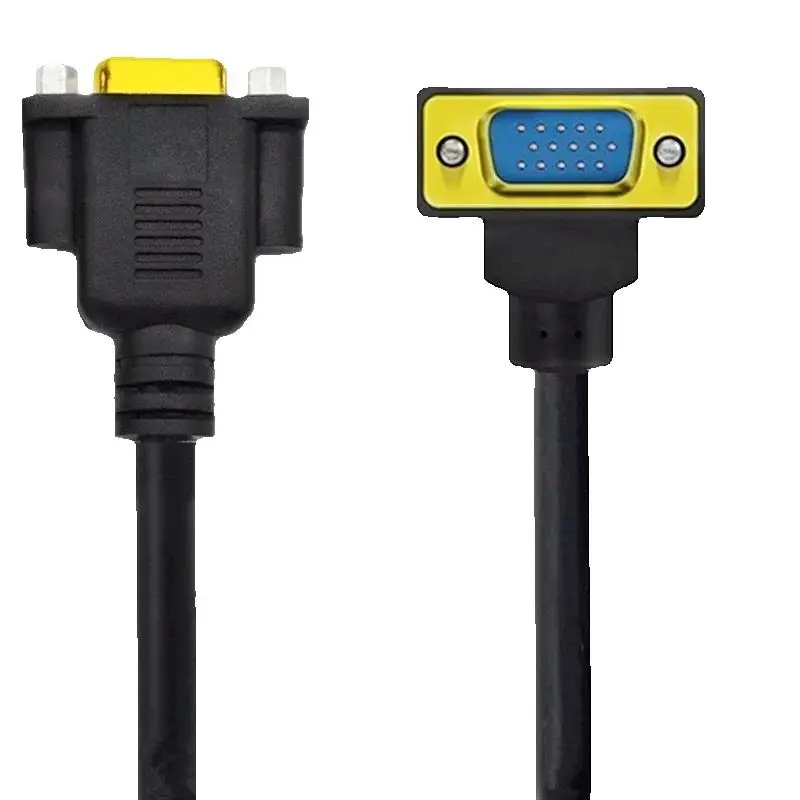

Cable VGA chapado en oro de 90 grados, cable VGA macho a VGA hembra Cable de monitor de computadora Full HD 1080P de 0,5 M
La computadora con cable VGA de alta definición se conecta al cable de conexión de TV VGA 15P macho/VGA 15P hembra 90° cable de conexión de codo 0,5 m/1 m/1 m/1 m;
La interfaz VGA es el tipo de interfaz más utilizado en tarjetas de video, y la mayoría de las tarjetas de video tienen esta interfaz.El puerto tiene un macho y una hembra, dos macho y dos hembra.
La interfaz VGA es una interfaz tipo D, que tiene 15 orificios en total y está dividida en tres filas de cinco.Entre ellos, además de dos señales NC (No Connect), tres buses de datos de visualización y cinco señales GND, tres señales de componentes de color RGB y dos pines HSYNC y VSYNC para escanear señales de sincronización son más importantes.Se adopta el estándar de nivel RS343 para componentes de color en la interfaz VGA.El voltaje pico a pico del estándar de nivel RS343 es 1V.La interfaz VGA es el tipo de interfaz más utilizado en tarjetas de video, y la mayoría de las tarjetas de video tienen esta interfaz.Algunas tarjetas de video sin interfaz VGA, pero con interfaz DVI (Digital Visual Interface Digital Video Interface) también se pueden convertir desde una interfaz DVI a una interfaz VGA a través de un simple adaptador.Generalmente, se proporcionarán tarjetas de video sin interfaz VGA con dicho adaptador.
Hoy en día, la mayoría de las computadoras y dispositivos de visualización externos están conectados a través de una interfaz VGA analógica.La información de la imagen de visualización generada digitalmente dentro de la computadora se convierte en señales de color primarias R, G, B y señales de sincronización de línea y campo mediante el convertidor digital/analógico en la tarjeta gráfica, y las señales se transmiten al dispositivo de visualización a través de cables.Para equipos de visualización analógica, como la pantalla CRT analógica, la señal se envía directamente al circuito de procesamiento correspondiente para controlar y controlar el tubo de imagen para generar imágenes.Para LCD, DLP y otros dispositivos de visualización digital, en los dispositivos de visualización se configurarán los convertidores A/D (analógico/digital) correspondientes para convertir señales analógicas en señales digitales.Después de la conversión D/A y A/D2, algunos detalles de la imagen se pierden inevitablemente.No hay nada de mal con la interfaz VGA aplicada a las pantallas CRT, pero si se usa para conectar LCD y otros dispositivos de visualización, la pérdida de imagen durante el proceso de conversión reducirá ligeramente el efecto de visualización.
La tabla de especificaciones de VGA es la siguiente:
*256 RAM de vídeo KiB
*16 colores y 256 modos de color
*262144 placas de color en total (6 bits para rojo, verde y azul, 2 ^ 6 ^ 3 en total)
*Frecuencia de procesamiento selectiva de 25,2 MHz o 28,3 MHz
*Hasta 720 píxeles horizontales
*Hasta 480 líneas
*Frecuencia de actualización de hasta 70 Hz
*Interrupción de cancelación vertical (no compatible con todas las tarjetas)
*Modo avión: hasta 16 colores (panel de 4 bits)
*Modo de píxeles de paquete: 256 colores (modo 13 h)
*La capacidad de desplazar la imagen sin problemas.
* Algunos son compatibles con "Raster Ops"
* palanca de cambios de barril
*Soporte de pantalla dividida
VGA admite el modo APA (todos los puntos direccionables) que puede controlar los píxeles de forma independiente y también admite el modo de texto de letras y números.Los modos gráficos estándar son los siguientes:
* 640 × cuatrocientos ochenta × 16 colores
* 640 × trescientos cincuenta × 16 colores
* 320 × doscientos × 16 colores
* 320 × doscientos × 256 colores (Modo 13h)
También admite resoluciones de dibujo de especificaciones anteriores en modo analógico: EGA, CGA y MDA.
Equipo aplicable
La conexión del dispositivo de salida con la interfaz VGA al dispositivo de visualización se usa ampliamente en computadoras, monitores, proyectores, televisores de alta definición y otros dispositivos.
