ADT-Link PCI Express 4,0x16DividirCable de extensión
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión dividido PCIe 4,0x16
Modelo del producto:
Velocidad de transferencia: PCIe 4,0
Longitud del cable: 25cm,50cm
Descripción de la longitud del cable:

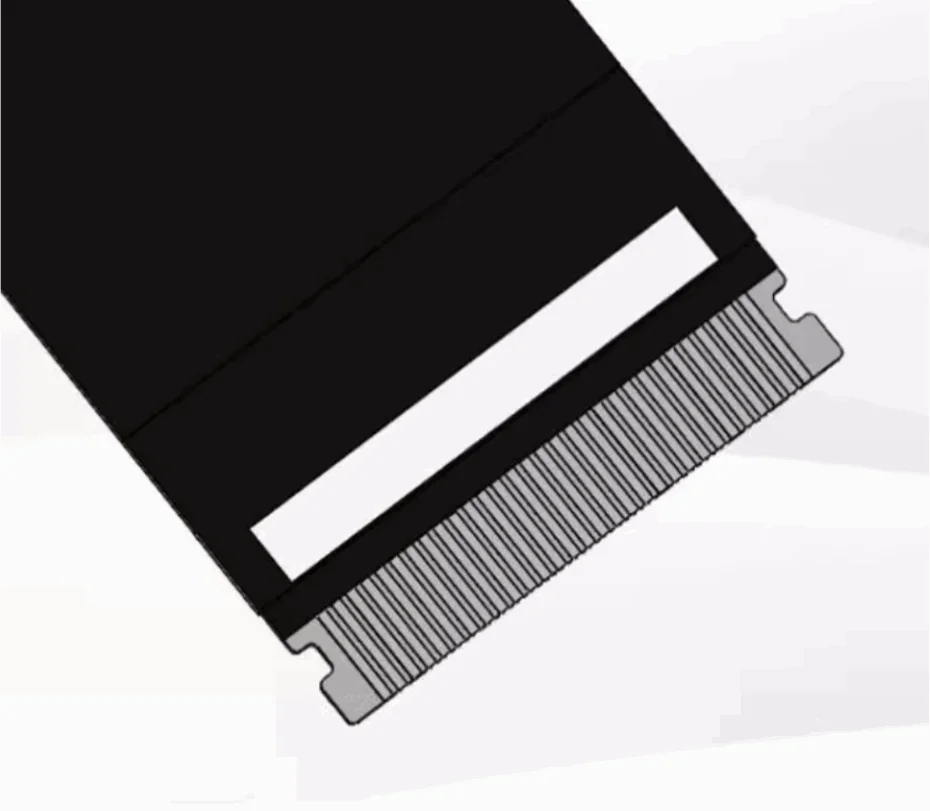

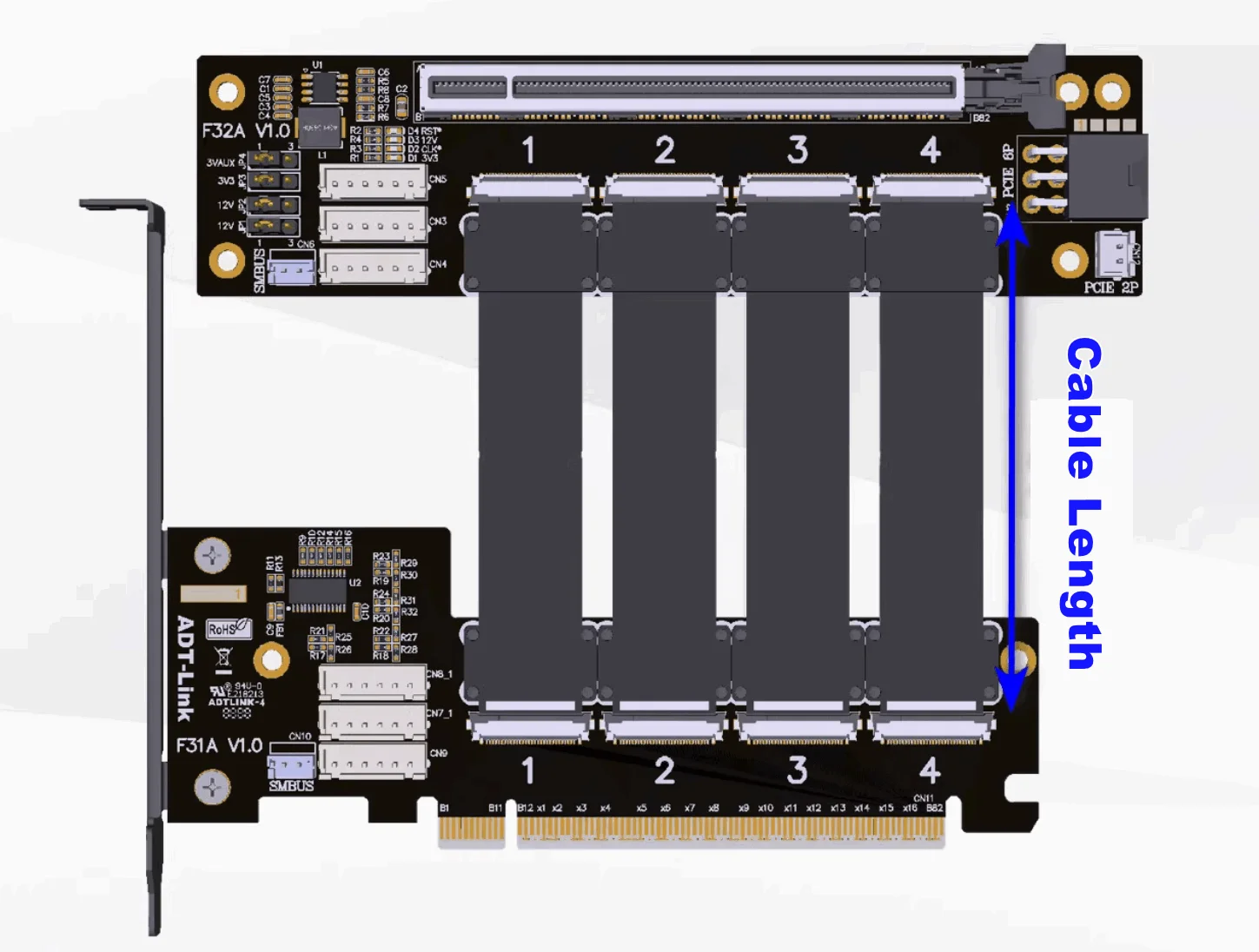

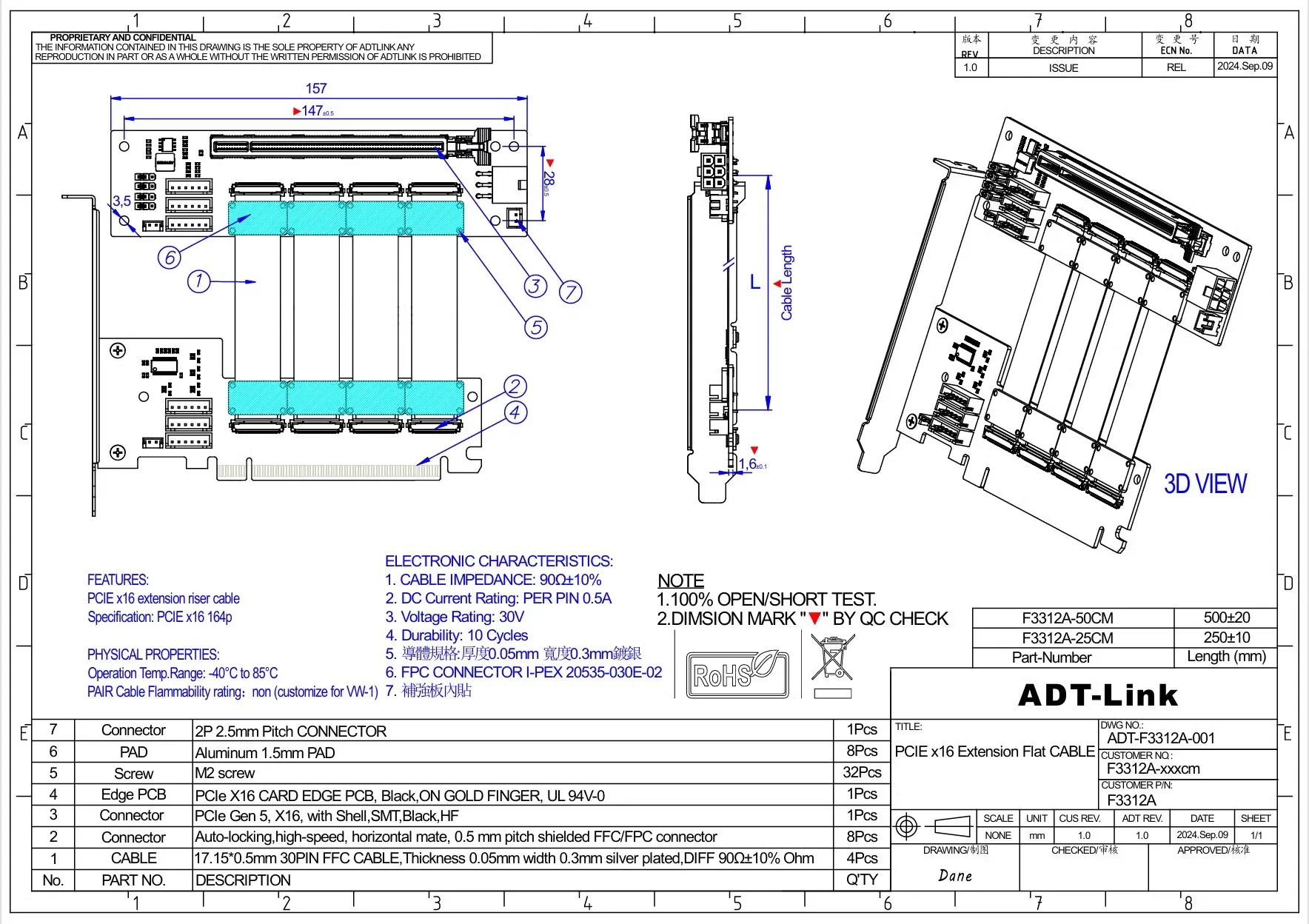

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para conocer la longitud del cable, consulte la flecha azul en la siguiente figura.
Descripción del número de pieza:
Número de piezaDescripciónAncho de banda (máx.)F3312APCI-E x16 a x16 giro 90 grados Cables extensoresPCIe 4,0x16F3312A-D8SPCI-E x16 a doble x16 (Dividido en x8x8) Cables de extensión giratorios de 90 gradosPCIe 4,0x8x8F3312A-844SPCI-E x16 a tres x16 (Dividido en x8x4x4) Cables de extensión giratorios de 90 gradosPCIe 4,0 X8 x 4x4F3312A-Q4SPCI-E x16 a Quad x16(Dividido en x4x4x4x4)Cables de extensión de 90 gradosPCIe 4,0x4x4x4x4Ventajas del producto:
1. La junta de aleación de aluminio de 1,5mm es fuerte y duradera, que puede bloquear eficazmente las interferencias y el ruido.
2. Cable UL con certificación, el diseño del cable plano FFC de 5. ª Generación está completamente blindado y el grosor ultrafino es de solo 0,5mm.
3. Placa PCB con certificación UL, dedo dorado chapado en oro 10 & micro;", buena conductividad, puede reducir el problema de la pantalla azul causado por la oxidación y la impedancia de óxido.
4. El material de la carcasa del conector es PA10T/LCP, el terminal está chapado en oro 15 "para resistencia de enchufe, y la alta frecuencia cumple con los requisitos RoHS/Free (HF).
5. Placa PCB de cuatro capas, diseño avanzado, artesanía exquisita, señal estable y rápida, excelente cableado, buen aislamiento, la placa de impedancia de alta frecuencia puede alcanzar el estándar PCIe 5,0, satisfaciendo diversas necesidades.
6. Este cable adaptador PCIe se puede dividir libremente, admite placa base Bifurcación PCIE admite uno a uno, uno a dos, uno a tres, uno a cuatro, diseño flexible y amplia aplicación.

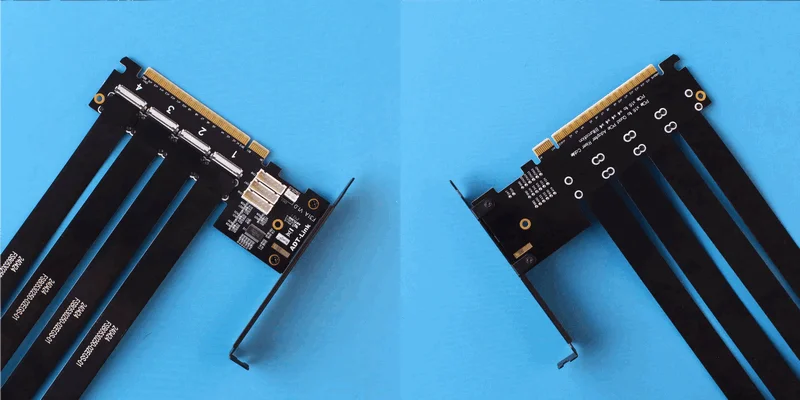

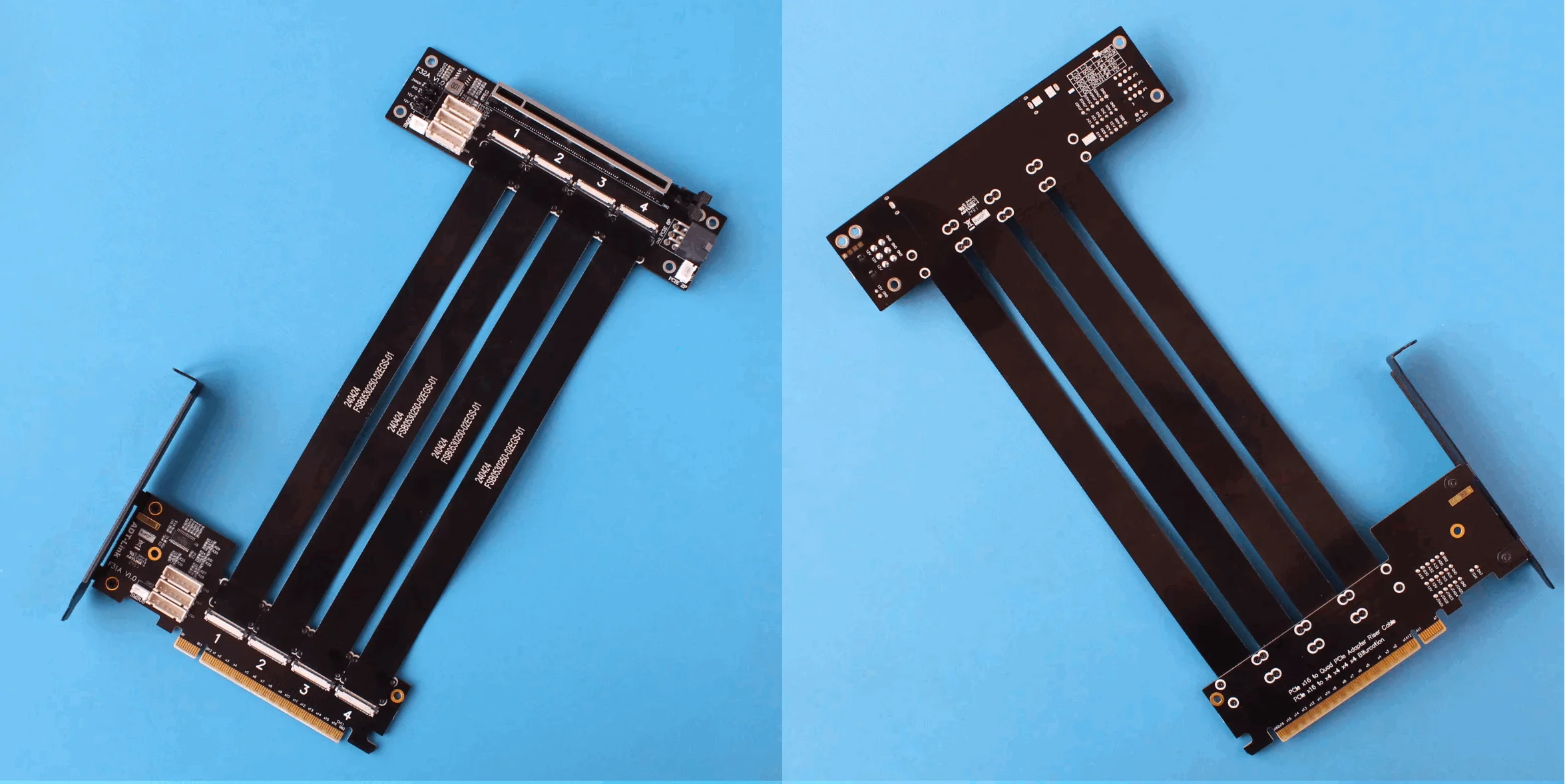

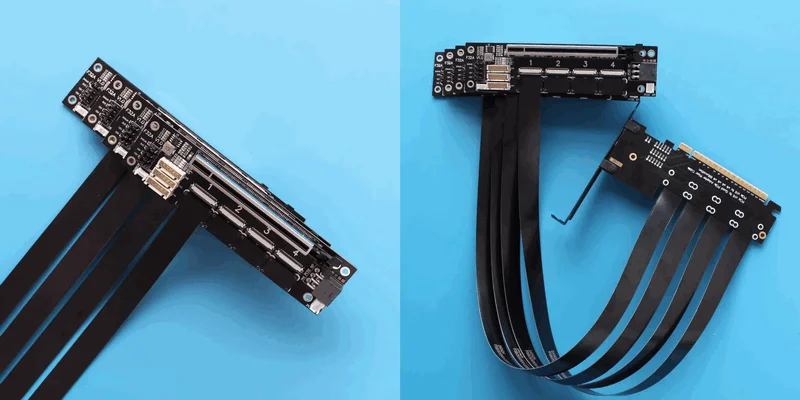

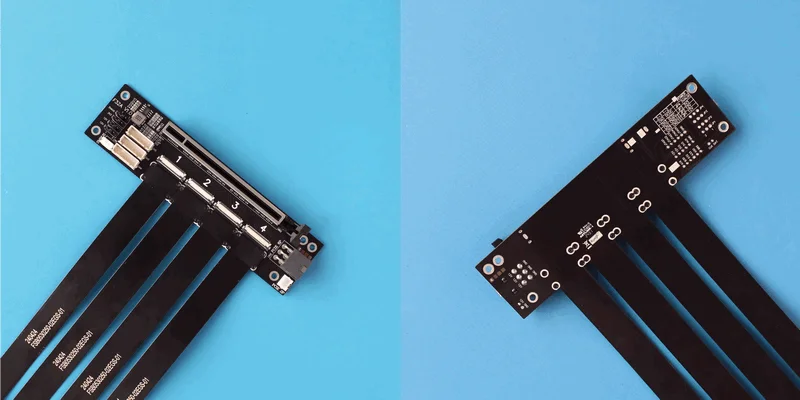

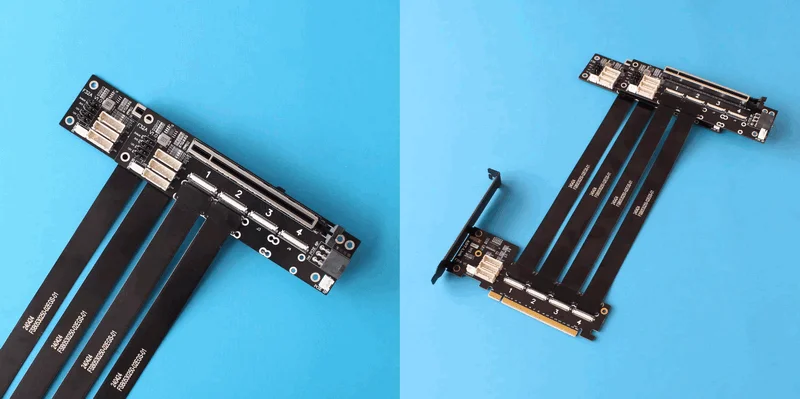

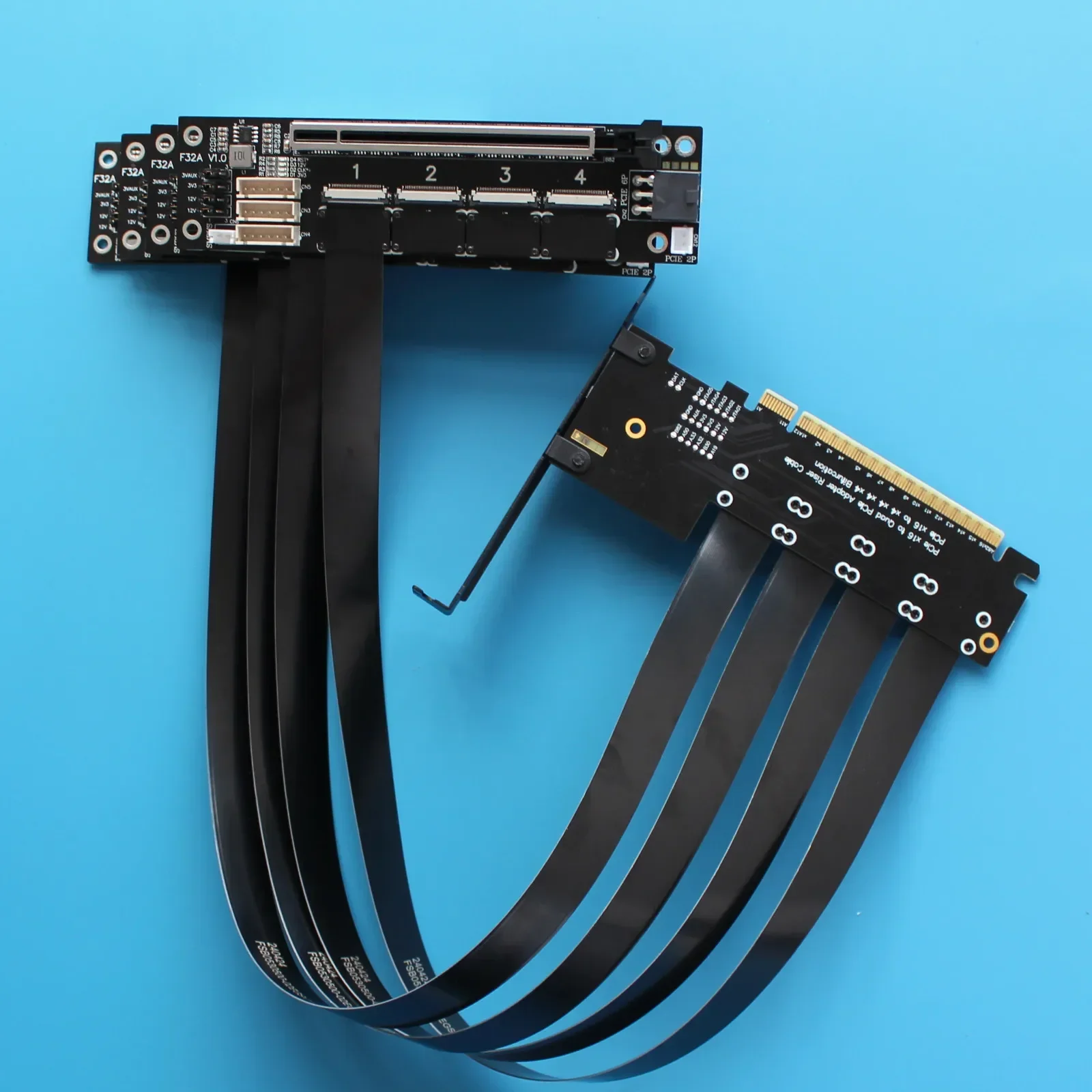

Foto:

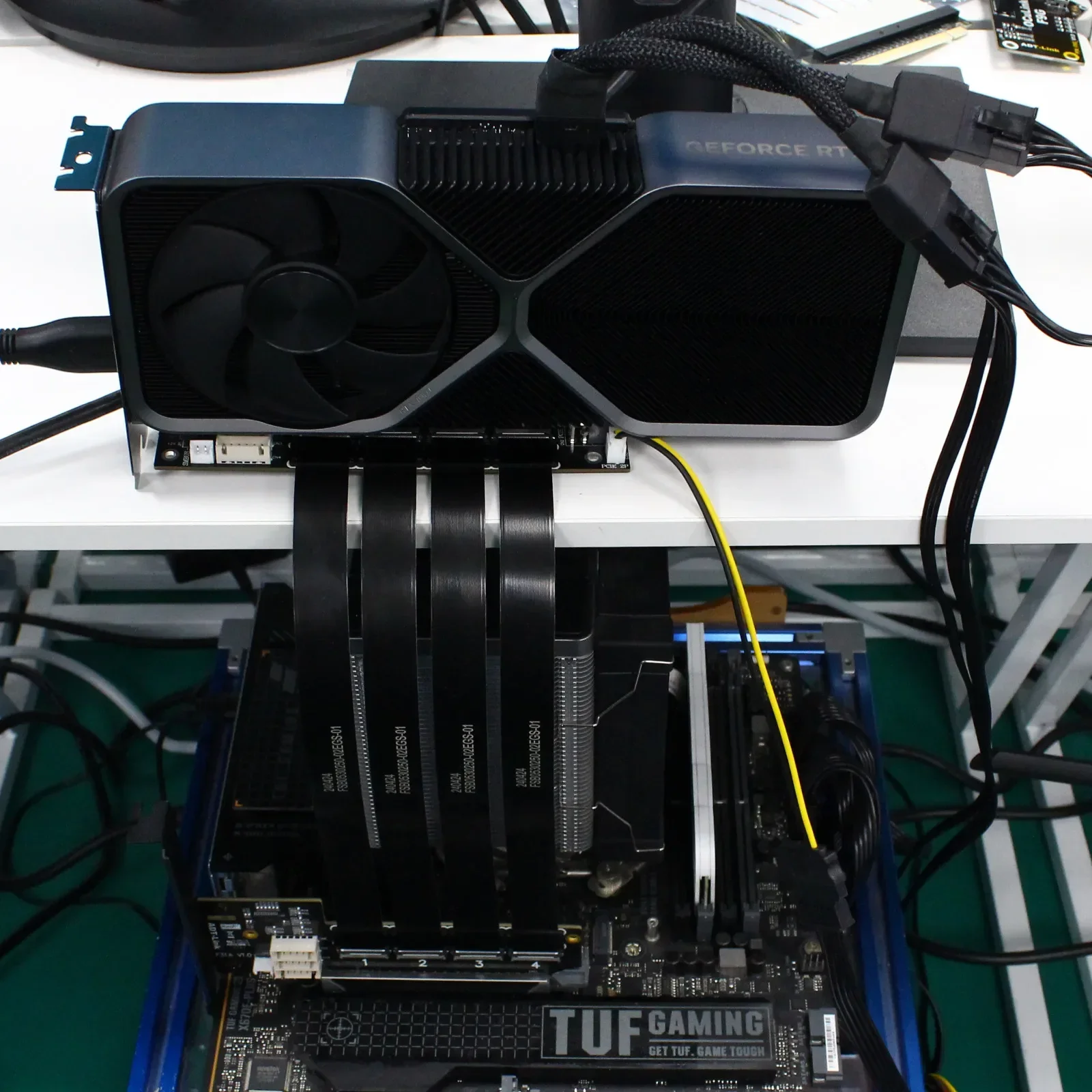

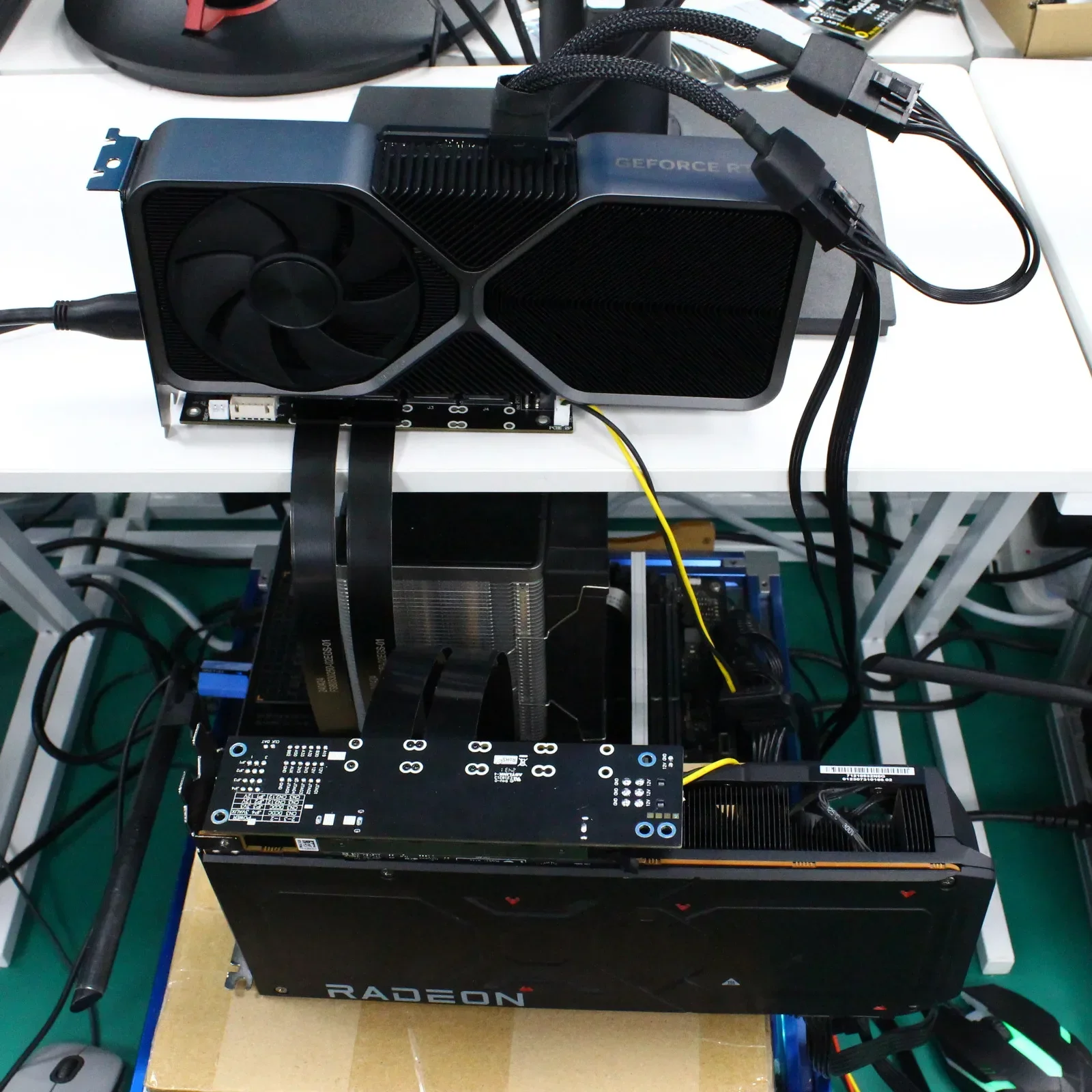

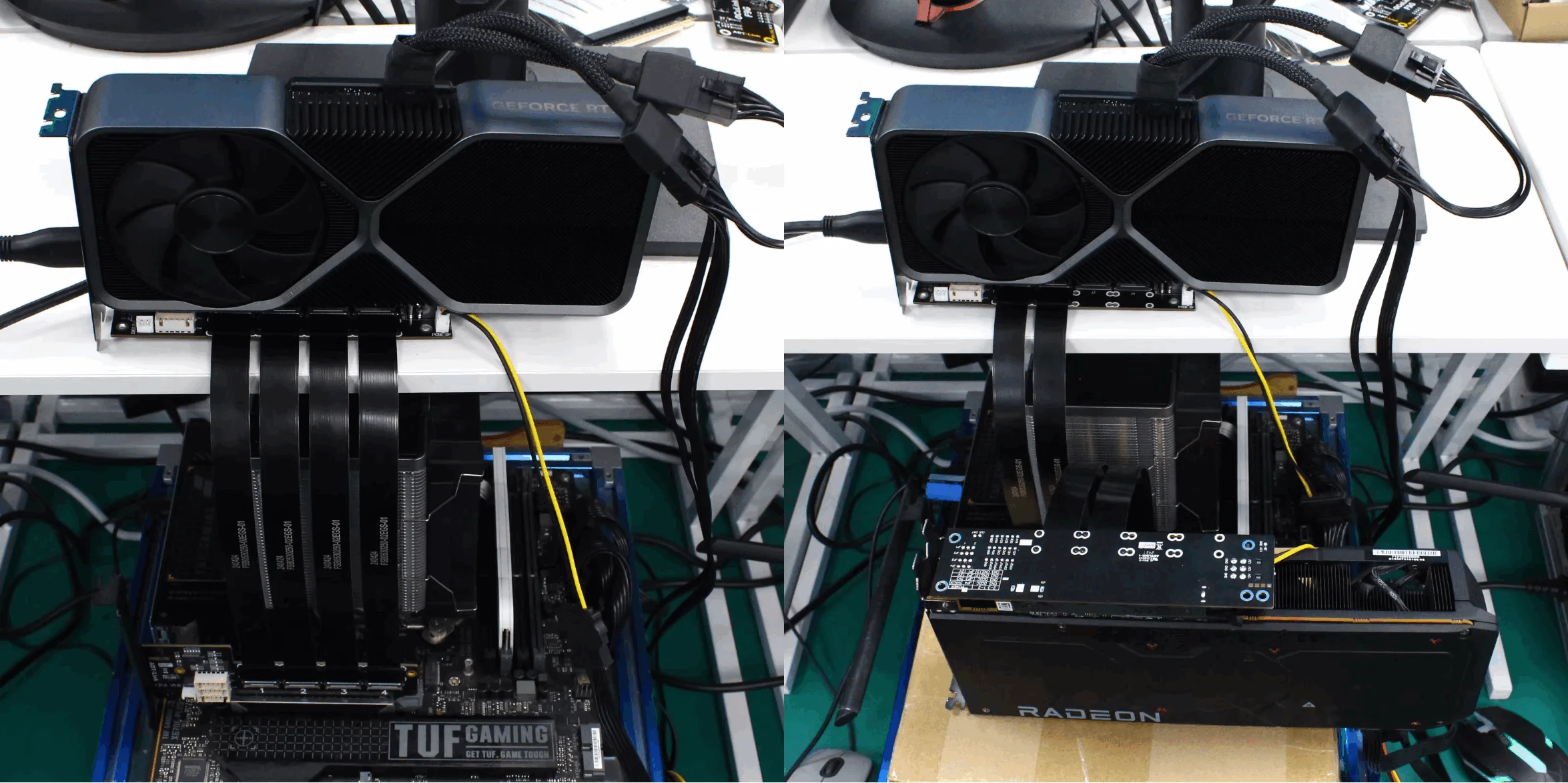

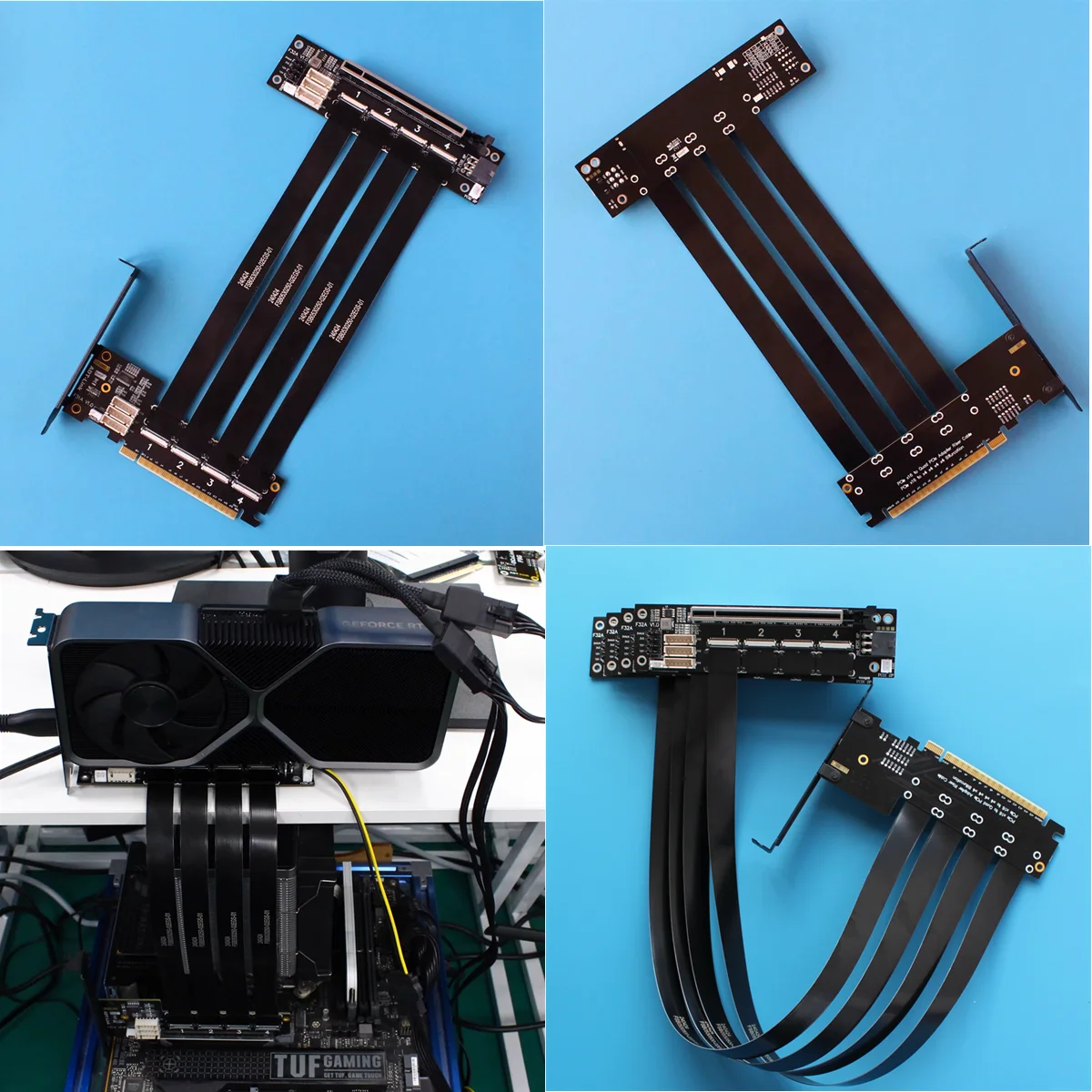

Imágenes de finalización de instalación uno a uno y uno a dos
Preguntas y respuestas:

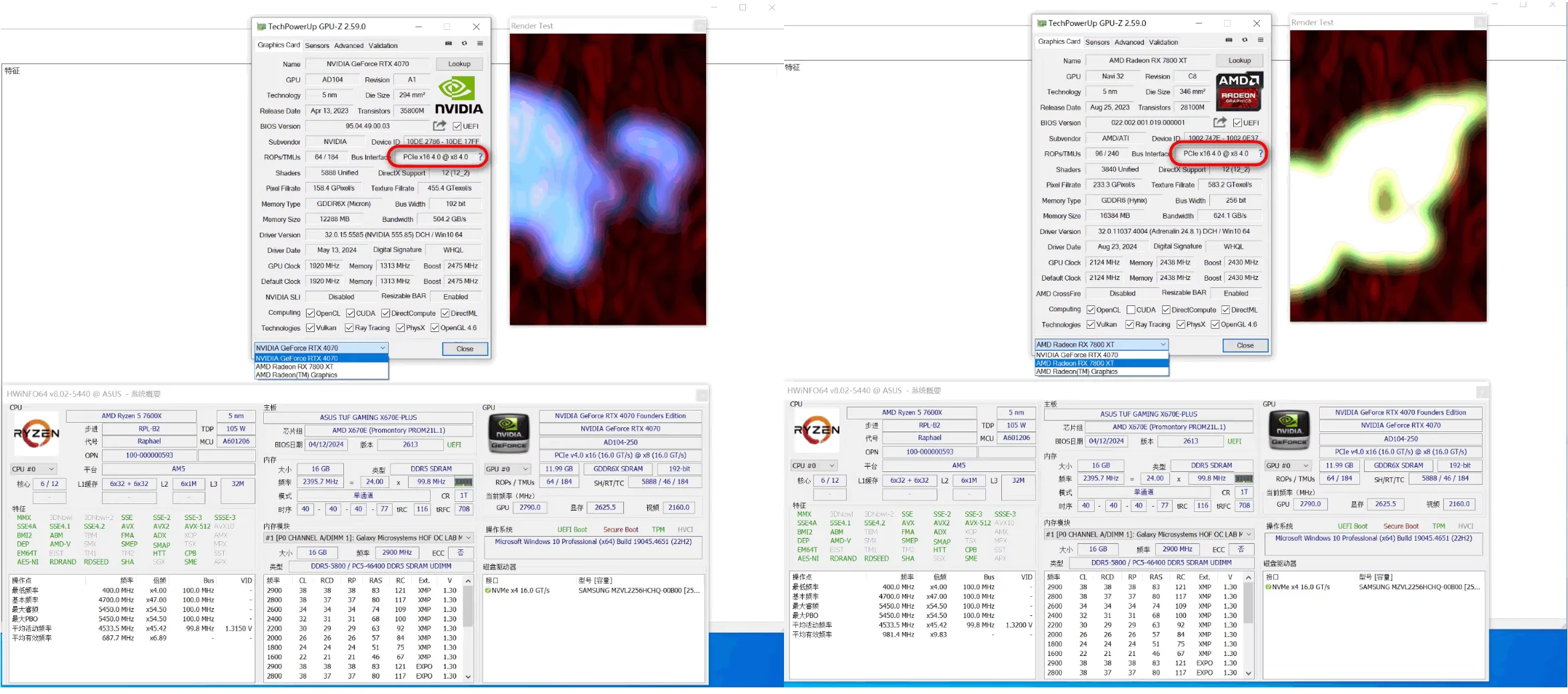

¿Cuál es la velocidad del producto?
Uno a dos, al mismo tiempo se pueden usar dos dispositivos, logrando una transmisión de velocidad completa PCIe4.0x8.
¿Hay algún blindaje EMI para el cable?
Con blindaje metálico. El cable utiliza los últimos materiales de blindaje EMI con blindaje de cobertura total del cable para evitar la entrada o salida de frecuencias electromagnéticas, minimizando la interferencia y la degradación del rendimiento, y reduciendo el peso del extensor.

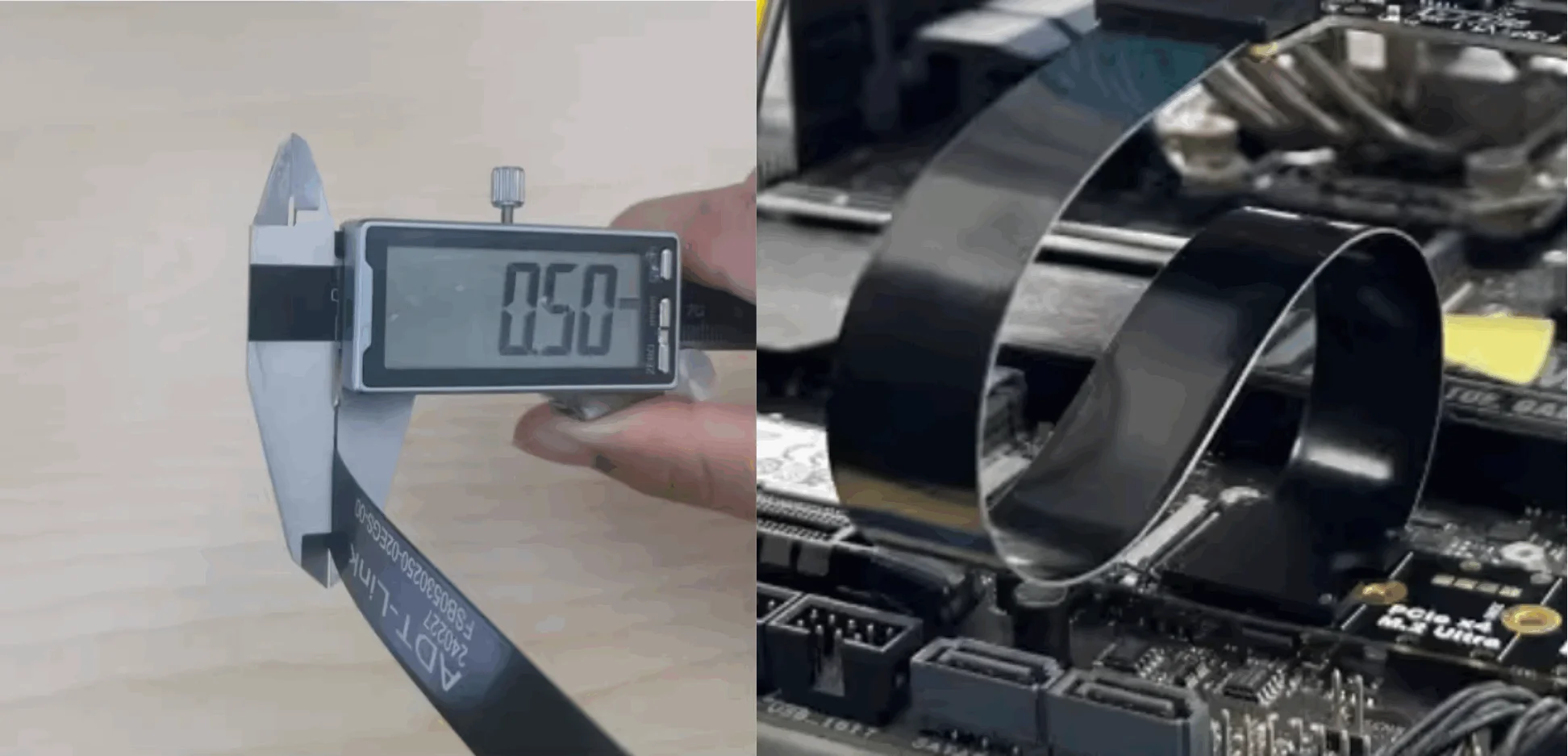

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 0,5mm, por lo que el cable es más suave y se puede doblar o plegar.
¿El producto es desmontable?

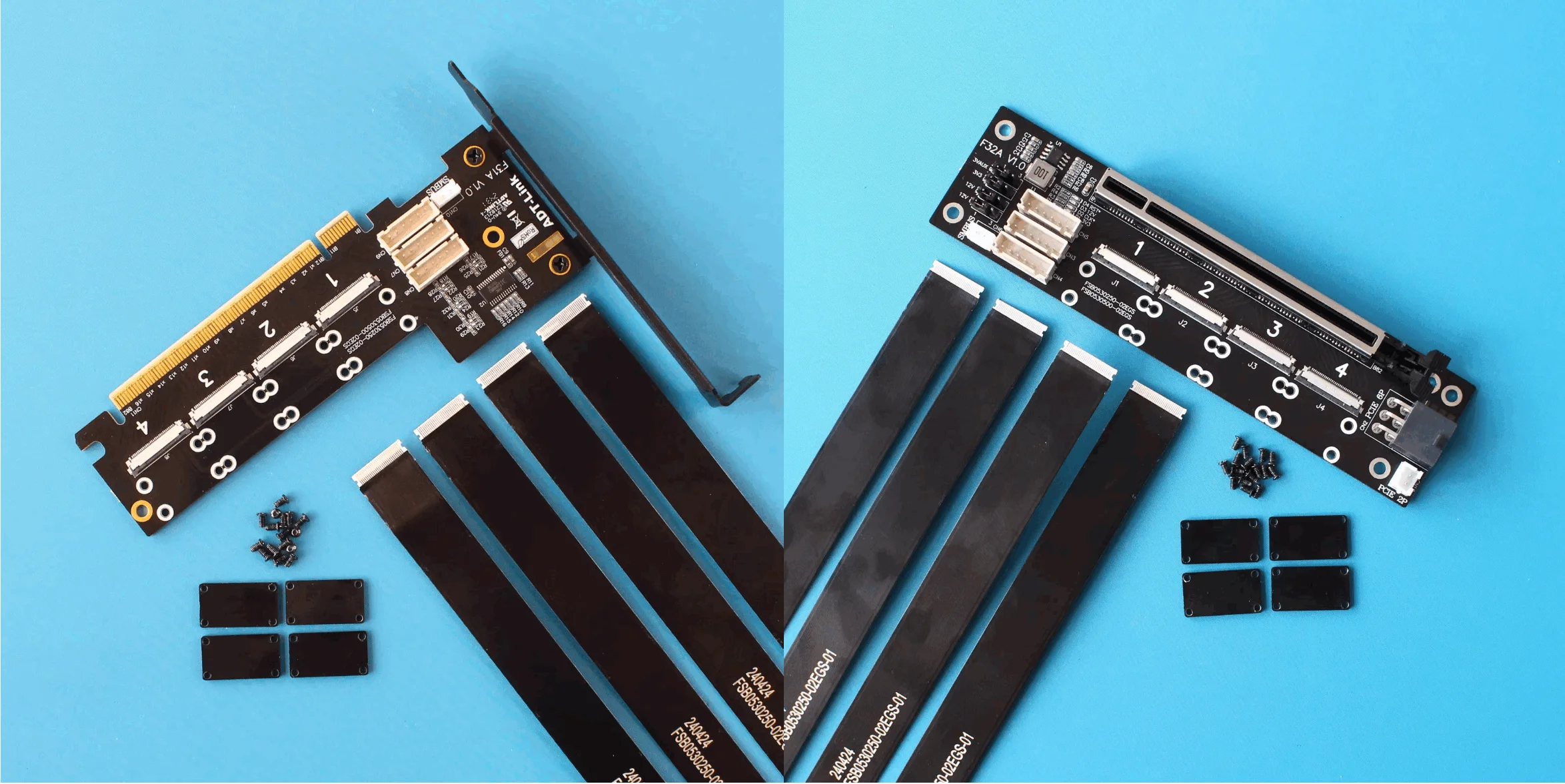

El cable FFC se puede separar en ambos extremos, lo cual es muy conveniente. Para evitar la pérdida del enchufe, el cable FFC solo se puede desmontar 10 veces.

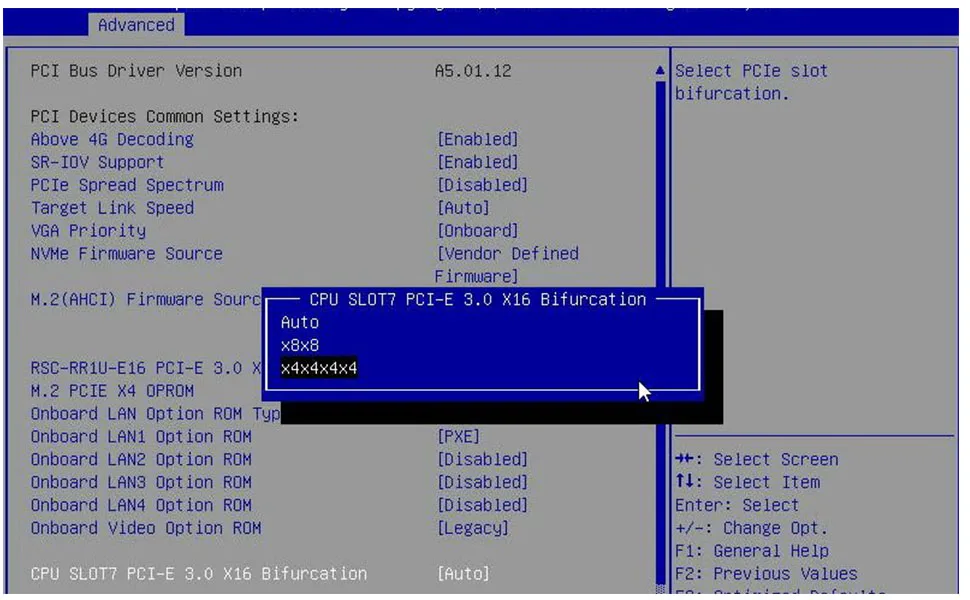

¿Cómo confirmar si la placa base admite la división PCIE de bifurcación?
Consulte el Manual de la placa base usted mismo. El manual o las opciones del BIOS explicarán las opciones de división o bifurcación de canal PCIE de ancho de banda. Si no se menciona, no es compatible.
Descargar:
Para abrir archivos PDF 3D. Utilice Software.
FTP: Los Ángeles
Descarga de archivos 3D Step y 3D PDF
Descarga de archivos esquemáticos
Descarga de archivos de especificación de cable
FTP: Hong Kong
Descarga de archivos 3D Step y 3D PDF
Descarga de archivos esquemáticos
Descarga de archivos de especificación de cable
