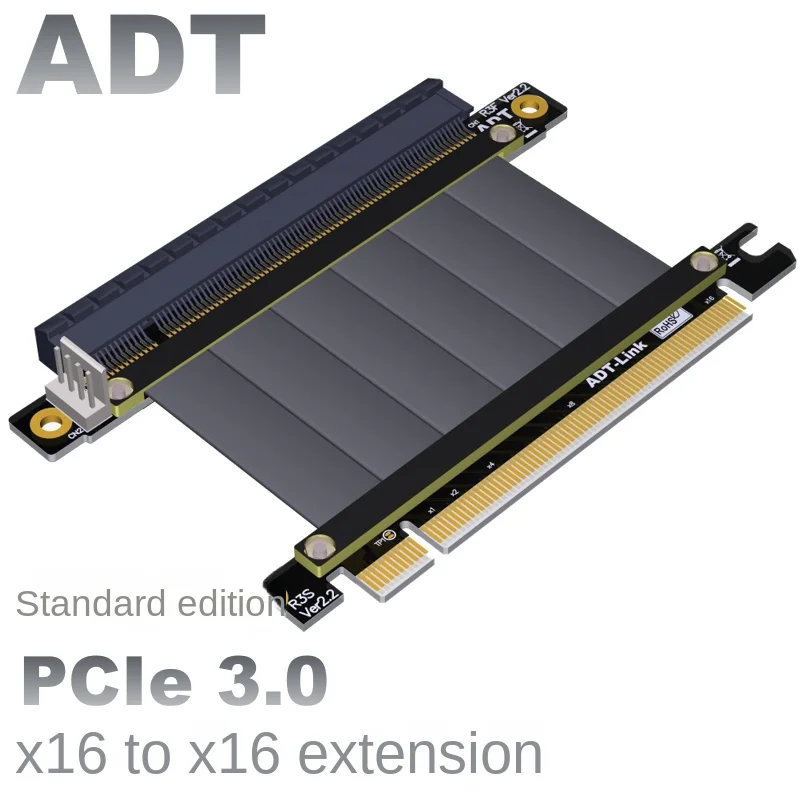

Cable de extensión de tarjeta gráfica PCI-E, 3,0x16, se coloca verticalmente en el chasis PCIe 16x

Descripción

Ventas directas de fábrica ADT, excelente rendimiento del producto, productos de excelente reputación, 100% de inspección completa, pruebas de potencia y envío.

Marca de la empresa: ADT-Link (Erdate Electronics)
Modelo del producto: madera contrachapada R33SF vertical 180 grados, rotación vertical en ángulo recto R33SL 90 grados, rotación inversa invertida R33SR 270 grados
Nombre del producto: cable de extensión de tarjeta gráfica PCIe
Longitud del cable: 5-100cm, (admite longitud de cable personalizada)
Tarjetas gráficas adaptadas: GTX1080ti, GTX2080ti, RX5700xt, RTX3060 son compatibles con todas las tarjetas gráficas PCIe de los últimos tres años
Velocidad de ancho de banda: PCIe 3,0x16 (gen3, 128G. s) no es compatible con PCIE4.0. Por favor, reduzca la velocidad de uso
Restricciones de uso: Solo diseñado para compra por Ingenieros Profesionales. No apto para uso general y no se puede utilizar. Se aconseja a los compradores ordinarios que no compren.

Recordatorio de adquisición: asegúrese de comprar 1-2 muestras para pruebas y verificación antes de comprar al por mayor.
Recordatorio amistoso: Este producto tiene múltiples problemas de compatibilidad, y el montaje o el funcionamiento inadecuados pueden quemar su dispositivo. La compra se limita a ingenieros profesionales designados. Este producto es un pedido sin devolución o cambio. Por favor, considere y confirme antes de realizar un pedido de compra.

Descripción de la longitud del cable:

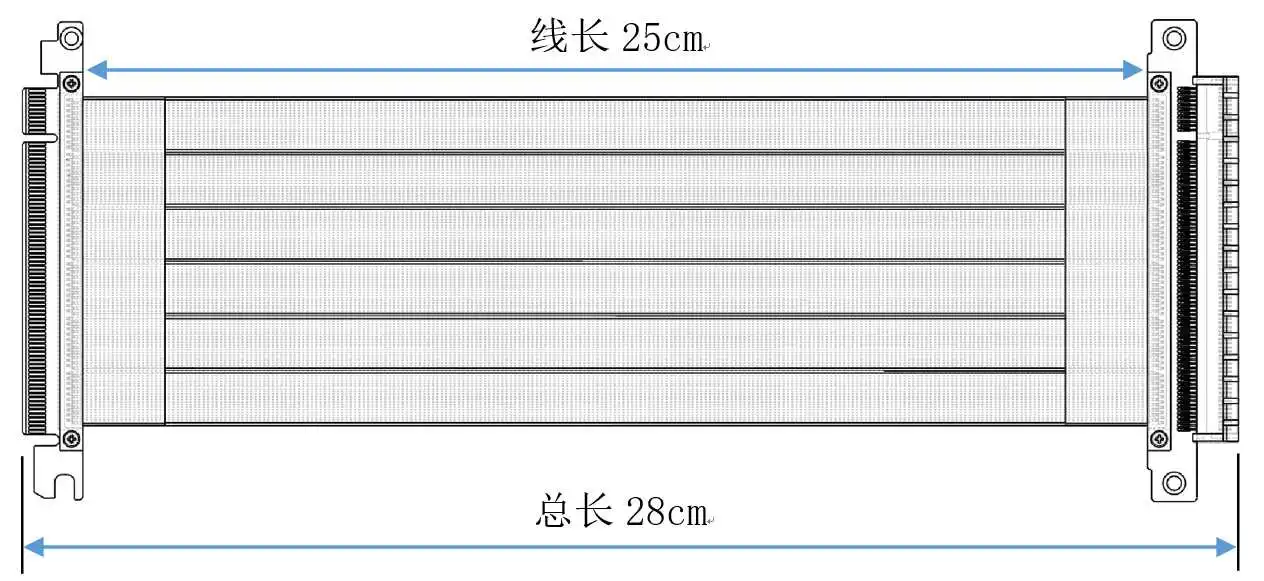

La Longitud del cable de nuestra tienda se refiere a la parte visible del cable, excluyendo PCB y conectores. Los siguientes modelos son, con una longitud de cable de 25cm y una longitud total de aproximadamente 28cm. Consulte las dimensiones indicadas en la siguiente figura.

Descripción del modelo del producto serie R33

Ilustrar	Modelo	Ancho de banda
Cable de extensión vertical en ángulo recto PCIe x16 a x16 a 90 grados	R33SL	PCIe 3,0x16
Línea de extensión vertical de abrazadera PCIe x16 a x16 a 180 grados	R33SF	PCIe 3,0x16
Cable de extensión inversa invertido PCIe x16 a x16 a 270 grados	R33SR	PCIe 3,0x16
Cable de extensión de ángulo recto vertical PCIe x16 a x16 a 90 grados con cable de alimentación SATA	R33SL-PW	PCIe 3,0x16
Cable de extensión vertical con abrazadera PCIe x16 a x16 a 180 grados con cable de alimentación SATA	R33SF-PW	PCIe 3,0x16
Cable de extensión inversa invertido PCIe x16 a x16 a 270 grados con cable de alimentación SATA	R33SR-PW	PCIe 3,0x16

Ventajas del producto:

1. Ventajas del cable, uso de cable de baja resistencia antiinterferencia, Uso de conectores importados y soporte de transmisión estable PCIe 3,0x16 a altas frecuencias
2. La ventaja de la longitud del cable es que la personalización es aceptable de 5cm a 1m. Los cables adaptadores vendidos en nuestra tienda tienen baja impedancia de cable y admiten PCIe 3,0 de velocidad completa para longitudes de cable de hasta 60cm.
3. diseño de vía señal diferencial La no tiene, y no hay problema de interferencia de atenuación de señal causada por condensadores e inductores parásitos, y mucho menos microcortocircuitos CAF. El producto es duradero y duradero
4. El producto está hecho de materiales de alta calidad, con mano de obra de PCB de precisión y un grosor de material de cobre engrosado a 1oz. El dedo dorado tiene suficiente contenido de chapado en oro y buena conductividad, lo que puede reducir el problema de la pantalla azul causado por la oxidación, el óxido y el aumento de la impedancia.
5. El cable utilizado en el producto ya es muy duradero. Se utiliza una junta de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y los tornillos y tuercas hexagonales se bloquean para la fijación. El producto es resistente, fiable y resistente a tirones e interferencias y no habrá problema de que se rompan cables o clavos. El cable se puede doblar o plegar sin afectar su uso.
6. Diseño de empequeñecimiento y engorde de PCB, El empequeñecimiento no se atascará en la tarjeta gráfica, y el diseño de engorde y alargamiento hace que la placa sea más fácil de instalar y reduce la posibilidad de daños.

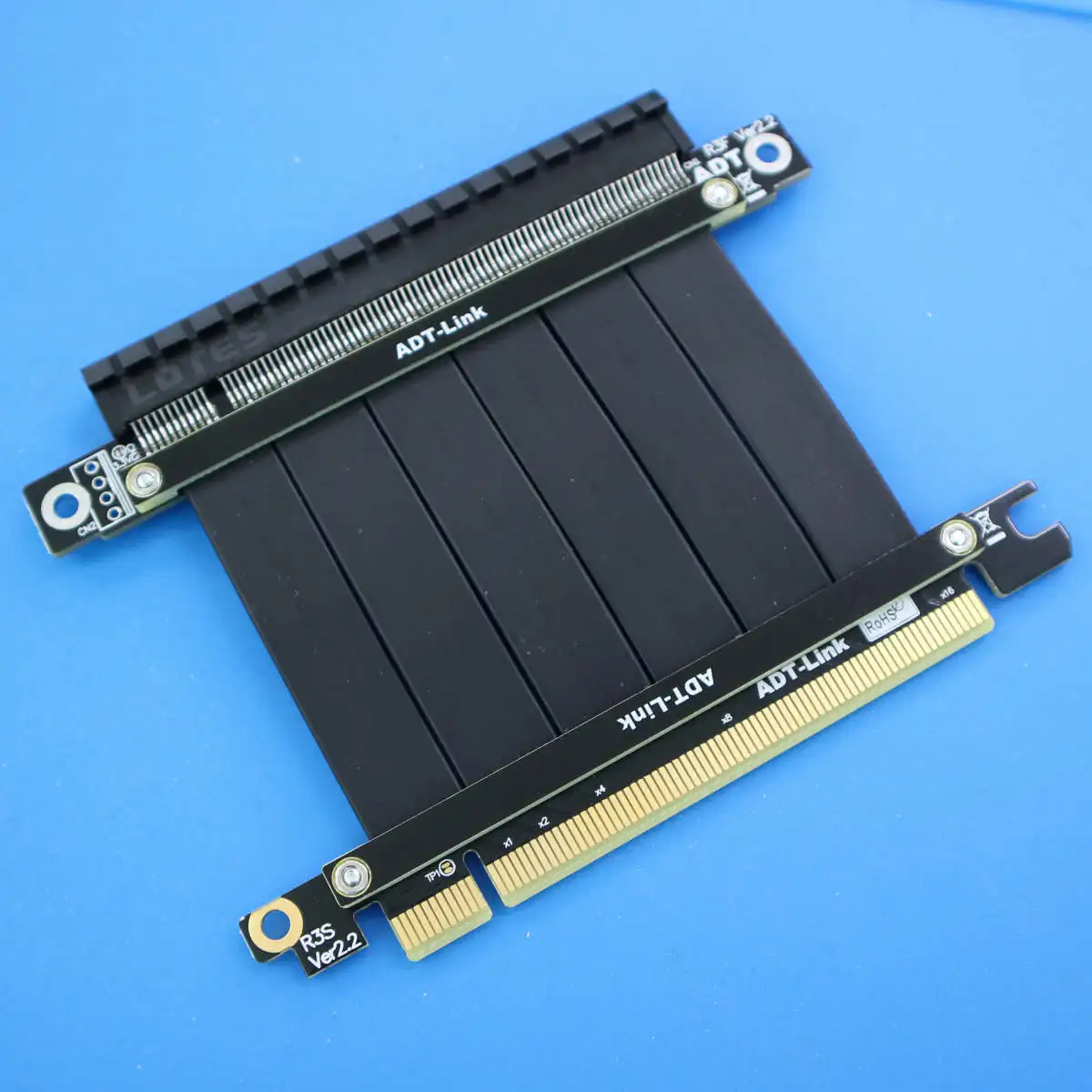

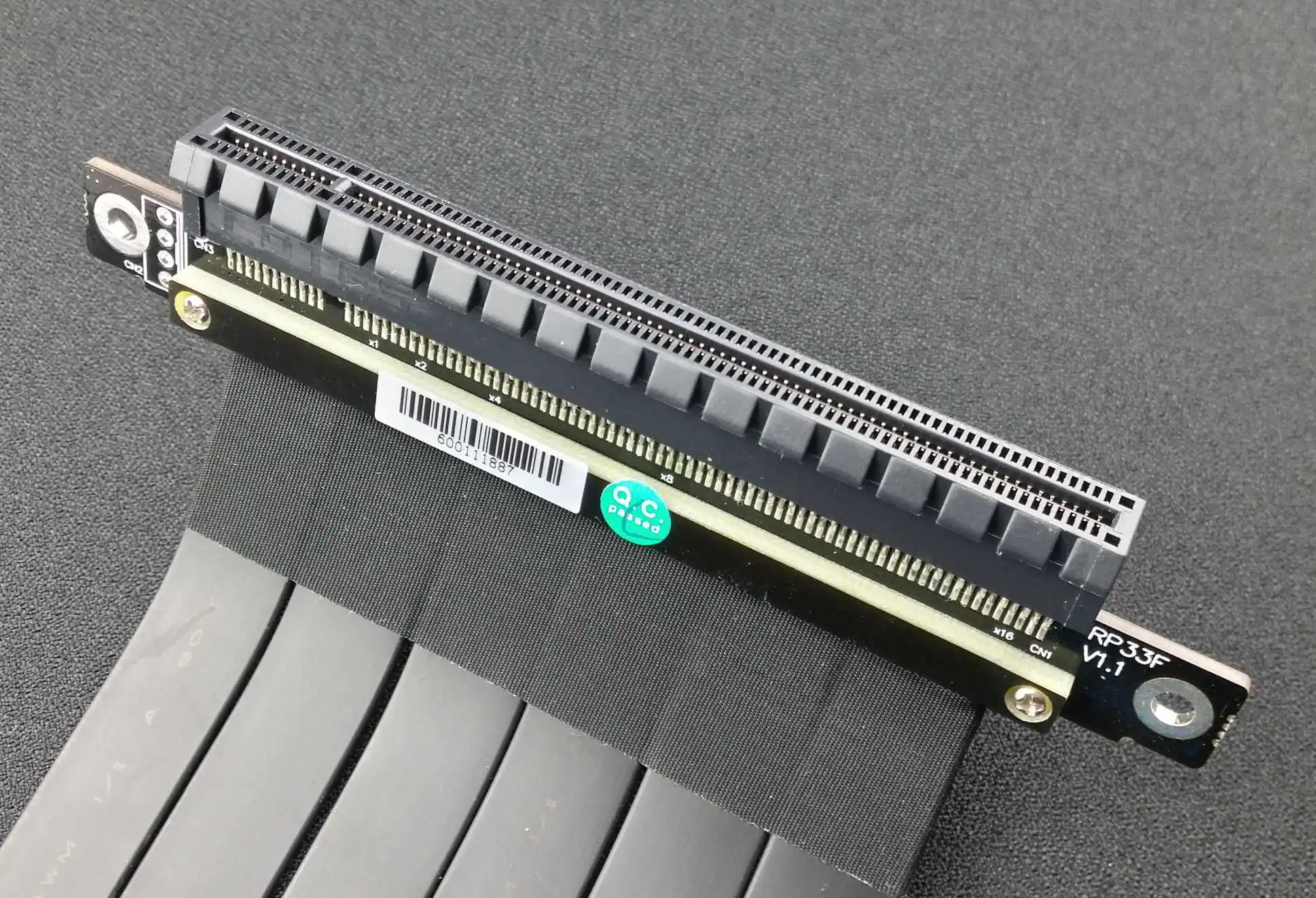

Imagen del producto:

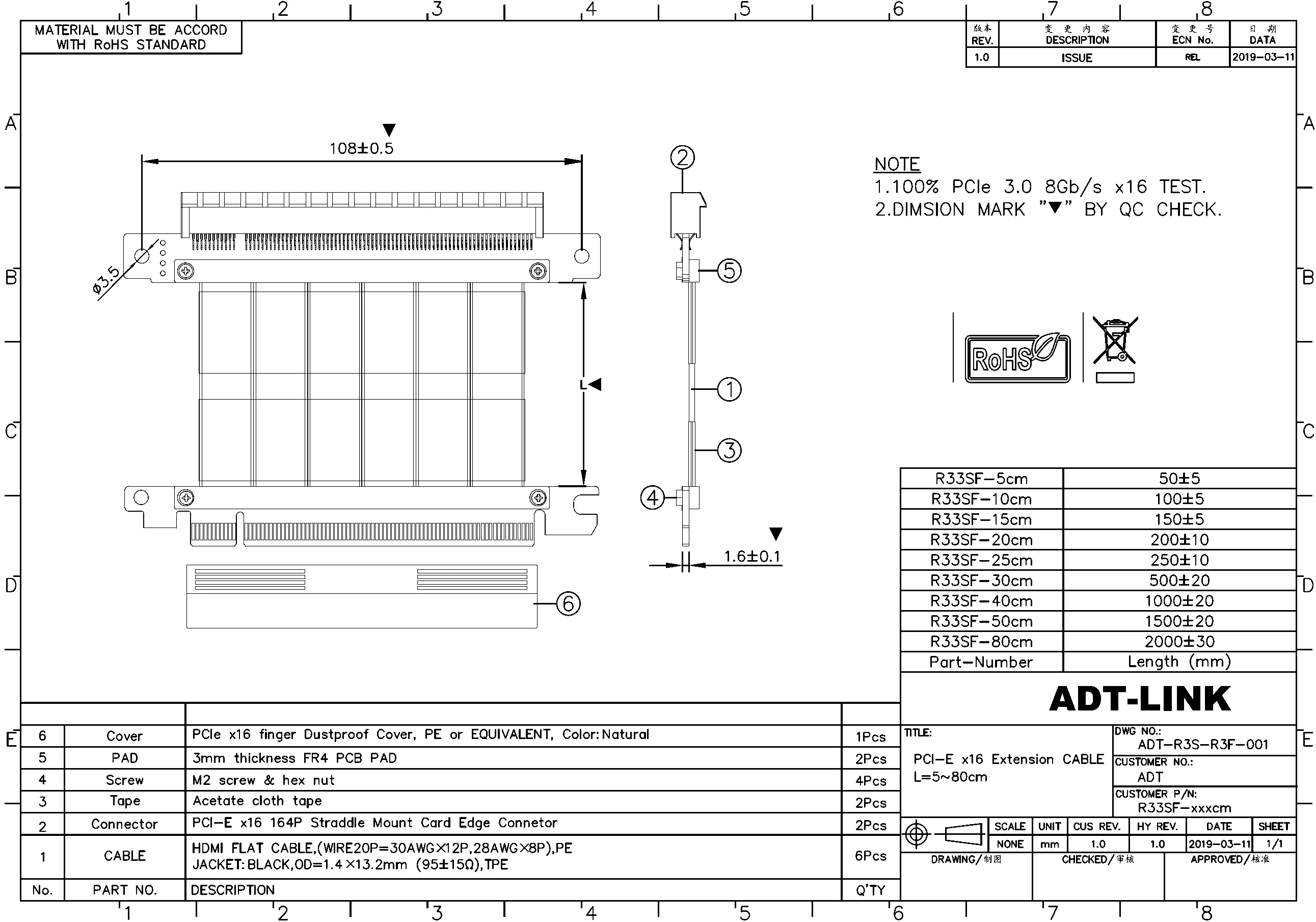

¿Cuál es la distancia entre los orificios de los tornillos de posicionamiento para el modelo R33SF/SL/SR?
Como se muestra en la siguiente figura, el espacio entre los orificios del tornillo es de 10,8 cm

Resumen de problemas técnicos

¿Qué chasis admite el cable de extensión de la tarjeta gráfica de ADT Electronics? ¿Cuál es la diferencia? ¿Conexión de modelo y producto?
Este producto es una versión universal. Si su chasis admite la función vertical de la tarjeta gráfica, elija un cable de extensión dedicado. El chasis compatible y la lista de conexiones de bebé del cable de extensión son los siguientes:
Chasis compatible: Chasis de la marca ATX
Chasis compatible: Chasis personalizado ITX, de la marca ITX, de la marca:
Las posiciones de los orificios de los tornillos del chasis anterior son diferentes y no se pueden usar universalmente. Es importante elegir el modelo correcto según la marca del fabricante de su chasis. Si no está seguro de cómo elegir, proporcione su modelo de chasis al Servicio de Atención al Cliente, quien lo ayudará a seleccionar el modelo.
¿Cuál es la diferencia en la dirección de la línea de extensión, girando 90 grados a la izquierda (SL), 180 grados horizontal (SF) y 270 grados a la derecha (SR)?

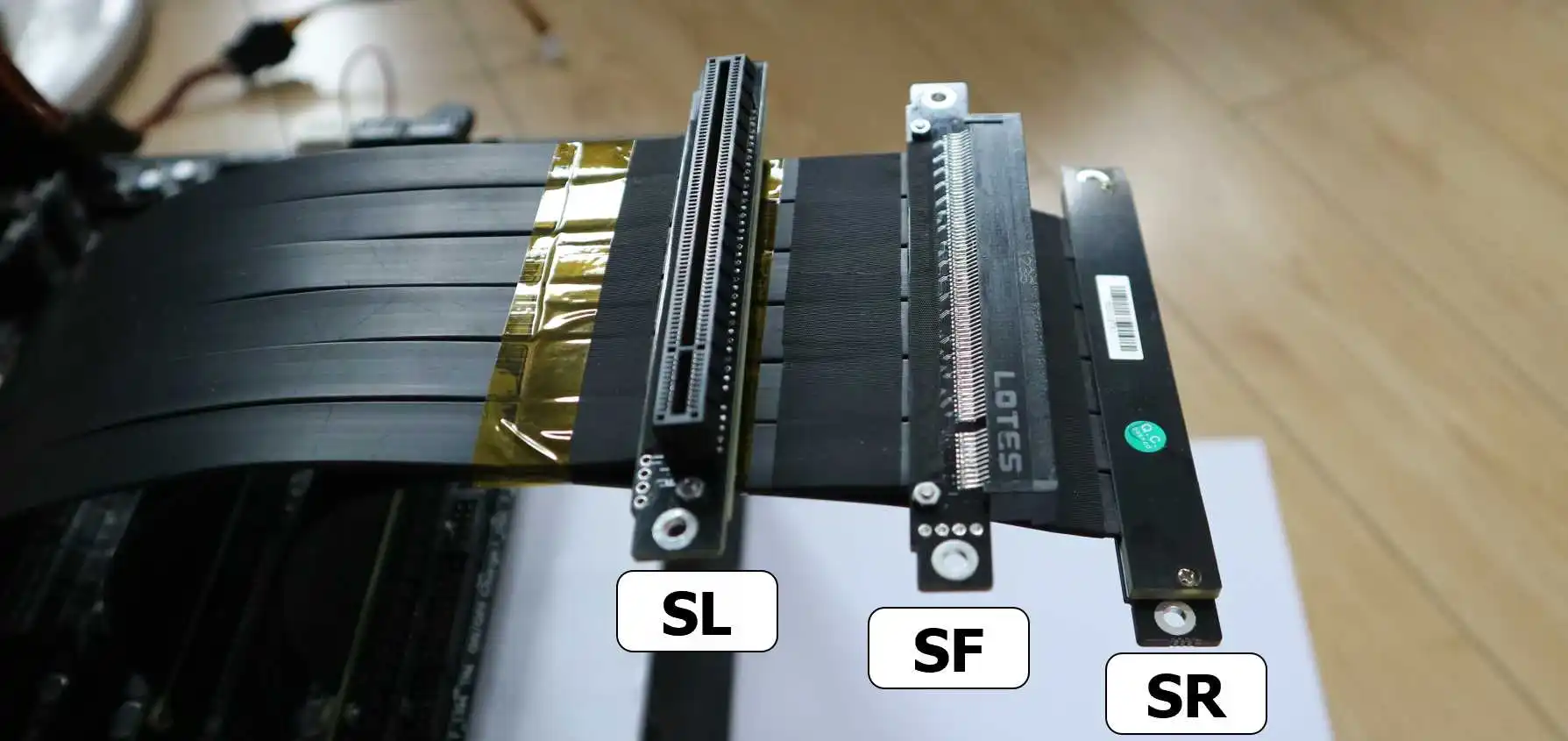

Abajo: SL = vertical, SF = madera contrachapada, SR = invertido
SL: conector PCIe y placa PCB con un ángulo vertical de 90 grados
SF: conector PCIe y abrazadera plana de placa PCB de 180 grados
SR: conector PCIe y placa PCB invertida 270 grados

¿Cuál es la calidad del cable? ¿Hay algún blindaje?
Sin blindaje metálico, utilizando polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética de polímeros conductores para evitar emisiones de entrada o salida de frecuencia electromagnética, minimizar la interferencia y la degradación del rendimiento y reducir el peso del extensor.

¿Grosor del alambre? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,4mm, con una dureza relativamente dura que se puede doblar o plegar sin afectar su uso

¿Qué tan compatible es el cable de extensión? ¿Puede elegir cartas?
Admite todos los modelos de tarjetas gráficas sin problemas de selección de tarjetas y compatibilidad.
¿Por qué el rendimiento es bajo después de conectar un cable de extensión? ¿O está atascado o no funciona?
Hay tres problemas comunes con un rendimiento lineal insuficiente o una funcionalidad anormal cuando se conecta a una tarjeta gráfica:
1. Error de montaje del cable de extensión. El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU, mientras que otras ranuras tienen un rendimiento deficiente.
2. El terminal dorado o la ranura de la placa base de la tarjeta gráfica no está en buen contacto o tiene óxidos, lo que hace que la tarjeta se ralentice y tartamudee. Los puntos de contacto del dedo dorado deben estar limpios,
3. La placa base está envejecida, la tarjeta gráfica está envejecida y no se recomienda usar cables de extensión para dispositivos que han estado en uso durante más de 4 años.
En la prueba de rendimiento de la tarjeta gráfica, es normal que la pérdida de puntos de funcionamiento esté dentro de las dos milésimas. Si la pérdida de puntos de funcionamiento es más de dos milésimas, es anormal.
¿Por qué hay un problema de pérdida con el cable de extensión de la tarjeta gráfica?
Cuanto más corto sea el cable, mayor será la señal y más largo el cable. Los tres problemas principales de atenuación de la señal, interferencia de la señal y retraso de la señal se harán más evidentes, que son las razones de la ocurrencia de pérdidas. La longitud de la línea medida del producto es inferior a 60 centímetros, y PCIe 3,0 puede funcionar a toda velocidad. Si supera los 70 centímetros, la señal decaerá.
La pérdida de una línea de extensión con una longitud de 10cm es de aproximadamente 0.1%, la pérdida de una línea con una longitud de 20cm es de aproximadamente 0.2%, y la pérdida de una línea con una longitud de 30cm es de aproximadamente 0.3%
¿Por qué las tarjetas gráficas x16 solo miden X4 o x8? ¿La ralentización afectará al rendimiento de la tarjeta gráfica?
Aunque la placa base tiene una interfaz 16x, los pines de la ranura PCIe de la placa base pueden no estar completamente llenos, y sin pines completamente completos, no puede alcanzar x16, en su mayoría solo X4 o x8. Esto afecta al rendimiento de la tarjeta gráfica.
Medición de eficiencia del producto: X1 30%; X2 55%; X4 90% ; x8 99.5% ; x16 100%

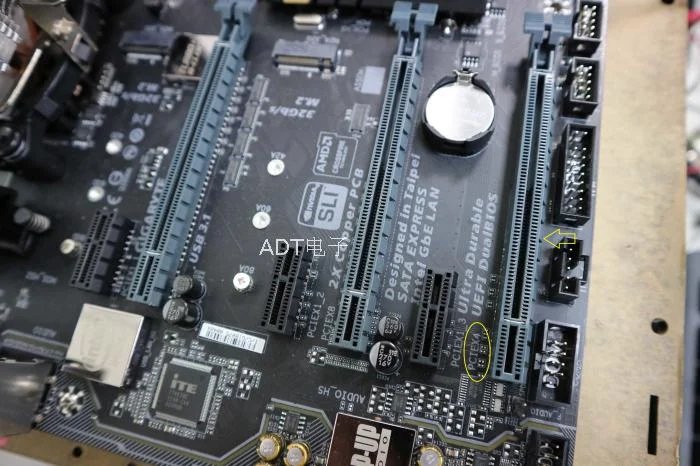

La flecha amarilla en la siguiente figura muestra que los pines solo llegan a PCIe X4, y luego todos están vacíos sin pines. El círculo amarillo indica claramente PCIEX4

Sugerencia: Inserte el cable de extensión en la ranura cerca de la CPU para lograr un rendimiento PCIe 3,0x16 DE VELOCIDAD completa. La ranura para tarjeta gráfica que está lejos de la CPU no puede lograr un rendimiento de velocidad completa.

Consideraciones de compra:

1. Al insertar cables, es importante reconocer la dirección y no insertarlos en la dirección incorrecta o fuera de posición para evitar quemar el equipo. Al insertar cables, sostenga primero el enchufe del equipo y luego Inserte el cable para evitar usar fuerza excesiva para romper los pines del enchufe. Se prohíbe doblar y tirar a menos de 2cm del punto de soldadura entre los dos extremos del cable y la placa de circuito.
2. Las capacidades de conducción de señal y otras condiciones de varias placas base y dispositivos no son las mismas. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Siempre que un cable de extensión esté conectado, la señal se perderá y habrá problemas de compatibilidad. Para aquellos con altos requisitos, por favor no compre.
3. Las tarjetas gráficas o placas base son dispositivos electrónicos que envejecerán y se oxidarán con el tiempo, y la conexión de cables de extensión solo los hará más inestables. No se admiten dispositivos antiguos. Su dispositivo no es compatible durante más de tres años. No lo compre.
4. Solo se utiliza para probar el producto y solo puede ser comprado por el ingeniero del producto. Por favor, no lo compre para otros fines.
