Cable de extensión plano de carga de datos USB 2,0 tipo C macho a tipo C macho ultrafino plegable Cable de fotografía aérea FPV de 90 grados

Nombre de marca: ADT-LINK

Nombre del producto: cable plano USB 2.0 tipo C macho a tipo C macho

Modelo de producto: serie UTT2-MM-8P

Velocidad de transferencia: USB 2.0 estándar 0,48 G/bps

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 5A dentro de 50cm; 3A dentro de 1 metro

Uso del alcance: dispositivos como placas de desarrollo MCU se conectan a cámaras industriales, cajas de discos duros, etc.a través de micro-B para fines de transmisión de datos o carga.

Aplicación del producto:teléfonos móviles, tabletas, navegadores GPS, dispositivos de almacenamiento, dispositivos de imágenes, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, extensión de dispositivo USB incorporada y uso de adaptador, conveniente para cargar dispositivos USB y transmisión de extensión de micrófono de auriculares USB, etc.Y otros propósitos .

Consejos de adquisición: asegúrese de comprar primero 1 o 2 muestras y luego comprar al por mayor después de probarlas y verificar que sean correctas.

Restricción de compra: este producto está diseñado para conectarse a dispositivos USB integrados.No es apto para uso externo general.Está limitado al ingeniero del producto especificar la compra.Los compradores individuales no deben realizar un pedido de compra.Este producto tiene una estructura frágil y no es apto para uso civil.No es fácil de usar para fines generales.

Descripción del número de pieza de la serie ADT USB:

S=USB-A; C=USB-C; W=USB-B; F=USB-E

Descripción de la longitud del cable:

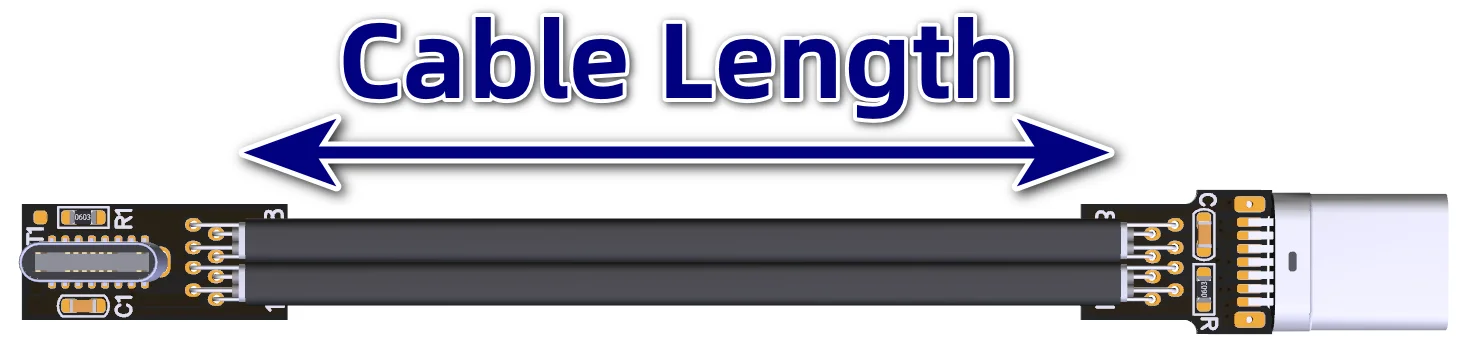

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.

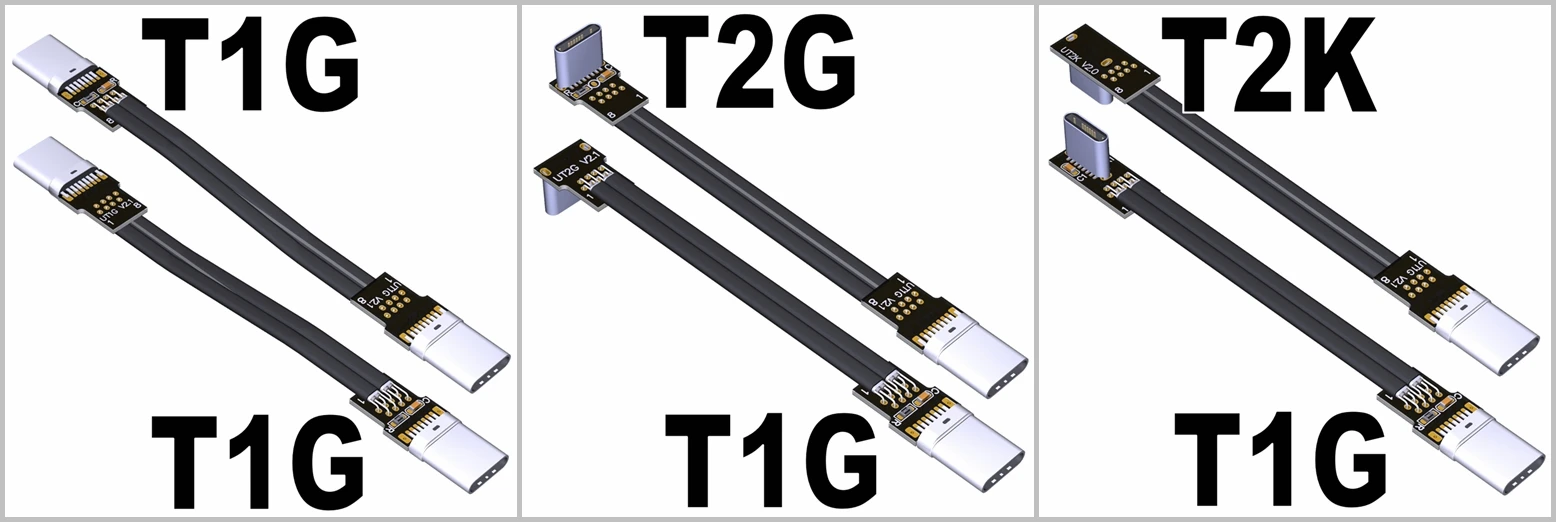

Lista de productos:

Velocidad

Número de pieza

Descripción del producto

USB2.0

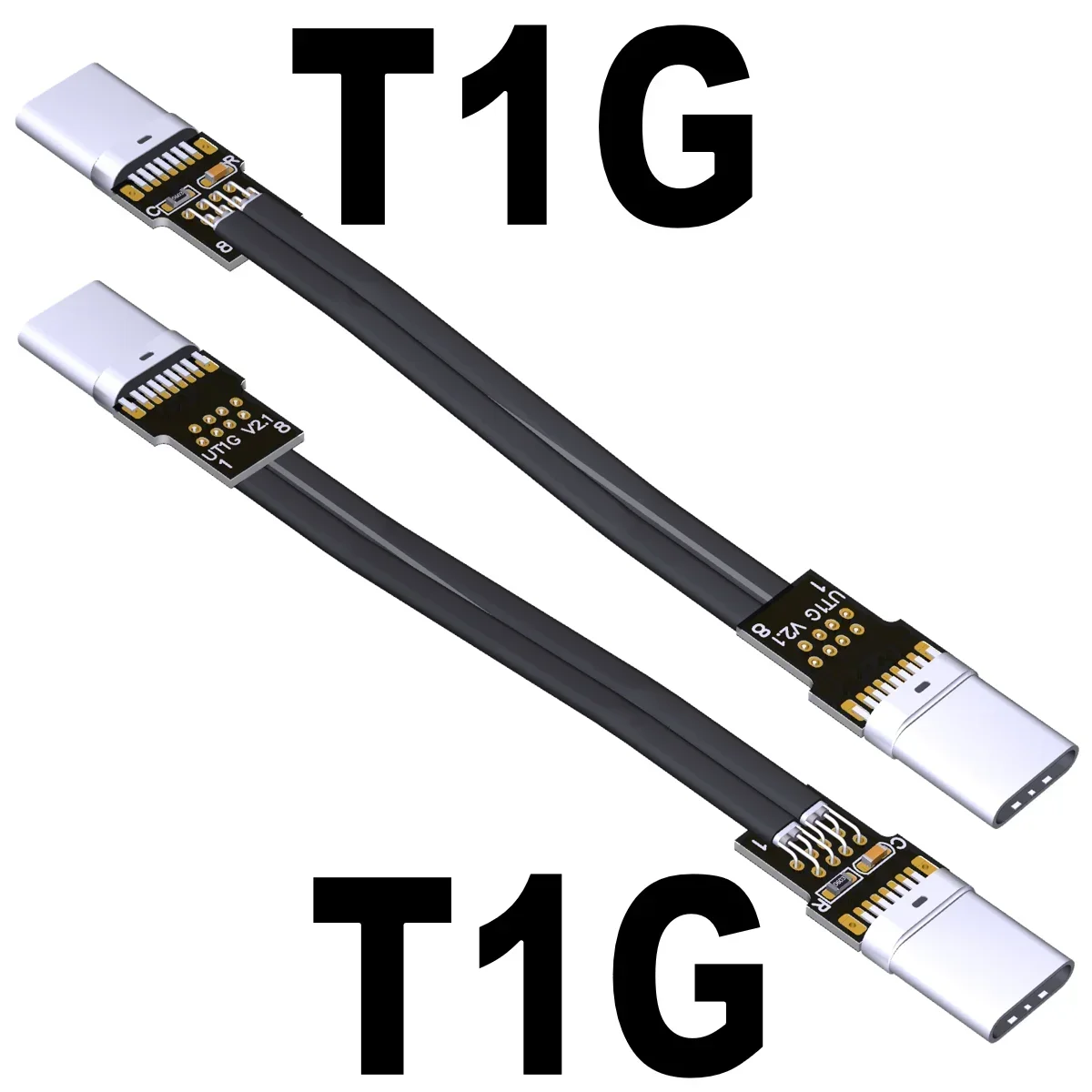

UT1G-UT1G

Cable plano USB 2.0 tipo C macho a tipo C macho

USB2.0

UT1G-UT2G

Cable plano USB 2.0 tipo C macho a tipo C macho con flexión arriba

USB2.0

UT1G-UT2K

Cable plano USB 2.0 tipo C macho a tipo C macho con flexión izquierda

USB2.0

UT2G-UT2G

Cable plano USB 2.0 tipo C doblado hacia arriba macho a tipo C macho doblado hacia arriba

USB2.0

UT2G-UT2K

USB 2.0 Tipo-C Doble hacia arriba macho a Tipo-C Cable plano macho con flexión izquierda

USB2.0

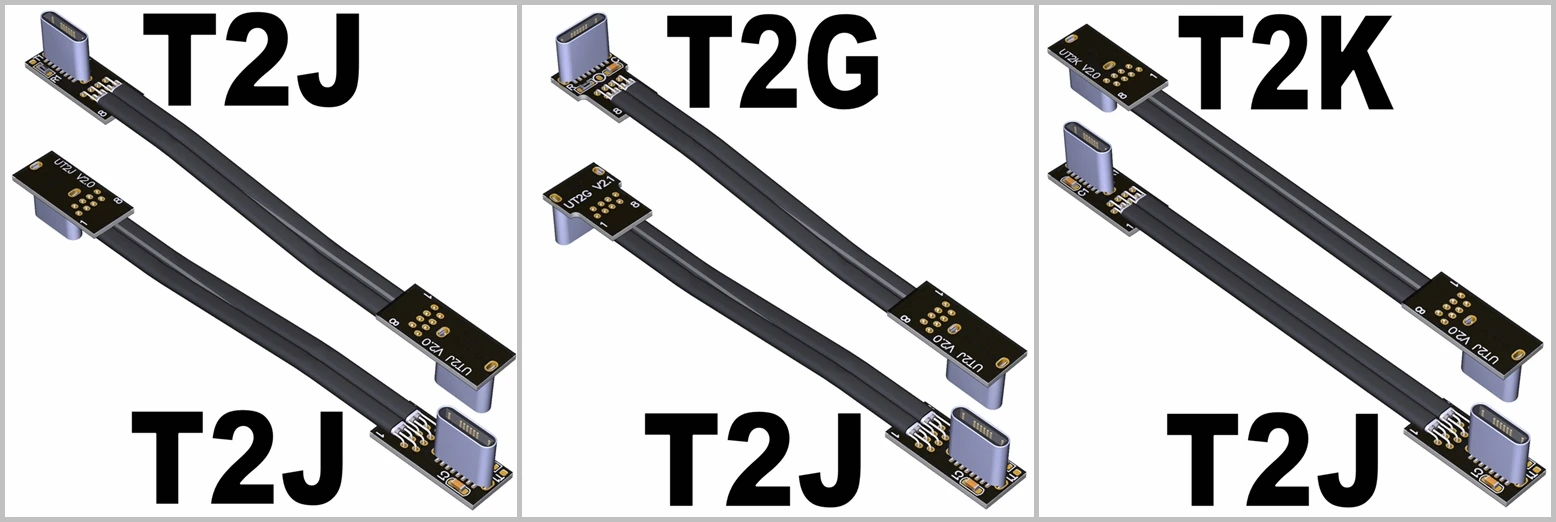

UT2J-UT2G

Cable plano USB 2.0 tipo C macho con flexión derecha a tipo C macho con flexión arriba

USB2.0

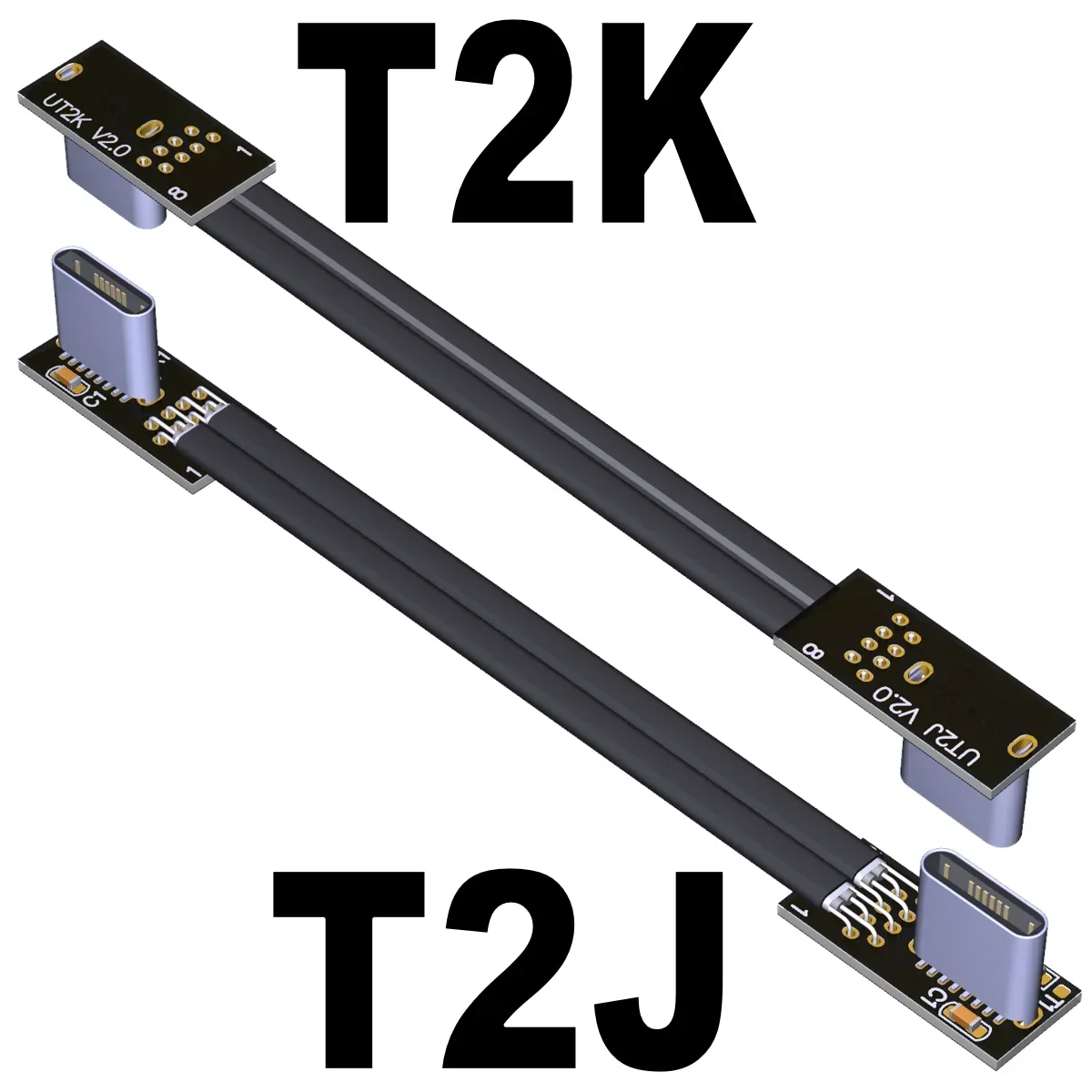

UT2J-UT2K

Cable plano USB 2.0 tipo C macho de flexión derecha a tipo C macho de flexión izquierda

USB2.0

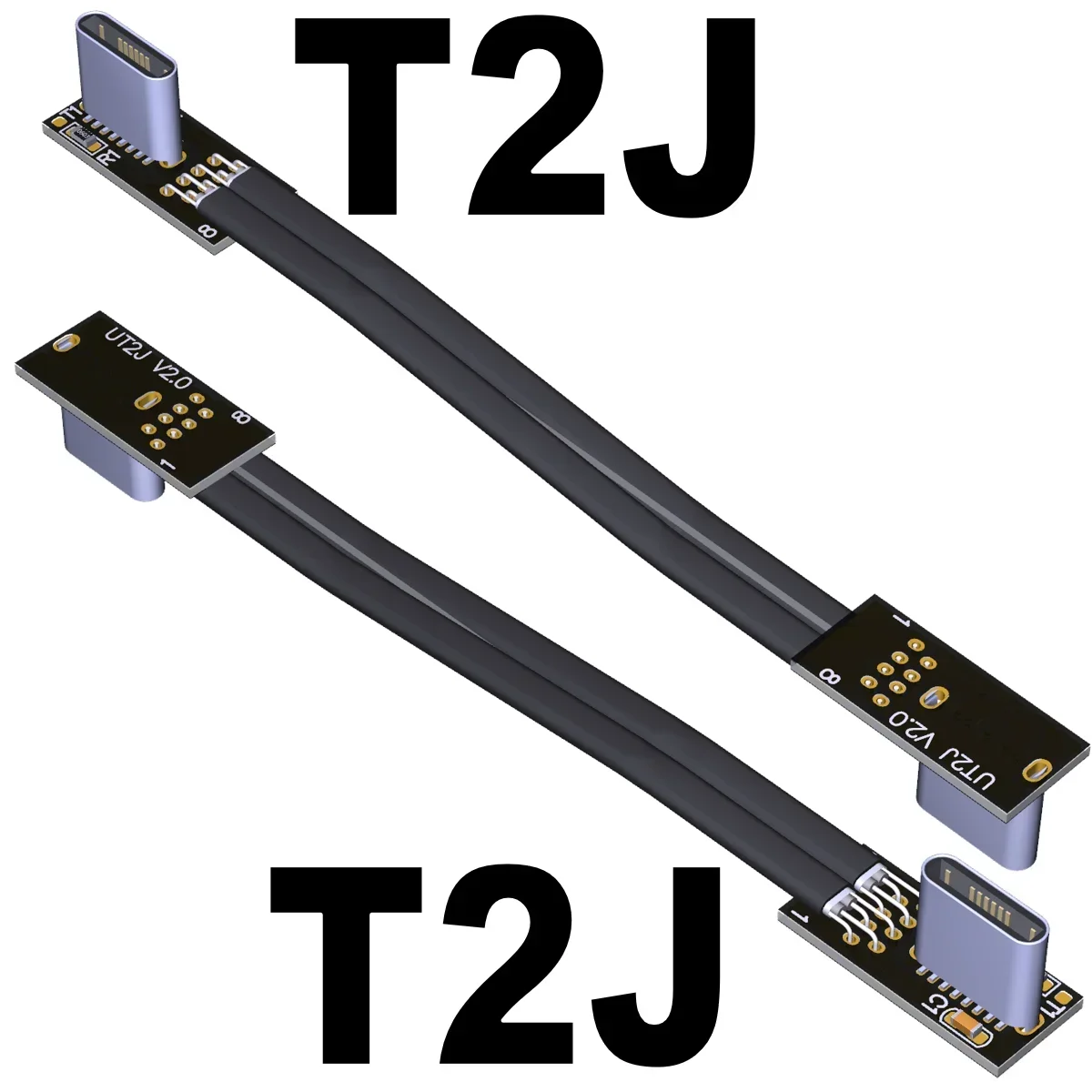

UT2J-UT2J

Cable plano USB 2.0 tipo C macho de flexión derecha a tipo C macho de flexión derecha

Ventajas del producto:

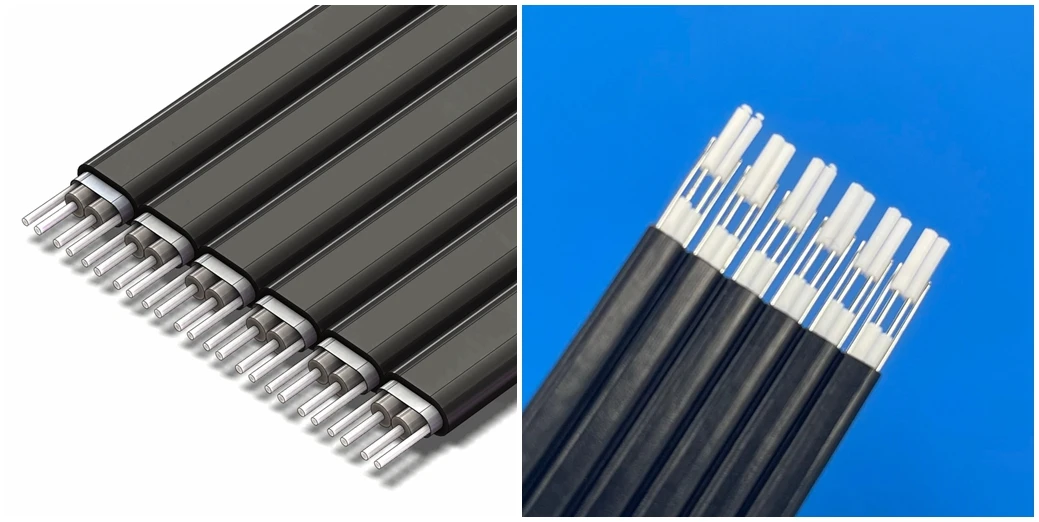

I.Ventajas del cable, utilizando el cable diseñado por ADT, el cable es liviano, delgado y plano, y el cable central está blindado con papel de aluminio para evitar interferencias.

2.La ventaja de la longitud de la línea, de 3 cm a 3 m puede aceptar personalización

3.Diseño de cable multinúcleo, admite alta estabilidad de corriente

Cuatro.PCB utiliza materiales de alta calidad de alta frecuencia y baja resistencia, la mano de obra de PCB es precisa, la PCB utiliza una placa de alto TG, el espesor del cobre se espesa a 1 oz, el diseño de refuerzo del circuito de alimentación de PCB, el cable multinúcleo del cable está diseñado para fortalecer el uso de 2 VBUS y 4 conexión a tierra, por lo que el cable central de la fuente de alimentación alcanza 6, la corriente de transmisión es más fuerte y admite alta corriente de 5 V/6 A.

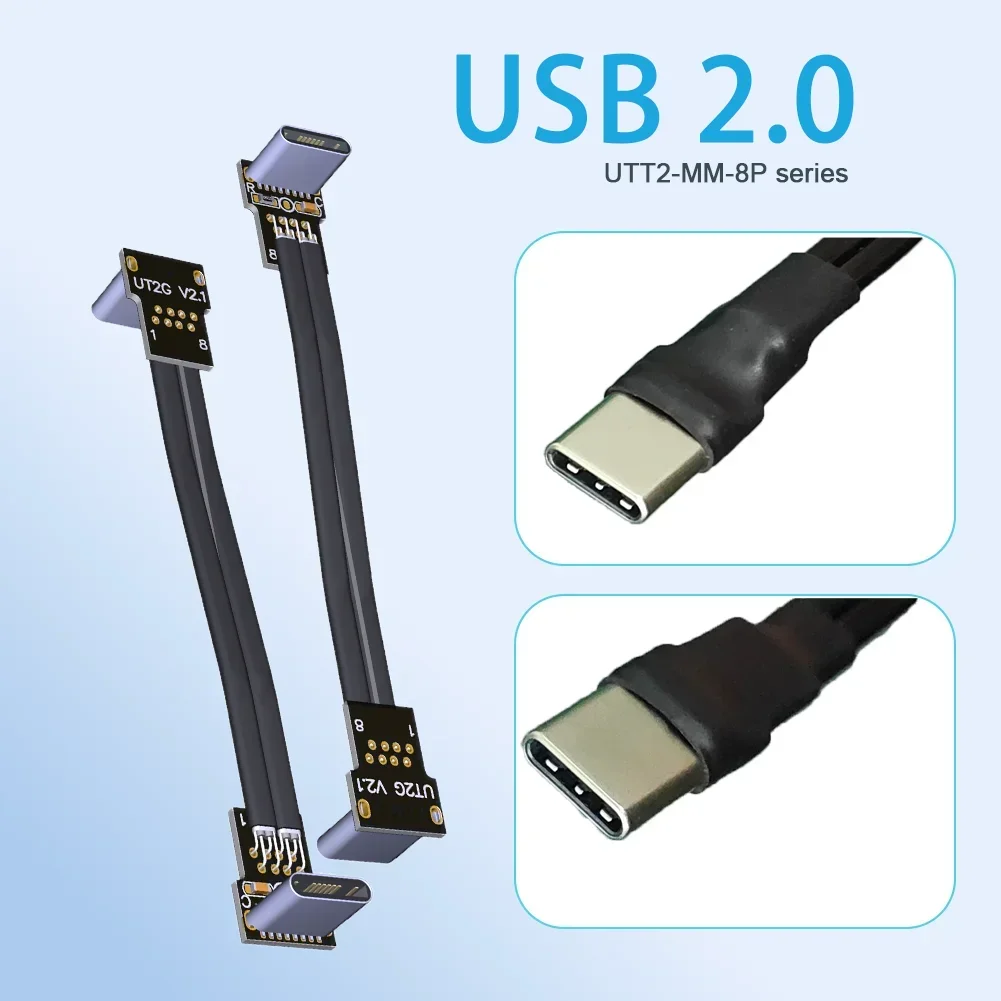

Imagen del producto:

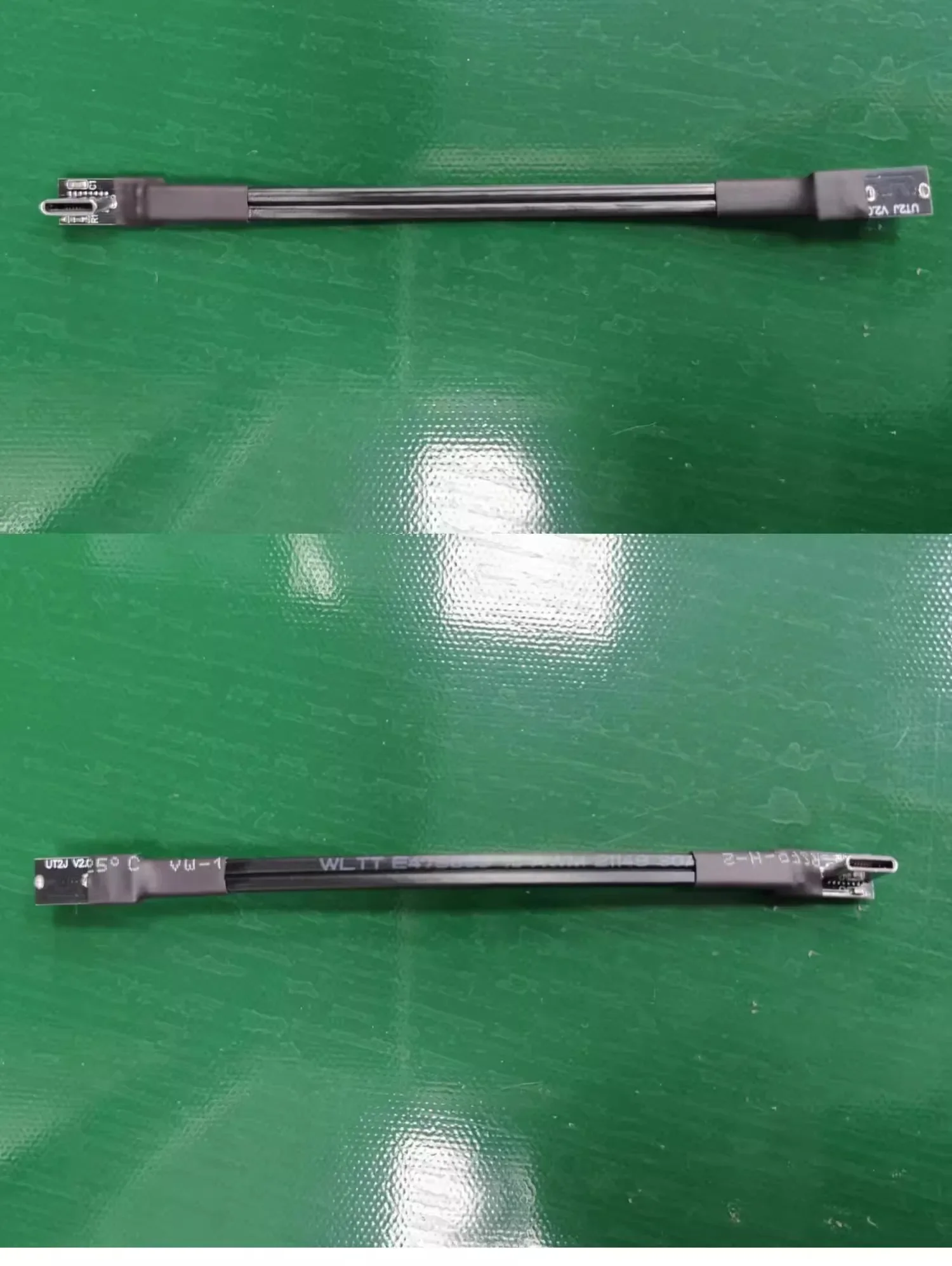

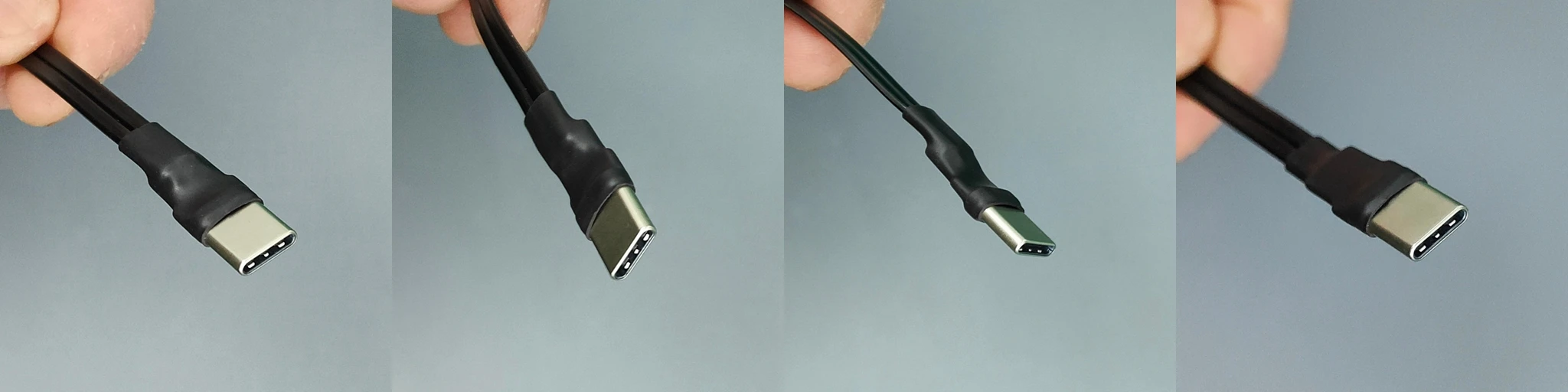

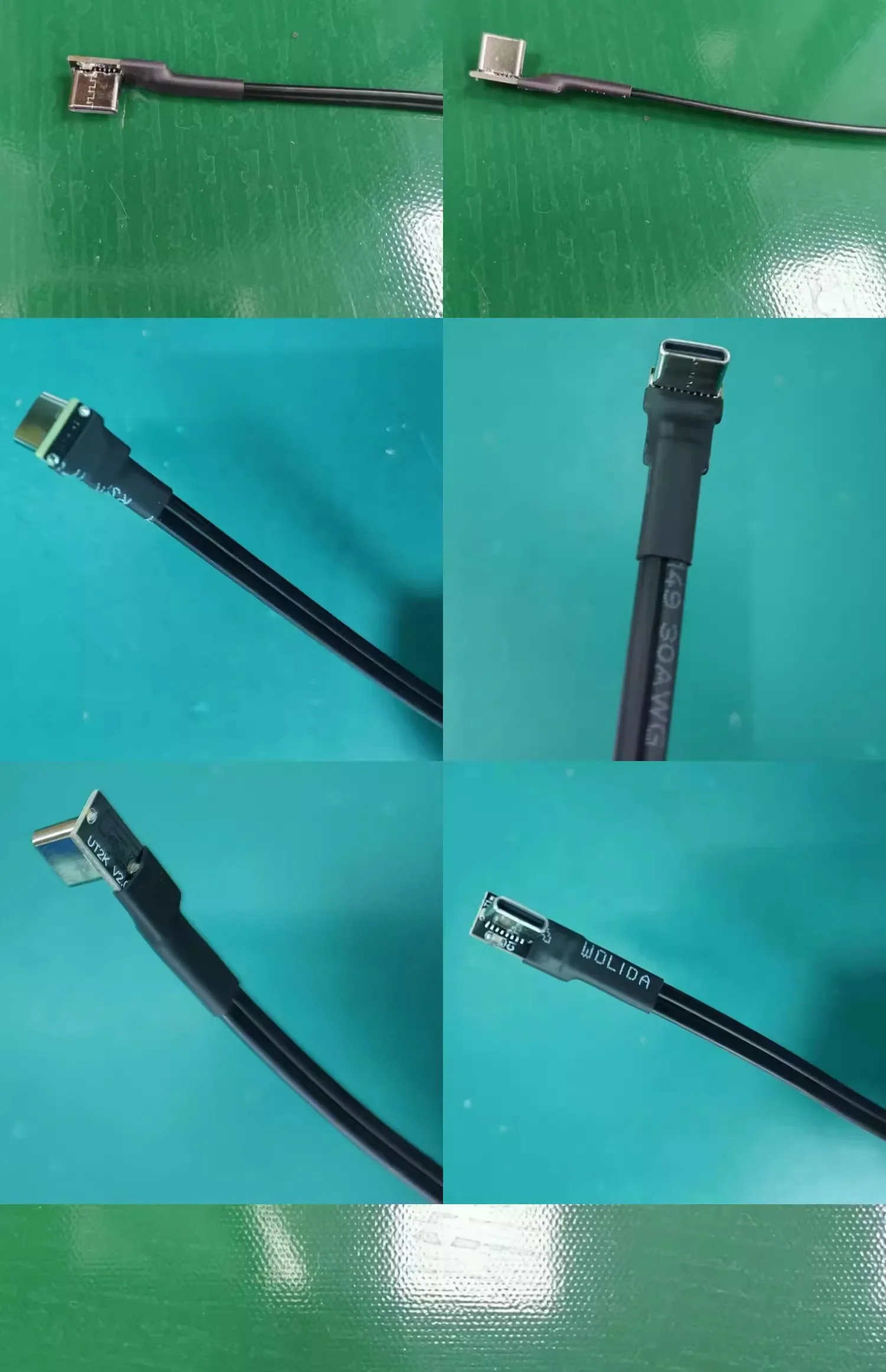

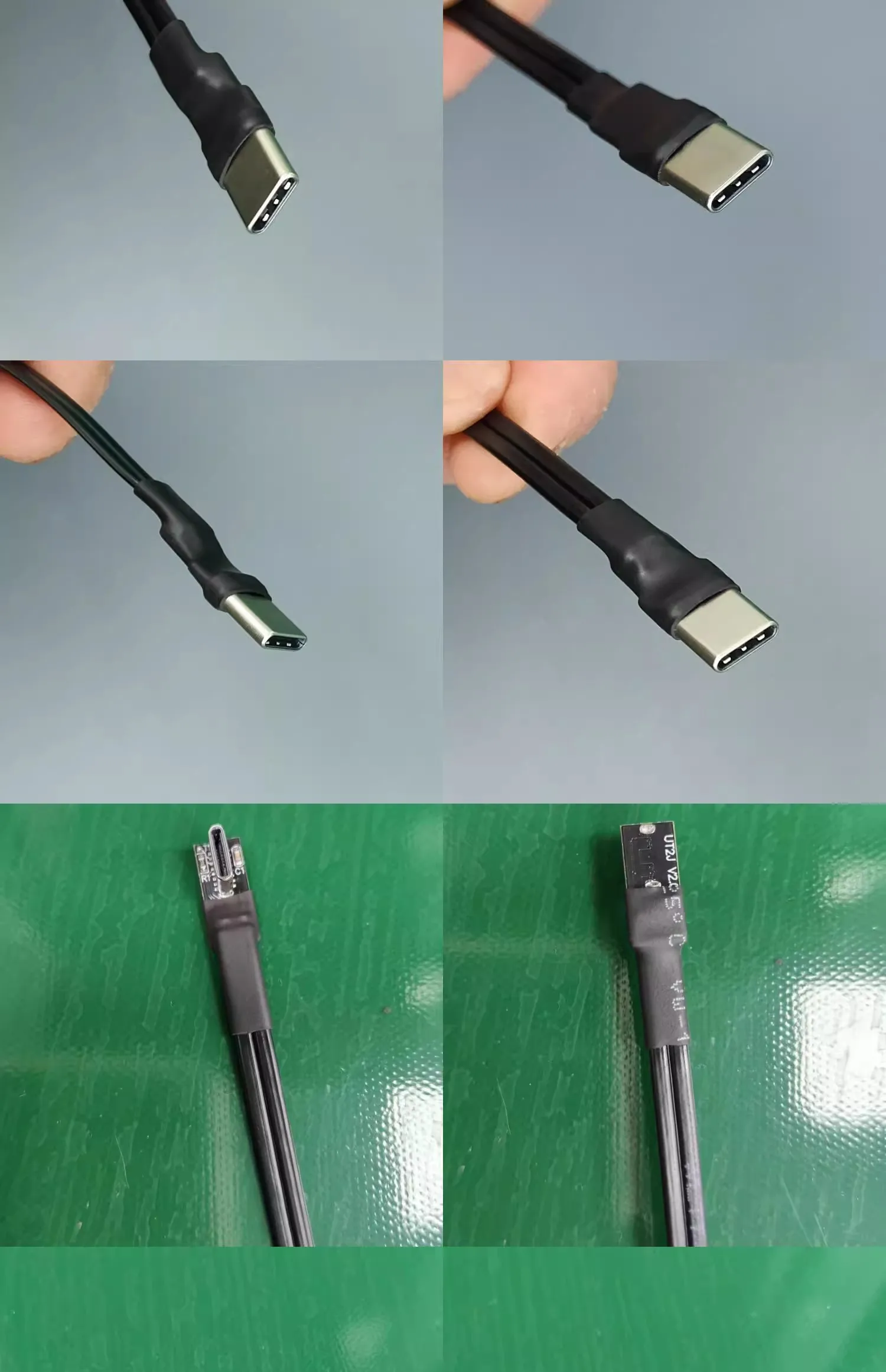

Toma real del producto:

Resumen de las cuestiones técnicas:

¿Se pueden dividir cables y conectores de PCB?

No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.

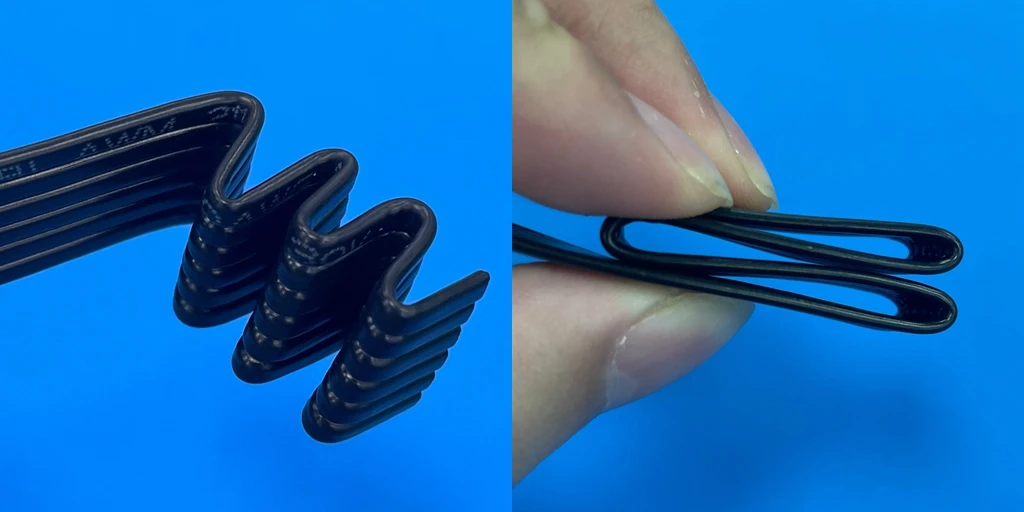

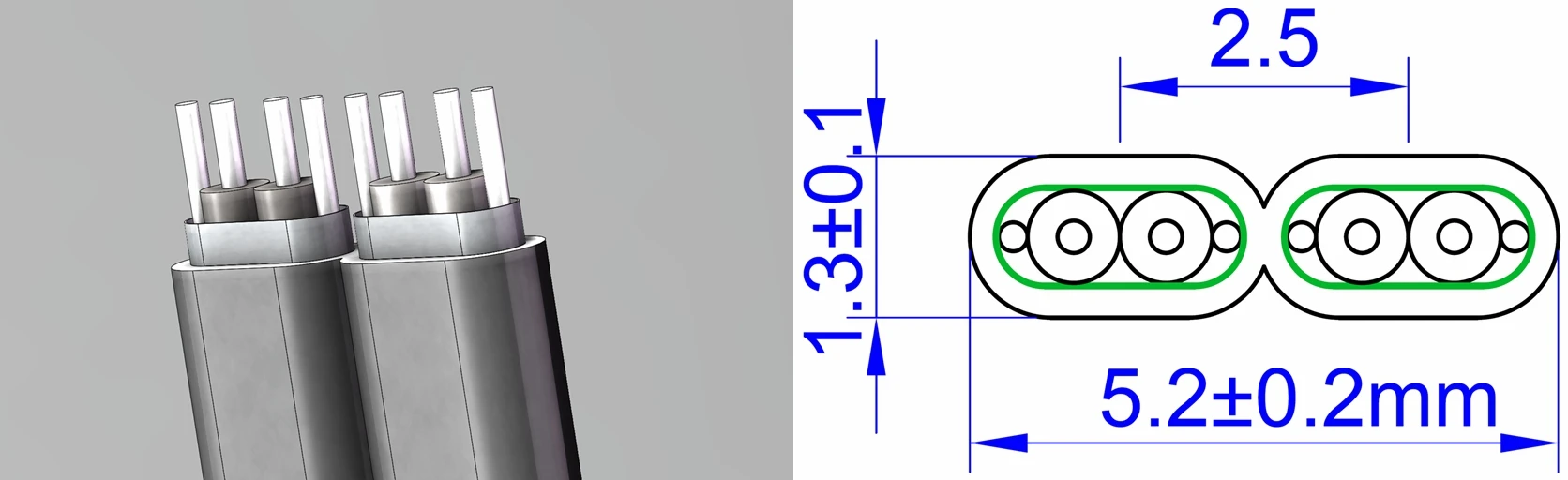

¿Grosor del cable?¿Se puede doblar?

El grosor del alambre es de 1,3 mm y se puede doblar y doblar sin afectar el uso.

¿Existe algún blindaje EMI para el cable?

Sí, hay un escudo metálico. El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
