Nombre de la marca: ADT-LINK

Nombre del producto: cable plano USB 3,2 tipo C macho a tipo C macho (compatible con OTG).

Modelo del producto: serie

Velocidad de transferencia: USB 3,2G estándar 20/BPS ( Gen2x2 20Gbps dentro de 50cm ; gen1x2 10Gbps dentro de 3 metros)

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 3A dentro de 50cm;1.5A dentro de 1 metro

Aplicación del producto:Teléfono móvil, tableta, navegador GPS, dispositivo de almacenamiento, dispositivo de video, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, transferencia de extensión de dispositivo USB incorporada, conveniente para la carga de dispositivos USB y la transmisión de extensión de señal USB y otros fines.

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales.

Descripción del número de pieza de la serie ADT USB:

S =; C = 1, 2; W = 2, 2; F = 3, 3
Descripción de la longitud del cable:

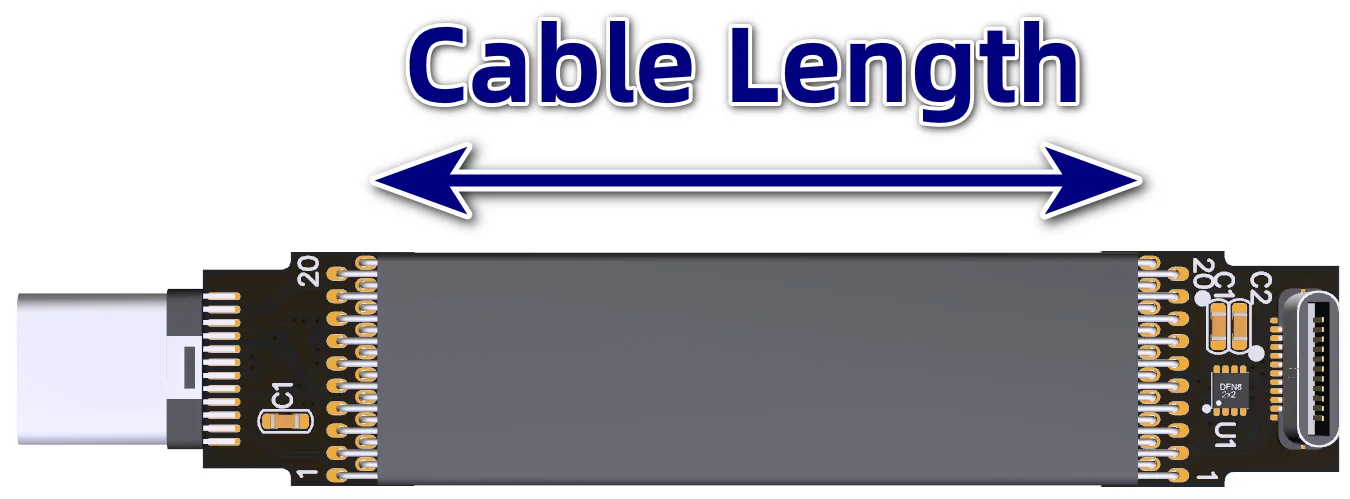

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

Descripción del modelo del producto:

Nombre del producto

Modelo de producto

Señal diferencial

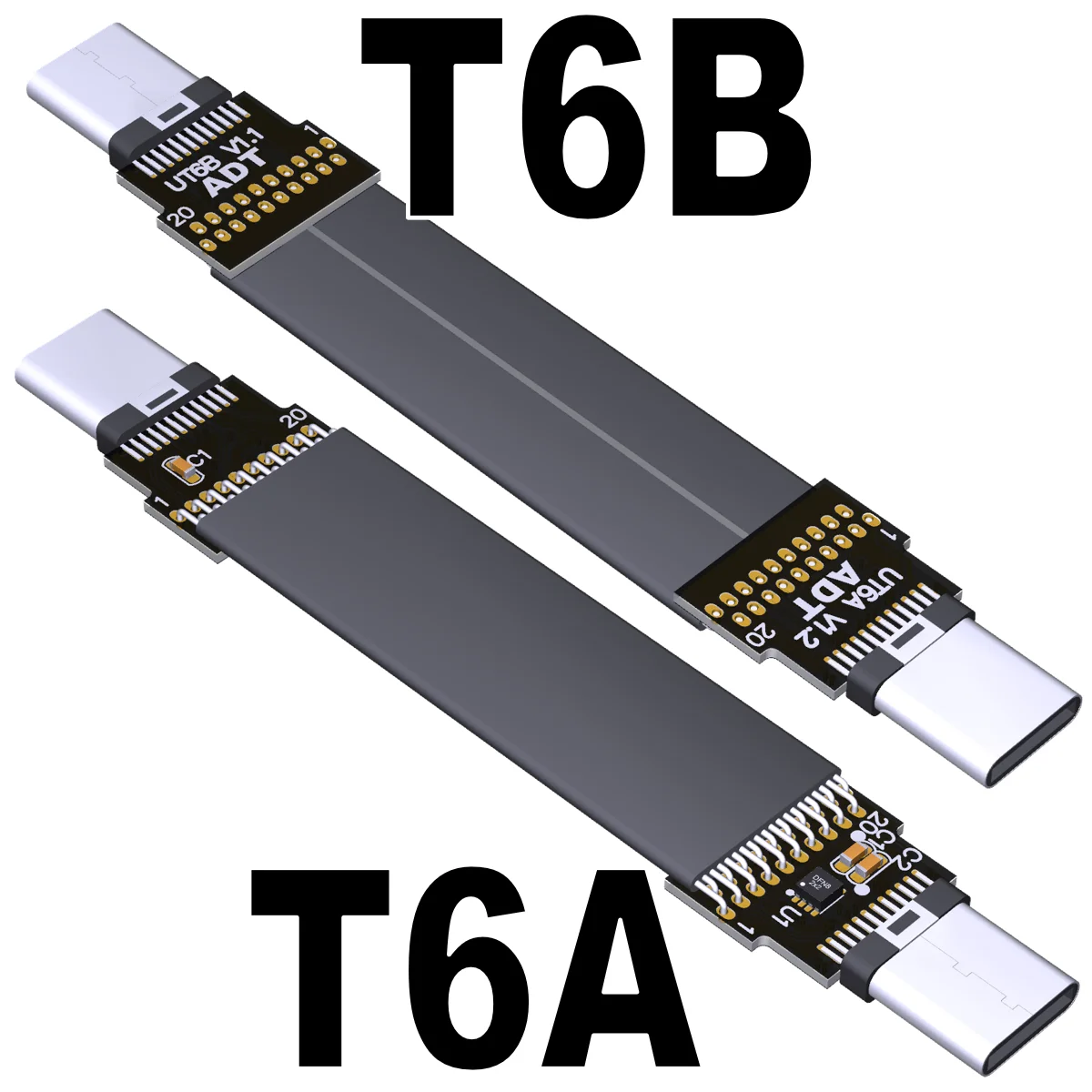

USB 3.2Macho recto tipo C A cable macho recto tipo C Con chip

UT6A-UT6B

20G o 10G + señal de vídeo

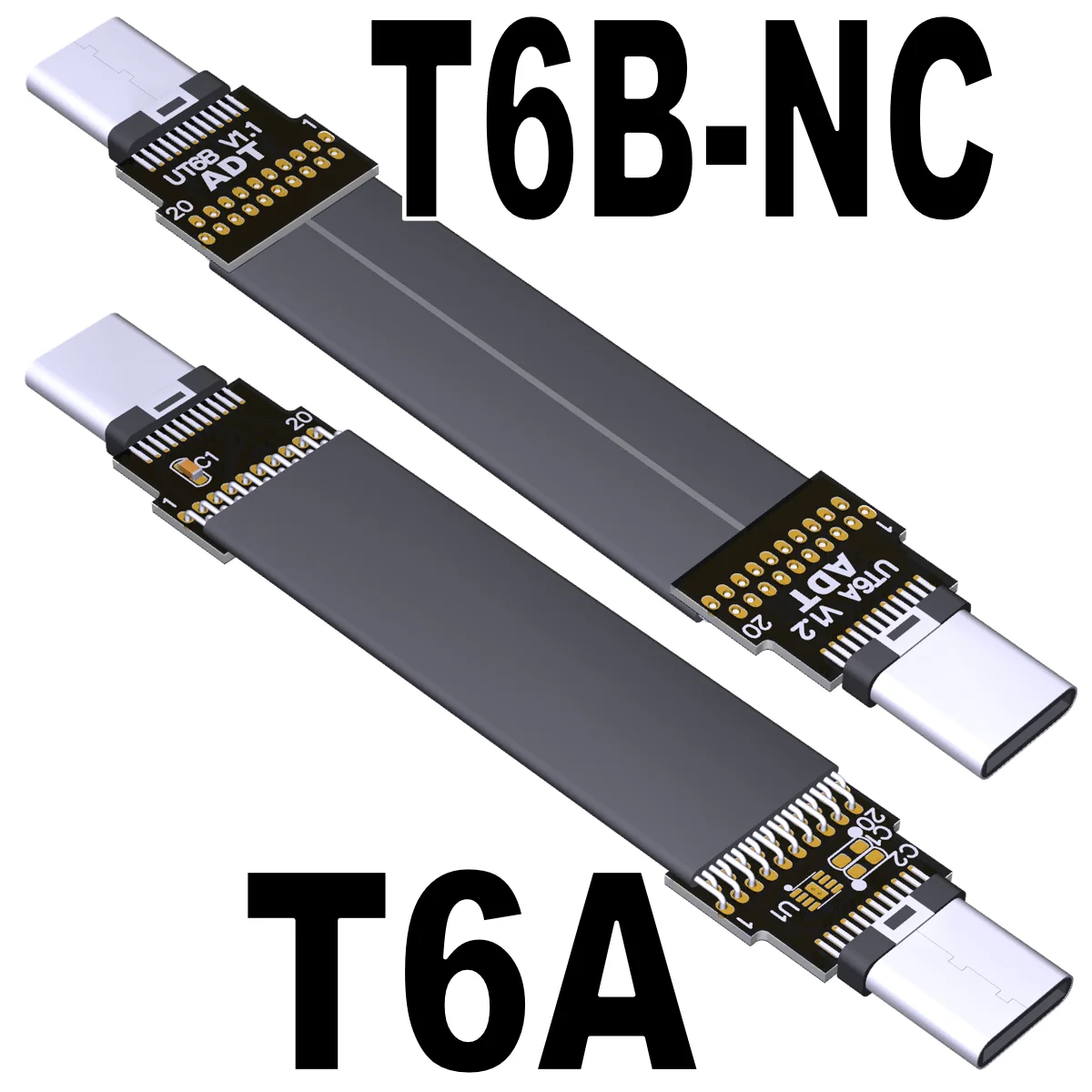

USB 3.2Macho recto tipo C A cable macho recto tipo C Sin chip

UT6A-UT6B-NC

20G o 10G + señal de vídeo

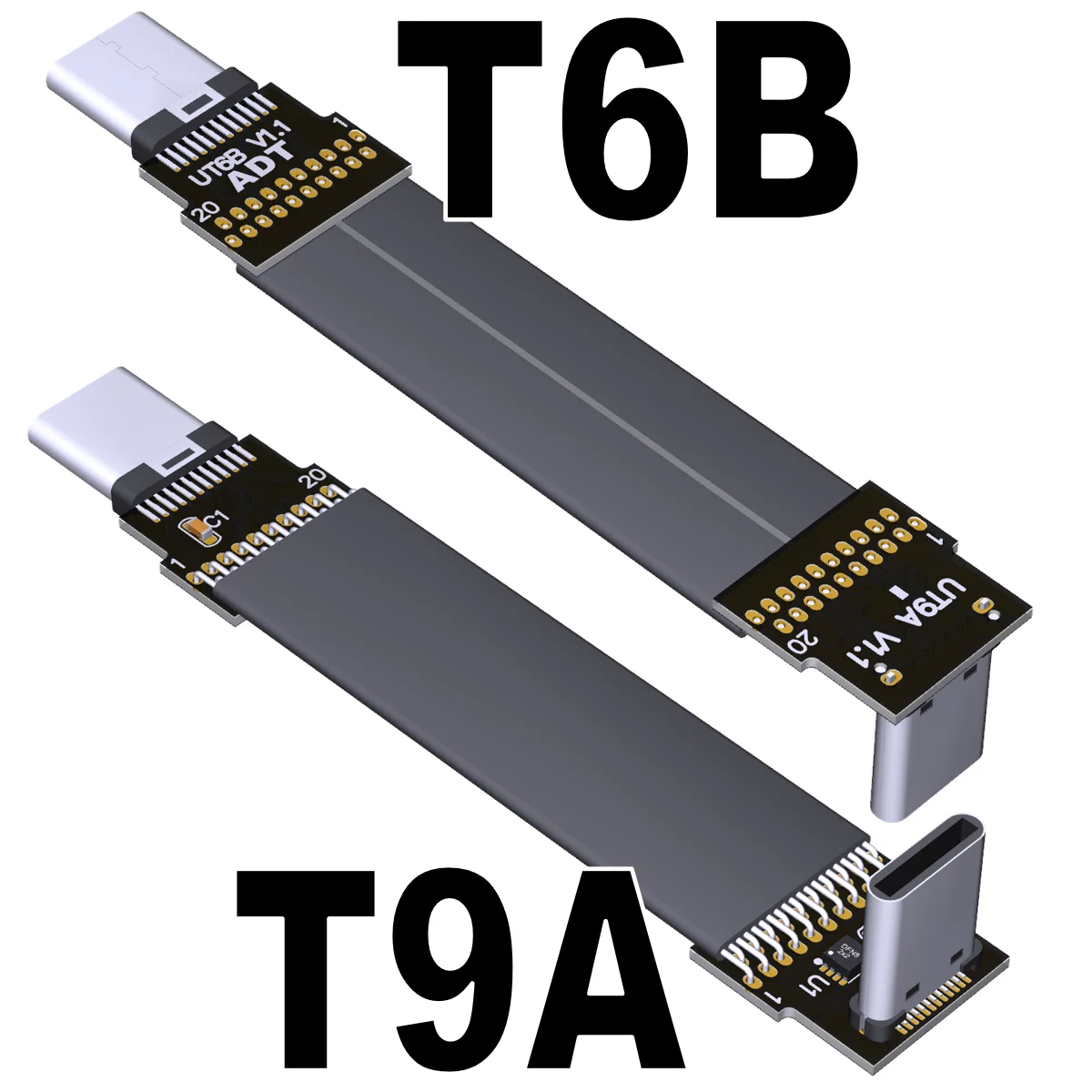

USB 3.2Tipo CCodoHombre A tipo CRectoCable macho Con chip

UT9A-UT6B

20G o 10G + señal de vídeo

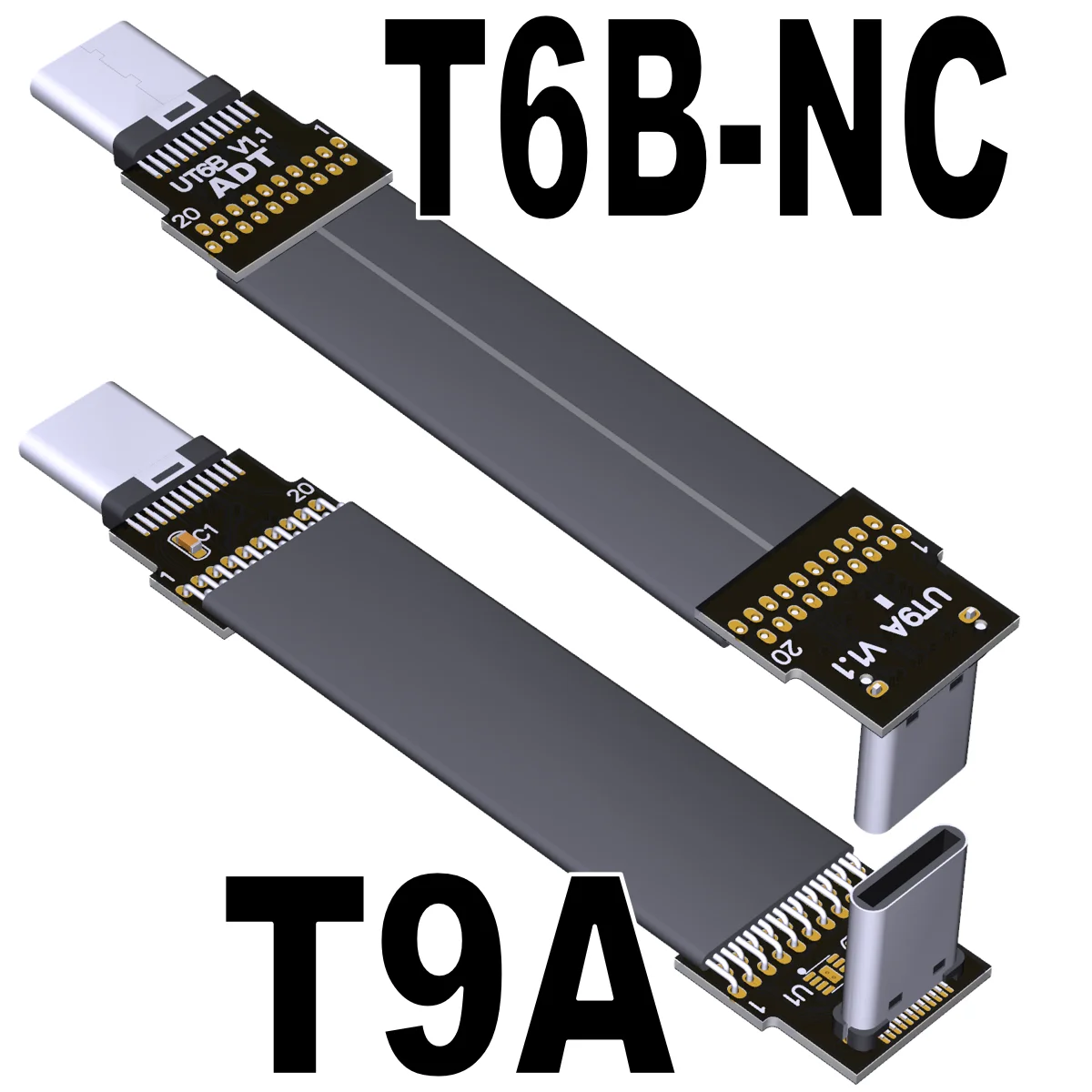

USB 3.2Tipo CCodoHombre A tipo CRectoCable macho Sin chip

UT9A-UT6B-NC

20G o 10G + señal de vídeo

Nota 1: conector macho recto tipo C T6A/T6B
Conector hembra recto tipo C T7B
Conector macho tipo C en ángulo T9A
El modelo con-NC indica que no hay chip e-mark.

Nota 2: ancho de banda de velocidad: La longitud del cable admite velocidad Gen2 dentro de 50cm, velocidad gen1 dentro de 3 metros.

Nota 3:¿Cuál es la diferencia entre el modelo de producto T6A/T9A con chip y sin Chip?

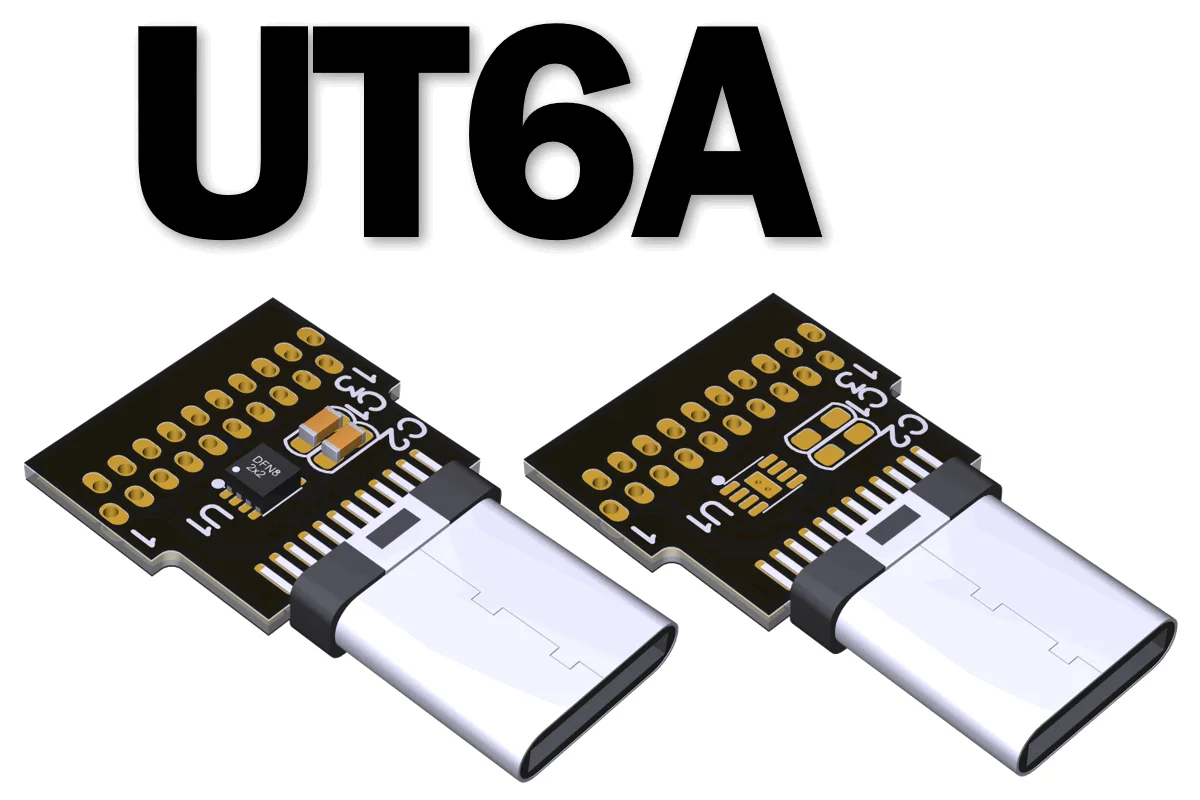

T6A/T9A con chip se refiere a la PCB con chip e-mark RT1710 de RichTek, que admite alta corriente 3A, hasta 5A. La compatibilidad, escalabilidad y seguridad son relativamente buenas. Admite modo alternativo, mensaje definido por el proveedor (USB PD)
La versión de 2/2. 1 Sin chip solo es adecuada para uso general y no admite alta corriente. La Función de transmisión de datos USB aún se puede usar normalmente.

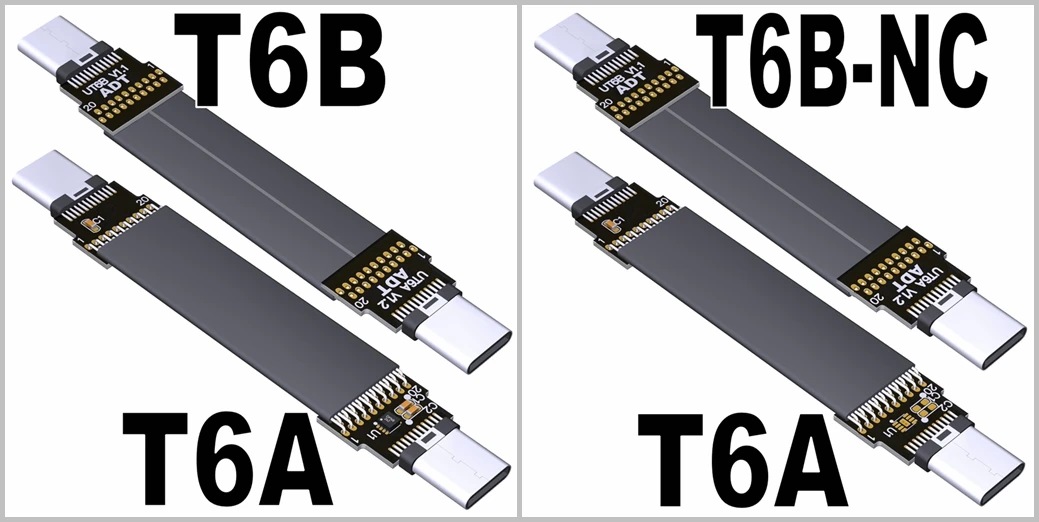

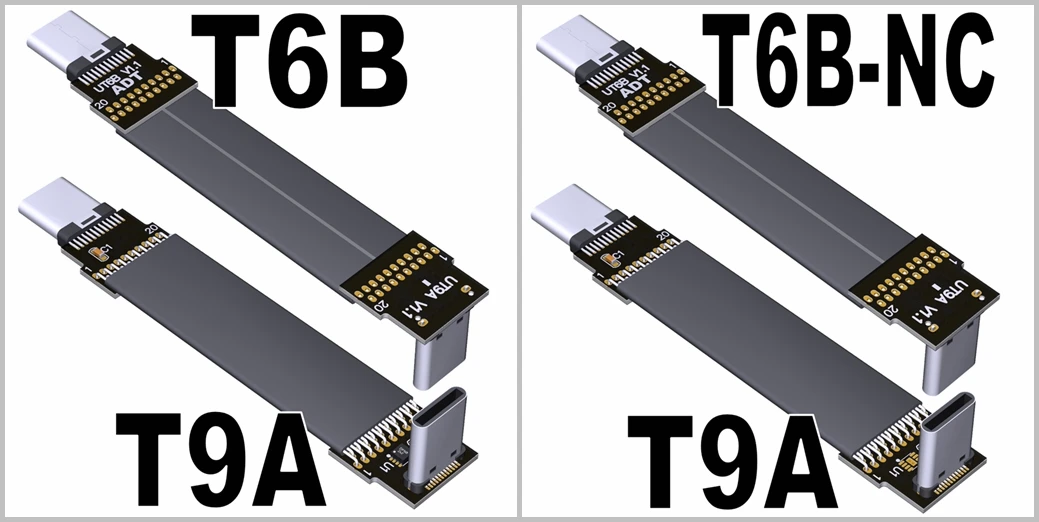

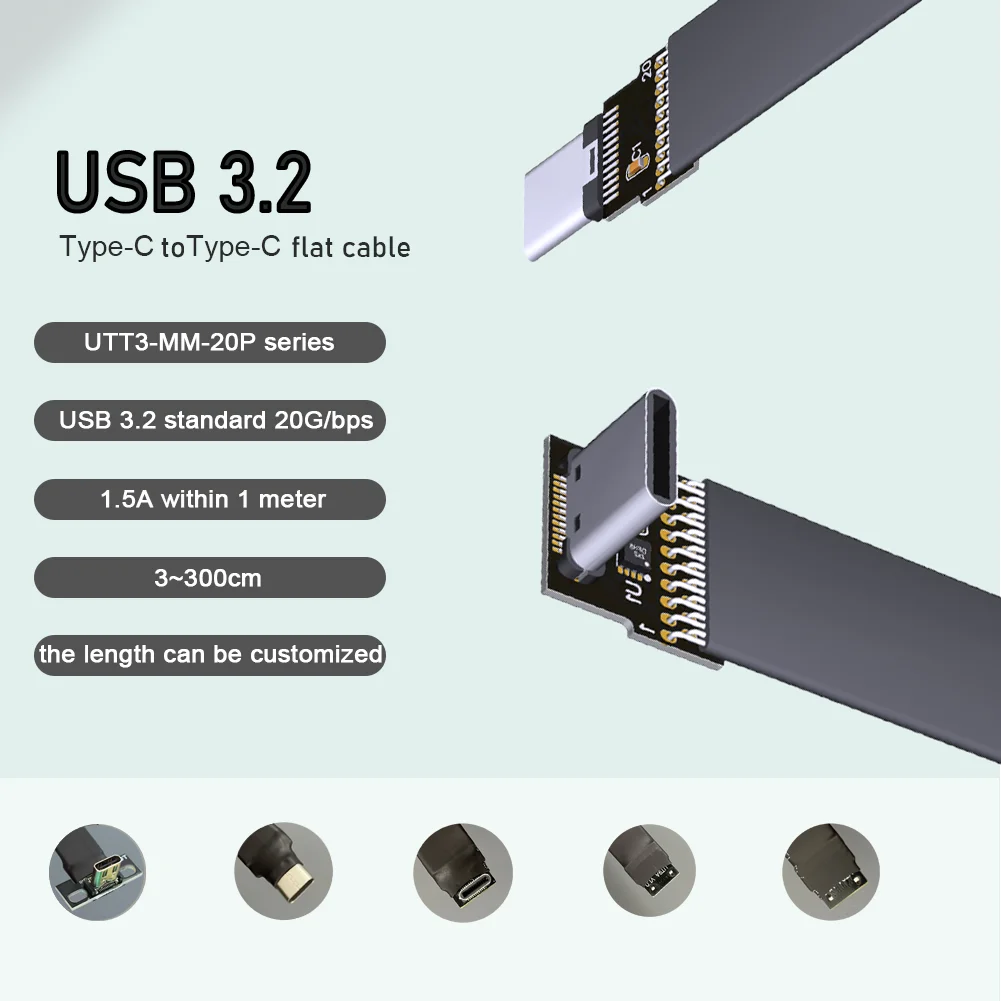

Imagen del producto:

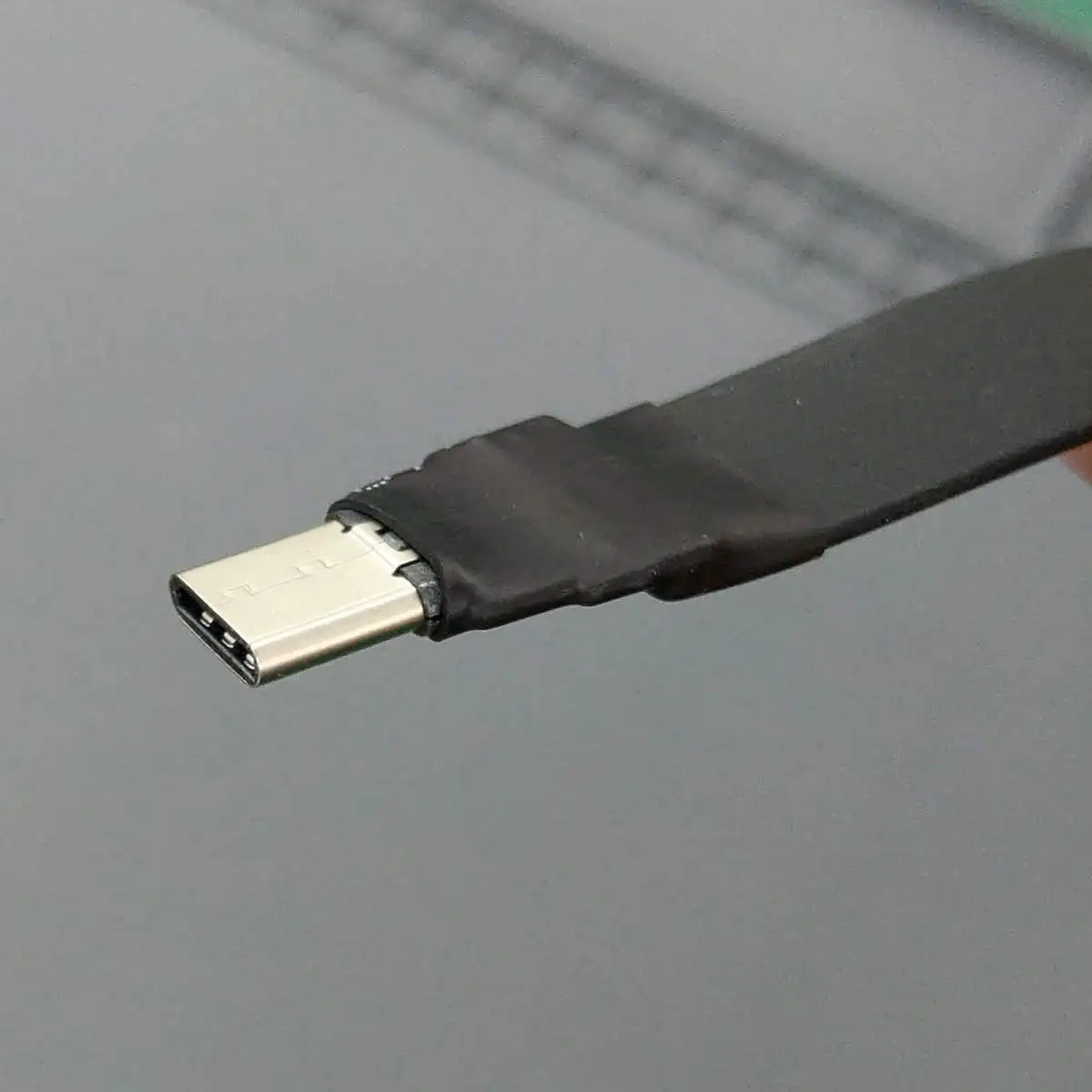

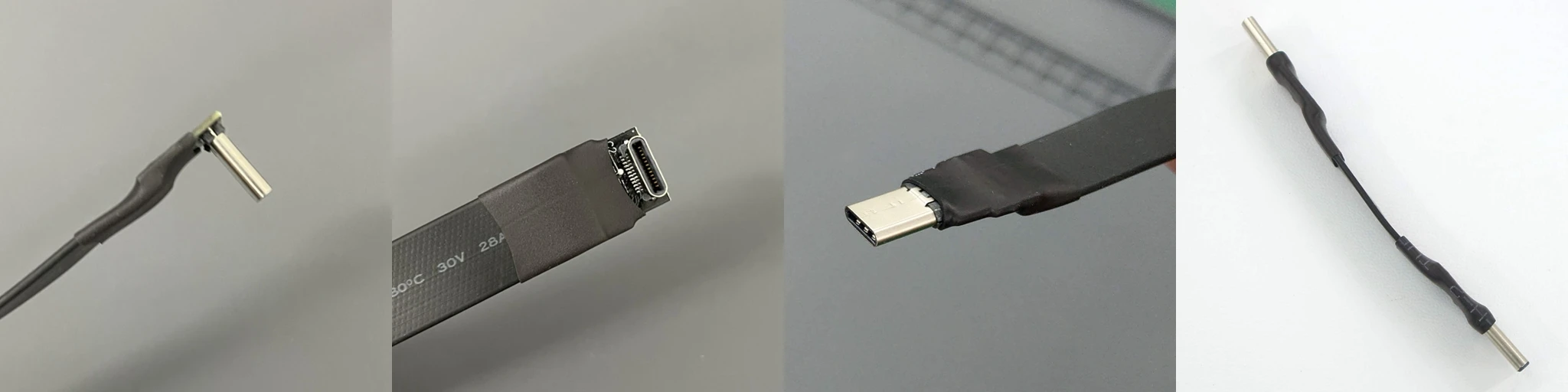

Foto real del producto:

Resumen de problemas técnicos:

¿Se pueden dividir los cables y los conectores PCB?

No, para purificar la transmisión de la señal y evitar que el cable se caiga, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.

¿Grosor del cable? ¿Se puede doblar?

El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.

¿Hay algún blindaje EMI para el cable?

Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
