15,03 €
Venta directa de fábrica ADT, excelente rendimiento del producto, excelente reputación, inspección completa al 100%, pruebas de potencia y envío.
Marca de la empresa: ADT (Erdate Electronics)
Modelos de productos: R11SF, R11SL, R11SL, R11SF, R11SF, R11SL, R11SF, R11SL, R11SF, R11SF, R11SF, R11SF, R11SL, R11SF, R11SL, R11SF, R11SF, R11SL, R11SF, R11SF, R11SF, R11SF, R11SF, R11SL,
El cable de extensión de la tarjeta de red/tarjeta de sonido generalmente elige una placa base cerrada doble ángulo recto de 5cm (modelo de 2 a 5cm). Si su tarjeta está lejos de la placa base, mida la distancia usted mismo y elija la longitud del cable adecuada de acuerdo con la radio.
Nombre del producto: cable de extensión de señal PCI-E X1
Longitud del cable: 5-100cm (admite longitud de cable personalizada)
Ancho de banda de velocidad: PCIe 4,0x1 gen4 16G/BPS
Función del producto: cable de extensión PCIe
Restricciones de compra:Solo diseñado para compra por Ingenieros Profesionales. No apto para uso general y no se puede utilizar. Se aconseja a los compradores ordinarios que no compren.
Recordatorio de adquisición: asegúrese de comprar 1-2 muestras para pruebas y verificación antes de comprar al por mayor.
Recordatorio amistoso: Este producto tiene múltiples problemas de compatibilidad, y el montaje o el funcionamiento inadecuados pueden quemar su dispositivo. La compra se limita a ingenieros profesionales designados. Este producto es un producto pedido que no se puede devolver ni cambiar. Considere y confirme antes de realizar un pedido de compra.

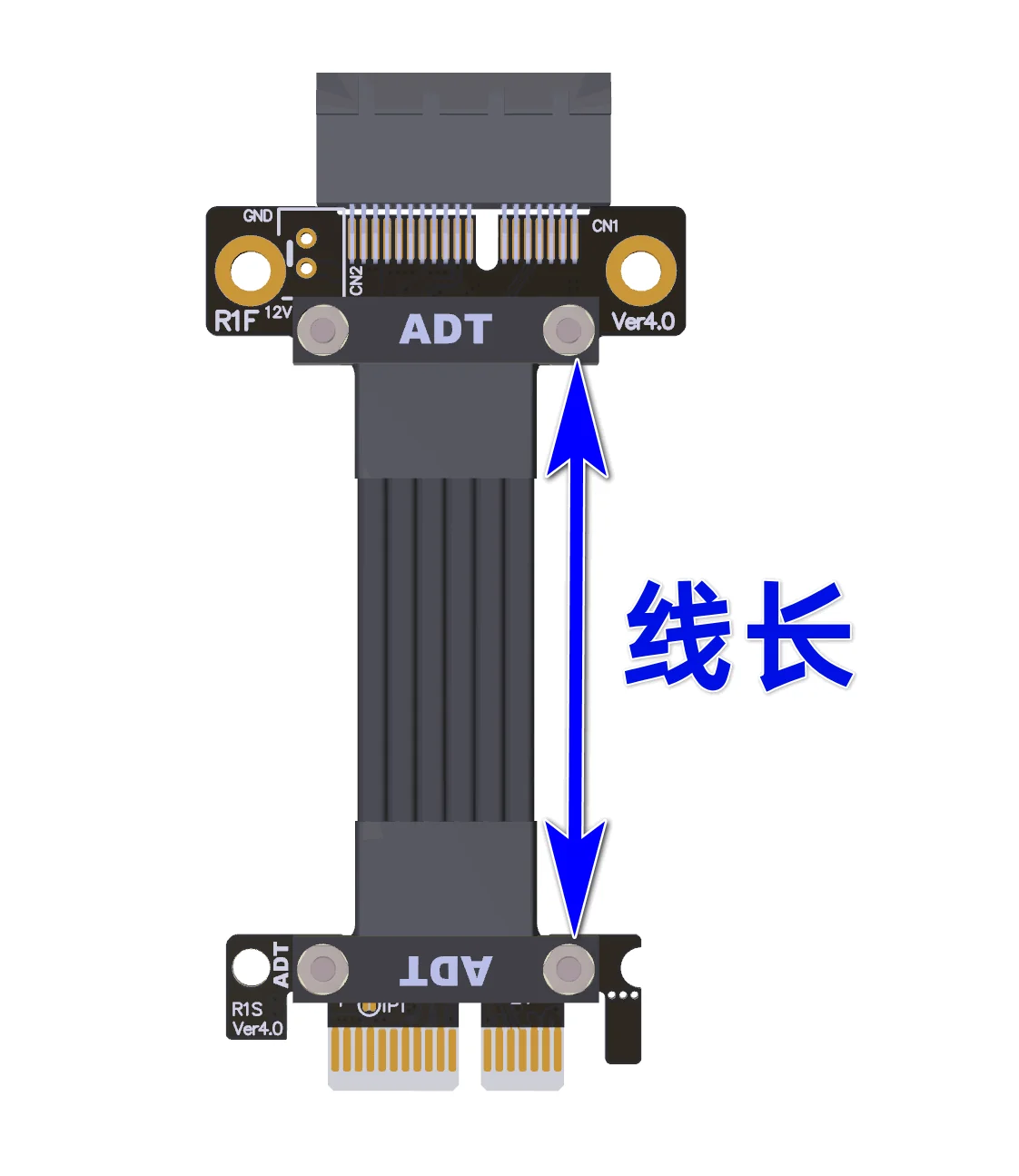

Descripción de la longitud: La Longitud del cable en nuestra tienda se refiere a la parte del cable, excluyendo PCB y conectores. Si se incluyen la PCB y el conector, se deben agregar 5cm adicionales. La Longitud total es de aproximadamente 10cm, consulte la anotación de dimensión de 5cm en la siguiente figura.
Descripción del modelo de producto de la serie R11 4,0:

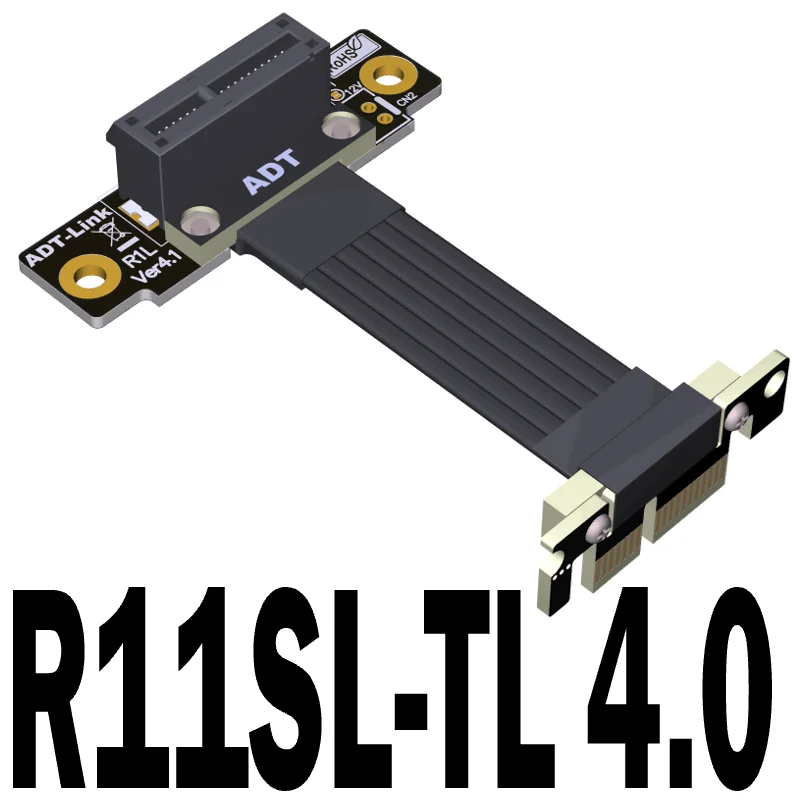

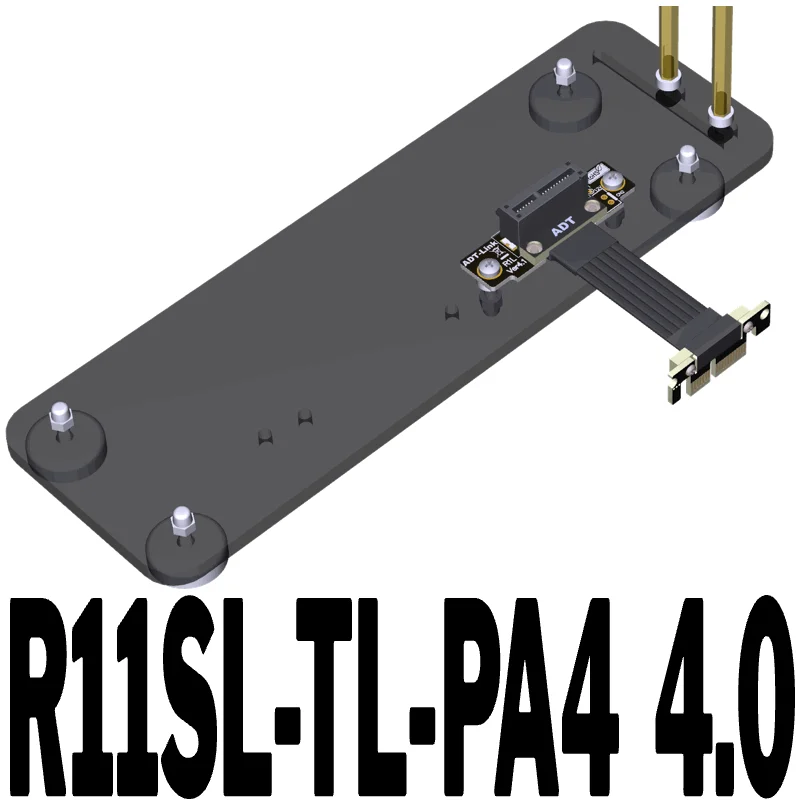

Modelo Dedo dorado y dirección de la interfaz del conector Velocidad ancho de banda R11SF 4,0 Dedo dorado plano, conector plano, asiento hembra cerrado PCIe 4,0x1 R11SF-F 4,0 Dedo dorado recto, Conector recto abierto asiento hembra PCIe 4,0x1 R11SL 4,0 El dedo dorado es recto y el conector está doblado para cerrar el asiento hembra. PCIe 4,0x1 R11SL-TL 4,0 Dedo dorado ángulo recto, conector ángulo recto, asiento hembra cerrado doble ángulo recto PCIe 4,0x1 R11SL-SI-TL 4,0 Dedo dorado ángulo recto, conector ángulo recto cerrado madre asiento doble ángulo recto estilo plateado PCIe 4,0x1 R11SL-TL-PA4 4,0 Dedo dorado ángulo recto, conector ángulo recto asiento hembra cerrado, doble ángulo recto con base de pie magnética PCIe 4,0x1 R11SL-TL-LG4 4,0 Dedo dorado ángulo recto, conector ángulo recto asiento hembra cerrado, doble ángulo recto con base de pie de goma PCIe 4,0x1Ventajas del producto:
1. Ventajas del cable, el cable blindado de alta velocidad de cuarta generación de desarrollo propio de ADT, que utiliza conectores de alta calidad, admite transmisión estable PCIe 4,0x1 16G/BPS a altas frecuencias
2. La ventaja de la longitud del cable es que la personalización es aceptable de 3cm a 1m. Los cables adaptadores que se venden en nuestra tienda tienen baja impedancia de cable, y las longitudes de cable dentro de 60cm pueden soportar de forma estable PCIe 4,0 a velocidad completa.
3. diseño de vía señal diferencial La no tiene, y no hay problema de interferencia de atenuación de señal causada por condensadores e inductores parásitos, y mucho menos microcortocircuitos CAF. El producto es duradero.
4. El PCB está hecho de materiales de alta calidad con alta frecuencia y baja resistencia, y su mano de obra es precisa. El PCB utiliza una placa de alto TG, con un grosor de cobre engrosado a 1oz. El dedo dorado tiene suficiente contenido de chapado en oro y buena conductividad, lo que puede reducir el problema del tiempo de inactividad y el daño acústico causado por el aumento de la oxidación, el óxido y la impedancia.
5. El cable utilizado en el producto ya es muy duradero. Se utiliza una junta de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y los tornillos y tuercas hexagonales se bloquean para la fijación. El producto es resistente, fiable y resistente a tirones e interferencias y no habrá problema de que se rompan cables o clavos.
6. Diseño de enanismo y engorde de PCB, el enanismo no se atascará en la tarjeta gráfica, y el diseño de engorde y alargamiento hace que la placa sea más fácil de instalar y reduce la probabilidad de daños

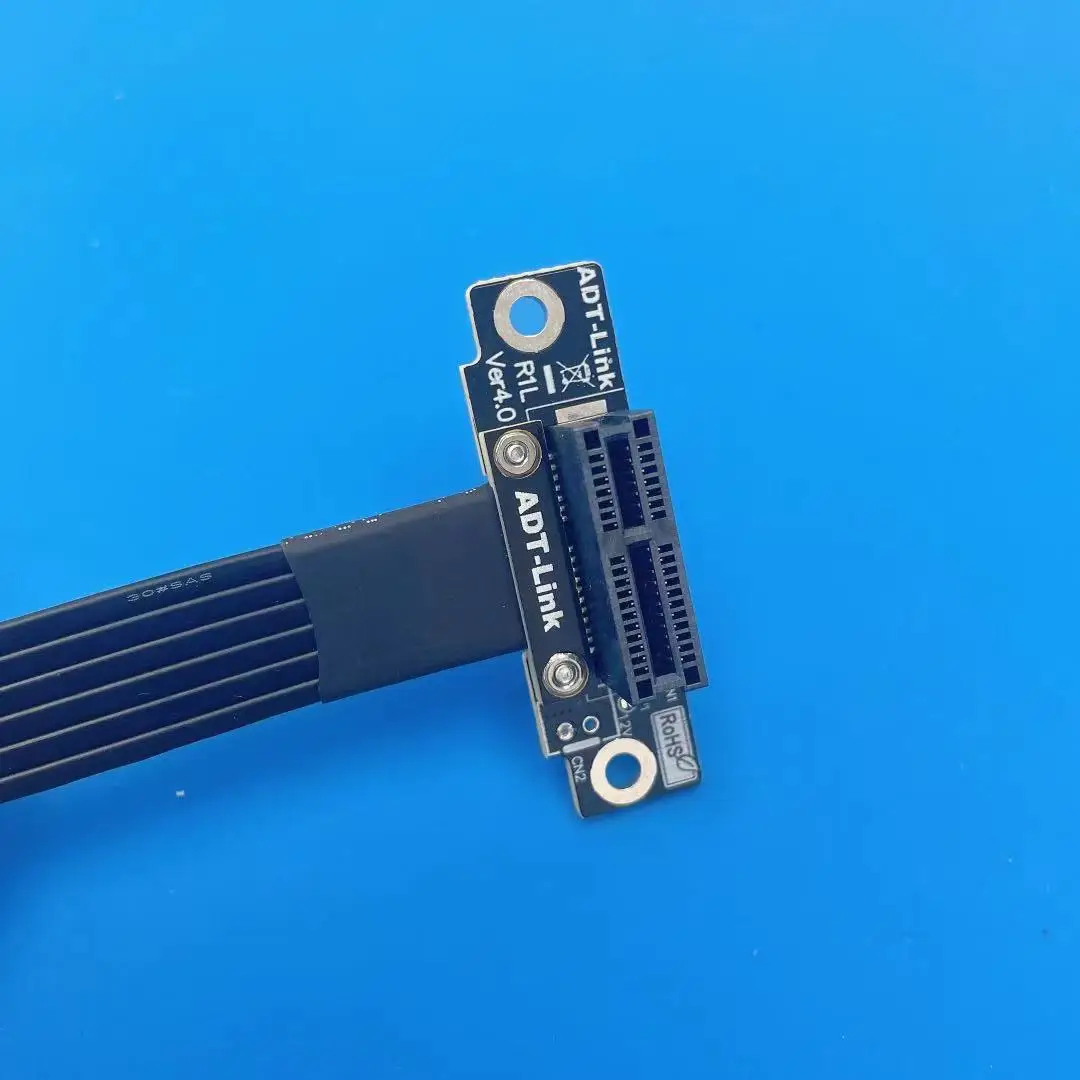

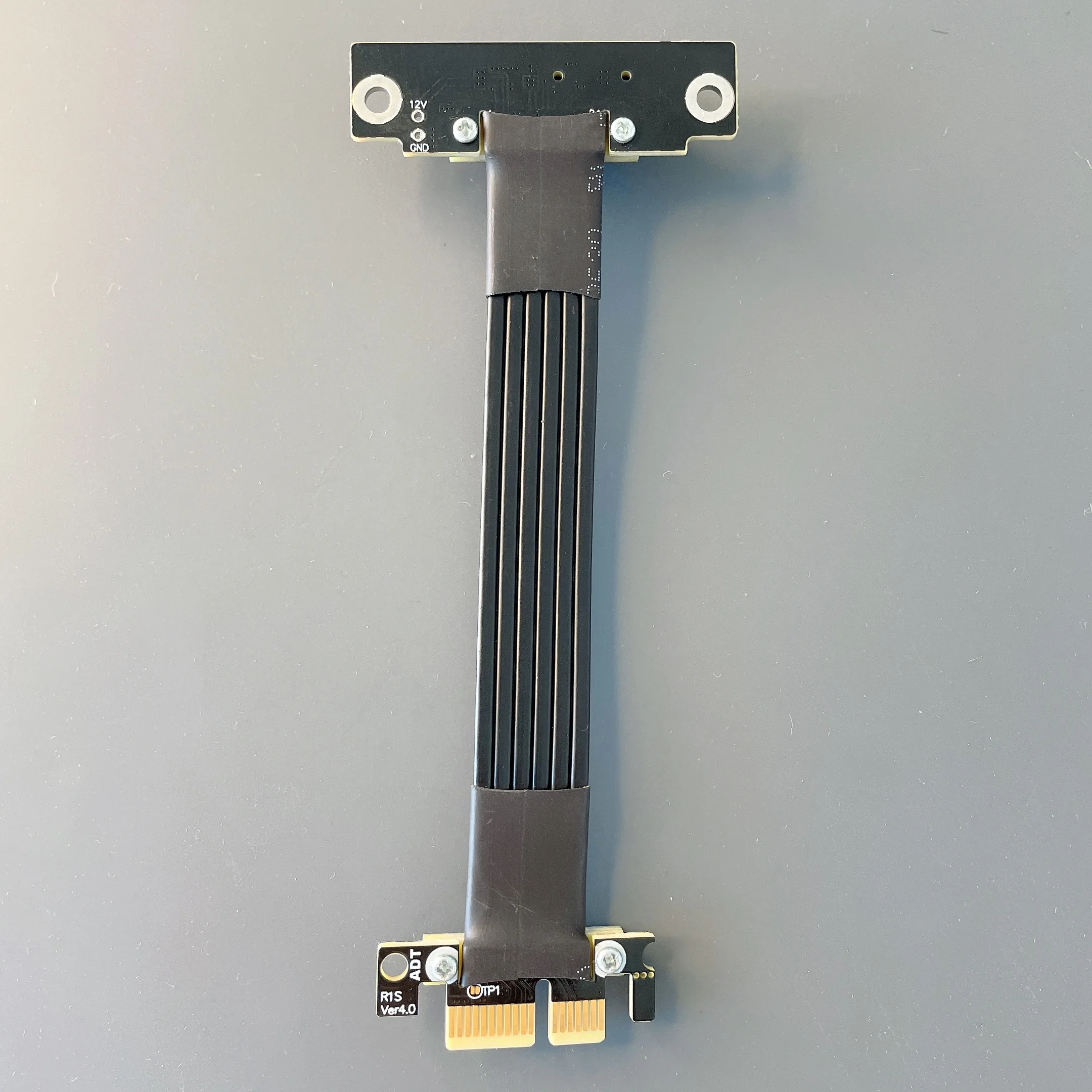

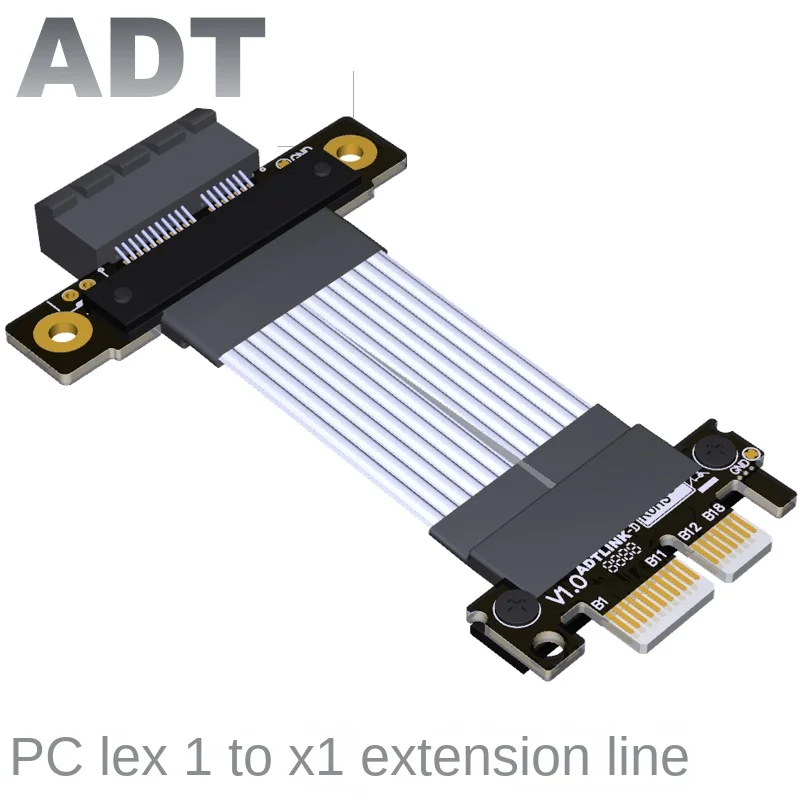

Imagen del producto:

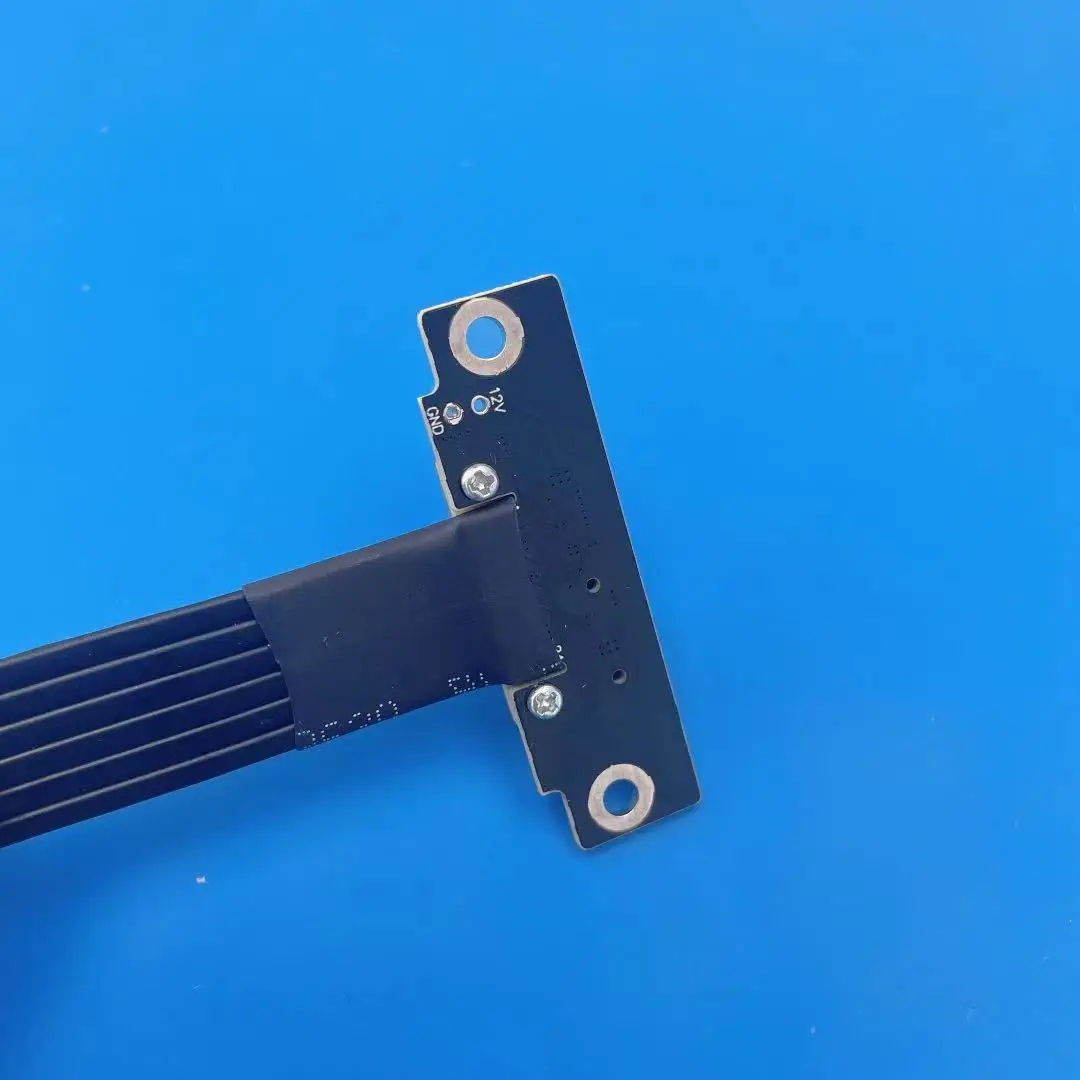

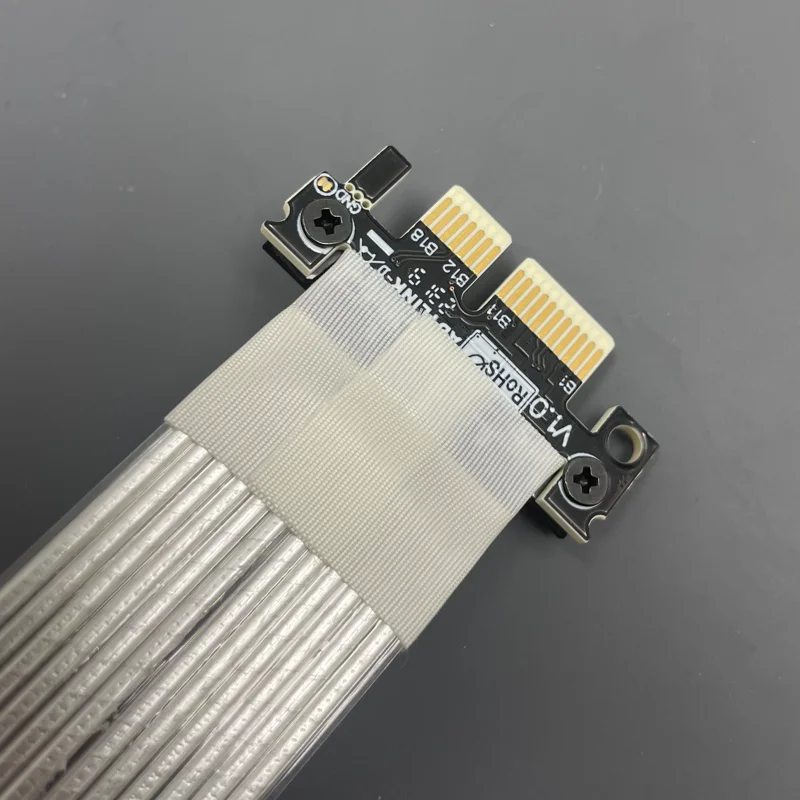

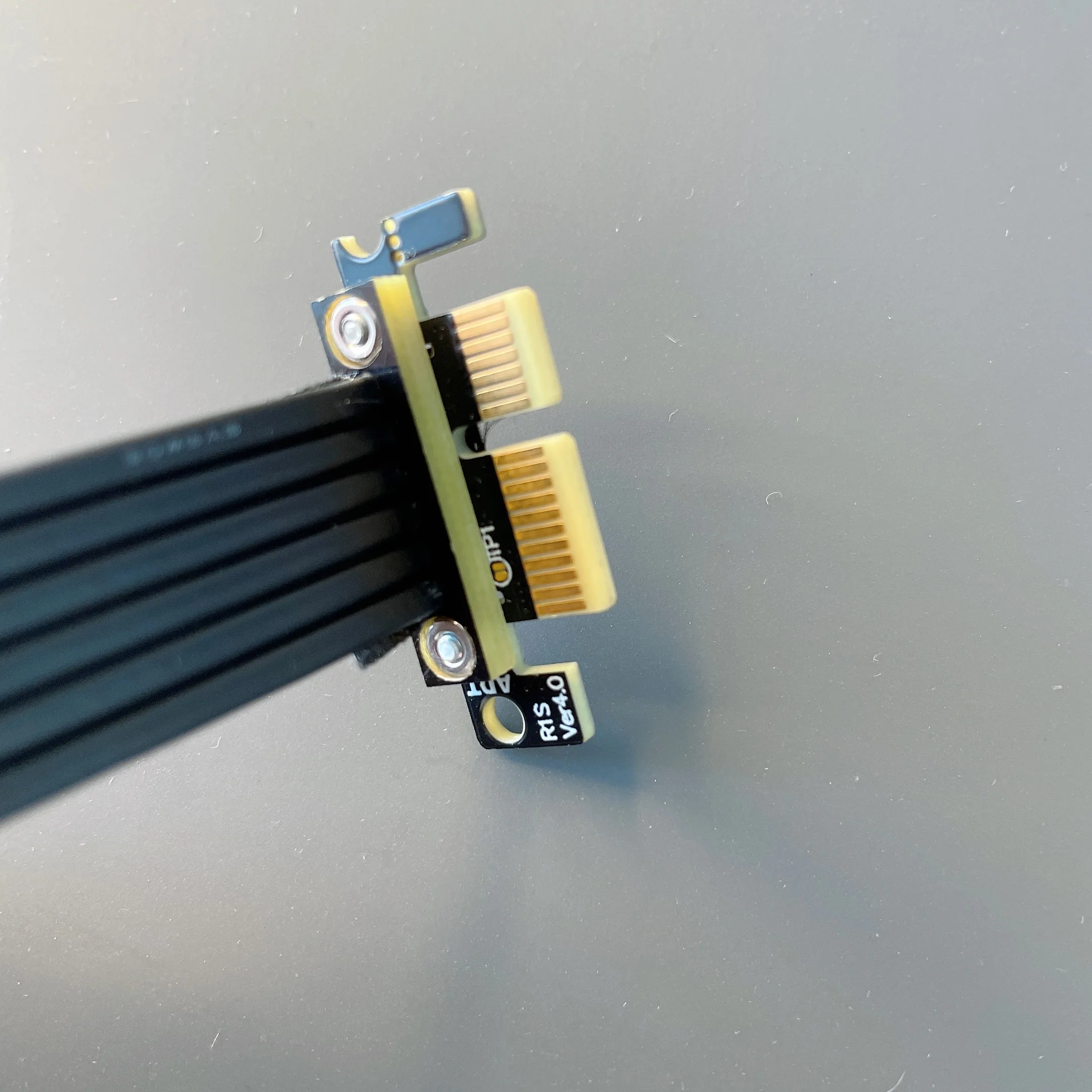

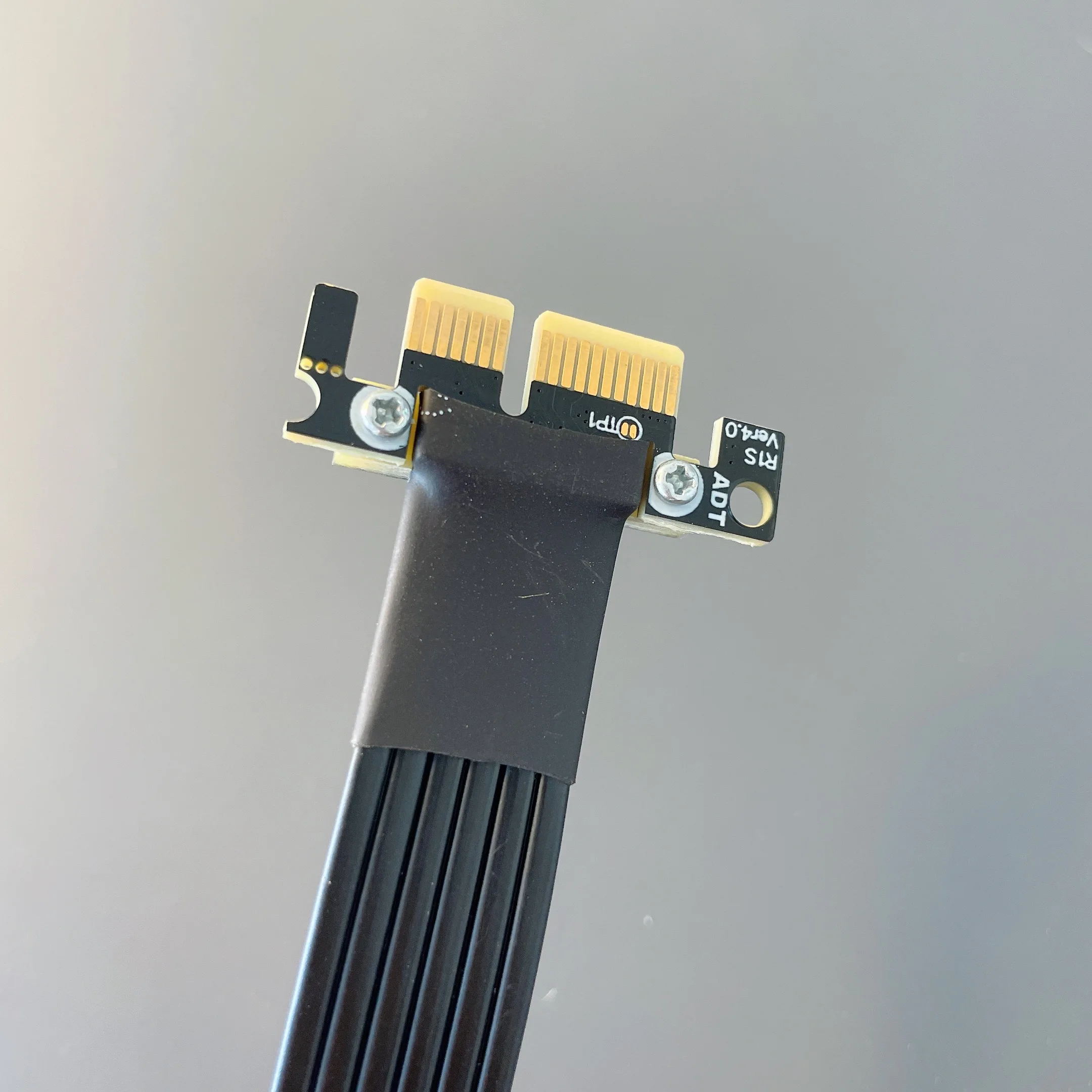

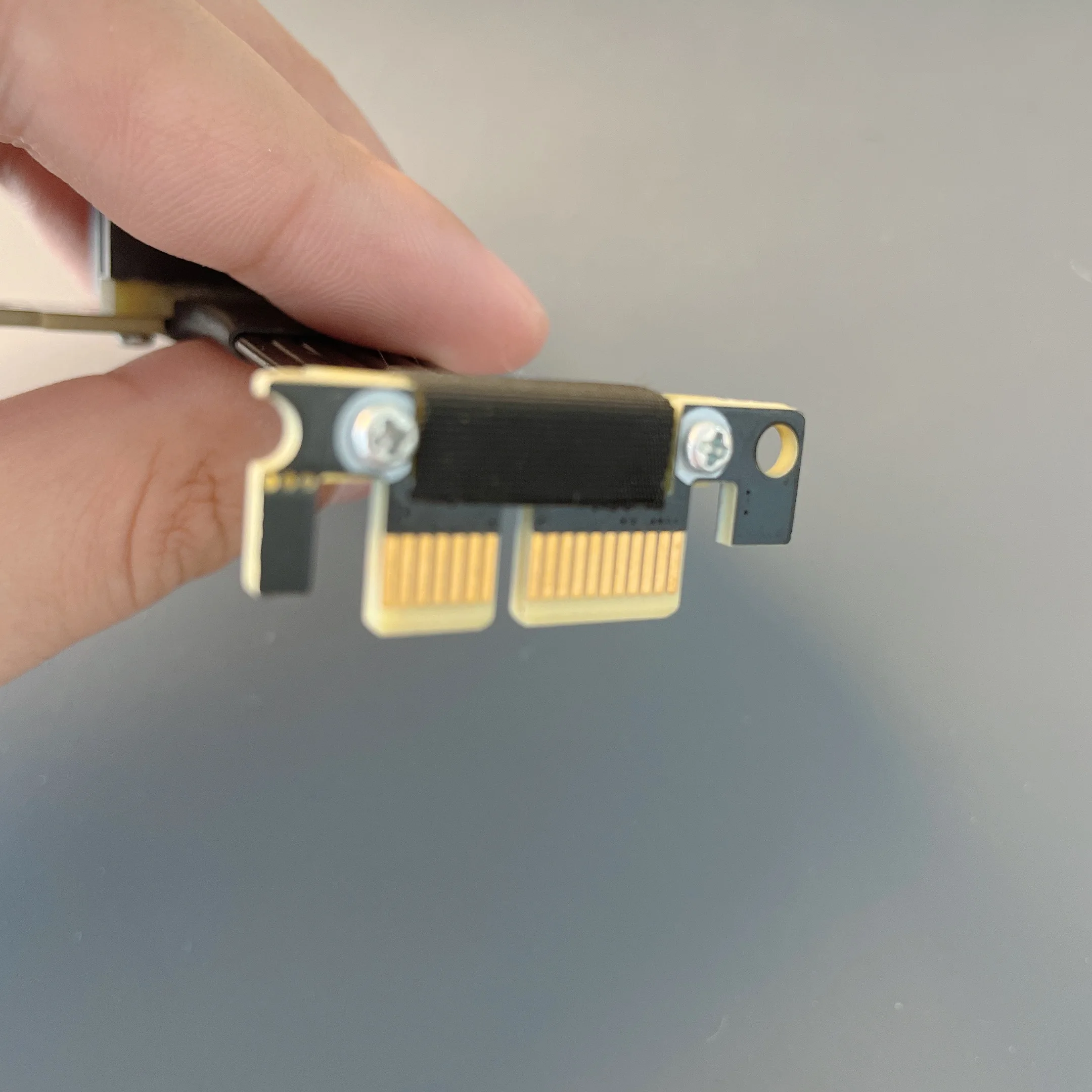

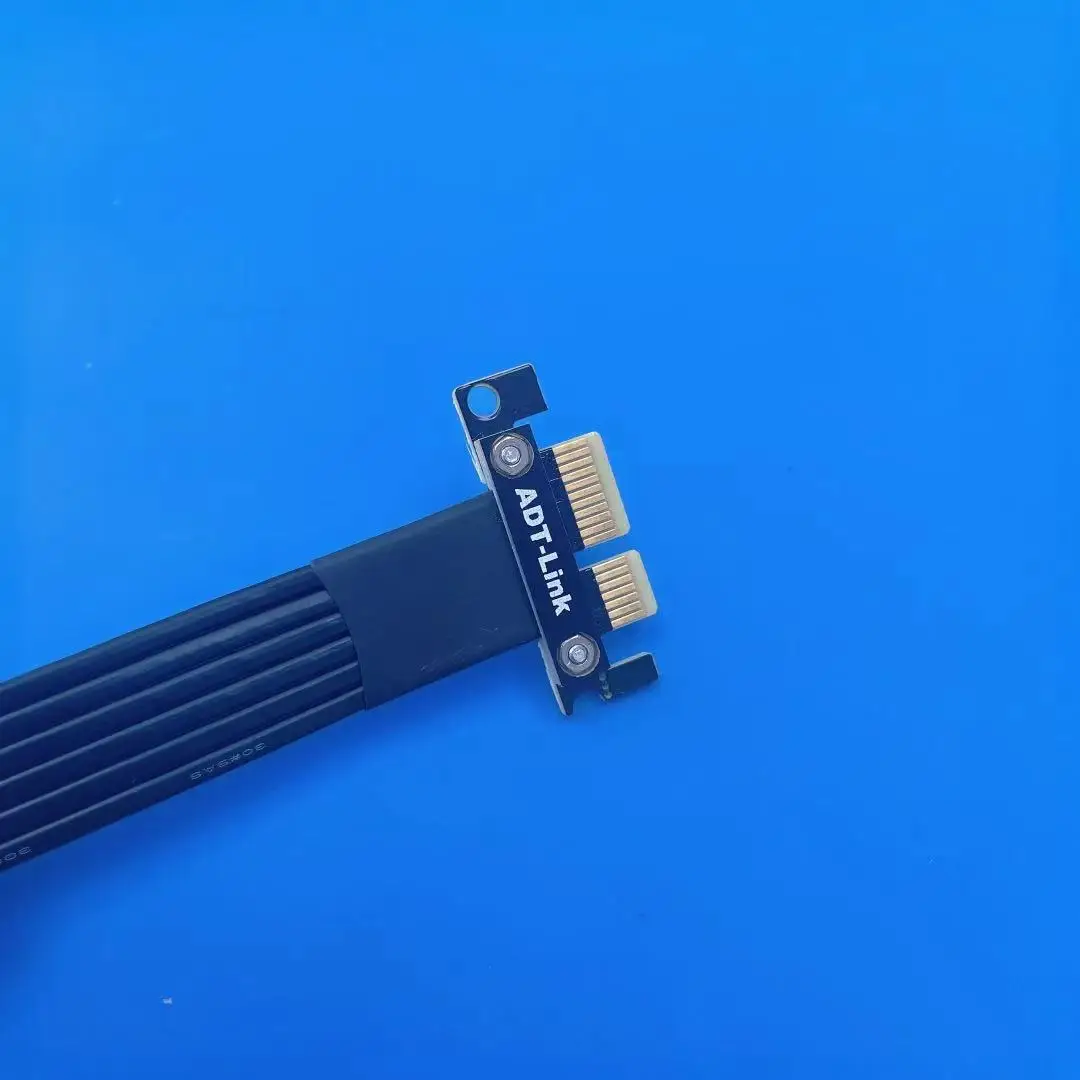

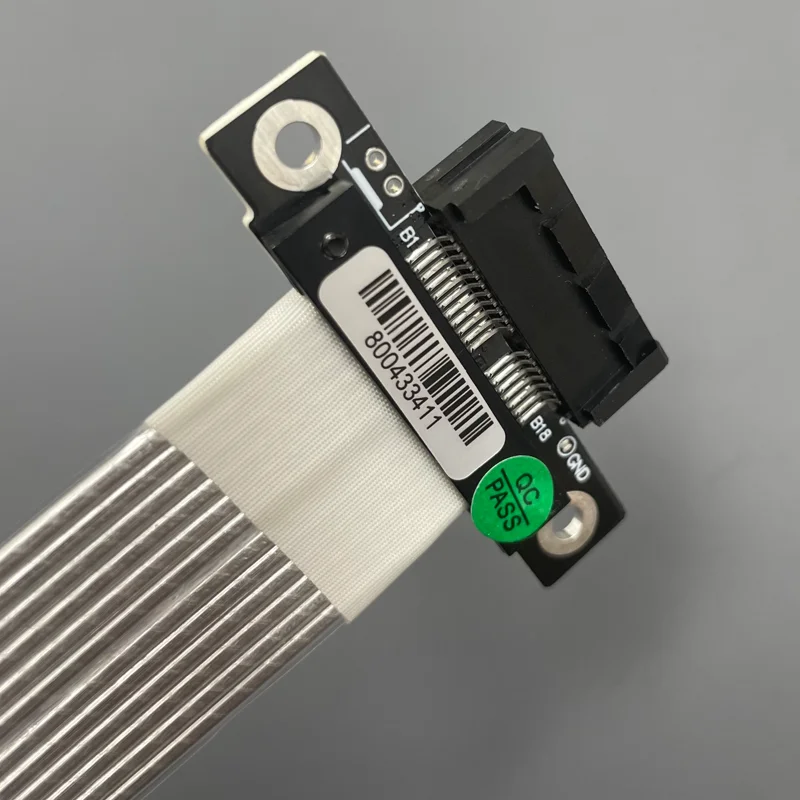

Foto real del 4,0 de:

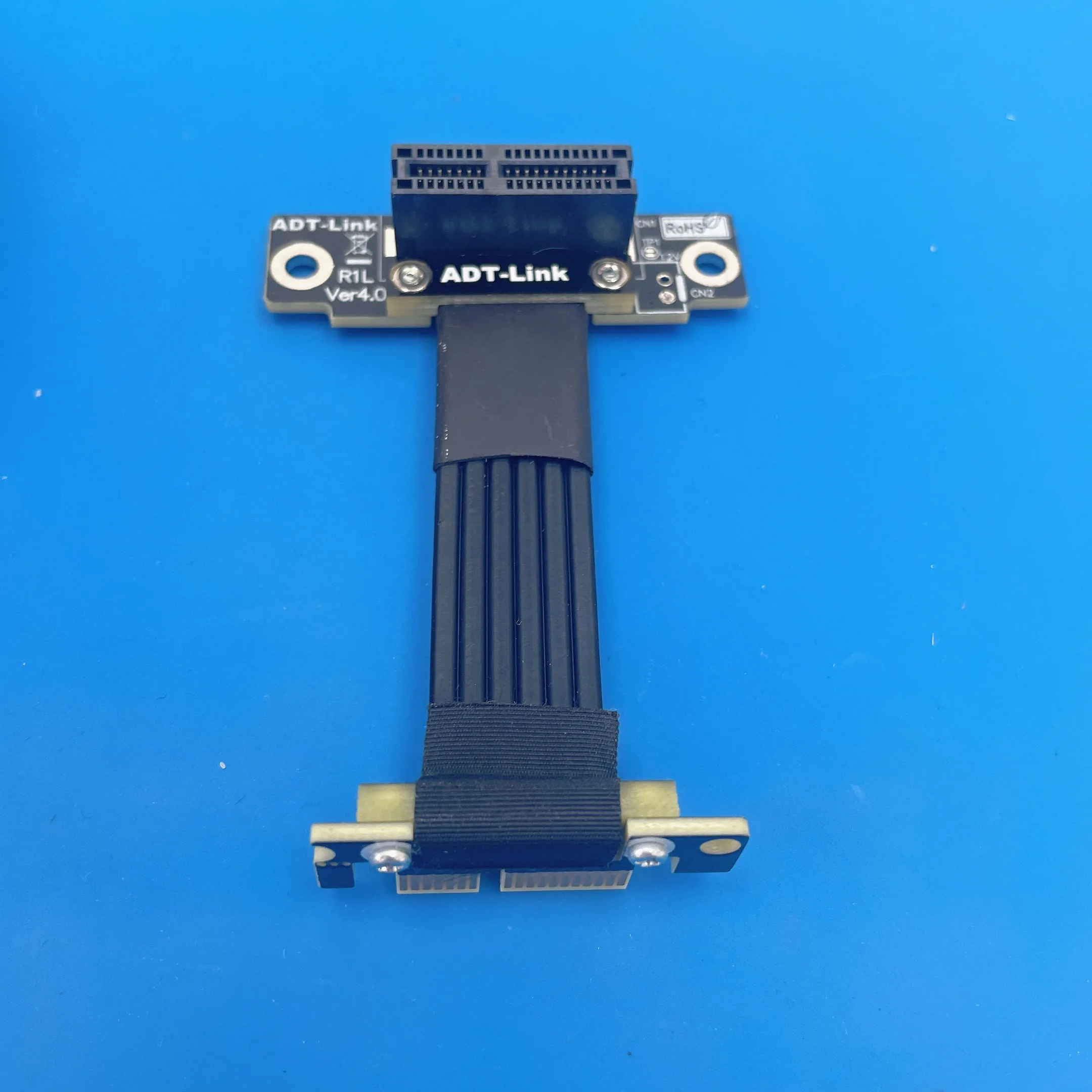

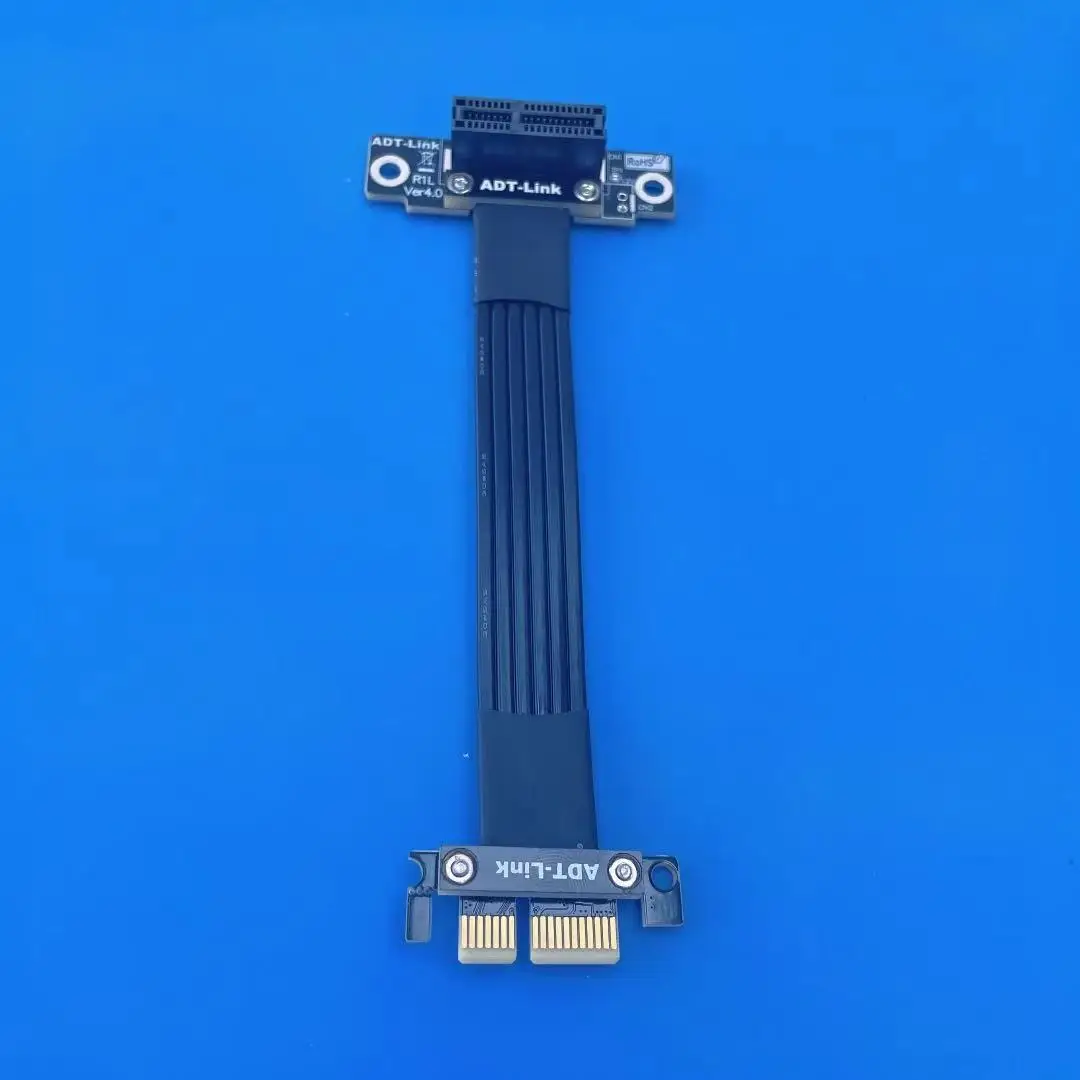

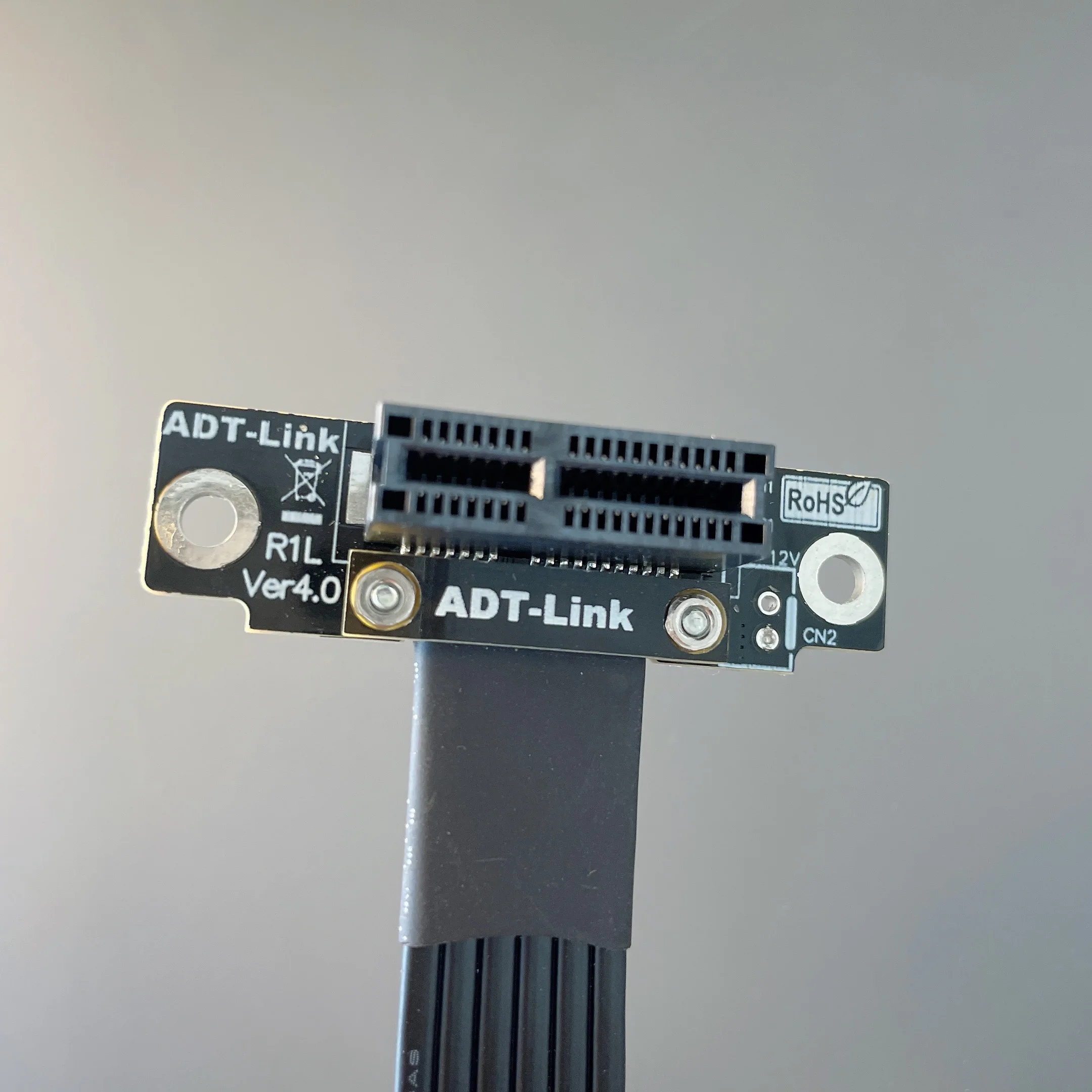

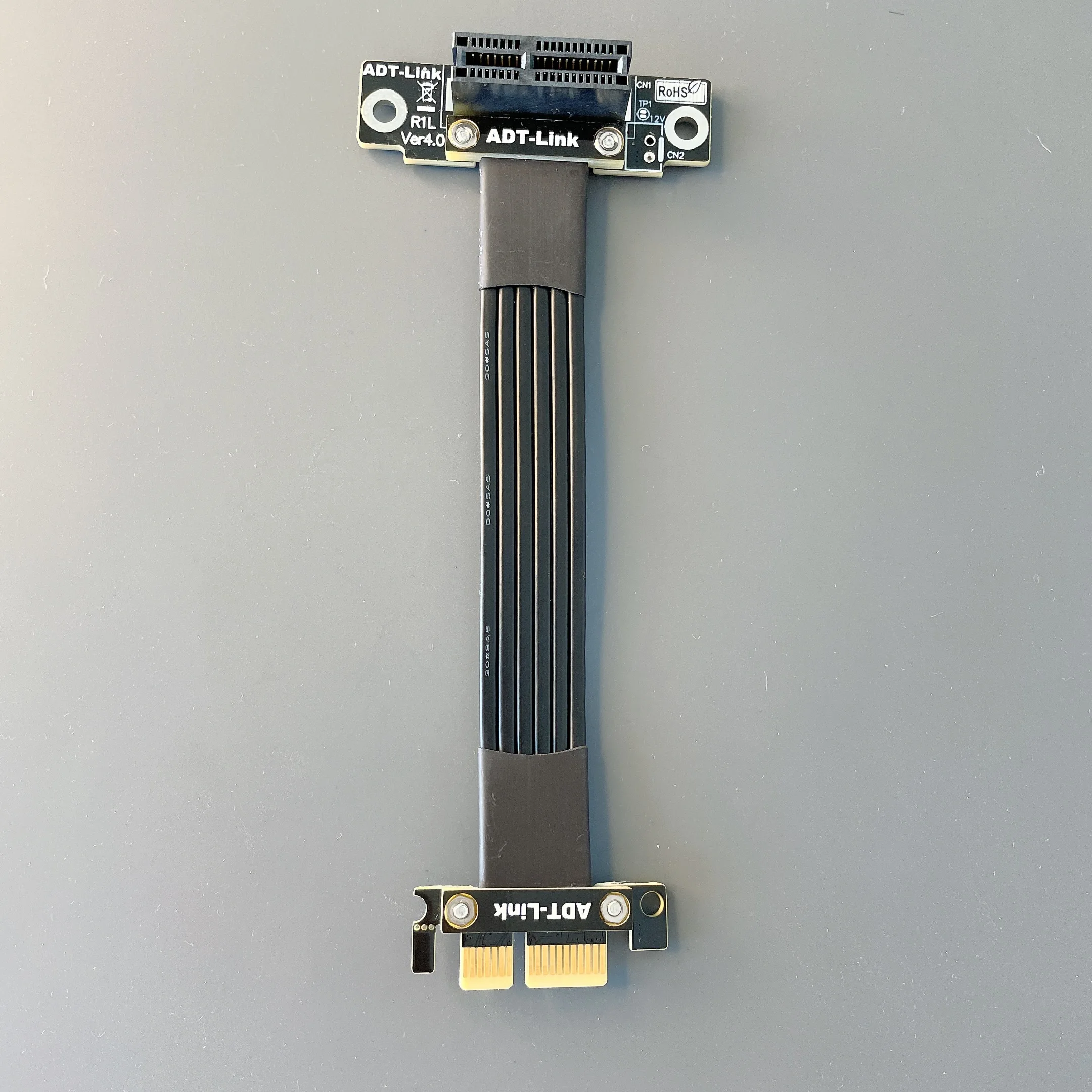

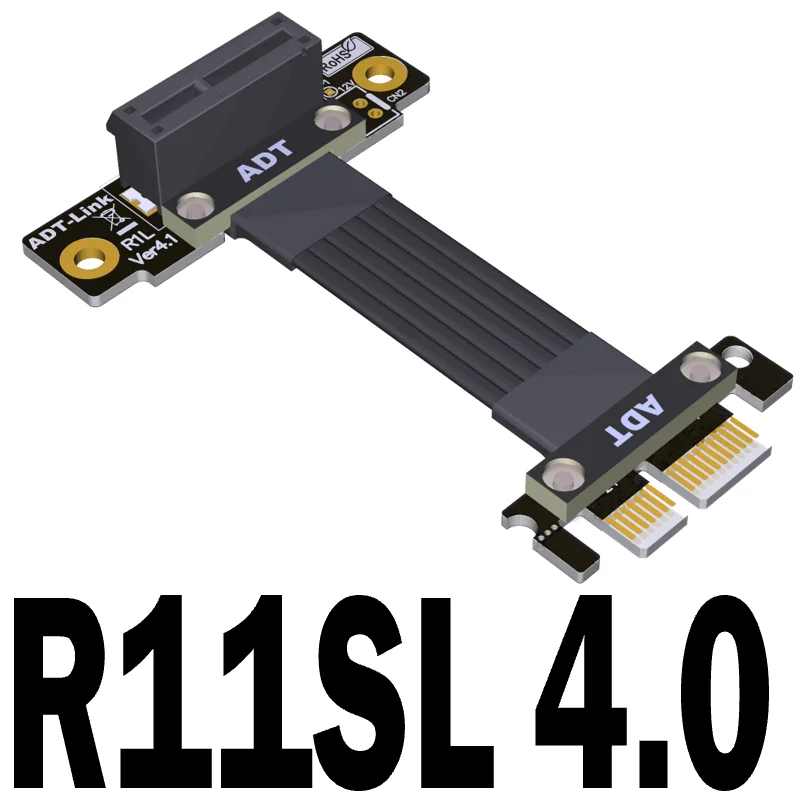

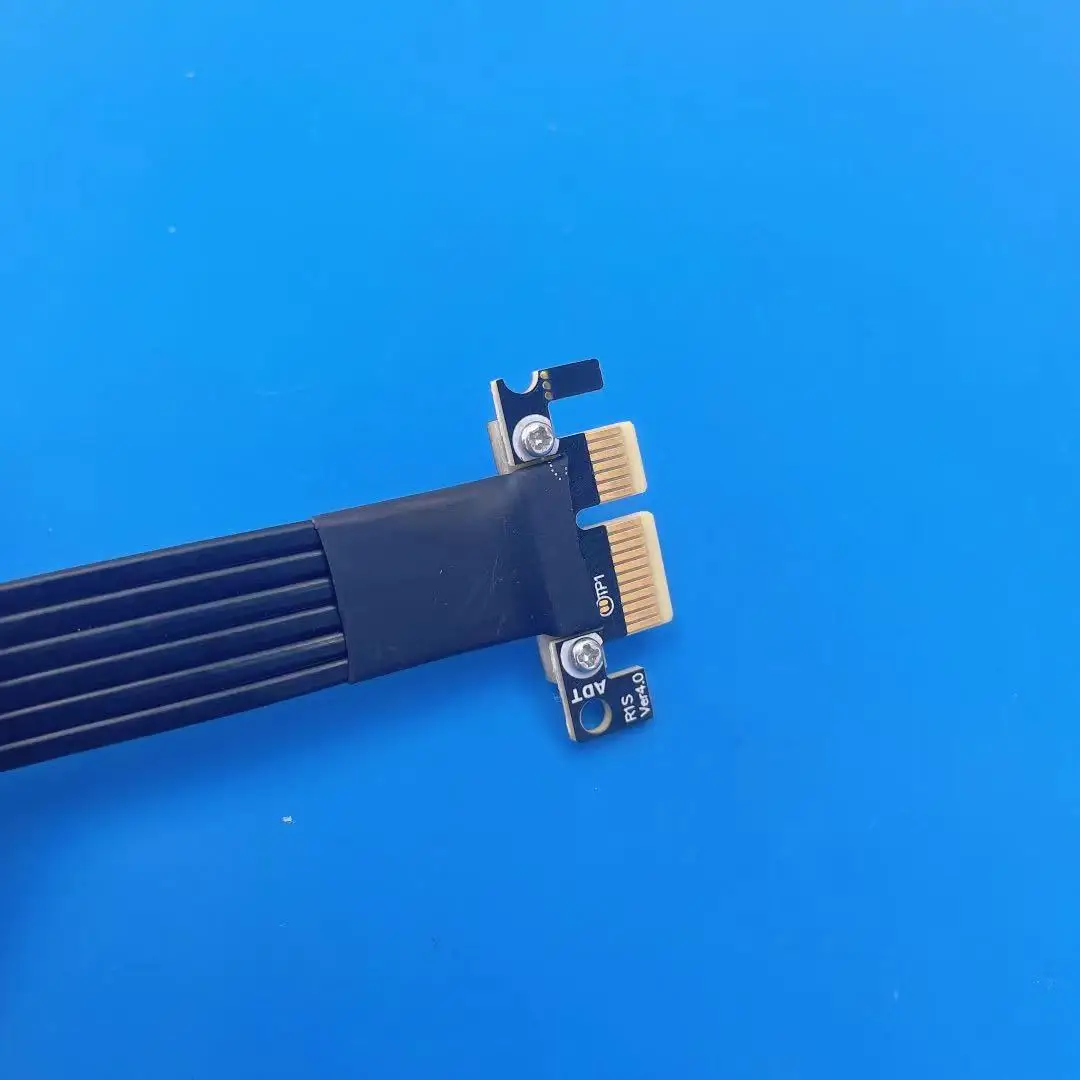

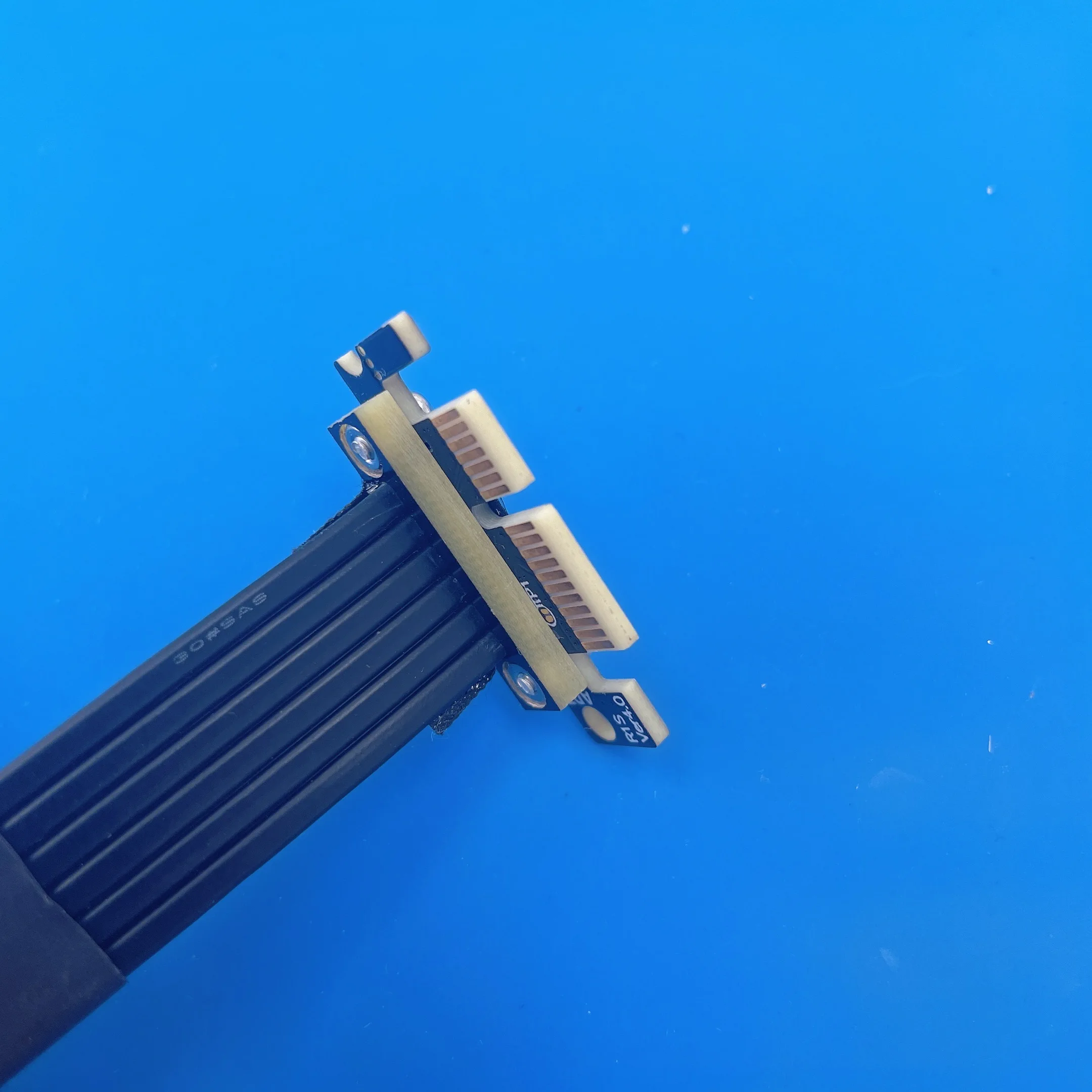

Foto real de R11SL 4,0:
Resumen de problemas técnicos:
¿Cuál es la calidad del cable? ¿Hay algún blindaje?

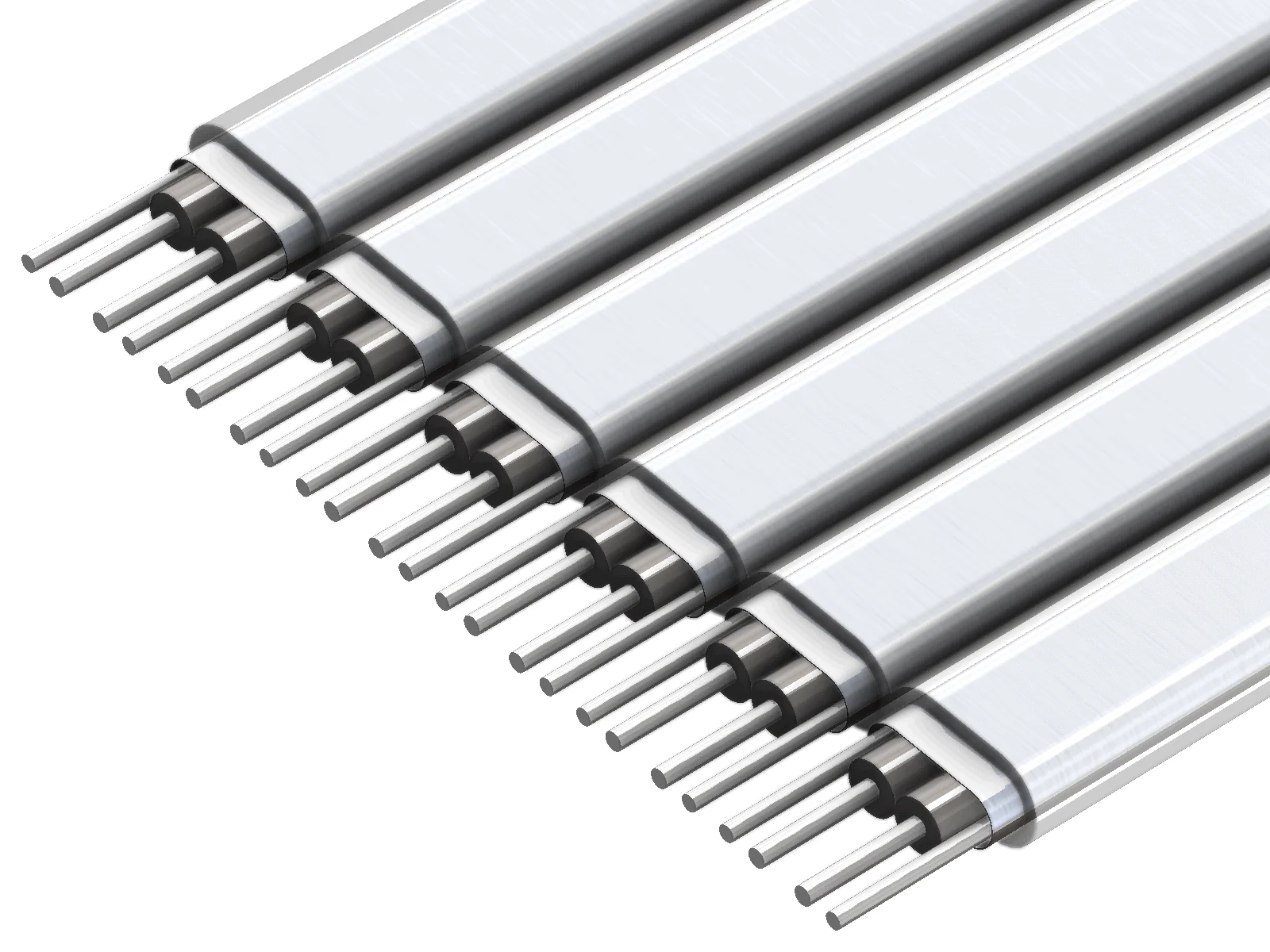

Hay un blindaje de capa metálica, que utiliza polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI y diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética de polímeros conductores para evitar emisiones de entrada o salida de frecuencia electromagnética, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cableado.
¿El cable es suave? ¿Se puede doblar?

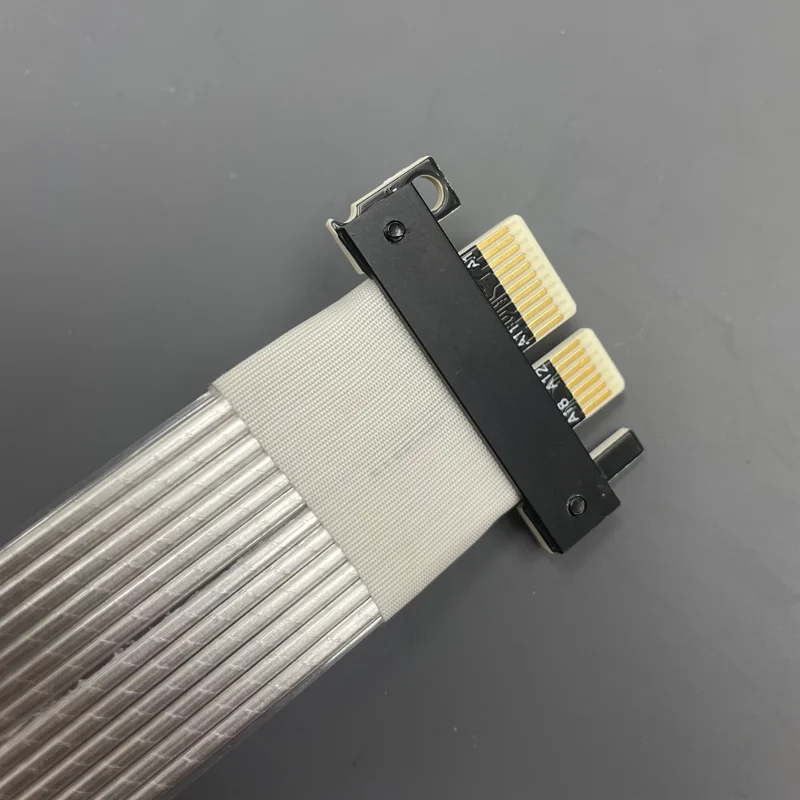

El cable es el cable PCIe dedicado de cuarta generación desarrollado y diseñado independientemente por ADT. El cable negro tiene un grosor de 1,3mm, el cable plateado tiene un grosor de 1,4mm y el cable azul tiene un grosor de 0,85mm. El cable se puede doblar o plegar sin afectar su uso.
¿Necesita una fuente de alimentación externa?
El diseño del circuito de alimentación de nuestros productos es bueno y el cable de extensión no requiere una fuente de alimentación externa adicional.
La tarjeta de sonido o la tarjeta de red han sido bloqueadas por la tarjeta gráfica. ¿Cómo elegir el modelo del cable de extensión?
El cable de extensión de la tarjeta de sonido generalmente elige entre 2 y 5cm (base cerrada, doble ángulo recto). Si su tarjeta está lejos de la placa base, mida la distancia usted mismo y elija la longitud del cable adecuada de acuerdo con la radio.

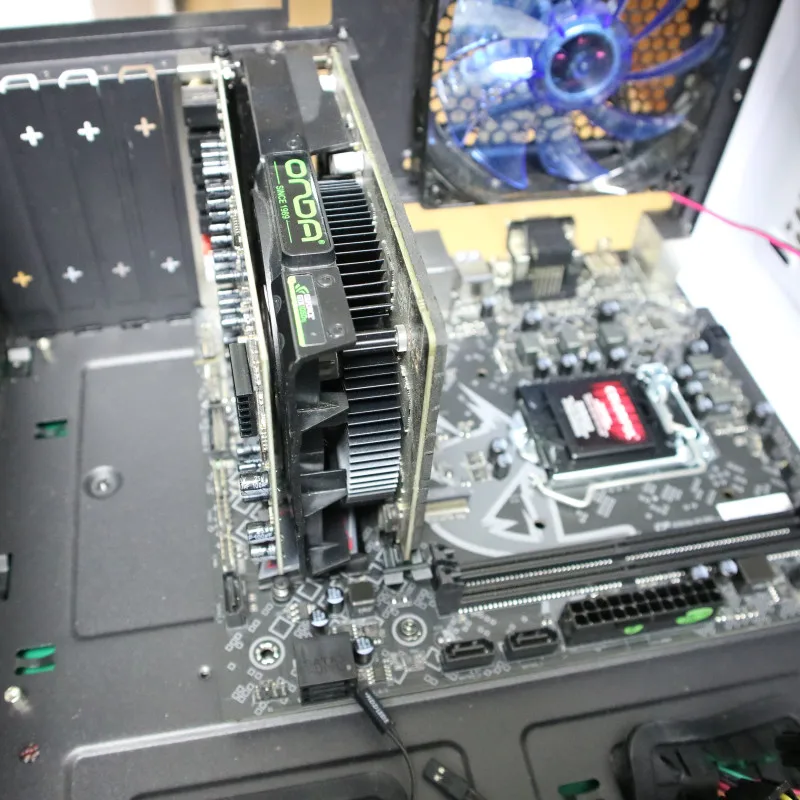

El tamaño de la placa base mini/micro ATX es relativamente pequeño, por lo que la distancia entre la tarjeta gráfica y la tarjeta de sonido es demasiado cercana, el ventilador de la tarjeta gráfica está bloqueado por la tarjeta de sonido, Y la disipación del calor es pobre. La temperatura del chip es demasiado alta y el rendimiento 3D de la tarjeta gráfica es inestable. La tarjeta de sonido también se ve afectada por la interferencia electromagnética del ventilador de la tarjeta gráfica, causando ruido de alta frecuencia o ruido inferior con el ruido actual.

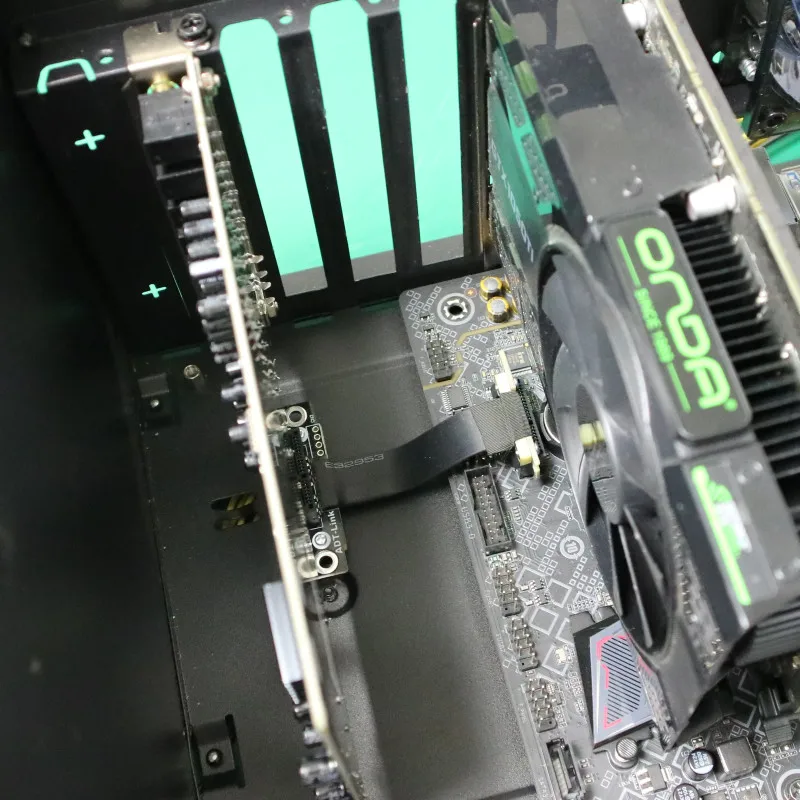

Usando el modelo de cable de extensión de la tarjeta de sonido de 5cm, la tarjeta de sonido se puede mover 3 ranuras a la izquierda, para que la tarjeta de sonido esté lejos de la tarjeta gráfica y resuelva el problema de la interferencia mutua.

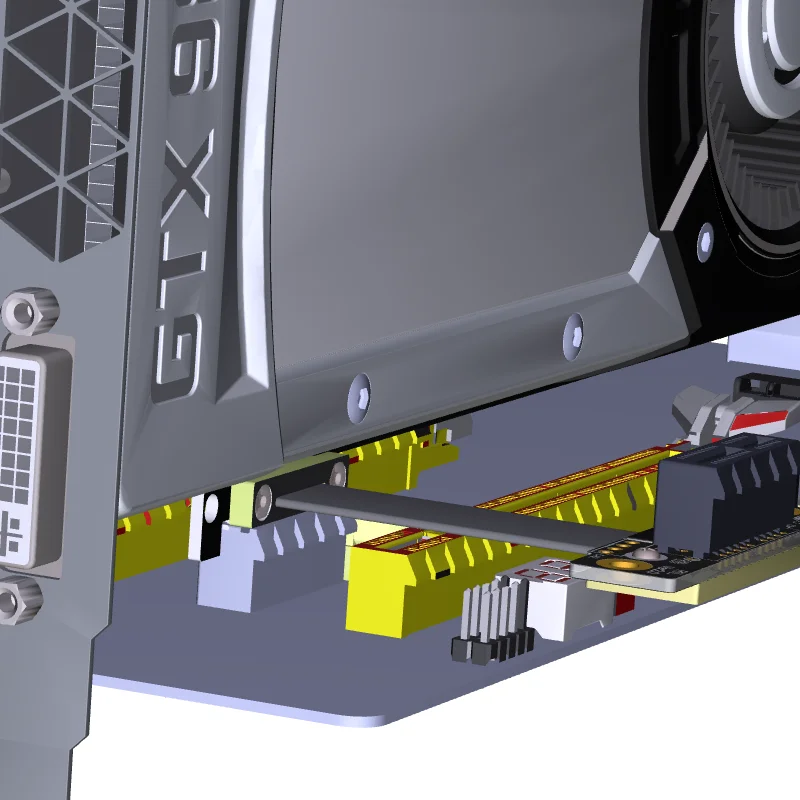

La ranura PCIe X1 está bloqueada por la tarjeta gráfica, ubicada debajo de la tarjeta gráfica. ¿Cuánto espacio necesita instalar el cable de extensión?

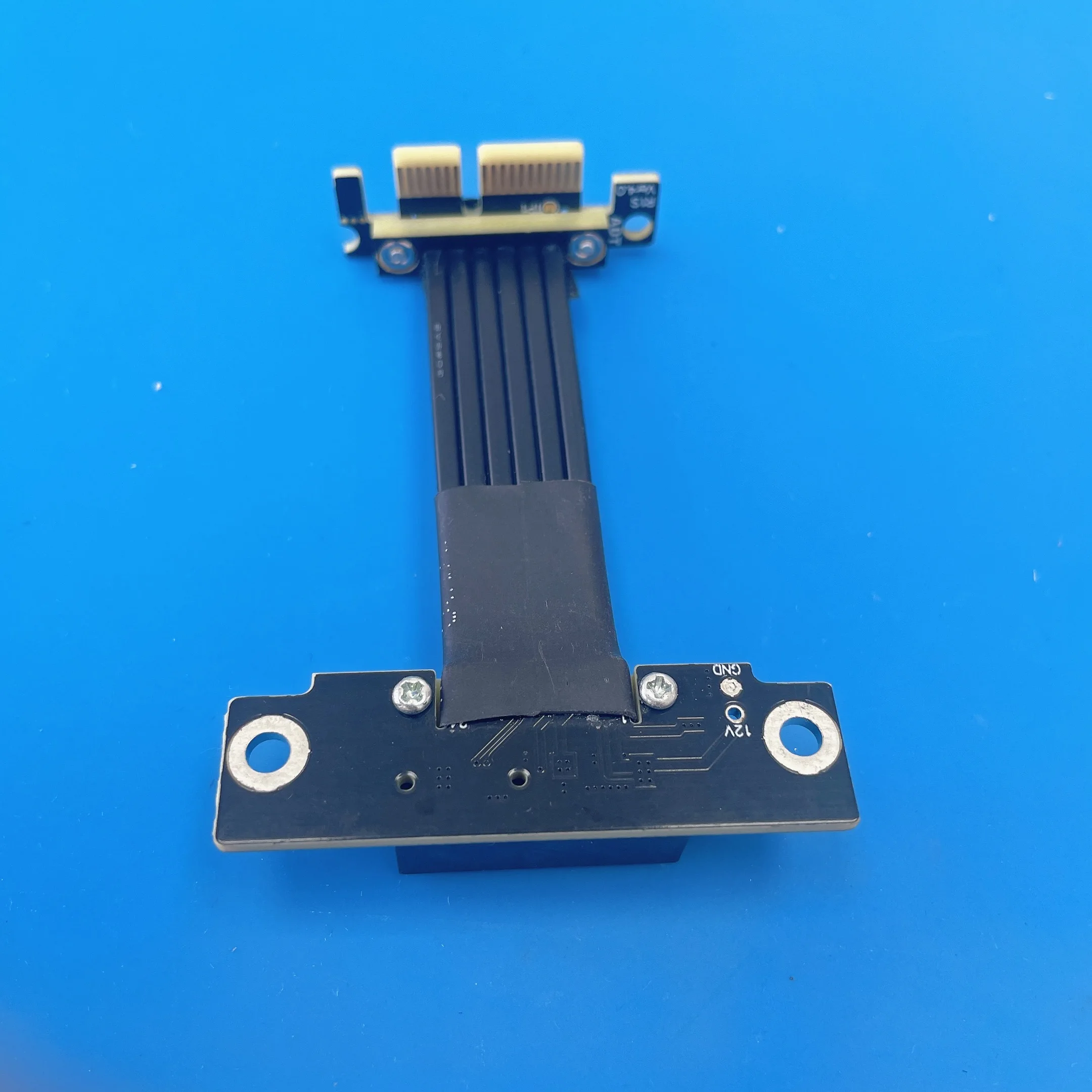

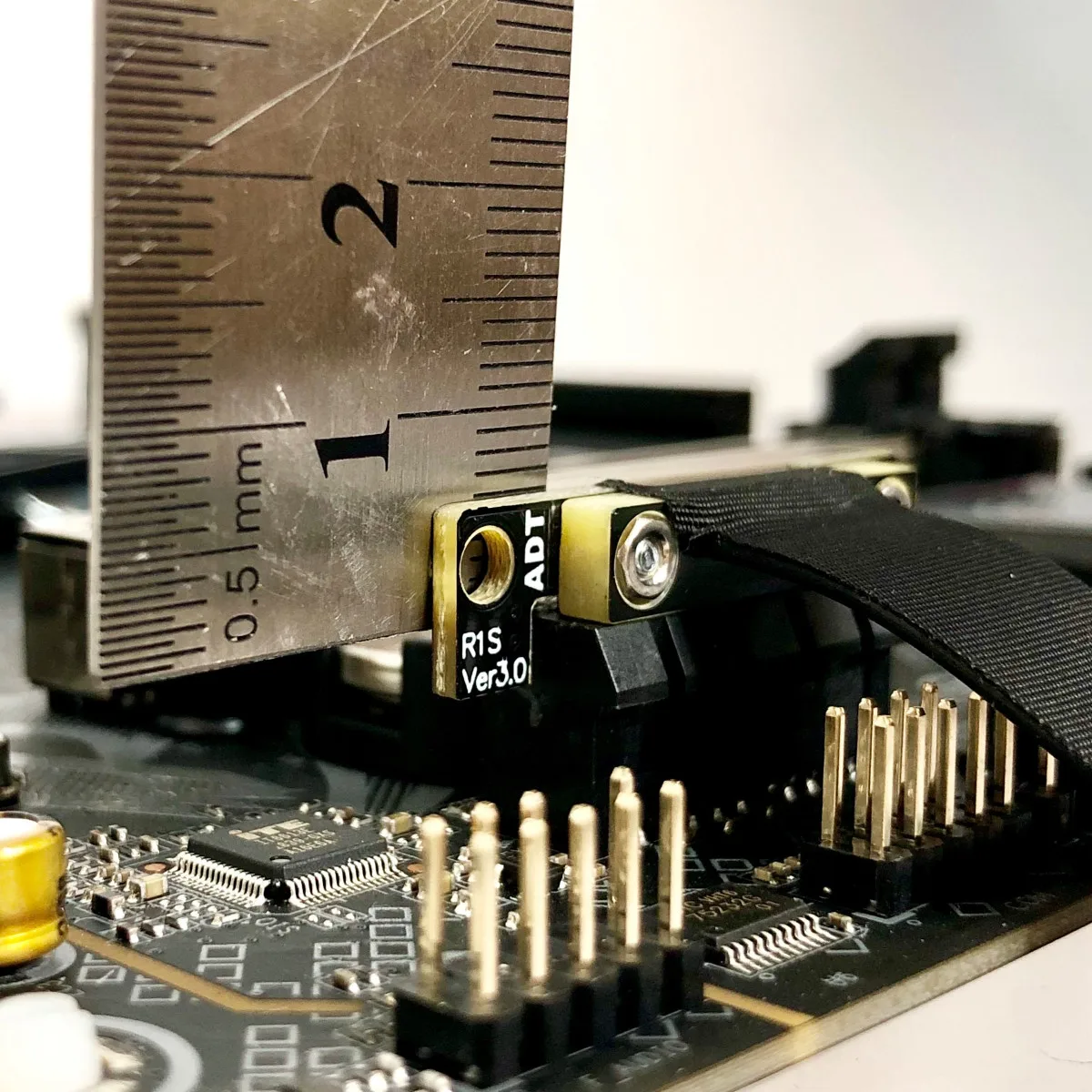

La altura expuesta del modelo después de la inserción de doble ángulo recto en la ranura es de aproximadamente 6mm, como se muestra en la siguiente figura
Como se muestra en la figura anterior, la altura expuesta de la línea de extensión es de 6mm. Se ruega al comprador que mida si la altura del espacio es adecuada.

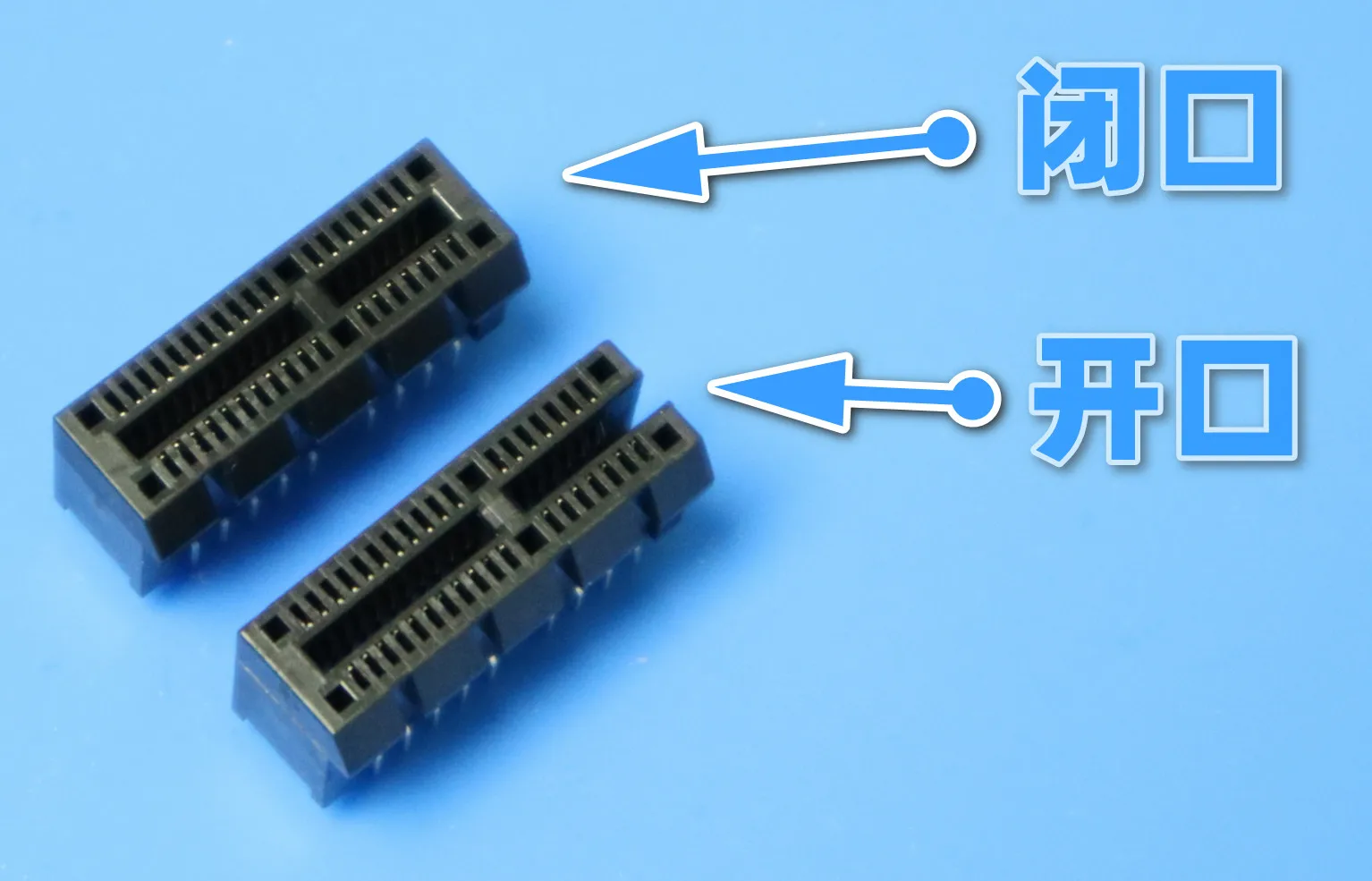

¿Cuál es la diferencia entre conectores abiertos y cerrados?
Después de insertar la tarjeta de sonido con la boca cerrada, queda relativamente apretada y no es fácil que se caiga. Solo se pueden insertar tarjetas PCIe X1
El tipo de extremo abierto se puede insertar en una tarjeta de red X4 o tarjeta gráfica X16, lo que lo hace más flexible de usar.
Si el asiento de la madre abierto se inserta incorrectamente o se invierte, quemará el equipo. Elija un asiento de madre cerrado por seguridad.
Consideraciones de compra:
1. Al insertar cables, es importante reconocer la dirección y no insertarlos en la dirección incorrecta o fuera de posición para evitar quemar el equipo. Al insertar cables, sostenga primero el enchufe del equipo y luego Inserte el cable para evitar usar fuerza excesiva para romper las clavijas del enchufe. Se prohíbe doblar y tirar a menos de 2cm del punto de soldadura entre los dos extremos del cable y la placa de circuito.
2. Las capacidades de conducción de señal y otras condiciones de varias placas base y dispositivos no son las mismas. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Mientras un cable de extensión esté conectado, la señal se perderá. Por favor, no compre aquellos que requieren la perfección.
3. Las tarjetas gráficas o placas base son dispositivos electrónicos que envejecerán y se oxidarán con el tiempo, y la conexión de cables de extensión solo los hará más inestables. Los dispositivos antiguos no son compatibles. Su dispositivo no es compatible durante más de 3 años. No lo compre.
4. Solo compra designada por el ingeniero del producto para pruebas de productos,
Comprar Cable de extensión PCIE 4,0x1 para evitar interferencias con la tarjeta gráfica, tarjeta de red, tarjeta de sonido PCIe 4,0x1 gen4 16G/bps
