Descripción
Además de los portátiles, este producto también es compatible con placas base Intel NUC, placas base STX, placas base ITX, tarjetas gráficas externas, que tiene interfaces M.2 NVMe se pueden utilizar.

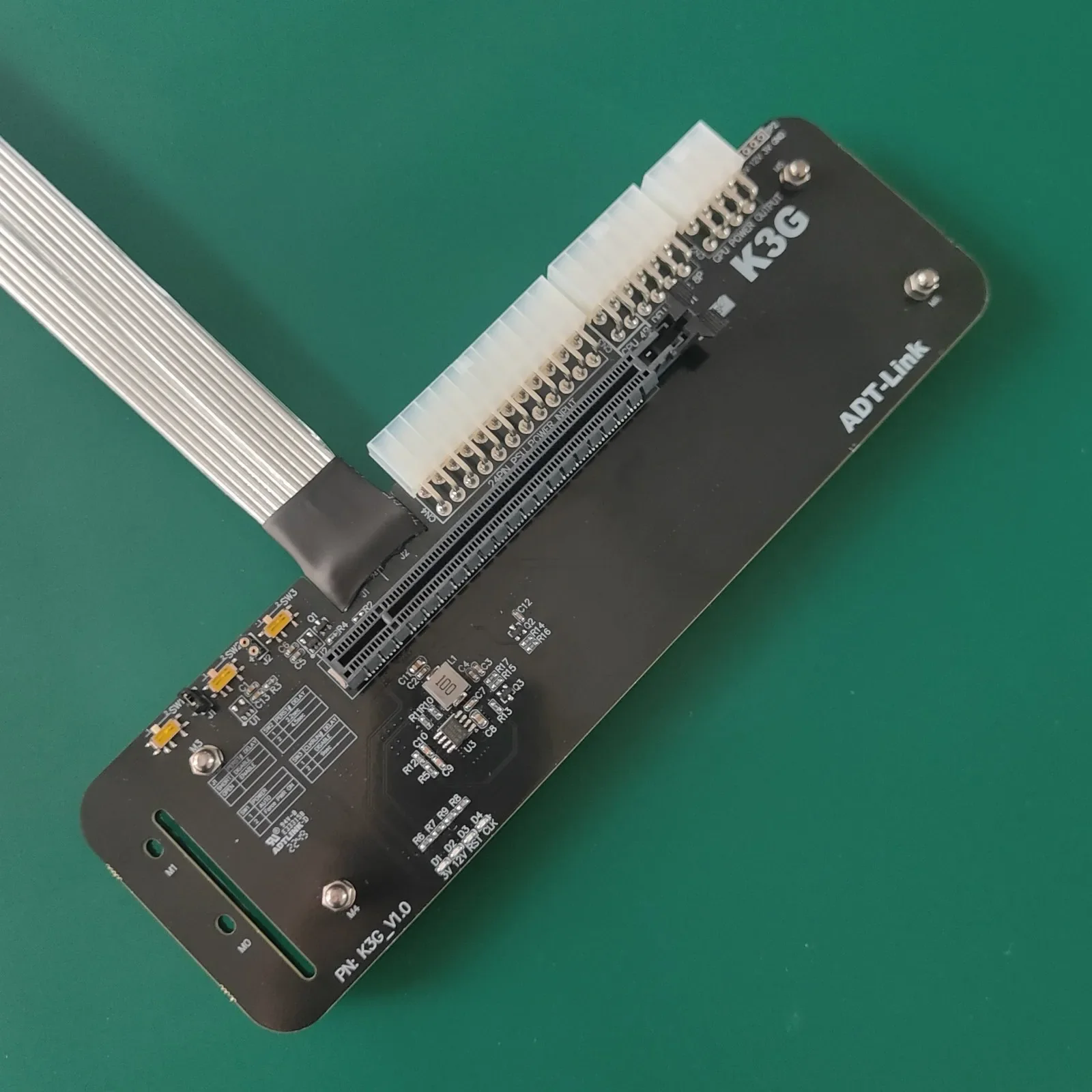

Nombre del productoPCIe x16 aTecla M M.2 NVMeEGPUAdaptadorCable alargador

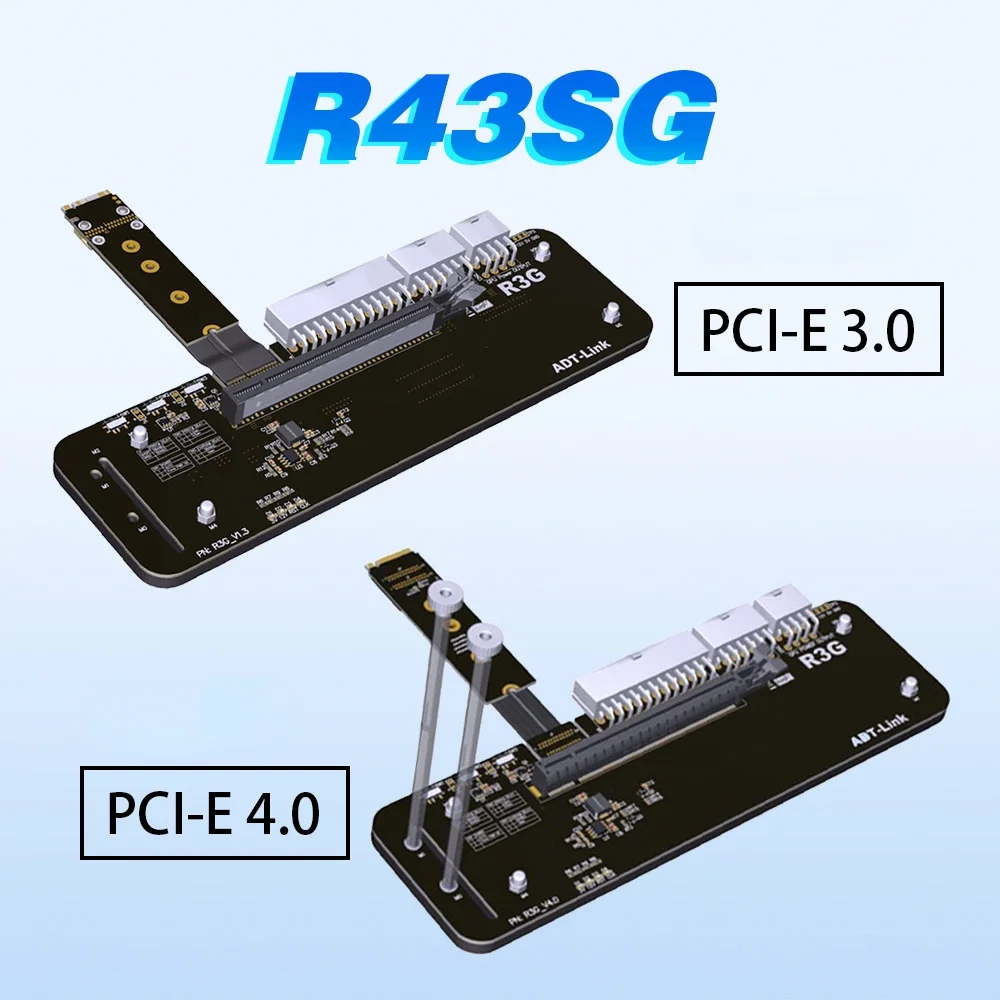

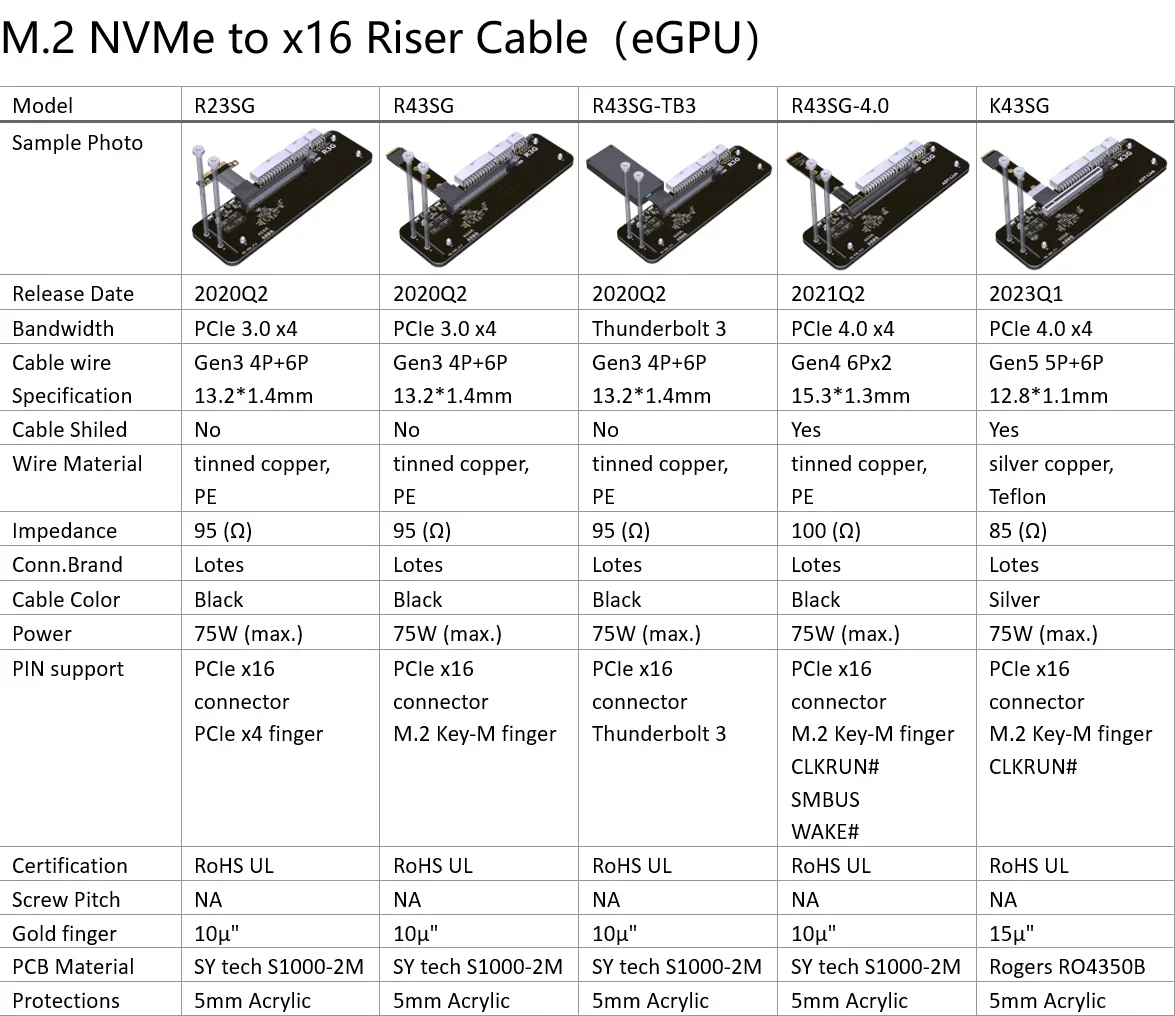

Modelo de producto:R43SG/1/2. 1 (PCIe3.0 X4, 32G/BPS (máx.)
R43SG 4,0/K43SG 4,0 (PCIe4.0 X4, G 64/BPS (máx.)
Longitud del cable: 25cm, 50cm
Aplicación:EGPU para NUC / ITX / STX / Notebook PC
Compatibilidad de tarjetas gráficas:Admite nuevas tarjetas gráficas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2015 no son compatibles).

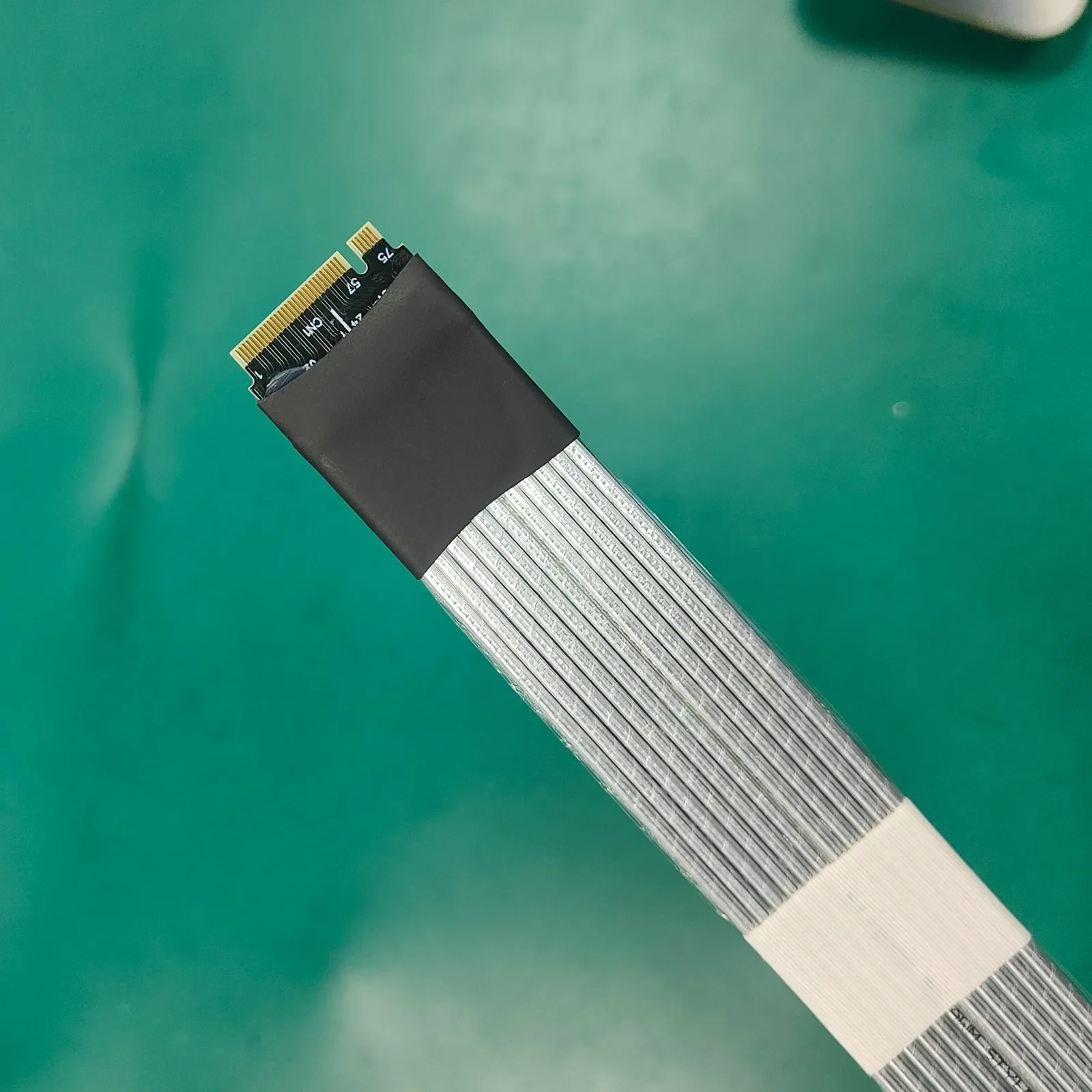

Compatibilidad de placa base:Notebook, placa base ITX/STX, NUC, Solo es compatible con la interfaz M.2 NVMe, no es compatible con la interfaz M.2 SATA, no es compatible con la interfaz M.2 WiFi, no es compatible con la interfaz M.2 WWAN, no es compatible con la interfaz USB.
Descripción de la fuente de alimentación:
Fuente de alimentación compatible con la serie DELL 220 (1/ADP- 220AB) Fuente de alimentación PSU de 8 pines 12V/18A/500W, o fuente de alimentación estándar ATX de W o más, la fuente de alimentación debe ser preparada por el comprador o comprada por separado.
Longitud del cable Descripción:

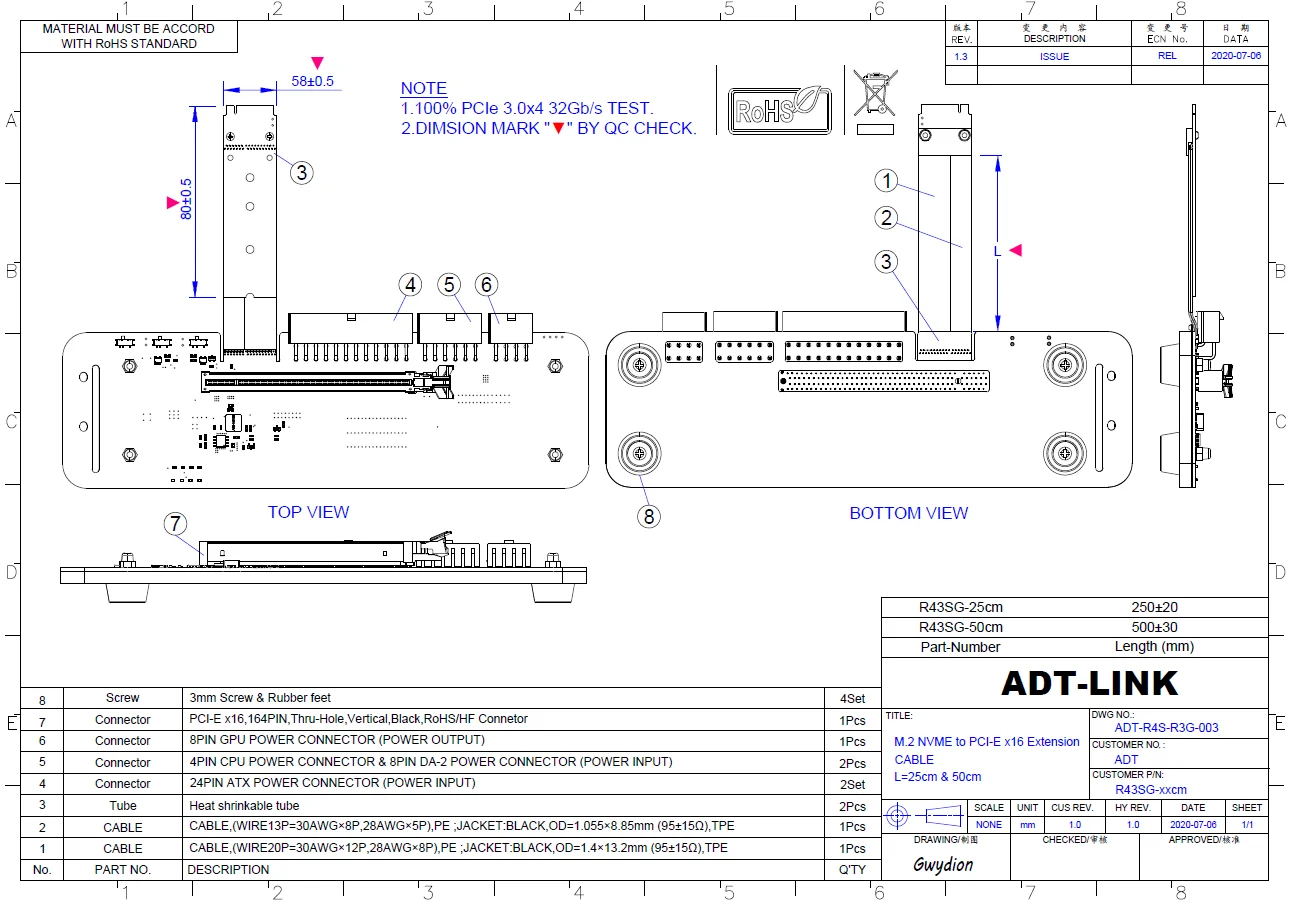

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 50cm en la figura a continuación.
Pasos de instalación

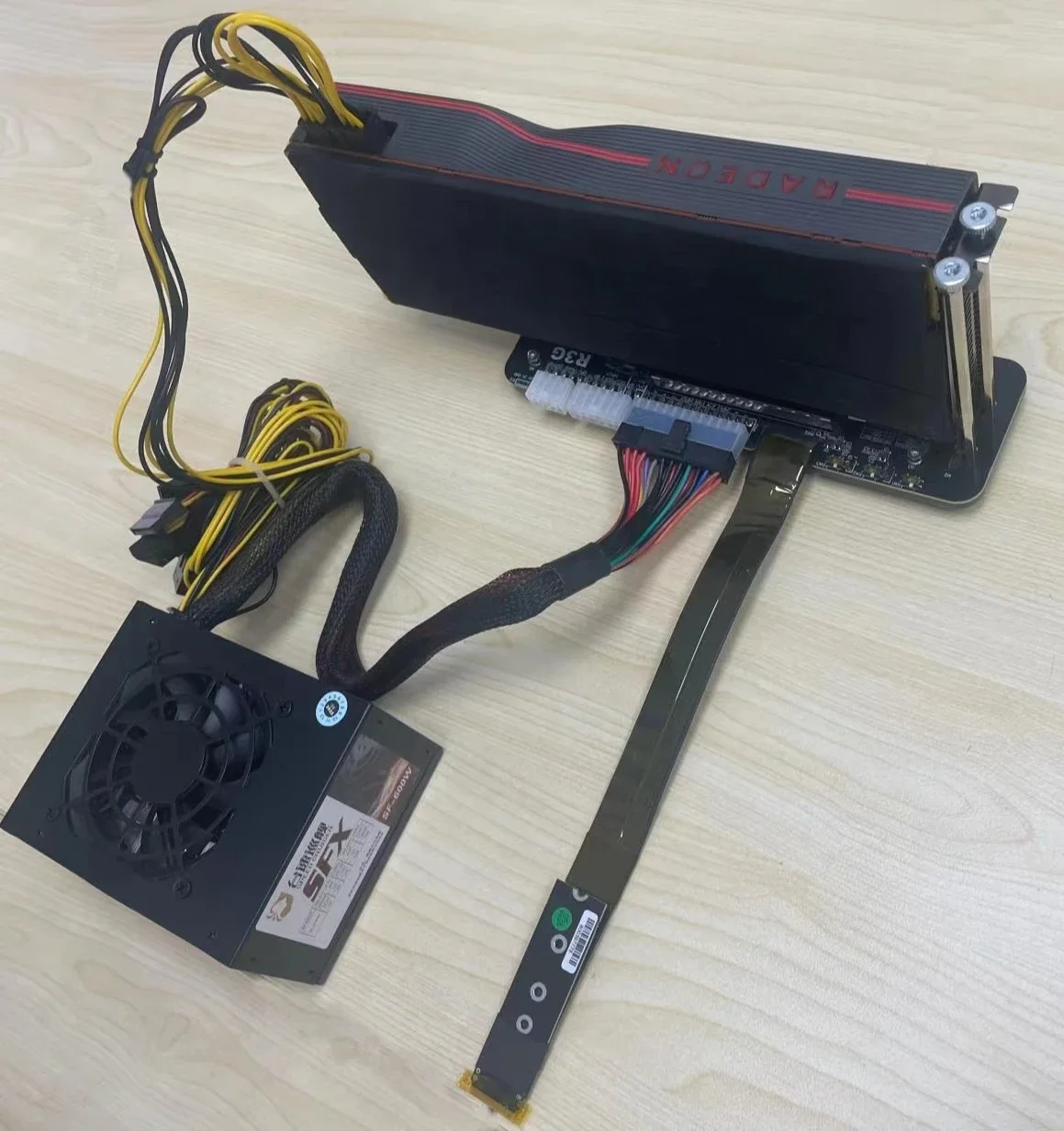

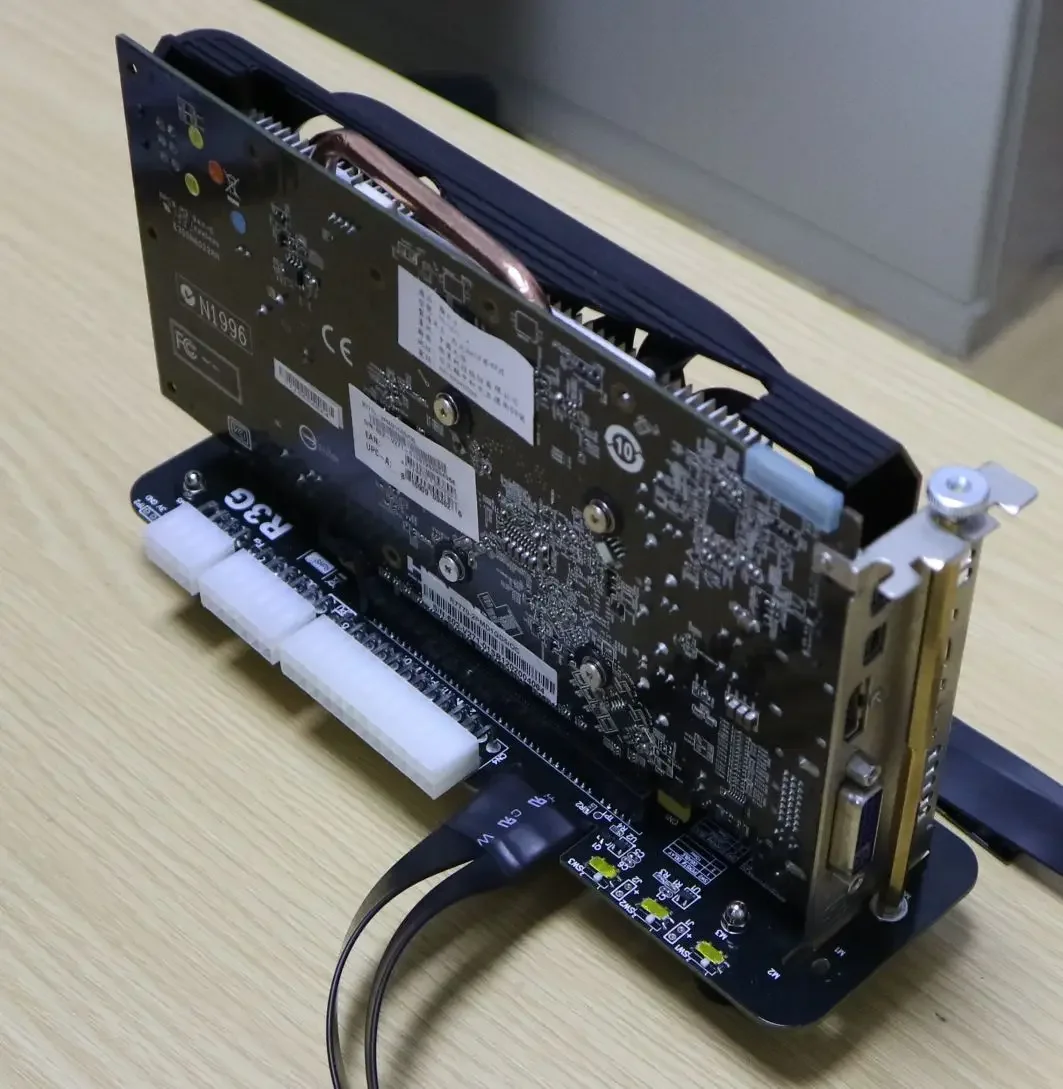

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.

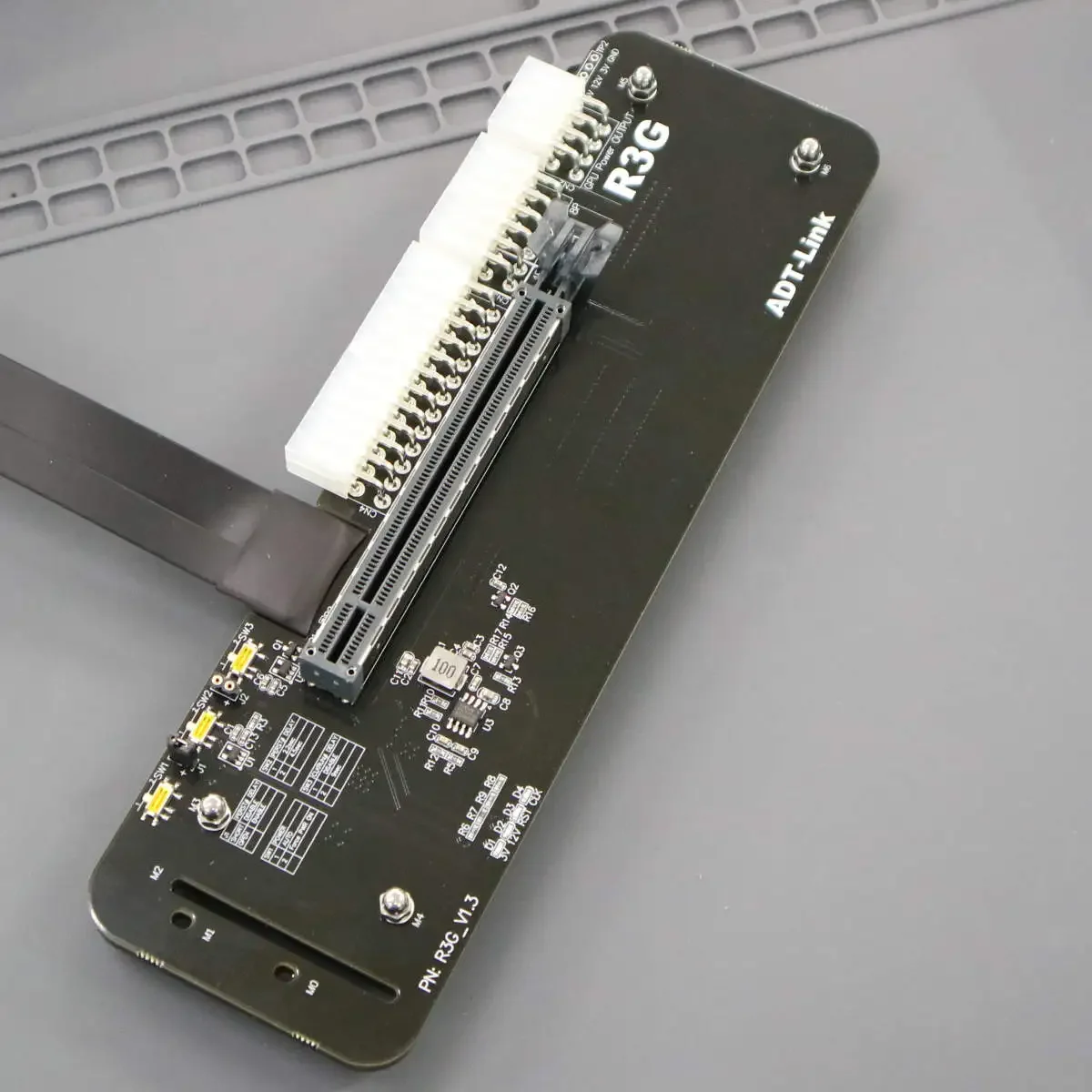

3. Puede enchufar nuestro cable cuando el ordenador esté apagado. Después de encenderlo, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede provocar que el ordenador se reinicie.
4. acabado.
Descargue el archivo de vídeo de instalación:
http:// www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:// www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
