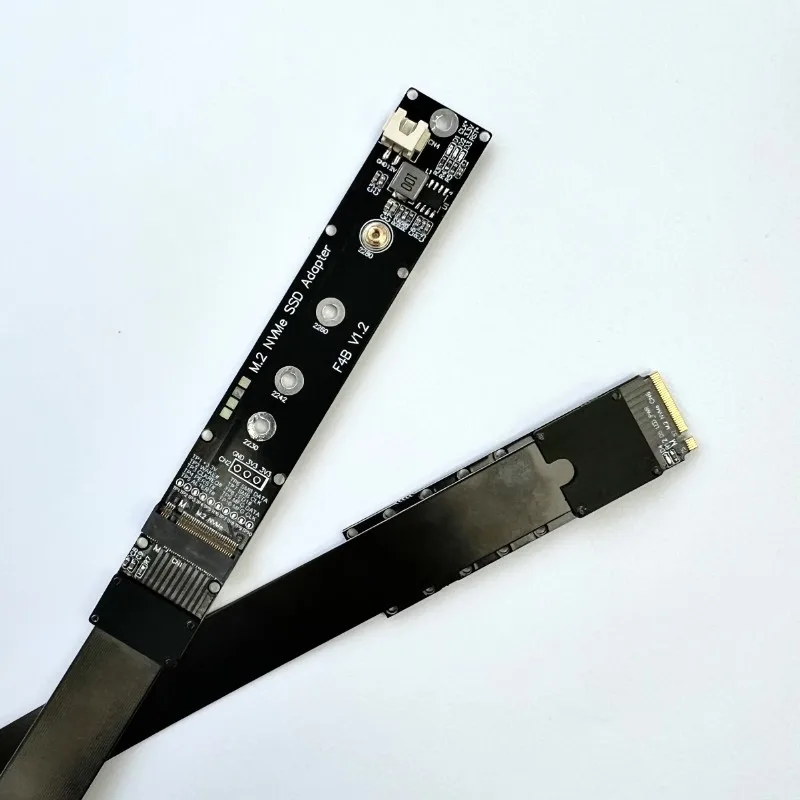

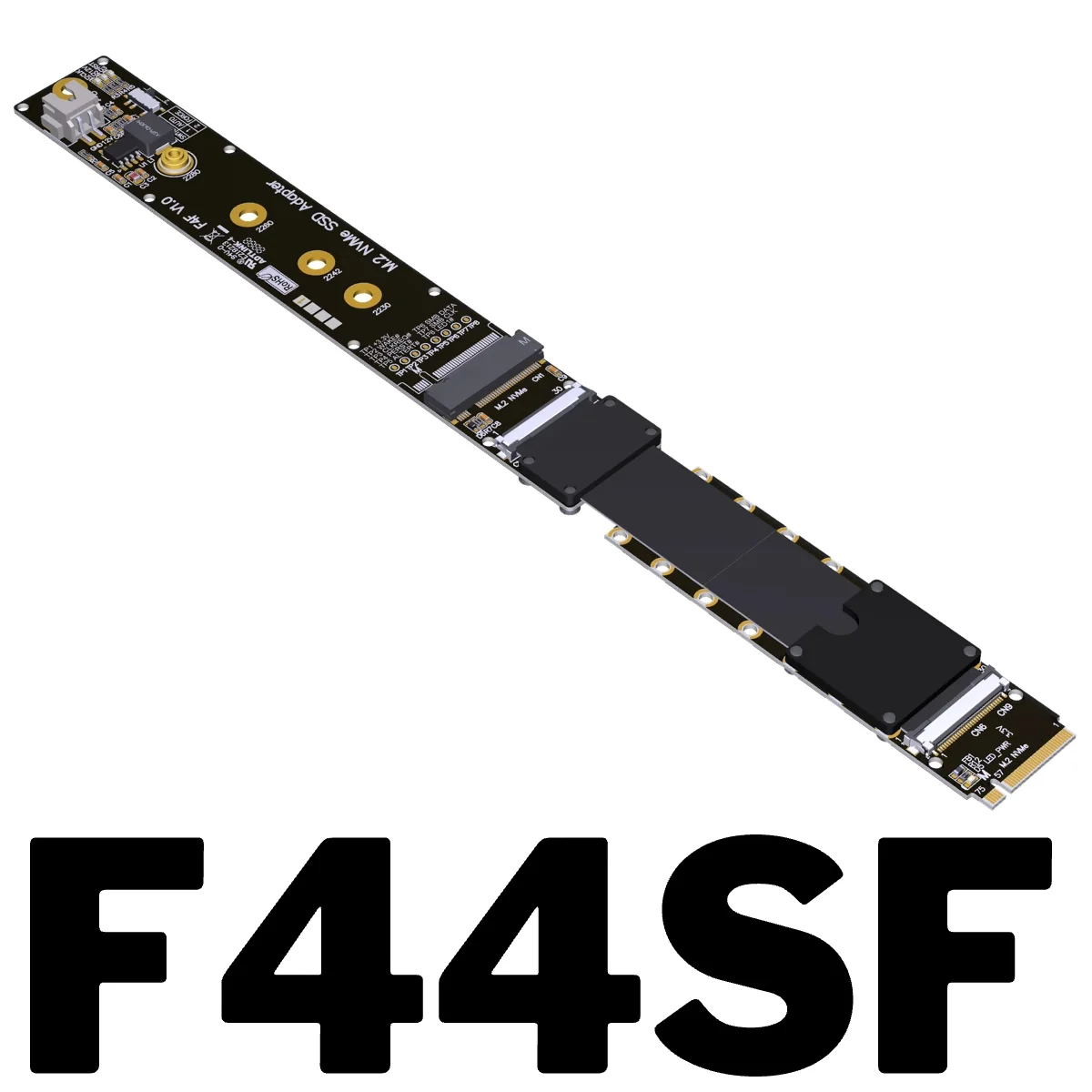

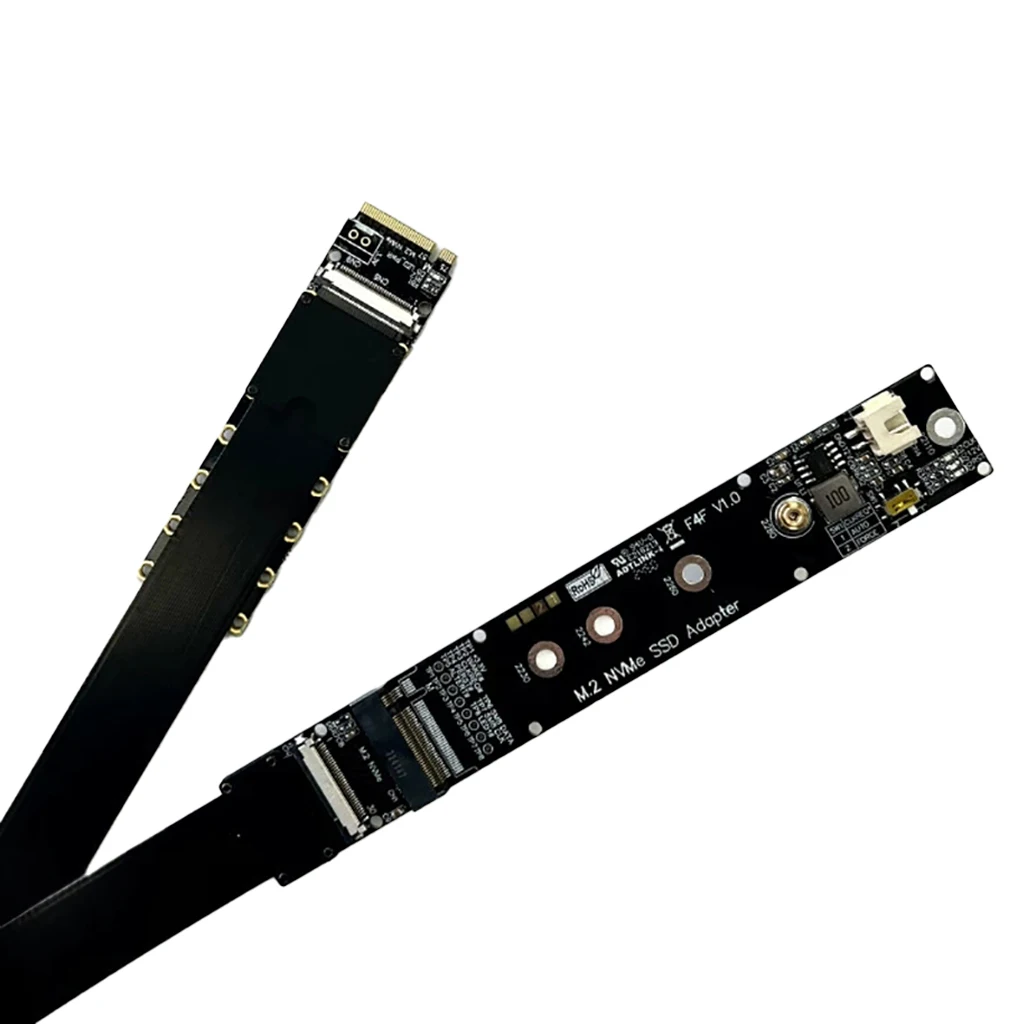

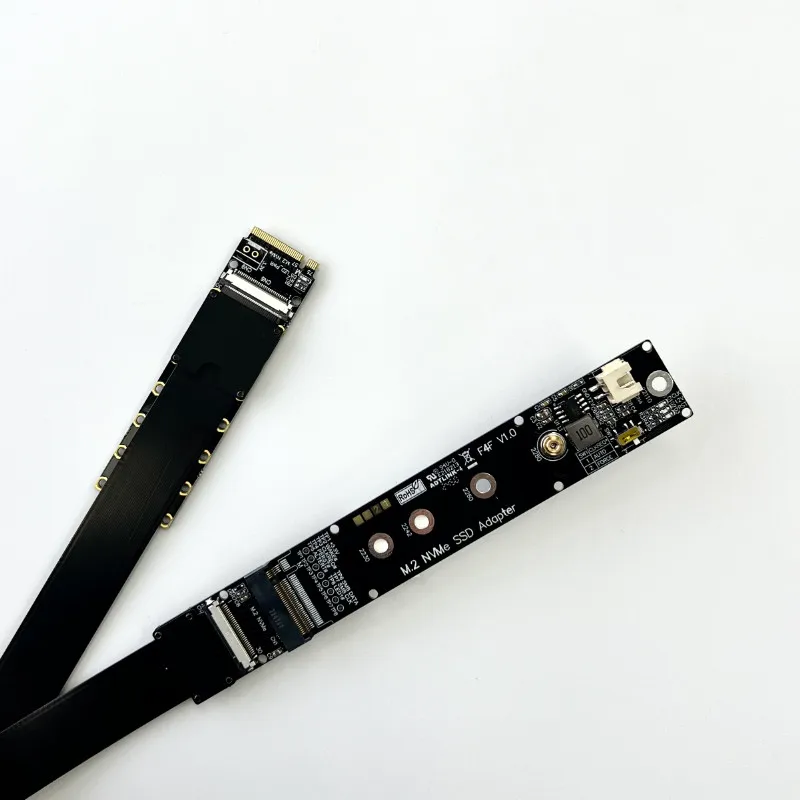

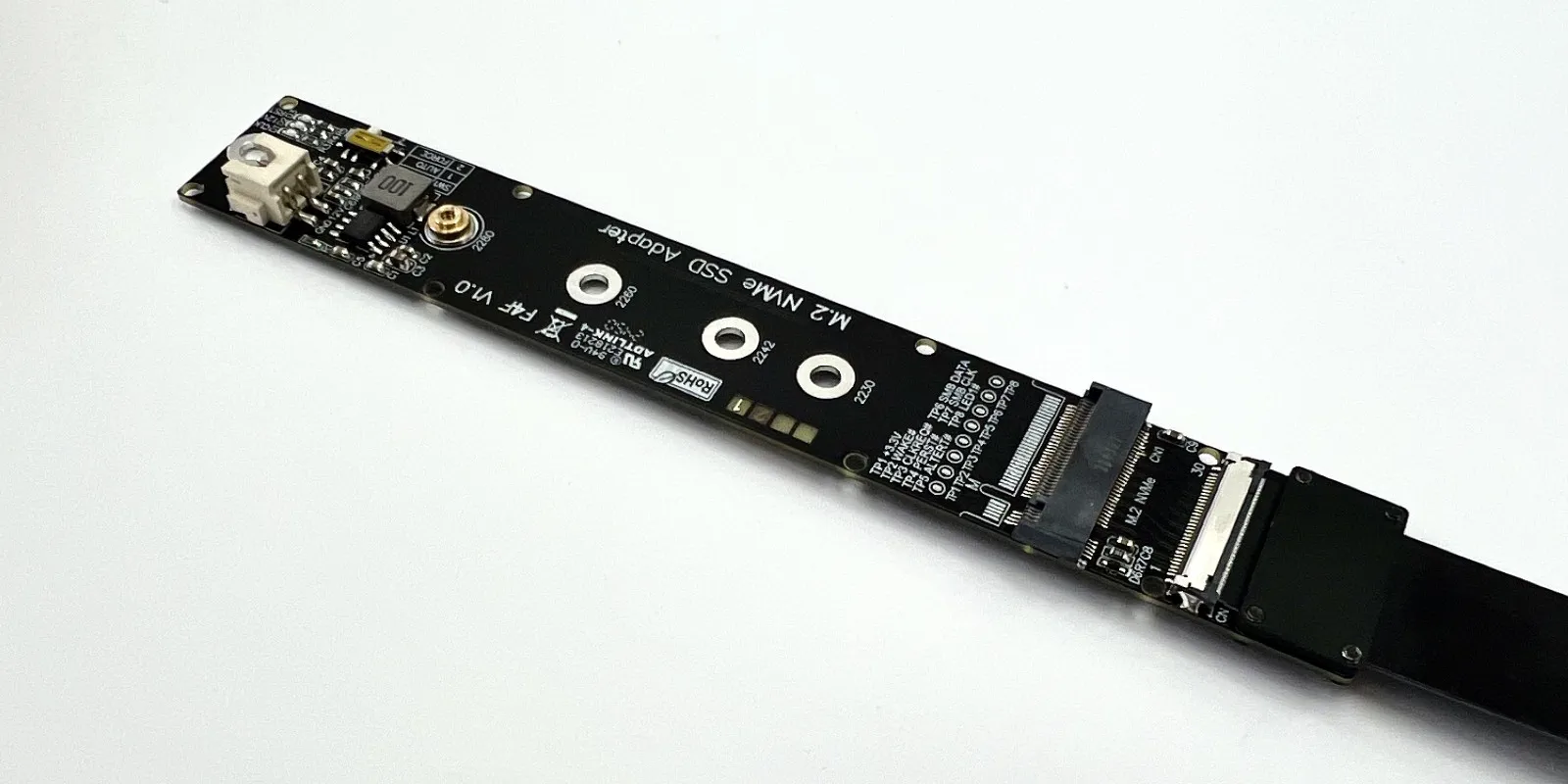

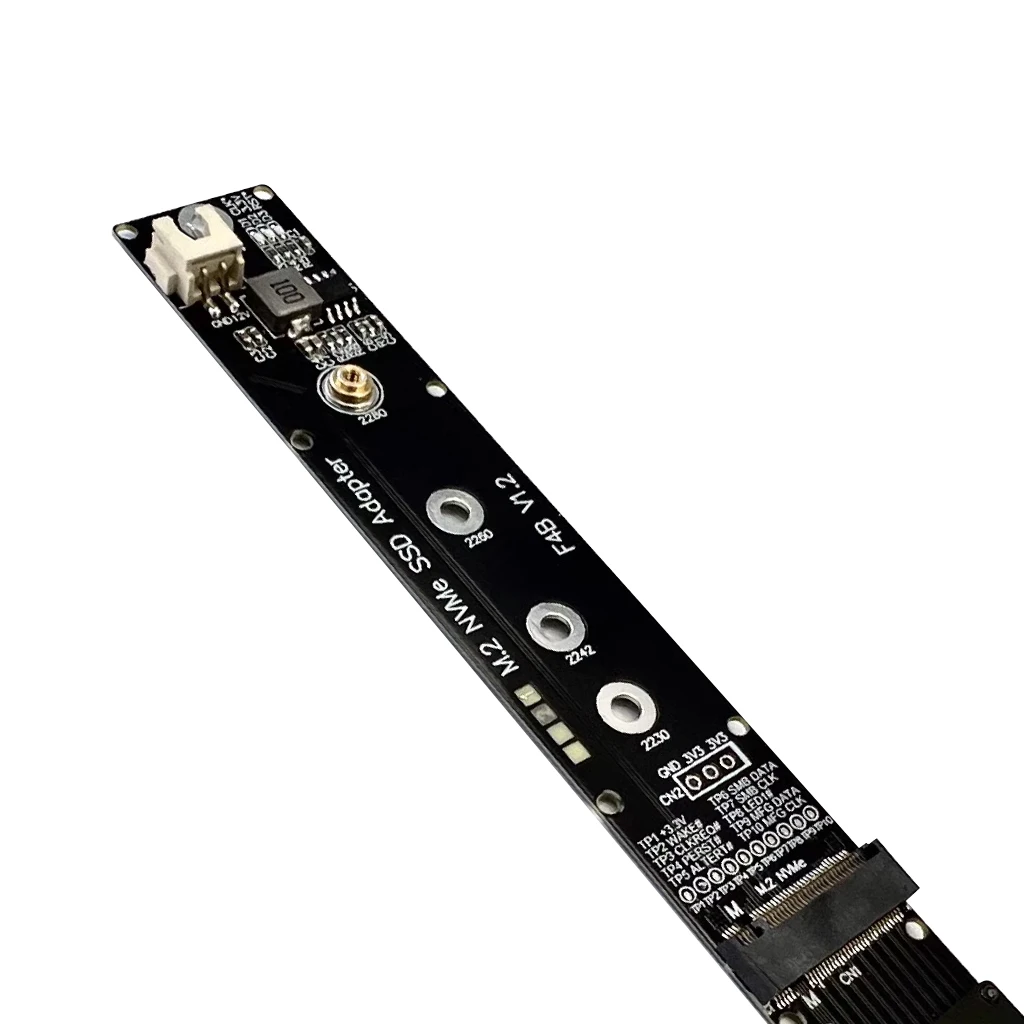

Para M.2 NVMe SSD FFC Cable de extensión unidad de estado sólido Riser tarjeta GEN5 para M.2 NVMe clave M a PCI Express 5,0 X4 PCIE F44SF F44AB
Modelo de producto: F44SF; F44AB
Nombre del producto: Cable de extensión SSD M.2 NVMe key M
Ancho de banda de velocidad: PCIe 5.0 x4, gen5 128G/bps Compatible con gen3 gen4
Consejos de compra: asegúrese de comprar primero 1 ~ 2 muestras para probar y verificar que
No hay ningún error antes de comprar grandes cantidades.
Recordatorio amistoso: el montaje incorrecto o el funcionamiento inadecuado quemarán su
equipo.Limitado a compras especificadas por ingenieros profesionales.
Descripción de la longitud del cable y el espacio entre orificios.
La longitud del cable se refiere a la parte del cable visible.
La distancia del orificio del tornillo se refiere al etiquetado del tamaño de la flecha azul,
la longitud de la línea tendrá un cierto grado de error,
entre la situación de error específica consulte la siguiente tabla:

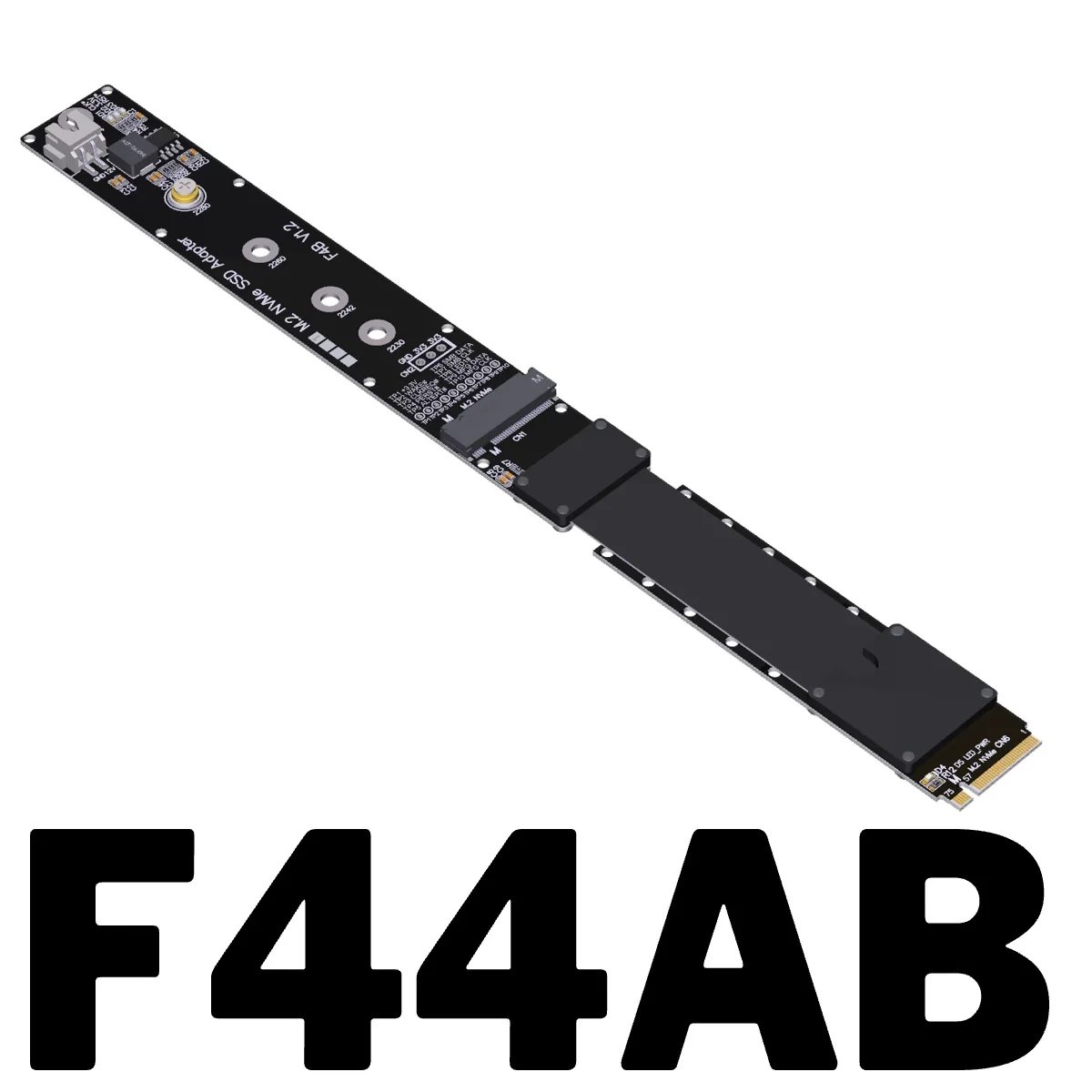

Diagrama esquemático F44AB.

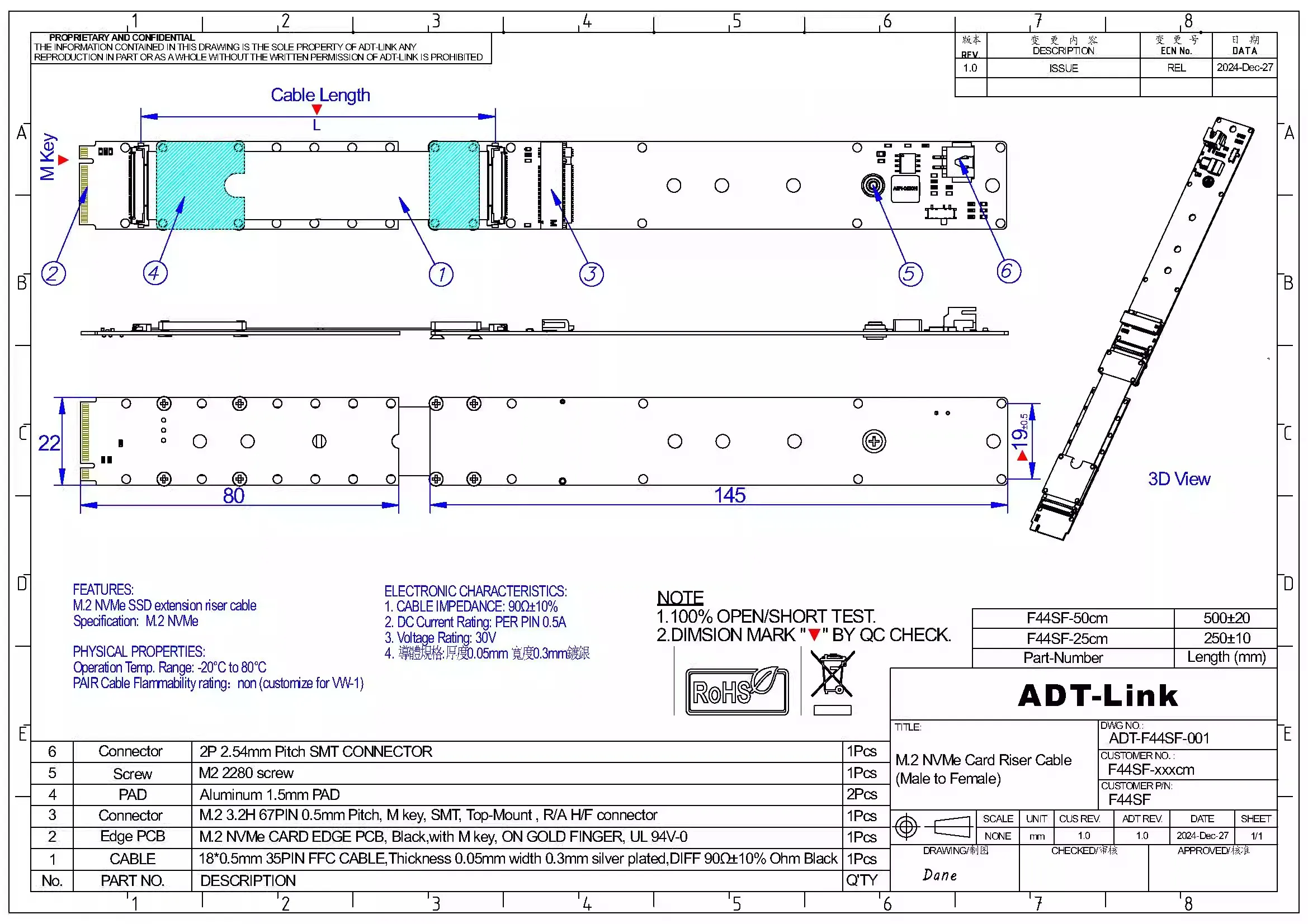

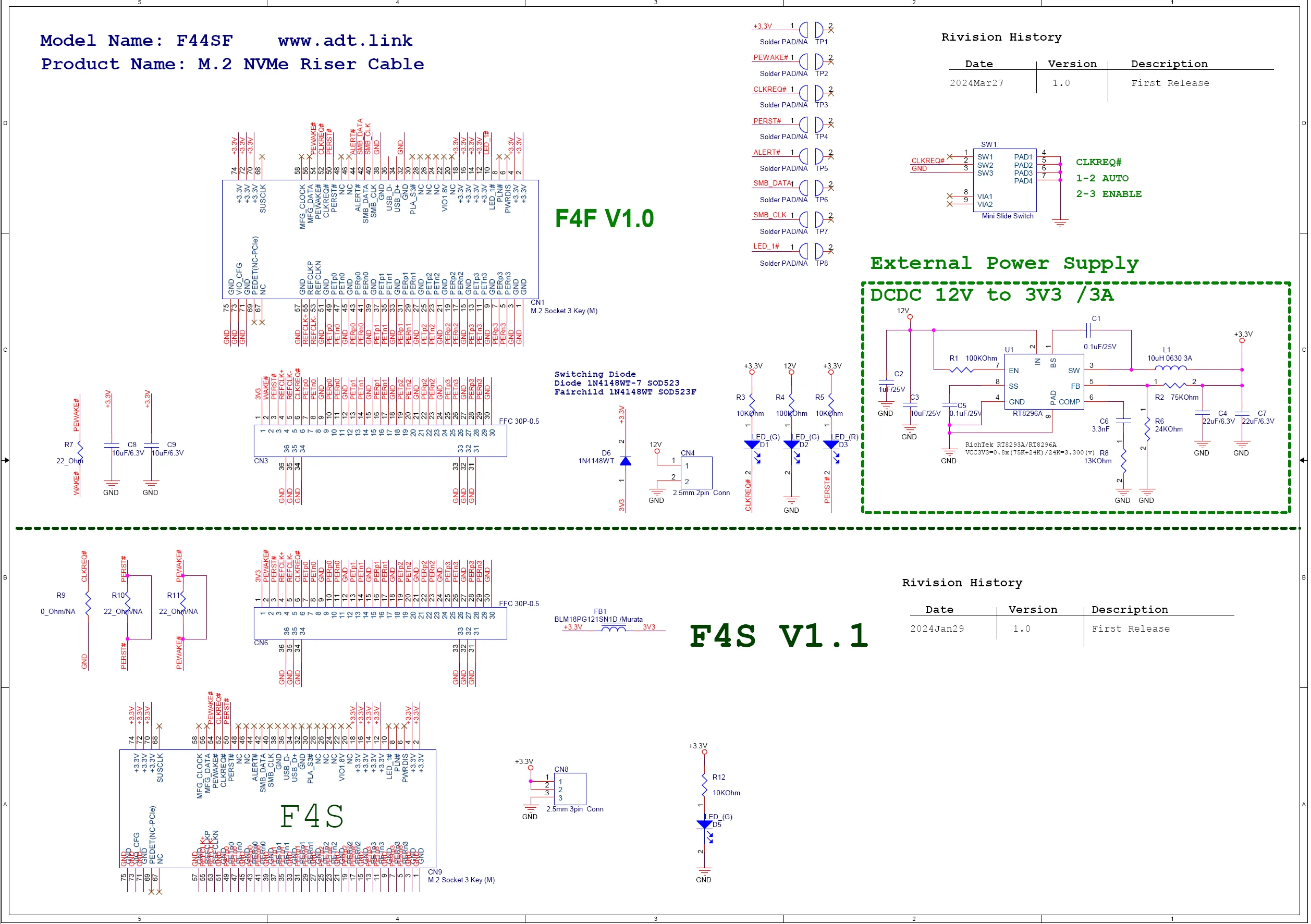

Diagrama esquemático F44SF.

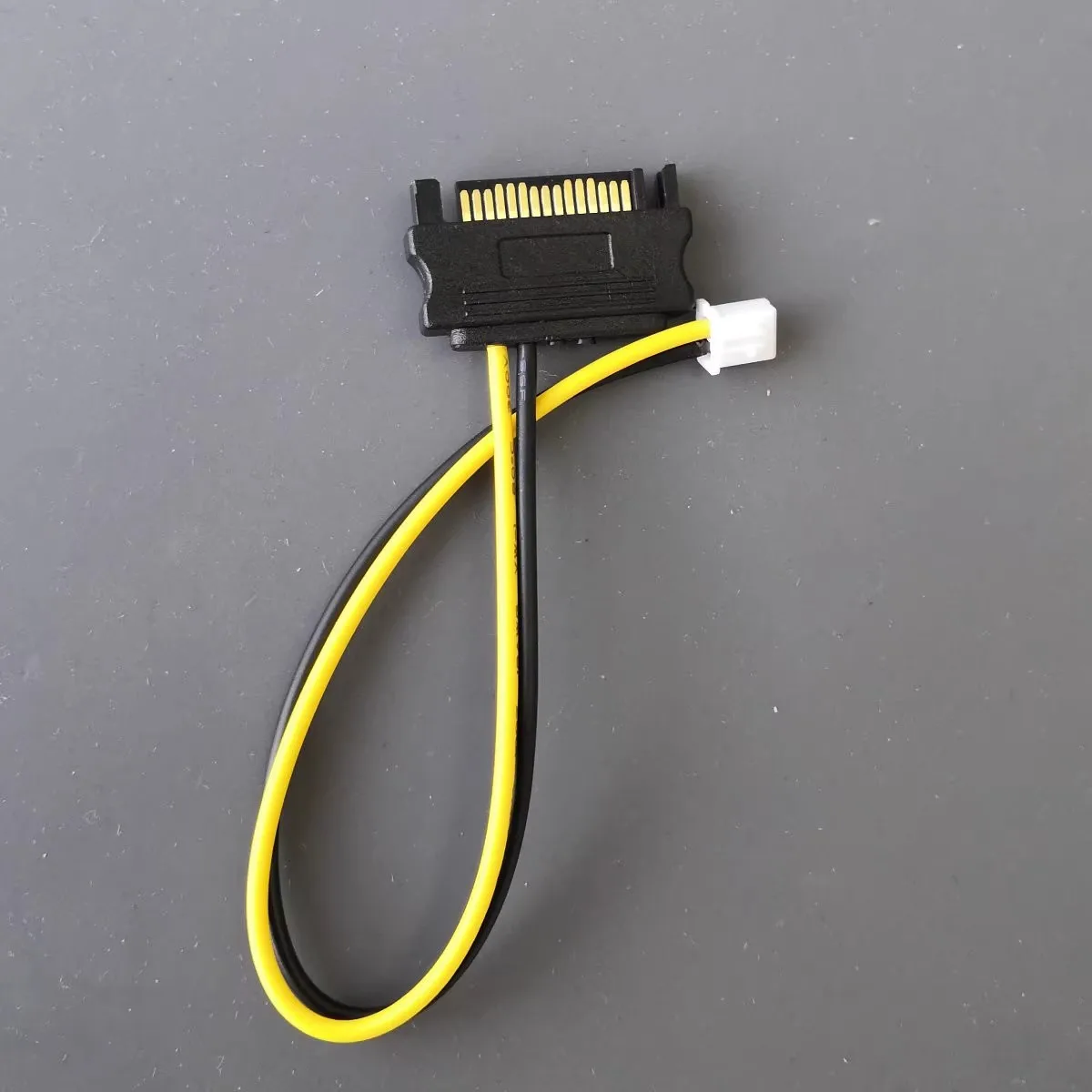

Nota de accesorios: Viene con un cable adaptador de corriente SATA de 12 V
que debe estar conectado para alimentar el SSD:
F44AB:
F44SF:
Ventajas del producto.
1, alambre certificado UL, diseño de cable plano blindaje de cobertura total,
Grosor ultrafino de sólo 0,5 mm.
2, el uso de espaciador de aleación de aluminio, resistente y duradero,
para garantizar la estabilidad del cable al mismo tiempo puede efectivamente
bloquear interferencias y ruidos.
3, placa PCB certificada por UL, dedo dorado totalmente chapado en oro de 10μ”,
buena conductividad, puede reducir la oxidación y la impedancia de óxido.
subida causada por el problema de la pantalla azul de la muerte.

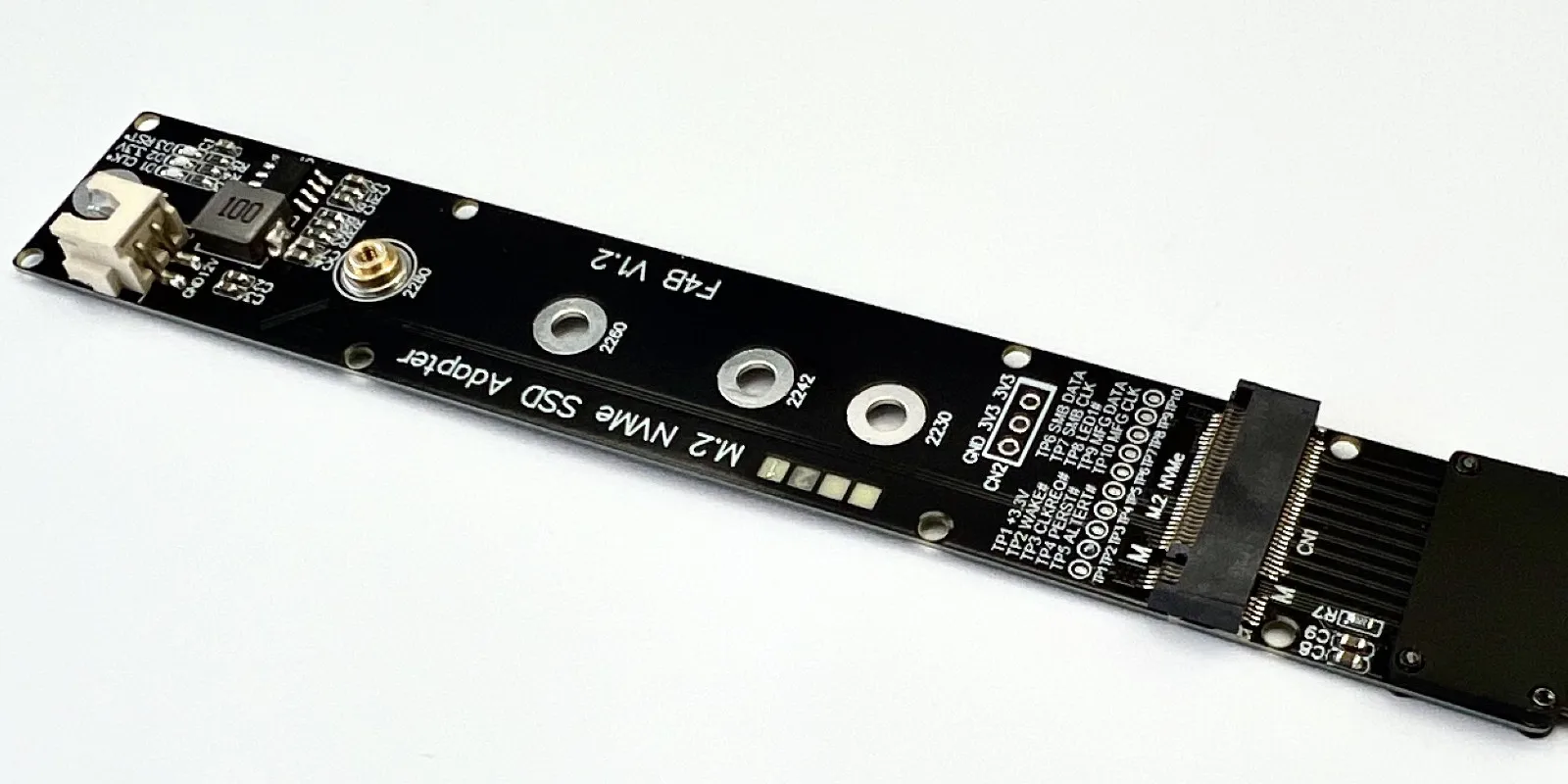

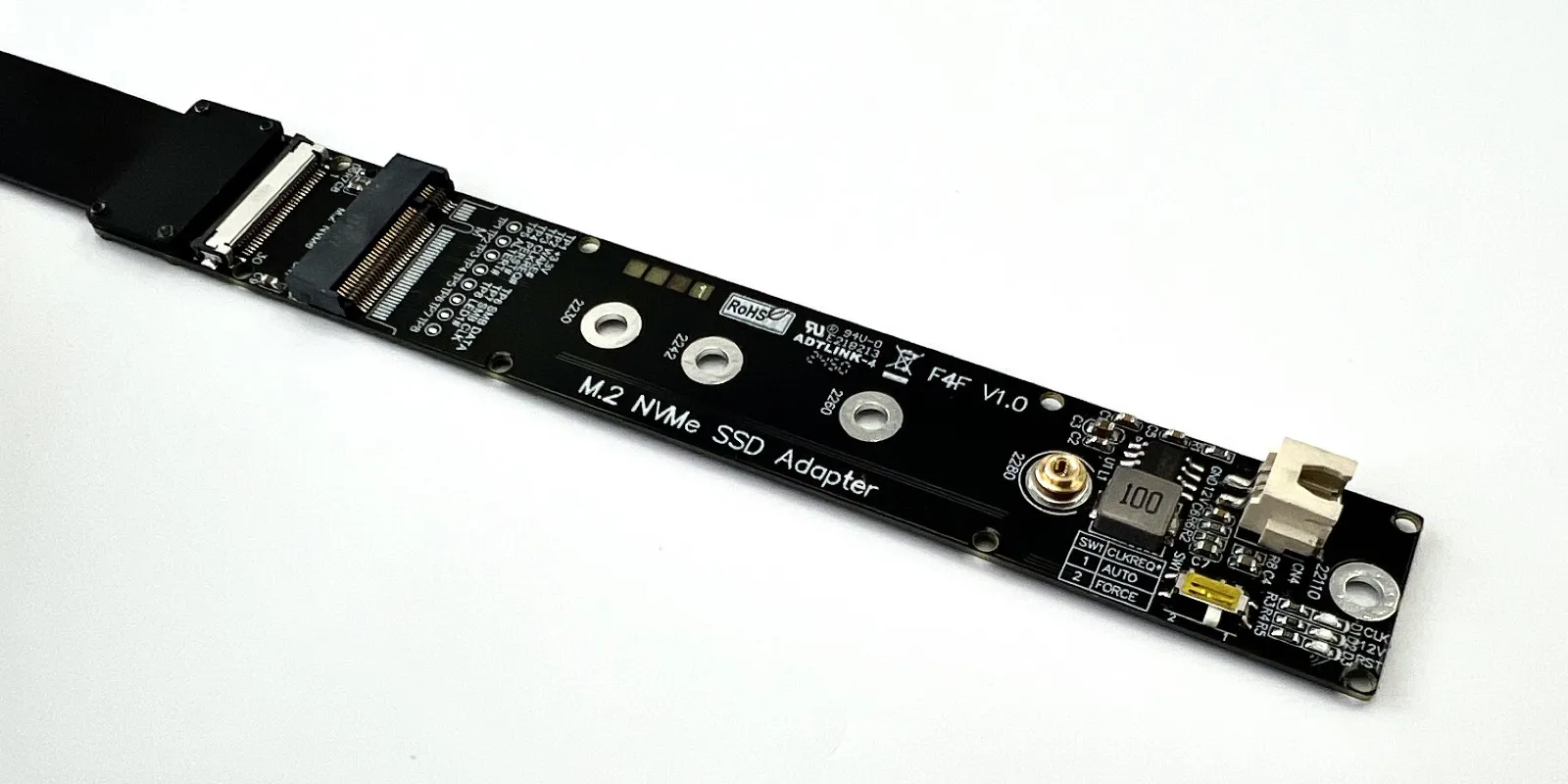

4. Este producto adopta un chip DCDC, las ventajas incluyen
fuente de alimentación estable, alta eficiencia y ahorro de energía,
así como sobrecorriente, sobretemperatura y cortocircuito
funciones de protección, al tiempo que protegen la eficiencia.
y estabilidad del sistema.
5, con cable adaptador de corriente SATA, ampliamente compatible,
Fuente de alimentación estable de 12 V a 3,3 V.

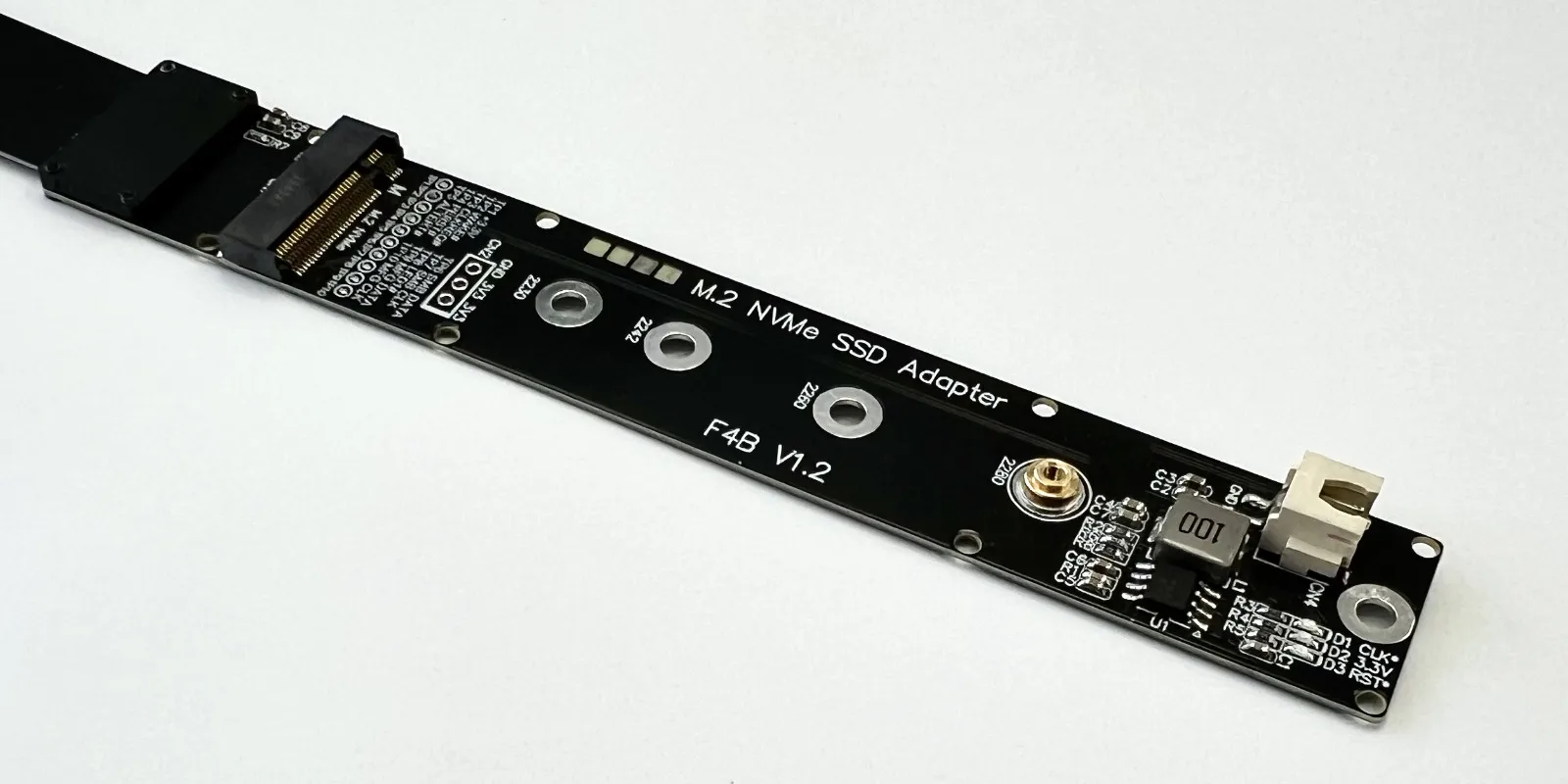

6, placa PCB de cuatro capas, diseño avanzado, excelente mano de obra,
estabilidad de la señal y rápido, excelente cableado, buen aislamiento,
Placa de impedancia de alta frecuencia de hasta estándares PCIe 5.0.
Nuestras pruebas de laboratorio pueden alcanzar la velocidad máxima PCIe5.0.
Características:
1. Grosor del alambre de 0,5 mm y las características ultrafinas son notables.
2.Blindaje de capa metálica, nuevo material EMI: diseño de cable plano completo
blindaje de cobertura, reduce el riesgo de interferencias electromagnéticas.
y degradación del rendimiento.
3.Excelencia del proceso de PCB: precisión de producción de PCB, espesor de cobre
engrosado en 1 oz, dedo dorado totalmente chapado en oro de 10 μ”,
reducir el riesgo de oxidación.

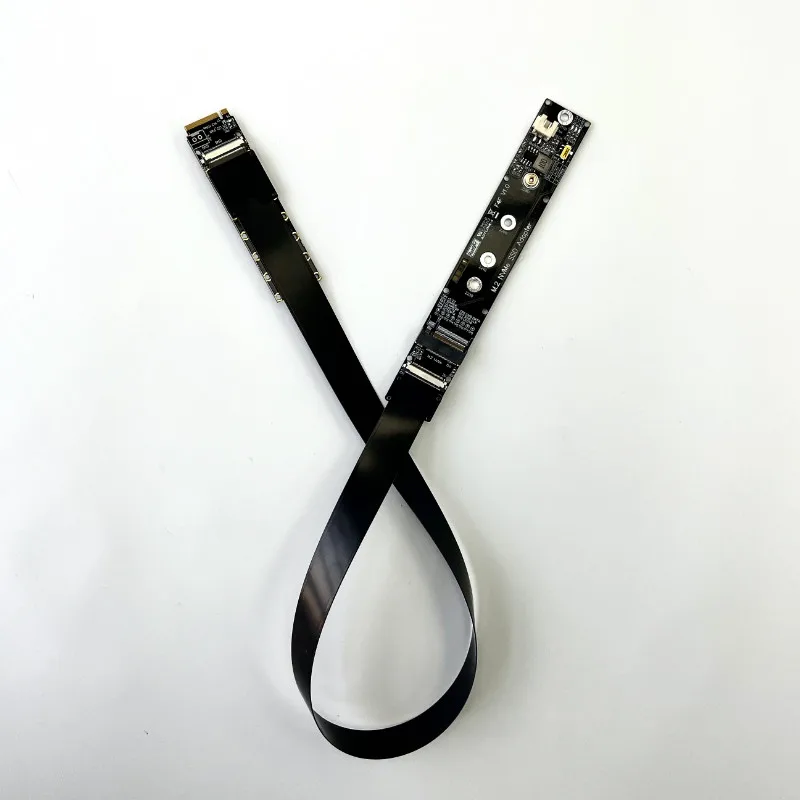

4.Suave y duradero: el alambre del producto tiene suavidad y durabilidad,
la conexión del cable está reforzada con un espaciador de aluminio de 2 mm para
hacer que la conexión del cable sea más estable.Flexible y plegable,
Los cables tienen mayor flexibilidad y estos cables son fáciles de
gestionar en comparación con los cables redondos tradicionales.Usando cables FFC
como solución al problema de las limitaciones de espacio en dispositivos compactos,
son fáciles de instalar y usar en espacios reducidos sin afectar
componentes electrónicos.
Resumen de la pregunta técnica.
¿Diferencia entre los modelos F44SF y F44AB?
Producto estándar F44SF, cable extraíble, señal de 30PIN es aerodinámico.
Producto personalizado F44AB, alambre soldado, señales de 35PIN son más,
consulte el esquema para conocer las señales.
¿F44SF y F44AB son compatibles con PCIe 5.0?
La prueba de laboratorio puede alcanzar PCIe 5.0 a máxima velocidad.

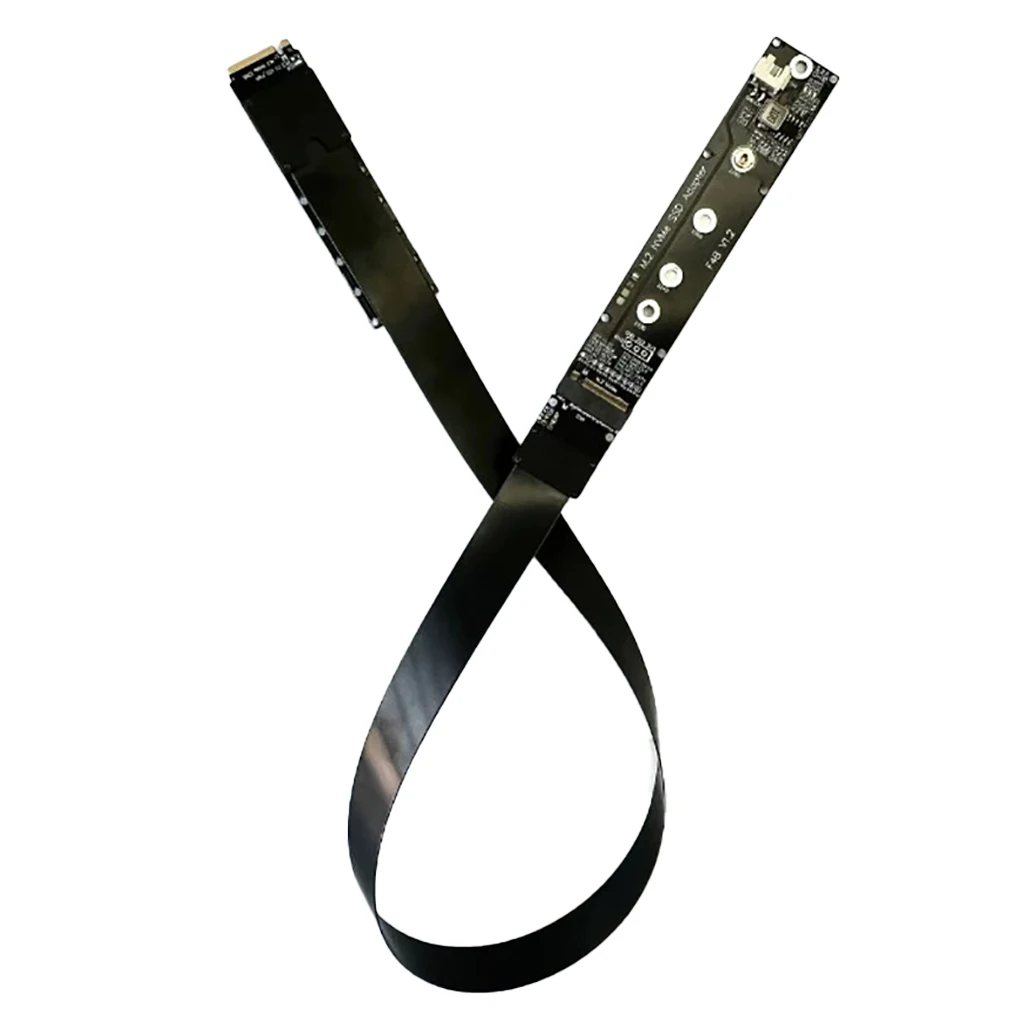

¿Los cables están blandos?¿Es flexible?
El grosor del alambre de este producto es de 0,5 mm, el alambre se puede doblar o doblar.
No afecta el uso, pero no se puede tirar.
