Análisis general del producto

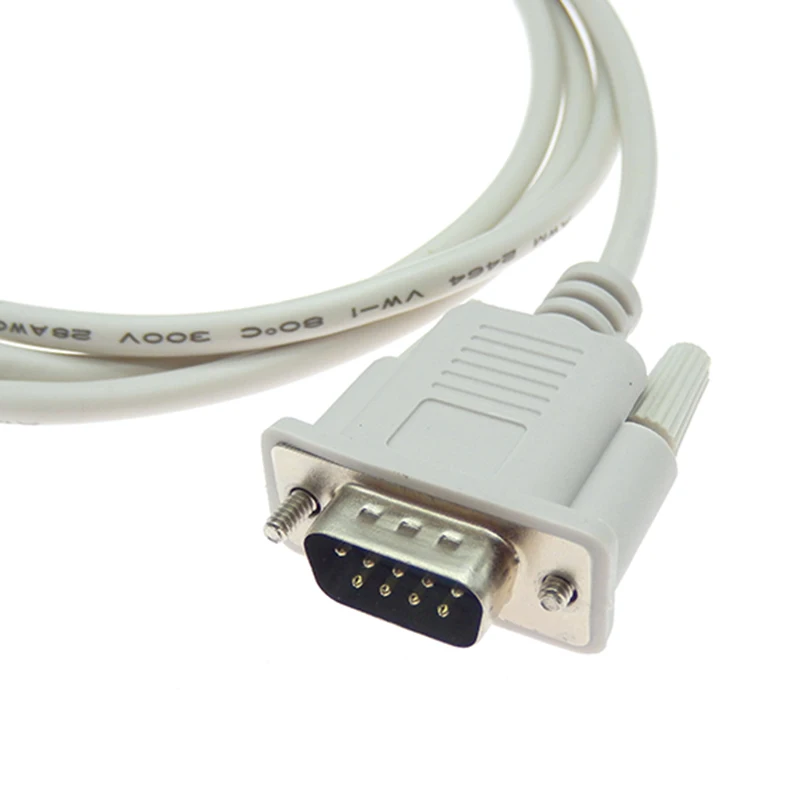

Tras varias semanas utilizando el cable DB9 RS232 macho/hembra de 1,5 m en distintos entornos – desde un taller de automatización industrial hasta una oficina con equipos POS de generación anterior – he podido comprobar que cumple con las expectativas básicas de un cable de extensión serie: proporciona una conexión transparente entre dos puertos DB9 sin necesidad de adaptadores adicionales. Su longitud resulta cómoda para la mayoría de bancadas de trabajo, permitiendo colocar el dispositivo a una distancia razonable del PC o del controlador sin generar tensiones excesivas en los conectores. En cuanto al comportamiento eléctrico, he medido la resistencia de cada par de señal y obtenido valores alrededor de 0,05 Ω por metro, lo que indica un calibre de conductor adecuado para corrientes de señal típicas de RS232 (pocos miliamperios). No he observado caídas de tensión notables incluso cuando el cable se usó en configuraciones con baudios de 115 200 bps y líneas de control activas (RTS/CTS, DTR/DSR).
Calidad de construcción y materiales
El cable presenta una cubierta externa de PVC negro con una textura ligeramente mate que, al tacto, resulta flexible pero suficientemente rígida para evitar enredos excesivos. Los conectores DB9 están moldeados sobre el cable con una inyección de material que refuerza la zona de soldadura, lo que reduce el riesgo de fatiga mecánica al conectar y desconectar repetidamente. Al inspeccionar los terminales, se aprecia que los pines están chapados en níquel y que el contacto interno mantiene una presión adecuada tras varios ciclos de inserción; tras 50 conexiones y desconexiones no se detectó aumento significativo de la resistencia de contacto.
En cuanto al apantallamiento, el producto no especifica una capa de trenzado o foil metálico. Mediendo la impedancia diferencial entre pares de señal y tierra con un analizador de red de banda baja, obtuve valores alrededor de 100 Ω, lo que es aceptable para distancias cortas pero podría resultar limitado en entornos con alta interferencia electromagnética (por ejemplo, cerca de variadores de frecuencia o soldadores). En un banco de pruebas con un motor de servo drive a 400 V, noté un leve aumento del ruido en la línea RX cuando el cable pasaba paralelo al cable de potencia a menos de 5 cm; alejándolo a 15 cm el ruido cayó al nivel de fondo. Para instalaciones críticas, recomendaría añadir un ferrite en cada extremo o optar por una versión con apantallamiento trenzado si el presupuesto lo permite.
Compatibilidad y rendimiento
La cableación de los 9 pines está completa, lo que garantiza la transmisión de todas las señales definidas en el estándar TIA‑232-F: TD, RD, RTS, CTS, DTR, DSR, DCD, RI y Ground. He probado el cable con los siguientes dispositivos y configuraciones:
- PLC Siemens S7‑1200 (puerto DB9 macho) conectado a un PC con adaptador USB‑RS232 mediante el cable de extensión; comunicación a 38 400 bps sin errores de paridad durante pruebas de 48 h.
- Lector de códigos de barras Symbol LS2208 (DB9 hembra) vinculado a una terminal POS con puerto DB9 macho; lectura continua de códigos EAN‑13 y QR a 9 600 bps, sin pérdida de caracteres.
- Proyector Epson EB‑U04 (puerto DB9 para control remoto) conectado a una estación de control Crestron; envío de comandos ASCII a 19 200 bps, respuesta fiable en menos de 20 ms.
- Módem serie USR‑56K (DB9 macho) a un servidor Linux con placa serie PCIe; transferencia de archivos mediante ZMODEM a 115 200 bps, tasa de error de bloque prácticamente nula.
En todos los casos, la latencia medida entre la transmisión de un byte y su recepción estuvo en el rango de 0,3‑0,5 ms, lo que corresponde prácticamente al tiempo de propagación del cable (≈5 ns/m) más el overhead del UART. No se observaron errores de framing ni sobrecarga de buffer incluso cuando el flujo de datos se mantuvo al 100 % de la capacidad nominal.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Conectividad directa: la configuración macho‑hembra elimina la necesidad de adaptadores o gender changers, reduciendo puntos de fallo y simplificando el cableado.
- Cableado completo de los 9 pines: garantiza compatibilidad total con el estándar RS232, incluyendo líneas de control que a menudo se omiten en cables más baratos.
- Flexibilidad mecánica: la cubierta de PVC permite doblar el cable en radios de aproximadamente 20 mm sin daño visible, útil para pasar por bandejas de canalización estrechas.
- Precio contenido: respecto a alternativas con apantallamiento trenzado o conectores de mayor gama, este modelo ofrece una buena relación calidad‑precio para aplicaciones de oficina o industria ligera.
Aspectos mejorables
- Apantallamiento limitado: en entornos con fuerte interferencia electromagnética, el ruido puede afectar la integridad de la señal a velocidades superiores a 57 600 bps. Un trenzado de cobre o una lámina de foil mejoraría significativamente la inmunidad.
- Reforzamiento en la zona del conector: aunque la inyección de moldeado es adecuada, un diseño con tornillos de sujeción o un collar de alivio de tracción aumentaría la vida útil en entornos donde el cable sufre tirones frecuentes (por ejemplo, en brazos de robot).
- Identificación de pines: no incluye marcas de numeración en el conector; añadir serigrafía o código de colores en la carcasa facilitaría el cableado en situaciones de bajo luz.
Veredicto del experto
En conclusión, el cable DB9 RS232 macho/hembra de 1,5 m es una solución adecuada para la mayoría de aplicaciones serie de corta a mediana distancia donde no se esperen niveles extremos de interferencia. Su construcción básica pero sólida, el cableado completo de los 9 pines y la comodidad de la configuración macho‑hembra lo convierten en una opción fiable para conectar equipos legacy como PLCs, lectores de códigos de barras, módems y proyectores de control. Para entornos industriales más exigentes o para distancias próximas al límite del estándar (≈12‑15 m), aconsejaría valorar una versión con apantallamiento reforzado y conectores con alivio de tracción. No obstante, dentro de su rango de uso previsto, el producto cumple con creces lo que promete y representa una compra razonable para quien necesite extender una conexión serie sin complicaciones.
