Color
Longitud
Descripción
Nombre de marca: ADT-LINK
Nombre del producto: USB 3.2 Tipo-Cal cable plano tipo E
Modelo de producto: serie UTF3.2-MM-20P
Velocidad de transferencia: USB3.2 Estándar 20 Gbps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50 cm; 1,5 A dentro de 1 metro
Aplicación del producto: placa base ITX/ATX conector USB interno de 20 pines incorporado o conector tipo e, adecuado para el puerto USB tipo C del panel lateral personalizado del chasis A4-ITX.
Descripción del número de pieza de la serie ADT USB:
S=USB-A; C=USB-C; W=USB-B; F=USB-E
Descripción de la longitud del cable:
La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
Descripción del modelo del producto:
Nota 1: T6B/T6A/T6A-NC es macho recto tipo C;
T9A/T9A-NC es un macho en ángulo tipo C;
T7B es una hembra recta tipo C;
T8T es una hembra en ángulo tipo C con orificio ranurado
T8T-BK es una hembra en ángulo tipo C con orificio ranurado y deflector;
F6A es un conector macho recto tipo E;
F9T es un conector hembra en ángulo tipo E con orificio ranurado.
Nota 2: ¿Cuál es la diferencia entre el modelo de producto T6A con chip y sin chip?
T6A con chip se refiere a la PCB con chip de marca electrónica RT1710 de RichTek, que admite alta corriente 3A, hasta 5A.La compatibilidad, la escalabilidad y la seguridad son relativamente buenas.Admite modo alternativo, mensaje definido por proveedor (USB PD)
La versión T6A-NC sin chip solo es adecuada para uso general y no admite alta corriente.La función de transmisión de datos USB aún se puede utilizar normalmente.

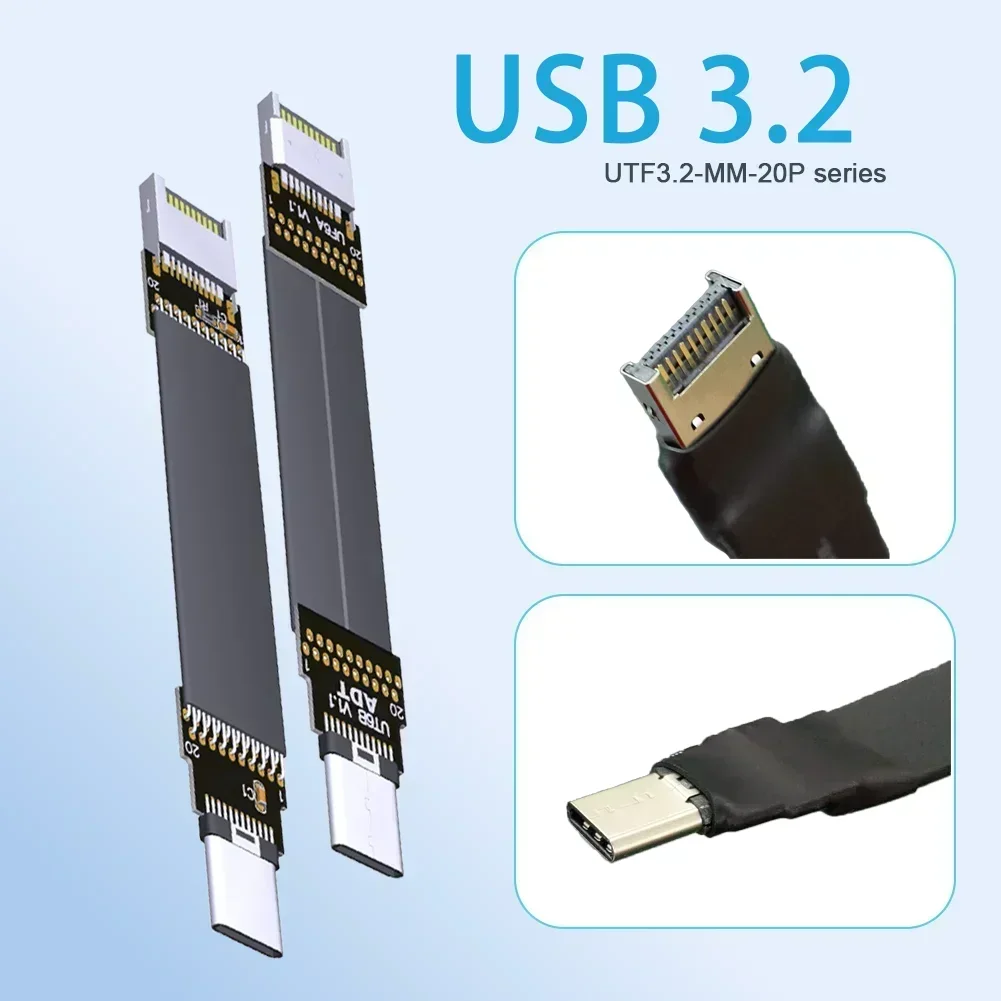

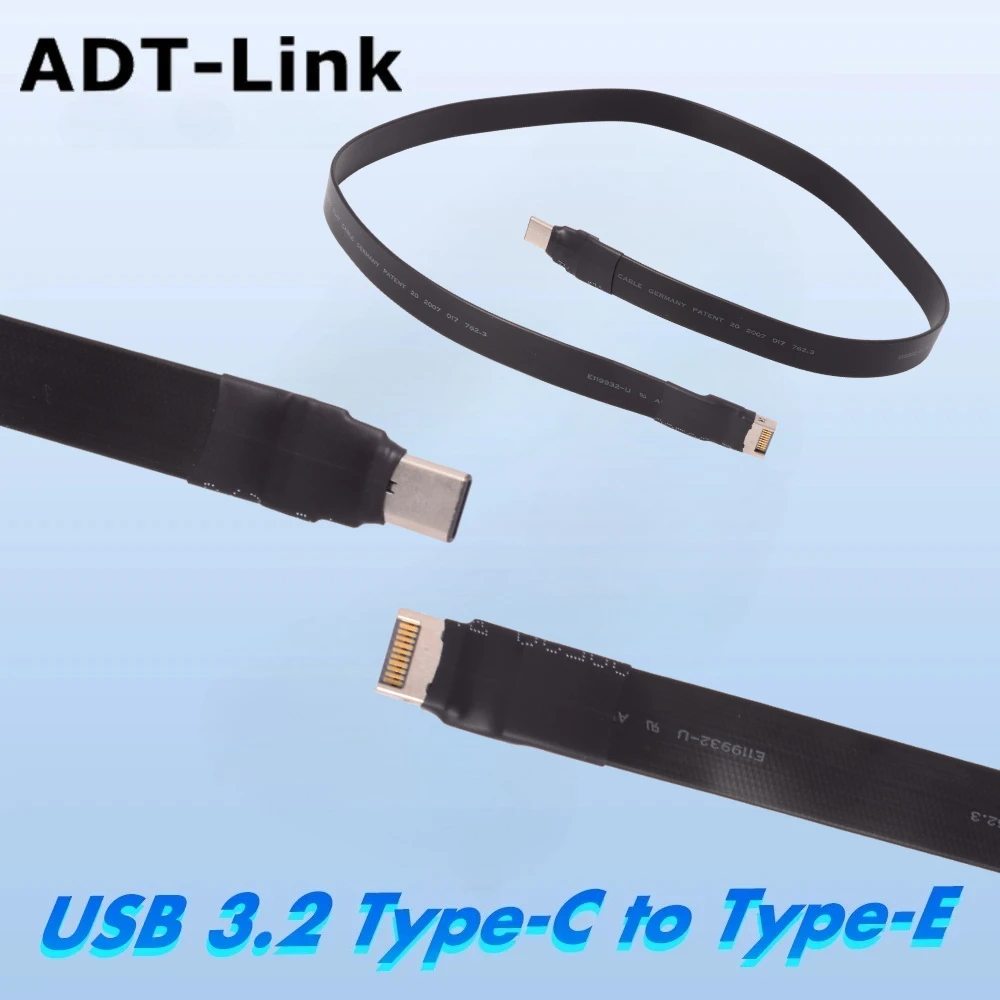

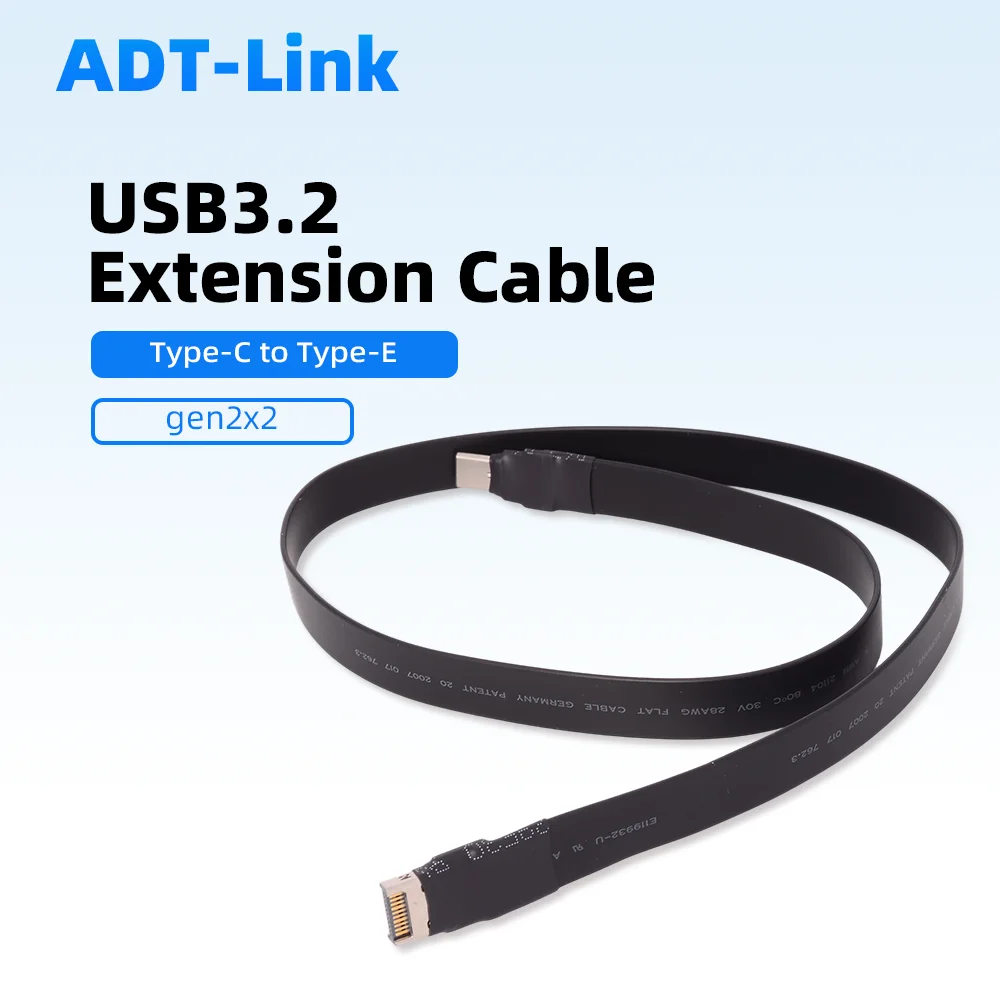

Imagen del producto:

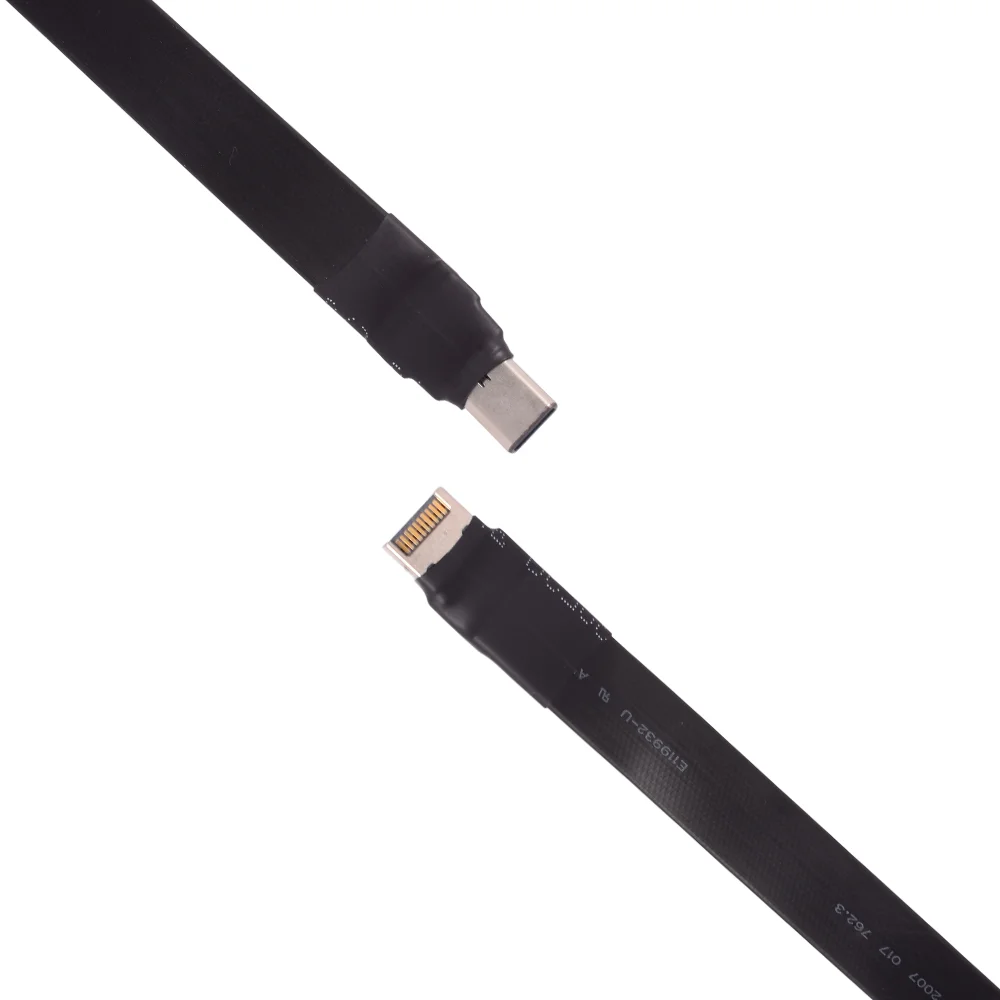

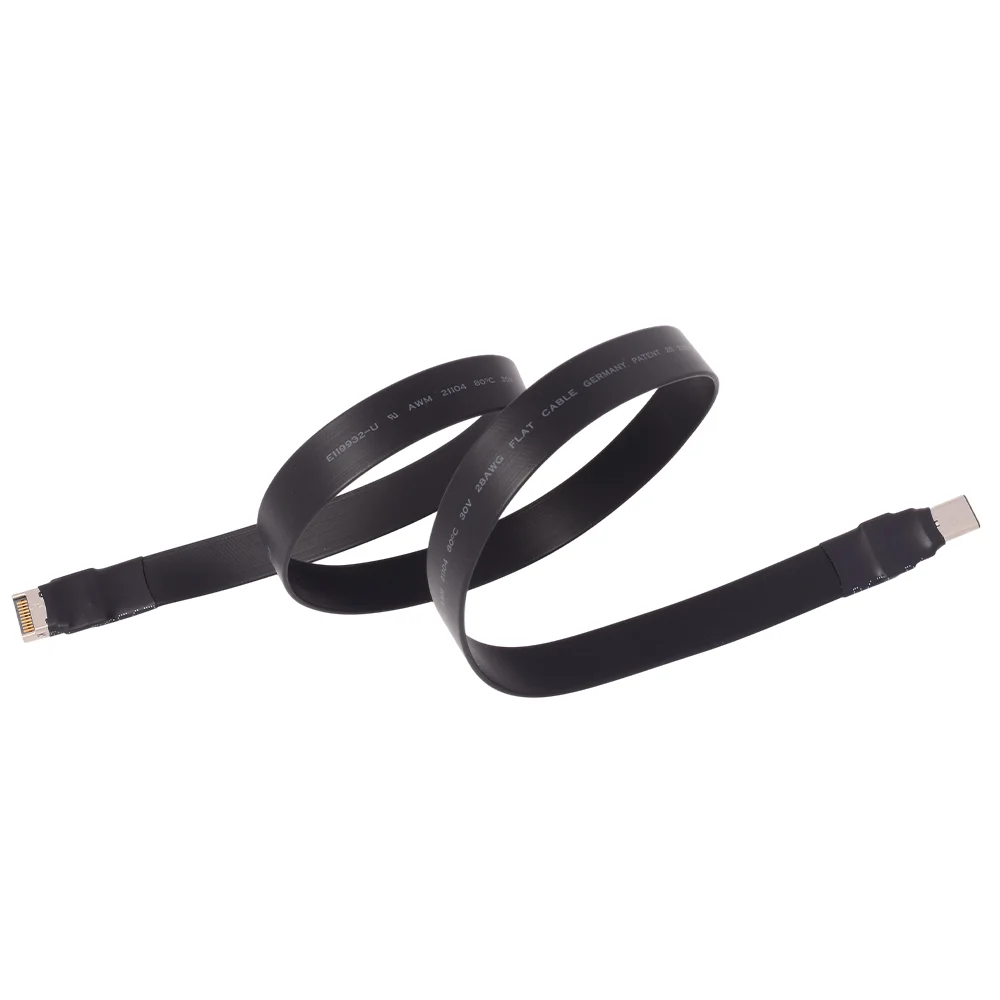

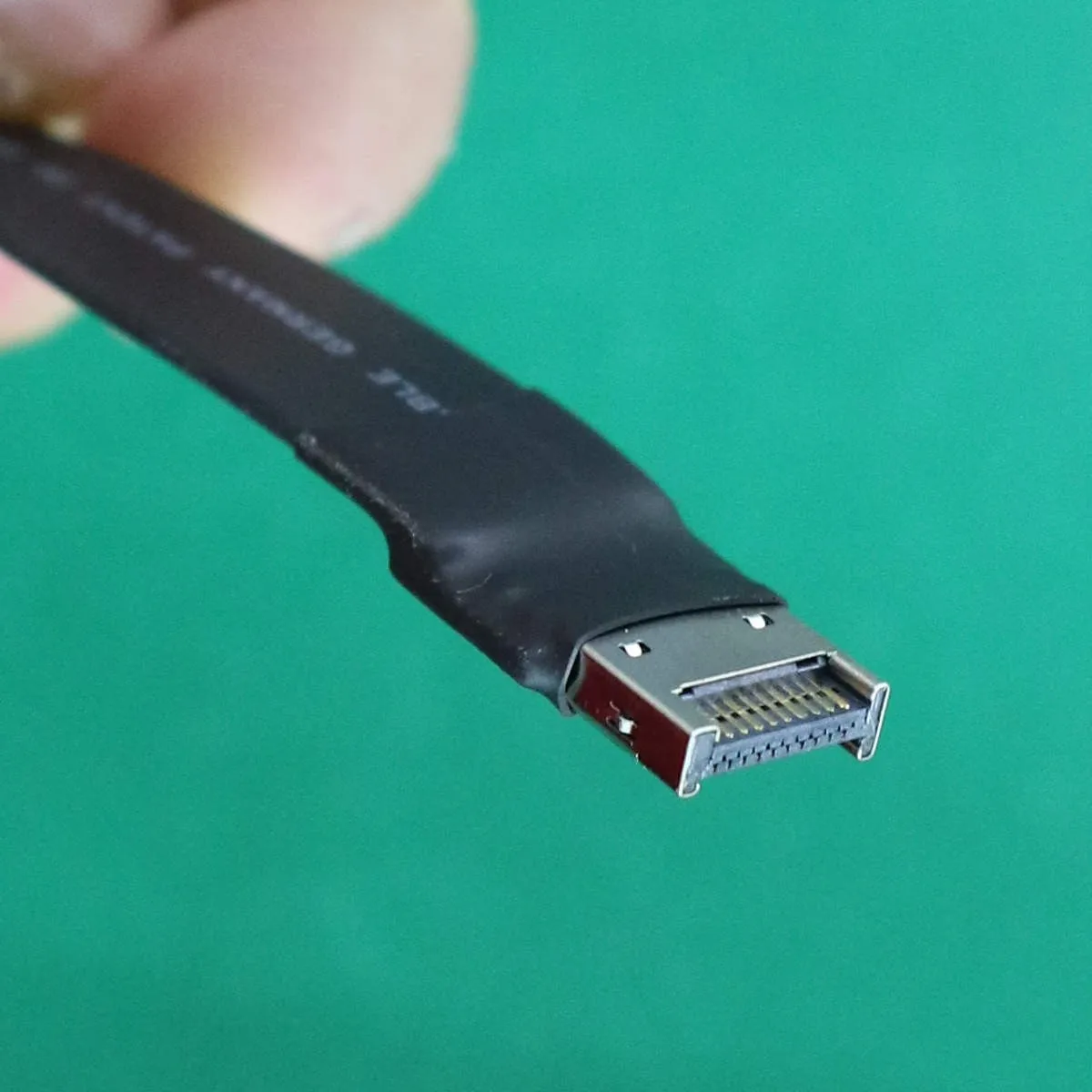

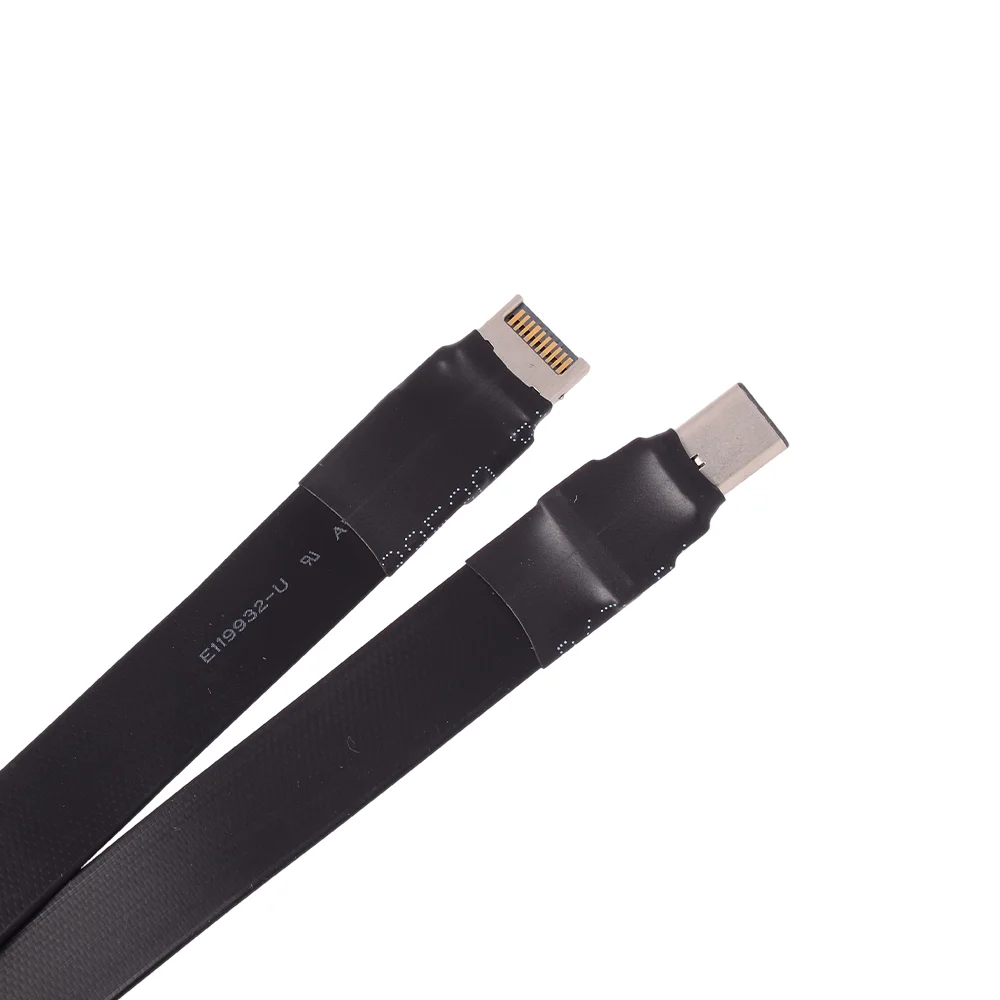

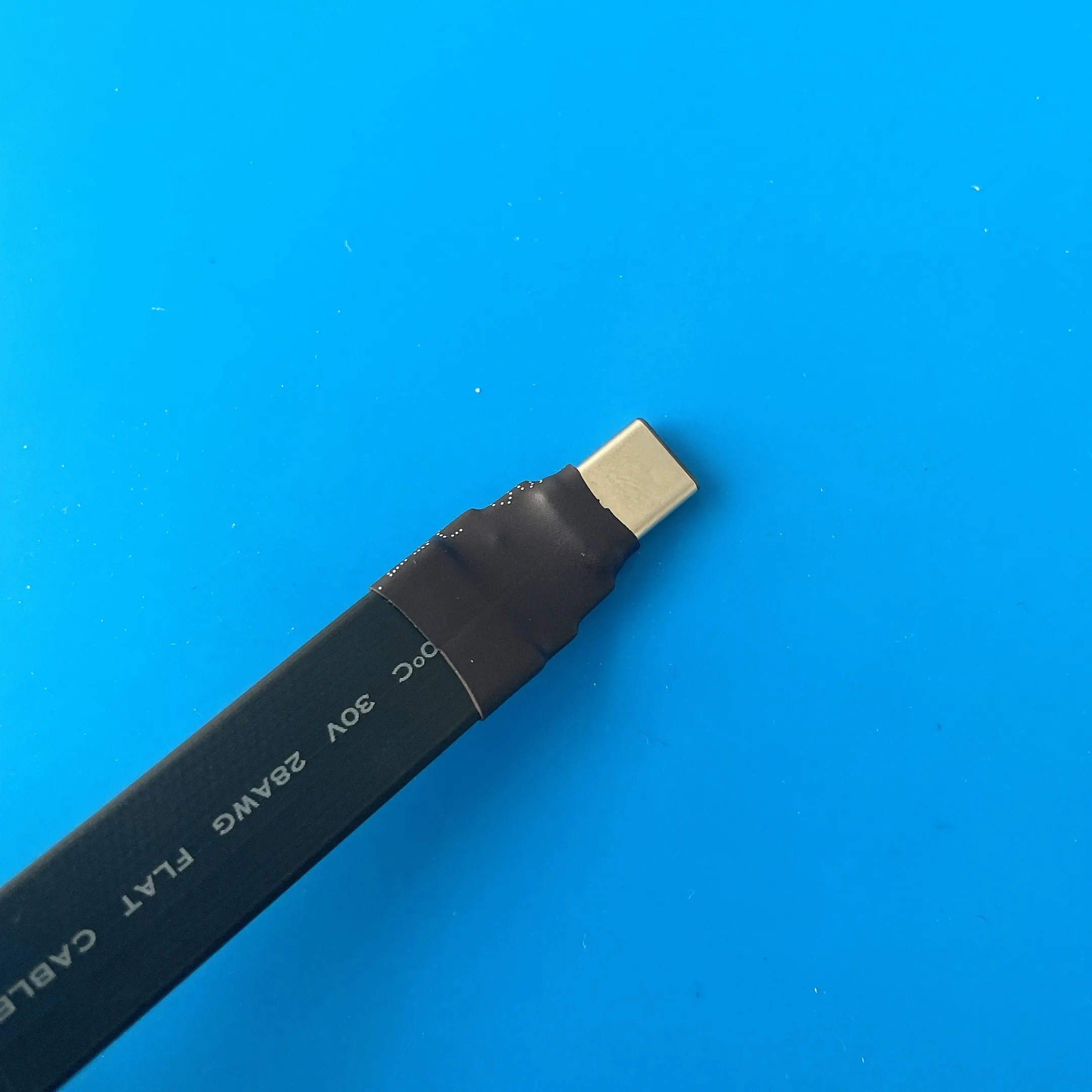

Toma real del producto:
Resumen de las cuestiones técnicas:
1.¿Se pueden dividir cables y conectores de PCB?
No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.
2.¿Grosor del cable?¿Se puede doblar?
El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.
3.¿Existe algún blindaje EMI para el cable?
Sin escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.

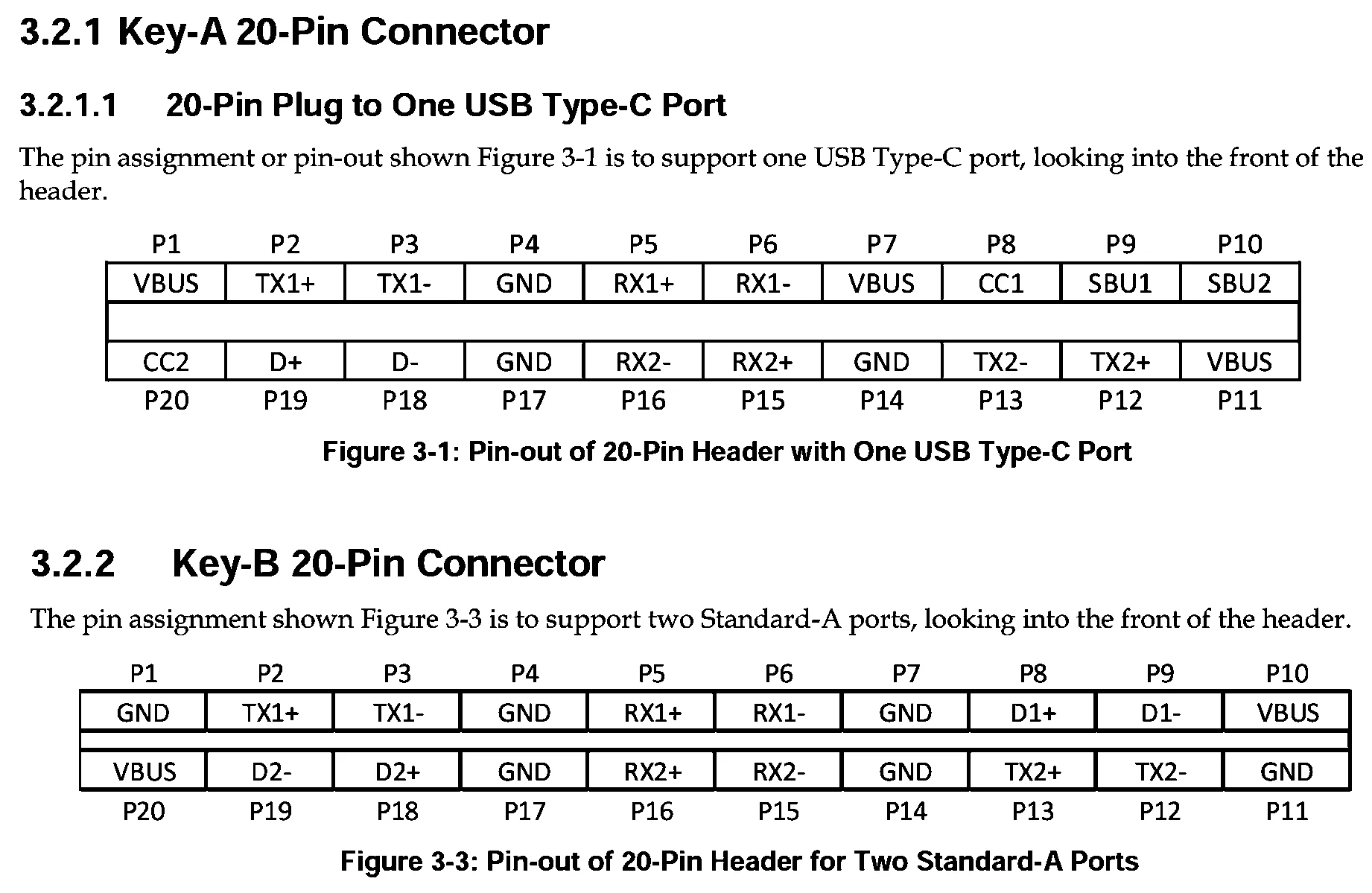

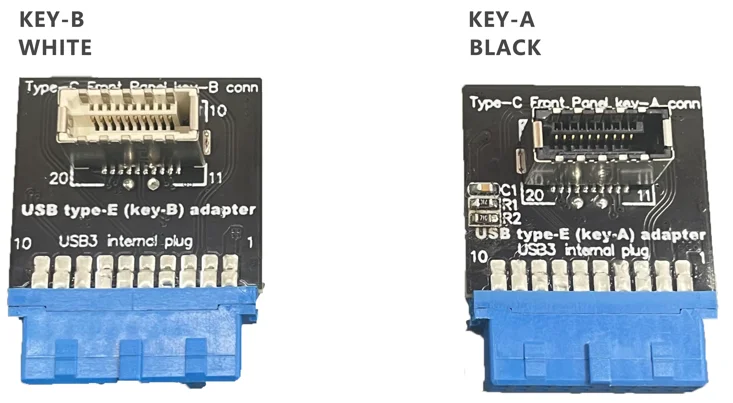

Panel frontal USB tipo C (另为Type-E接口)Tecla A Tecla-B的区?
USB 3.1 Tipo-C前面板的Key-AKey-B的区,Key-A1个USB Type-C端口,Key-B2个准A端口
详USB:
Tecla del panel frontal USB tipo C-A Tecla B 的。
色Key-A用为转1个tipo-C接口
白色Key-B用为转2个tipo A接口
