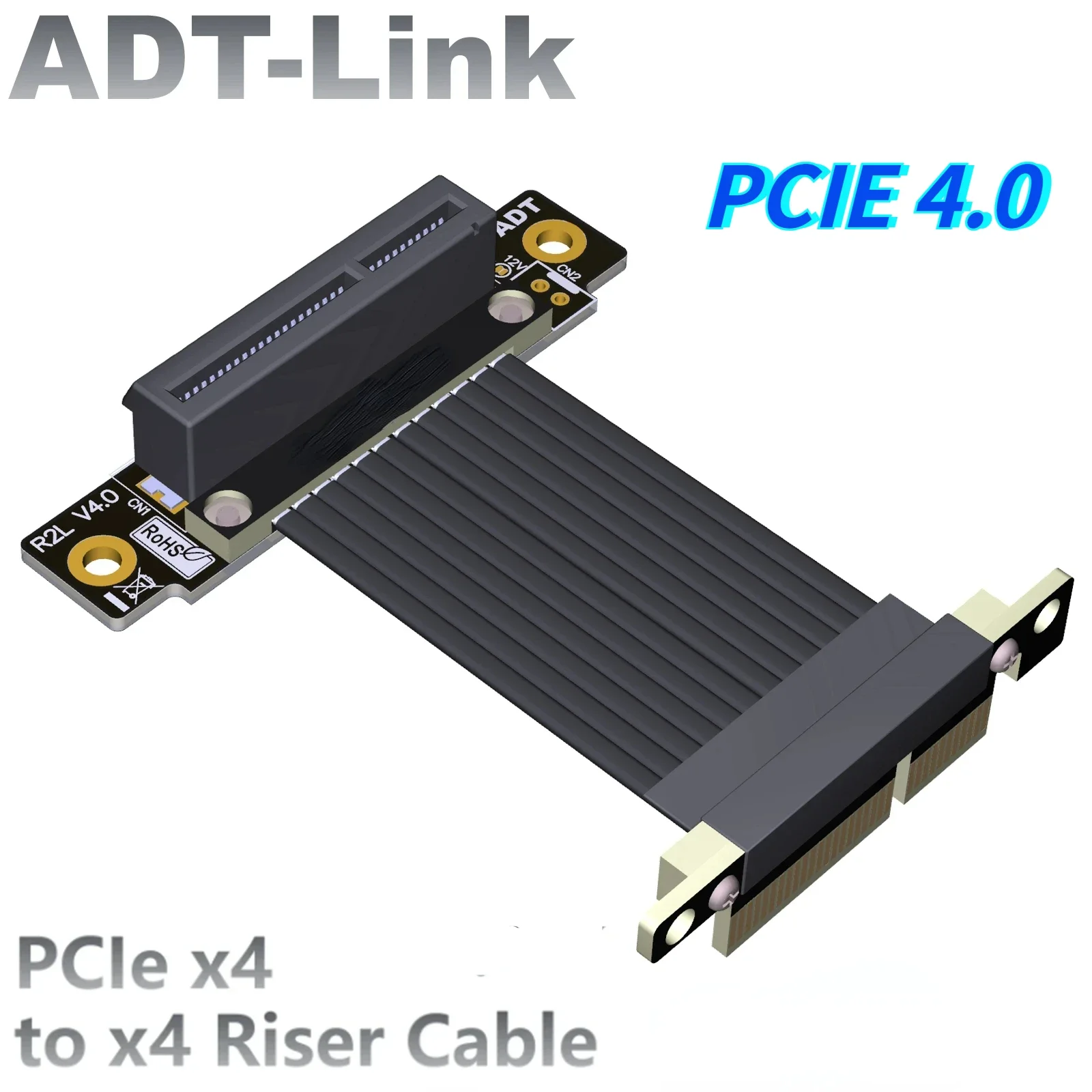

Cable elevador de extensión ADT-Link PCI Express 4,0x4
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe X4
Modelo del producto: M22SF, M22SL,M22SR
Velocidad de transferencia: PCIe4.0 X4, G 64/BPS (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: Tarjeta de captura PCIe X4, SSD RAID, LAN, tarjetas USB, extensión
Restricciones de uso: PCIe 4,0 tiene altos requisitos en el equipo. Mientras el cable de extensión esté conectado, la señal se atenuará. Este producto no garantiza la velocidad completa de PCI-E 4,0. El equipo está envejecido. Si la señal es pobre o el ambiente no es bueno, por favor reduzca la velocidad a PCIe 3,0 o inferior.
Descripción del número de pieza de la serie ADT M22:

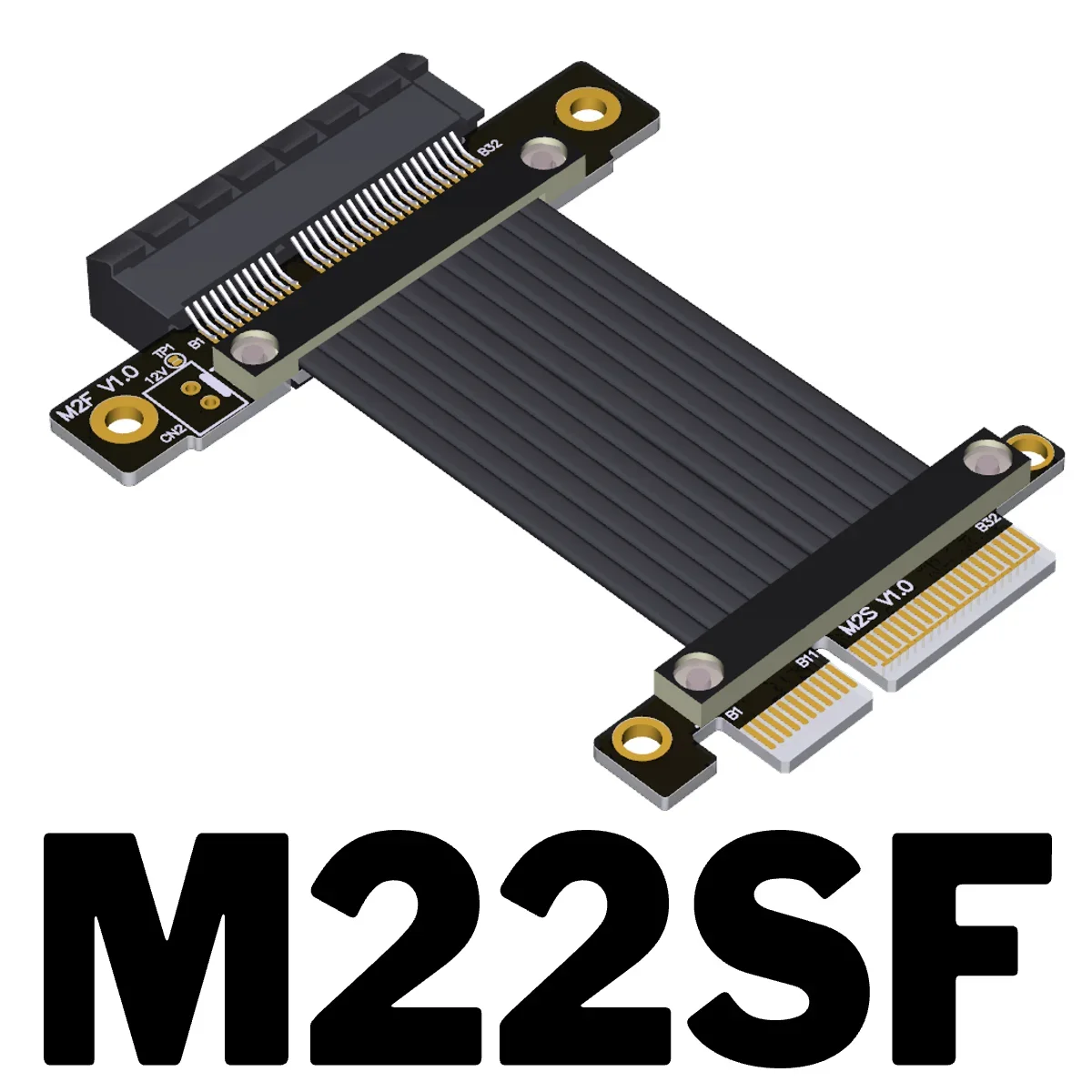

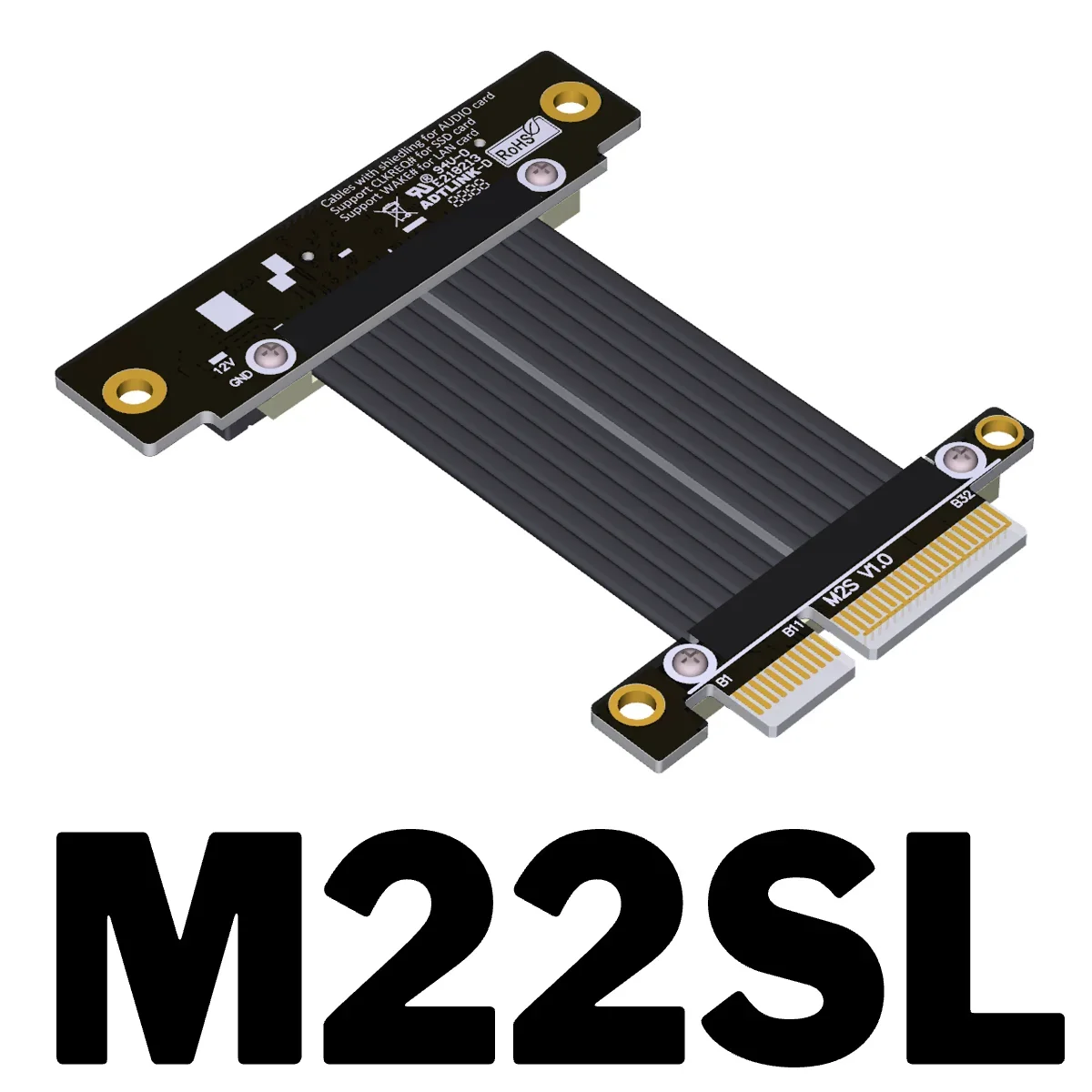

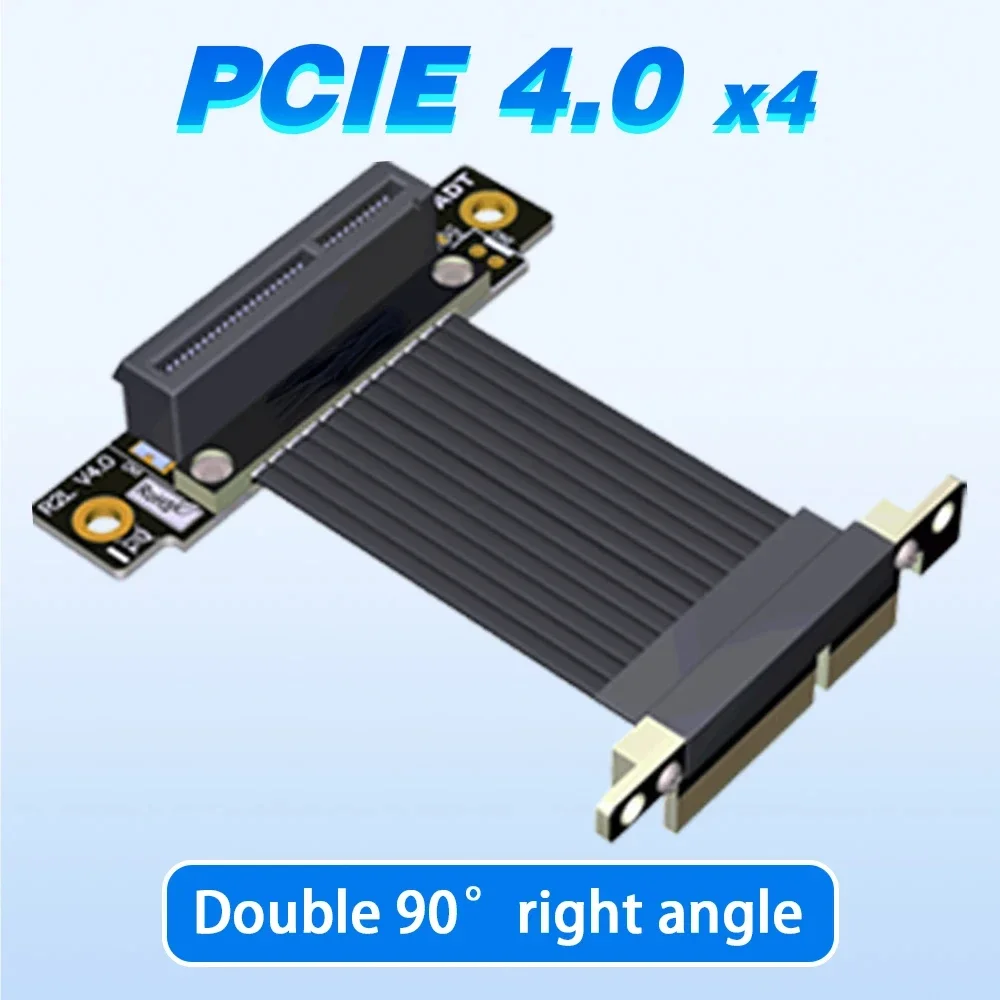

Número de piezaDescripciónAncho de bandaM22SLPCI-E X4 a X4, giro de 90 grados, cables de extensión de ángulo recto verticalPCIe 4,0x4 (64G/BPS)M22SFCables de extensión vertical de férula PCI-E X4 a X4 giros de 180 gradosPCIe 4,0x4 (64G/BPS)M22SL-TLEl conector PCI-E X4 a X4 gira 90 grados y el dedo gira 90 grados cables de extensión de ángulo recto verticalPCIe 4,0x4 (64G/BPS)M22SF-TLConector PCI-E X4 a X4, giro de 180 grados y giro de dedo, cables de extensión de ángulo recto vertical de 90 gradosPCIe 4,0x4 (64G/BPS)M22SRCables de extensión vertical de férula PCI-E X4 a X4 giros de 270 gradosPCIe 4,0x4 (64G/BPS)M22: PCIe X4 a X4
SL: Gire 90 grados en ángulo recto; SF: Gire la férula vertical de 180 grados; SR: Gire el ángulo inverso invertido de 270 grados
-Conector de alimentación 4P de soldadura PW y cable de alimentación externo SATA de 15 pines
Descripción de la longitud del cable:

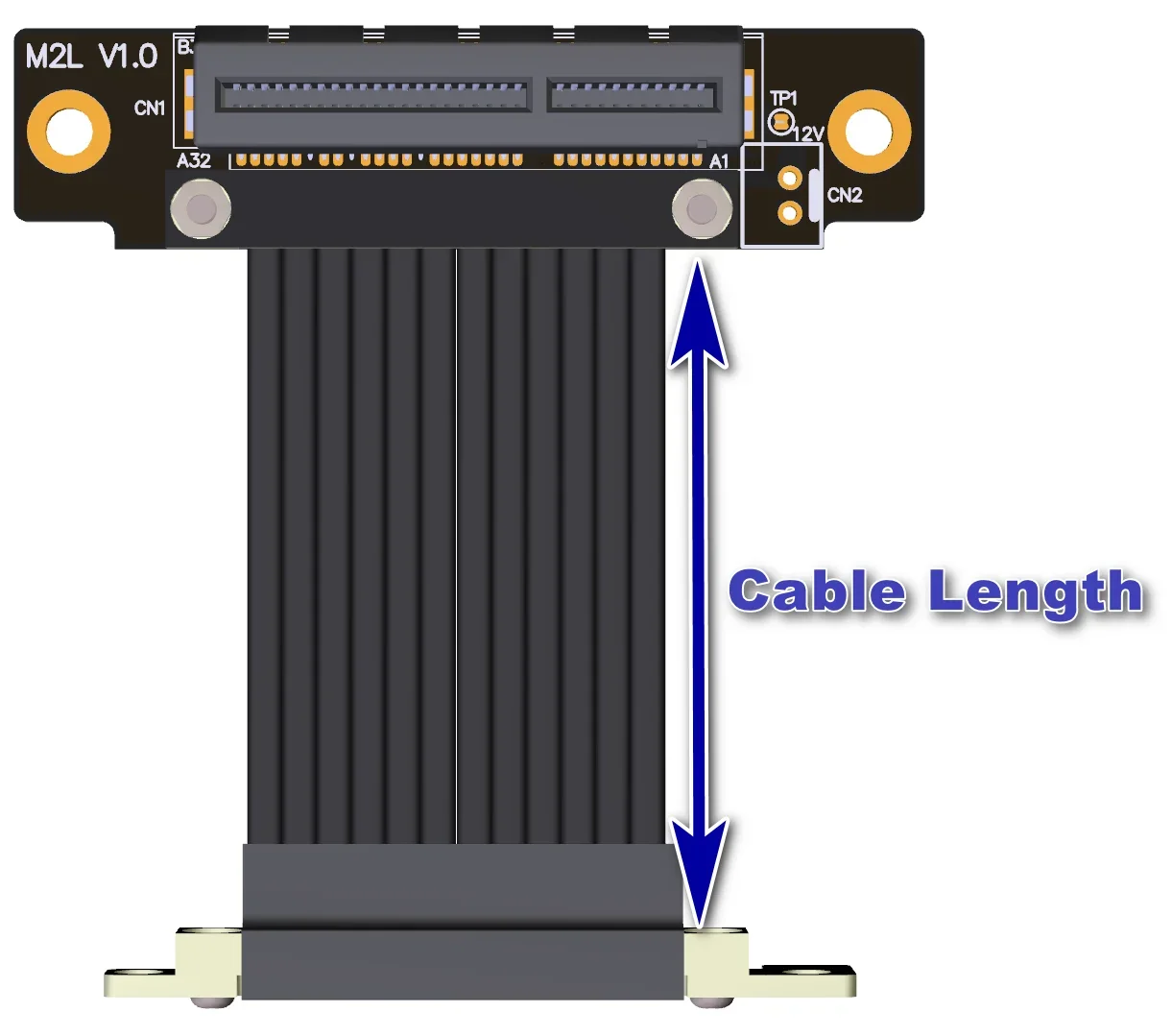

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?
Con escudo metálico. El extensor Utiliza los últimos materiales para blindaje EMI con diseño de cinco cables planos de suela. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,4mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.

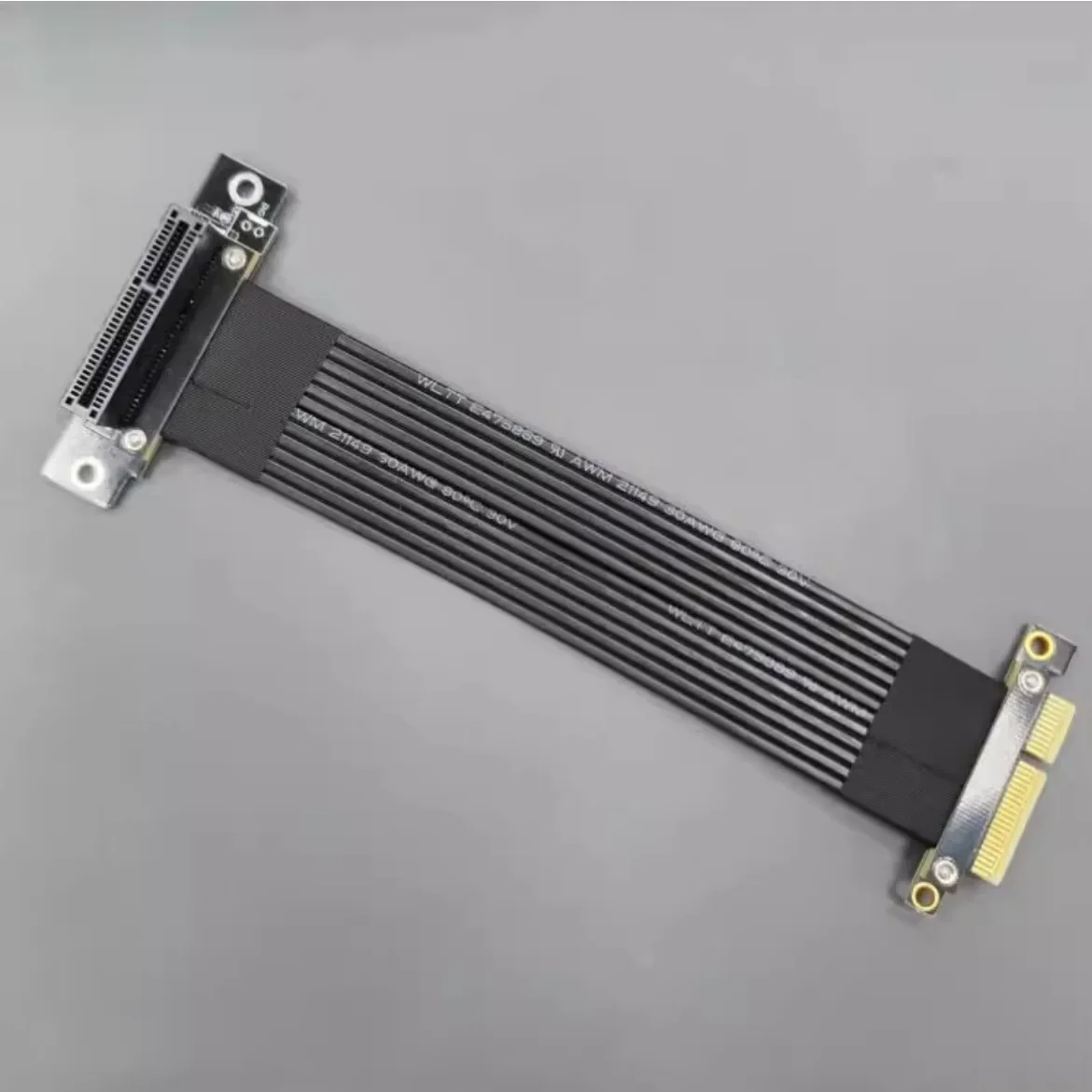

Foto:
