Marca: ADT-Link
Modelo de producto: R11SM-TL,M11SL,M11SL-TL

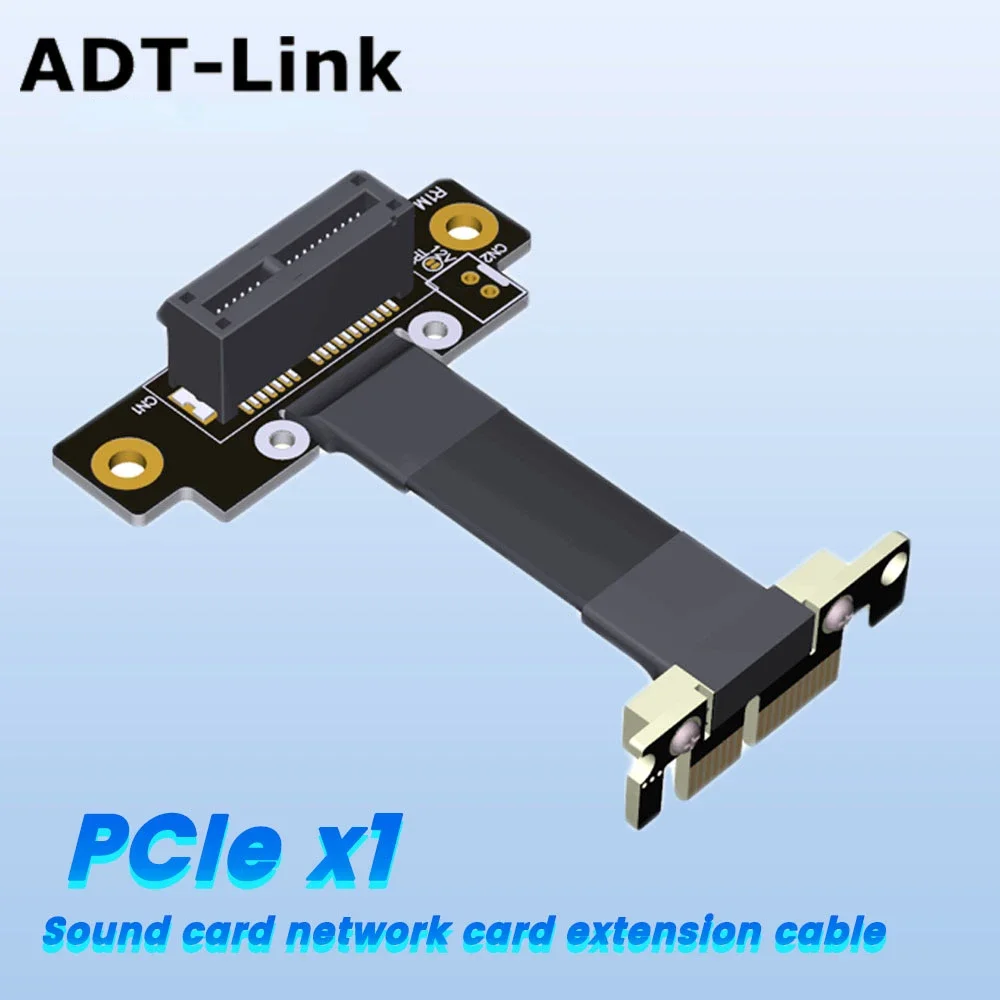

Nombre del producto: Cable de extensión adaptador PCI-E x1
Longitud del cable: 3-100 cm, admite longitudes personalizadas.
Tarjetas aplicables: tarjeta de sonido, tarjeta de red, tarjeta de red inalámbrica, tarjeta de captura, etc.Tarjeta de extensión de interfaz PC1-E x1.
Función del producto: permita que la tarjeta gráfica disipe el calor y reduzca la interferencia de la tarjeta de sonido y la tarjeta de red. Los cables de extensión no requieren energía.
Nota: La tarjeta de sonido generalmente se selecciona R11SL-TL de 0,05 m. Si su tarjeta está lejos de la placa base, mida la distancia y seleccione la longitud de cable adecuada.
Consejos de instalación: desenchufe el cable de alimentación antes de cerrar la computadora.Admite tarjeta de encendido, elija el cable de extensión K11SL.

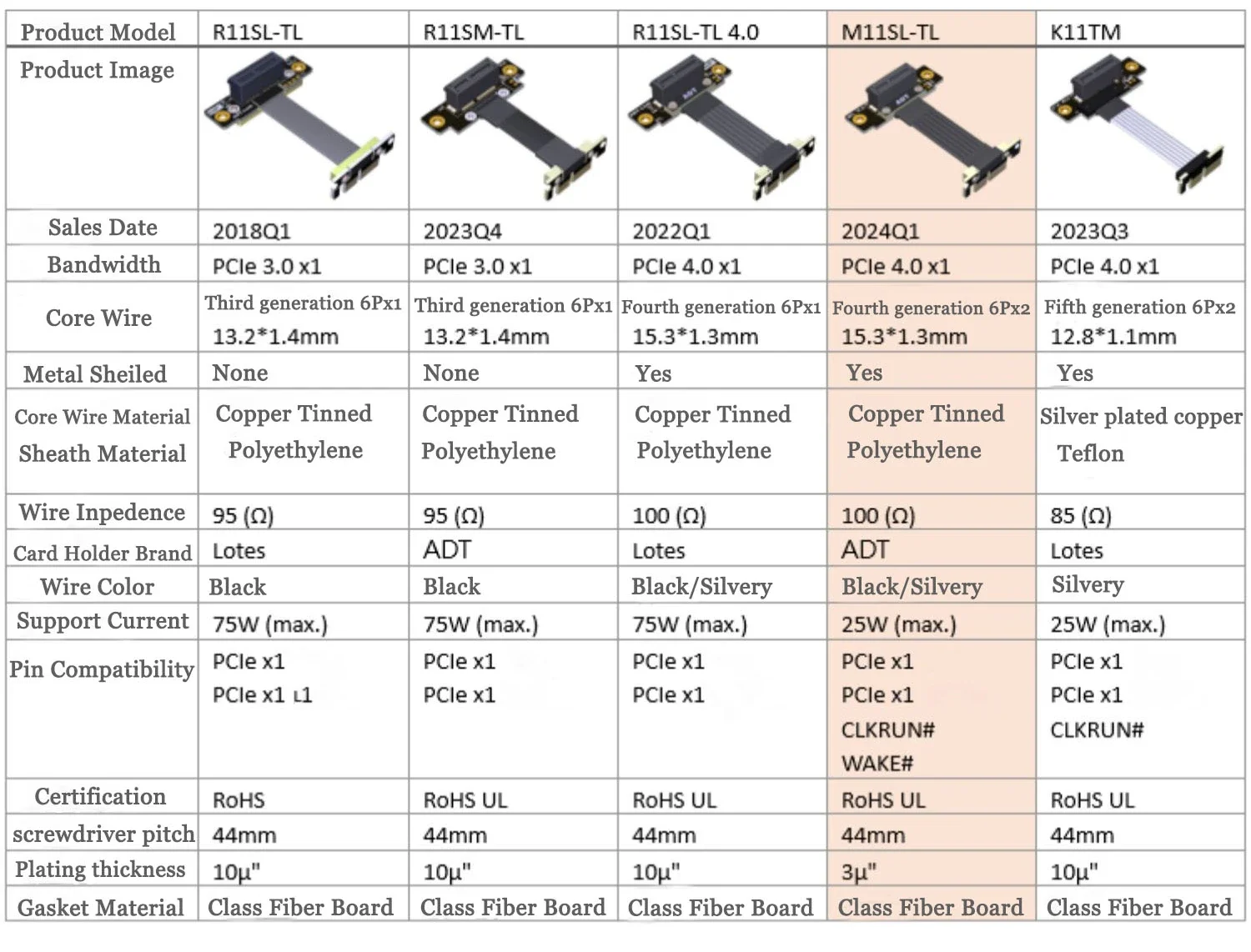

Descripción del modelo: número de modelo Descripción R11SM-TL 2023 Nuevo PCle 3.Extensión de 0x1 a x1 blindada hembra doble recta y ángulo. M11SL 2024 Nuevo PCle 4.Cable de extensión de 0 x1 a x1 Bloque hembra superior cerrado en ángulo recto. M11SL-TL 2024 Nuevo PCle 4.Cable de extensión de 0x1 a x1 cerrado hembra de doble ángulo recto.

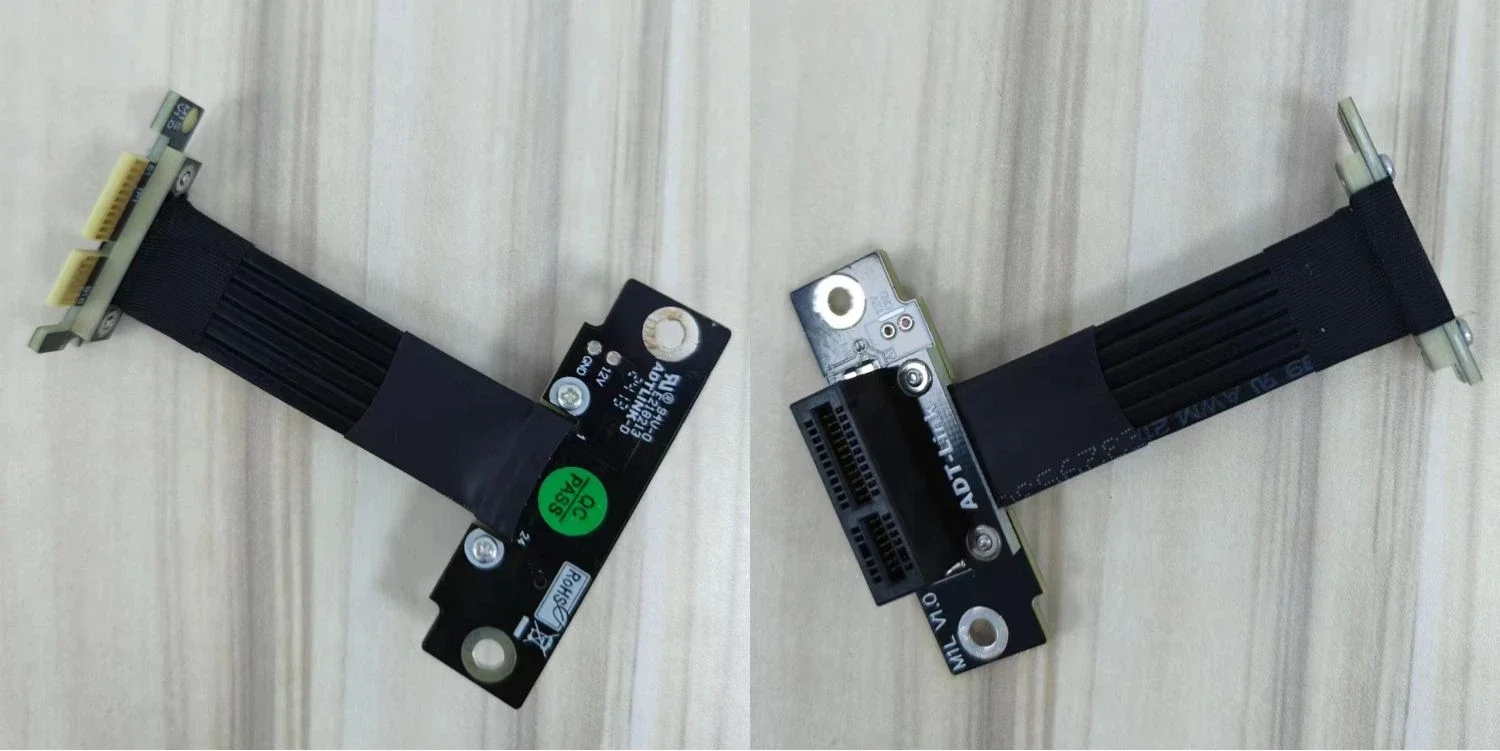

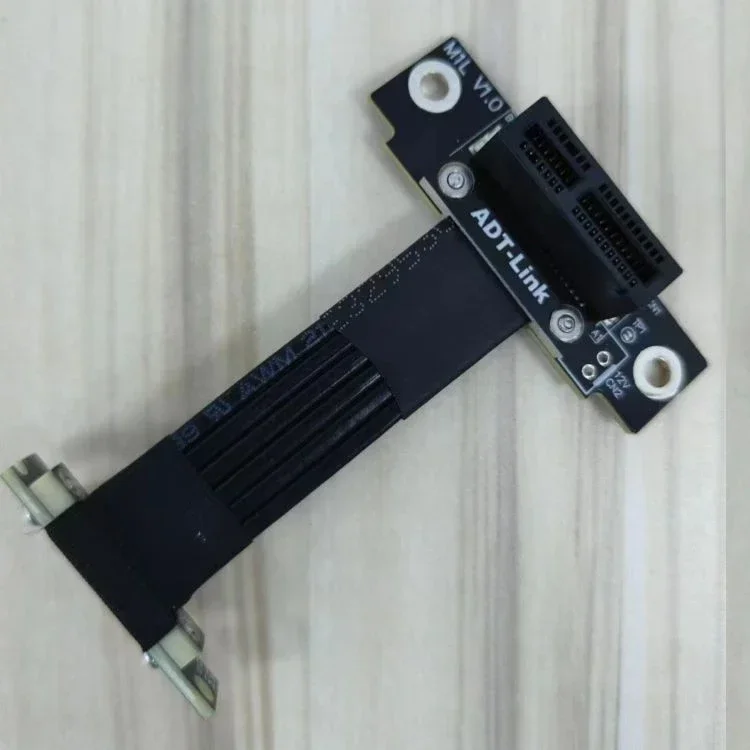

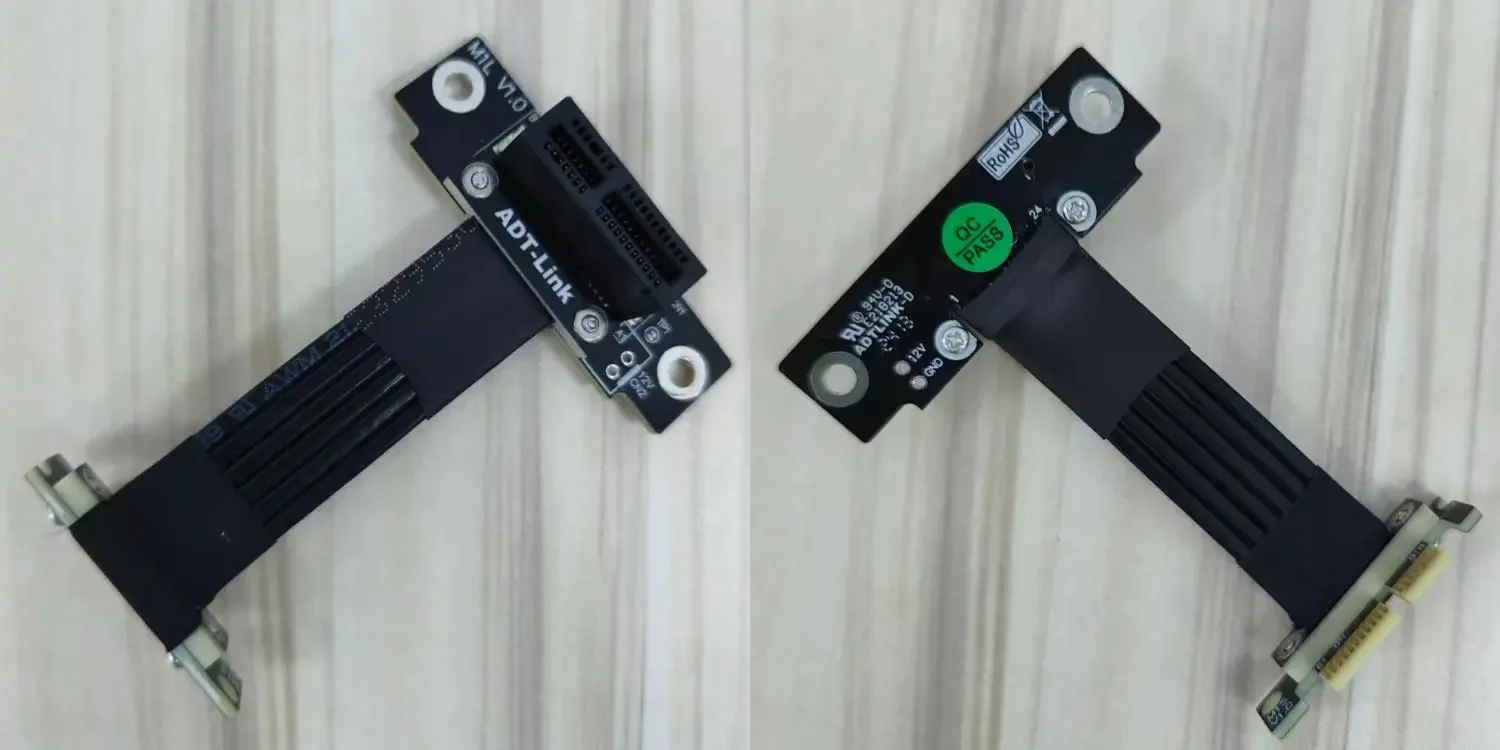

Extensión PCle x1 a x1 (doble ángulo recto):

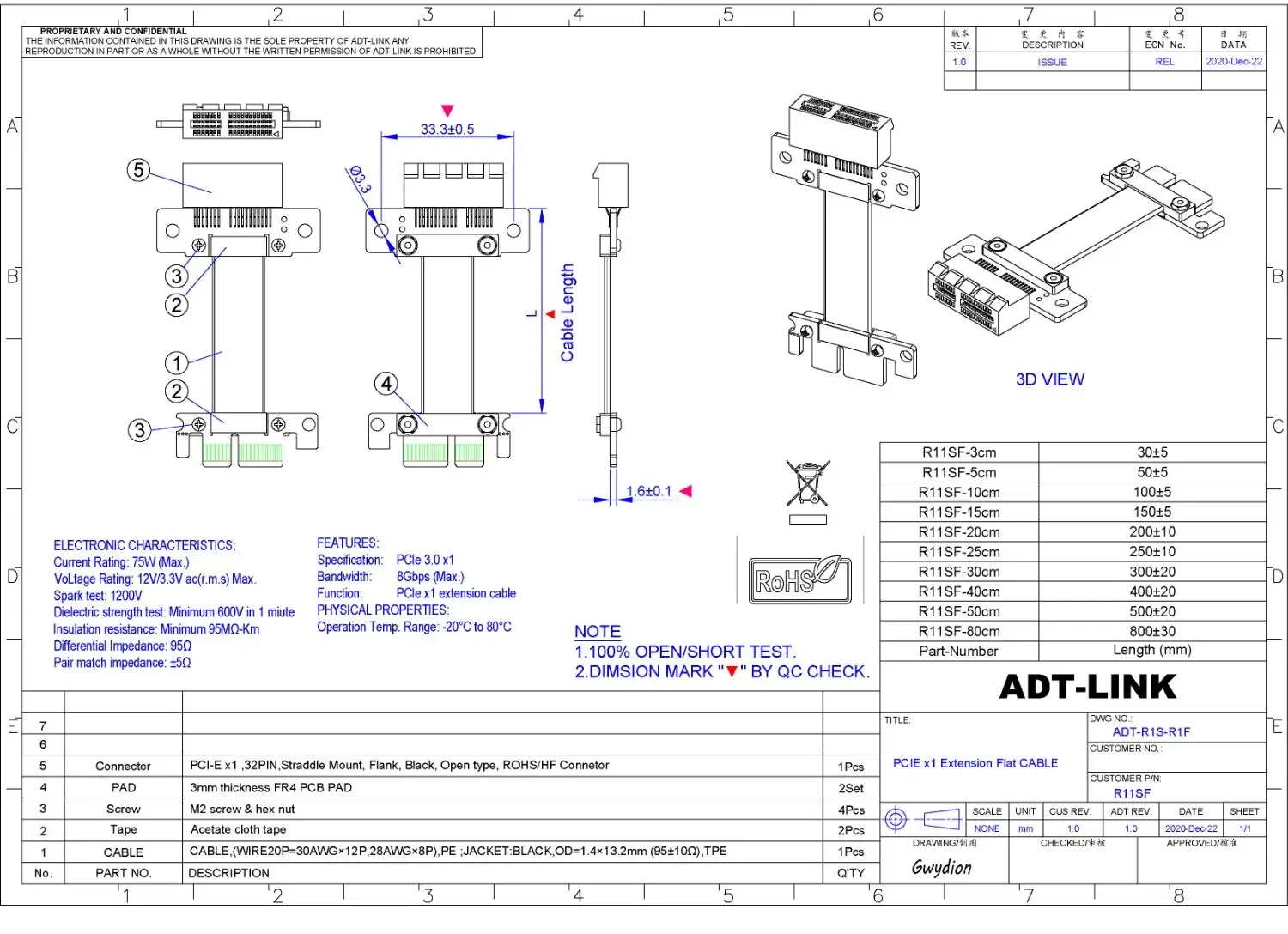

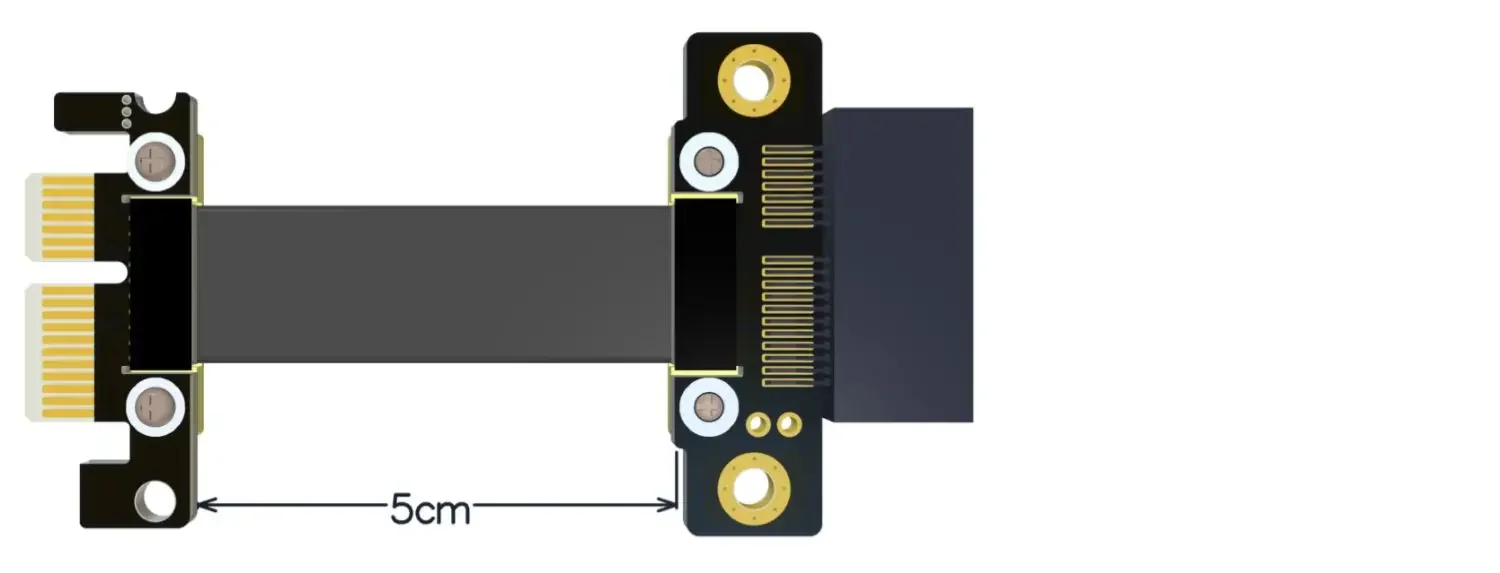

Descripción de la longitud del cable y el espacio entre orificios:
La longitud se refiere a la longitud del cable,excluyendo la PCB y los conectores.RojoLa flecha identifica la longitud del cableverdeLa flecha identifica el espacio entre orificios de los tornillos.
3. Las señales diferenciales de señal diferencial están diseñadas sin orificio excesivo, sin interferencias de señal, sin fenómeno de microcortocircuito CAF.

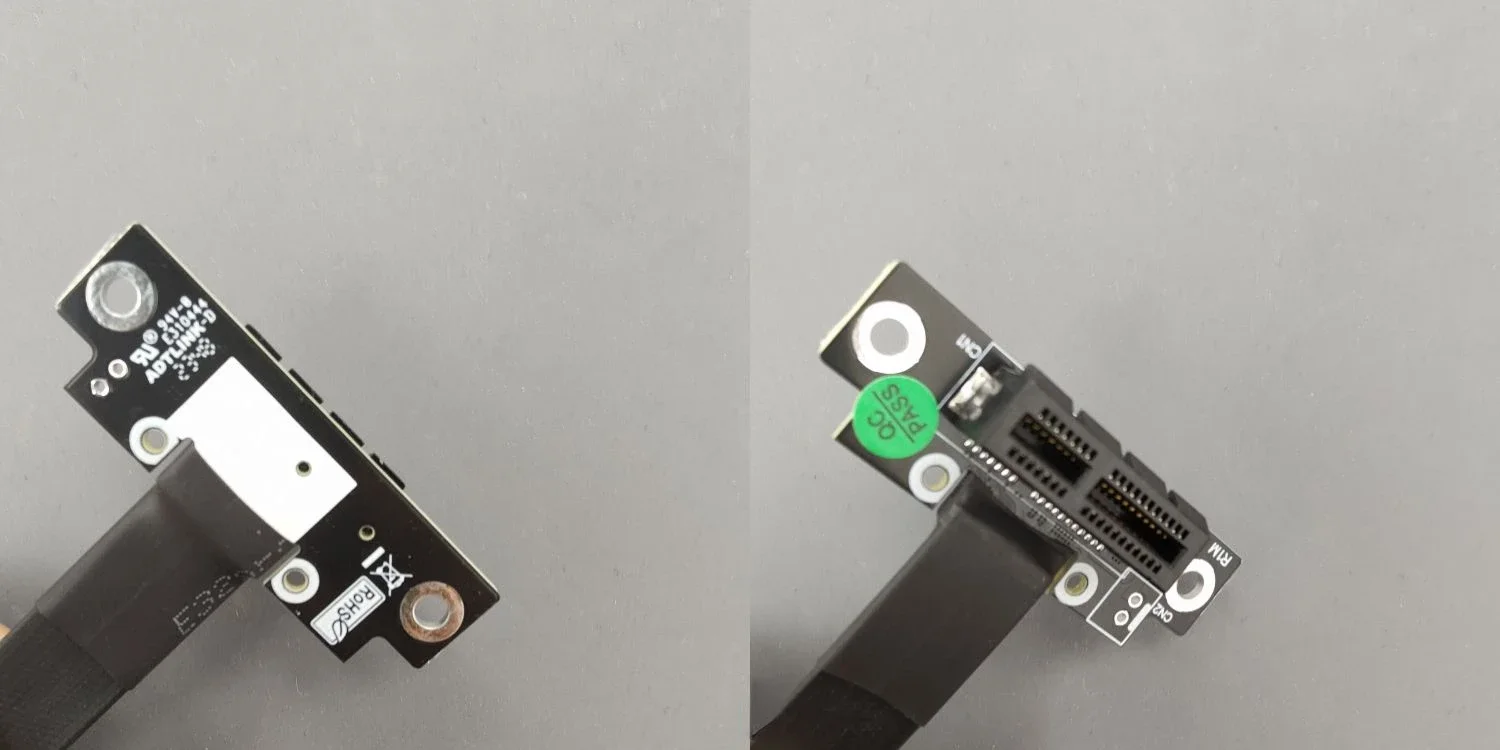

4.Hecho de materiales de alta calidad, PCB con mano de obra precisa, espesor de cobre de hasta 1 oz, óxido e impedancia causados por el problema de la pantalla azul.

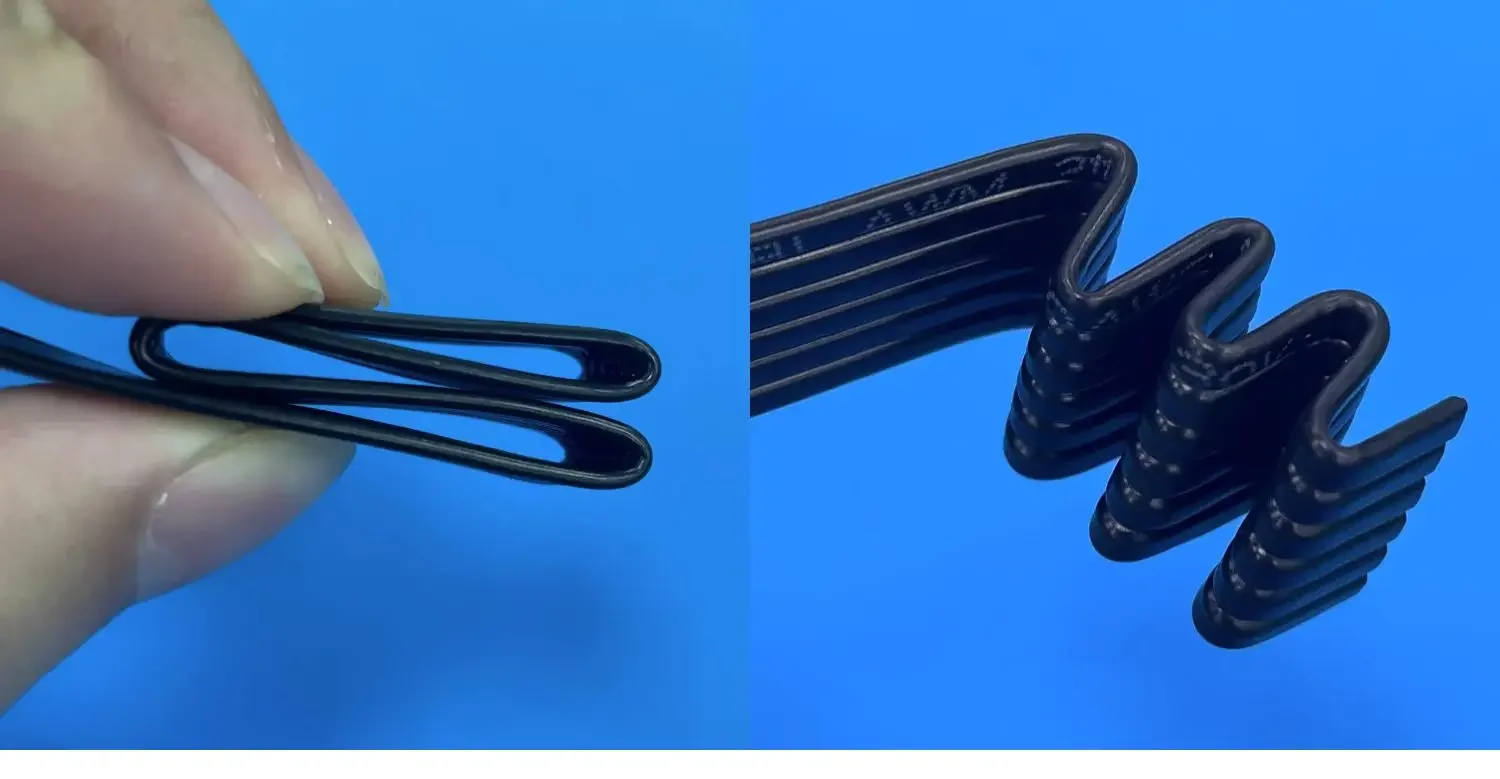

5. Los cables se pueden doblar o doblar sin afectar el uso.
6. El diseño de enano y engorde de la PCB no atrapará la tarjeta gráfica.
El grosor del cable es de 1,4 mm, duro, flexible, no interfiere con el uso.
La tarjeta de sonido generalmente se selecciona R11SL-TL de 0,05 m. Si su tarjeta está lejos de la placa base, mida la distancia y seleccione la longitud de cable adecuada.
Nota: Compre una o dos muestras y luego cómprelas en lotes.

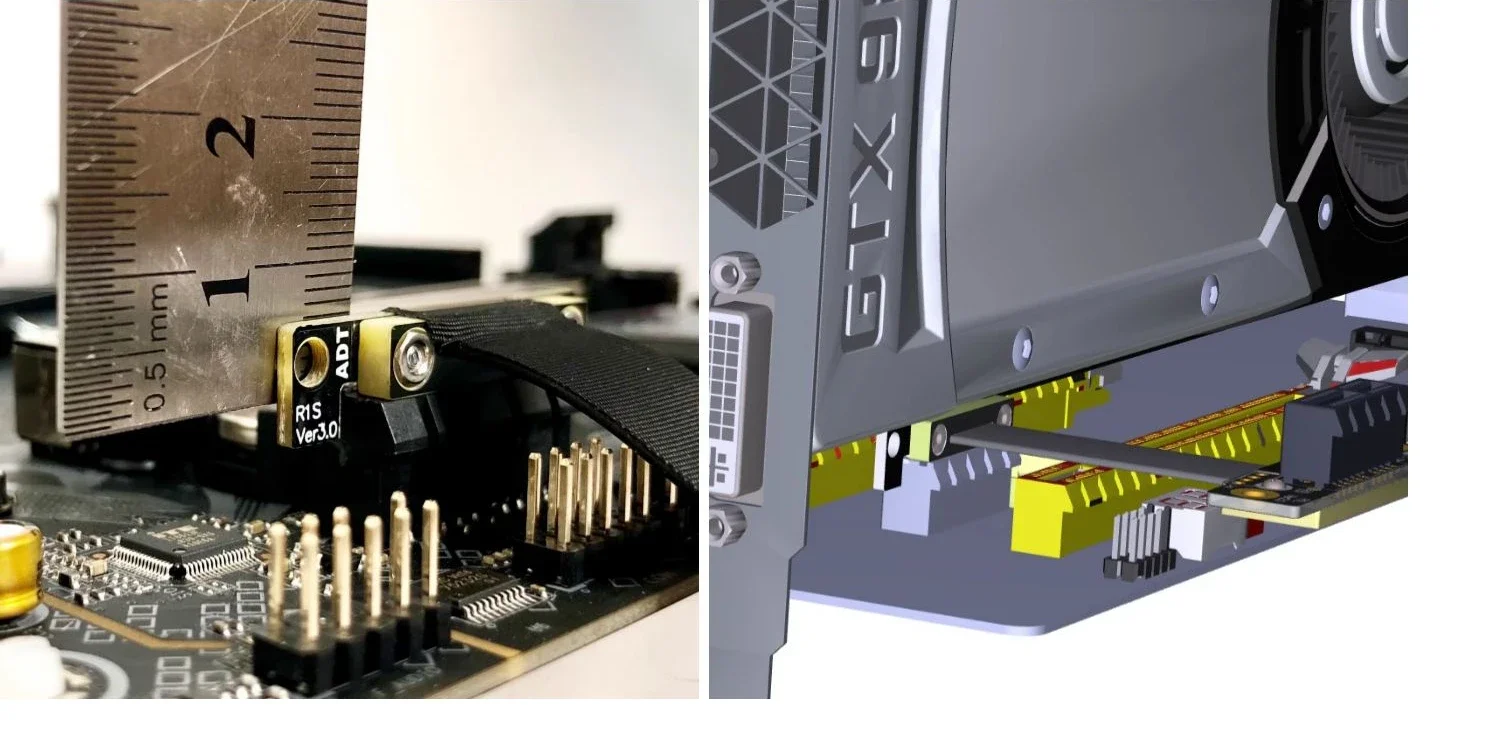

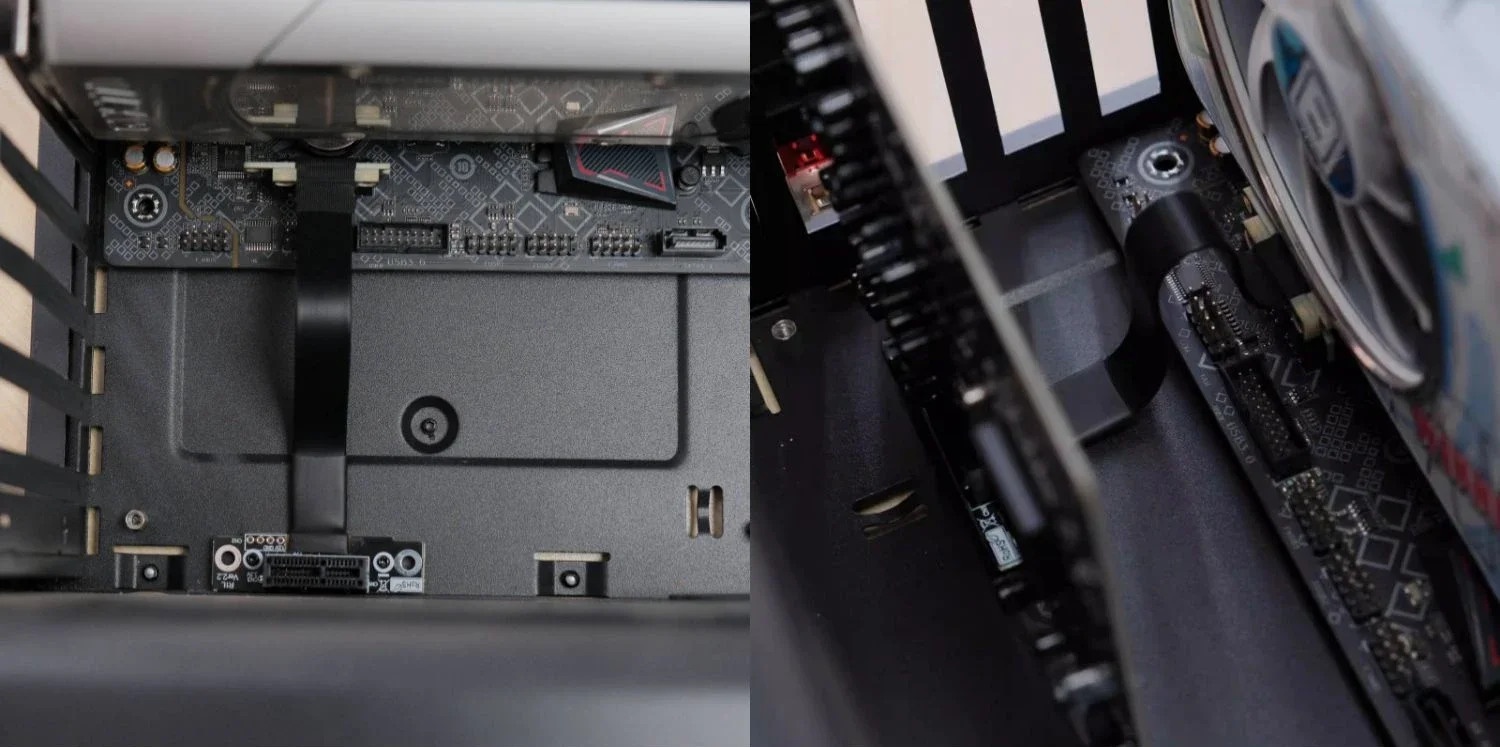

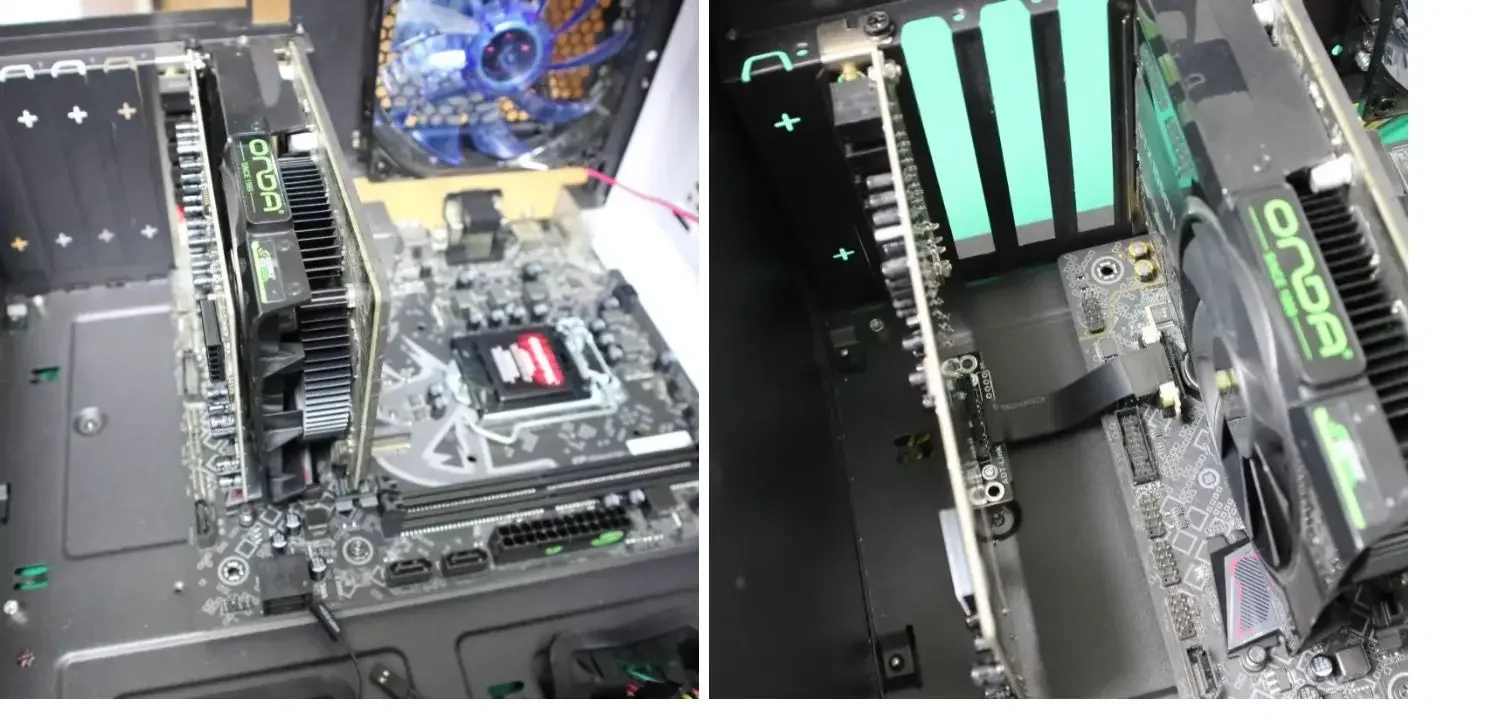

Las placas base mini/microATX son de tamaño más pequeño, la tarjeta gráfica y la tarjeta de sonido demasiado se unen. La tarjeta de sonido bloquea el ventilador de la tarjeta gráfica, lo que resulta en una mala refrigeración y ruido.
Con el R11SM-TL 5cm puedes mover la tarjeta de sonido 3 hacia la izquierda para resolver el problema de interferencia.

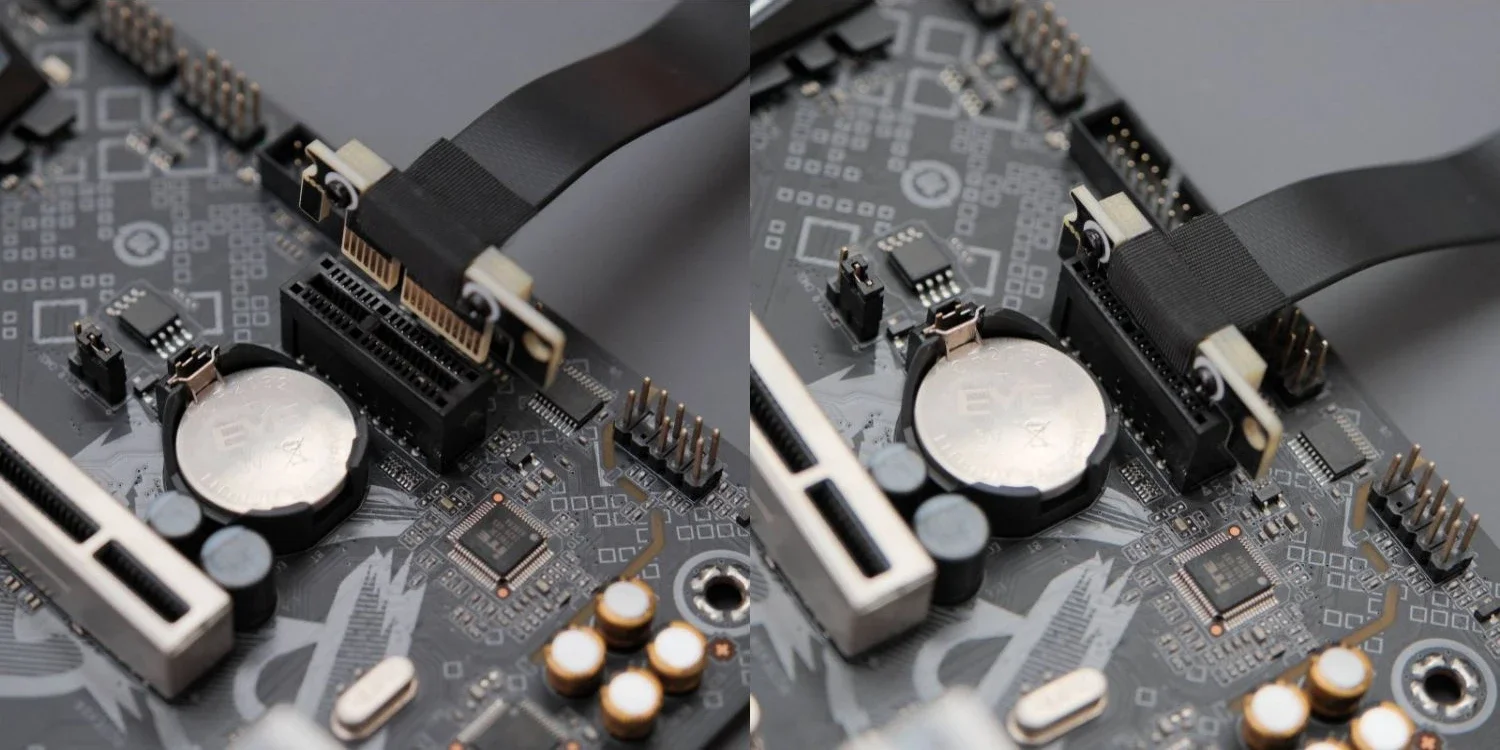

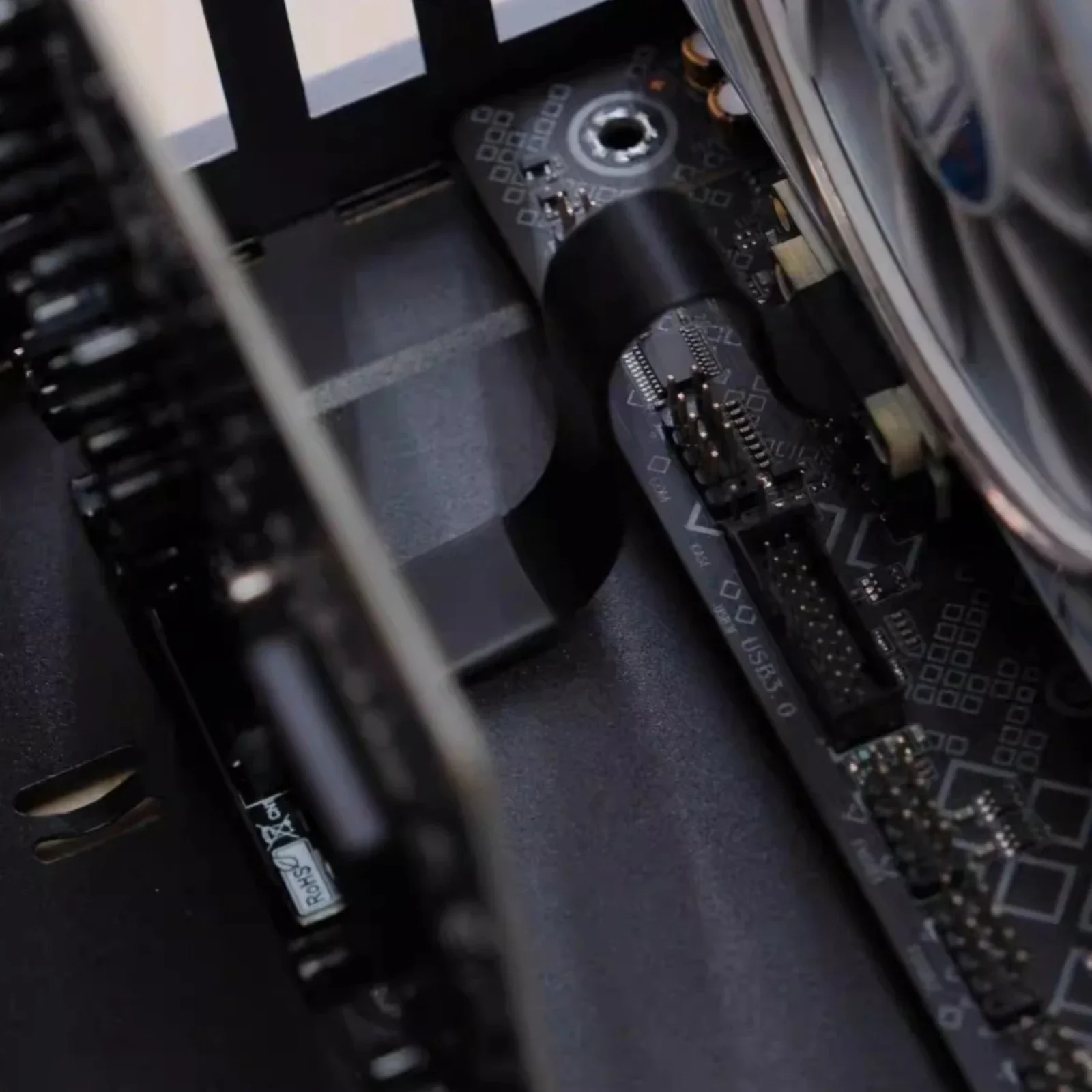

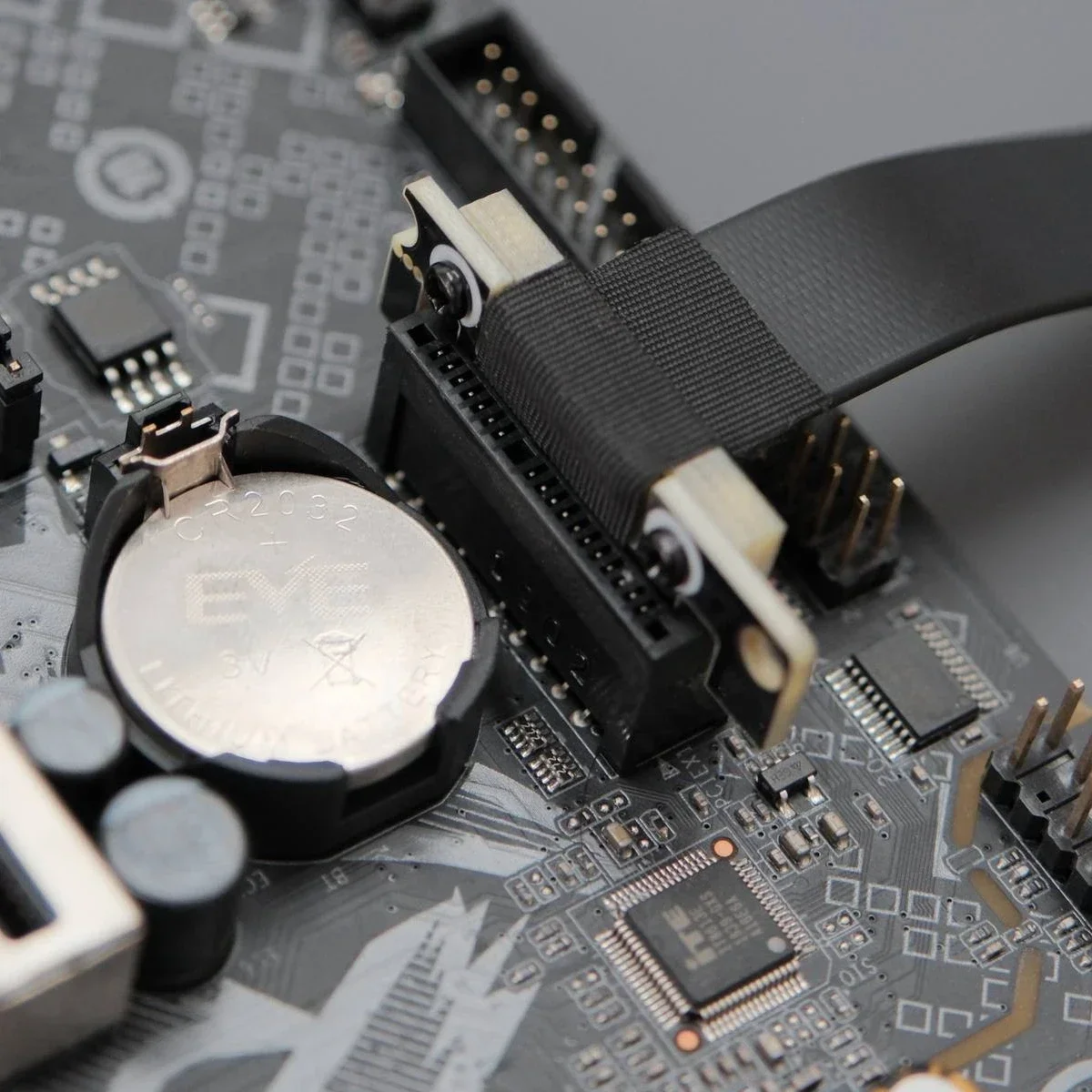

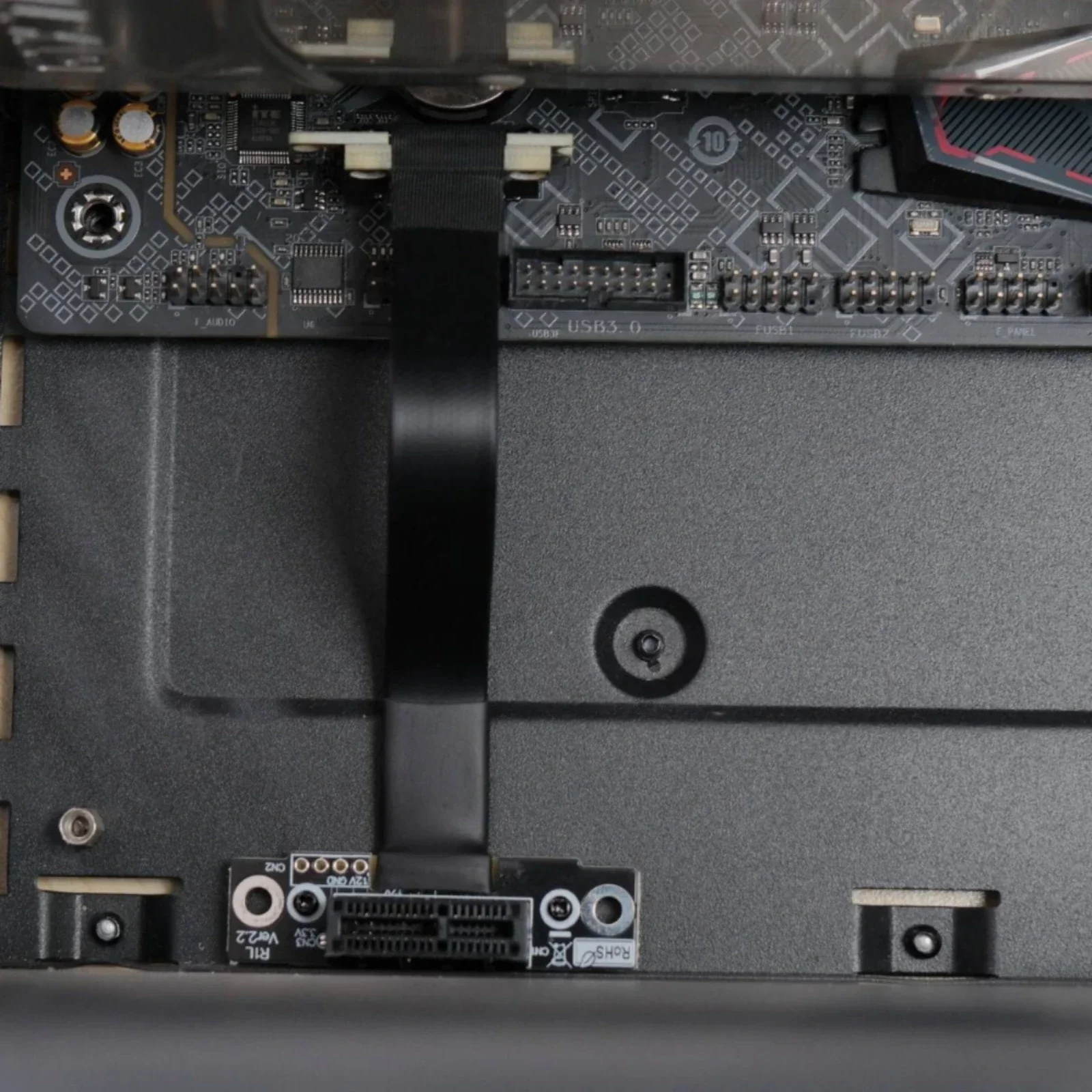

Asegúrese de que el cable de alimentación esté desconectado e instale el cable de extensión como se muestra a continuación.
Precauciones de compra:
1. Preste atención a la dirección al enchufar cables, no los enchufes de la manera opuesta ni los enchufes de la manera incorrecta.
2. Siempre que esté conectado a un cable de extensión, hay pérdida de señal.
3. No se admite la compra de equipos mayores de tres años.
4.Compra únicamente por ingenieros.
