Cable elevador adt-link K11 4,0 PCIe x1 a x1, Cable de puente tx-rx, puente PCI Express x1 4,0, puente para placa a placa, Conector de tarjeta de borde
44,61 €
46,96 €
Enlace proporcionado por:
Longitud del Cable:
Color:

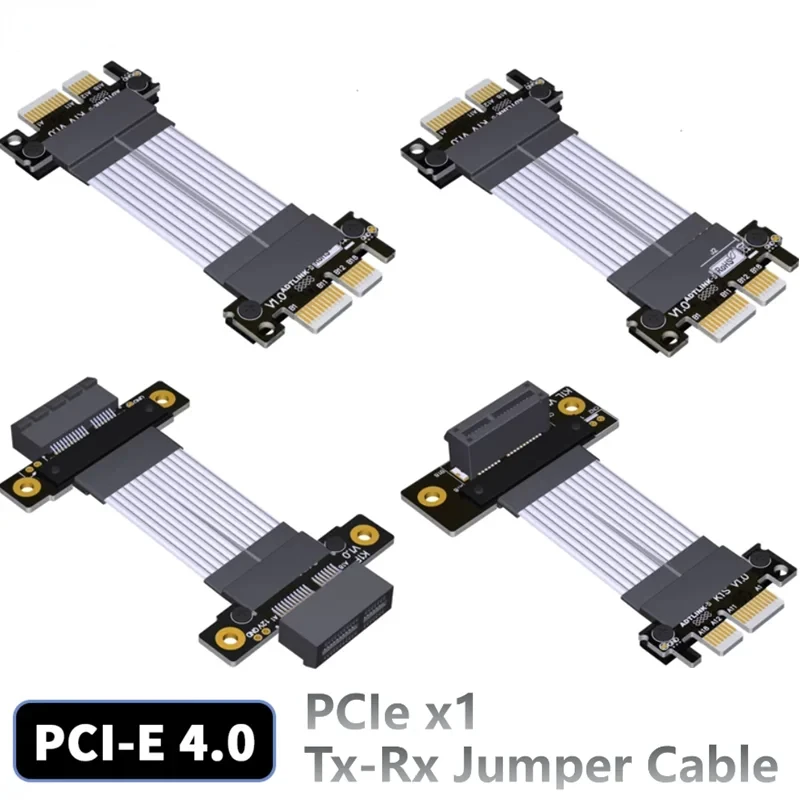

Cable de puente ADT-Link PCI Express 4,0x1
Nombre de la marca: ADT-Link
Nombre del producto Cable de puente PCIe 4,0x1
Modelo de producto: K11VS, K11NS, K11FF
Transferencia Velocidad: PCIe 4,0x1 velocidad completa, 16G/BPS (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar, póngase en contacto con el servicio al cliente.
Aplicación: Puente de placa a placa PCIe x1, extensor, adaptador, flexible, plegable , Enchufable
Temperatura de funcionamiento: -20 ~ 80
Cumple con RoHS: Sí
Si sus aplicaciones utilizan una placa madre que necesita conectarse a otra PCB a través de PCIe, y esa PCB tiene conectores PCIe en lugar de dedos de borde, entonces los conjuntos de puente PCIe pueden ajustarse a sus necesidades. Toda la velocidad y flexibilidad de los conjuntos extensores ADT originales, excepto para aplicaciones de tarjeta a tarjeta.
Restricciones de uso: solo especificado por ingenieros profesionales para la compra, no se puede usar de uso general, los compradores comunes no deben comprar.

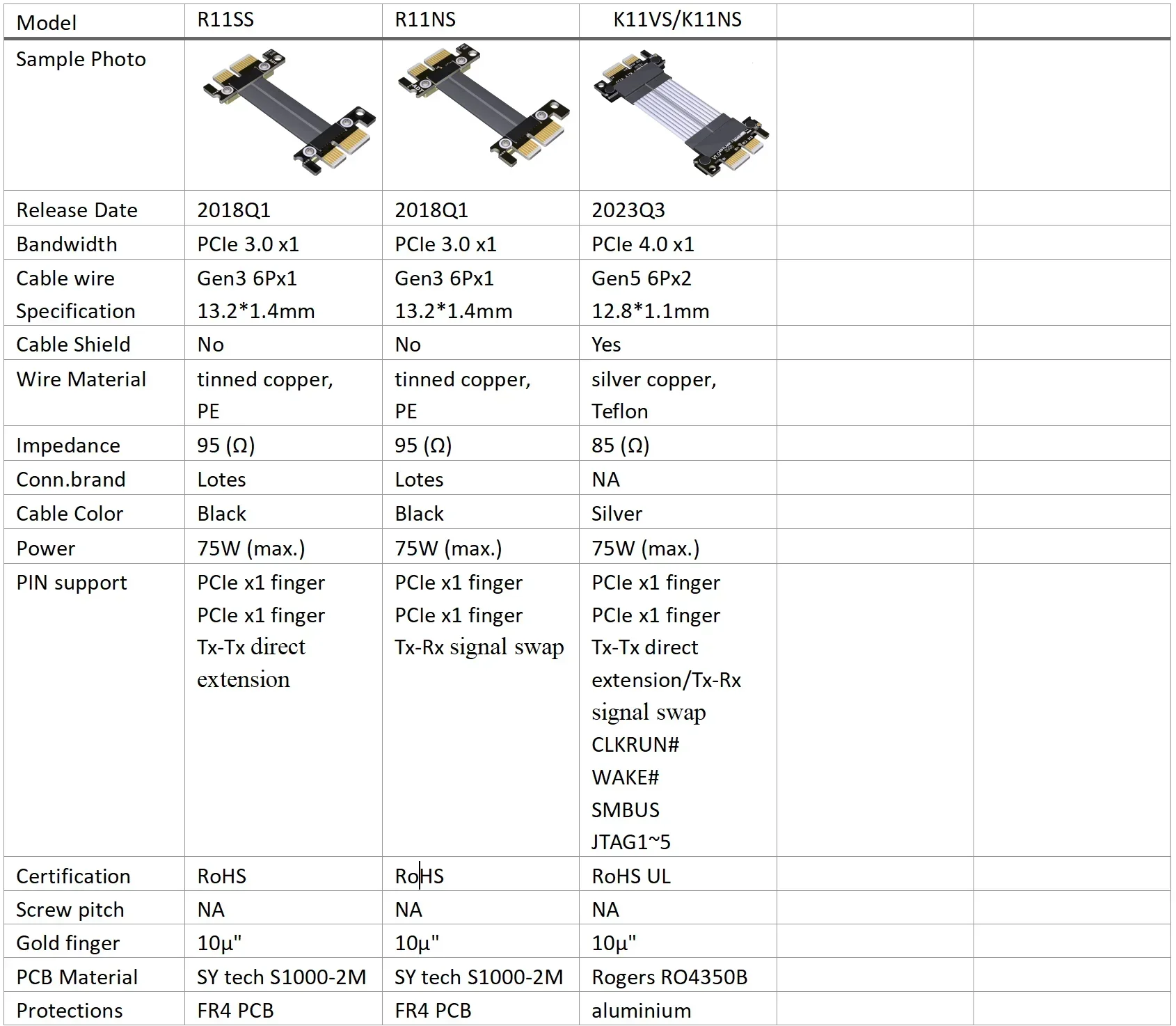

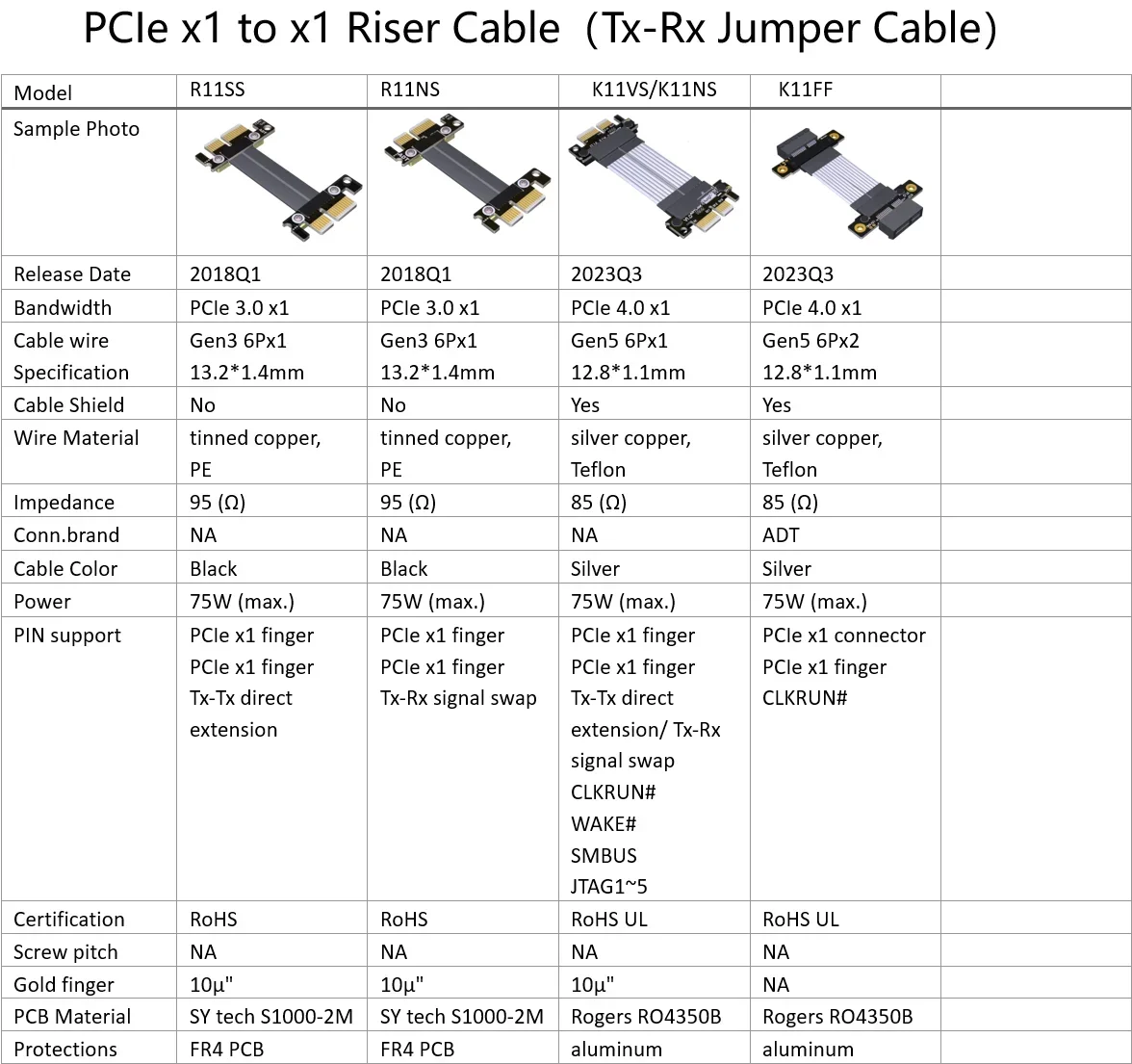

Descripción del número de pieza de los productos ADT PCIe Jumper:
Número de pieza
Descripción
Ancho de banda

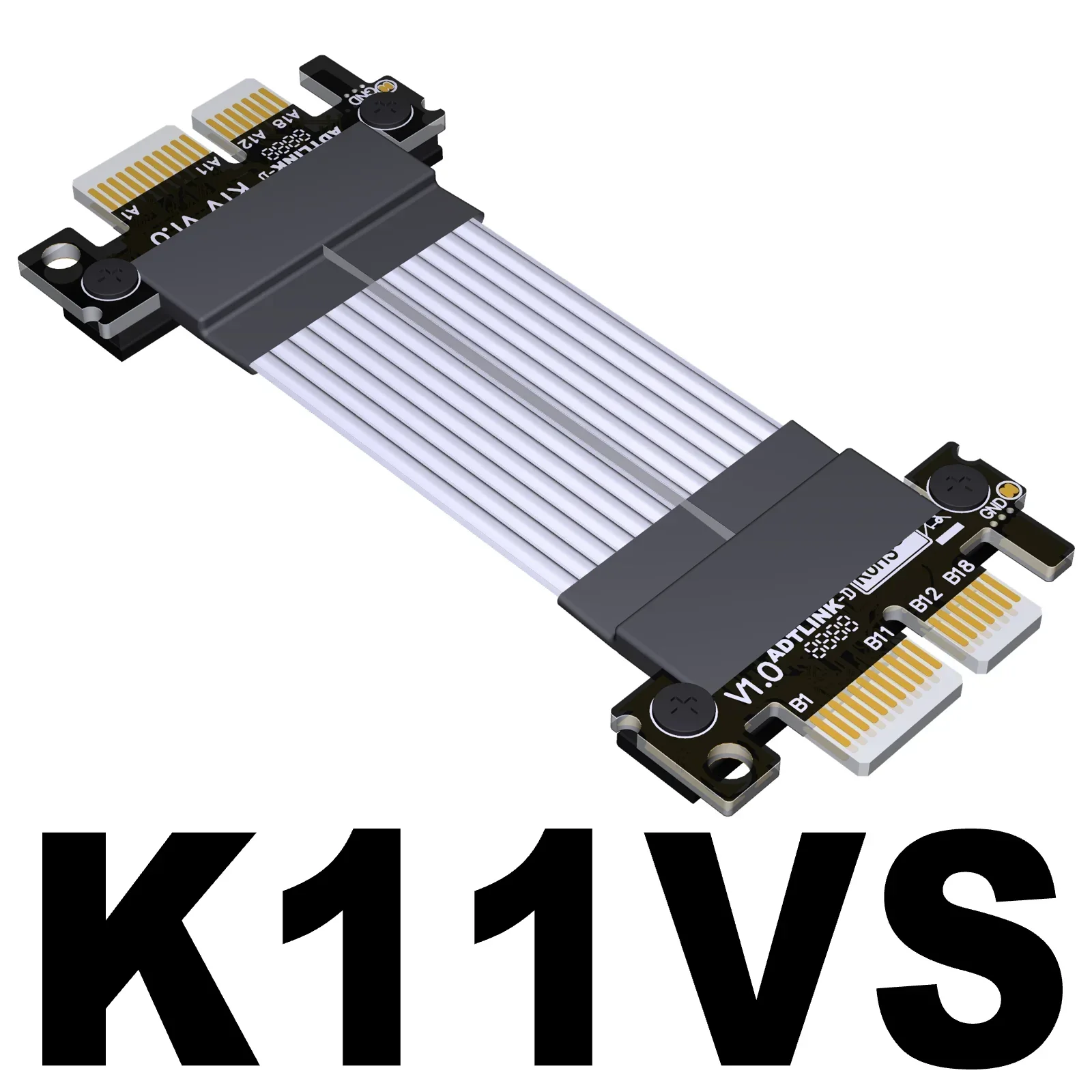

K11VS
PCI-E x1, Goldfinger a Goldfinger, extensión directa Tx a Tx
PCIe 4,0x1 (16G/BPS)
K11NS
PCI-E x1,Dedo doradoA Goldfinger, intercambio de señal Tx a Rx
PCIe 4,0x1 (16G/BPS)
K11FF
PCI-E x1, conector a conector, extensión directa de Tx a Tx
PCIe 4,0x1 (16G/BPS)
Descripción de la longitud del cable:

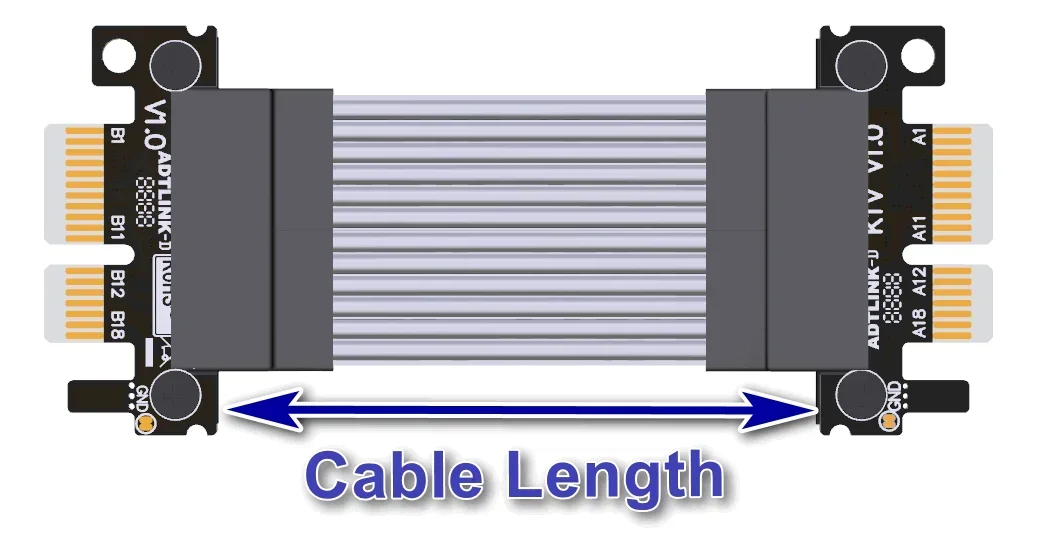

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB y el conector. Para conocer la longitud del cable, consulte la flecha de 8cm en la siguiente figura.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?

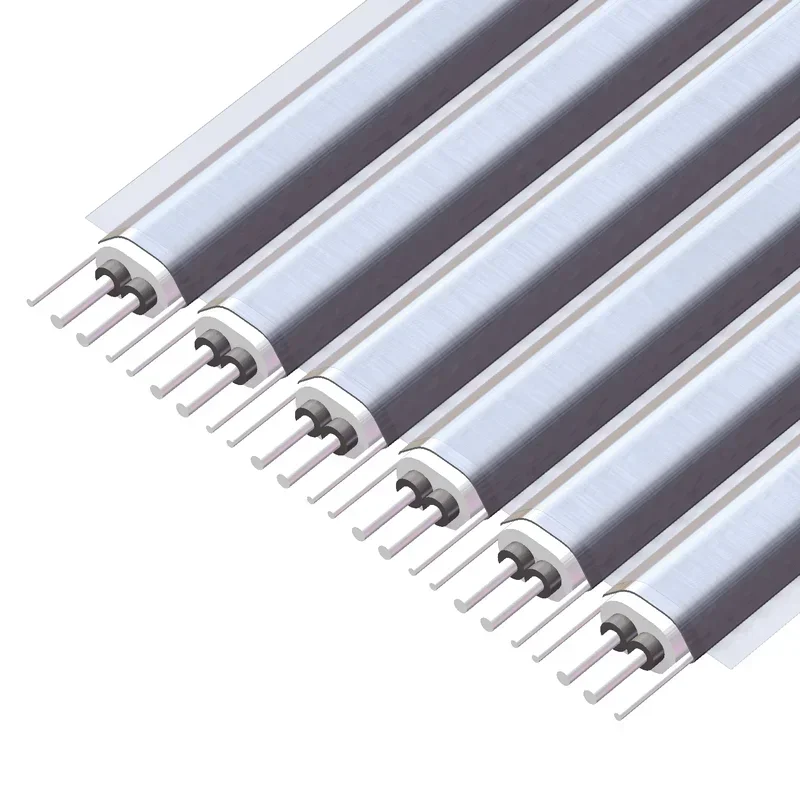

Con escudo metálico. El extensor Utiliza los últimos materiales para blindaje EMI con diseño de cinco cables planos de suela. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,1mm, y se puede doblar y plegar sin afectar el uso.
¿Hay un intercambio de señal PCIe Tx-Rx?

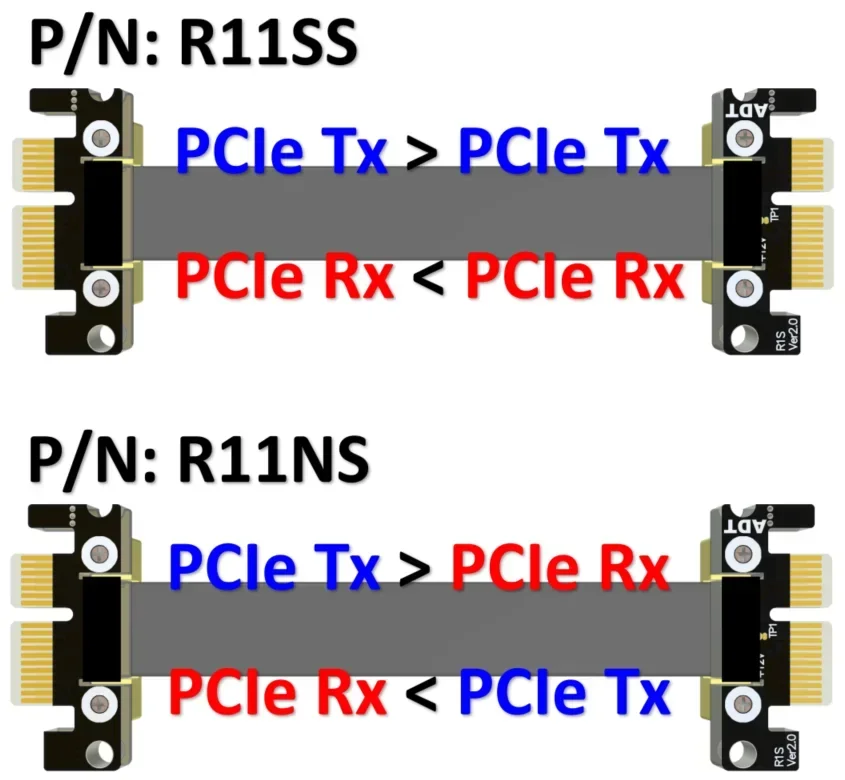

La señal PCI Express de este producto se refiere a la siguiente imagen.
Modelo R11SS función de extensión de señal, la conexión directa de la señal PCIe no tiene conversión, a Tx, Rx a Rx, adecuado para salto, uso de extensión.
Se intercambian señales diferenciales modelo R11NS, señales diferenciales PCIe Tx a Rx, Rx a Tx, adecuadas para aplicaciones maestro-esclavo.

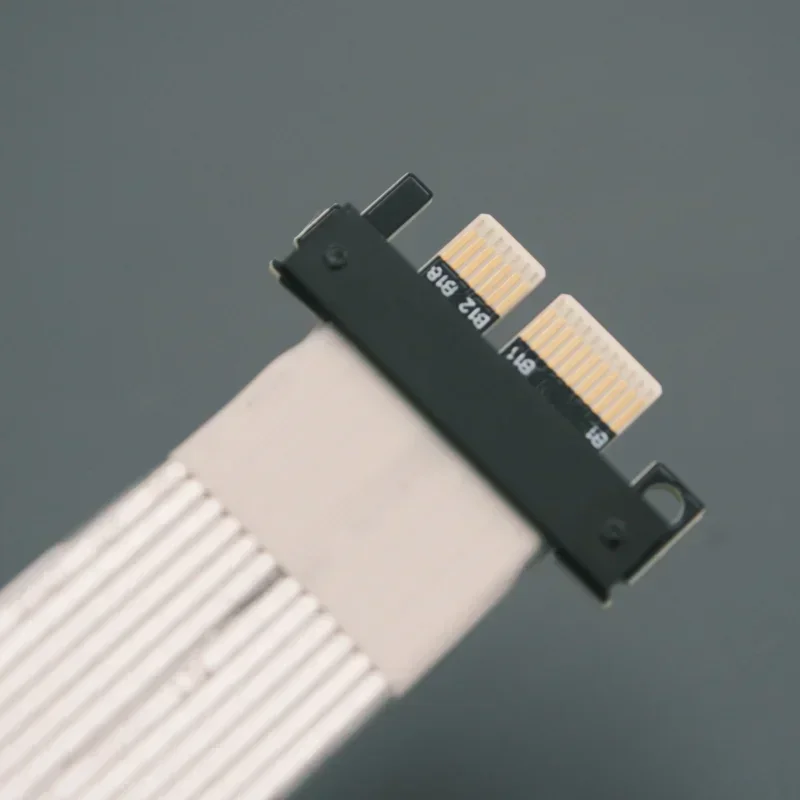

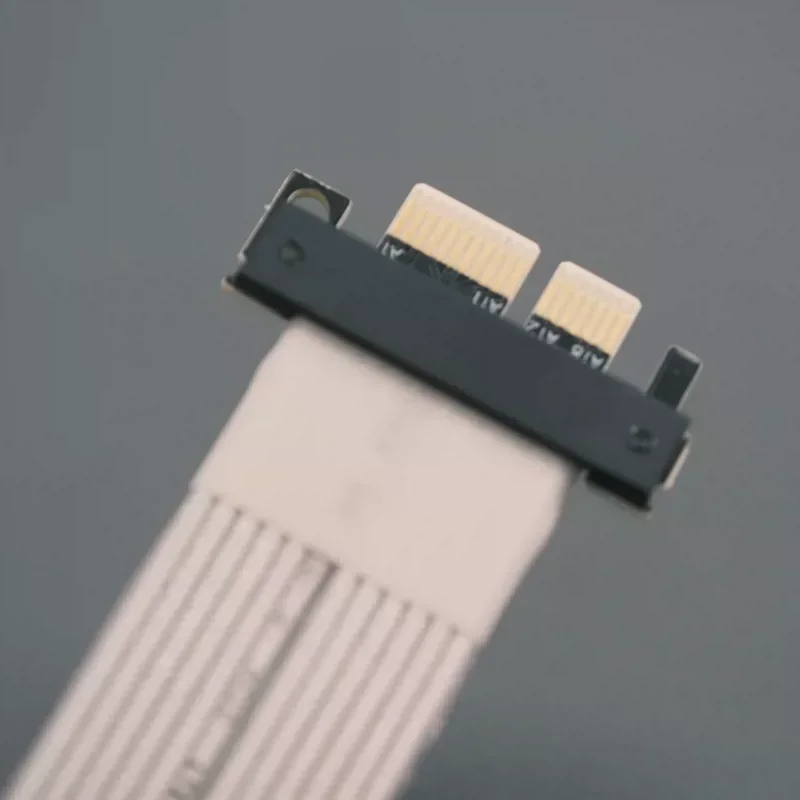

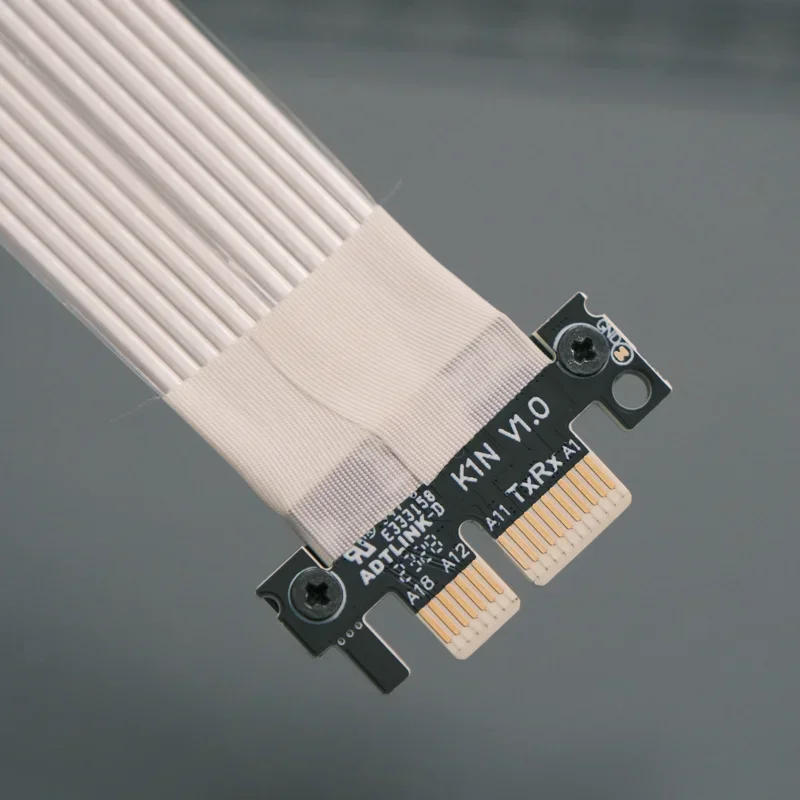

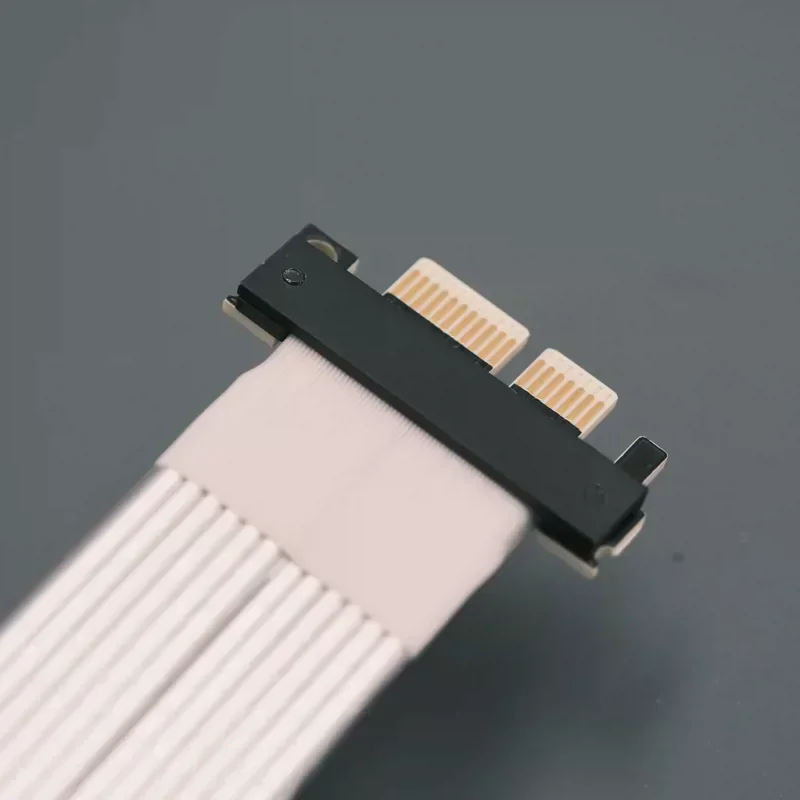

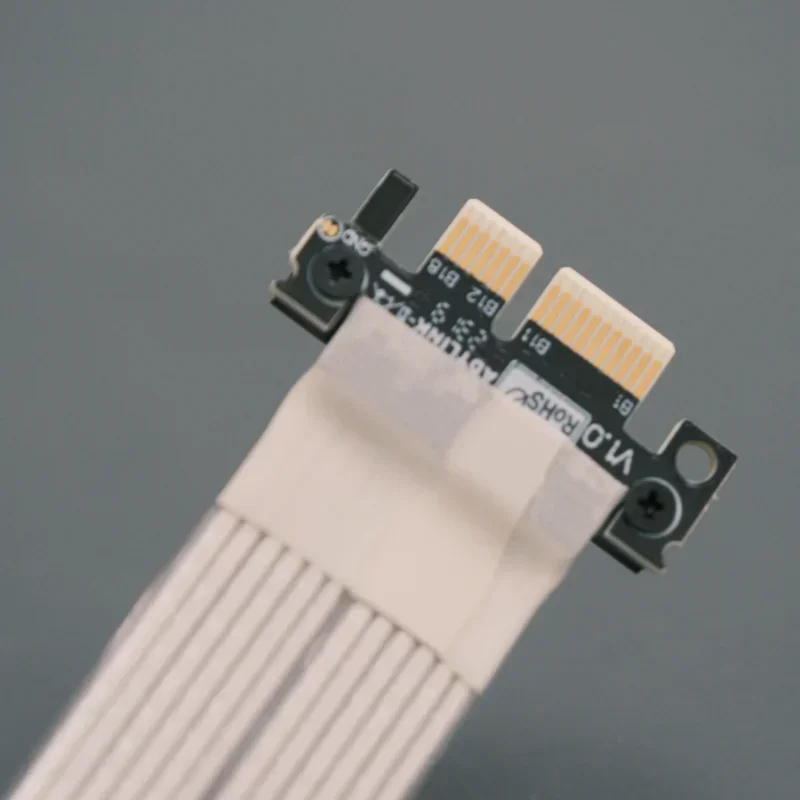

Foto:
Descargar:
Para abrir archivos PDF 3D. Utilice Lector de Adobe DC Software.
FTP: Los Ángeles
Descarga de archivos 3D Step y 3D PDF http:// www. ADT. Link/descargar/ADT _ K11xx _ Jumper _ 3D.zip
Descargar archivos de informe de pruebahttp:// www. ADT. Link/descargar/ADT-Cable 24P 5,0 INFORME DE prueba.pdf
Descarga de archivos de especificación de cablehttp:// www. ADT. Link/descargar/ADT-Cable 24P 5,0 especificación.pdf
FTP: Hong Kong
Descarga de archivos 3D Step y 3D PDF http:// www.adtlink.cn/download/ADT_K11xx_jumper_3D.zip
Descargar archivos de informe de pruebahttp:// www.adtlink.cn/download/ ADT-cable 24p 5,0 INFORME DE prueba.pdf
Descarga de archivos de especificación de cablehttp:// www.adtlink.cn/download/ adt-cable 24p 5,0 especificación.pdf
