Nombre de la marca: ADT-LINK

Nombre del producto: USB 3,0 Tipo-A hembra a Micro-B macho OTG cable plano

Modelo del producto: serie

Velocidad de transferencia: Soporte de mayor ancho de banda hastaGen 1x1,5G/BPS

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 3A dentro de 50cm ; 1.5A dentro de 1 metro

Alcance de uso: la placa de desarrollo Intel UP Board MCU y otros dispositivos están conectados a cámaras industriales, cajas de disco duro y otros fines extendidos a través de OTG DE LA micro-B3.0.

Aplicación del producto: navegador GPS, disco duro, placa de desarrollo ROCK Pi 4 Raspberry Pi MCU, dispositivo USB incorporado para extender el uso del adaptador, conveniente para pan/Tilt sin escobillas, fuente de alimentación USB y transmisión de vídeo de cámara de mano PAN/Tilt, etc.

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB OTG integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales.

Descripción del número de pieza de la serie ADT USB:

S =; C = 1, 2; W = 2, 2; F = 3, 3

Descripción de la longitud del cable:

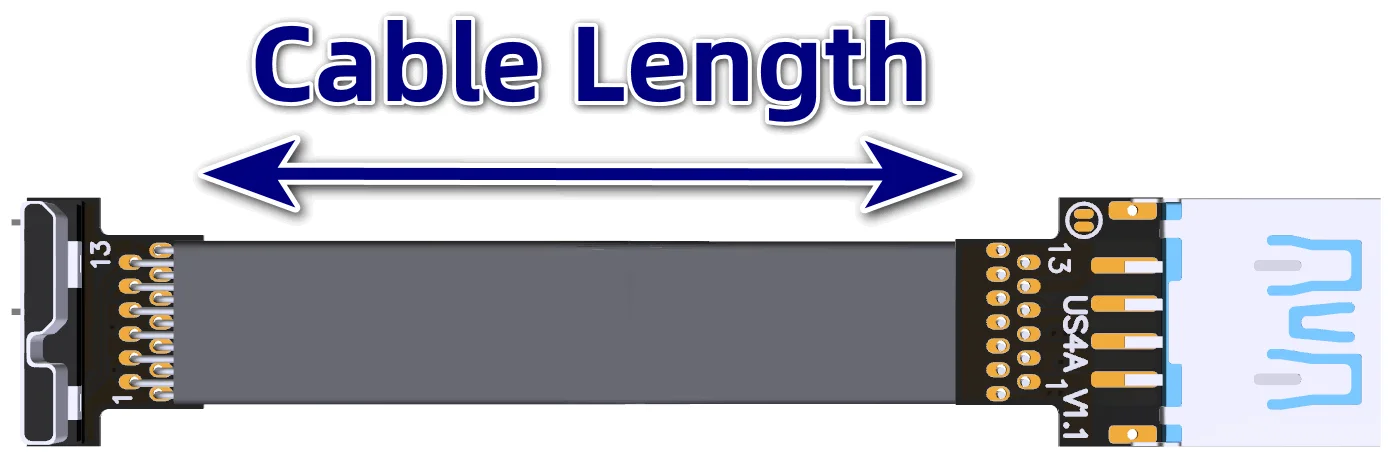

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

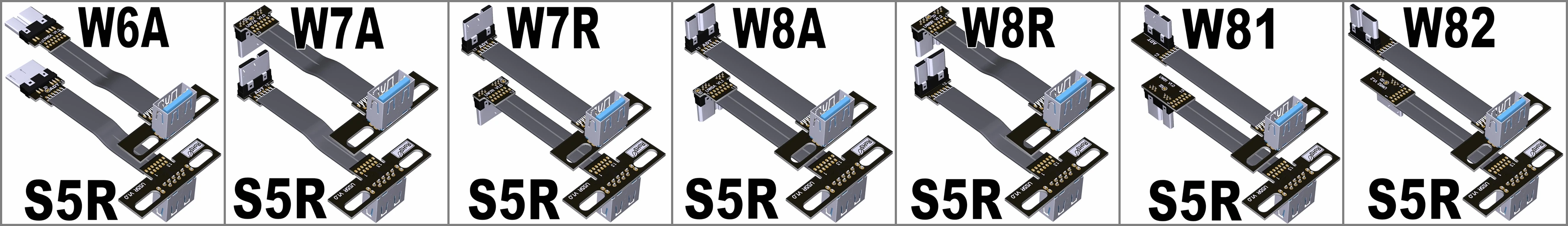

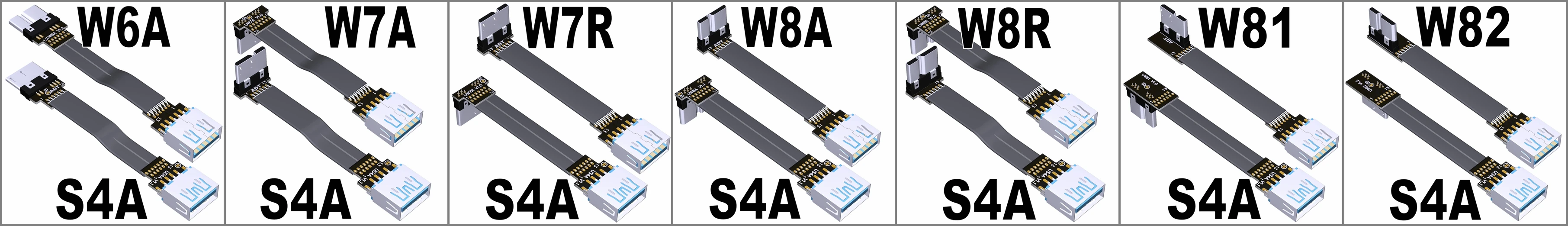

Descripción del modelo del producto:

Nombre del producto

Modelo de producto

Señal diferencial

Cable hembra recto tipo A (esclavo) a cable macho recto tipo Micro B (maestro)

US4A-UW6A

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Cable hembra recto tipo A (esclavo) a cable macho (maestro) de curva ascendente tipo Micro B

US4A-UW7A

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra recta tipo A (esclavo) a cable Micro tipo B Up-Bend macho (maestro) opuesto

US4A-UW7R

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra recta tipo A (esclavo) a cable macho (maestro) de curva hacia abajo tipo Micro B

US4A-UW8A

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra recta tipo A (esclavo) a cable macho (maestro) de curva hacia abajo tipo Micro B opuesto

US4A-UW8R

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra recta tipo A (esclavo) a cable macho (maestro) de curva derecha tipo Micro B

US4A-UW81

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Cable tipo A recto hembra (esclavo) a cable micro tipo B macho de curva izquierda (maestro)

US4A-UW82

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra tipo A Up-Bend con orificios para tornillos (maestro) a cable macho recto tipo Micro B (maestro)

US5R-UW6A

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra Up-Bend tipo A con orificios para tornillos (maestro) a cable macho Up-Bend tipo Micro B (maestro)

US5R-UW7A

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

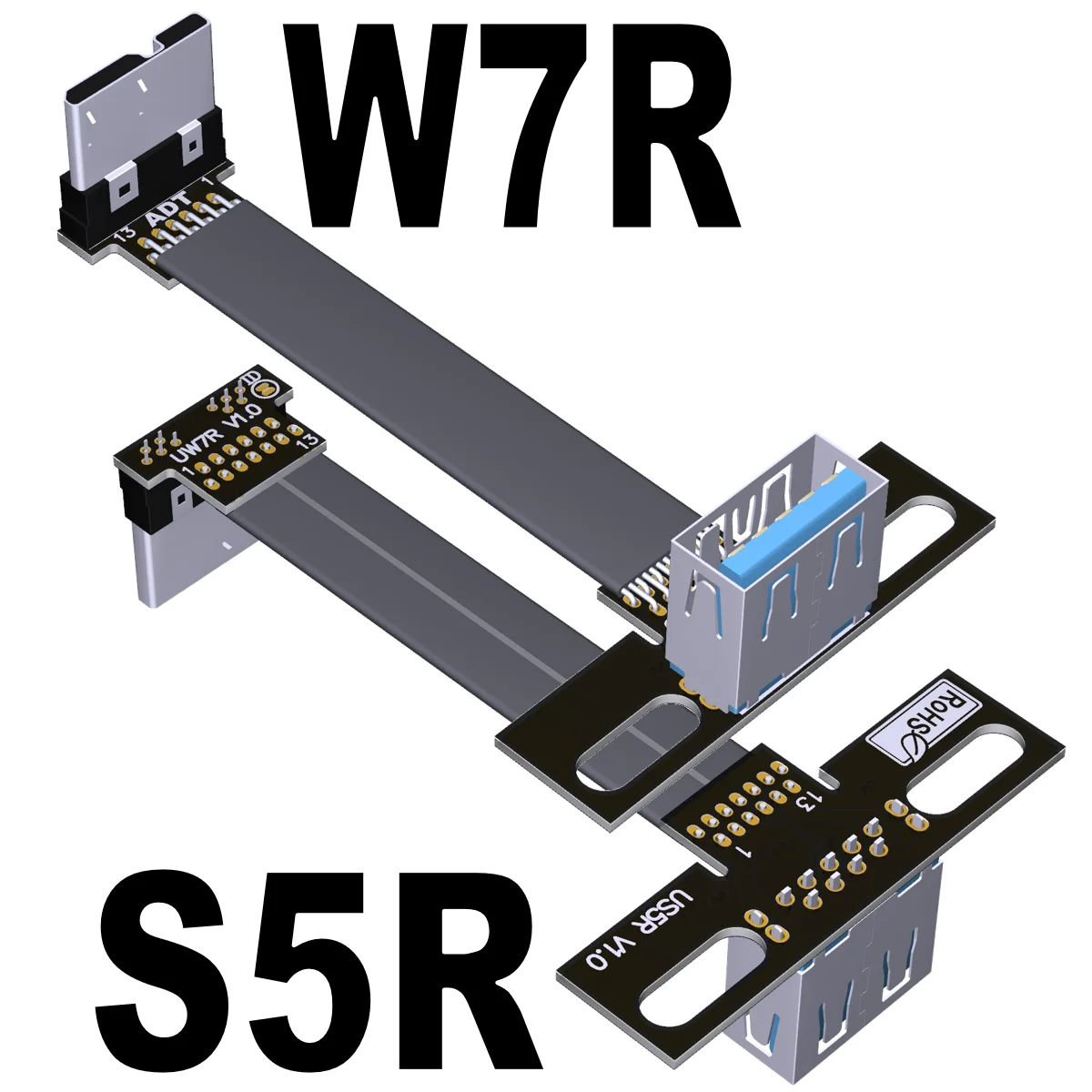

Hembra tipo A Up-Bend con orificios para tornillos (maestro) a cable Micro tipo B Up-Bend macho (maestro) opuesto

US5R-UW7R

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

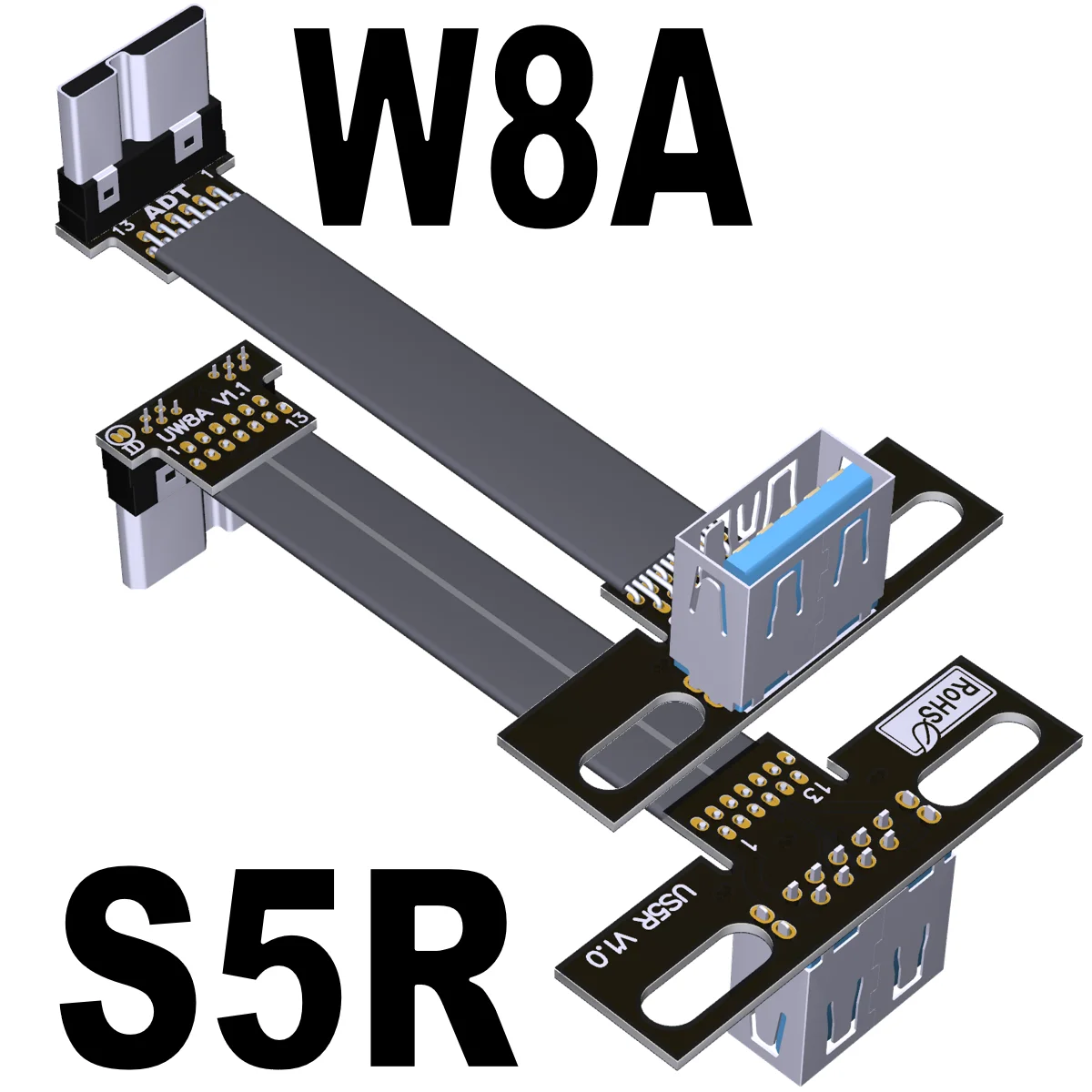

Hembra tipo A Up-Bend con orificios para tornillos (maestro) a cable Micro tipo B Down-Bend macho (maestro)

US5R-UW8A

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

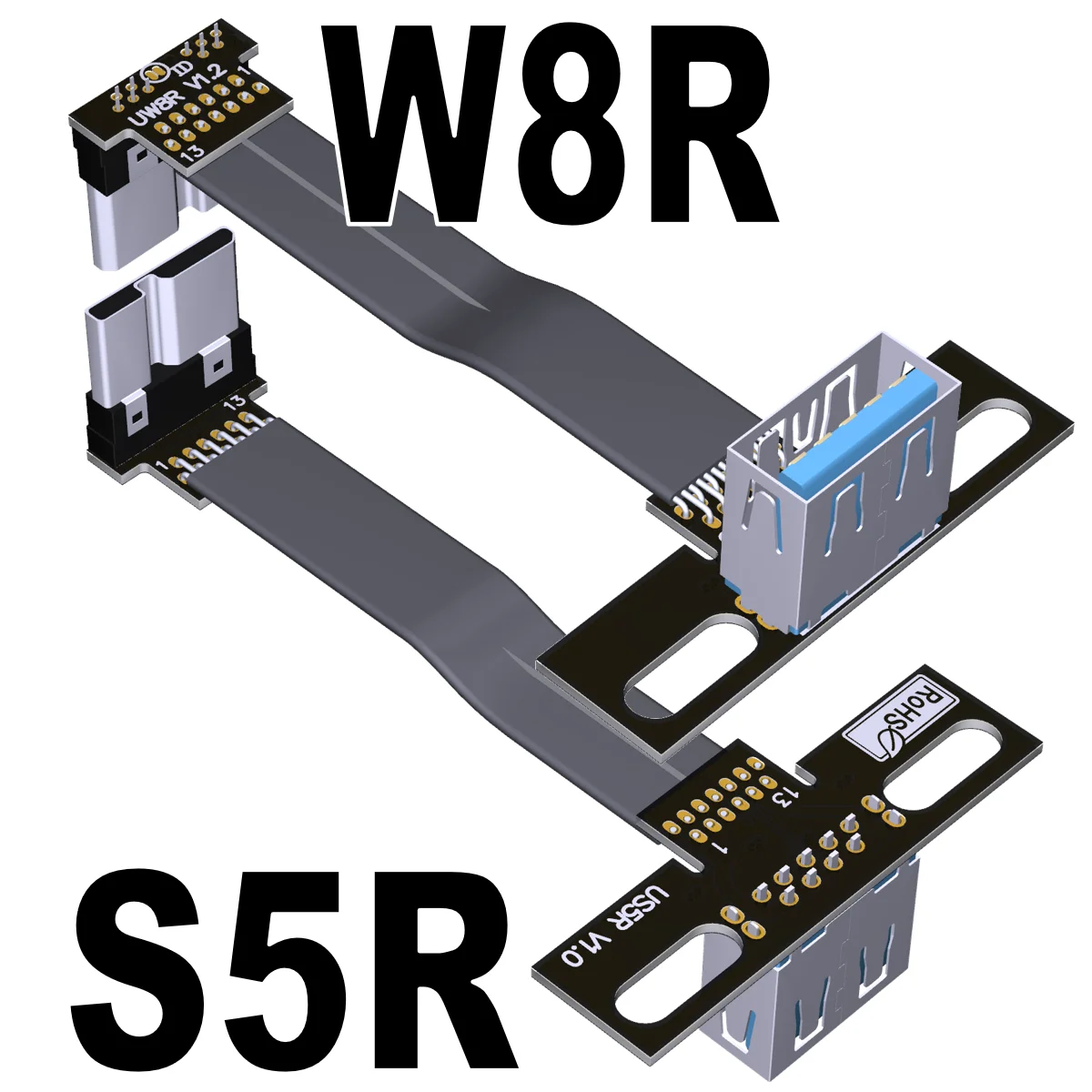

Hembra tipo A Up-Bend con orificios para tornillos (maestro) a cable Micro tipo B Down-Bend macho (maestro) opuesto

US5R-UW8R

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra de tipo A Up-Bend con orificios para tornillos (maestro) a cable macho de curva derecha tipo Micro B (maestro)

US5R-UW81

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

Hembra Up-Bend tipo A con orificios para tornillos (maestro) a cable macho (maestro) de curva izquierda tipo Micro B

US5R-UW82

Intercambio de señal de; admite soldadura OTG ID puesta a tierra

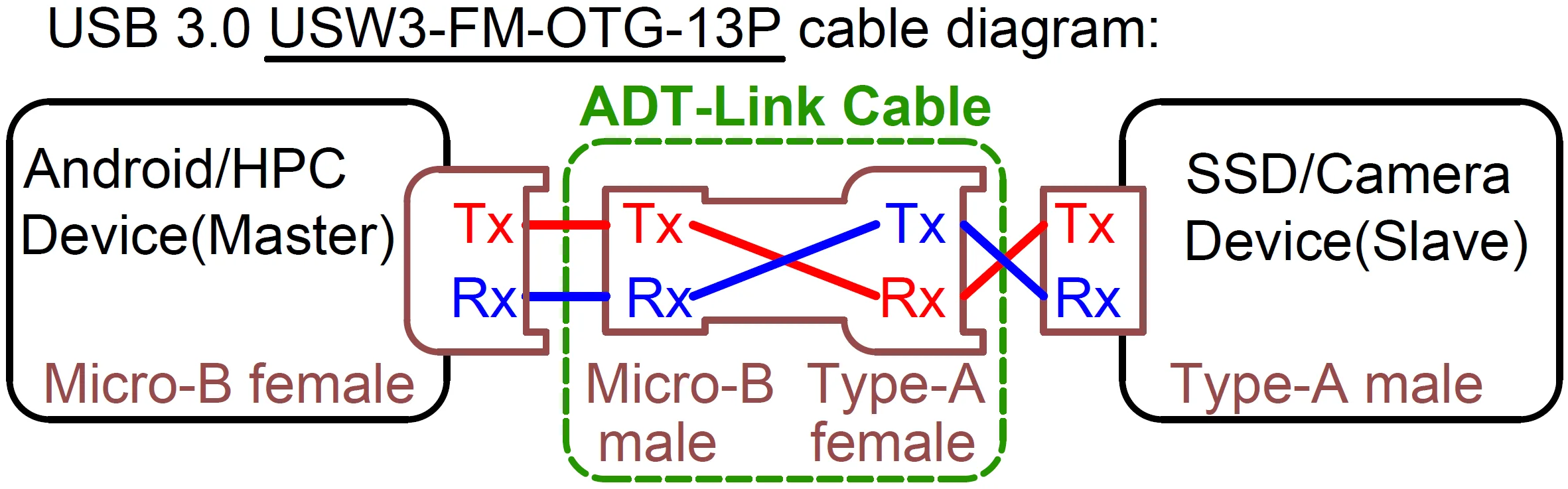

Nota 1: La tierra de identificación de soldadura predeterminada admite la función OTG.

Nota 2: (Master) significa conectar al puerto host; (slave) significa conectar a dispositivos como U Disk, lector de tarjetas, funda de disco duro, etc.

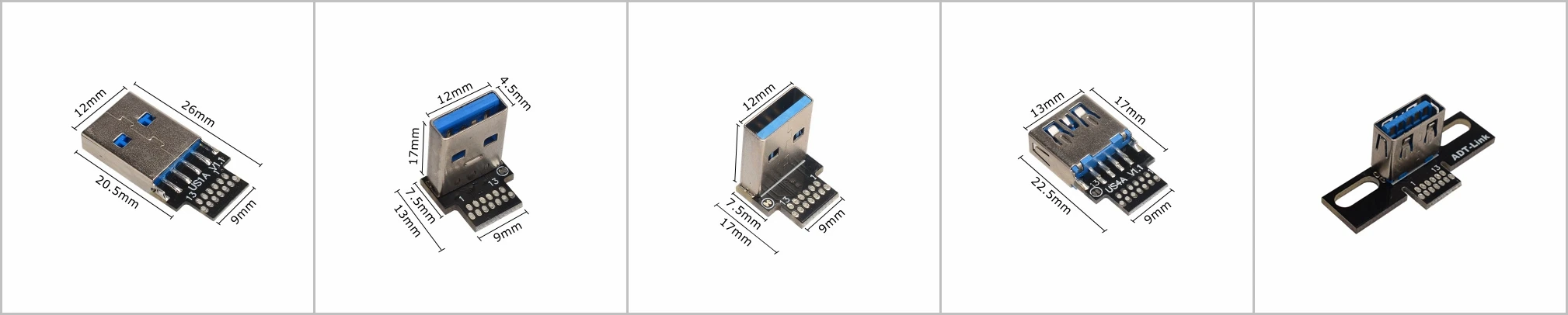

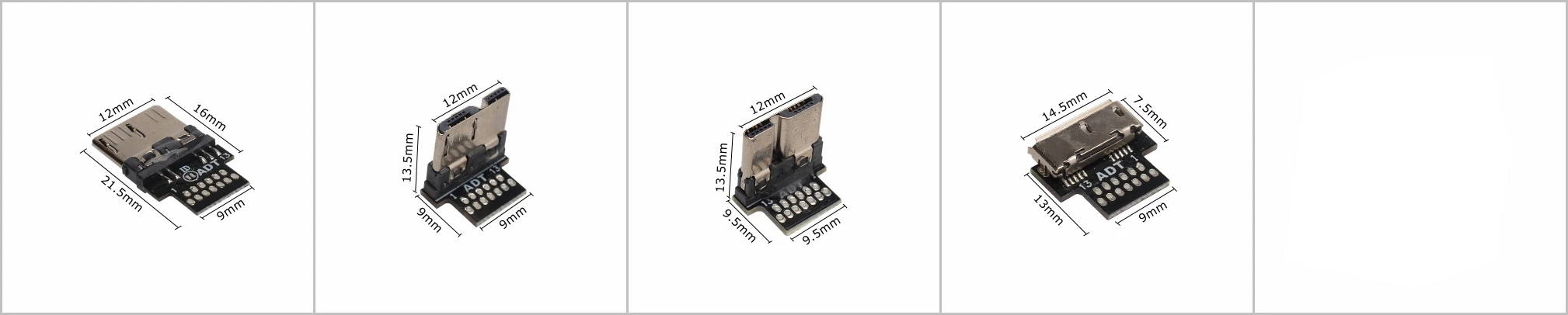

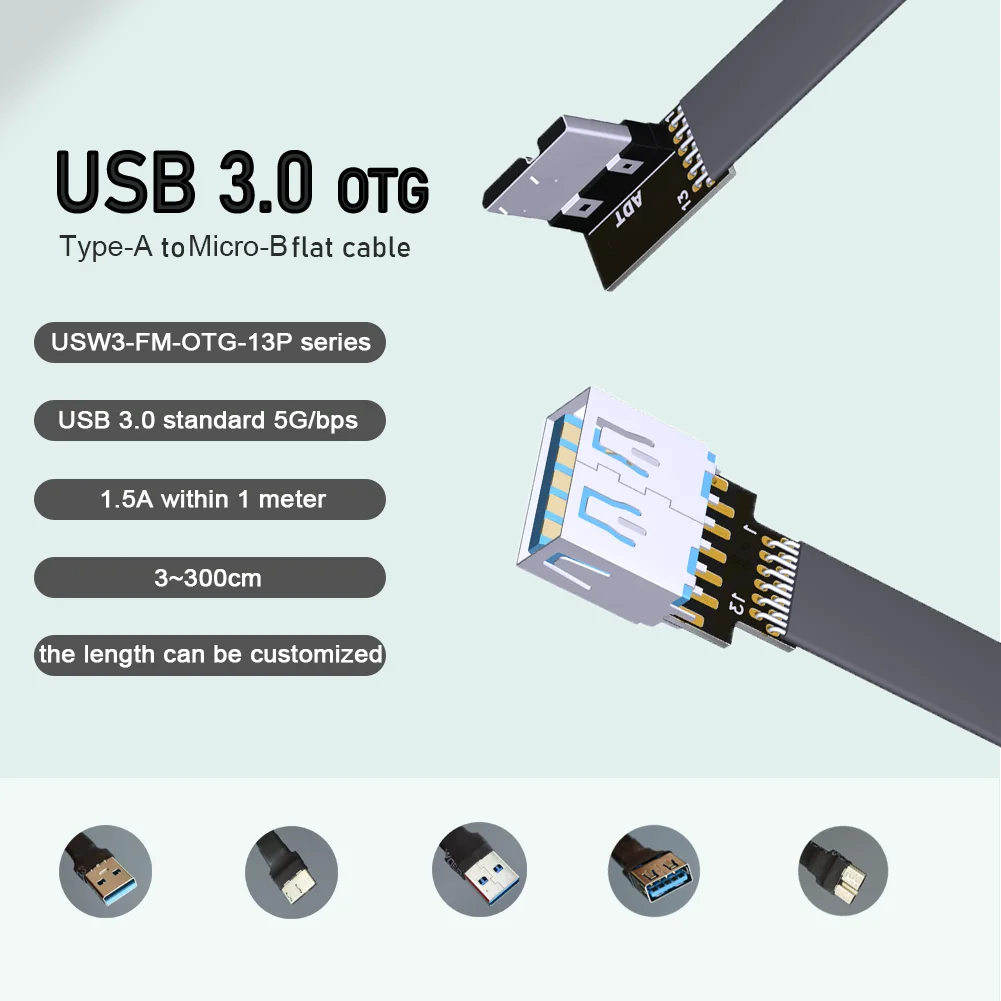

Imagen del producto:

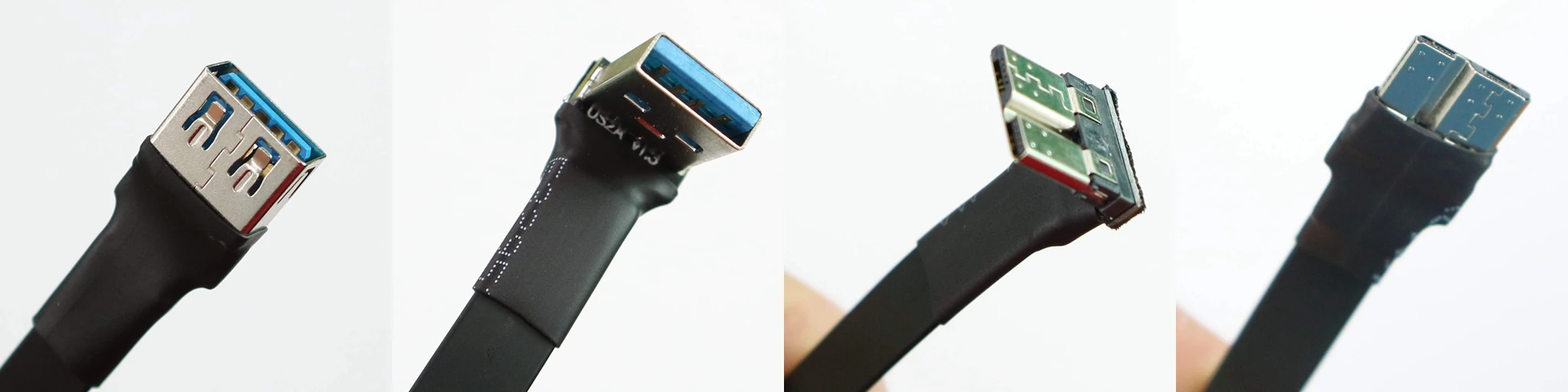

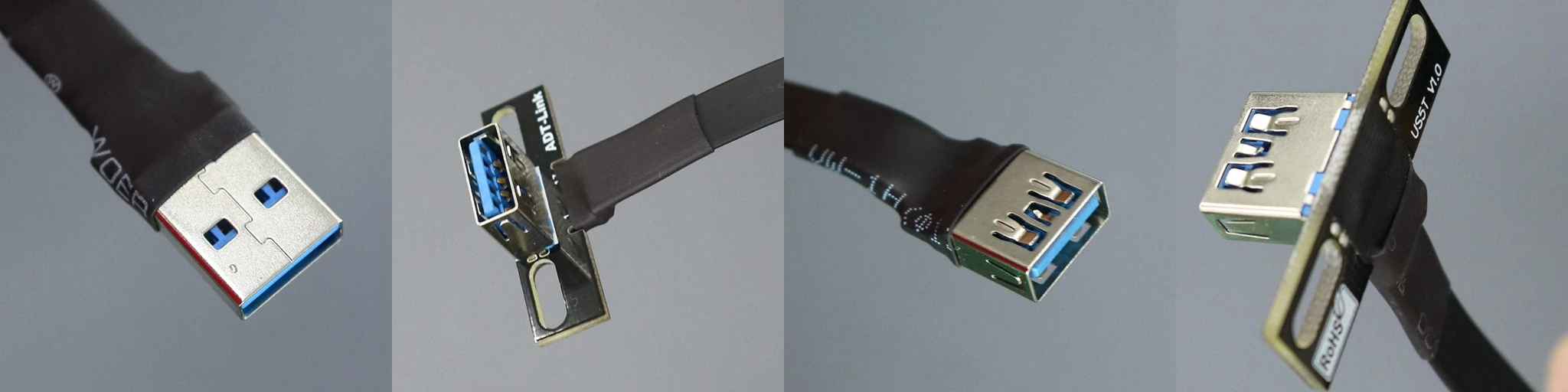

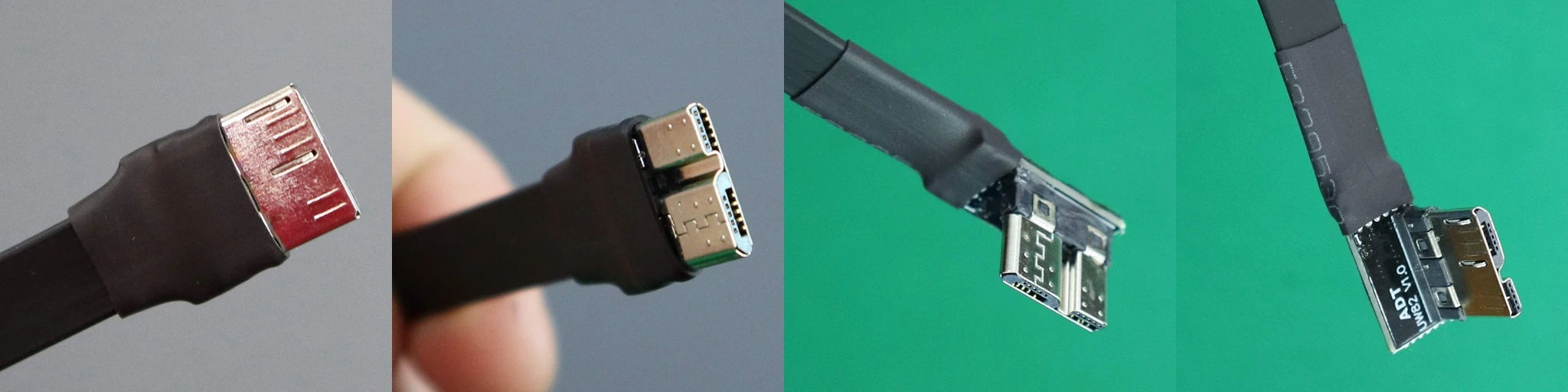

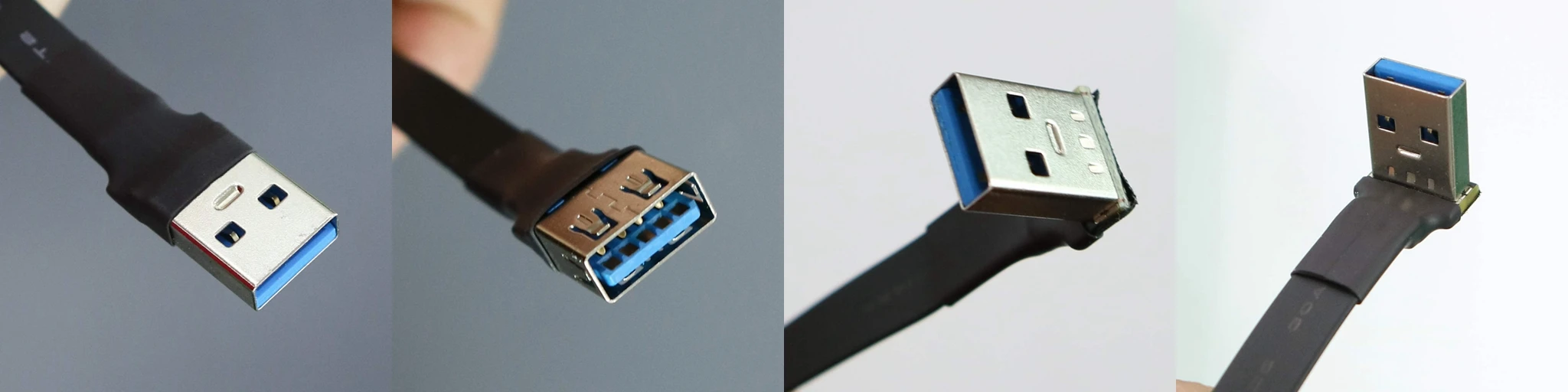

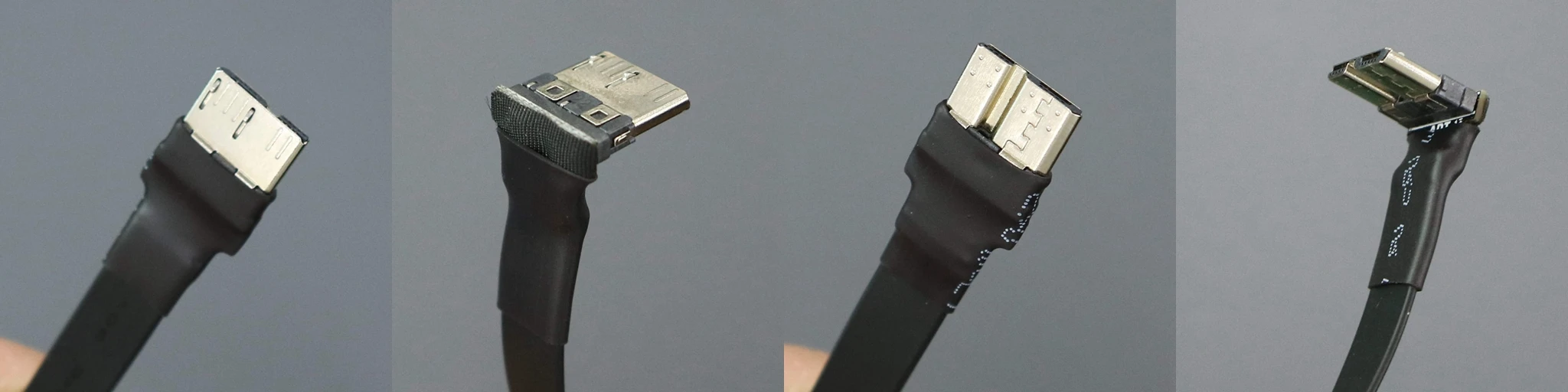

Foto real del producto:

Resumen de problemas técnicos:

1. ¿Se pueden dividir cables y conectores de PCB?

No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.

2. ¿Grosor del cable? ¿Se puede doblar?

El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.

3. ¿Hay algún blindaje EMI para el cable?

Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
