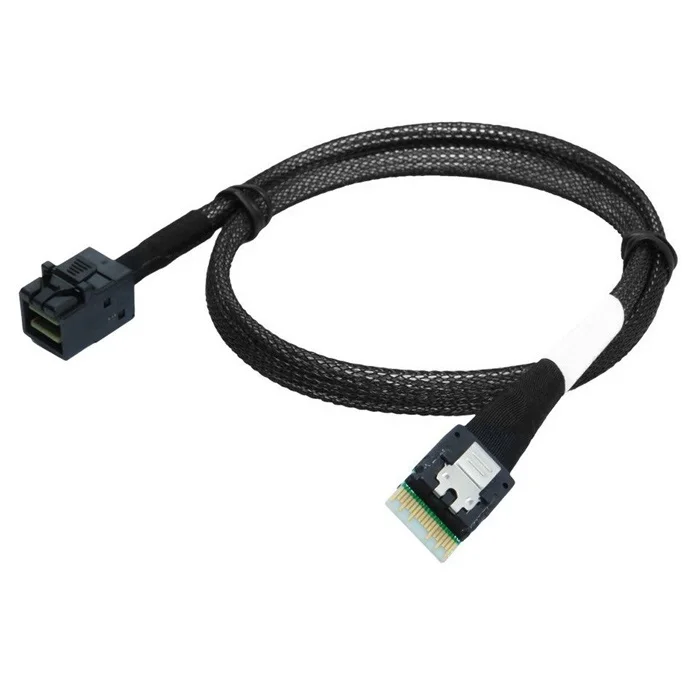

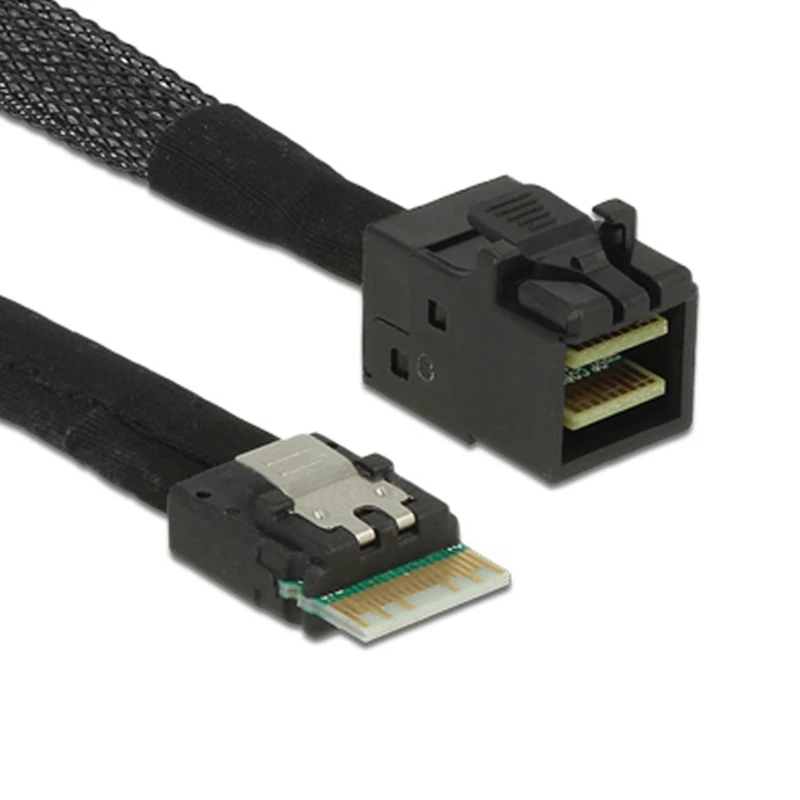

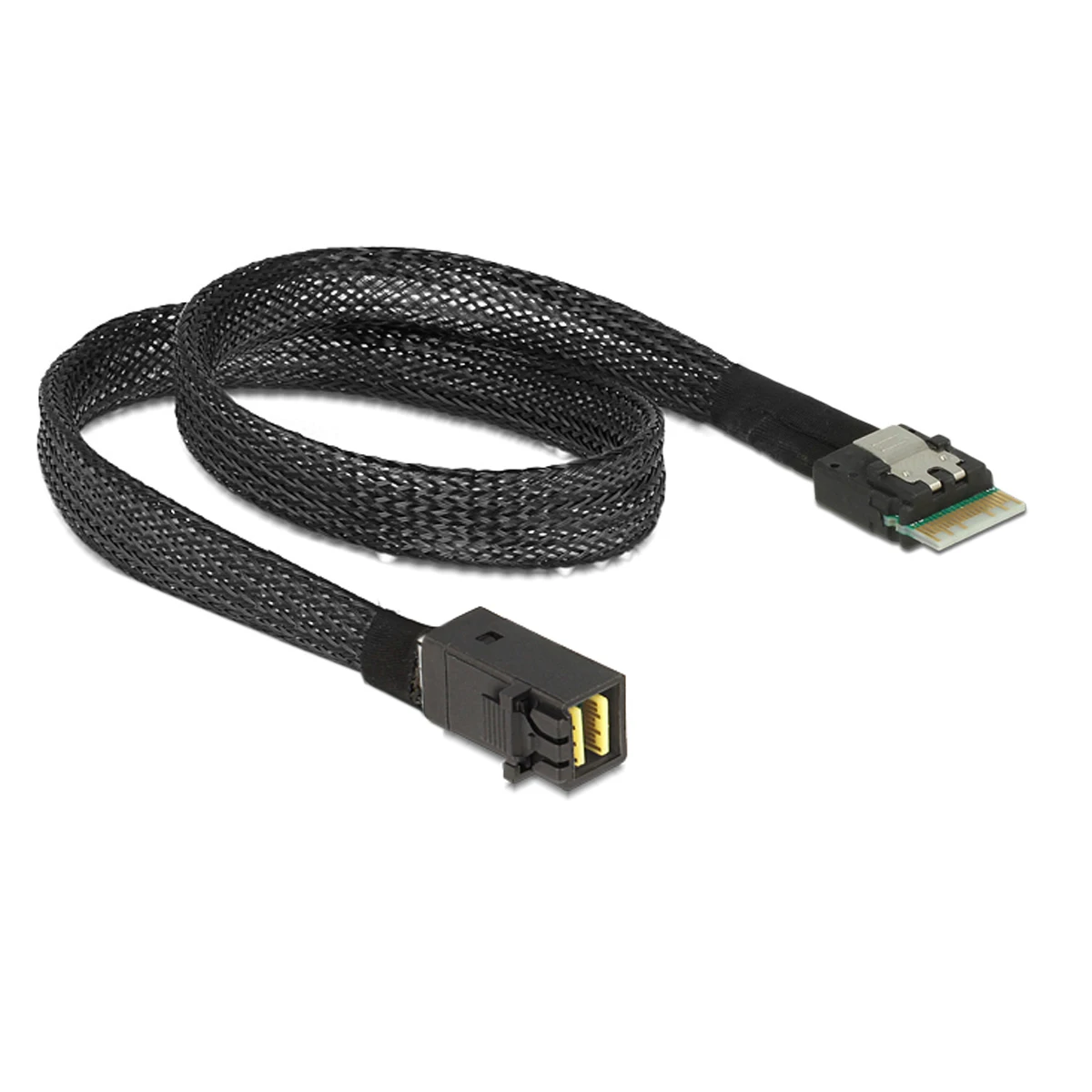

Conjunto de cable Ultraport SlimSAS 4i 38Pos a HD Mini SAS 4i 36Pos

Número de pieza LRSAS SlimSAS 8654 a 8643

Descripción del producto Mini 8654 a 8643

Serie Mini SAS cable SFF

Longitud del cable 0,5/1,0 metros

Cable de señal tamaño 32AWG, cobre estañado, OD: 0. 9*2,3, MM

Chapado Au 3u 'min sobre Ni 100u' min

Color sobre molde negro

Características

Este cable SAS se puede utilizar para conectar dispositivos internos, por ejemplo, un backplane con conector Mini SAS HD a un controlador con conector Slim SAS de 4i, con el conector Slim SAS HD.

El cable de la parte de los cables de los dispositivos de almacenamiento, el chasis corto, el chasis alto, las estaciones de rack, las estaciones de disco y los servidores, es una opción excelente para la configuración de los dispositivos de almacenamiento.

Especificaciones: velocidad de datos de hasta 24Gbps para SAS y 8GT/s para PCIe por canal; Cumple con SAS3.0, Ultraport SlimSAS, Especificación de la SFF-8643; Proporciona transmisión de señal de cuatro canales según el estándar de la industria.

Cumplimiento ambiental Cable RoHS Llama horizontal, PCB 94V-0, PBT 94V-0

SlimSAS 4i Directo a HD MiniSAS 4i

Descripción del producto: Ultraport SlimSAS 4i 38Pos a HD Mini SAS 4i 36Pos Cable Assembly

Serie: Ultraport SlimSAS

Longitud del cable: 0,5/1,0 metros

Tamaño del cable de señal: 32AWG(100ohm)

Bloqueo a la parte de acoplamiento: con pestillo

Enchapado: Au 3u "min

Color: Negro

Cumplimiento medioambiental: RoHS

Inflamabilidad: PCB, placa de circuito impreso (PCB), de resina termoplástica, de tipo de cable en bruto, de tipo de cable, en la parte de la parte,

Aplicaciones

1. Servidores

2. Almacenamiento de datos

3. Estación DE TRABAJO

Características y beneficios

1. El conector y cable de tamaño más pequeño ahorra espacio en el dispositivo

2. Proporciona cuatro canales de transmisión de señal según el estándar de la industria

3. Velocidad de datos: 24Gbps para SAS y 8GT/s para PCIe por canal

4. Cumple con SAS3.0, Ultraport SlimSAS, Especificación de la SFF-8643

Rendimiento mecánico

1. Enchufe ultraport SlimSAS 4i

Fuerza de acoplamiento: 150N máximo

Fuerza de desacoplamiento: 50N máximo

Ciclos de durabilidad nominal: 250 ciclos mínimo

2. Enchufe HD Mini SAS 4i

Fuerza de acoplamiento: 150N máximo

Fuerza de desacoplamiento: 50N máximo

Ciclos de durabilidad nominal: 250 ciclos mínimo

Rendimiento eléctrico

1. Voltaje: 30V CC por contacto

Enchufe ultraport SlimSAS 4i: 80mohm máx. inicial, 20mohm máximo después de la prueba de estrés.

Enchufe HD Mini SAS 4i: 30mOhm máximo inicial, 20mOhm máximo después de la prueba de estrés.

2. Voltaje resistente dieléctrico: 300 VDC mínimo para 100 ms

3. Resistencia de aislamiento: 10 MΩ mínimo entre pines adyacentes

Integridad de señal

1. acoplado del conector Impedancia: 85 ± 10% ohm o 100 +/-10% ohm

2. Impedancia de modo común: cumple con las especificaciones PCIe Gen3 y SAS4.0

3. Pérdida de inserción: cumple con las especificaciones PCIe Gen3 y SAS4.0,

4. Diafonía máxima: cumple con las especificaciones PCIe Gen3 y SAS4.0

Cumplimiento medioambiental del producto

RoHS2.0: compatible

ChinaRoHS: Sí

REACH SVHC: Sí

Estado bajo en halógeno: No revisado
