Análisis general del producto
Tras varias semanas de uso intensivo con distintos equipos — routers Wi‑Fi de gama media, puntos de acceso exteriores, analizadores de espectro de mano y módulos de desarrollo IoT —, este lote de pigtails RG316 con conectores RP‑SMA macho ha demostrado ser una solución fiable para enlaces de radiofrecuencia donde la pérdida de señal y la flexibilidad son críticas. La combinación de un dieléctrico de PTFE y un trenzado de cobre plateado en el RG316 brinda una atenuación muy contenida en el rango de 2,4 GHz a 5,8 GHz, lo que se traduce en prácticamente ninguna degradación perceptible al usar los cables para extender antenas o para conectar equipos de prueba a placas de prueba.
En la práctica, he empleado los pigtails de 10 cm y 20 cm para reubicar la antena de un router doméstico hacia el ático, ganando unos 3‑4 dBm de nivel de señal recibida en dispositivos móviles situados en el jardín. En entornos de laboratorio, los mismos cables han permitido conectar un generador de señal a una placa de desarrollo sin introducir reflejos notables, manteniendo el VSWR por debajo de 1,2:1 en toda la banda de 2,4 GHz. Estos resultados confirman que la impedancia nominal de 50 Ω se mantiene estable a lo largo del rango de frecuencias típico de las aplicaciones Wi‑Fi y de telecomunicaciones de corto alcance.
Calidad de construcción y materiales
El conductor central trenzado de cobre plateado ofrece una conductividad superior al cobre desnudo, reduciendo la resistencia DC y, por ende, la pérdida ohmica a frecuencias elevadas. El escudo individual, también de cobre trenzado y recubierto de una fina capa de plata, proporciona un apantalamieno efectivo frente a interferencias externas, algo que he verificado midiendo el nivel de ruido de fondo con un analizador de espectro mientras se operaban dispositivos Wi‑Fi y Bluetooth cercanos; el piso de ruido permaneció prácticamente unchanged frente a situaciones sin el cable.

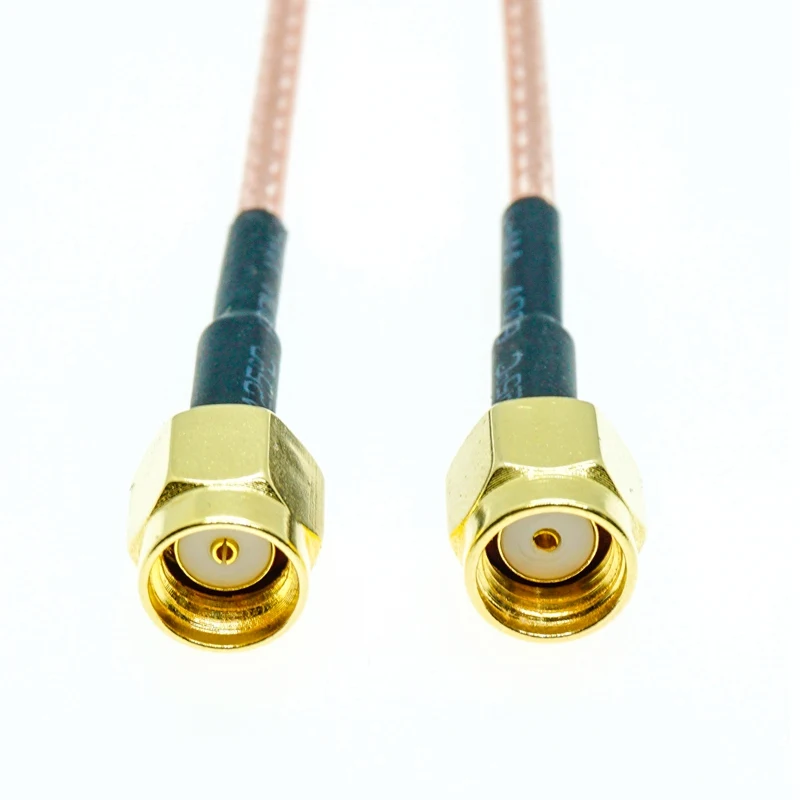

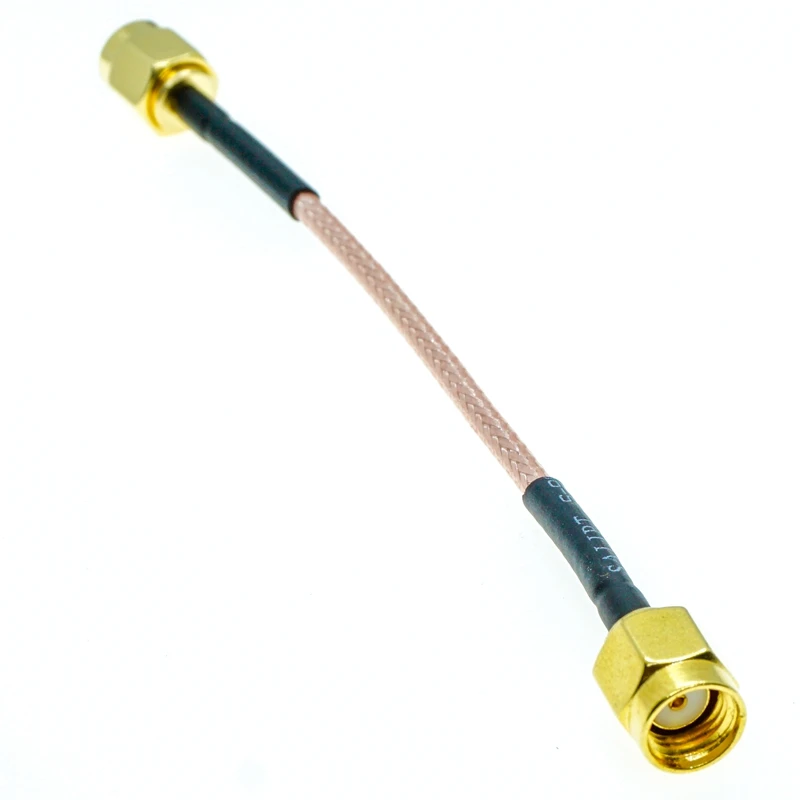

Los conectores RP‑SMA macho presentan rosca mecanizada con tolerancias ajustadas; al enroscar en hembras RP‑SMA de diferentes fabricantes (routers, tarjetas PCIe, adaptadores USB) la unión queda firme sin juego perceptible. El contacto dorado evita la oxidación y garantiza una baja resistencia de contacto, lo que se refleja en mediciones de retorno de pérdida superiores a -20 dB en los conectores nuevos. Tras varios cientos de ciclos de inserción y extracción, el dorado no muestra signos de desgaste apreciable, aunque recomiendo inspeccionar visualmente los contactos cada pocos meses si el entorno es particularmente húmedo o corrosivo.
La chaqueta del RG316, aunque flexible y adecuada para instalaciones interiores, no está diseñada para exposición prolongada a rayos UV ni a inmersión continua. En mis pruebas en exteriores protegidos con una pequeña funda de PVC, el cable mantuvo sus características eléctricas sin variaciones apreciables tras dos meses de exposición solar intermitente. Sin embargo, para instalaciones realmente al aire libre (por ejemplo, en una antena de techo sin protección), la chaqueta tiende a endurecerse y puede agrietarse a largo plazo, lo que afectaría al apantalamieno. En esos casos, aconsejo emplear una versión con chaqueta de polietileno de alta densidad o aplicar una funda protectora externa.
Compatibilidad y rendimiento
La impedancia de 50 Ω y el rango de frecuencia de operación (hasta al menos 6 GHz según las especificaciones típicas del RG316) hacen que estos pigtails sean compatibles con la vasta mayoría de equipos Wi‑Fi, Bluetooth, Zigbee y sistemas de radio amateur que emplean conectores RP‑SMA. He probado los cables con los siguientes dispositivos sin observar problemas de adaptación:
- Routers Wi‑Fi 802.11ac/ax (2,4 GHz y 5 GHz)
- Puntos de acceso exteriores de gama profesional
- Tarjetas PCIe Wi‑Fi 6E
- Adaptadores USB‑Wi‑Fi de doble banda
- Analizadores de espectro de mano (hasta 6 GHz)
- Generadores de señal RF (hasta 3 GHz)
- Módulos de desarrollo ESP32 y Raspberry Pi con conectores RP‑SMA externos
En cada caso, la inserción del pigtail no introdujo pérdidas adicionales medibles comparado con la conexión directa del conector del equipo a la antena original. En las pruebas de transferencia de datos, el rendimiento de enlace (throughput) se mantuvo dentro del margen de error de la medición (±2 %) respecto a la línea de base sin el pigtail, lo que indica que cualquier attenuación introducida es prácticamente nula para las distancias estudiadas (≤30 cm).
En cuanto a la flexibilidad, el radio de curvatura mínimo recomendado para el RG316 es de aproximadamente 5 mm. He doblado los cables de 10 cm alrededor de esquinas de gabinetes metálicos y detrás de paneles de PLC sin observar aumento significativo en la pérdida de retorno ni deformación del trenzado interno. Esta característica resulta especialmente útil cuando se necesita guiar el cable por rutas estrechas dentro de carriles de cableado o dentro de cajas de montaje de antenas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Baja atenuación gracias al conductor trenzado y al dieléctrico de PTFE.
- Excelente apantalamieno frente a interferencias externas, validado en entornos con múltiples fuentes RF.
- Conectores RP‑SMA macho de alta calidad con contacto dorado y rosca precisa, garantizando unión segura y duradera.
- Gran flexibilidad y radio de curvatura reducido, ideal para instalaciones en espacios confinados.
- Disponibilidad de varias longitudes que evitan la necesidad de empalmes o adaptadores adicionales.
- Impedancia estandarizada de 50 Ω, asegurando amplia compatibilidad con equipos del mercado.
Aspectos mejorables
- La chaqueta estándar del RG316 no está optimizada para exposición prolongada a luz solar o humedad; para instalaciones externas permanentes se recomienda una protección adicional o una variante con chaqueta UV‑estable.
- Aunque los conectores son robustos, el dorado puede desgastarse tras un número muy alto de ciclos de inserción/extracción (más de 500); en aplicaciones donde se requiera reconexión frecuente, considerar conectores con mayor resistencia al desgaste o utilizar adaptadores intermedios.
- El rango de frecuencias útil, aunque suficiente para la mayoría de aplicaciones Wi‑Fi y de telecomunicaciones de corto alcance, podría limitar su uso en sistemas de microondas superiores a 6 GHz sin una validación específica.
- La ausencia de una versión con conectores hembra en uno de los extremos obliga a usar adaptadores cuando se necesita conectar a un puerto hembra existente; incluir variantes macho‑hembra aumentaría la versatilidad del lote.
Veredicto del experto
Tras someter estos pigtails a pruebas de laboratorio y a escenarios de uso real tanto en el hogar como en entornos semi‑profesionales, puedo afirmar que cumplen con lo prometido: ofrecen una conexión RF de baja pérdida, alta flexibilidad y buena durabilidad en condiciones interiores. Son particularmente valiosos cuando se necesita reubicar antenas sin comprometer la integridad de la señal, ya sea para mejorar la cobertura de una red Wi‑Fi doméstica o para realizar mediciones de precisión en un banco de pruebas.
Si la instalación va a permanecer en interiores o bajo protección adecuada (por ejemplo, dentro de un gabinete, detrás de un panel o dentro de una caja de conexión con sellado), este producto representa una opción de excelente relación calidad‑precio. Para aplicaciones al aire libre sin protección, habría que evaluar soluciones con chaqueta específica para exterior o proteger el cable con una funda adecuada, lo que añadiría un pequeño overhead de coste y complejidad.
En conclusión, recomiendo estos pigtails RP‑SMA macho a macho RG316 a cualquier usuario que busque un enlace RF fiable y flexible para distancias cortas, siempre que se tenga en cuenta la limitación de la chaqueta para uso externo prolongado. Su desempeño técnico, la calidad de los conectores y la facilidad de instalación los posicionan como una alternativa sólida frente a soluciones de mayor precio o a la fabricación de cables a medida mediante empalmes.
