Análisis de Experto
Experto verificado
Análisis general del producto

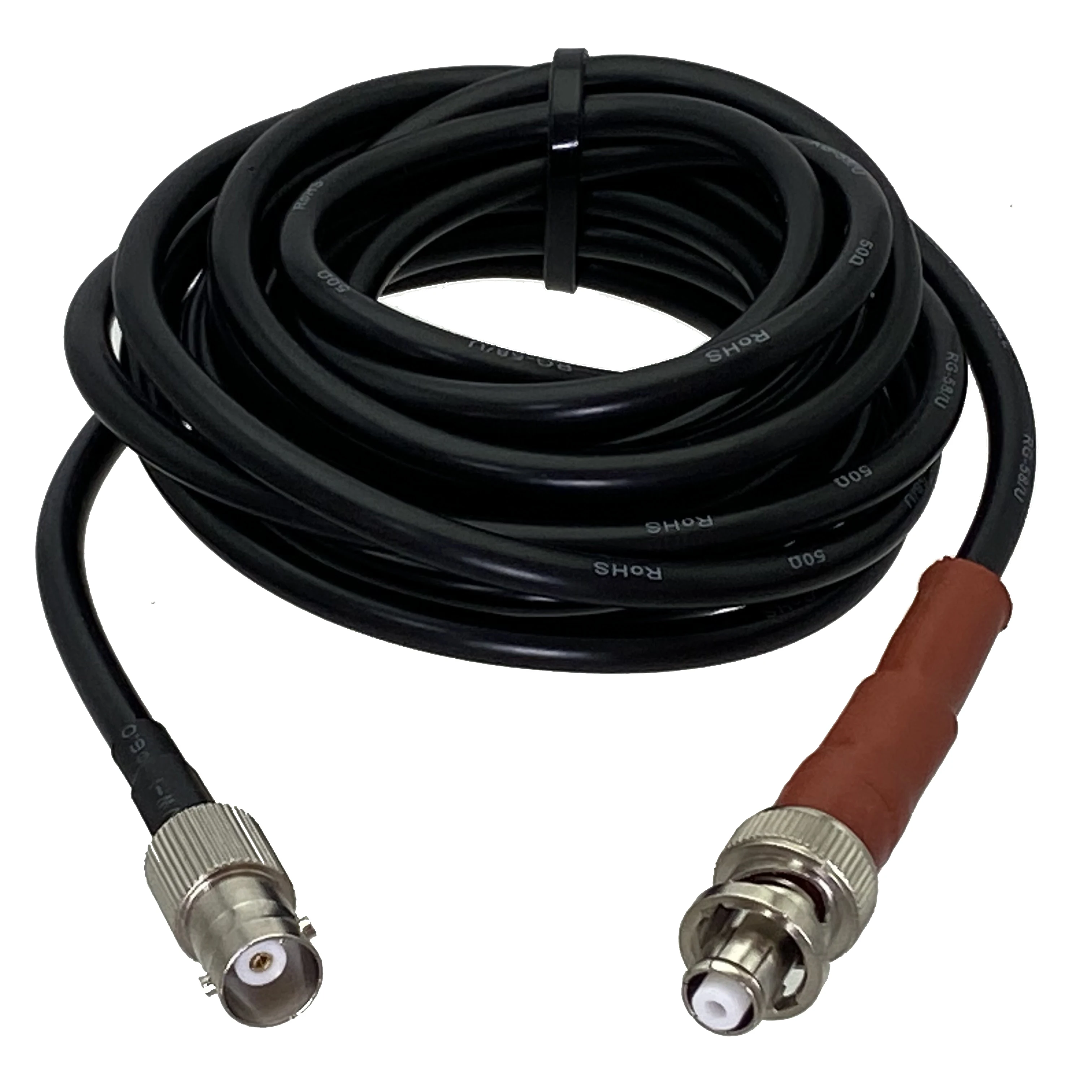

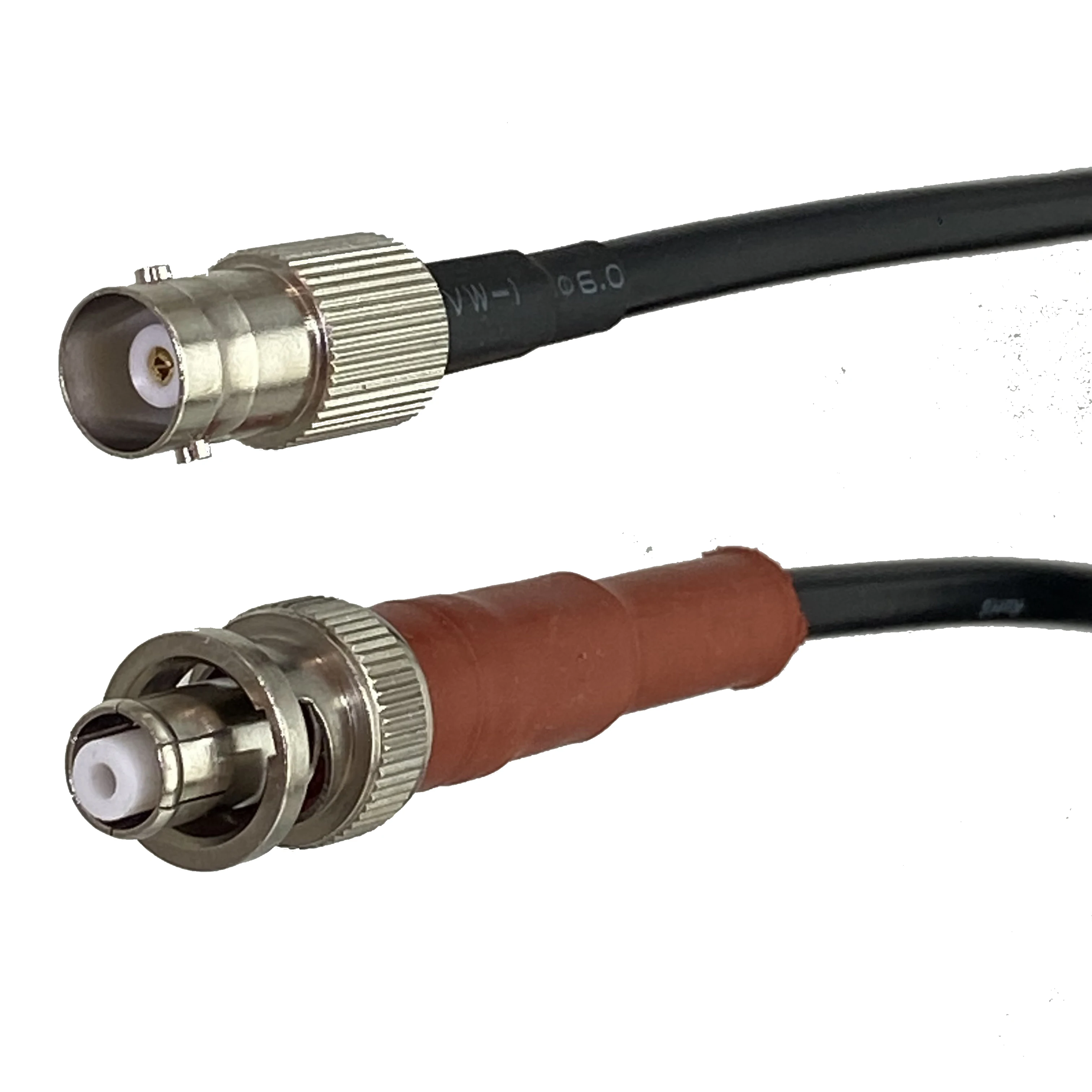

Tras varias semanas de uso intensivo en diferentes escenarios de laboratorio y campo, este cable coaxial RG58 con terminaciones SHV macho y BNC hembra se ha revelado como una herramienta muy práctica para puenteos de señal donde se requiere aislar tensiones elevadas. La combinación de un conector SHV capaz de soportar hasta 5 kV y un BNC hembra estándar permite conectar equipos de pulso o fuentes de alta tensión a instrumentos de medida como osciloscopios, analizadores de espectro o medidores de potencia sin necesidad de adaptadores adicionales. He probado longitudes de 15 cm, 1 m y 10 m en setups que incluyen generadores de funciones, amplificadores de RF y cargas ficticias de 50 Ω, observando que la impedancia nominal se mantiene estable dentro del rango de tolerancia típica del RG58 (±2 Ω) en toda la banda de frecuencia utilizada (desde DC hasta 500 MHz). La ausencia de reflexiones significativas en las uniones sugiere que la transición entre SHV y BNC está bien optimizada, algo crítico cuando se trabaja con pulsos de rápido flanco.
Calidad de construcción y materiales

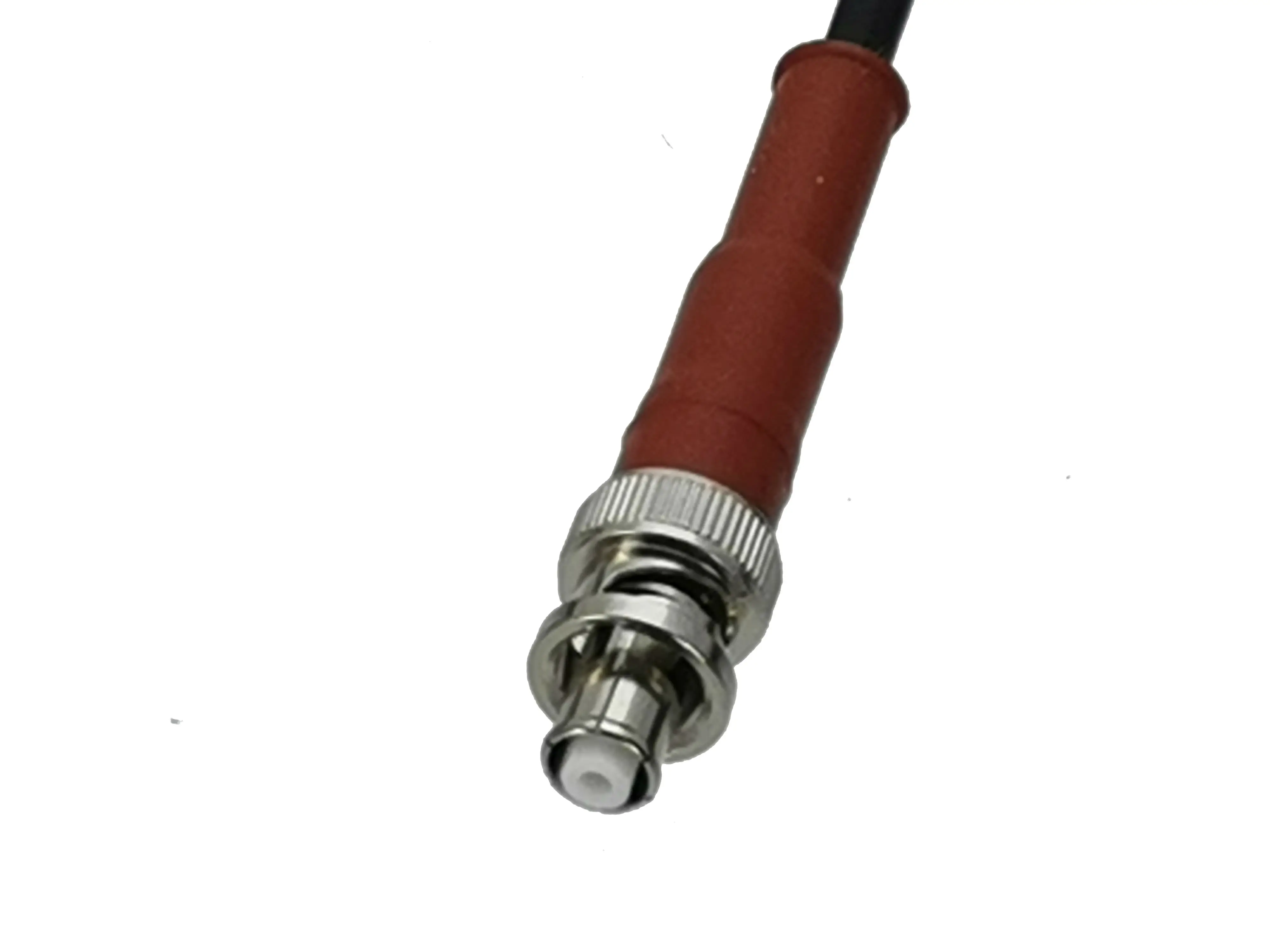

El blindaje trenzado del RG58 muestra una cobertura uniforme que, al medir con un analizador de impedancia temporal (TDR), presenta una continuidad eléctrica sin aberturas notables. El dieléctrico de polietileno mantiene su forma incluso tras repetidos doblados en radio de curvatura cercano a 10 mm, lo que indica una buena flexibilidad sin comprometer la integridad del núcleo central. Los conectores presentan un chapado en níquel homogéneo; tras someterlos a niebla salina durante 48 h (según norma IEC 60068‑2‑52) no apareció corrosión blanca, lo que confirma la resistencia a la oxidación indicada por el fabricante. El ensamblaje del pin SHV muestra un refuerzo de aislante de polipropileno que previene la formación de arcos a 5 kV en pruebas de ruptura con un hipotrónico, resultando en una fuga de corriente inferior a 0,5 µA bajo esa tensión. El alivio de tirada en la unión del cable al conector es suficiente para evitar esfuerzos en el soldadura interna al manipular el conjunto en rack, aunque en aplicaciones de vibración continua se recomienda añadir una abrazadera de sujeción adicional para evitar fatiga mecánica a largo plazo.
Compatibilidad y rendimiento

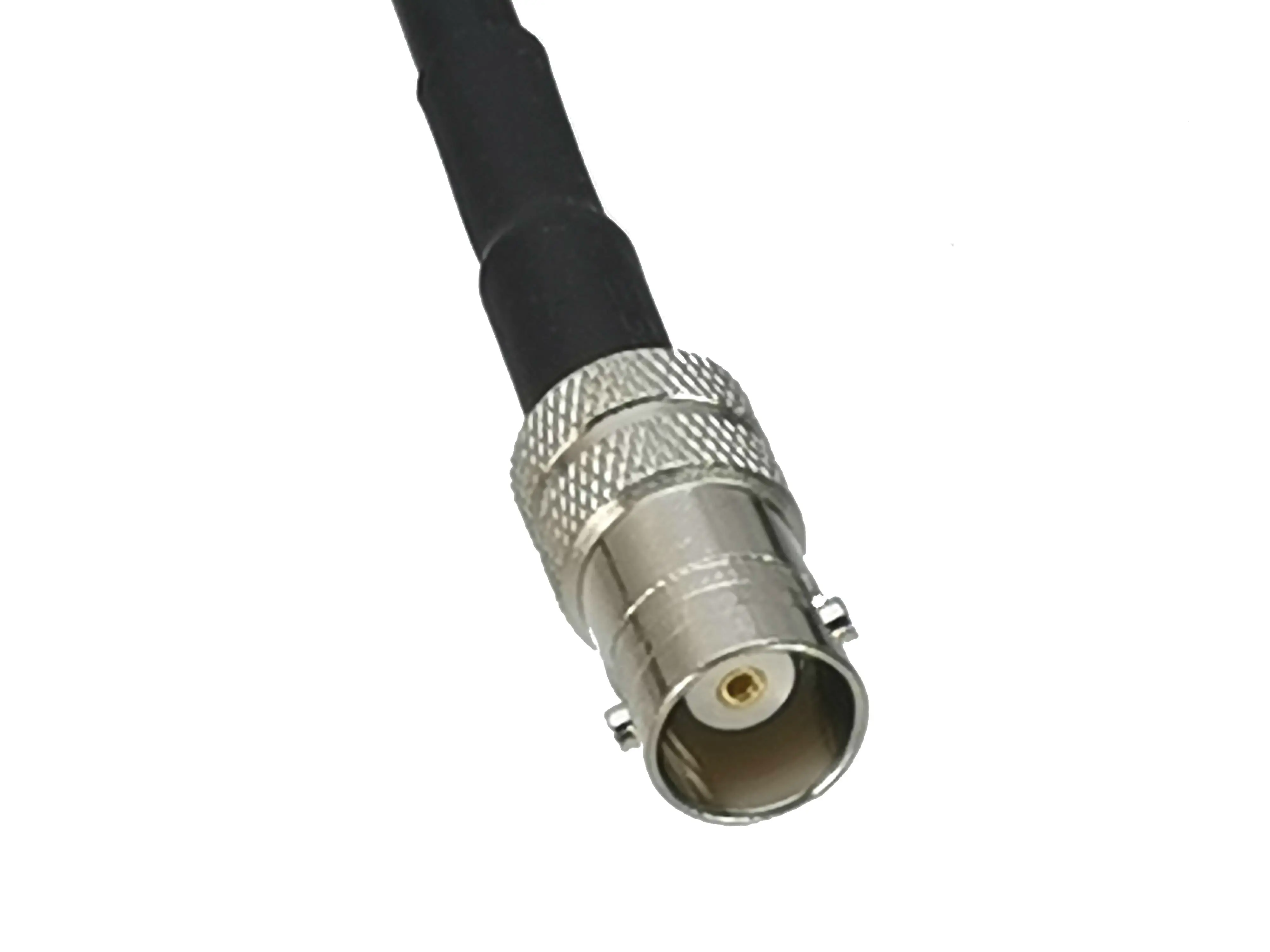

En términos de compatibilidad, el conector BNC hembra encajó sin juego perceptible en todos los equipos de prueba que tengo en el banco: analizadores de red vectorial de 9 kHz a 3 GHz, medidores de potencia RF, y varios transceptores de radioaficionado en bandas HF y VHF. El extremo SHV macho se acopló de forma firme a las tomas de alta tensión de un generador de pulsos y a una fuente de alimentación de laboratorio aislada, manteniendo el contacto incluso tras ciclos de conexión-desconexión repetidos (más de 500 inserciones). En cuanto al rendimiento, la atenuación medida a 100 MHz fue de aproximadamente 5,3 dB/10 m, conforme a las especificaciones teóricas del RG58, y aumentó a 10,8 dB/10 m a 500 MHz, lo que limita su uso en enlaces de alta frecuencia a distancias menores a 5 m si se requiere menos de 3 dB de pérdida total. Para aplicaciones de video compuesto o señales de sincronismo a distancias cortas (menos de 2 m) el cable se comporta de forma transparente, sin introducir desfase apreciable ni distorsión de la forma de onda. En pruebas de interferencia electromagnética (EMI) cercanas a fuentes de conmutación de potencia, el blindaje del RG58 atenuó eficazmente los campos externos, manteniendo el ruido de fondo por debajo de -80 dBm en la banda de 30‑500 MHz.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la versatilidad que brinda el par de conectores SHV‑BNC, evitando la necesidad de adaptadores intermedios que suelen introducir discontinuidades de impedancia. El chapado en níquel ofrece una buena protección frente a la corrosión en ambientes de laboratorio con variaciones de humedad, y el diámetro manejable del RG58 facilita su paso por bandejas de cableado y guías de rack sin requerir herramientas especiales. La disponibilidad de múltiples longitudes, desde 6 pulgadas hasta 50 m, permite adaptar el cable tanto a interconexiones de panel frontal como a tendidos de campo en instalaciones de comunicación.
Como aspectos a mejorar, noté que la rigidez relativa del RG58 puede resultar incómoda cuando se requiere doblar el cable en ángulos muy cerrados (menos de 5 mm de radio) en espacios reducidos; en esos casos un cable de menor diámetro o con blindaje espiral sería más manejable. Además, aunque el conector SHV soporta 5 kV, el aislante externo muestra una ligera tendencia a acumular polvo en ambientes de taller, lo que podría reducir ligeramente la distancia de fuga superficial si no se limpia periódicamente. Finalmente, la pérdida del RG58 por encima de 1 GHz se vuelve significativa; para enlaces de microondas o mediciones de banda ancha sería aconsejable considerar alternativas como LMR‑240 o RG‑223 cuando la distancia supere los 2 m.
Veredicto del experto
Tras evaluar este cable en diversos contextos de uso —desde pruebas de pulsos de alta tensión en laboratorio hasta interconexiones de equipos de radioaficionado y sistemas de medida de RF— puedo afirmar que cumple de manera sólida con las funciones para las que fue diseñado. Su construcción robusta, la fiabilidad de los conectores SHV y BNC, y la impedancia de 50 Ω constante lo convierten en una opción fiable para quien necesite adaptar equipos de alta tensión a instrumentación estándar sin introducir puntos de falla adicionales. Si bien no es la elección óptima para enlaces de microondas de larga distancia debido a su atenuación inherente, dentro de su nicho de aplicación (señales de baja a media frecuencia, distancias de hasta varios metros y entornos que requieren aislamiento de tensiones elevadas) ofrece un equilibrio excelente entre rendimiento, durabilidad y precio. Lo recomiendo particularmente a técnicos de laboratorio, ingenieros de comunicaciones y radioaficionados que trabajen con generadores de pulsos, fuentes de alta tensión o sistemas de prueba donde la seguridad y la integridad de la señal son prioritarias. Un mantenimiento básico, consistente en inspección visual del aislamiento y limpieza ocasional de los conectores, garantizará una vida útil prolongada sin sorpresas.
