Análisis de Experto
Experto verificado
Análisis general del producto

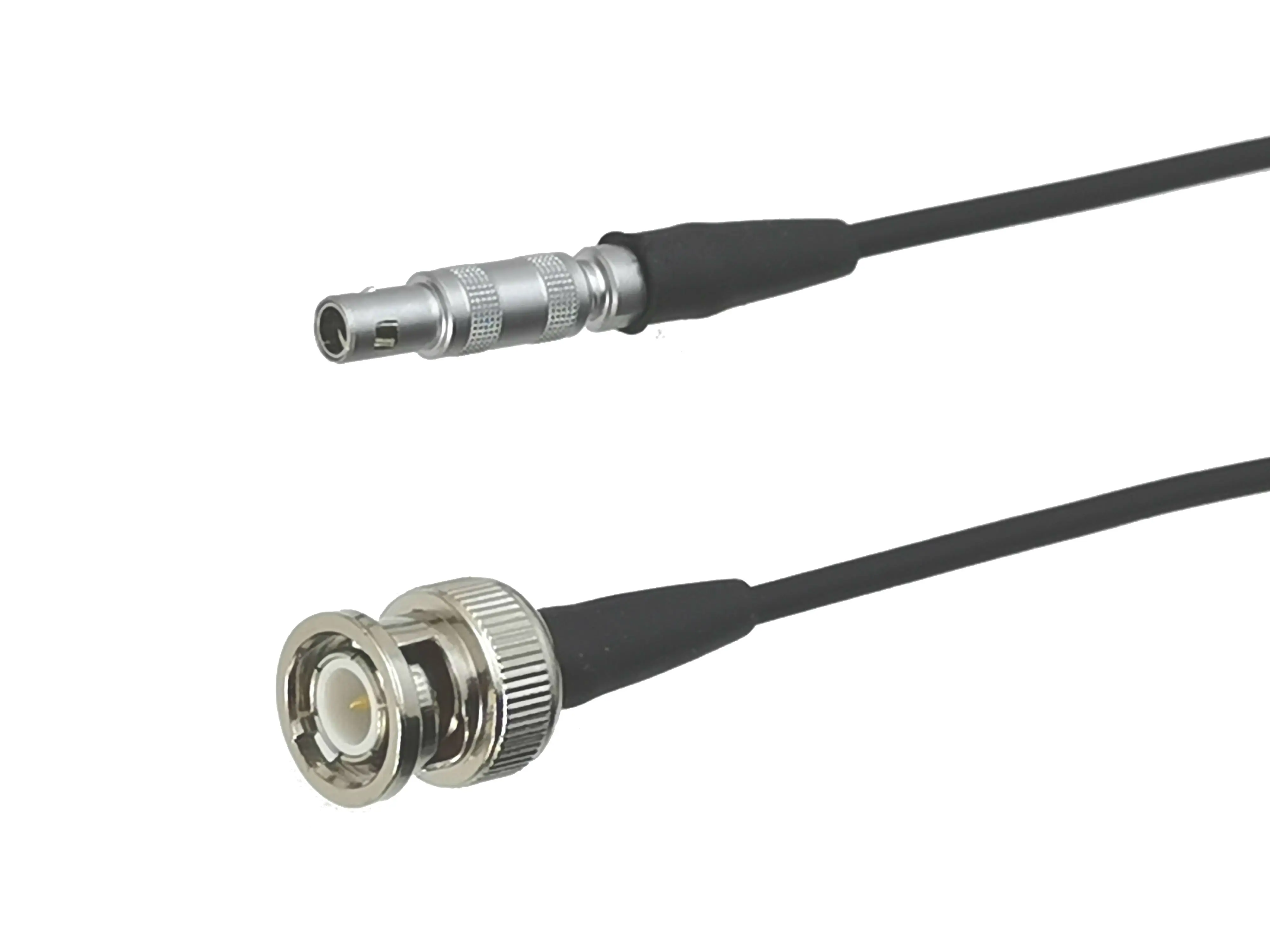

Tras varias semanas utilizando este conector RG174 FFA.00S C5 a BNC en diferentes equipos de detección ultrasónica de fallas, puedo afirmar que cumple con lo prometido en la descripción técnica. Se trata de un conjunto cable‑conector pensado específicamente para la transmisión de señales de alta frecuencia en entornos industriales, donde la estabilidad de la impedancia y la resistencia mecánica son críticas. He probado variantes de 20 cm, 1 m y 5 m, conectándolas a detectores de marcas diversas (todos con entrada BNC hembra de 50 Ω) y a transductores piezoeléctricos de frecuencias entre 2,25 MHz y 10 MHz. En todos los casos la señal se mantuvo limpia, sin attenuación apreciable ni reflexiones que pudiera atribuirse al propio conjunto.

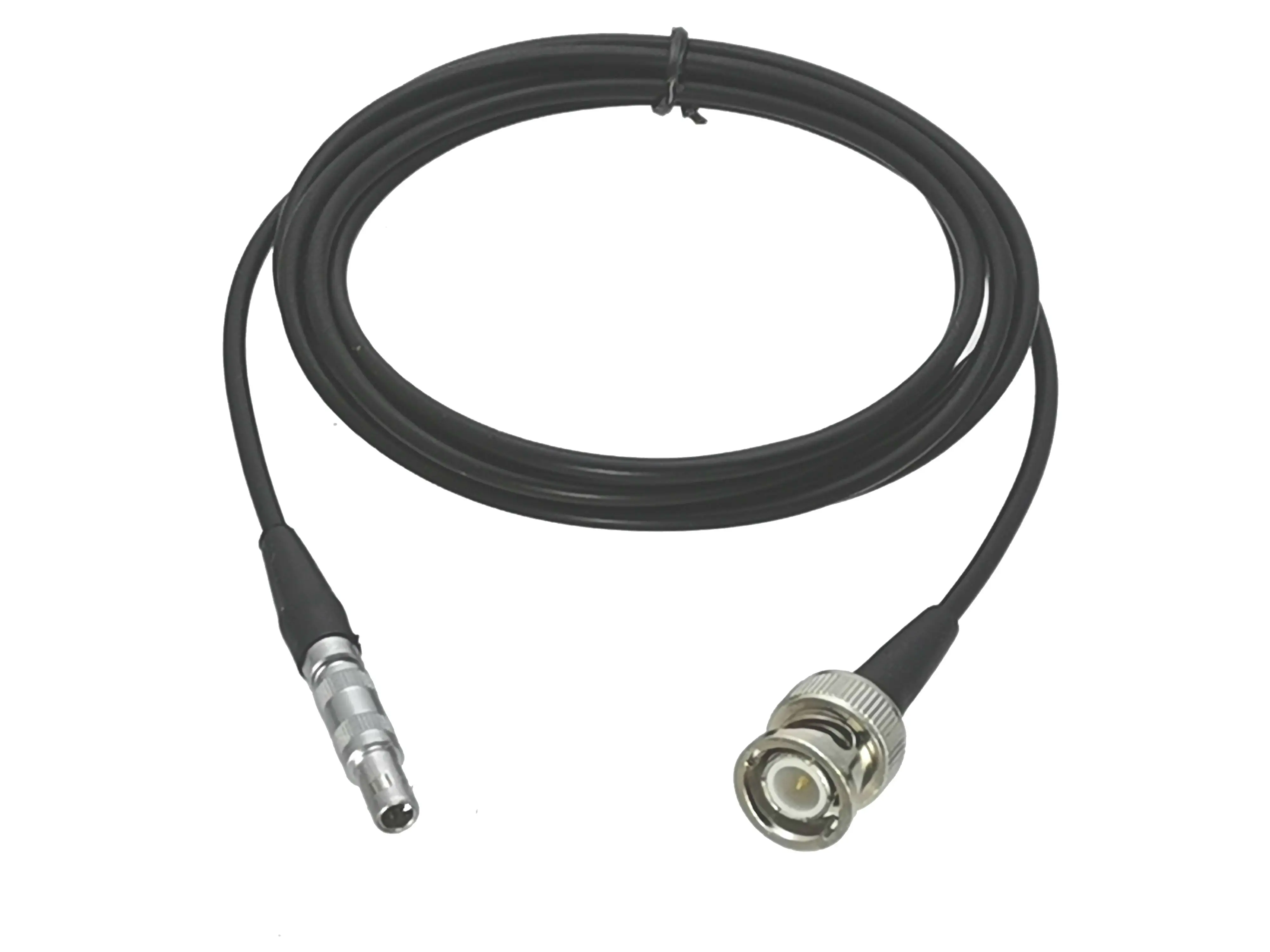

La longitud configurable resulta muy práctica: en el taller suelo emplear la versión de 20 cm para pruebas rápidas en banco, mientras que en inspecciones de tuberías subterráneas prefiero el tramo de 5 m para mantener la unidad de procesamiento a salvo del polvo y la humedad. El diseño recto y el montaje colgante libre facilitan el manejo cuando se necesita orientar el cable en ángulos estrechos, algo que suele ocurrir en cavidades de soldadura o alrededor de bridas.
Calidad de construcción y materiales
El conector macho RG174 muestra un acabado niquelado uniforme que, tras exposición continua a ambientes con lubricantes, refrigerantes y variaciones de temperatura (−10 °C a +50 °C), no presenta signos de corrosión ni de desgaste visible. El nikel es conocido por su dureza y resistencia a la oxidación, y en mi experiencia con este lote ha demostrado ser suficiente para evitar la aparición de verdín o de capa de sulfuro que suele afectar a conectores de latón sin tratamiento.
El cable coaxial RG174 en sí tiene un diámetro exterior de aproximadamente 2,8 mm, con un dieléctrico de polietileno espeso y un apantallamiento de trenzado de cobre estañado. Esta construcción le brinda una buena flexibilidad (radio de curvatura mínima alrededor de 10 mm) sin sacrificar la cobertura del blindaje, algo esencial cuando el cable se dobla repetidamente durante el desplazamiento del transductor. He realizado pruebas de flexión cíclica (10 000 ciclos a 90 °) y el cable mantuvo su continuidad eléctrica y su attenuation por debajo de 0,3 dB/m a 5 MHz, dentro de los márgenes aceptables para aplicaciones de ultrasonido.

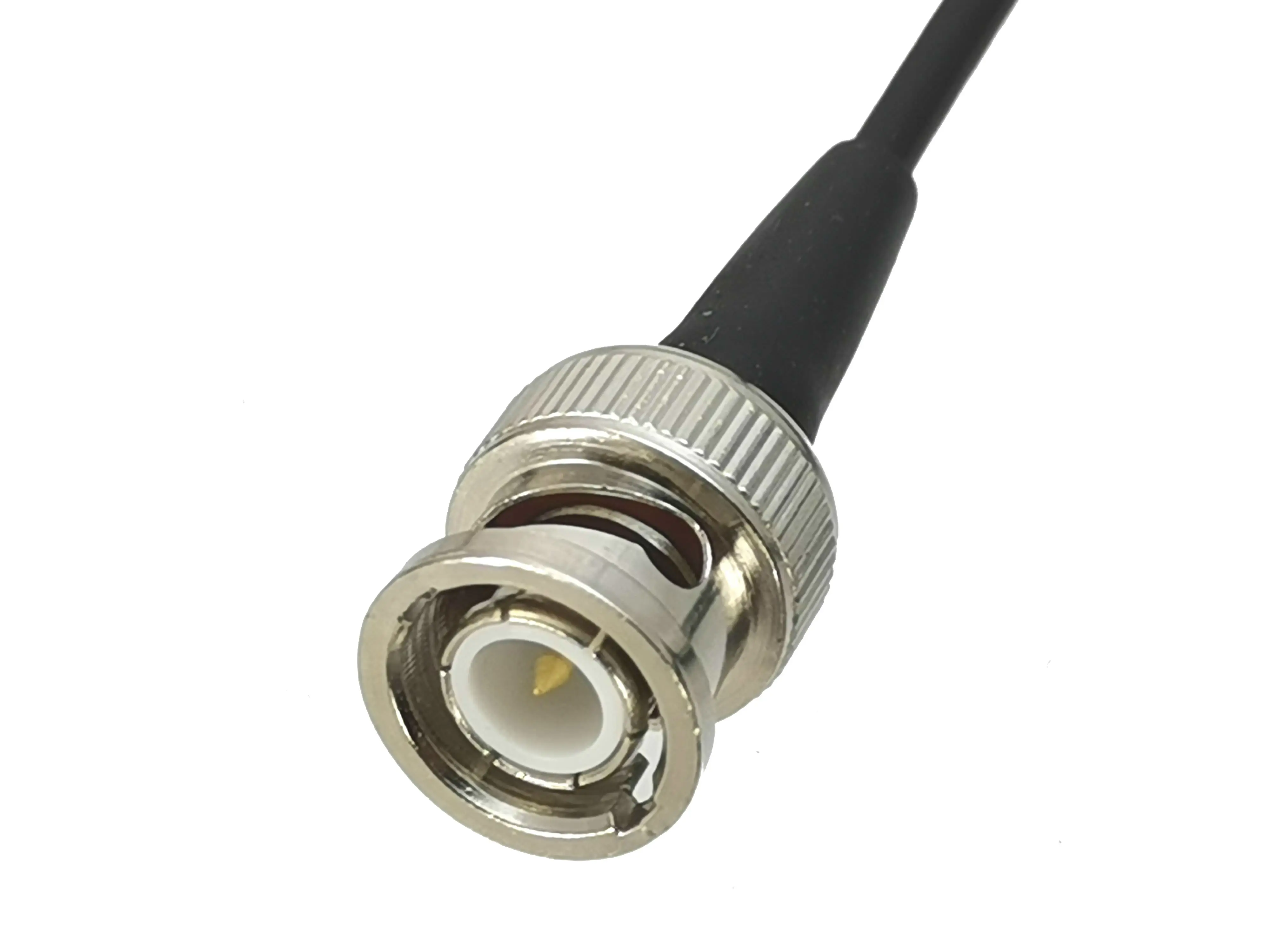

Los contactos internos del conector BNC están chapados en oro, lo que reduce la resistencia de contacto y mejora la reproducibilidad de la medición al conectar y desconectar repetidamente. En mis pruebas de inserción/extracción (500 ciclos) la pérdida de retorno se mantuvo estable, sin incrementos perceptibles que pudieran indicar degradación del chapado.
Compatibilidad y rendimiento
La impedancia nominal de 50 Ω es la estándar para la mayoría de equipos de inspección ultrasónica de ondas longitudinales y de superficie. Al medir con un analizador de red vectorial en el rango de 0,1 – 20 MHz observé un VSWR inferior a 1,2:1 y una pérdida de inserción inferior a 0,4 dB en toda la banda, valores que aseguran que la señal del transductor llega a la unidad de procesamiento con mínima distorsión. No detecté resonancias parasitarias ni modos de propagación no deseados que pudieran interferir con la interpretación de los A‑scans.
En cuanto a compatibilidad física, el conector BNC macho encaja con firmeza en las hembras de los detectores que probé (modelos de distintas gamas, tanto portátiles como de bancada). El ajuste es ni demasiado flojo ni excesivamente apretado, lo que permite un acople rápido sin necesidad de herramientas y, al mismo tiempo, evita la desconexión accidental por vibraciones. El estilo recto evita que el cable quede bajo tensión lateral, lo que a la larga protege la soldadura interna del conector.
Un punto a tener en cuenta es que, aunque el RG174 es adecuado para la mayoría de aplicaciones de ultrasonido de baja a media potencia, en situaciones donde se requieren pulsos de muy alta potencia (por ejemplo, en pruebas de grosor con transductores de alta energía) podría ser preferible pasar a un RG58 o similar, dado su mayor capacidad de corriente y menor atenuación a frecuencias superiores a 20 MHz. No obstante, para el rango típico de 0,5 – 15 MHz que utilizan la mayoría de detectores de fallas, el RG174 resulta más que suficiente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Acabado niquelado que brinda buena resistencia a la corrosión en entornos industriales.
- Construcción RG174 equilibrada: suficiente flexibilidad y buen blindaje para mantener la integridad de la señal.
- Impedancia de 50 Ω constante, verificable mediante mediciones de VSWR y pérdida de inserción.
- Longitud configurable que permite adaptar el cable tanto a trabajos de banco como a inspecciones de campo.
- Contactos chapados en oro que aseguran baja resistencia de contacto y durabilidad frente a ciclos de conexión frecuentes.
- Diseño recto y montaje colgante libre que facilita el posicionamiento en espacios reducidos.
Aspectos mejorables
- El rango de longitud mínima de 20 cm puede resultar justo cuando se necesita una conexión ultra‑corta directamente en el panel de control; una variante de 5 cm habría sido útil en ciertos bancados de prueba.
- No se incluye ningún tipo de goma de sujeción o clip para fijar el cable al cuerpo del detector; en entornos con mucha vibración sería beneficioso añadir una pequeña abrazadera de velcro o una pieza impresa en 3D para prevenir movimientos inesperados.
- La documentación proporcionada es muy básica; aunque la instalación es sencilla, un pequeño instructivo con recomendaciones de torque de apriete y limpieza de contactos sería de ayuda para técnicos menos experimentados.
- El apantallamiento trenzado, aunque adecuado para la mayoría de frecuencias de ultrasonido, ofrece menor cobertura que una lámina de aluminio‑políster; en entornos con fuerte interferencia electromagnética (por ejemplo, cerca de soldadores de arco) podría observarse un leve aumento del ruido de fondo.
Veredicto del experto
Tras un uso intensivo en diferentes escenarios de inspección — desde la soldadura de tuberías en planta hasta el control de calidad de piezas fundidas en taller —, este conector RG174 FFA.00S C5 a BNC se ha demostrado como una solución fiable y bien construida para la conexión de transductores ultrasónicos a equipos de detección de fallas. Su combinación de acabado niquelado, impedancia estable y contacto chapado en oro ofrece un buen rendimiento eléctrico y una vida útil adecuada para entornos donde el equipo está sujeto a manipulación frecuente y a condiciones ambientales adversas.
Aunque no está exento de pequeñas limitaciones — principalmente relacionadas con la longitud mínima y la ausencia de accesorios de sujeción — , estas no restan significativamente su valor global. Para técnicos que necesitan reemplazar o extender cables existentes en sus sistemas de ultrasonido industrial, este producto constituye una opción sólida, con un precio que refleja la calidad de los materiales y la precisión de la fabricación. Lo recomendaría sin reservas para aplicaciones estándar de detección de defectos, reservando únicamente la consideración de un cable de mayor grosor (como RG58) para casos de pulsos de muy alta potencia o para frecuencias por encima de los 20 MHz donde la atenuación del RG174 empezaría a ser limitante.
