Descripción

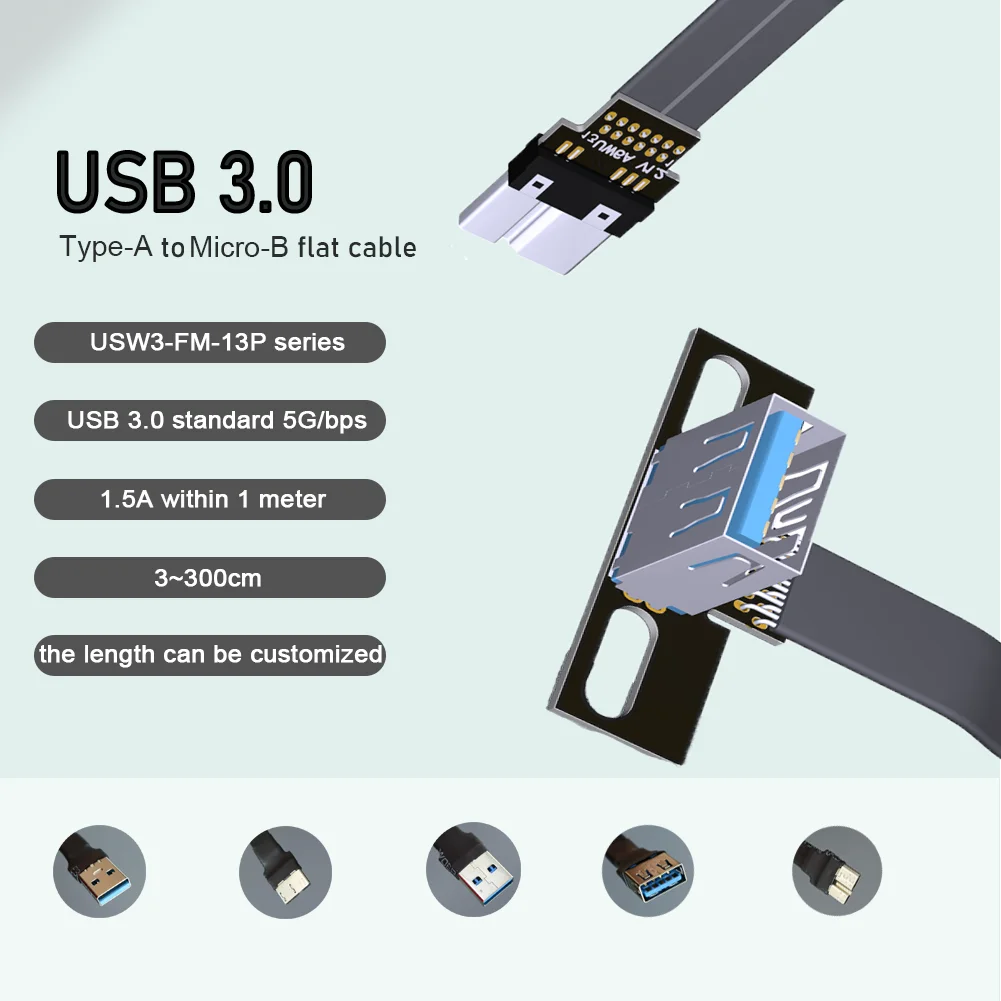

Nombre de marca: ADT-LINK
Nombre del producto: cable plano USB 3.0 tipo A hembra a Micro-B macho (no es compatible con OTG)
Modelo de producto: serie USW3-FM-13P
Velocidad de transferencia: soporte de mayor ancho de banda hastaGen 1x1, 5G/bps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50 cm; 1,5 A dentro de 1 metro
Alcance de uso: la placa de desarrollo Intel UP Board MCU y otros dispositivos se conectan a cámaras industriales, cajas de disco duro y otros fines extendidos a través de micro-B 3.0.
Aplicación del producto: navegador GPS, disco duro, placa de desarrollo ROCK Pi 4 Raspberry Pi MCU, dispositivo USB incorporado para extender el uso del adaptador, conveniente para giro/inclinación sin escobillas, fuente de alimentación USB y transmisión de video de cámara de giro/inclinación portátil., etc.
Consejos de adquisición: asegúrese de comprar primero 1 o 2 muestras y luego comprar al por mayor después de probarlas y verificar que sean correctas.
Restricción de compra: este producto está diseñado para conectarse a dispositivos USB integrados.No admita OTG.No es apto para uso externo general.Está limitado al ingeniero del producto especificar la compra.Los compradores individuales no deben realizar un pedido de compra.Este producto tiene una estructura frágil y no es apto para uso civil.No es fácil de usar para fines generales.
Si necesita el tipo OTG, puede realizar un pedido en el siguiente enlace:
https://www.aliexpress.com/item/3256804400323811.html?spm=a2g0o.store_pc_allProduct.8148356.3.77f2699cOSheK7&pdp_npi=2%40dis%21USD%21US%20%248.98%21US%20%248.98%21%21%21%21%21%402132a21016590816557171478e0811%2112000029728666409%21sh
S=USB-A; C=USB-C; W=USB-B; F=USB-E
Descripción de la longitud del cable:
La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
Nombre del producto
Modelo de producto
señal diferencial

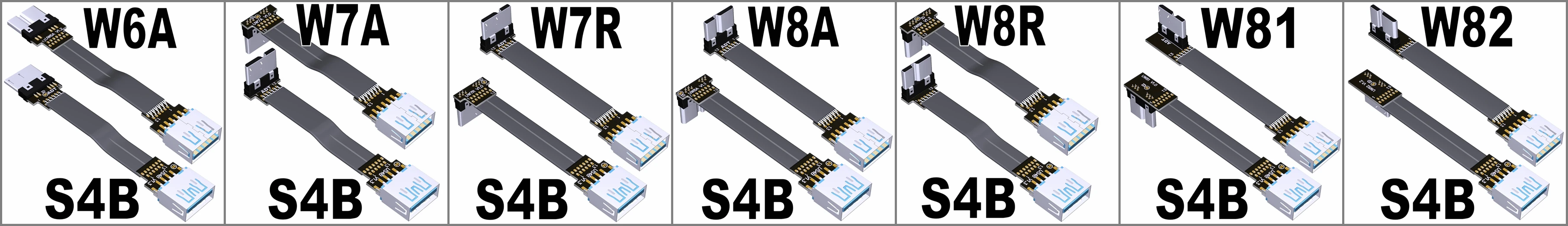

Cable recto tipo A hembra (esclavo) a macho recto tipo Micro B (maestro)
US4B-UW6A
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable recto tipo A hembra (esclavo) a macho doblado arriba (maestro) tipo Micro B
US4B-UW7A
Señal TX-TX conectada directamente; No es compatible con OTG.

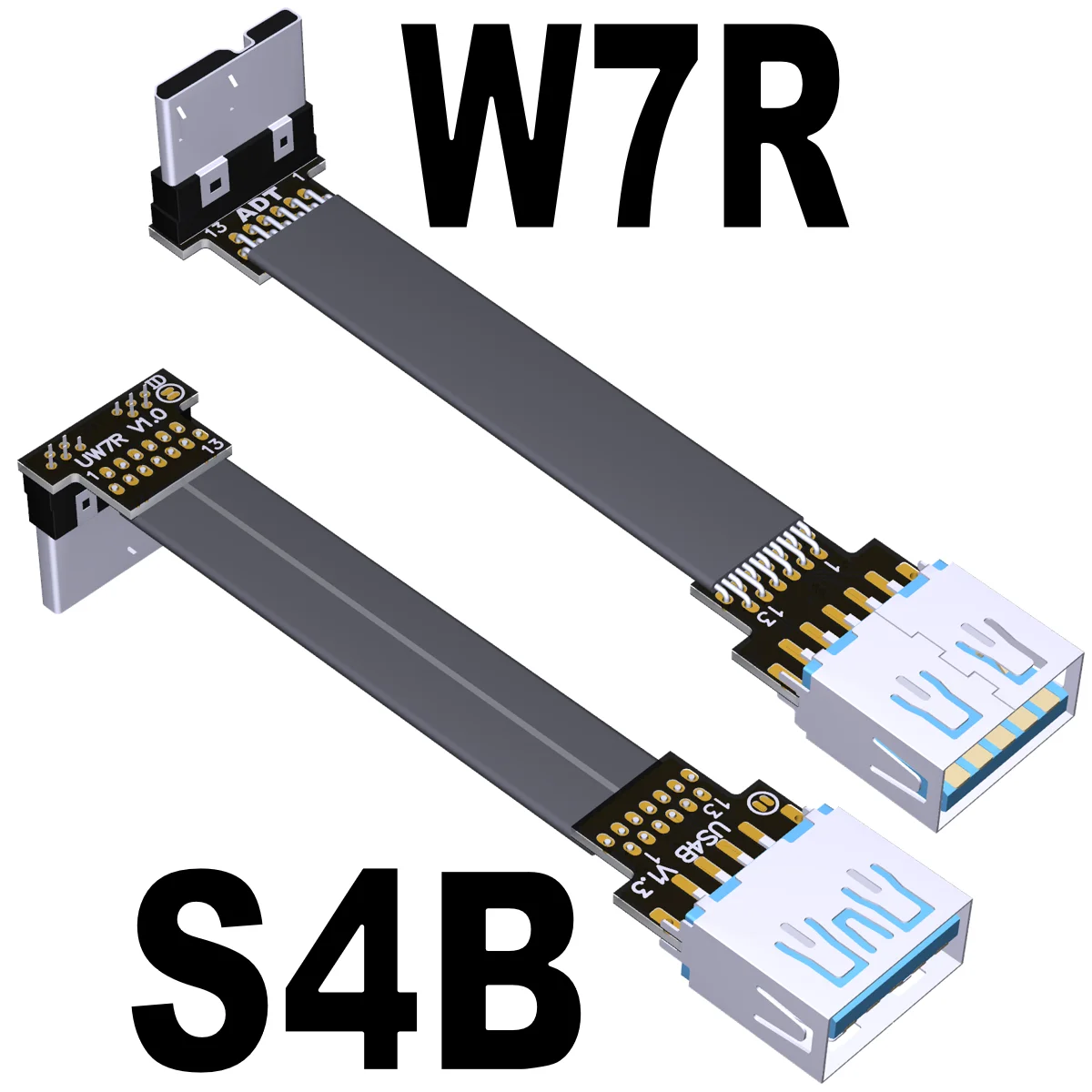

Cable recto tipo A hembra (esclavo) a macho doblado arriba (maestro) tipo Micro B opuesto
US4B-UW7R
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable recto tipo A hembra (esclavo) a macho doblado hacia abajo tipo Micro B (maestro)
US4B-UW8A
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable recto tipo A hembra (esclavo) a macho doblado hacia abajo tipo Micro B (maestro) opuesto
US4B-UW8R
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable recto hembra tipo A (esclavo) a macho macho con flexión derecha tipo Micro B (maestro)
US4B-UW81
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable recto tipo A hembra (esclavo) a macho macho con flexión izquierda (maestro) tipo Micro B
US4B-UW82
Señal TX-TX conectada directamente; No es compatible con OTG.

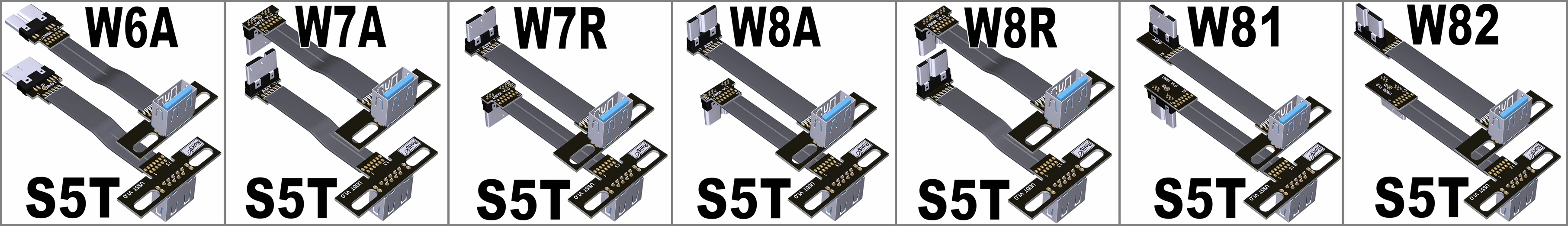

Cable recto macho (maestro) tipo A con orificios para tornillos (maestro) a macho recto tipo Micro B
US5T-UW6A
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable tipo A Up-Bend hembra con orificios para tornillos (maestro) a cable Micro B Type Up-Bend macho (maestro)
US5T-UW7A
Señal TX-TX conectada directamente; No es compatible con OTG.
Hembra Up-Bend tipo A con orificios para tornillos (maestro) al cable Micro B tipo Up-Bend macho (maestro) Opuesto
US5T-UW7R
Señal TX-TX conectada directamente; No es compatible con OTG.
Cable tipo A Up-Bend hembra con orificios para tornillos (maestro) a cable Micro B-Bend Down-Bend macho (maestro)
US5T-UW8A
Señal TX-TX conectada directamente; No es compatible con OTG.
Hembra Up-Bend tipo A con orificios para tornillos (maestro) al cable macho Micro B-Bend Down-Bend (maestro) Opuesto
US5T-UW8R
Señal TX-TX conectada directamente; No es compatible con OTG.
Hembra Up-Bend tipo A con orificios para tornillos (maestro) a cable macho Micro B-Bend derecho (maestro)
US5T-UW81
Señal TX-TX conectada directamente; No es compatible con OTG.

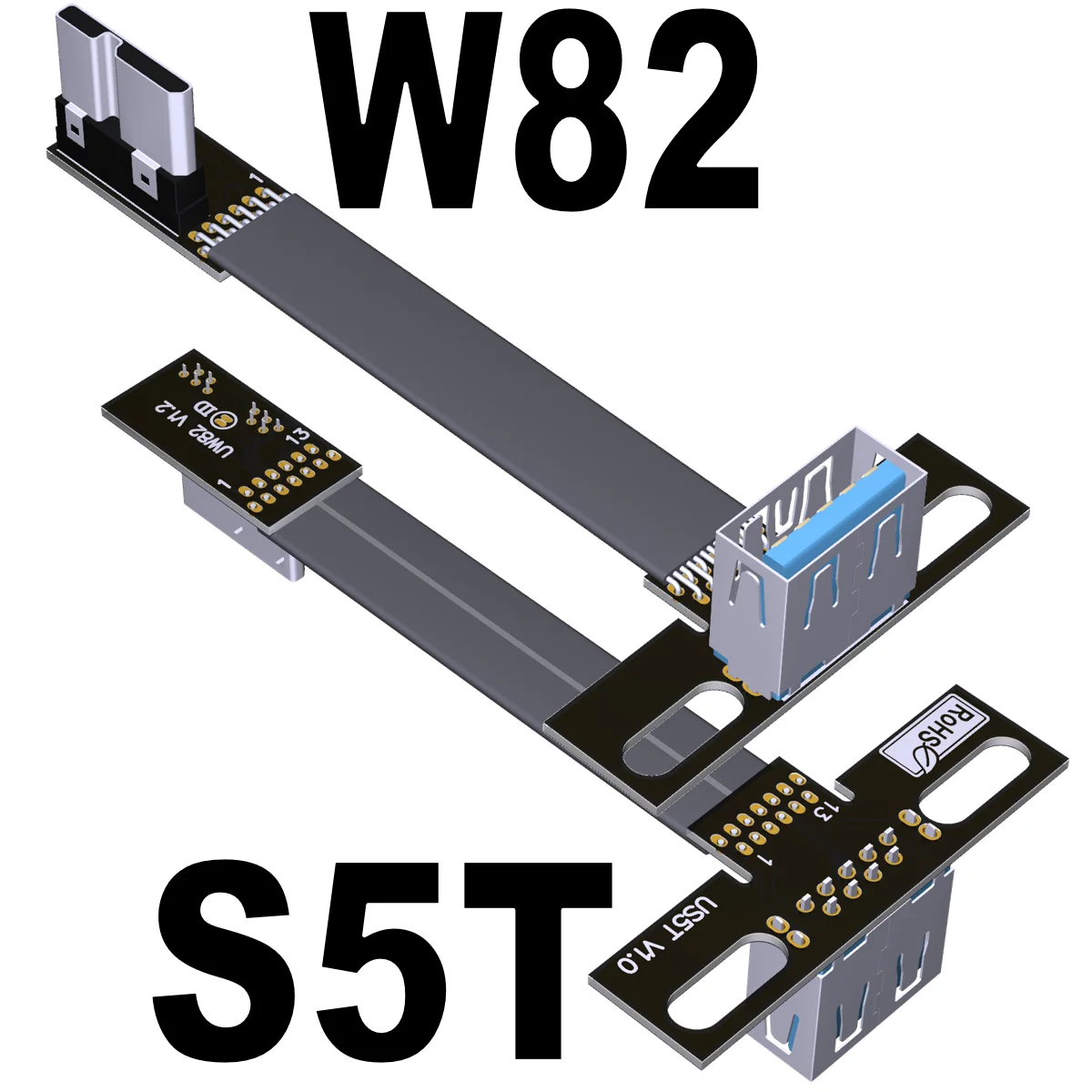

Hembra Up-Bend tipo A con orificios para tornillos (maestro) al cable macho Micro B-Bend izquierdo (maestro)
US5T-UW82
Señal TX-TX conectada directamente; No es compatible con OTG.
Nota 1: No admite la función OTG.

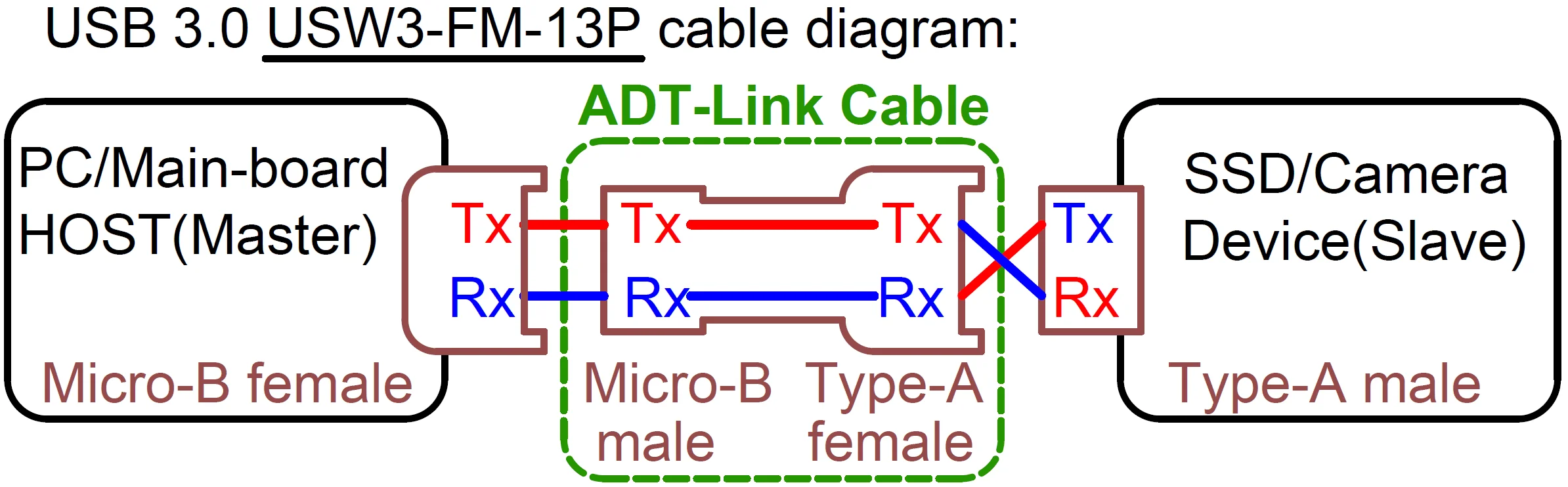

Nota 2: (Master) significa conectarse al puerto host, como la placa base; (esclavo) significa conectarse a dispositivos como disco U, lector de tarjetas, caja de disco duro, etc.
Imagen del producto:
Toma real del producto:
Resumen de las cuestiones técnicas:
1.¿Se pueden dividir cables y conectores de PCB?
No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.
2.¿Grosor del cable?¿Se puede doblar?
El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.
3.¿Existe algún blindaje EMI para el cable?
Sin escudo metálico. El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
