Descripción
Nombre de la marca: ADT-LINK
Nombre del producto: cable plano USB 3,2 tipo C macho a tipo C hembra (compatible con OTG).
Modelo del producto: serie
Gen2x2 20Gbps dentro de 50cm ; gen1x2 10Gbps dentro de 3 metros
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50cm;1.5A dentro de 1 metro
Aplicación del producto:Teléfono móvil, tableta, navegador GPS, dispositivo de almacenamiento, dispositivo de video, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, transferencia de extensión de dispositivo USB incorporada, conveniente para la carga de dispositivos USB y la transmisión de extensión de señal USB y otros fines.
Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.
Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales.

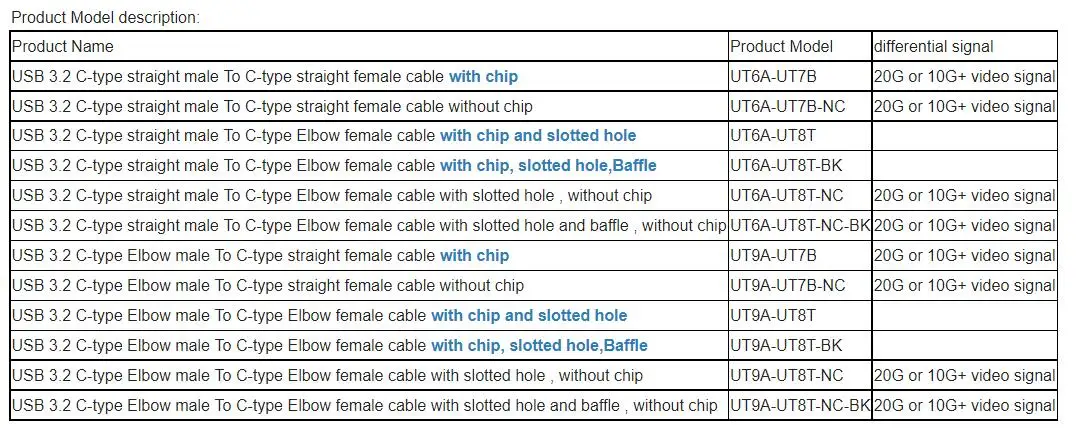

Descripción del número de pieza de la serie ADT USB:
S=; C=1, 2; W=2, 2; F=3, 3
Descripción de la longitud del cable:

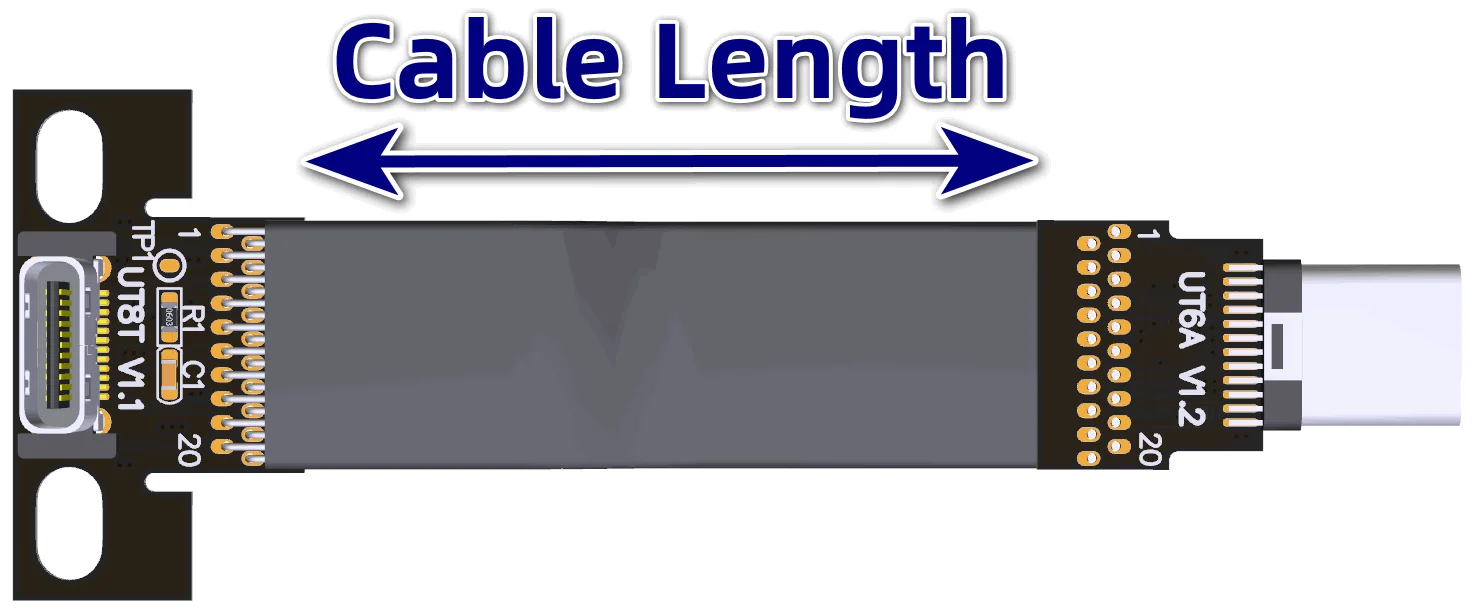

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

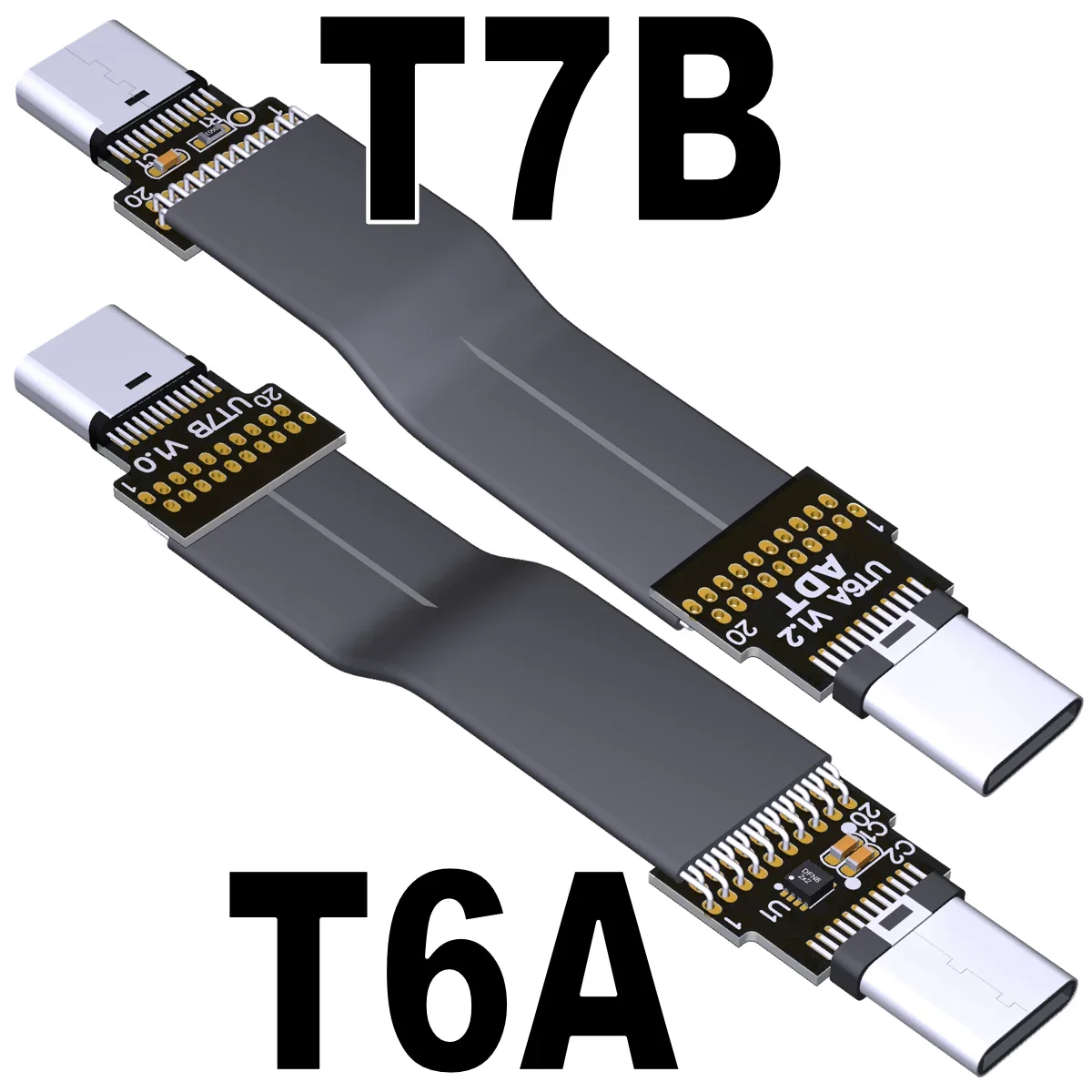

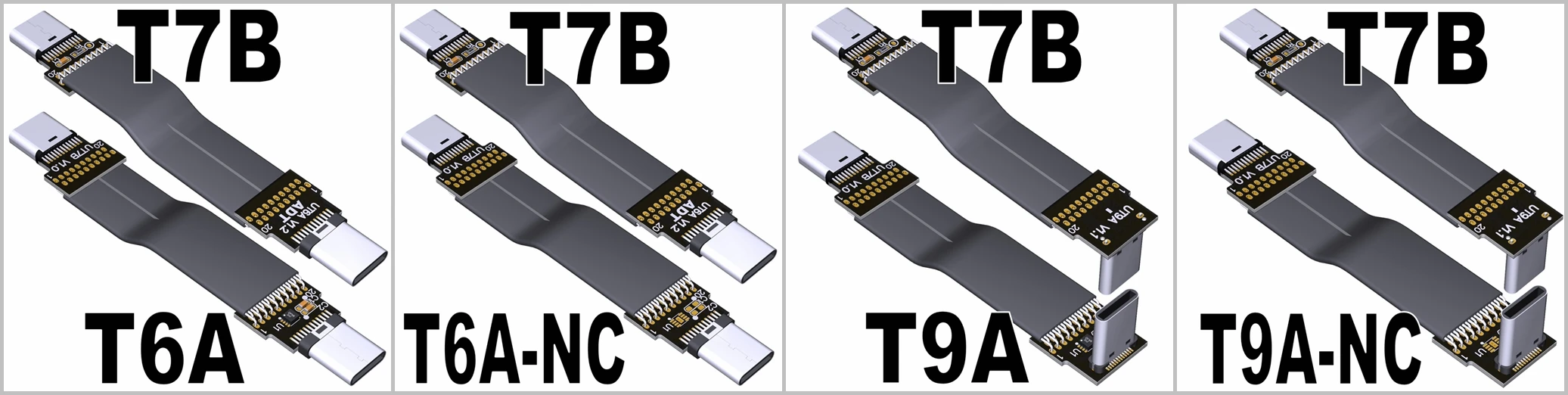

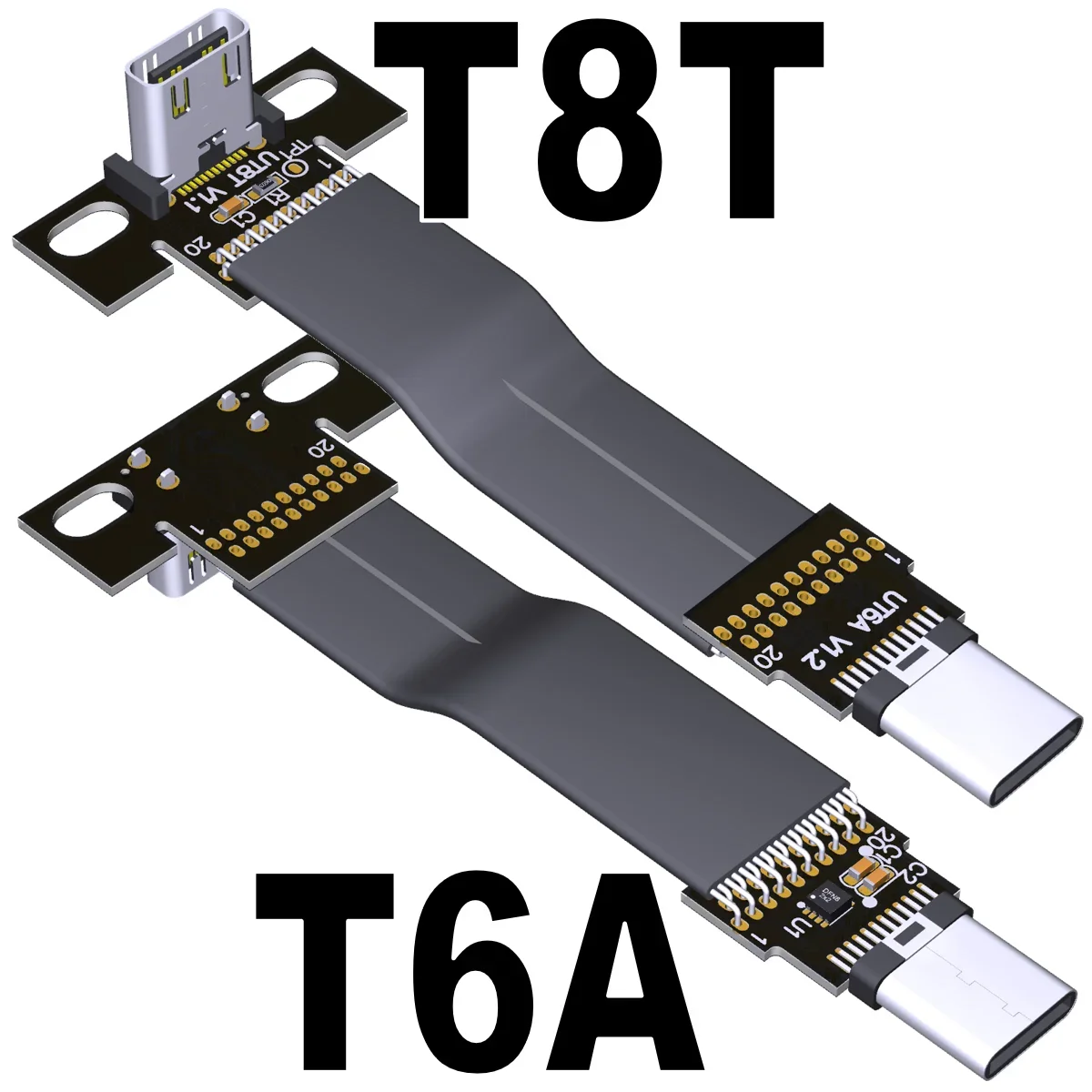

Nota 1: conector macho recto tipo C T6A/T6B

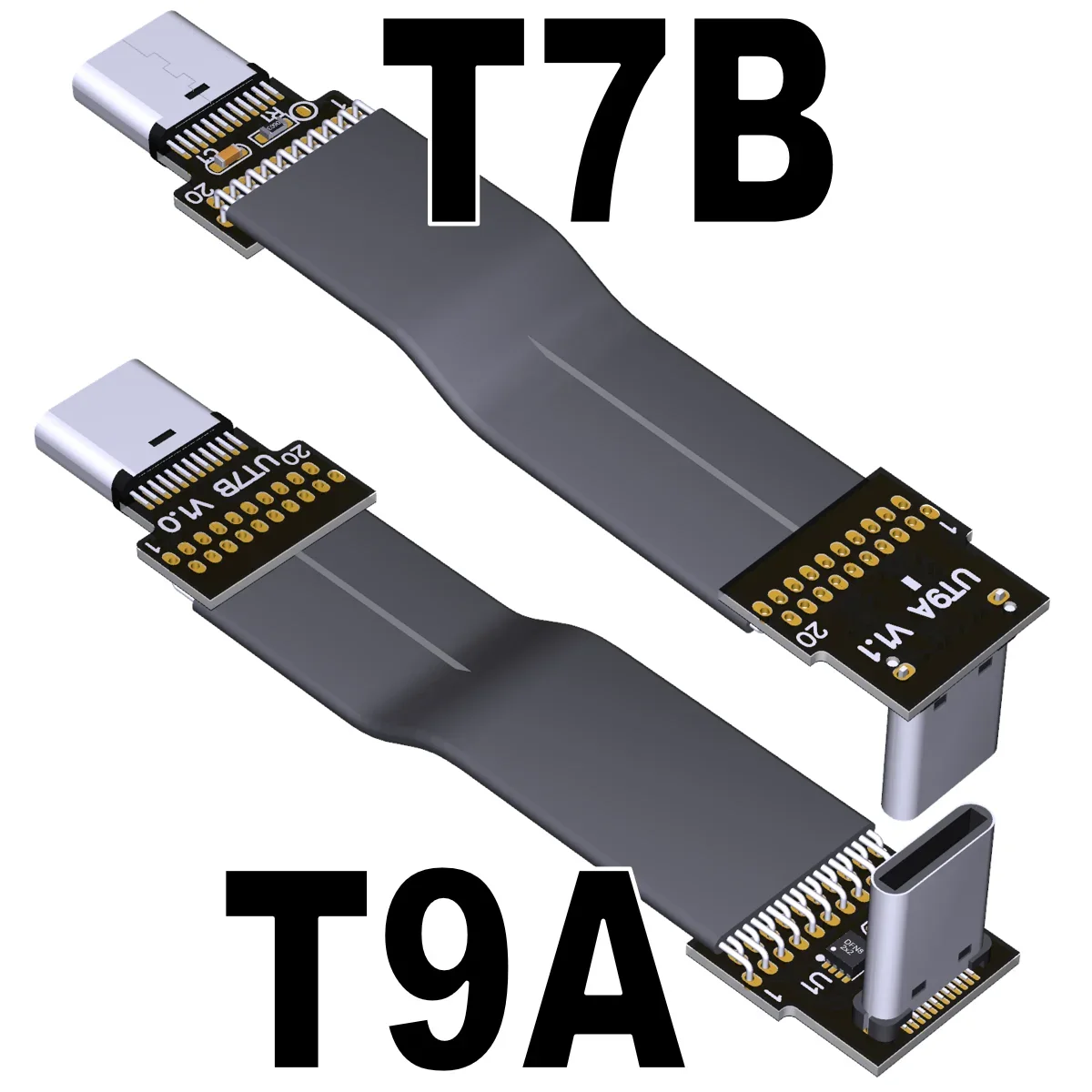

Conector hembra recto tipo C T7B

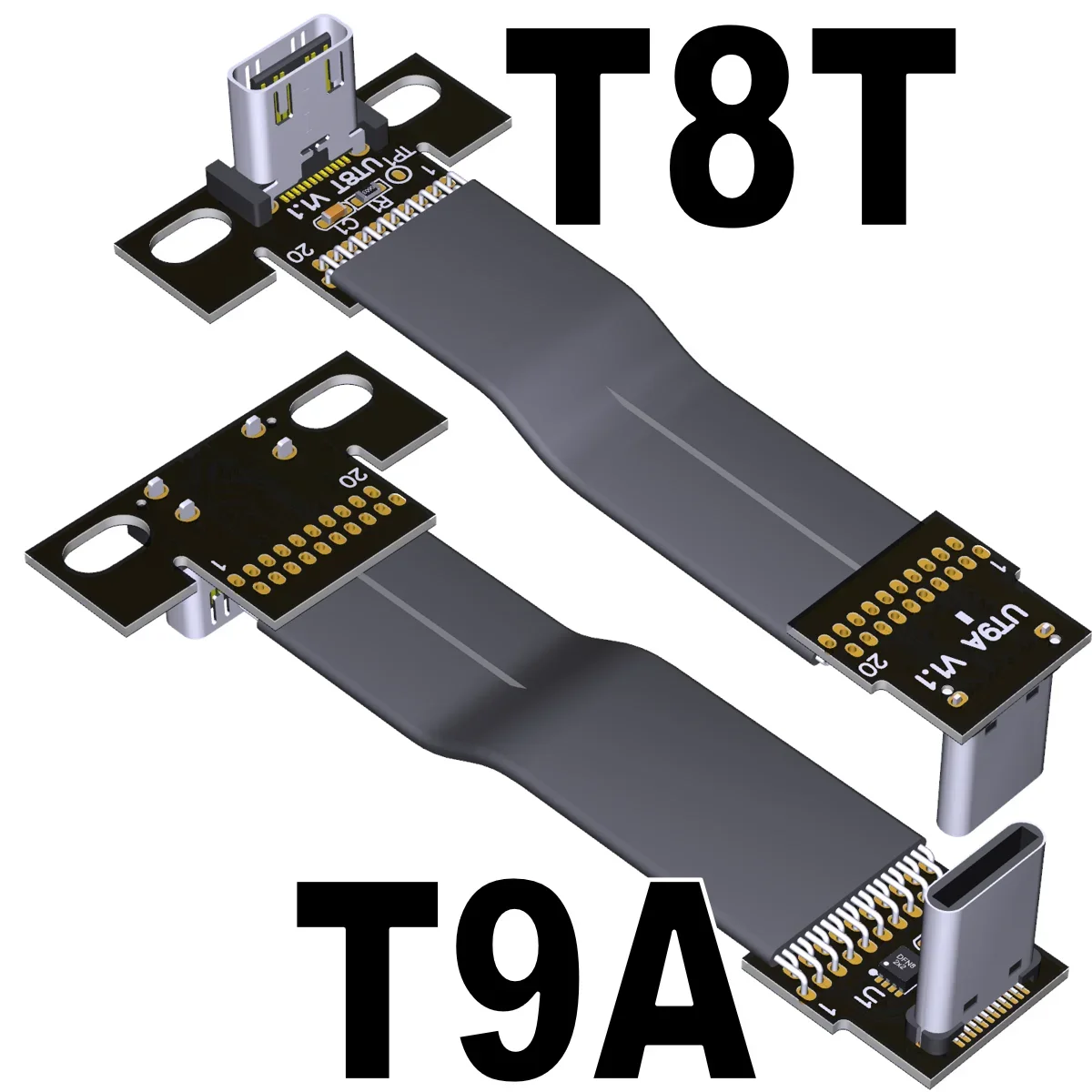

Conector hembra tipo C en ángulo T8T con 2 orificios de posicionamiento
Conector macho tipo C en ángulo T9A

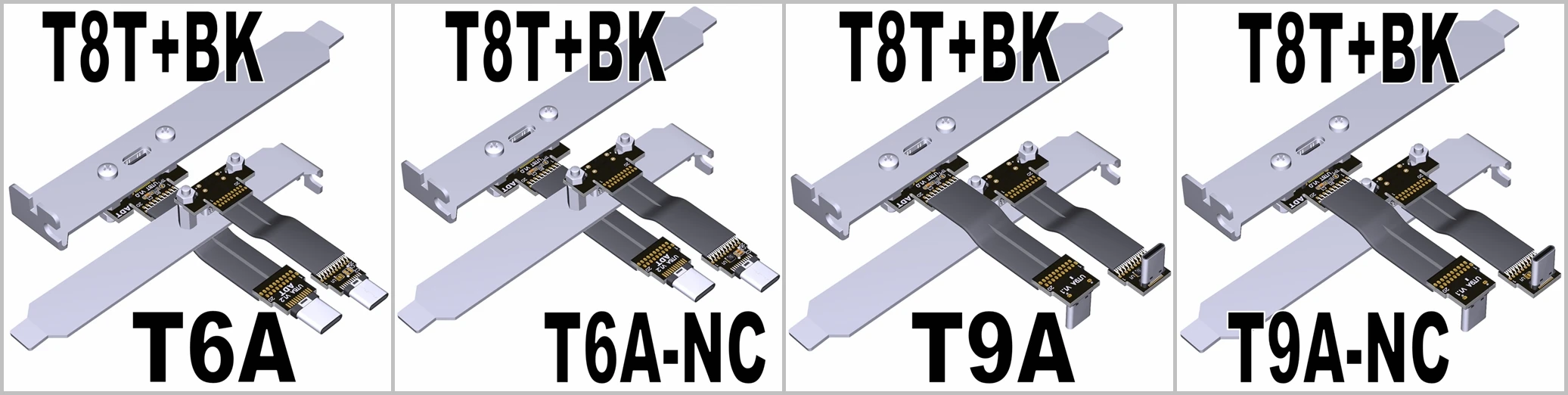

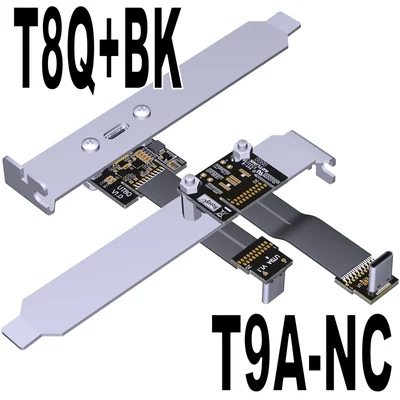

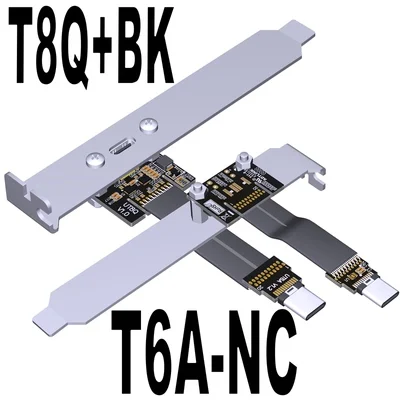

El modelo con-NC indica que no hay chip e-mark; el modelo con + BK indica deflector PCI.
Nota 2: ancho de banda de velocidad: la longitud del cable admite velocidad gen2 dentro de 50cm, velocidad gen1 dentro de 3 metros.

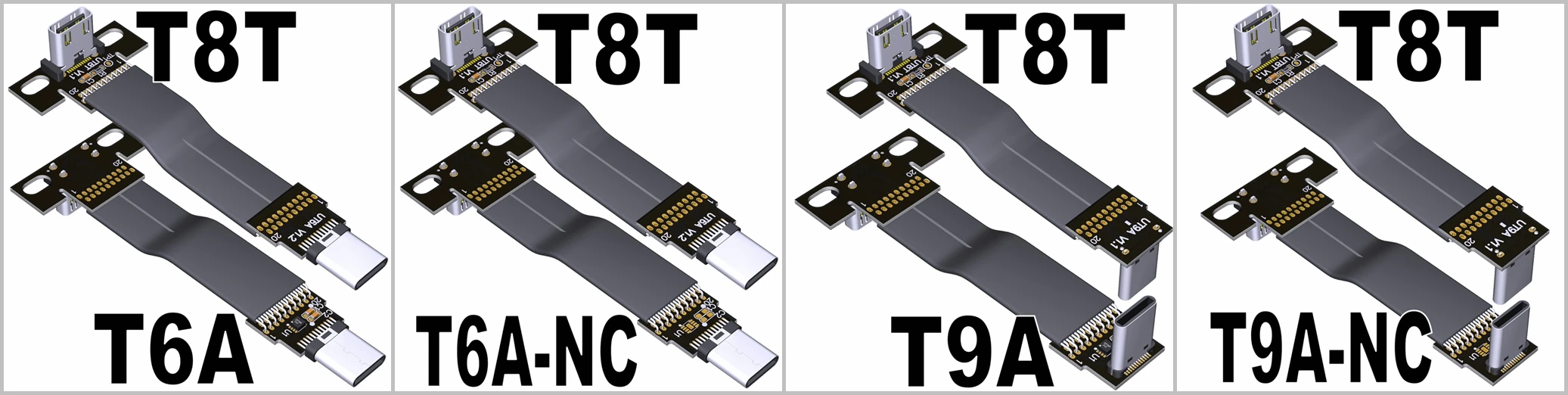

Nota 3:¿Cuál es la diferencia entre el modelo de producto T6A/T9A/T8T con chip y sin Chip?

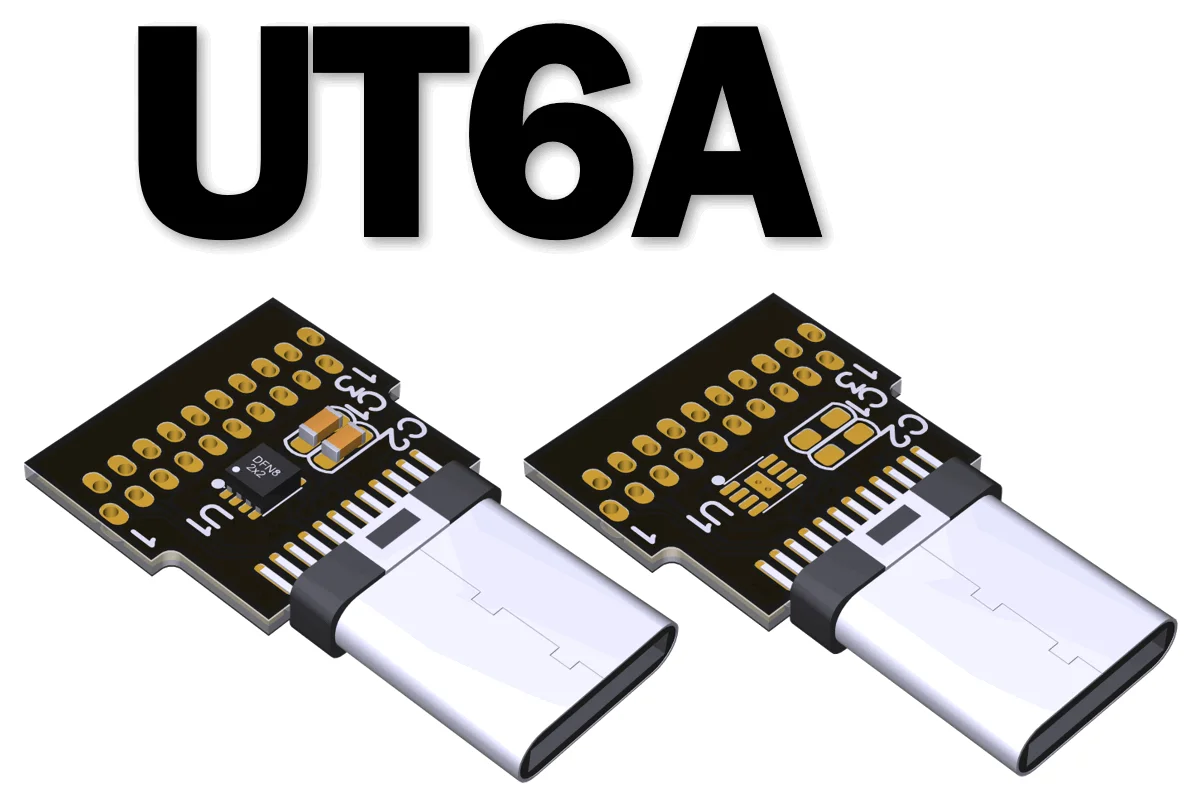

T6A/T9A /T8T con chip se refiere a la PCB con RT1710 e-mark chip de RichTek, que admite alta corriente 3A, hasta 5A. La compatibilidad, escalabilidad y seguridad son relativamente buenas. Admite modo alternativo, mensaje definido por el proveedor (USB PD)
La versión sin chip de la marca, la de la marca, la de la marca, no es compatible con alta corriente. La Función de transmisión de datos USB aún se puede usar normalmente.

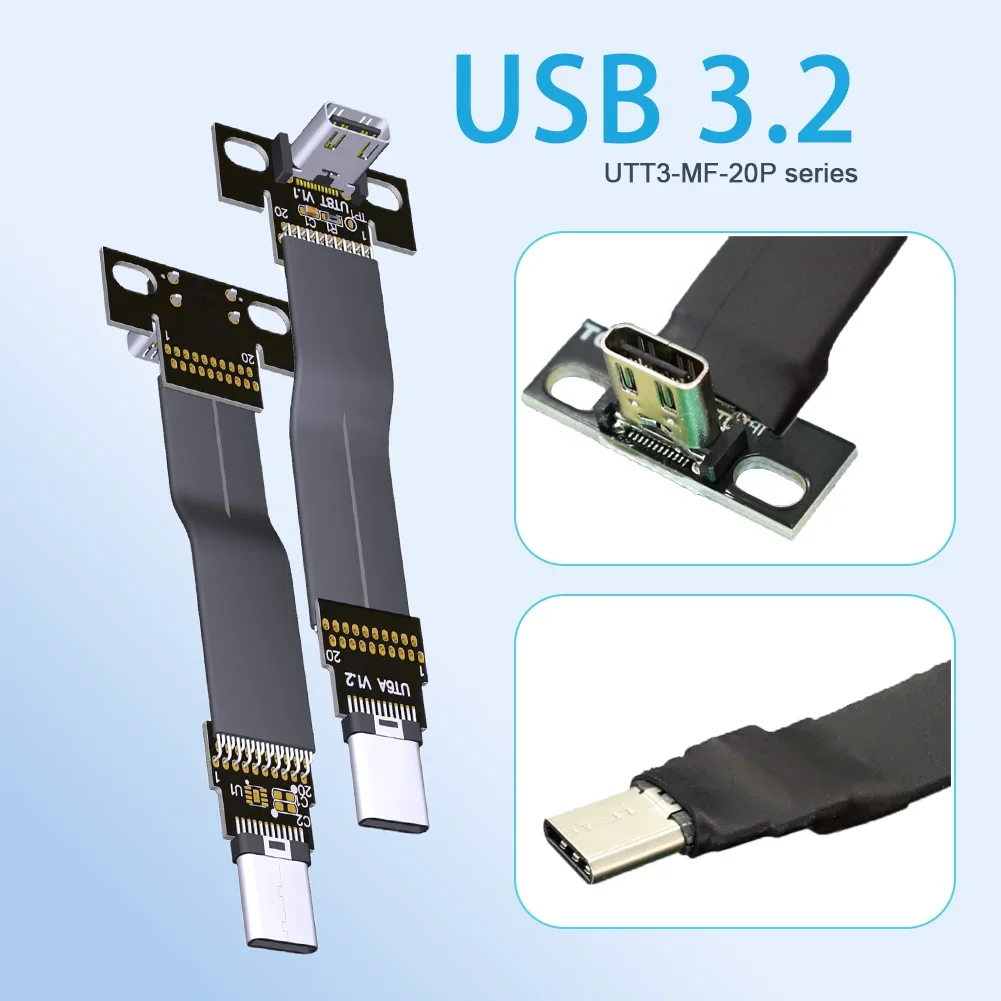

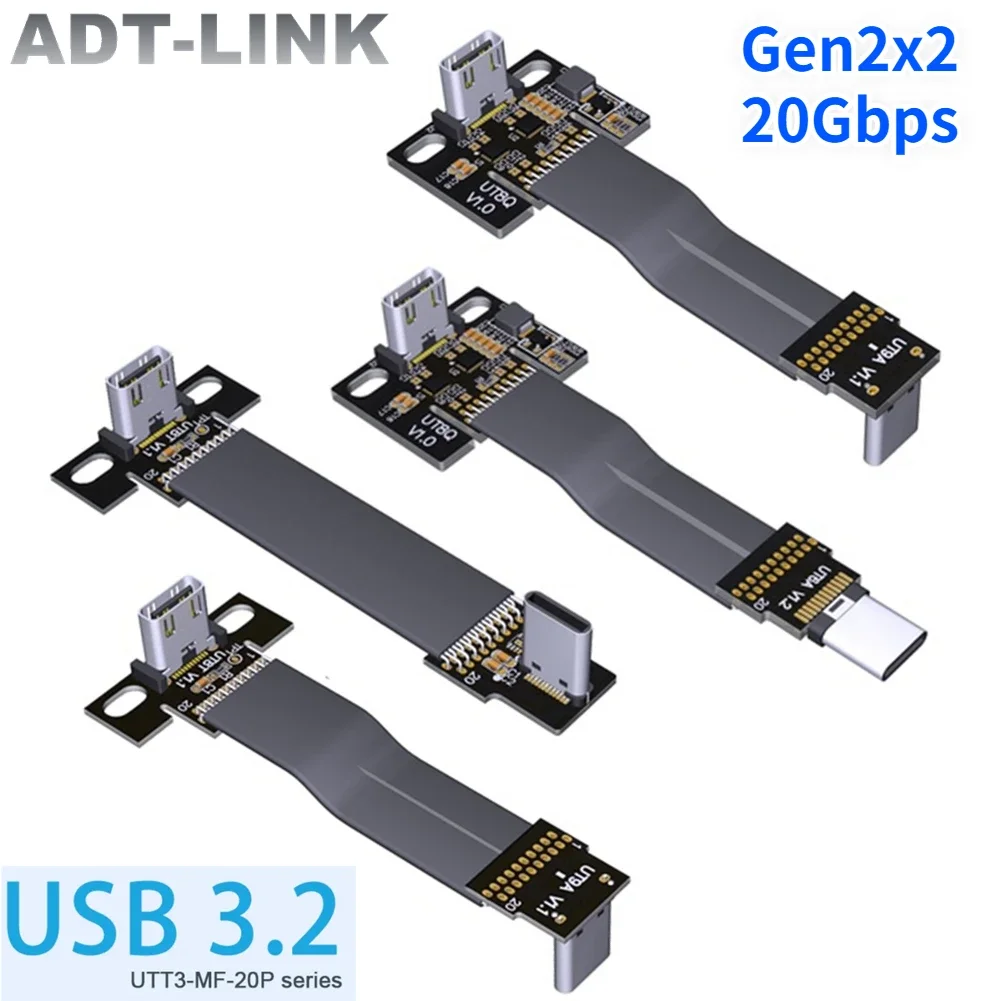

Imagen del producto:

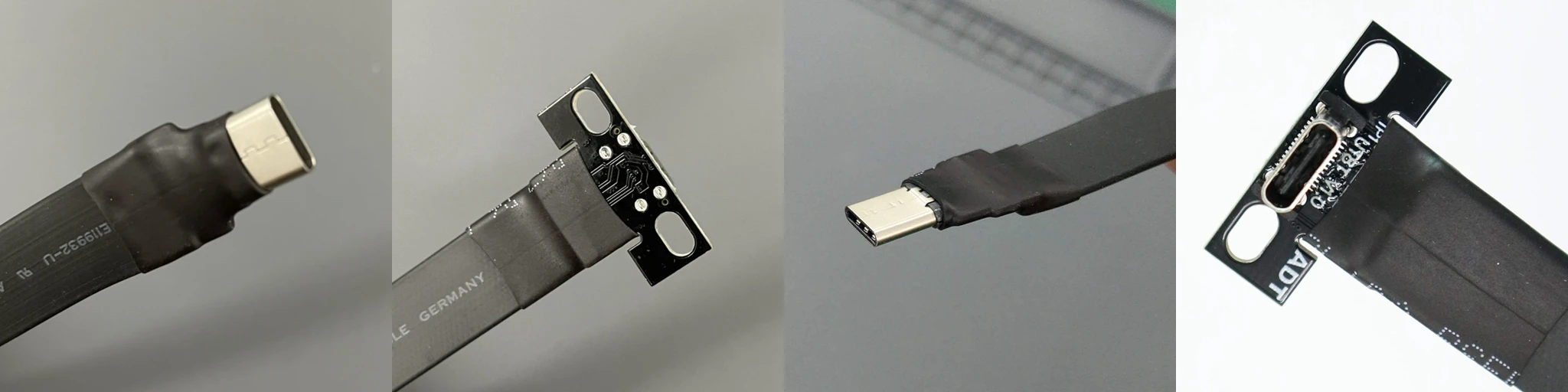

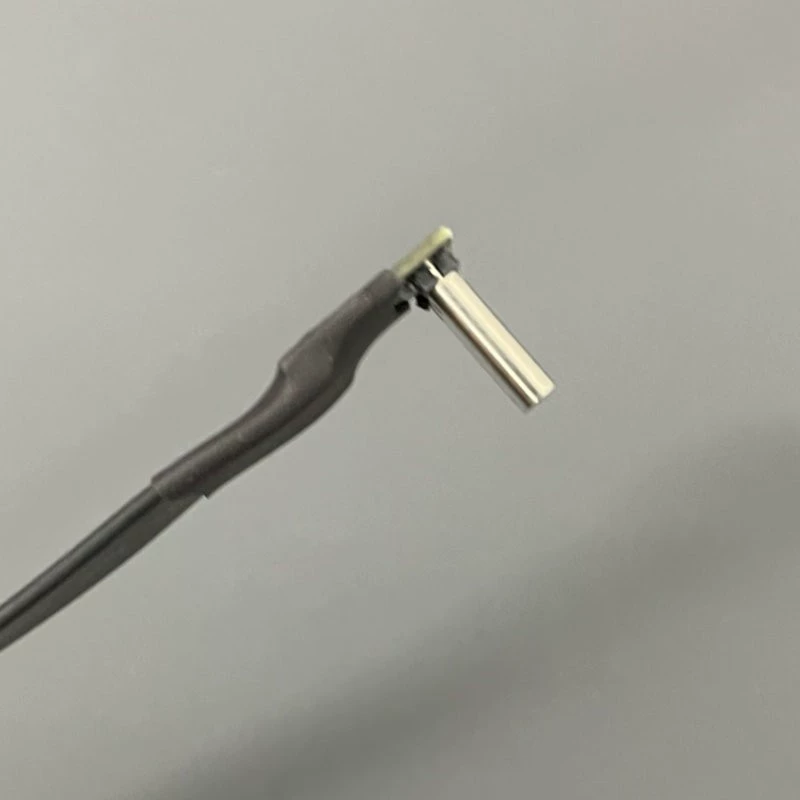

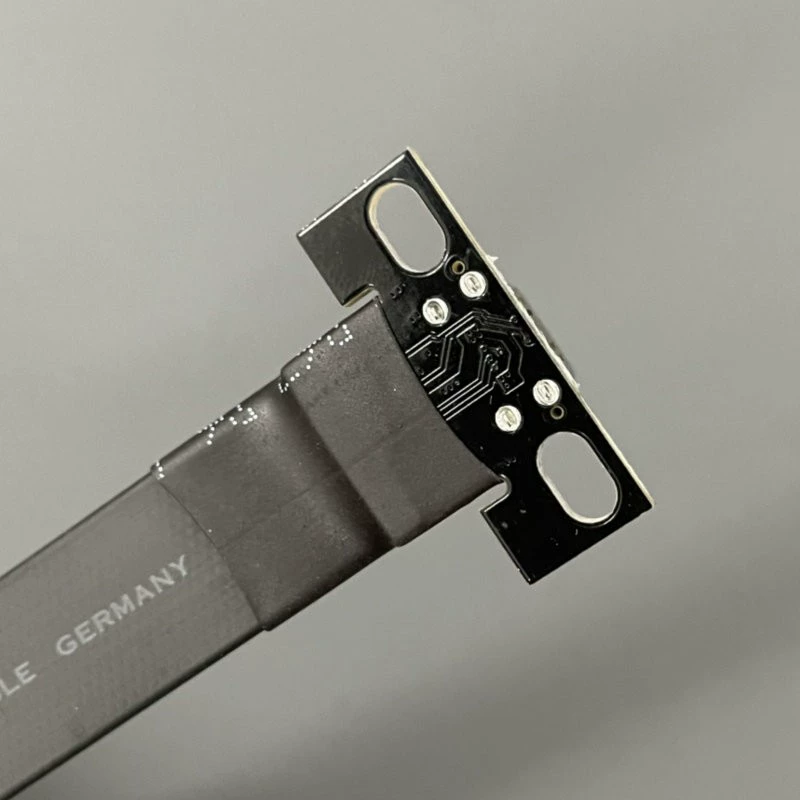

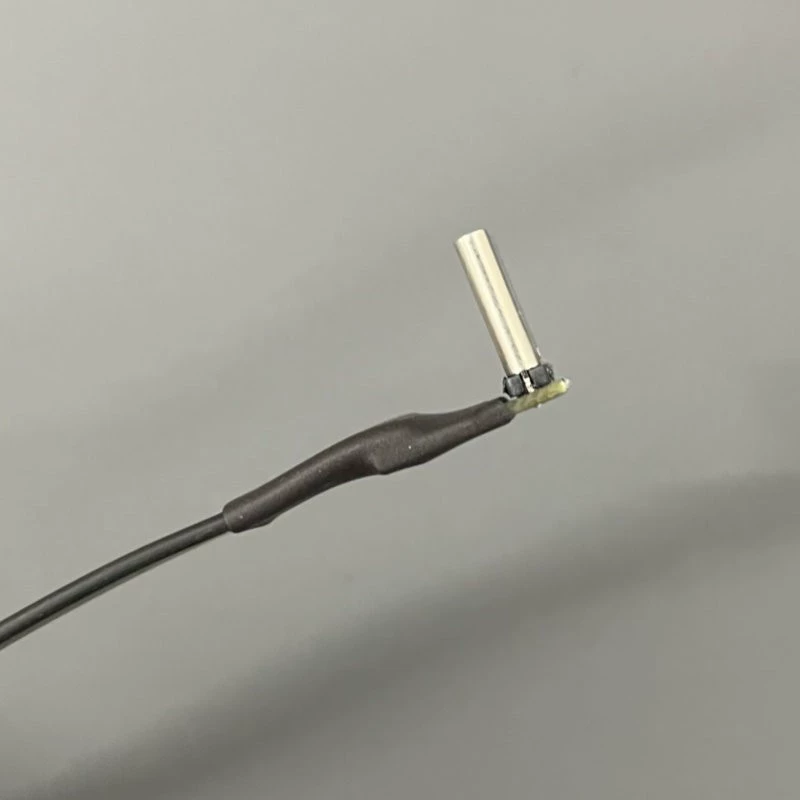

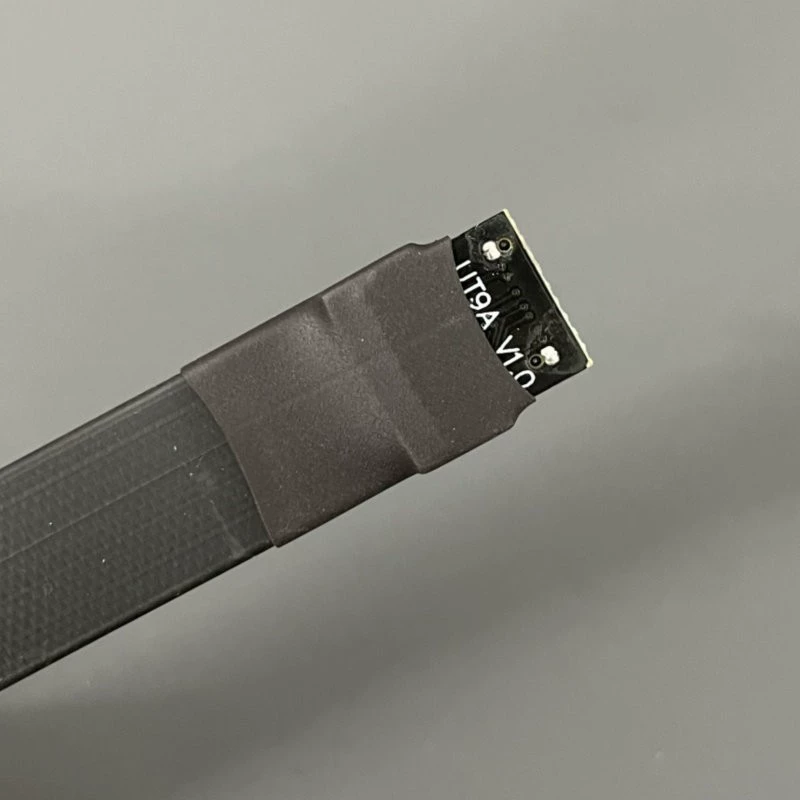

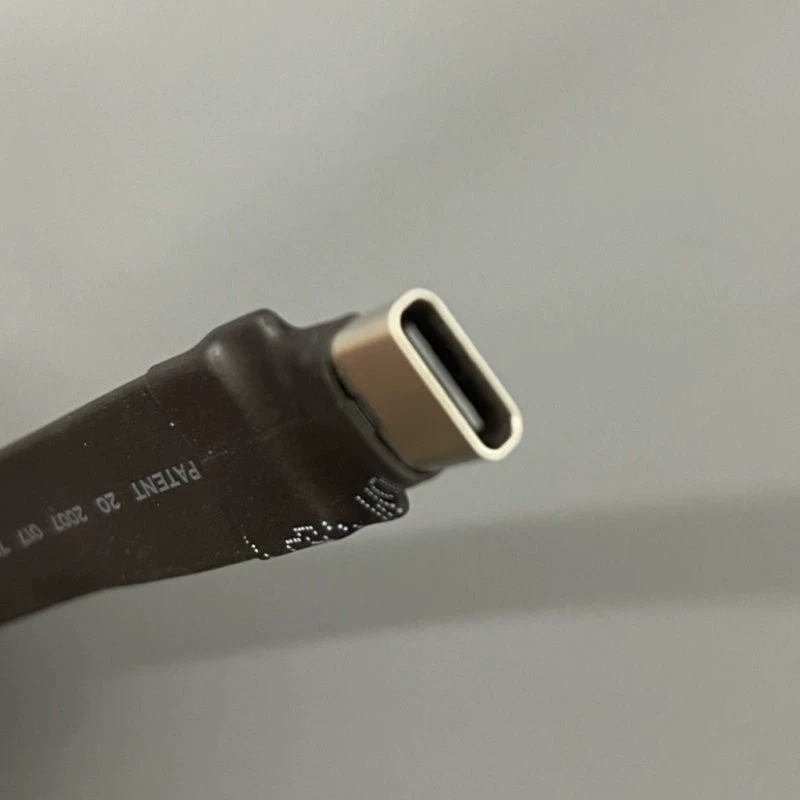

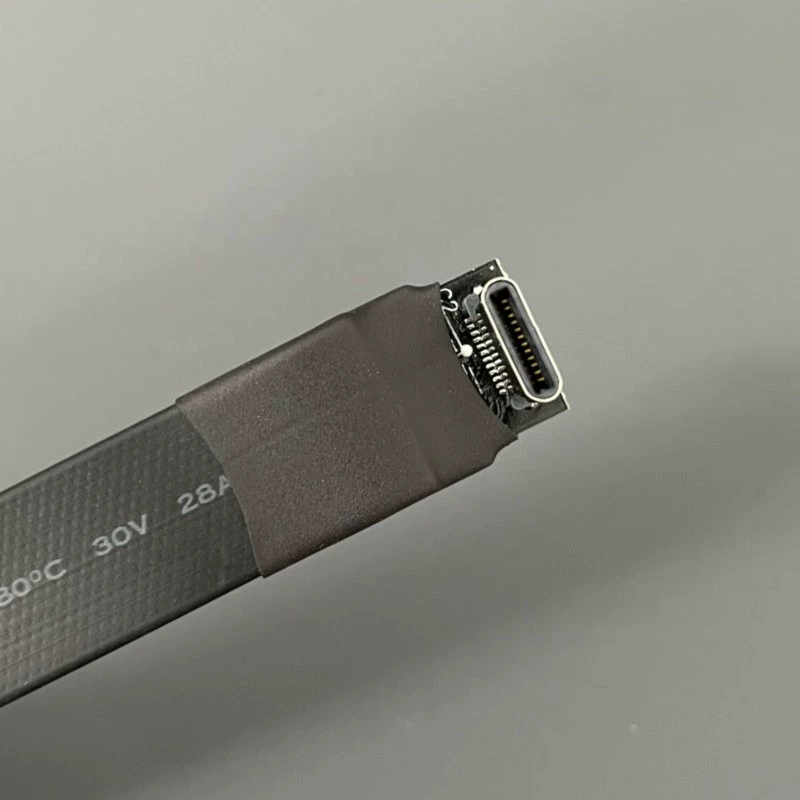

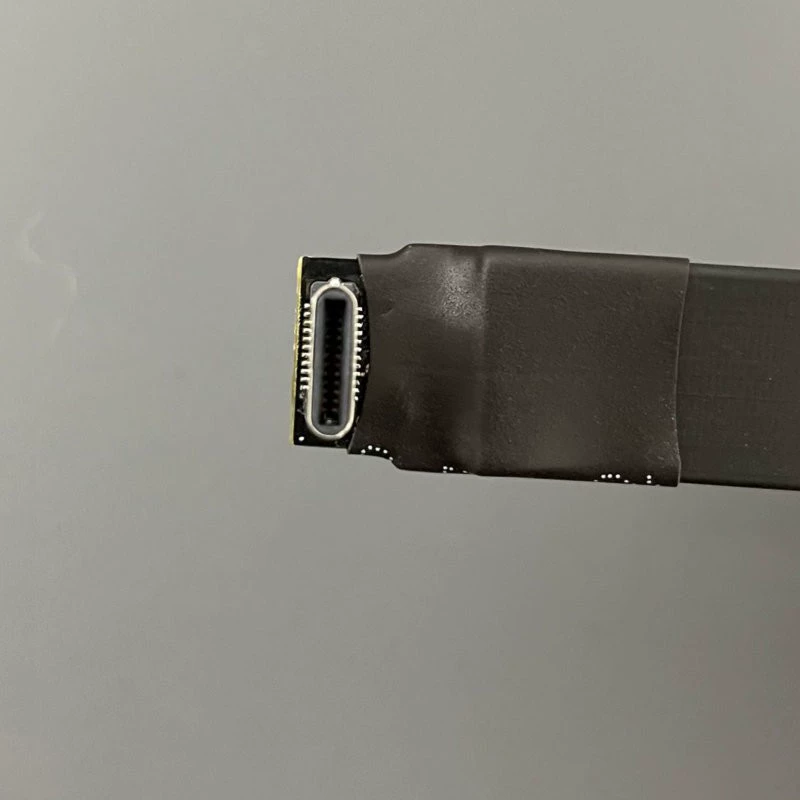

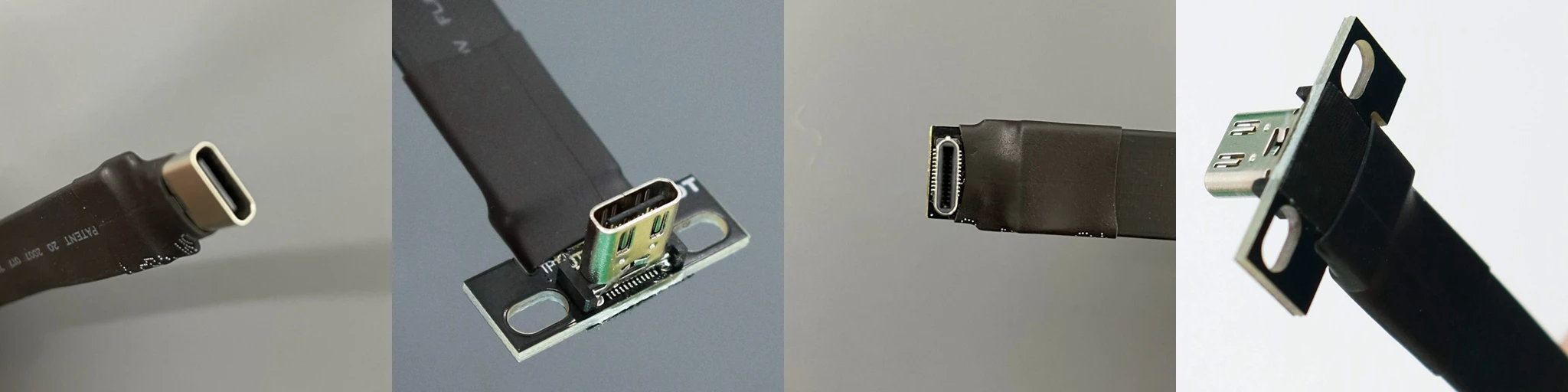

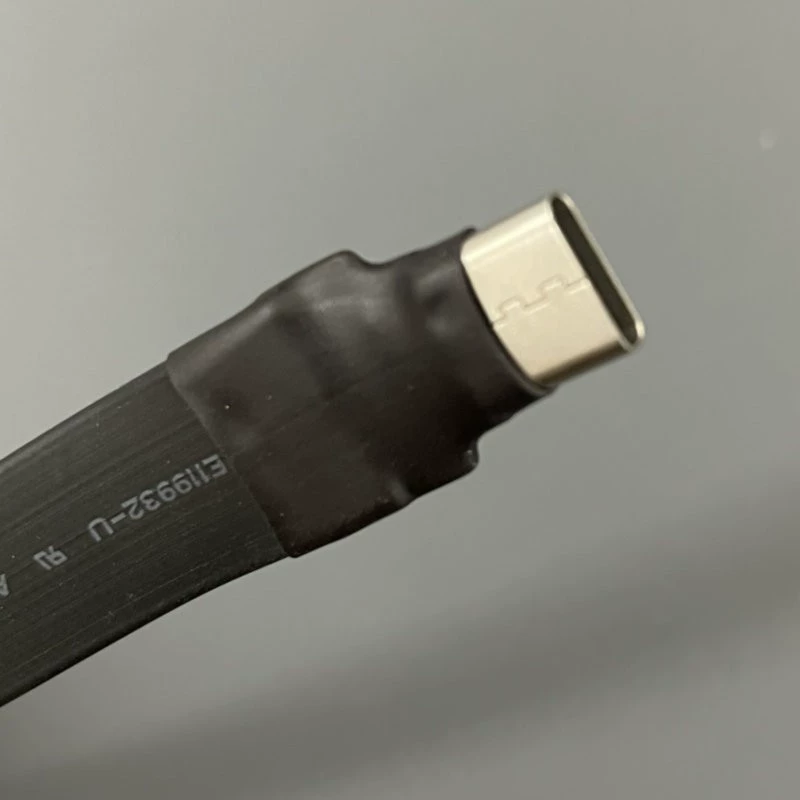

Foto real del producto:
Resumen de problemas técnicos:
No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.
¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.
¿Hay algún blindaje EMI para el cable?
Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

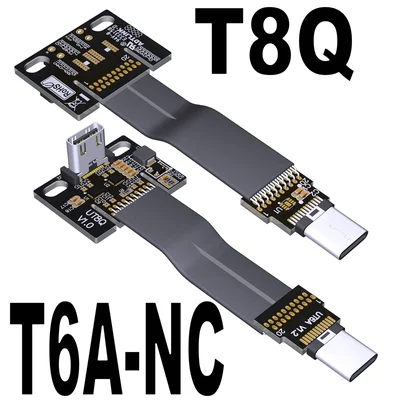

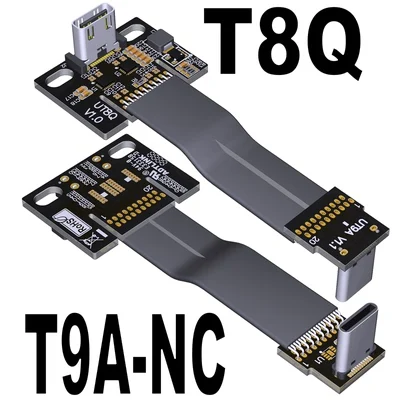

¿Cuál es la diferencia entre el modelo UT8T/UT8Q?
El modelo UT8T no tiene chip, y la atenuación de la señal después de que los dos cables USB se conecten en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.
Modelo UT8Q con chip que utiliza diodos/IC repetidor Redriver de Pericom, que regenera la señal y mejora su calidad. Para reducir la incidencia de errores de transmisión de señal, consulte el siguiente esquema:
