Nombre de la marca: ADT-LINK

Nombre del producto: cable plano USB 2,0 tipo A macho a Micro-B macho/hembra OTG

Modelo del producto: serie/1

Velocidad de transferencia: USB 2,0 estándar 0,48/BPS

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 3A dentro de 10cm;1.5A dentro de 1 metro
Uso del alcance: dispositivos como las placas de desarrollo MCU se conectan a cámaras industriales, cajas de disco duro, etc. a través de micro-B para transmisión de datos o carga.

Aplicación del producto:Navegador GPS, disco duro, placa de desarrollo ROCK Pi 4 Raspberry Pi MCU, dispositivo USB incorporado para extender el uso del adaptador, conveniente para pan/Tilt sin escobillas, fuente de alimentación USB y transmisión de vídeo de cámara de mano PAN/Tilt, etc.

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre al por mayor después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considérelo cuidadosamente antes de realizar un pedido.

Descripción del número de pieza de la serie USB ADT:

S =; C = 1, 2; W = 2, 2; F = 3, 3

Descripción de la longitud del cable:

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

Lista de productos:

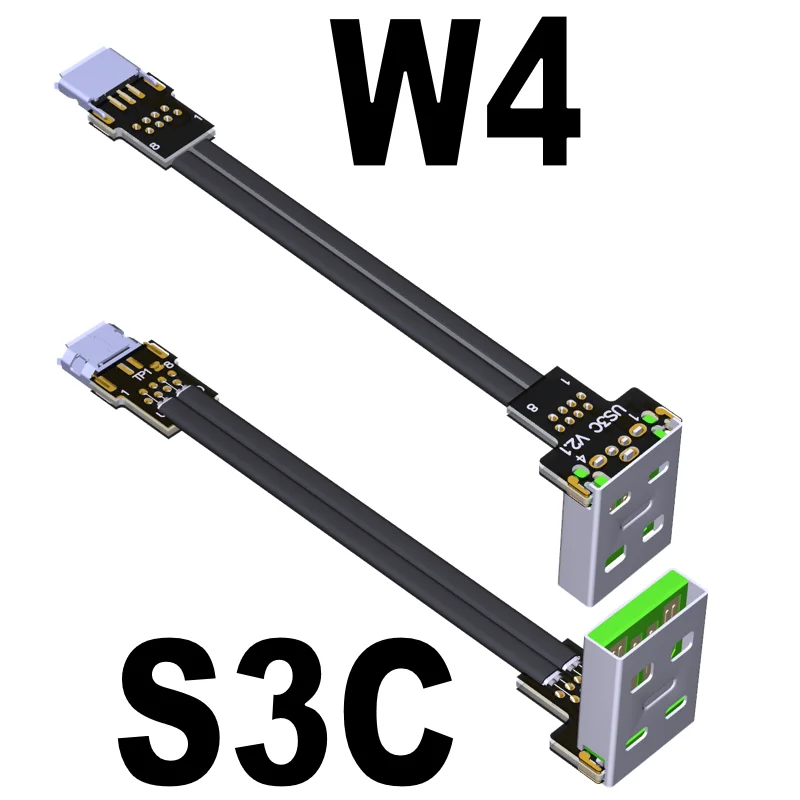

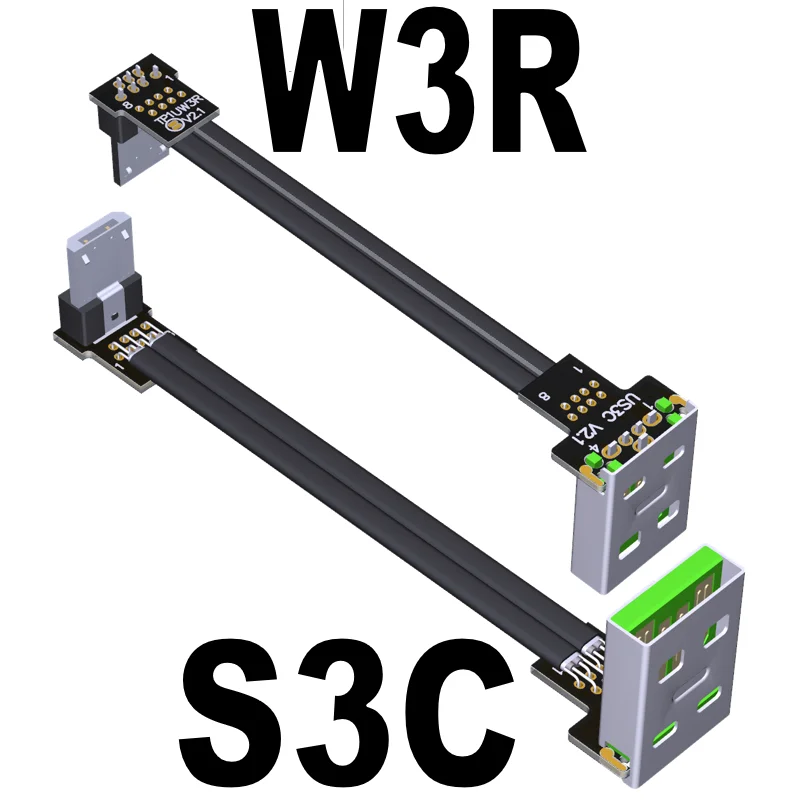

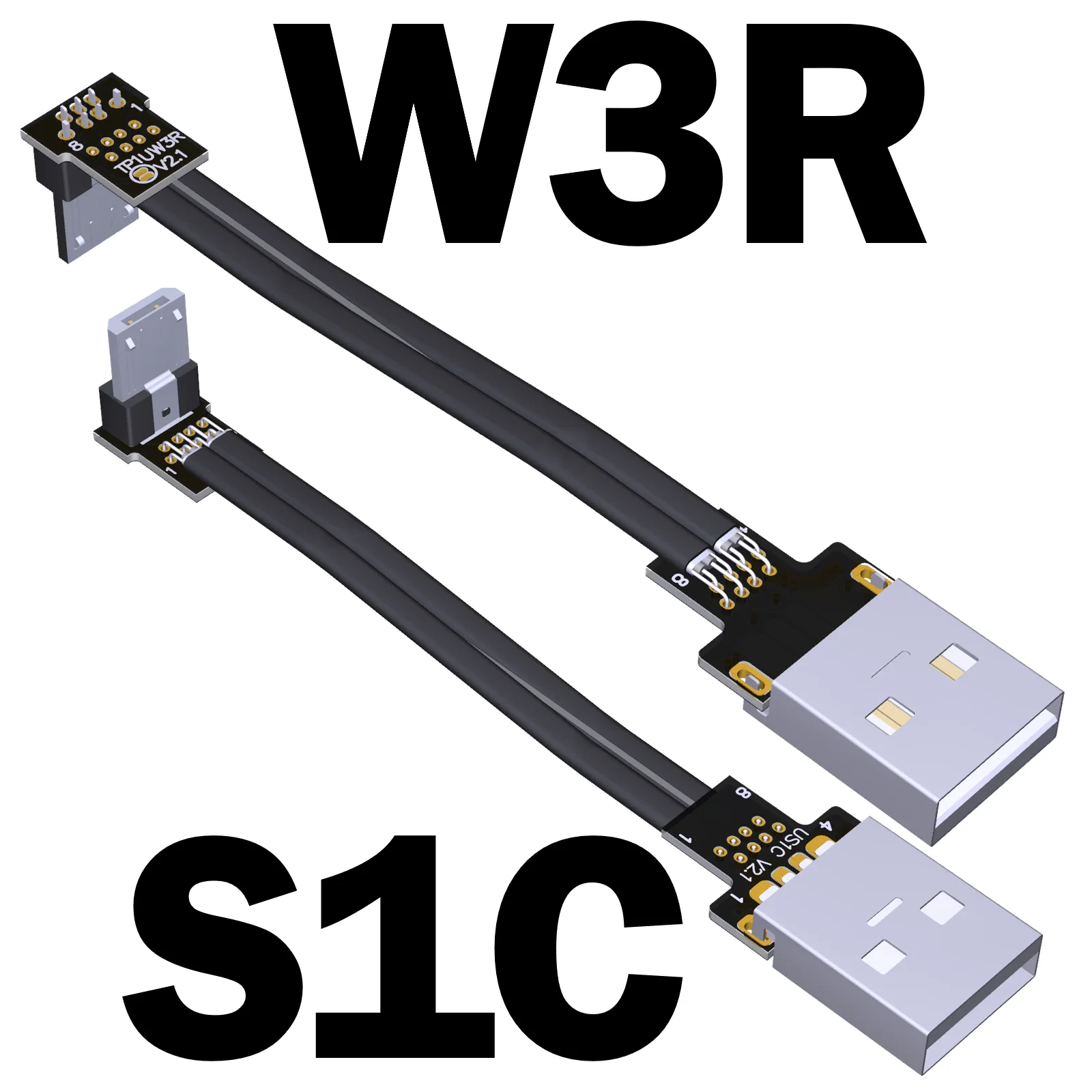

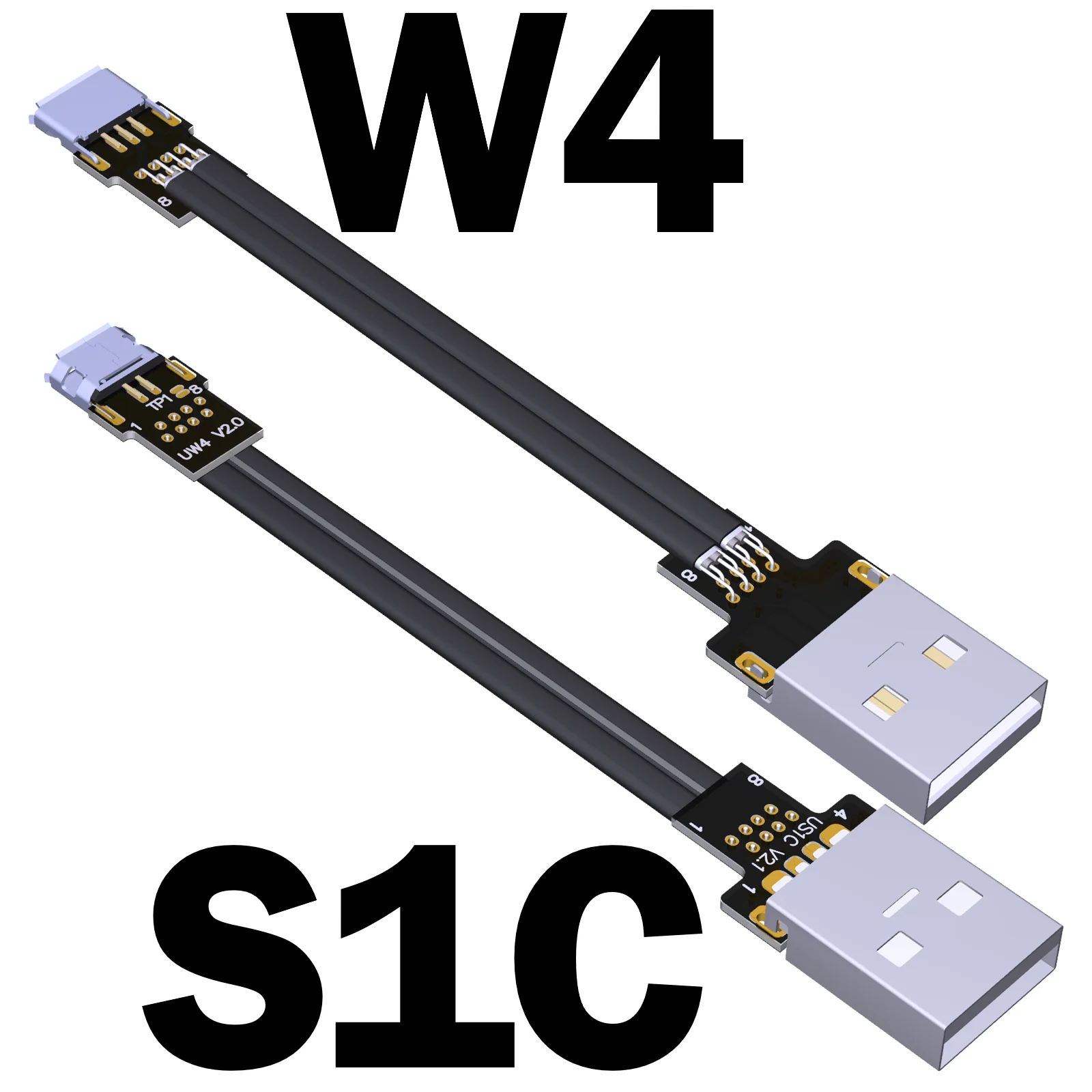

Marca Número de pieza Descripción del producto ADTLINK US1C-UW3R USB 2,0 Tipo-A Macho recto a Micro-B Cable plano macho de curva ascendente ADTLINK US2C-UW3R USB 2,0 Tipo-A Down-Bend macho a Micro-B Up-Bend macho cable plano ADTLINK US1C-UW4 USB 2,0 tipo A recto macho a Micro-Cable plano hembra B ADTLINK US2C-UW4 USB 2,0 Tipo-A Down-Bend macho a Micro-B hembra cable plano

Ventajas del producto:

I. Ventajas del cable, diseñado por ADT utilizando el cable, el cable es ligero, delgado y plano, y el cable central está blindado con papel de aluminio para antiinterferencias

2. Ventaja de longitud de línea, de 3cm a 3m puede aceptar personalización

3. Diseño de cable multinúcleo, soporta estabilidad de alta corriente

Cuatro. PCB utiliza materiales de alta calidad de alta frecuencia y baja resistencia, la mano de obra de PCB es precisa, PCB utiliza Placa de alto TG, el espesor del cobre se espesa a 1oz, diseño de refuerzo del circuito de alimentación de PCB, el Cable de varios núcleos está diseñado para fortalecer el uso de 2 VBUS y 4 conexiones a tierra, por lo que el cable del núcleo de la fuente de alimentación alcanza 6, La corriente de transmisión es más fuerte y admite alta corriente 5V/3A

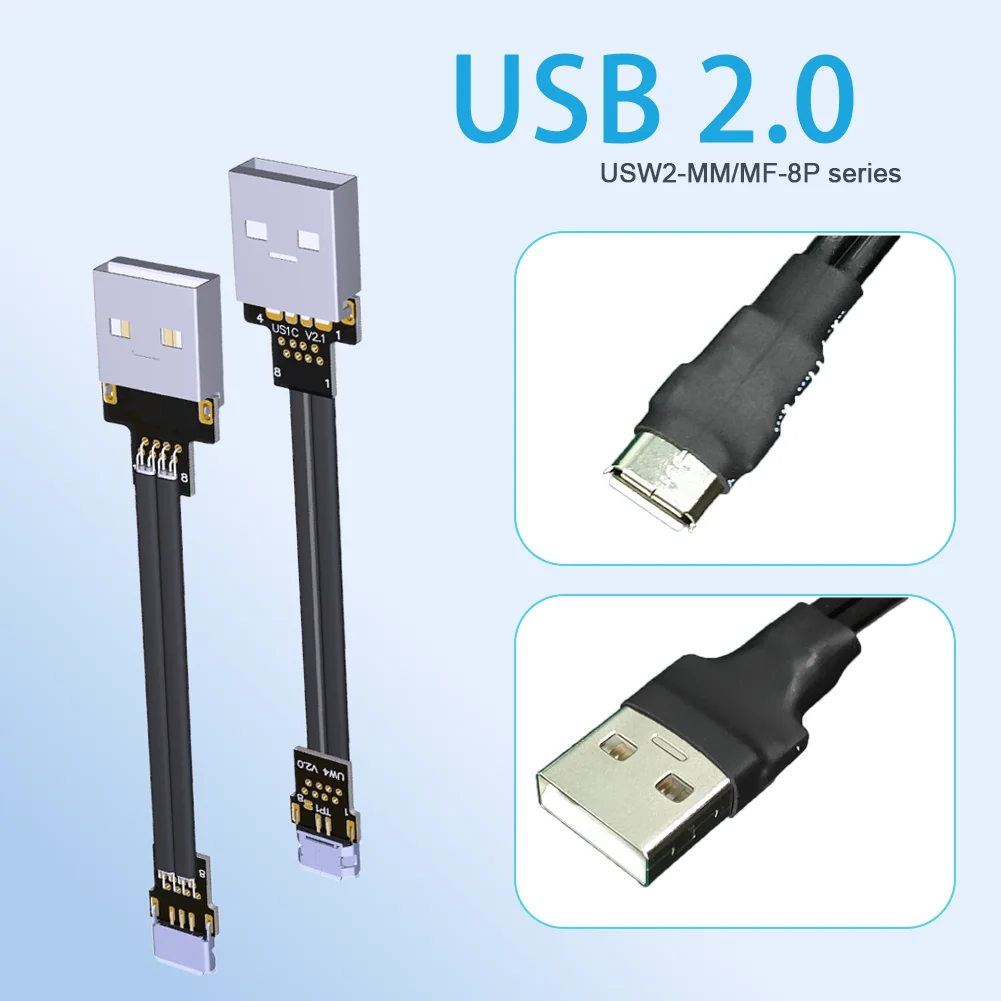

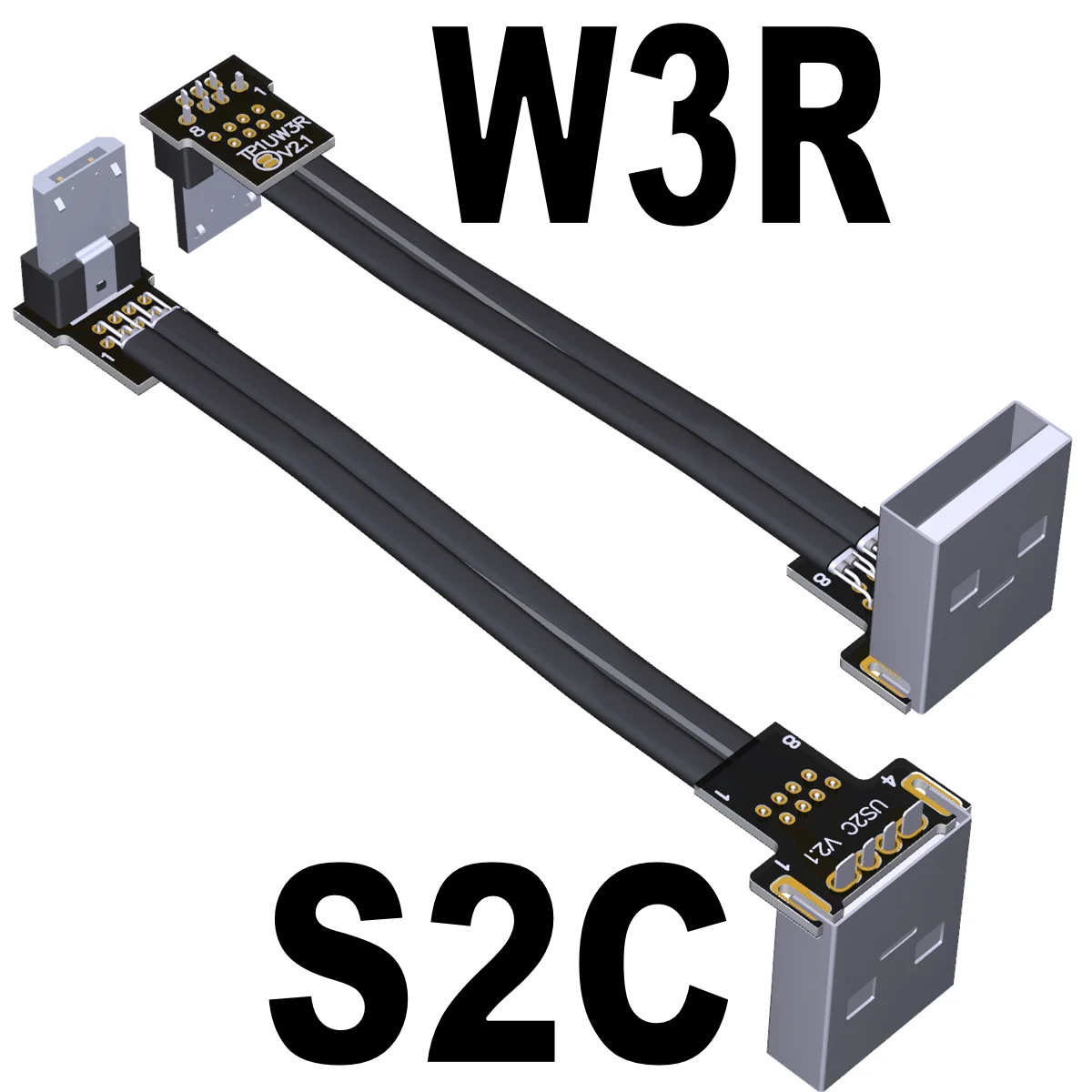

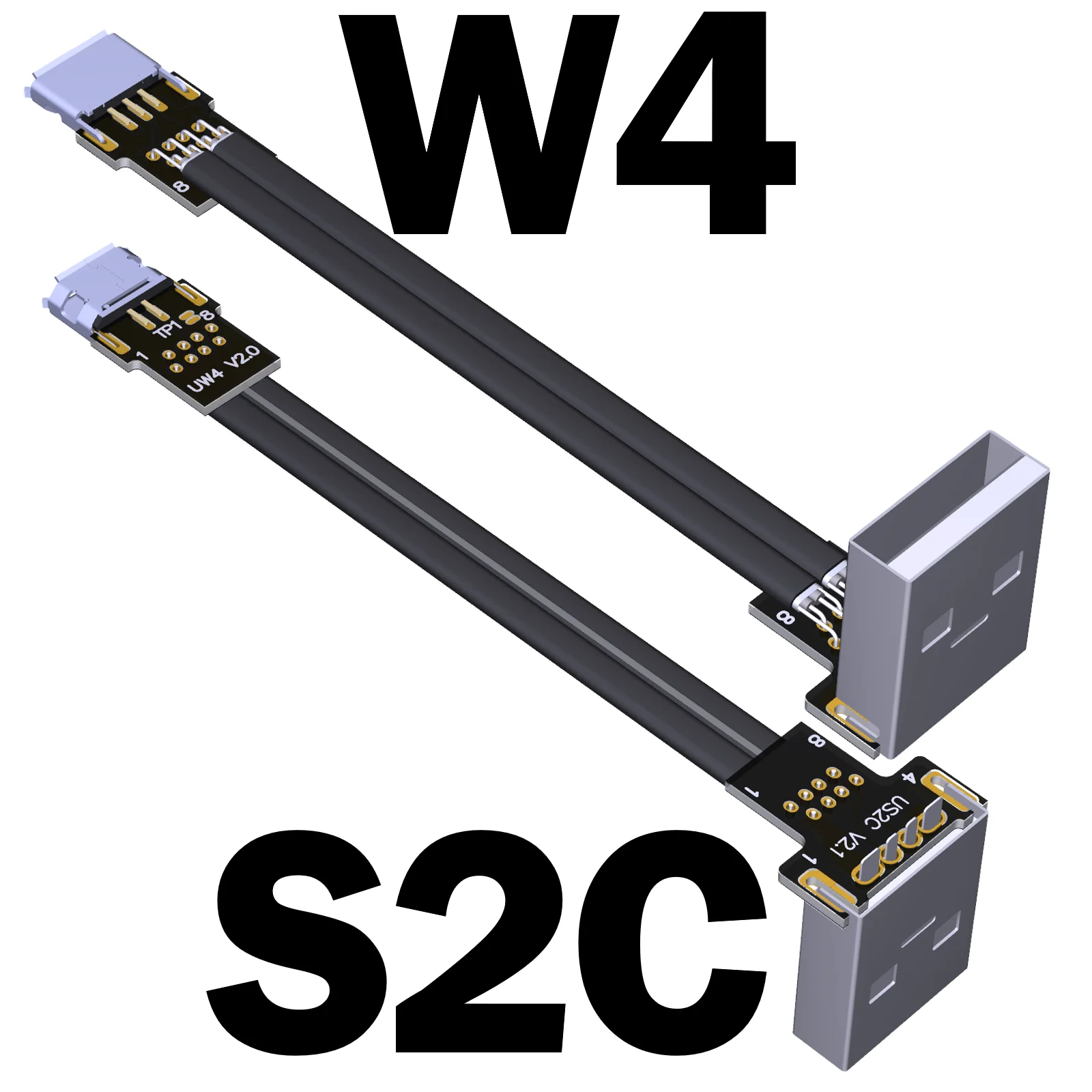

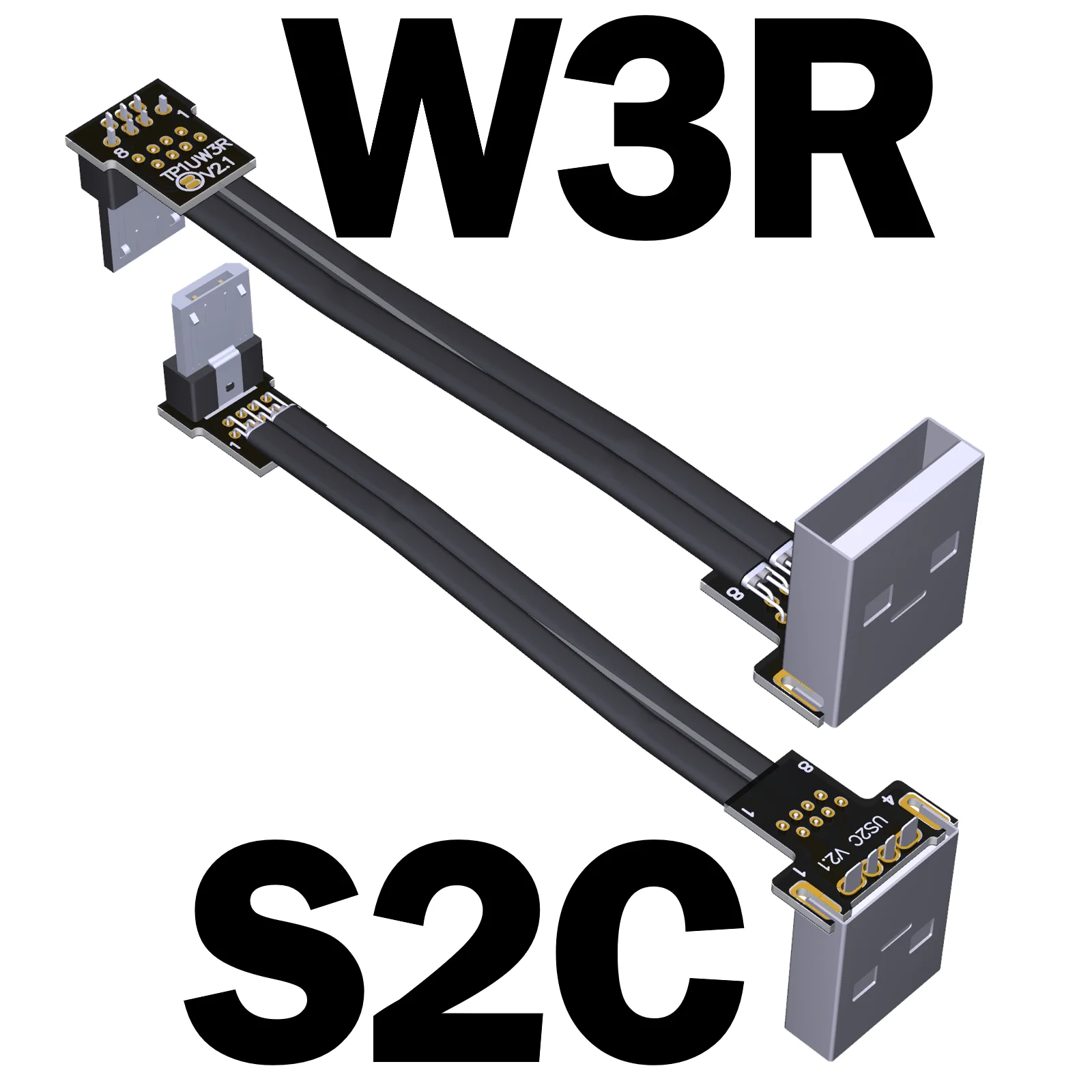

Imagen del producto:

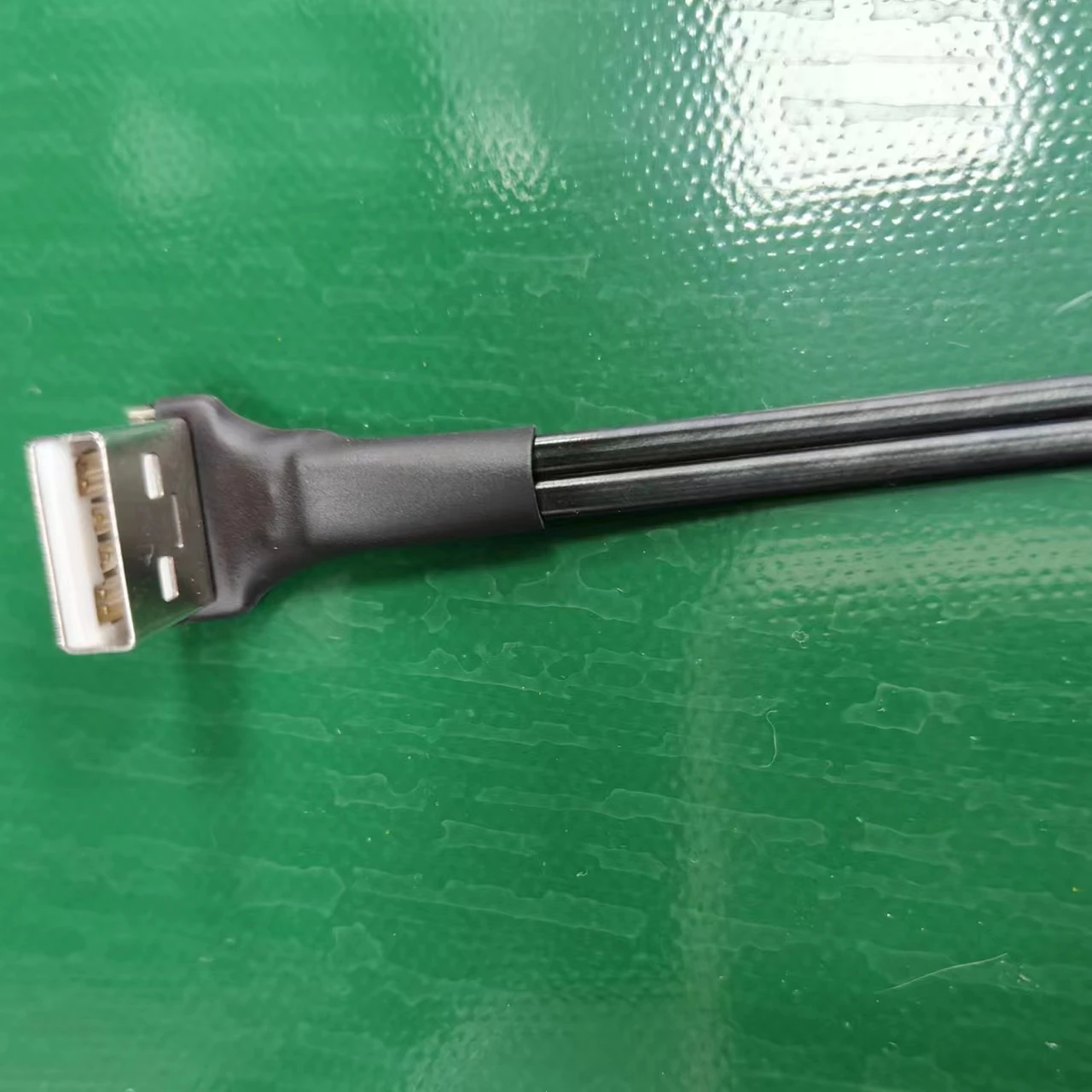

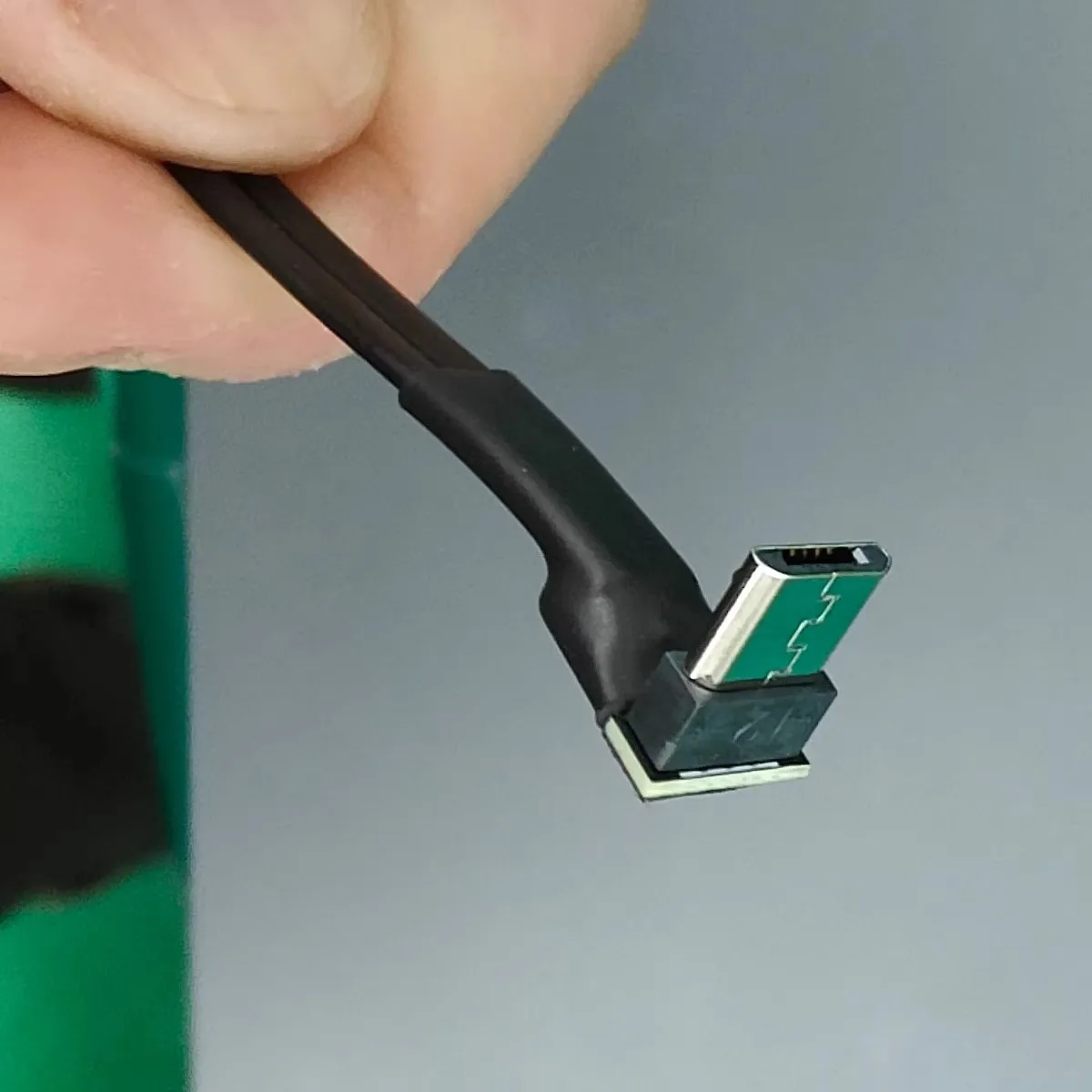

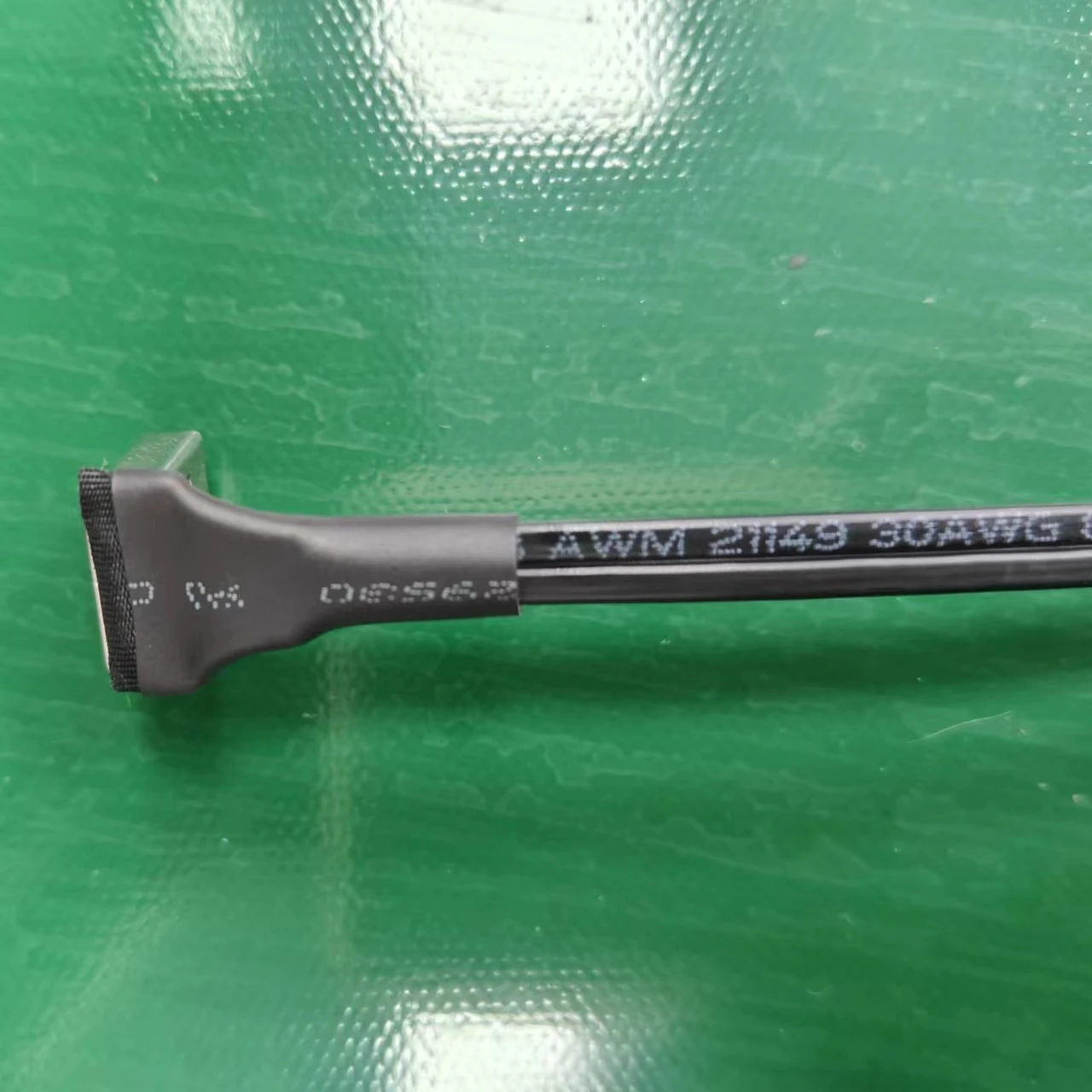

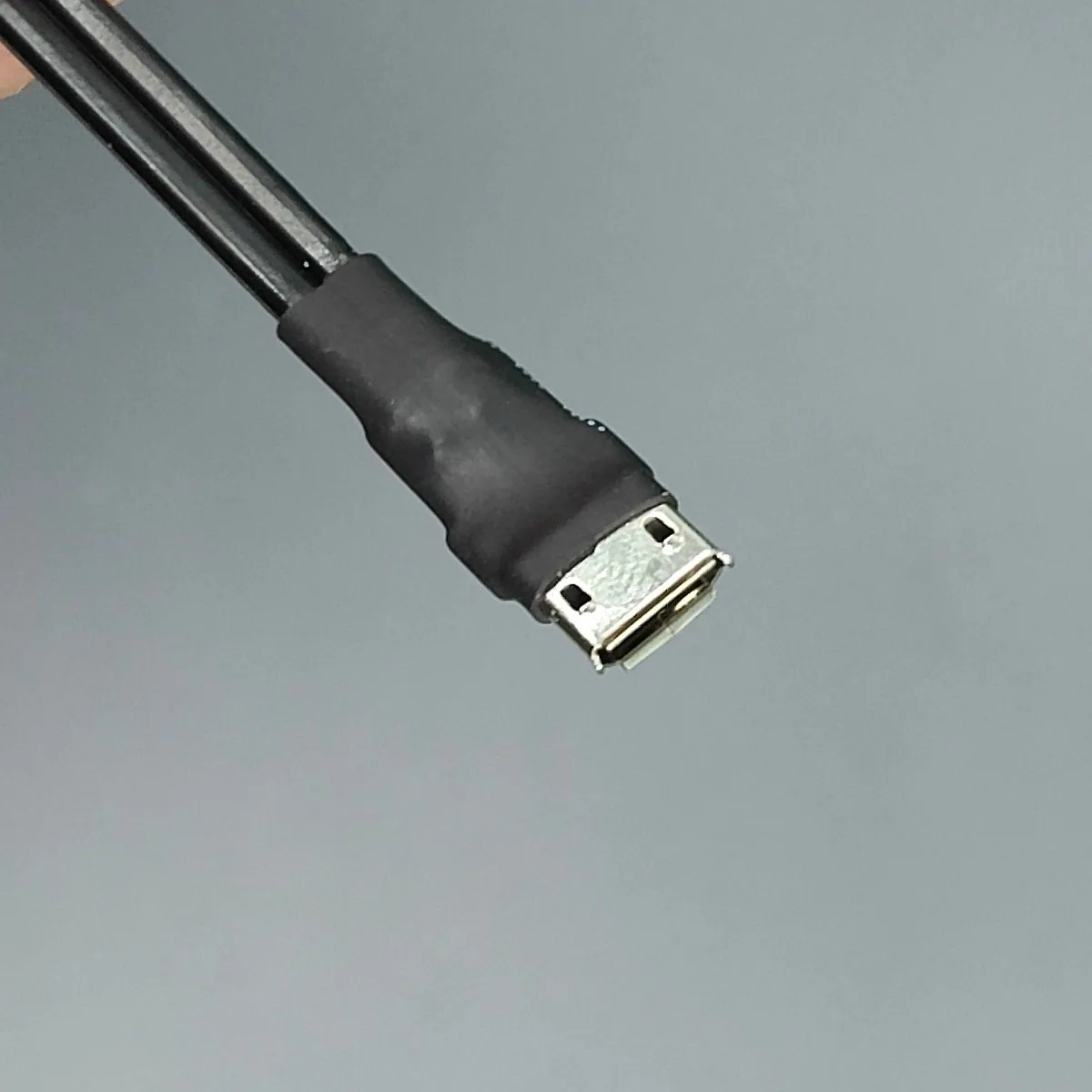

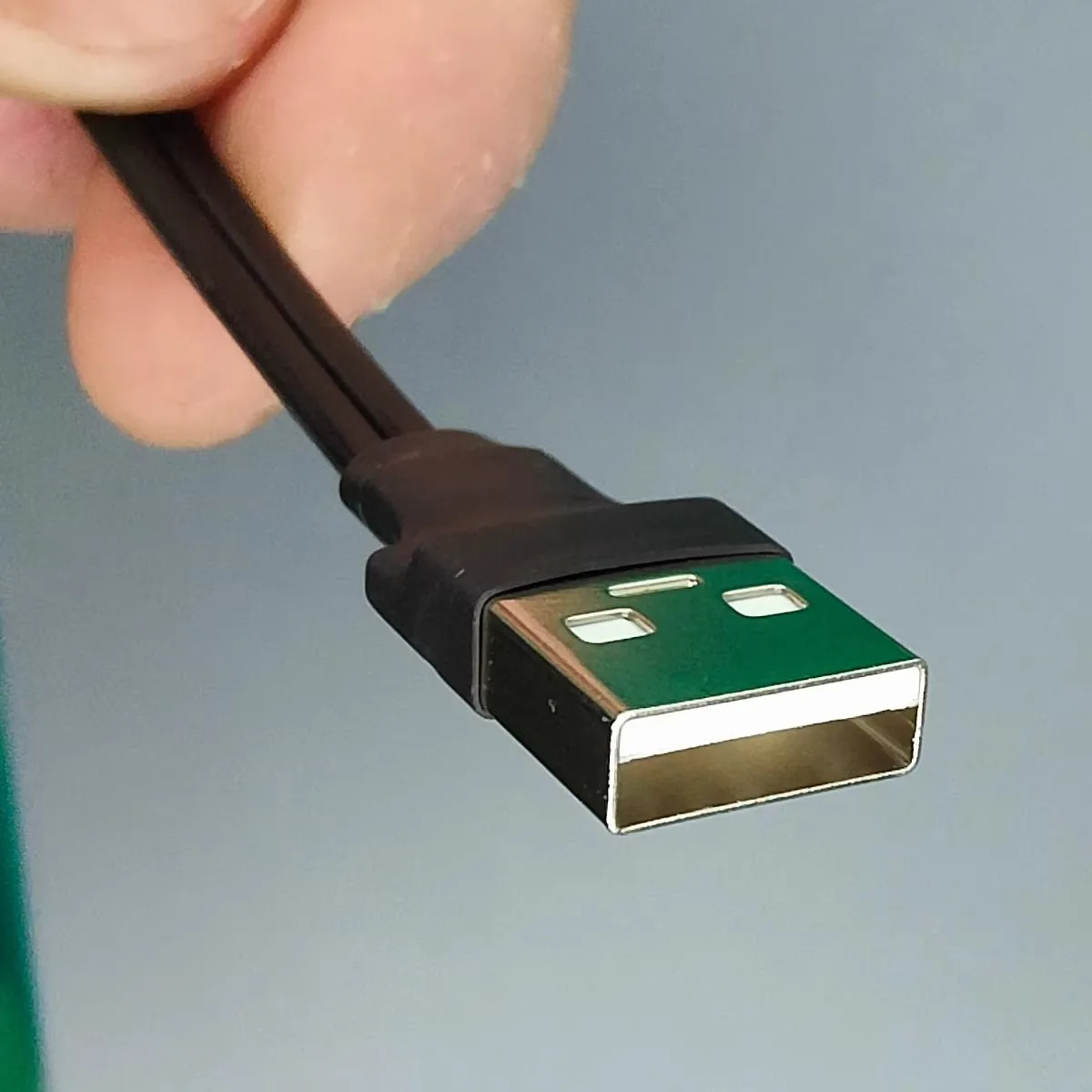

Foto real del producto:

Resumen de problemas técnicos:

¿Se pueden dividir los cables y los conectores PCB?

No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.

¿Grosor del cable? ¿Se puede doblar?

El grosor del cable es de 1,3mm, y se puede doblar y plegar sin afectar el uso.

¿Hay algún blindaje EMI para el cable?

Sí, hay un escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por interferencia electromagnética blindaje con polímero conductor para proteger contra emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
