Nombre de marca: ADT-LINK

Nombre del producto: cable plano OTG USB 2,0 tipo A macho A micro-b macho/hembra

Modelo del producto: serie USW2-MM/MF-8P

Velocidad de transferencia: USB 2,0 estándar 0,48/bps

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 3A dentro de 10cm;1.5A dentro de 1 metro
Ámbito de uso: dispositivos como placas de desarrollo MCU están conectados a cámaras industriales, cajas de disco duro, etc. a través de micro-b para transmisión de datos o carga.

Aplicación de producto:Navegador GPS, disco duro, placa de desarrollo ROCK Pi 4 Raspberry Pi MCU, dispositivo USB integrado para extender el uso del adaptador, conveniente para pan/tilt sin escobillas, fuente de alimentación USB y transmisión de vídeo de cámara de mano pan/tilt, etc.

Consejos para compras: asegúrate de comprar 1 ~ 2 muestras primero y luego comprar al por mayor después de probar y verificar que son correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero de producto para especificar la compra. Los compradores individuales no deben hacer un pedido para la compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considere cuidadosamente antes de realizar un pedido.

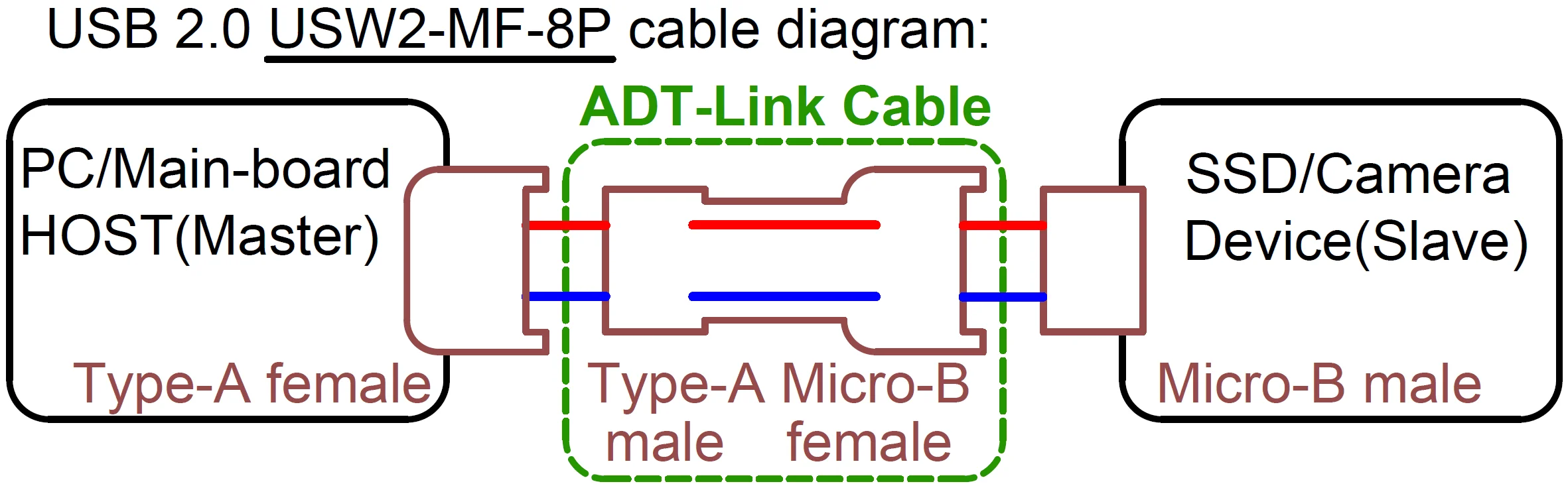

Descripción del número de pieza de la Serie USB ADT:

S = USB-A ; C = USB-C ; W = USB-B ; F = USB-E

Longitud del Cable Descripción:

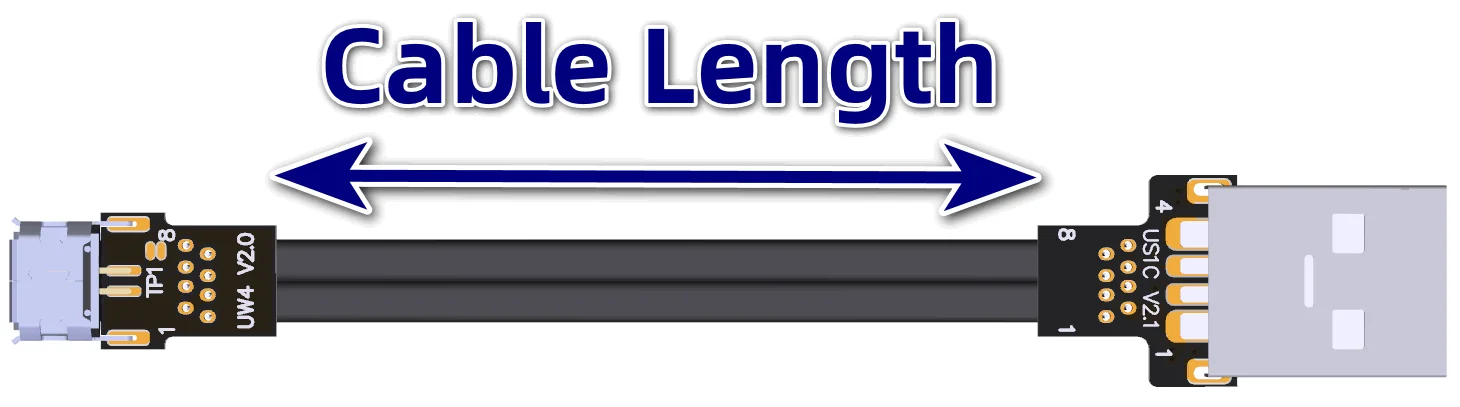

La longitud del cable se refiere a la parte del cable visible. No incluye la PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.

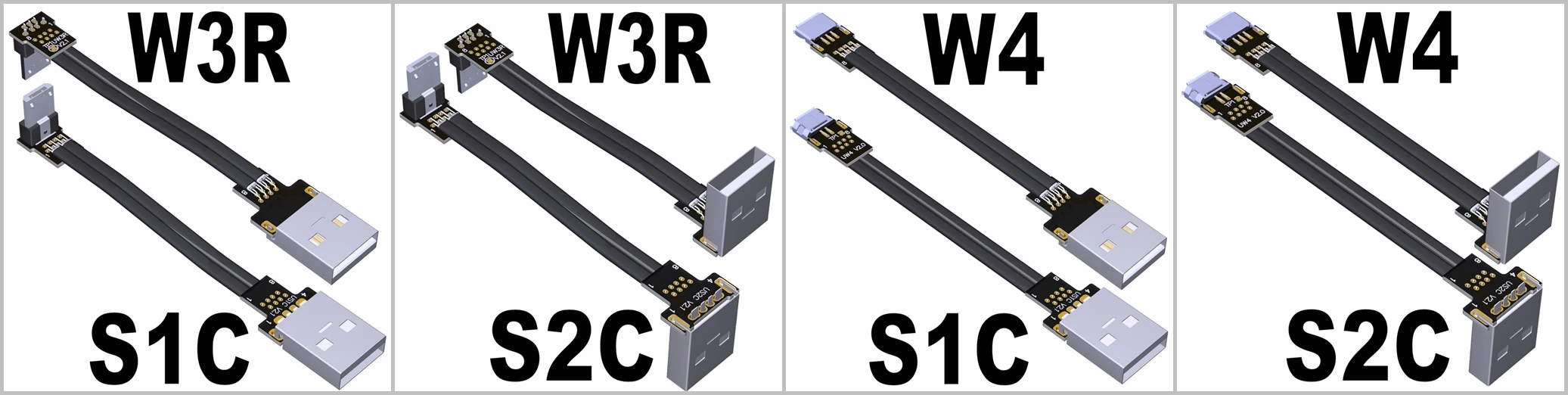

Lista de productos:

Ventajas del producto:

Yo Ventajas del cable, usando el cable diseñado por ADT, el cable es ligero, delgado y plano, y el cable del núcleo está blindado con papel de aluminio para evitar interferencias

2. Ventaja de longitud de línea, de 3cm a 3m puede aceptar personalización

3. Diseño de cable de núcleo múltiple, soporte de alta estabilidad de corriente

Cuatro El PCB utiliza materiales de alta frecuencia y baja resistencia de alta calidad, la mano de obra del PCB es precisa, el PCB utiliza una placa de alta TG, el espesor del cobre está engrosado a 1oz, diseño de refuerzo del circuito de potencia del PCB, el cable de múltiples núcleos está diseñado para fortalecer el uso de 2 VBUS y 4 conexiones a tierra, por lo que el cable del núcleo de la fuente de alimentación alcanza los 6,. La corriente de transmisión es más fuerte y admite alta corriente 5V/3A

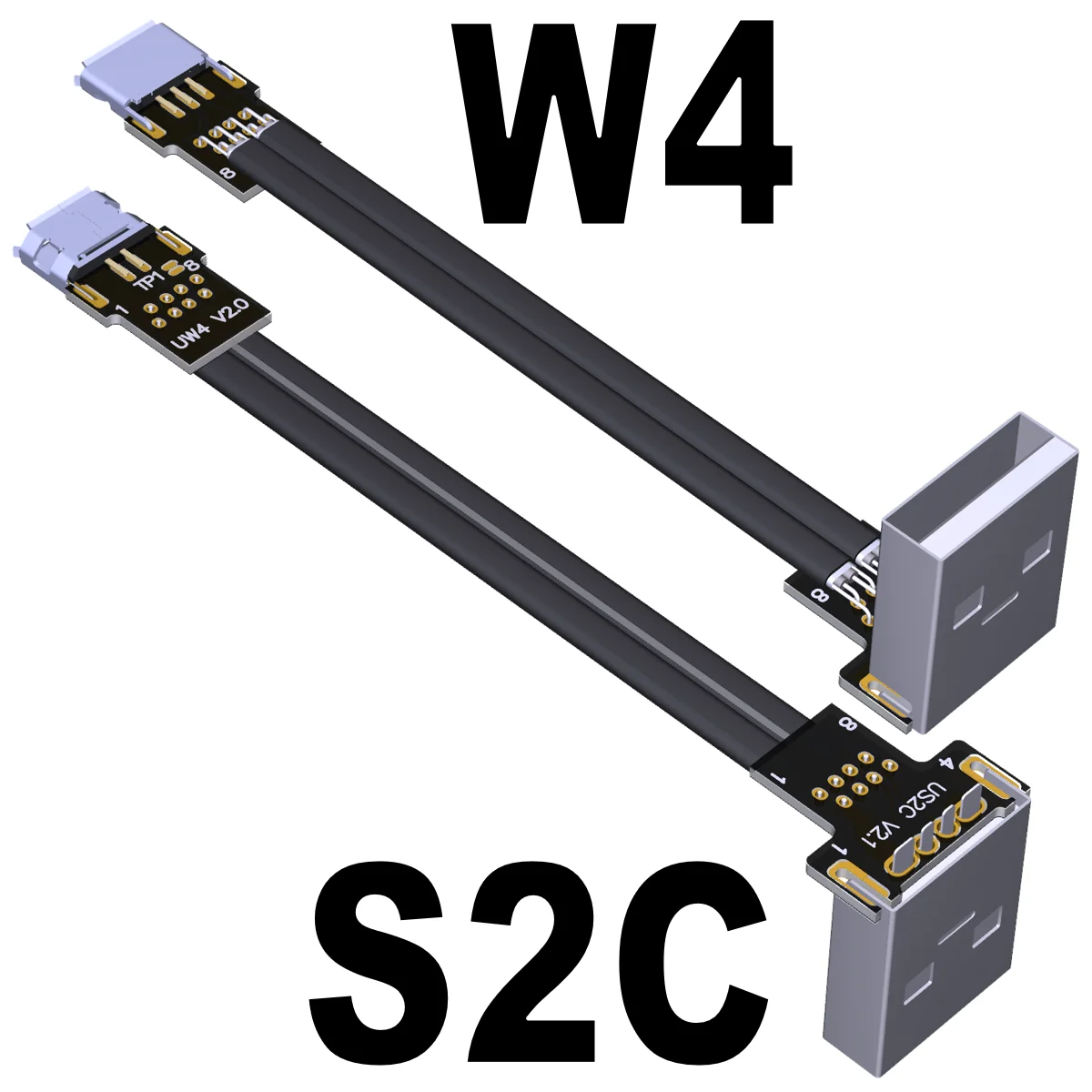

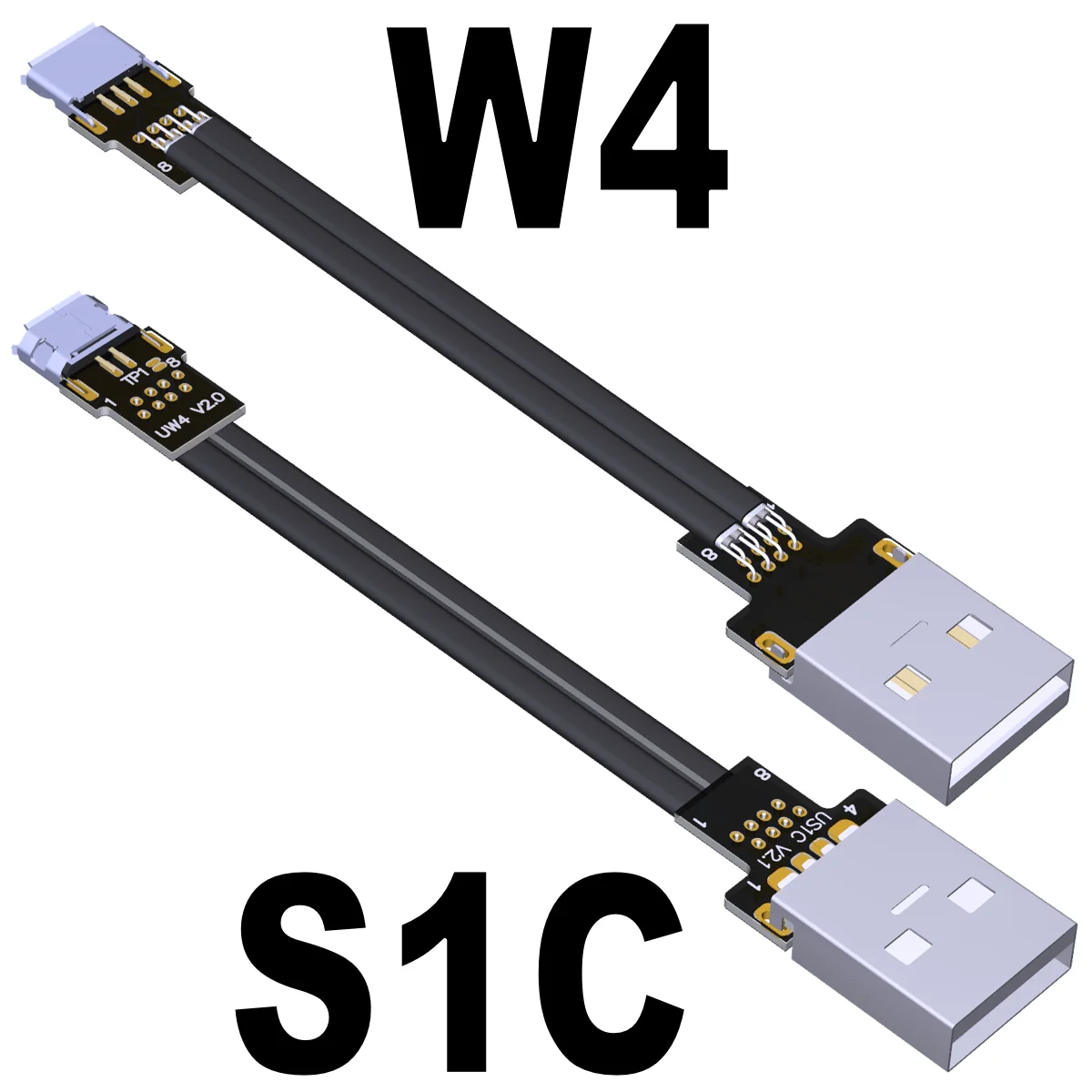

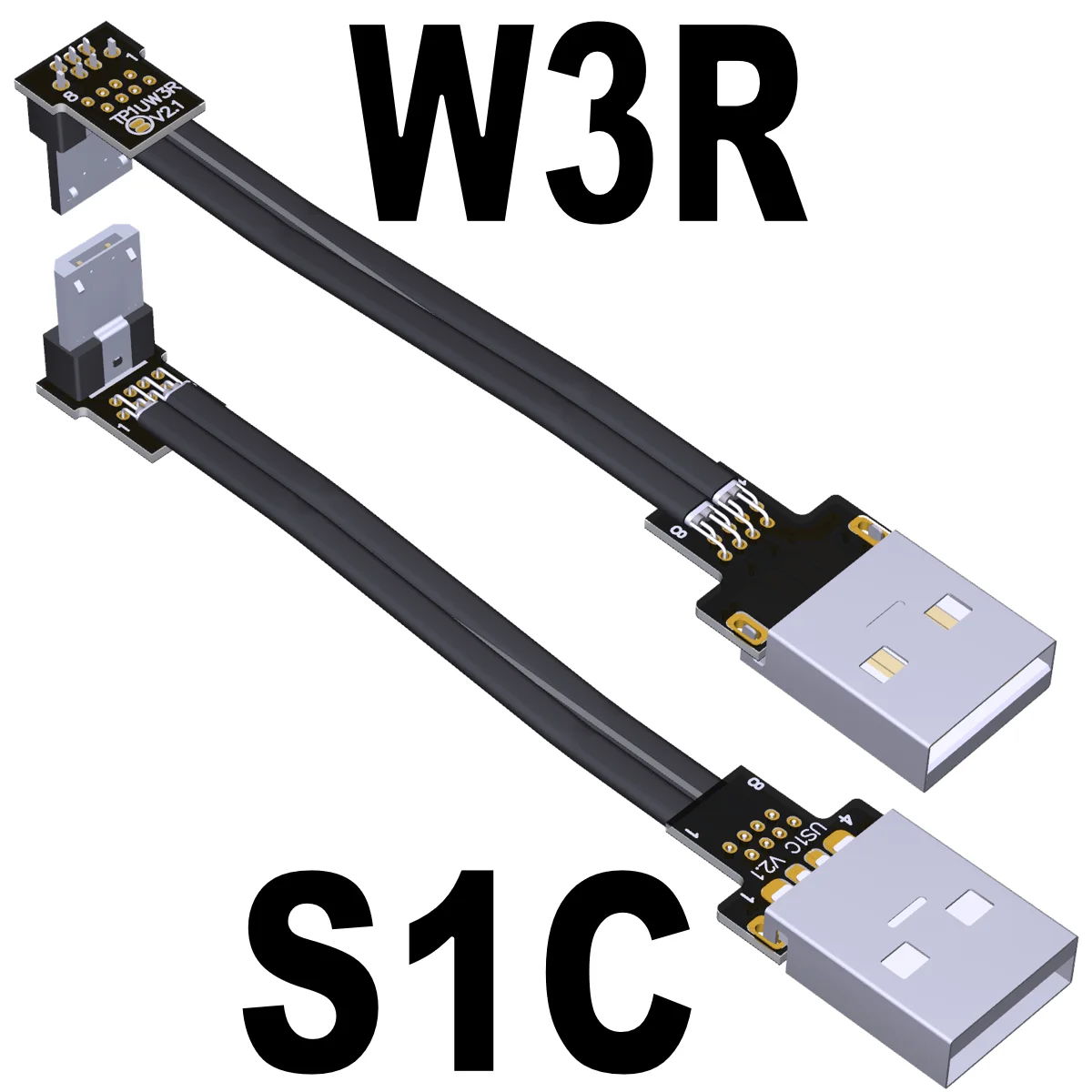

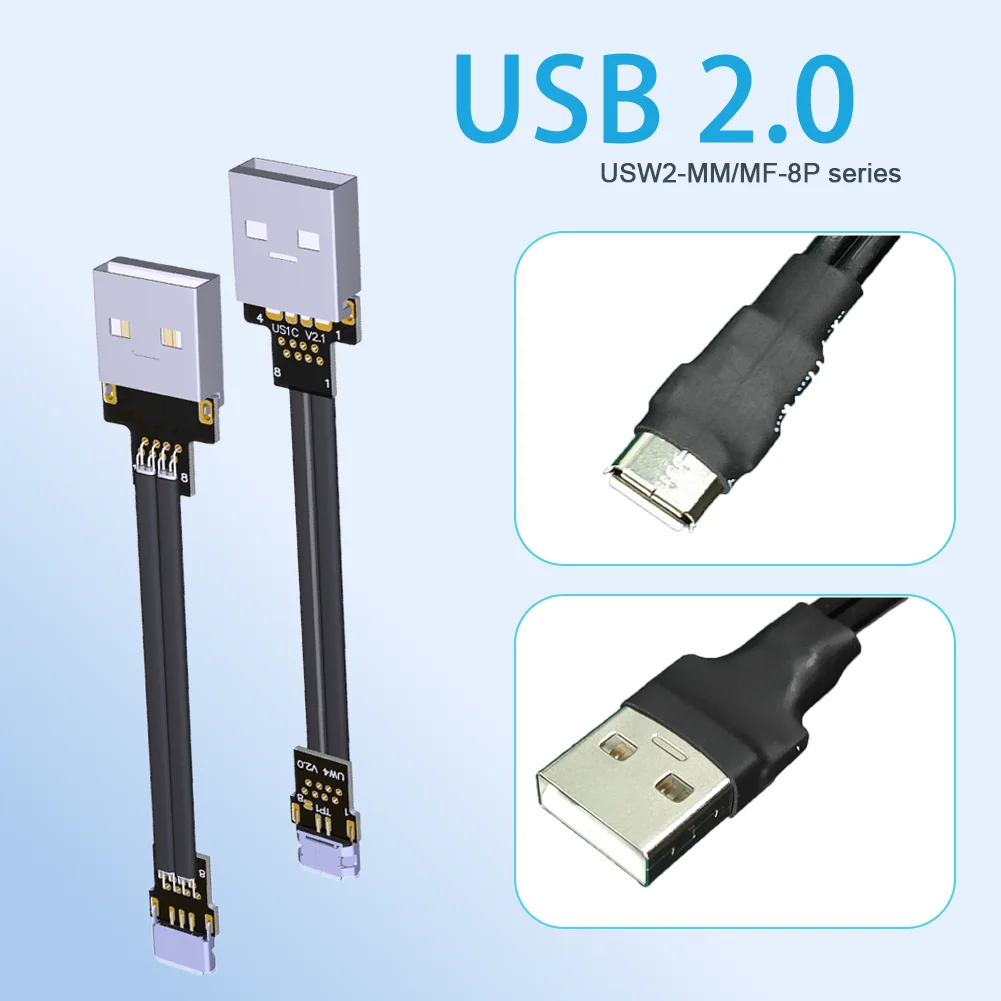

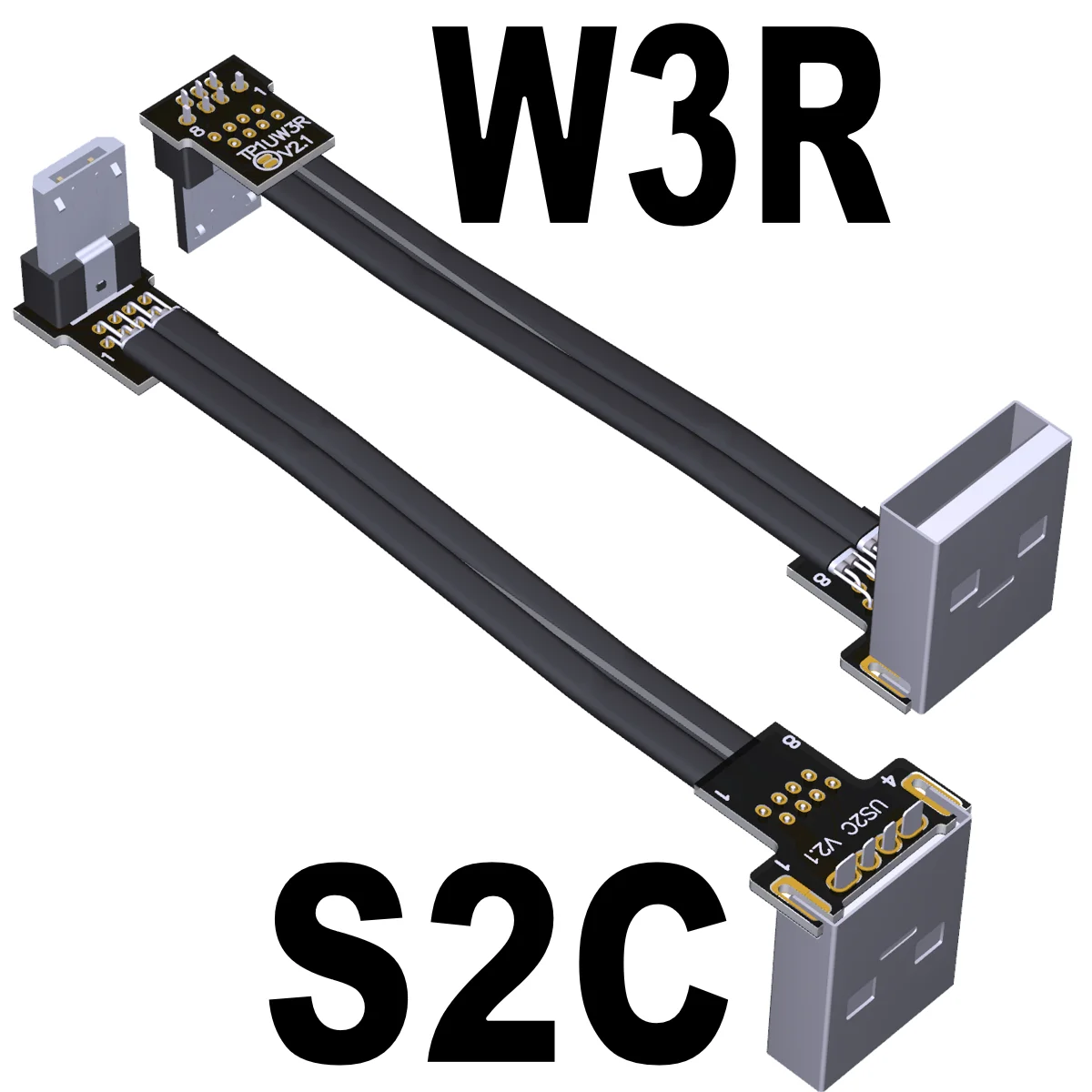

Imagen del producto:

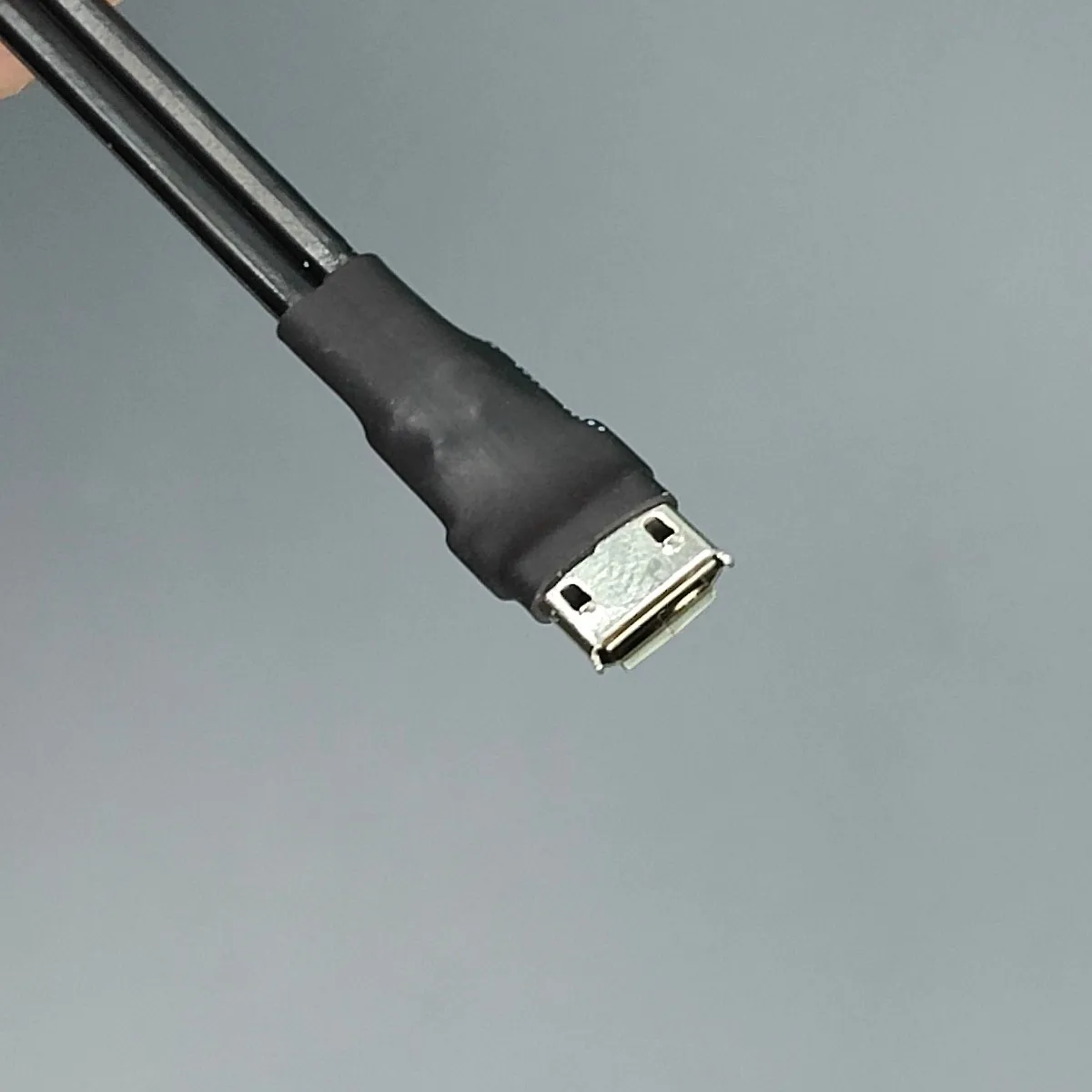

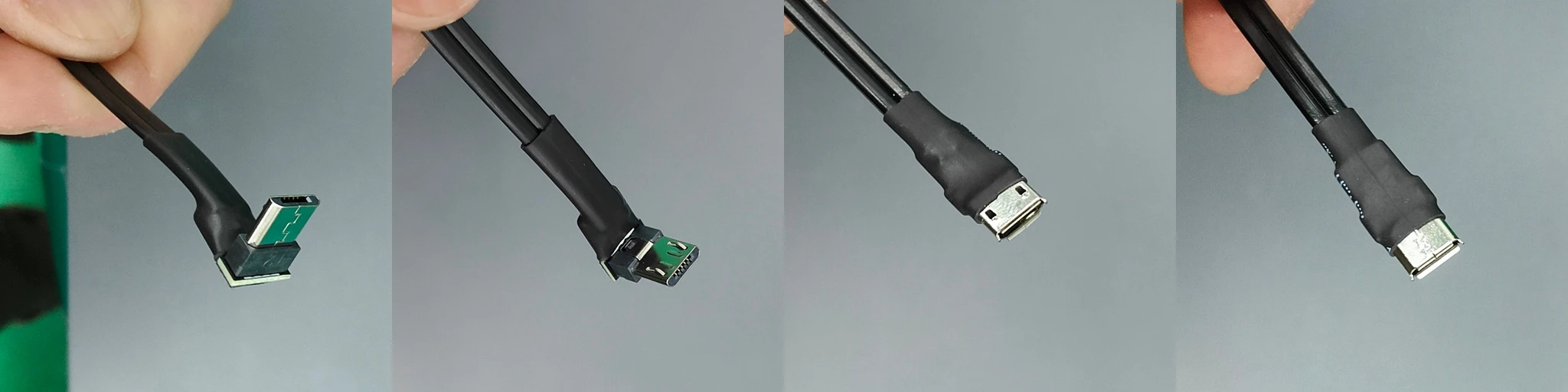

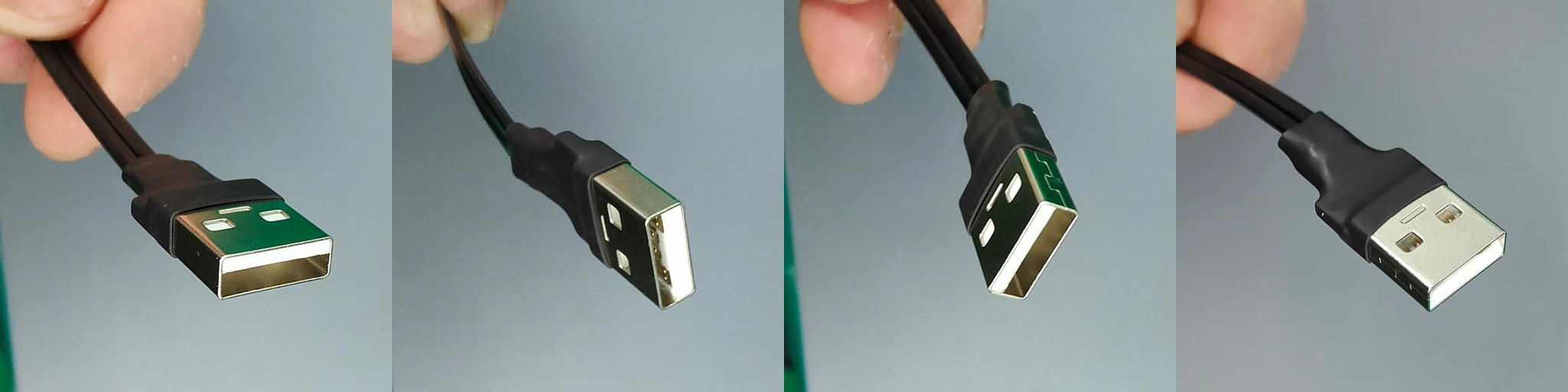

Producto de tiro real:

Resumen de problemas técnicos:

¿Se pueden dividir los cables y los conectores PCB?

No, para purificar la transmisión de la señal y evitar que el cable se caiga, nuestros conectores de cable y PCB están soldando y protegidos por la funda del tubo Termocontraíble,. Así que el producto no se puede separar.

¿Grosor de Cable? ¿Se puede doblar?

El espesor del cable es de 1,3mm, y se puede doblar y doblar sin afectar el uso.

¿Hay algún blindaje EMI para el Cable?

Sí, hay un escudo de metal. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar la perturbación y la degradación del rendimiento, Y reduce el peso del extensor.
