Descripción
Nombre de la marca: ADT-LINK
Nombre del producto: cable plano USB 3,2 tipo C macho a hembra tipo C (compatible con OTG).
Modelo del producto: serie UTT3.2-MF-20P
Gen2x2 20Gbps dentro de 50cm ; gen1x2 10Gbps dentro de 3 metros
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50cm;1,5a dentro de 1 metro
Aplicación del producto:Teléfono Móvil, tableta, navegador GPS, dispositivo de almacenamiento, dispositivo de vídeo, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, transferencia de extensión de dispositivo USB integrada, conveniente para carga de dispositivos USB y transmisión de extensión de señal USB y otros fines.
Consejos para compras: asegúrate de comprar 1 ~ 2 muestras primero y luego comprar al por mayor después de probar y verificar que son correctas.
Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero de producto para especificar la compra. Los compradores individuales no deben hacer un pedido para la compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales.
Descripción del número de pieza de la Serie USB ADT:
S=USB-A ; C=USB-C ; W=USB-B ; F=USB-E
Longitud del Cable Descripción:
La longitud del cable se refiere a la parte del cable visible. No incluye la PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.

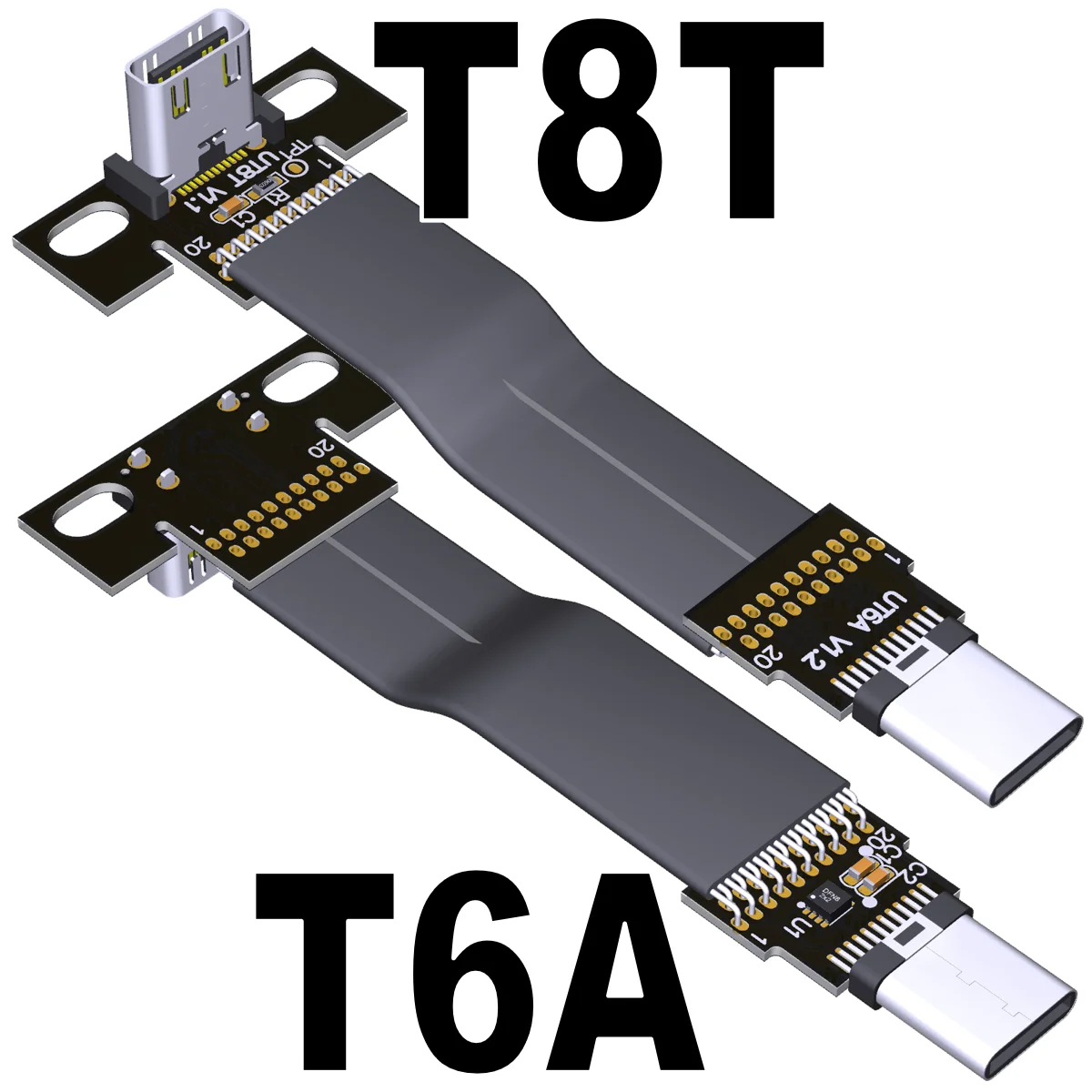

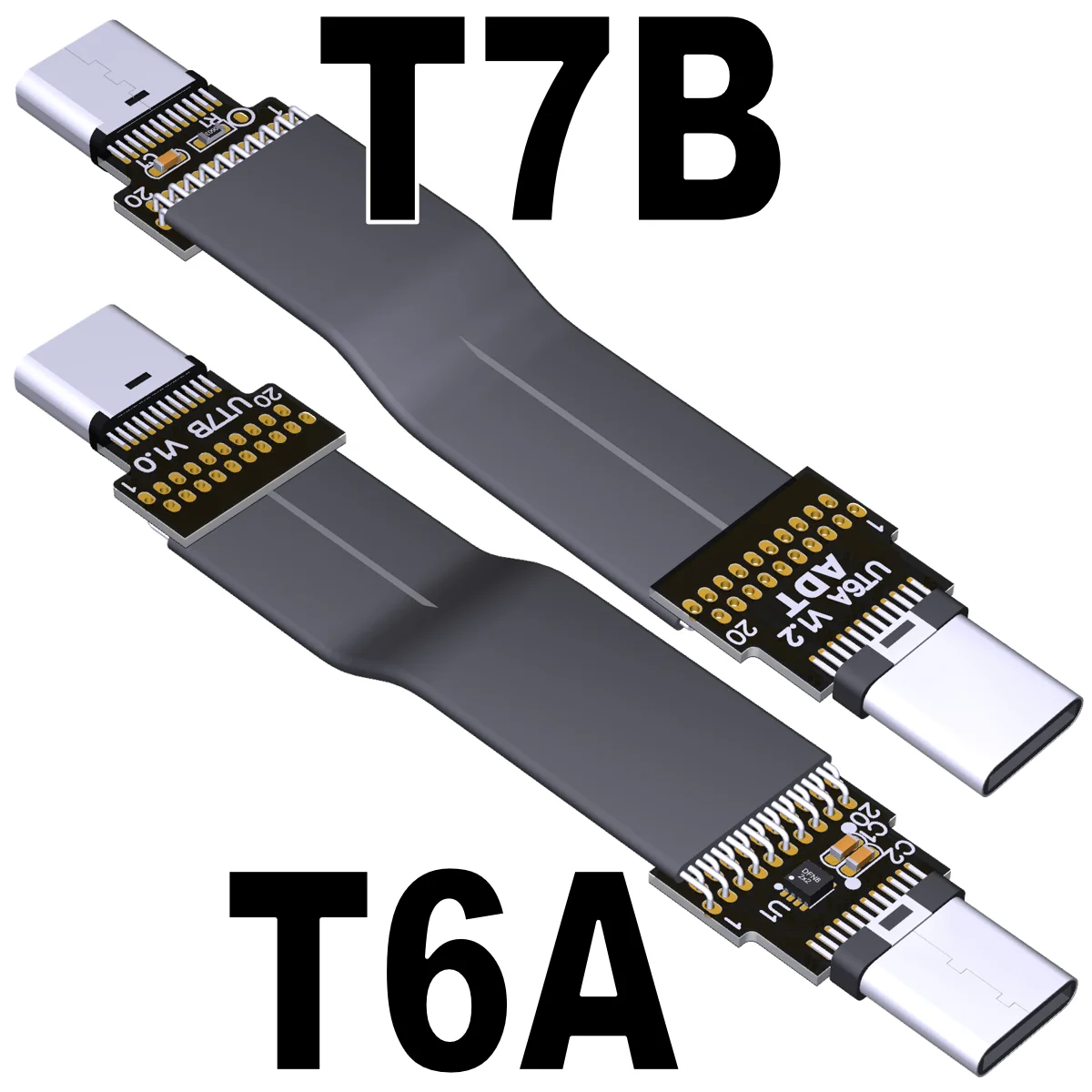

Nota 1:T6A/T6B conector macho tipo C recto

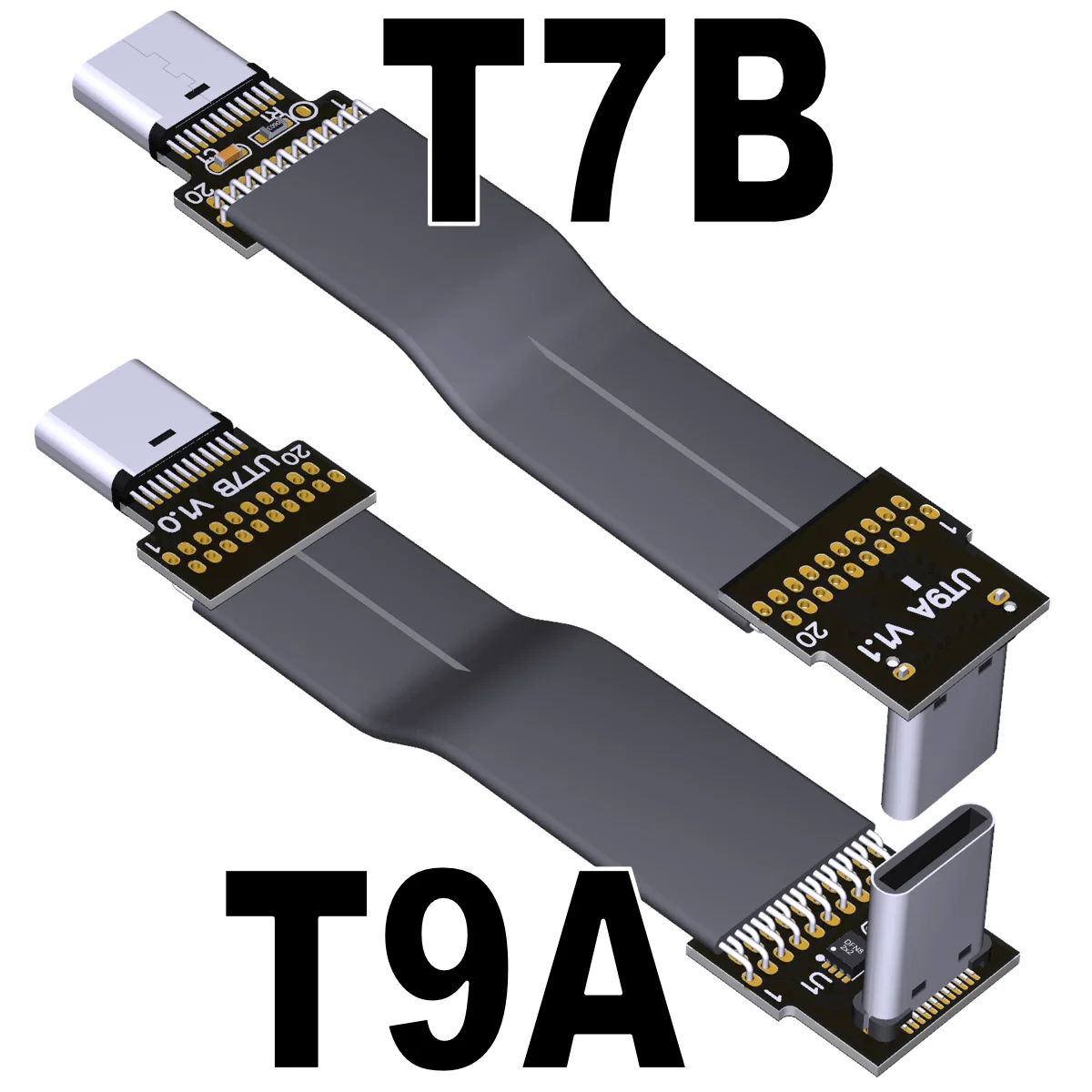

Conector hembra tipo C recto T7B

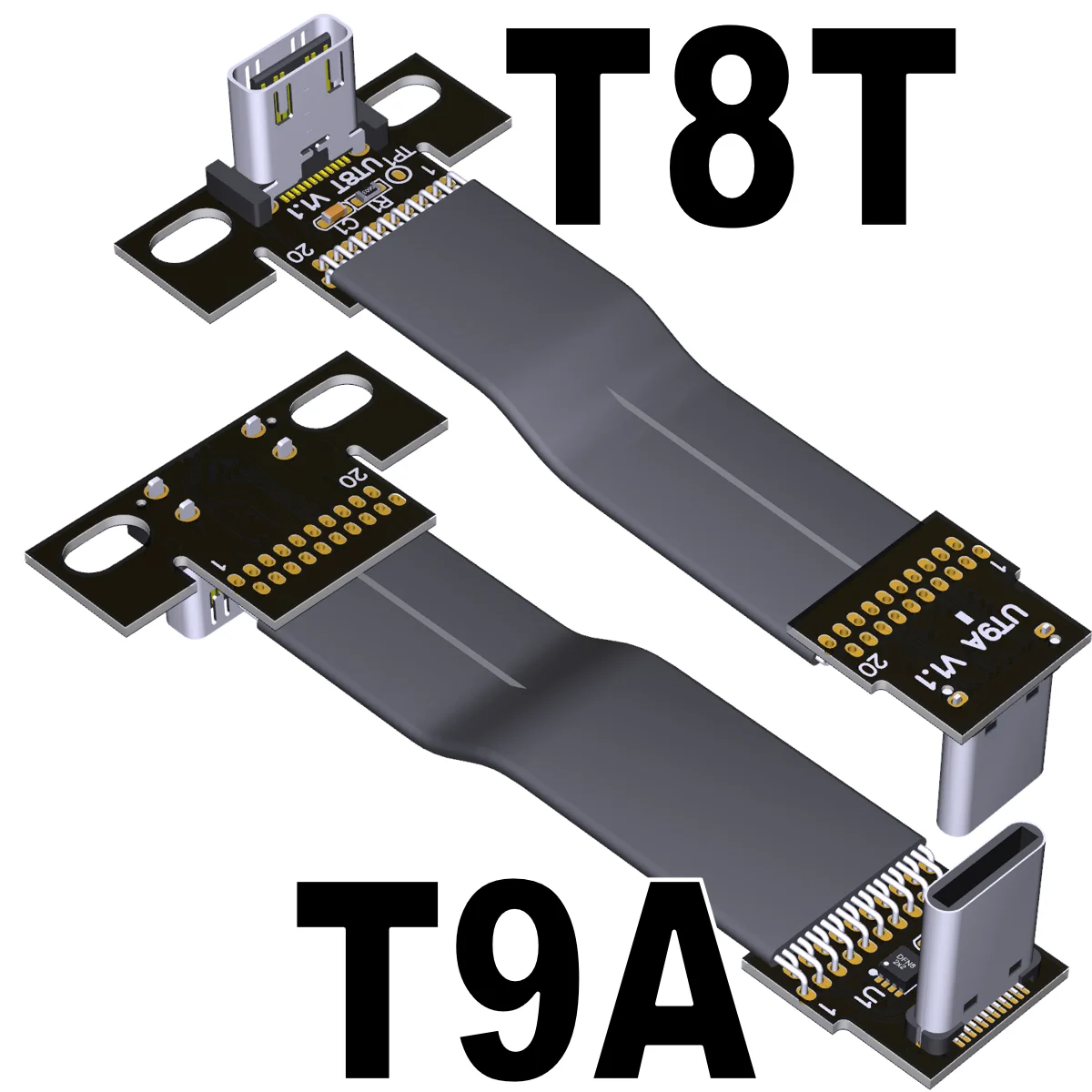

Conector hembra tipo C en ángulo T8T con 2 orificios de posicionamiento
Conector macho tipo C en ángulo T9A
El modelo con-NC indica que no hay chip e-mark; El modelo con + BK indica deflector PCI.
Nota 2: ancho de banda de velocidad: La longitud del cable admite velocidad gen2 dentro de 50cm, velocidad gen1 dentro de 3 metros.
Nota 3:¿Cuál es la diferencia entre el modelo de producto T6A/T9A/T8T con chip y sin chip?
El chip T6A/T9A/t8tcon se refiere al PCB con chip RT1710 e-mark de rittek, que admite 3A de alta corriente, hasta 5A. La compatibilidad, escalabilidad y seguridad son relativamente buenas. Admite modo alternativo, mensaje definido por el proveedor (USB PD)
La versión T6A-NC/T9A-NC/T8T-NC sin chip solo es adecuada para uso general y no admite alta corriente. La función de transmisión de datos USB todavía se puede utilizar normalmente.
Imagen del producto:

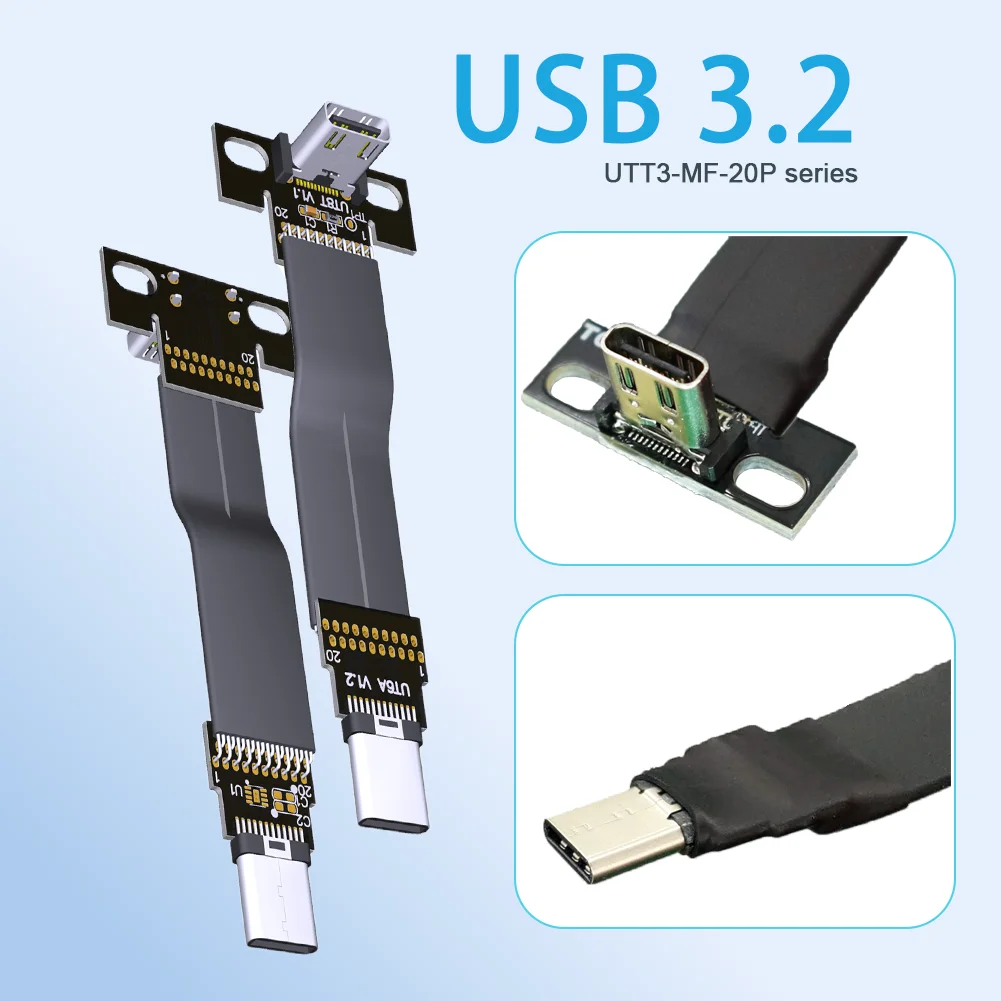

Foto real del producto:
Resumen de problemas técnicos:
No, para purificar la transmisión de la señal y evitar que el cable se caiga, nuestros conectores de cable y PCB están soldando y protegidos por la funda del tubo Termocontraíble,. Así que el producto no se puede separar.
¿Grosor del Cable? ¿Se puede doblar?
El espesor del cable es de 1,4mm, y se puede doblar y doblar sin afectar el uso.
¿Hay algún blindaje EMI para el Cable?
Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar la perturbación y la degradación del rendimiento, Y reduce el peso del extensor.

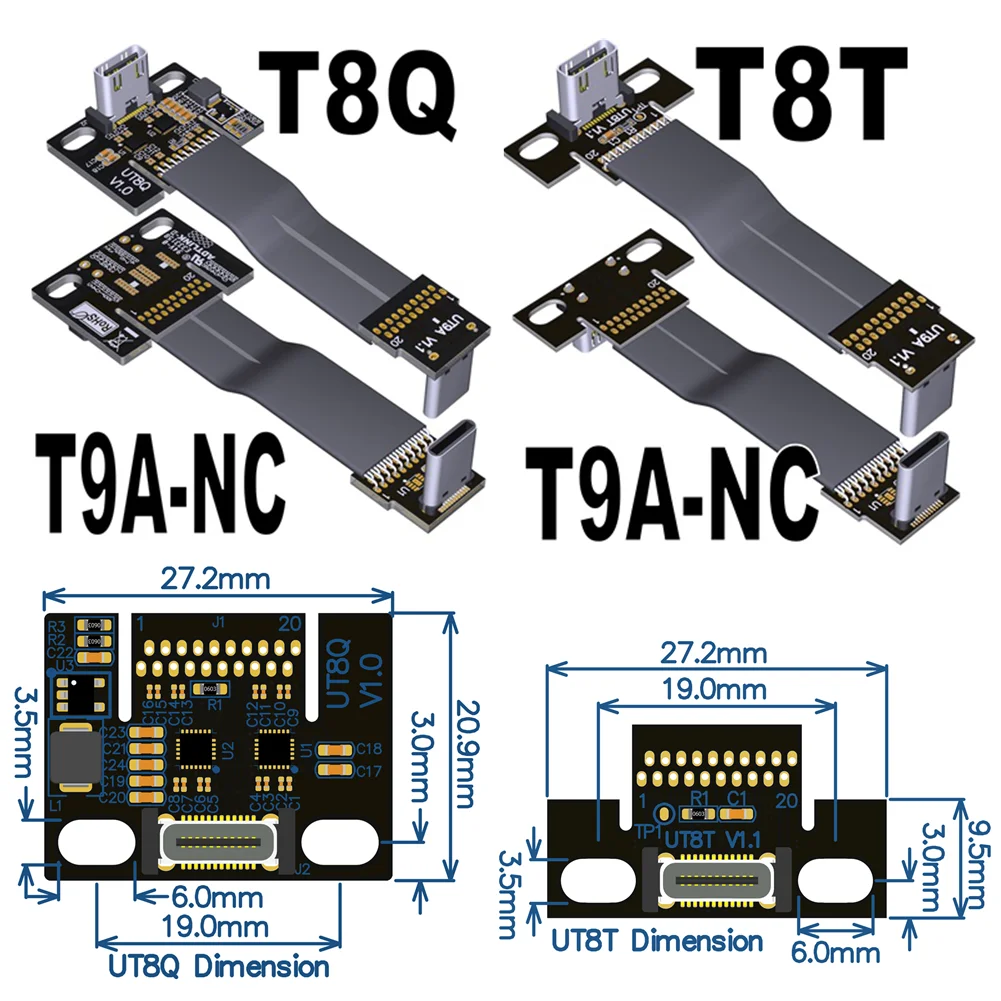

¿Cuál es la diferencia entre el modelo UT8T/UT8Q?
El modelo UT8T no tiene chip, y la atenuación de la señal después de que los dos cables USB estén conectados en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.
Modelo UT8Q con chip usando diodos/Repetidor de controladores de Pericom IC, que regenera la señal y mejora la calidad de la señal. Para reducir la incidencia de errores de transmisión de señal, consulte el siguiente diagrama:
