Descripción
EG8010 es digital, la función trae muy bien su propio control de tiempo muerto del chip generador inversor de onda sinusoidal pura, utilizado en la estructura de conversión de energía de dos etapas o en la arquitectura Boost del transformador de frecuencia de potencia de una sola etapa, Un oscilador de cristal externo de 12MHz, para lograr una alta precisión, y la distorsión armónica es muy pequeña, inversor de onda sinusoidal pura de 50Hz o 60Hz ASIC. El chip utiliza tecnología CMOS, la integración interna del generador sinusoidal SPWM, el circuito de control de tiempo muerto, el rango del factor multiplicador, el circuito de arranque suave, el circuito de protección, interfaz de comunicación en serie RS232 y un módulo de controlador LCD en serie 1602 funciones. Características:
-Fuente de alimentación única de 5V
-Los pines configuran cuatro tipos de frecuencia de salida de onda sinusoidal pura: frecuencia fija 50Hz onda sinusoidal pura; 60Hz onda sinusoidal pura de frecuencia fija; La frecuencia de onda sinusoidal pura de 0-100Hz es ajustable; la frecuencia de onda sinusoidal pura de 0-400Hz es ajustable.
Modulación unipolar y bipolar
-Viene con control deadband, pin establecido 4 tiempo deadband: 300NS deadband; 500nS deadband; 1.0uS deadband; 1.5uS deadband.
-Oscilador de cristal externo de 12MHz
-Frecuencia portadora PWM 23,4 KHz
-Voltaje, corriente, retroalimentación de temperatura en tiempo real
-Protección contra sobretensión, subtensión, sobrecorriente y sobrecalentamiento
-Pin de modo de arranque suave que establece el tiempo de respuesta de 1S
-Comunicación en serie para configurar el voltaje de salida, la frecuencia y otros parámetros externos
-Puerto serie externo 128*32 módulo LCD 1602 muestra el voltaje, la frecuencia, la temperatura y la corriente eléctrica del inversor y otra información; Aplicaciones:
-Inversor monofásico de onda sinusoidal pura
-Inversor PV
-Inversor de energía eólica
-Sistema de alimentación ininterrumpida UPS
-Sistema generador digital
-Alimentación IF
-Controlador de velocidad del motor monofásico
-Inversor monofásico
-Atenuador de onda sinusoidal
-Regulador de onda sinusoidal
-Generador de onda sinusoidalDescripción del LCD:
Aviso: LCD no contiene cable
En el uso de la pantalla LCD, la placa de controlador de conexión EGS002 y el cable LCD deben usar un cable blindado, de lo contrario. Inversor, el entorno de alta corriente de alto voltaje interferirá seriamente con el funcionamiento de la placa de transmisiónPaquete incluido:

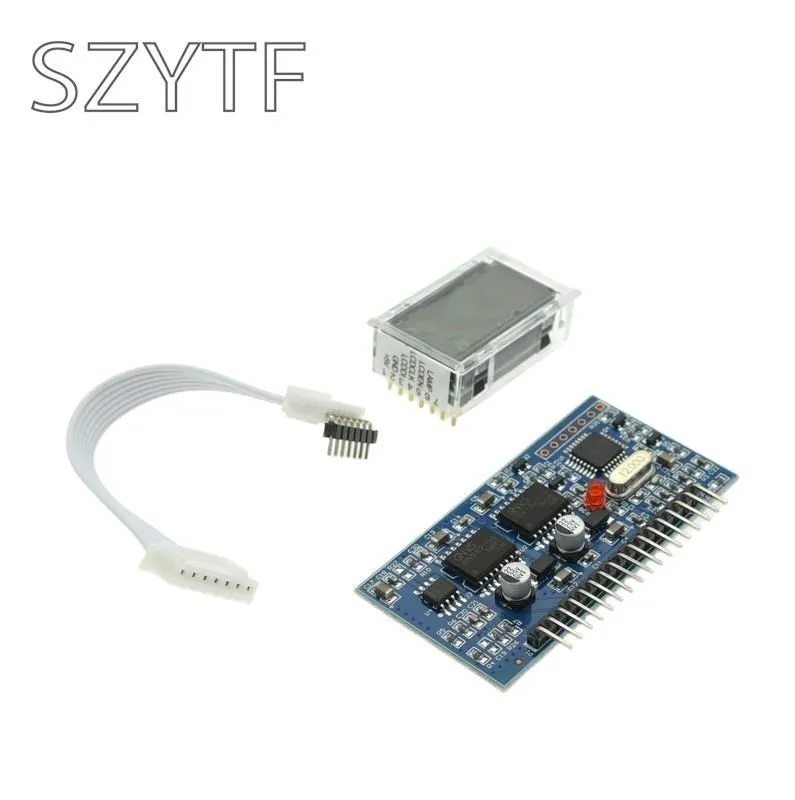

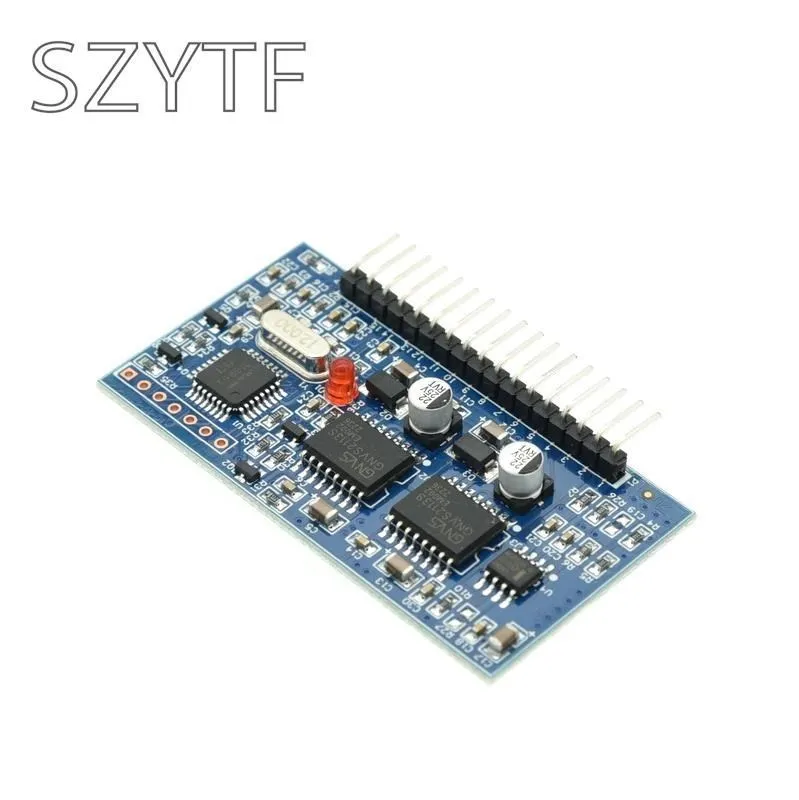

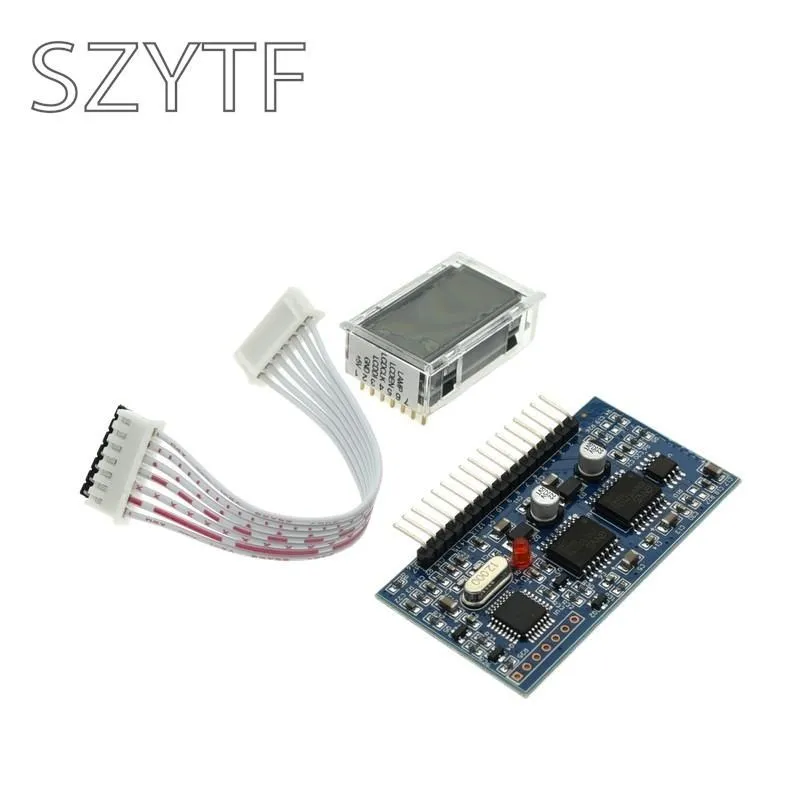

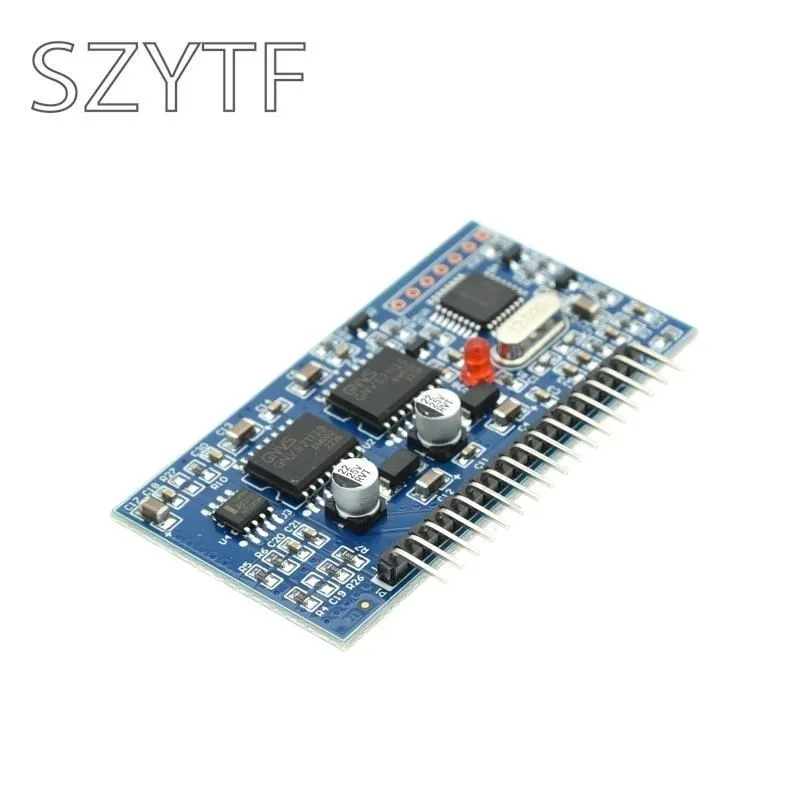

1x Placa de controlador inversor de onda sinusoidal pura
1x LCD
