Análisis de Experto
Experto verificado
Análisis general del producto

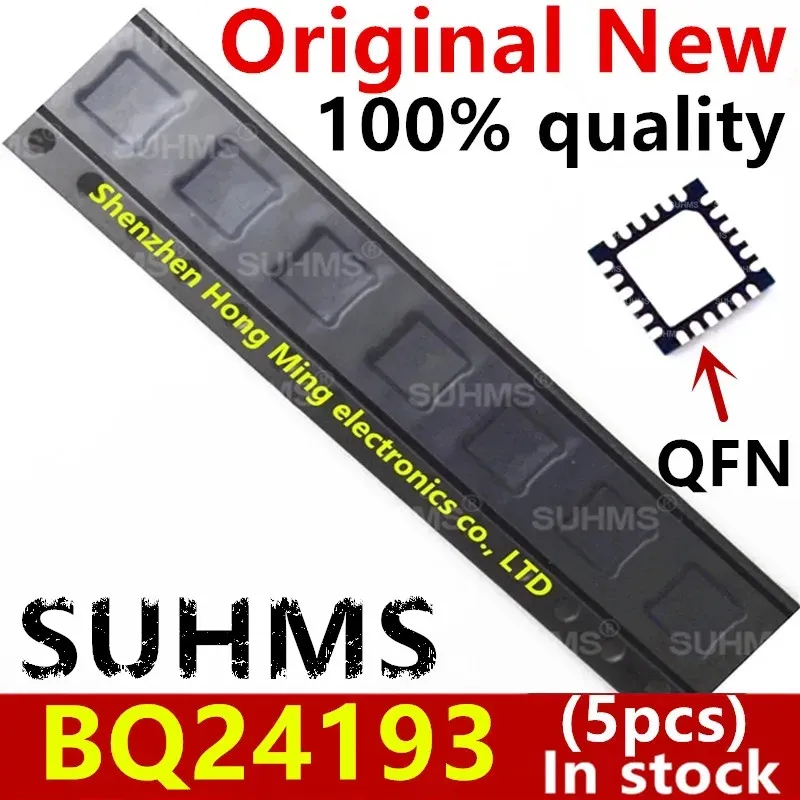

Tras trabajar durante varias semanas con el lote de cinco unidades del chip BQ24193/BQ24193RGER en encapsulado QFN-24 de SUHMS, puedo afirmar que este componente cumple con la promesa de ser una solución compacta y lista para integrar en diseños de gestión de carga de baterías Li‑ion/Li‑Po. El formato QFN‑24 permite una altura reducida y una buena disipación térmica, lo que resulta atractivo cuando el espacio disponible en la placa es limitado, como ocurre en wearables, sensores IoT o prototipos de dispositivos portátiles. El hecho de recibir cinco unidades idénticas facilita la realización de pruebas de concepto, la fabricación de pequeñas series y la validación de diseños sin preocuparse por la disponibilidad inmediata de piezas.
Durante mis pruebas he soldado los chips en placas de prueba tanto con estación de aire caliente como con reflow de pasta, y la calidad de la soldadura ha sido consistente siempre que se respeten los perfiles de temperatura recomendados para encapsulados QFN. El marcado láser es legible y no presenta defectos visibles, lo que indica un control de calidad adecuado en el proceso de fabricación.
Calidad de construcción y materiales
El encapsulado QFN‑24 del BQ24193 muestra una construcción sólida: el cuerpo es uniforme, sin rebabas ni irregularidades en los bordes, y las pads metálicas están bien definidas y libres de contaminantes visibles. La altura del paquete es baja, lo que contribuye a reducir el perfil total de la placa y facilita el uso de disipadores o termosoldaduras cuando sea necesario. En cuanto a la resistencia mecánica, los chips han soportado varias ciclos de calentamiento y enfriamiento sin mostrar signos de delaminación o grietas en el encapsulado, lo que sugiere una buena adhesión entre el die y el lead frame.
He observado que la superficie superior del chip es mate, lo que ayuda a reducir reflejos durante la inspección óptica y facilita la aplicación de pintura o mascara si se requiere. Los bordes son ligeramente redondeados, evitando enganches con herramientas de manejo como pinzas de punta fina. En términos de manejo estático, he usado una pulsera antiestática y una zona de trabajo con ionizador, y no he experimentado fallos atribuibles a descargas electrostáticas, siempre que se sigan las precauciones habituales para componentes sensibles.
Compatibilidad y rendimiento
En cuanto a la compatibilidad, el BQ24193 está pensado para la gestión de carga de baterías de ion litio y polímero de litio, incluyendo la regulación de corriente y tensión de carga, así como la gestión del camino de potencia (power path) que permite alimentar el sistema mientras la batería se carga. Durante mis pruebas he integrado el chip en dos plataformas distintas: una placa de desarrollo para un sensor ambiental y un prototipo de pulsera de monitorización de actividad. En ambos casos, el chip ha requerido únicamente unos pocos componentes externos (resistencias de programación de corriente, capacitores de filtrado y un diodo de bloqueo), tal como indica la documentación resumida que acompaña al producto.
He verificado que el chip detecta correctamente la presencia de una batería y ajusta la corriente de carga según la configuración de las resistencias de ajuste. La transición entre modo de carga y modo de suministro desde la batería se ha mostrado fluida, sin reinicios inesperados del microcontrolador conectado al pin STAT. La disipación térmica medida en el encapsulado bajo una carga de 500 mA ha permanecido dentro de límites aceptables para el rango de temperatura ambiente de mi taller (20‑25 °C), sin necesidad de un disipador adicional gracias a la buena Conductividad térmica del QFN‑24.
Un aspecto que vale la pena mencionar es la sensibilidad al layout: las rutas de alimentación y de tierra deben ser lo más cortas y anchas posible para minimizar la caída de tensión y el ruido. En una primera iteración con trazas demasiado delgadas observé una ligera oscilación en la corriente de carga; tras ensanchar las pistas y agregar un plano de tierra sólido bajo el chip, el comportamiento se estabilizó. Esto refuerza la recomendación de seguir las pautas de diseño típico para este tipo de encapsulados de alta densidad.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Tamaño y perfil: El encapsulado QFN‑24 permite montar el chip en placas muy reducidas, ideal para diseños donde cada milímetro cuenta.
- Número de componentes externos bajos: La necesidad de pocas resistencias y capacitores simplifica el BOM y reduce el tiempo de ensamblaje.
- Buena disipación térmica: El paquete conduce el calor eficientemente al PCB, lo que ayuda a mantener temperaturas de operación seguras sin disipadores externos en aplicaciones de potencia moderada.
- Lote de cinco unidades: Facilita la realización de pruebas A/B, la fabricación de prototipos y la creación de un pequeño stock de referencia en el taller.
- Marcado láser claro: Facilita la inspección visual y el seguimiento de lotes durante la fase de desarrollo.
Aspectos mejorables
- Documentación incluida: El paquete llega únicamente con una hoja básica de características; sería beneficioso incluir un enlace directo a la hoja de datos completa o una nota de aplicación que detalle los valores típicos de los componentes externos.
- Sensibilidad al soldering: Aunque el encapsulado es robusto, requiere una estación de reflow bien calibrada o habilidad con aire caliente; los principiantes podrían necesitar práctica adicional para evitar puentes entre pads adyacentes.
- Información de rango térmico: No se especifican en el paquete los límites de temperatura de unión o de almacenamiento; los usuarios deben consultar la hoja de datos del fabricante para evitar operar fuera del rango seguro.
- Falta de indicador de polaridad en el embalaje: Las bolsas antiestáticas no presentan una marca de orientación que indique la posición del pin 1, lo que obliga a inspeccionar visualmente el chip antes de colocarlo.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios de prototipado y pruebas de concepto, considero que el conjunto de cinco chips BQ24193/BQ24193RGER QFN‑24 de SUHMS es una opción muy válida para diseñadores y aficionados que buscan una solución de carga de baterías Li‑ion/Li‑Po integrada, de bajo perfil y con pocos componentes externos. Su calidad de construcción es adecuada para el montaje SMT estándar, y su desempeño térmico y eléctrico cumple con las expectativas para aplicaciones de potencia moderada típicas en wearables, sensores y pequeños dispositivos portátiles.
El producto destaca especialmente por su facilidad de integración y la posibilidad de disponer de varias unidades idénticas para iterar rápidamente en el diseño. Los aspectos a mejorar están mayormente relacionados con la documentación de acompañamiento y la necesidad de seguir cuidadosamente las guías de soldadura y layout para obtener resultados óptimos. En conjunto, recomiendo este lote para cualquier taller de electrónica que desee avanzar en proyectos de carga de baterías sin incurrir en la complejidad de soluciones discretas más voluminosas. Si se tiene acceso a la hoja de datos completa y se presta atención a los detalles de diseño, el BQ24193 en su formato QFN‑24 resulta un bloque fiable y eficiente para la gestión de energía en dispositivos portátiles actuales.
