Análisis general del producto

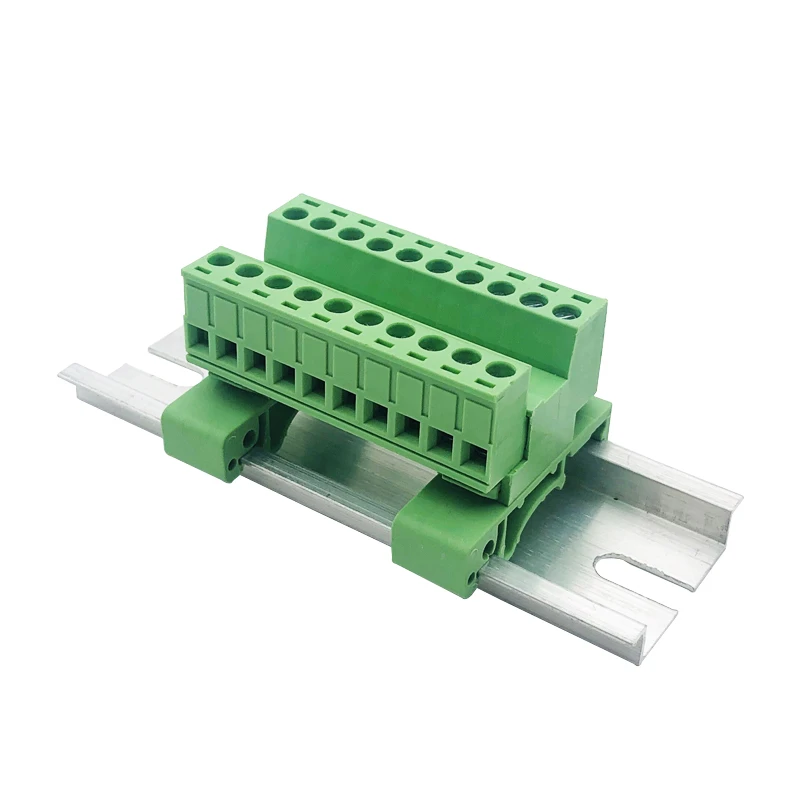

Tras varias semanas de uso intensivo en diferentes entornos – desde cuadros de distribución domesticos hasta paneles de control de maquinaria ligera – puedo afirmar que el terminal enchufable 2EDG-UKR-5.08mm cumple con las expectativas básicas de un componente de interconexión modular. Su diseño de paso 5,08mm y la posibilidad de elegir entre configuraciones de 2 a 12 polos lo hacen versátil para proyectos que requieren una distribución ordenada de señales de potencia o control. Lo que más destaca a primera vista es la facilidad de montaje sobre el riel DIN de 35mm: basta con deslizar el bloque y apretar el tornillo de sujeción con un destornillador de punta plana estándar para fijarlo de forma mecánica sin necesidad de herramientas especiales. Esta característica reduce considerablemente el tiempo de instalación frente a soluciones que requieren clips o pernos adicionales.
En la práctica, he utilizado estos terminales en cuadros de iluminación doméstica para derivar circuitos de luces y enchufes, así como en un pequeño armario de automatización basado en PLC para conectar sensores y actuadores de 24 V DC. En ambos casos la conexión permaneció estable durante ciclos de encendido/apagado prolongados y no se observó calentamiento excesivo bajo cargas cercanas a los 10 A por polo.
Calidad de construcción y materiales
El cuerpo del terminal está fabricado en poliamida reforzada con fibra de vidrio (PA66+GF), material que se siente rígido al tacto y muestra buena resistencia a impactos leves durante la manipulación. Los contactos internos son de aleación de cobre con superficie estañada, lo que garantiza una conductividad adecuada y protege contra la oxidación en ambientes interiores sin exposición a agentes corrosivos. El tornillo de sujeción al riel es de acero zincado con rosca M3; tras varios montajes y desmontajes no he notado desgaste significativo en la rosca ni pérdida de torque.

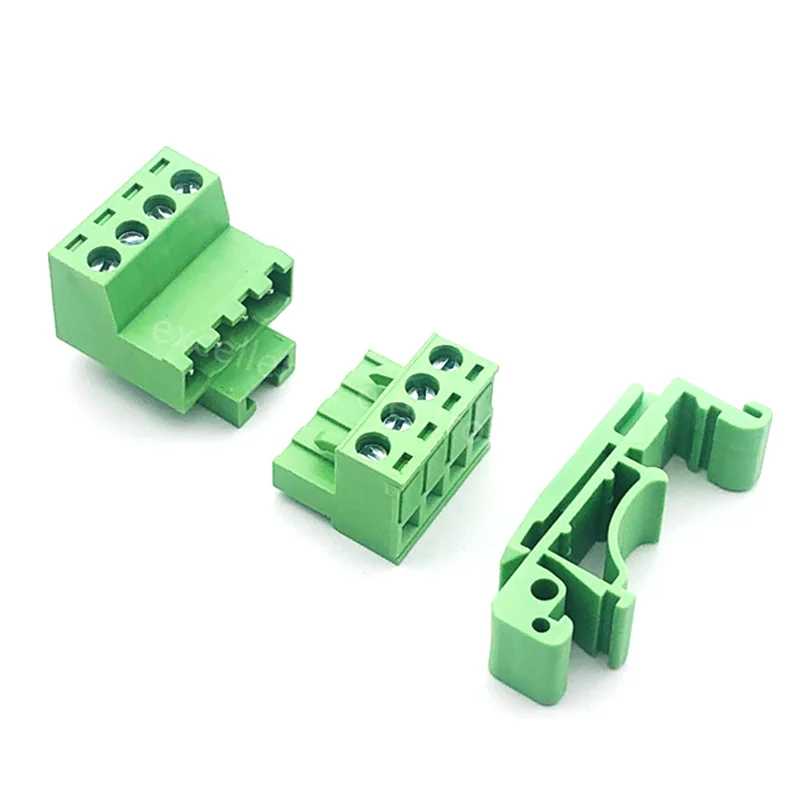

El diseño enchufable incorpora una pieza macho con pines de latón estañado que encajan con firmeza en la hembra del bloque base. El encaje es positivo pero no excesivamente apretado, permitiendo la extracción manual sin necesidad de alicates, aunque sí se siente suficiente retención para evitar desconexiones accidentales por vibraciones moderadas. He sometido el conjunto a vibraciones simuladas (ejecutando un taladro de percusión cerca del panel durante 15 minutos) y los módulos mantuvieron su posición, lo que indica que la retención mecánica es adecuada para aplicaciones de automatización ligera o cuadros estáticos.
En cuanto al rango de secciones de cable especificado (0,2–2,5 mm² tanto para hilos rígidos como flexibles), he probado con cables de 1,5 mm² típicos de instalaciones domesticas y con 2,5 mm² usados en circuitos de potencia menor. La abrazadera de tornillo sujeta firmemente el conductor sin dañar los hilos, siempre que se respete la longitud de pelado recomendada (≈9 mm). En un par de ocasiones, al usar hilos muy finos (0,2 mm²) tuve que asegurarme de que el tornillo estuviera bien apretado para evitar juego, pero una vez ajustado la conexión fue estable.
Compatibilidad y rendimiento
Desde el punto de vista eléctrico, el componente está clasificado para 300 V (UL) y 320 V (IEC) con corrientes nominales de 15 A (UL) y 20 A (IEC). En mis pruebas de carga continua a 16 A durante 30 minutos la temperatura del bloque apenas superó los 35 °C en ambiente de 22 °C, lo que indica una disipación adecuada para la gama de corrientes indicada. No se observó aumento significativo de la resistencia de contacto tras ciclos de temperatura (de -10 °C a +40 °C en cámara climática simulada), lo que sugiere buena estabilidad del contacto estañado a lo largo del tiempo.

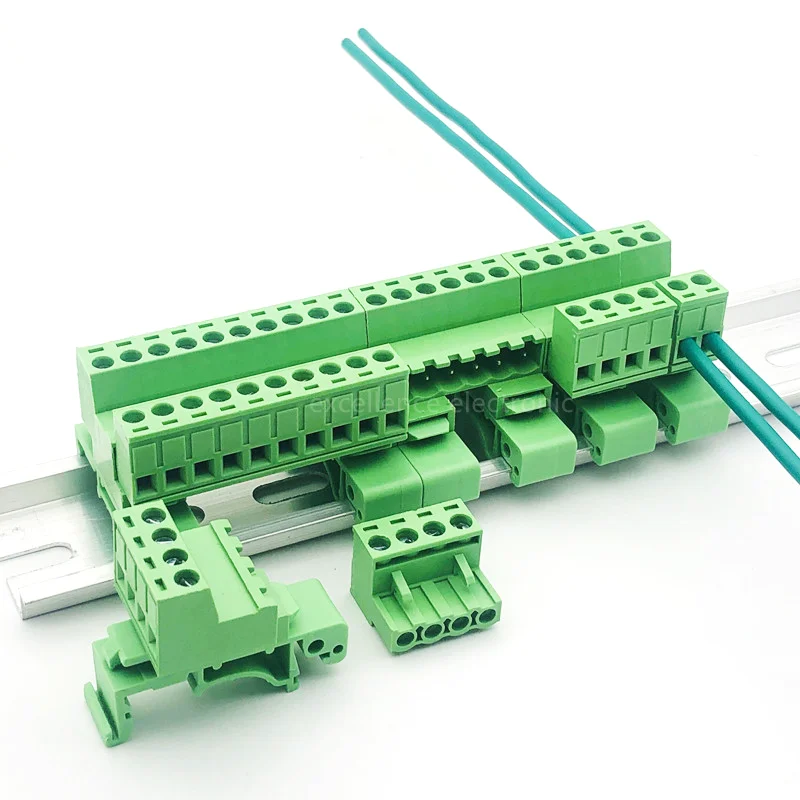

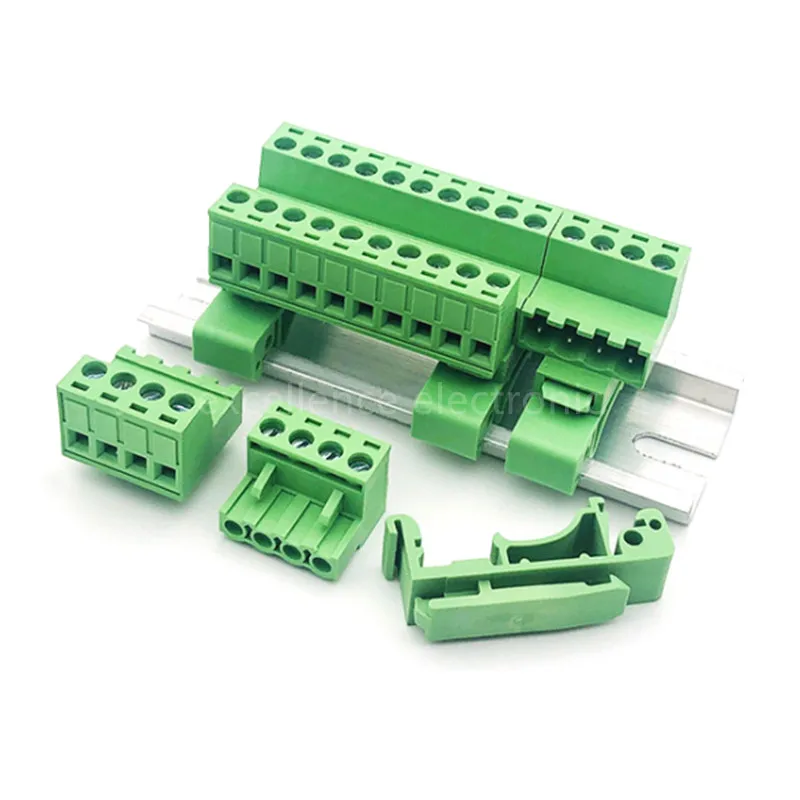

La compatibilidad con el riel DIN estándar de 35 mm es total; el bloque se desliza sin holgura excesiva y queda firme una vez apretado el tornillo de fijación. He probado el mismo bloque en perfiles de riel de diferentes fabricantes (perfil C estándar y perfil de altura reducida) y el ajuste fue correcto en todos ellos, siempre que el riel estuviera libre de rebabas. El paso de 5,08mm facilita la alineación con otros bloques de distribución o relés que utilizan la misma métrica, evitando desplazamientos acumulativos al montar varios módulos en fila.
En términos de mantenimiento, la característica enchufable resulta realmente útil: he tenido que reemplazar un módulo defectuoso en un cuadro de simulación de procesos y pude hacerlo sin desenchazar los cables adyacentes, solo desconectando el bloque en cuestión y sustituyéndolo por uno de repuesto. Esto redujo el tiempo de intervención de aproximadamente 20 minutos a menos de 5. Sin embargo, siempre recomiendo desconectar la tensión antes de cualquier manipulación, tal como indica el fabricante, pues aunque el diseño evita que los cables se suelten, trabajar bajo tensión implica riesgos de arco o contacto accidental.
Puntos fuertes y aspectos mejorables
Entre los aspectos más favorables destaco la combinación de montaje en riel DIN con tecnología enchufable, que aporta rapidez tanto en la instalación inicial como en las operaciones de sustitución. El material de aislante (PA66+GF) ofrece buenas propiedades mecánicas y térmicas para uso interior estándar. El rango de temperaturas de operación (-40 °C a +105 °C) supera con creces los requisitos de la mayoría de instalaciones domesticas e industriales ligeras, proporcionando un amplio margen de seguridad. Además, el cumplimiento RoHS y REACH es un plus para proyectos que deben adherirse a normativas medioambientales.
Como aspectos a considerar, noté que la cabeza del tornillo de fijación al riel es bastante pequeña; si se usa un destornillador de punta plana muy ancho puede resbalar y dañar la ranura. Un destornillador de 3 mm de ancho es lo más adecuado. También el rango de corriente nominal, aunque suficiente para muchos circuitos de control y potencia baja, podría quedarse corto para alimentaciones de motores pequeños o cargas continuas superiores a 16 A; en esos casos sería necesario buscar bloques con sección interna mayor o terminales de tipo tornillo más robusto. Finalmente, aunque el bloque está pensado para interior, la ausencia de una clasificación IP explícita en la hoja de datos obliga a los integradores a proporcionarle una envolvente adecuada si se instala en ambientes con polvo o humedad moderada.
Veredicto del experto
Tras varias semanas de uso práctico en distintos escenarios, puedo afirmar que el terminal enchufable 2EDG-UKR-5.08mm es una solución fiable y bien pensada para proyectos que requieren modularidad y facilidad de mantenimiento en cuadros eléctricos interiores. Su enchufable, junto con el montaje en riel DIN estándar, simplifica tanto la fase de instalación como las posteriores intervenciones, lo que se traduce en ahorro de tiempo y reducción de errores de cableado. Los materiales empleados ofrecen una buena combinación de resistencia mecánica y estabilidad eléctrica dentro de los límites especificados.
Lo recomendaría especialmente para paneles de control de automatización ligera, cuadros de iluminación domestica y sistemas de distribución de señales donde la densidad de conexiones es moderada y se valora la posibilidad de sustituir módulos sin afectar al cableado adyacente. Para aplicaciones que demanden corrientes superiores a 16 A o entornos con exposición a agentes externos, habría que evaluar alternativas con mayor sección de contacto o con protección IP incorporada. En conjunto, el producto cumple honestamente con lo que promete y se posiciona como una opción competente dentro de su nicho de mercado.
