Análisis general del producto

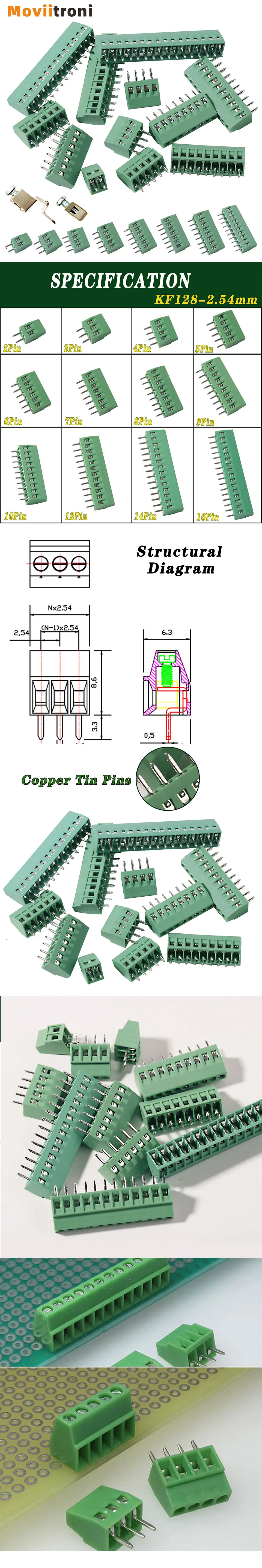

El KF128 es un bloque de terminales para montaje en PCB pensado para conectar conductores de forma desmontable. Su principal ventaja práctica es evitar soldar cada cable directamente a la placa: basta con fijar el conductor mediante el tornillo y retirarlo cuando haya que sustituir un módulo, revisar el cableado o modificar un prototipo.
El paso indicado es de 2,54 mm y hay configuraciones desde 2 hasta 16 polos. Esa separación es habitual en placas y prototipos compactos, pero no debe darse por compatible solo porque el conector tenga el aspecto adecuado: hay que contrastar el paso y la disposición de los taladros con el diseño de la PCB. Además, algunas fichas comerciales del KF128 muestran datos discordantes, incluso referencias a un paso de 5 mm, así que conviene verificar la variante concreta antes de encargarla.
Lo considero especialmente útil para placas de control, sensores, pequeños módulos de alimentación y montajes de laboratorio en los que interese poder desconectar líneas sin desoldar. No lo elegiría como solución universal para cualquier cableado: los límites eléctricos, el calibre del conductor y la calidad del montaje son determinantes.
Calidad de construcción y materiales
El cuerpo verde facilita localizar el conector en una placa y distinguirlo de otros componentes. Los pines se especifican como de cobre y la conexión se realiza mediante tornillos. En este formato, el resultado depende mucho de dos detalles: que los pines queden bien alineados y soldados a la PCB, y que el tornillo apriete el conductor sin cortarlo ni dejarlo flojo.
Para montarlo, usaría un destornillador que encaje correctamente en la cabeza del tornillo y evitaría aplicar fuerza excesiva. Un apriete insuficiente puede generar una unión inestable; uno excesivo puede dañar el mecanismo o deformar el conductor. Si el cable es multifilar, resulta importante que no queden hebras sueltas fuera de la zona de sujeción. Una puntera puede ordenar el extremo, siempre que sea adecuada para el terminal y el calibre utilizados.
La resistencia de contacto indicada como 20 MΩ merece una comprobación antes de tomarla como dato válido: una resistencia de ese orden no resulta coherente con una conexión eléctrica de baja resistencia. No la usaría para calcular pérdidas, caída de tensión o calentamiento sin una ficha técnica fiable del fabricante. También he encontrado diferencias entre listados en cuanto al rango de cable: se indican tanto 26–16 AWG como 26–18 AWG.
Compatibilidad y rendimiento
El dato de 2,54 mm es el primer punto que comprobaría en el plano de la placa. También revisaría la anchura del cuerpo y la separación libre respecto a componentes próximos: en una PCB compacta, el destornillador necesita espacio para acceder a los tornillos, y los cables conectados requieren margen para salir sin forzar la unión.
La ficha del producto señala 150 V y 6 A como valores nominales, además de un rango térmico de −40 °C a +105 °C. No interpretaría esos máximos como garantía de que cualquier montaje pueda trabajar continuamente a 6 A. La corriente admisible en la práctica depende también del conductor, la longitud de las pistas, la ventilación, la temperatura ambiente y la calidad de las soldaduras. En una placa que alimente motores, tiras de iluminación u otras cargas, dimensionaría con margen y comprobaría la temperatura durante el uso real.
En un montaje de banco con un microcontrolador, por ejemplo, este tipo de bloque puede ordenar varias señales o líneas de alimentación y facilitar cambios rápidos durante las pruebas. Para un controlador instalado en una caja, en cambio, planificaría la sujeción de los cables para que un tirón externo no recaiga directamente sobre los tornillos o las soldaduras. El conector no sustituye a un prensaestopas ni a un sistema de alivio de tensión.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite conectar y retirar cables sin desoldarlos.
- El formato de 2,54 mm puede encajar en diseños compactos, si coincide con la huella de la PCB.
- Las distintas cantidades de polos facilitan adaptar el bloque al número de conexiones.
- El rango de temperatura indicado es amplio para muchos montajes electrónicos habituales.
Aspectos mejorables:
- Hay que confirmar paso, número de polos y huella antes de comprar; las referencias comerciales consultadas no son totalmente consistentes.
- Las discrepancias en el calibre admitido y la cifra de resistencia de contacto reducen la confianza en los datos eléctricos publicados.
- El formato pequeño puede resultar incómodo con cables gruesos o si el acceso al tornillo queda limitado por otros componentes.
- No es la opción adecuada si la placa requiere otro paso o si la aplicación supera los valores nominales.
Veredicto del experto
Mi valoración es favorable para prototipos y placas de baja o moderada exigencia en las que la conexión desmontable aporte comodidad. Su utilidad reside en facilitar el mantenimiento y las modificaciones, no en ofrecer una solución de potencia para cualquier circunstancia. Antes de integrarlo en un diseño definitivo, contrastaría la huella con una muestra o un plano fiable, confirmaría el calibre admitido y trataría los valores eléctricos con prudencia hasta disponer de documentación consistente.
Durante el mantenimiento, desconectaría siempre la alimentación antes de aflojar o apretar los terminales y revisaría periódicamente que no haya conductores flojos, hilos expuestos ni señales de calentamiento.
