Descripción
descripción

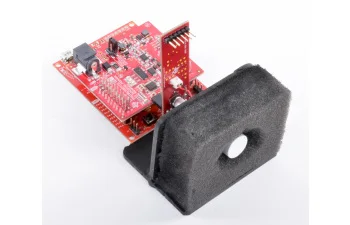

El módulo de evaluación (EVM) PGA460-Q1 es una colección de BOOSTXL-PGA460 y MSP-EXP430F5529LP que permite a los usuarios evaluar completamente el acondicionador de señal del sensor ultrasónico PGA460-Q1 utilizando un sensor abierto.La compatibilidad de los sensores se ha ampliado a sensores abiertos y cerrados que funcionan en el rango de 30-80 kHz y 180-480 kHz.La intensidad del variador se controla generando el nivel máximo de presión sonora en el transformador limitador de corriente o en el modo de accionamiento directo durante la transmisión.El receptor se puede ajustar para filtrar y procesar los datos devueltos para su análisis después de la medición.La GUI EVM PGA460-Q1 asociada se puede utilizar para personalizar, configurar y controlar la configuración ultrasónica y monitorear el rendimiento de la actividad ultrasónica generada.El BOOSTXL-PGA460 incluye un sensor herméticamente sellado accionado por transformador y un sensor de apertura de accionamiento directo (para comparación).
característica
- Compatible con sensores ultrasónicos que operan a frecuencias centrales de 30-80 kHz y 180-480 kHz.
- Puede utilizar la unidad del transformador o el método de accionamiento directo para generar el nivel máximo de presión sonora.
- Puede acceder a todas las interfaces de comunicación proporcionadas por el PGA460-Q1, incluidos: USART, TCI y UART de un solo cable.
- Con una tarjeta hija intercambiable, puede evaluar el tipo de unidad personalizado y los pares combinados de sensores.
- El EVM completamente probado incluye una GUI, una demostración introductoria rápida, una interfaz y firmware USB y una guía detallada del usuario.
