Descripción

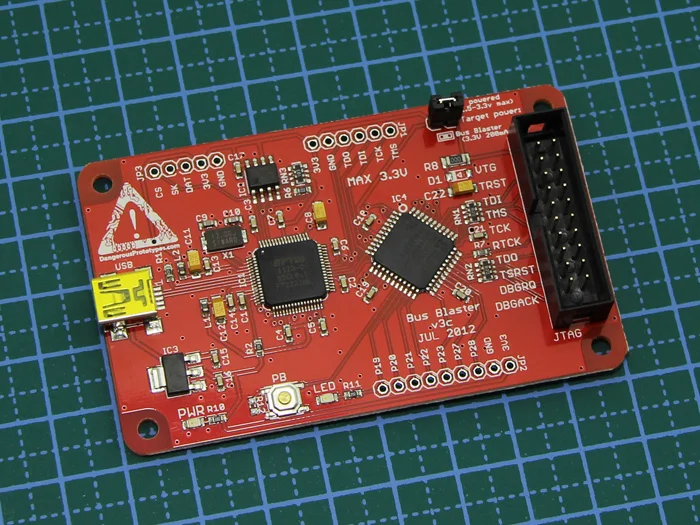

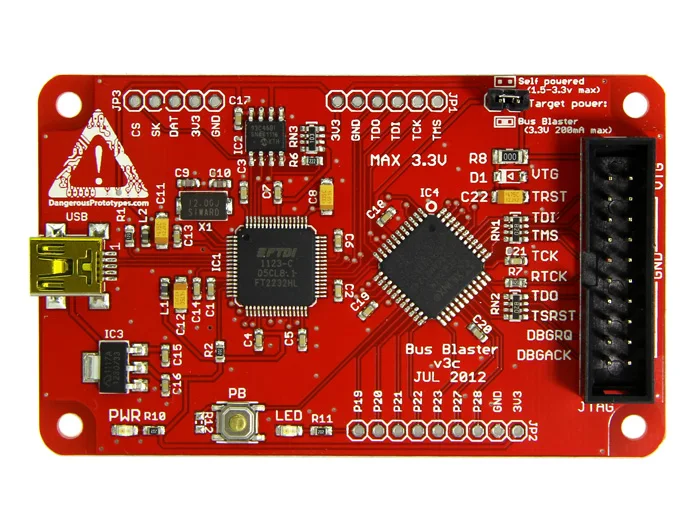

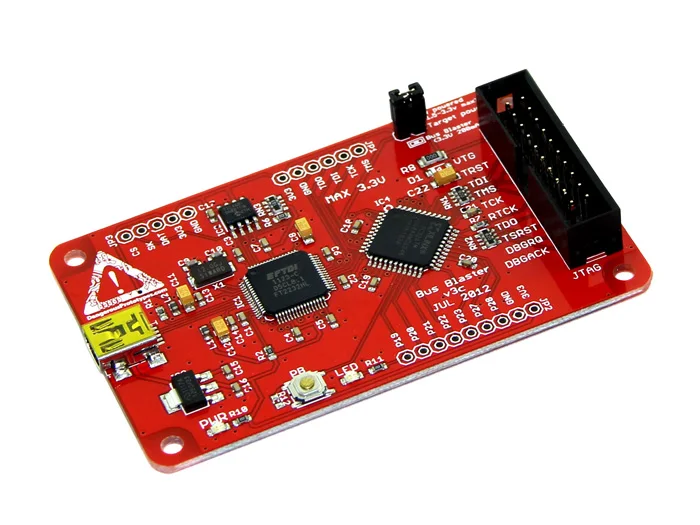

Bus Blaster v3 es un depurador JTAG experimental de alta velocidad de Dangerous Prototypes.
Gracias a un búfer reprogramable, una simple actualización a través de USB hace que Bus Blaster sea compatible
Con muchos tipos diferentes de depurador JTAG en el software de código abierto más popular.
Basado en FT2232H con USB 2,0 de alta velocidad
La interfaz amortiguada funciona con objetivos de 3,3 voltios a 1,8 Voltios
El búfer reprogramable es compatible con múltiples tipos de depurador
Compatible con la configuración del programador 'jtagkey', 'KT-link' en OpenOCD,
UrJTAG, y más
Se envía con imagen de búfer compatible con JTAGkey preprogramada
Debe admitir Serial Wire Debug cuando esté disponible
Placa DE DESARROLLO Mini-CPLD: autoprogramable, pines CPLD adicionales al cabezal
Código abierto (CC-BY-SA)
Actualizaciones en V3:
Instalado en un PCB estándar DP8049 (80x49mm), carcasa disponible aquí
Se agregaron resistencias en serie a los pines de entrada y salida para proteger contra daños y ruido
Salida de reloj FT2232 intercambiada a pin CPLD con función de reloj global para Modo de analizador lógico potencial
