Descripción
Características:
Módulo GPS, brújula de módulo dual
Con brújula electrónica IC HMC5883
Espaciado de 1,25 mm entre el asiento del parche de 6 pines

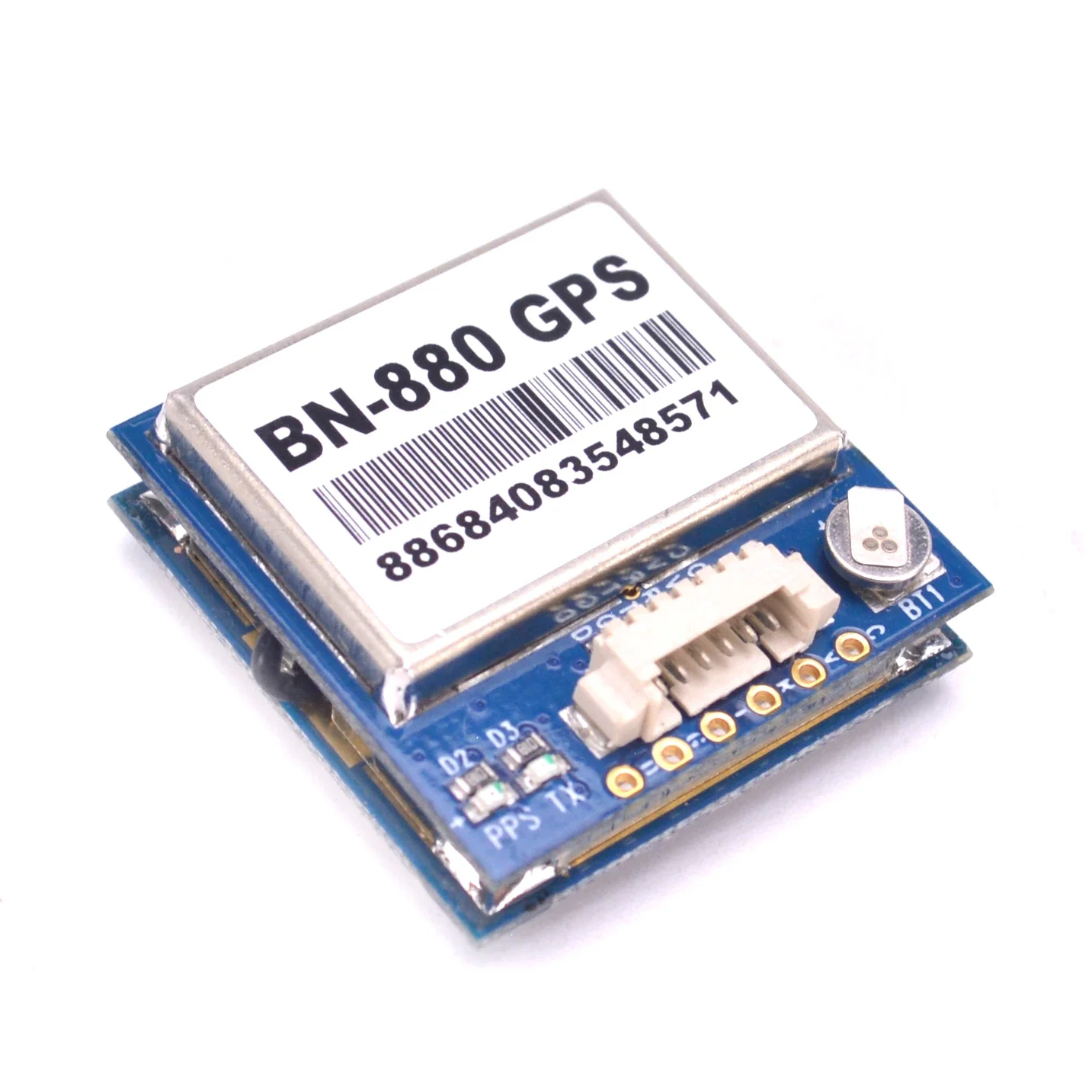

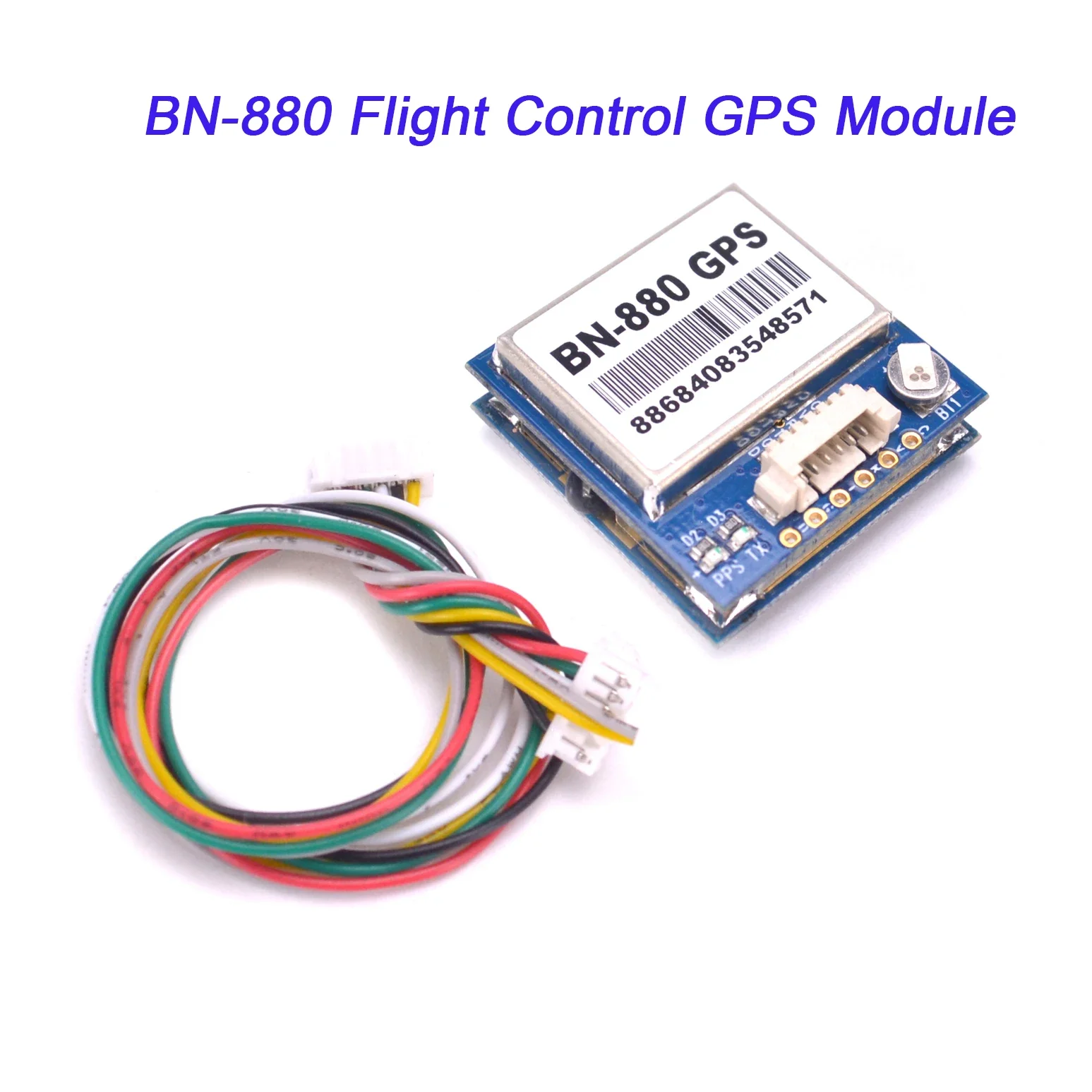

Modelo: BN-880
Fuente de alimentación: voltaje CC 2,8 V ~ 6,0 V, típico: 3,3 V o 5,0 V
Consumo: Captura 50 mA@5 V
Formato de recepción: GPS, GLONASS, BeiDou, QZSS y SBAS
Canal de recepción: 72 canales de búsqueda
Sensibilidad de recepción: trazo -167 dBm
Captura-148dBm
Tiempo de posicionamiento: Arranque en frío: avg26s
Inicio en caliente: agg25s
Inicio en caliente: avg3s
Precisión de posicionamiento de nivel: 2 m con viento abierto
Frecuencia de salida: 1 Hz-10 Hz, predeterminado 1 Hz
Precisión de velocidad: 0,1 m/s (sin ayuda)
Precisión de aceleración: 0,1 m/s (sin ayuda)
Características dinámicas:Altura máxima:18000m
Velocidad máxima: 5153 m/s
Aceleración máxima: 4G
Interfaz UART: Puerto UART: TXDA y RXDA
Velocidad de soporte: 4800bps a115200bps, predeterminado 38400dps
Temperatura de trabajo:-40-+85
Temperatura de almacenamiento:-40-+85

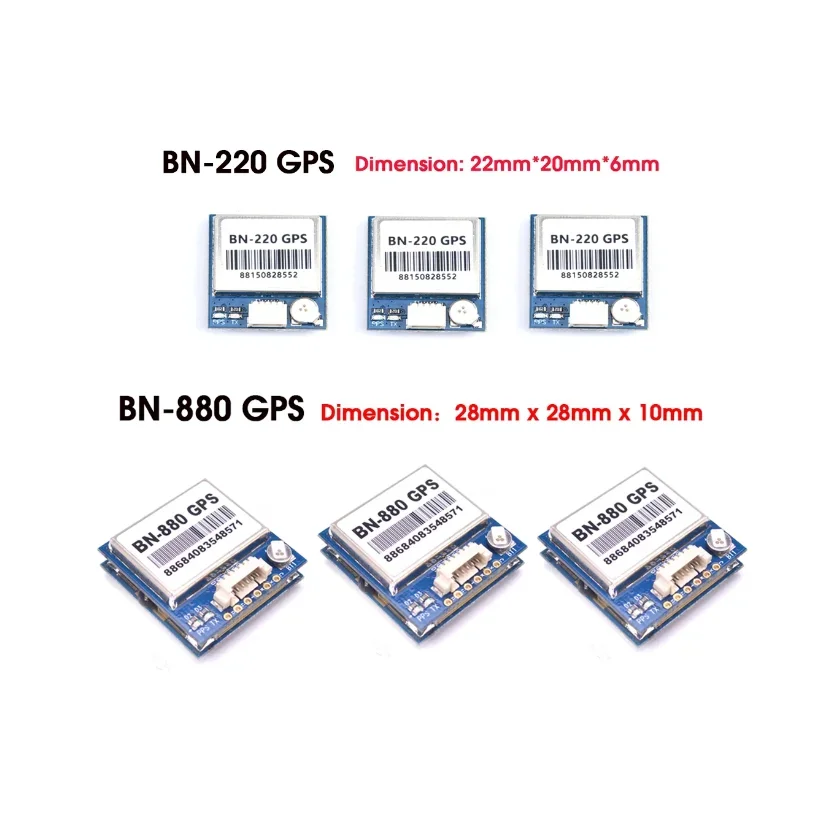

Tamaño: 28 mm x 28 mm x 10 mm
Peso: 10 g
Los pines del módulo: SDA, GND, TX, RX, VCC, SCL
Dejamos un conector para APM adicional. Si necesita usarlo para APM, puede instalar el conector usted mismo o dejarnos un mensaje, lo cambiaremos por usted.¡El conector original es para el tablero de control de vuelo Pixhawk, amigo mío!

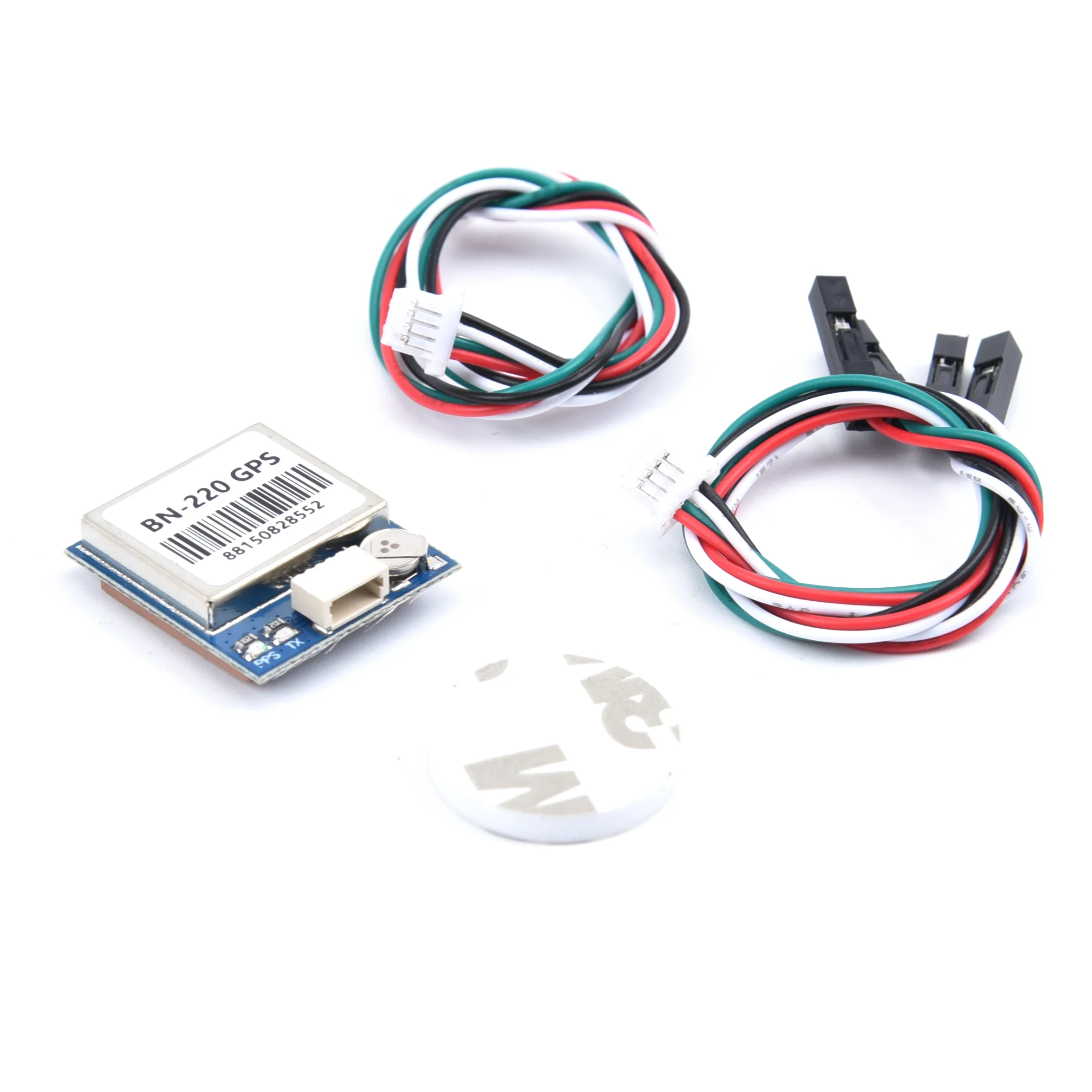

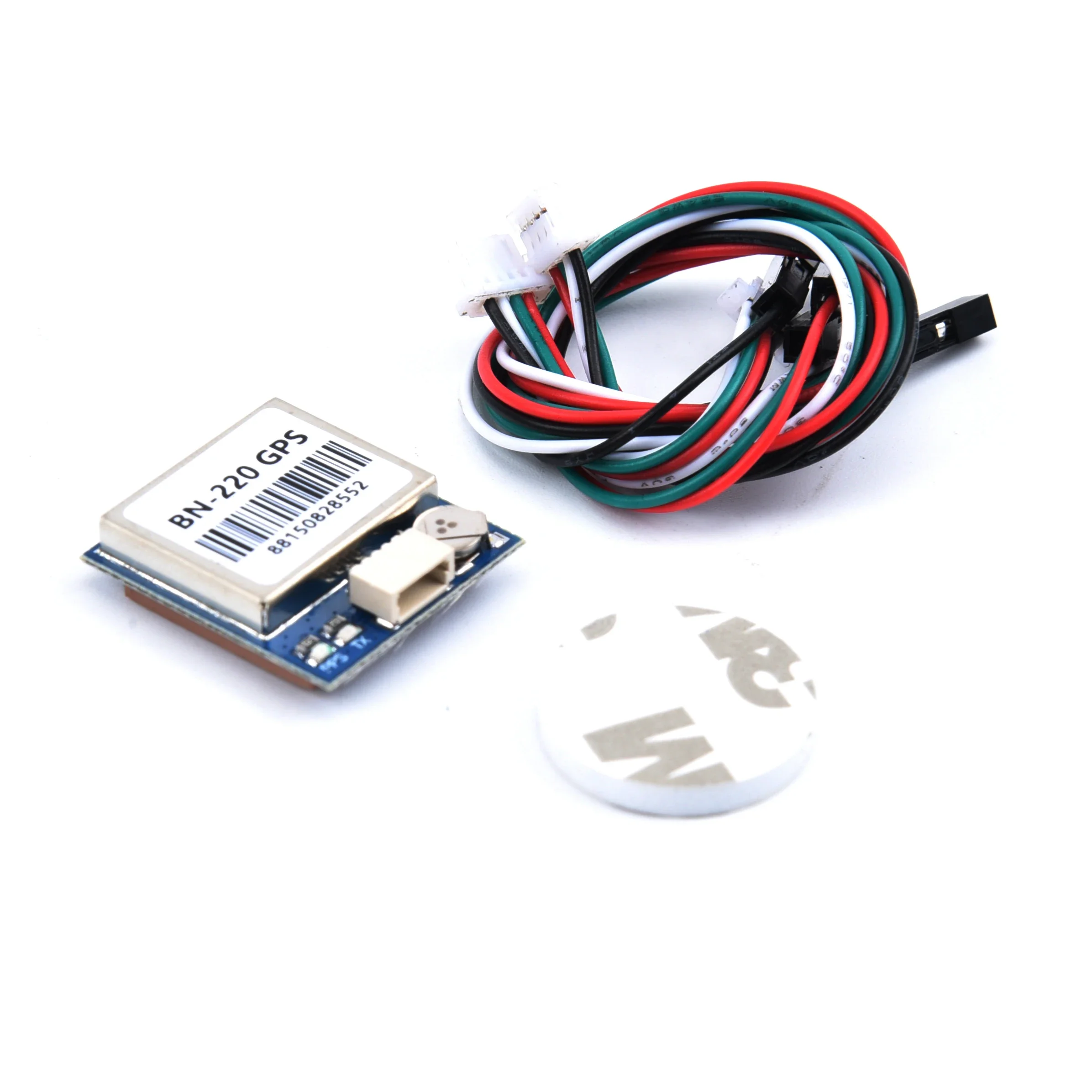

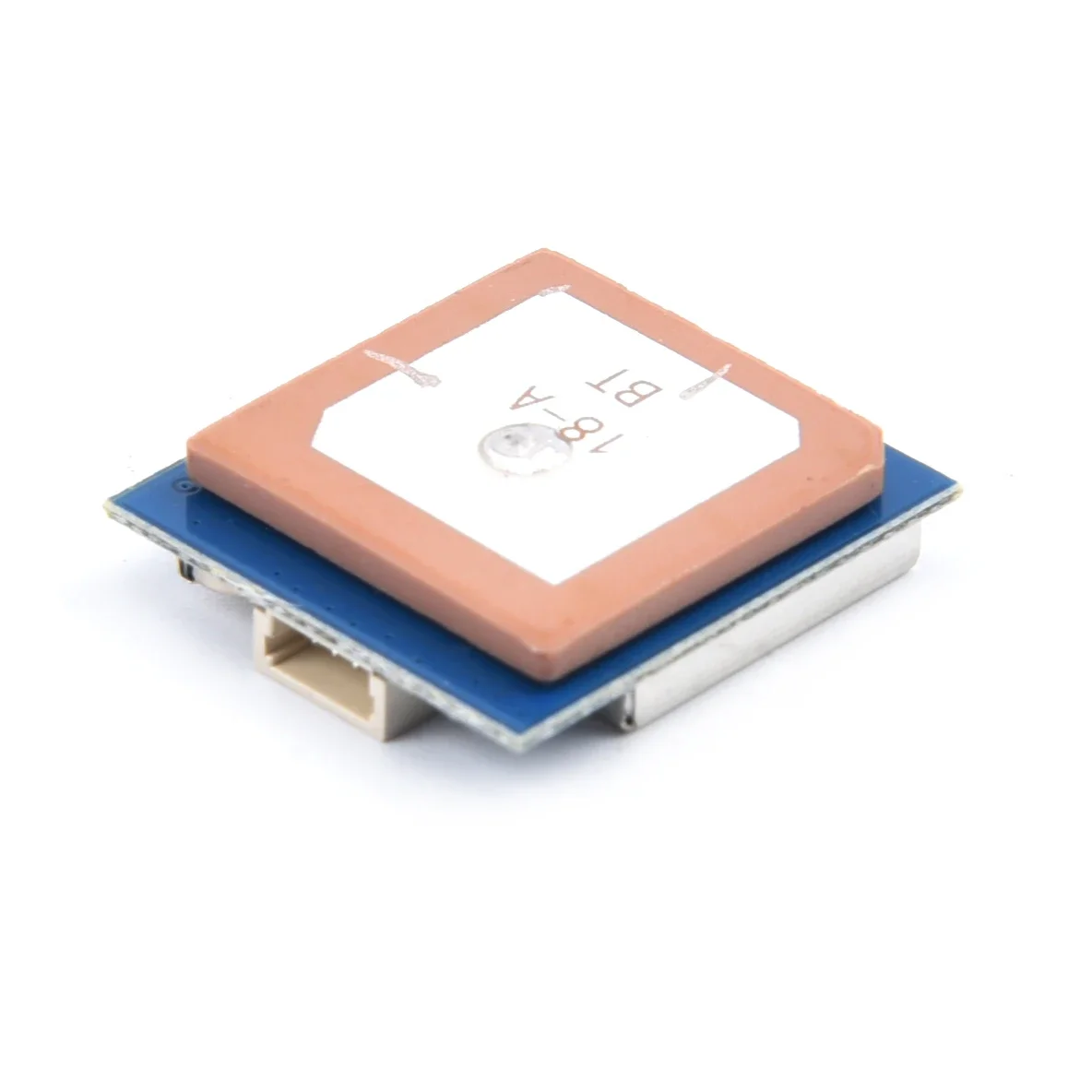

BN-220 Módulo GNSS de nivel TTL de 3,6 V-5.5 V GPS GLONASS Módulo GPS dual FLASH BN220 integrado para controlador de vuelo F3/F4/F7
Modelo: módulo GNSS BN-220
artículo
Descripción
Características eléctricas
Conjunto de chips
M8030-KT
Frecuencia
GPS L1, GLONASS L1, BDS B1, SBAS L1, QZSS L1
Formato de recepción
GPS, GLONASS, BDS, SBAS, QZSS.
GPS predeterminado, GLONASS, SBAS, QZSS.
Canales
72 canales de búsqueda
Sensibilidad
Seguimiento
-167dBm
Reacisición
-160dBm
Arranque en frío
-148dBm
Inicio en caliente
-156dBm
Precisión
Posición Horizontal
Habilitación SBAS CEP 2D RMS de 2,0 m (cielo abierto típico)
Velocidad
0,1 m/seg 95% (SA apagado)
Tiempo
1us sincronizado con la hora del GPS
Tiempo de adquisición
Arranque en frío
26
Inicio en caliente
25s
Inicio en caliente
1s
Salida de datos
Tasa de soporte
4800bps a921600bps, predeterminado 9600bps
Nivel de datos
Nivel TTL
Protocolo de datos
NMEA-0183
Mensaje NMEA
RMC, VTG, GGA, GSA, GSV, GLL
Velocidad de actualización
1 Hz-10 Hz, predeterminado 1 Hz
FLASH
4M FLASH, almacena la configuración permanentemente
Límites operativos
Altitud
50.000 m
Velocidad
515m/s
Aceleración
4 g
Consumo de energía
VCC
Voltaje CC 3,6 V-5,5 V, típico: 5,0 V
Actual
Captura 50 mA/5,0 V
Especificaciones mecánicas
Dimensión
22mm*20mm*6mm
Peso
5,3 g
Conector
Conector de 4 pines de 1,00 mm
Medio ambiente
Temperatura de Operación
-40°C ~ +85°C
Temperatura de almacenamiento
-40°C ~ +105°C
LED
LED incorporado
LED TX: azul.La salida de datos, el LED TX parpadea
LED PPS: rojo.El LED PPS no brilla cuando el GPS no está fijo, parpadea cuando está fijo
Descripción del pin:PIN
Nombre del PIN
E/S
Descripción
1
TIÑO
G
Tierra
2
TX
O
Salida de datos en serie.
3
RX
yo
Entrada de datos en serie.
4
VCC
yo
Entrada de suministro CC 3,6 V - 5,5 V, típico: 5,0 V
El paquete incluye:
(envíalo según tu elección)
