Análisis general del producto

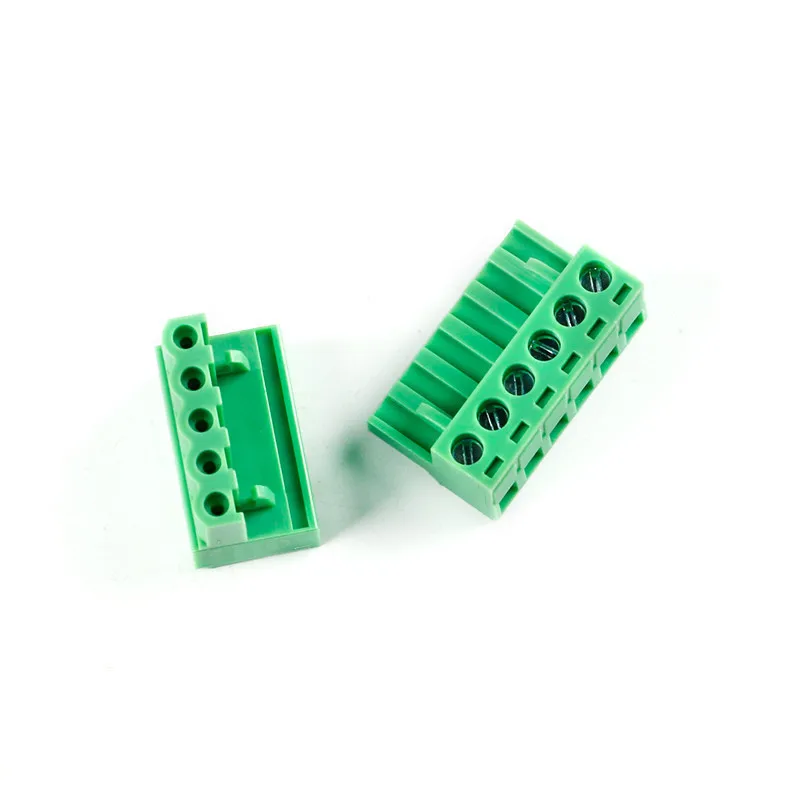

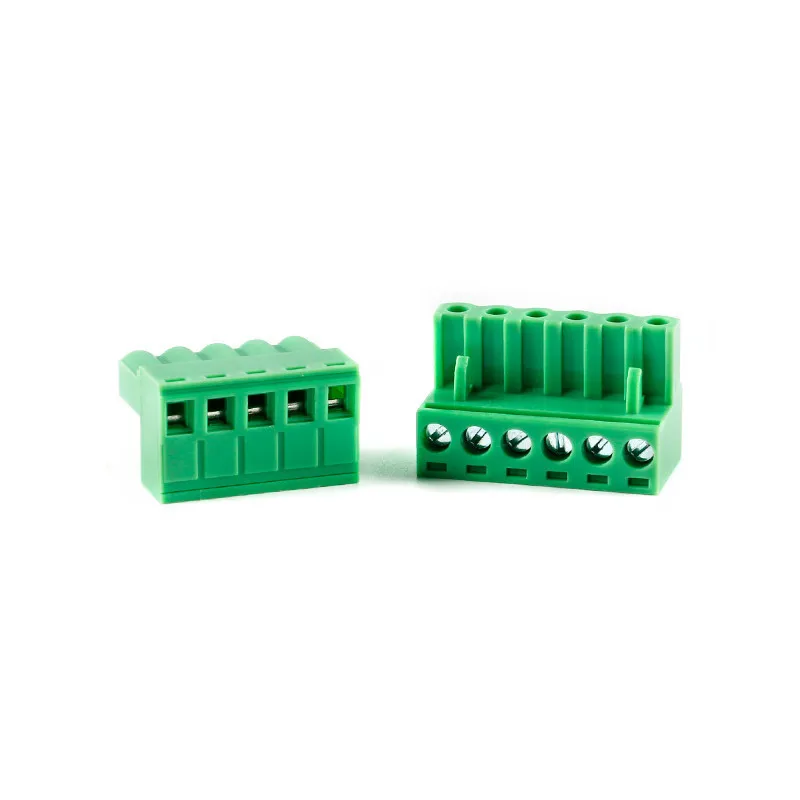

Mi valoración técnica es favorable para un uso concreto: crear una conexión desmontable entre el cableado y una placa diseñada para terminales enchufables de paso 5,08 mm. Es una solución práctica en módulos de control, pequeñas fuentes, interfaces de sensores o prototipos que se revisan con frecuencia. En vez de desoldar conductores cada vez que se modifica el montaje, se puede retirar el bloque de cables de su parte fija en la PCB, siempre que ambas mitades sean realmente compatibles.
No sería riguroso atribuirle semanas de pruebas físicas: con los datos disponibles no se puede confirmar cómo se comportan estas unidades concretas bajo ciclos de conexión, vibración o temperatura. Sí puedo valorar su utilidad y los puntos técnicos que conviene comprobar antes de incorporarlas a un circuito.

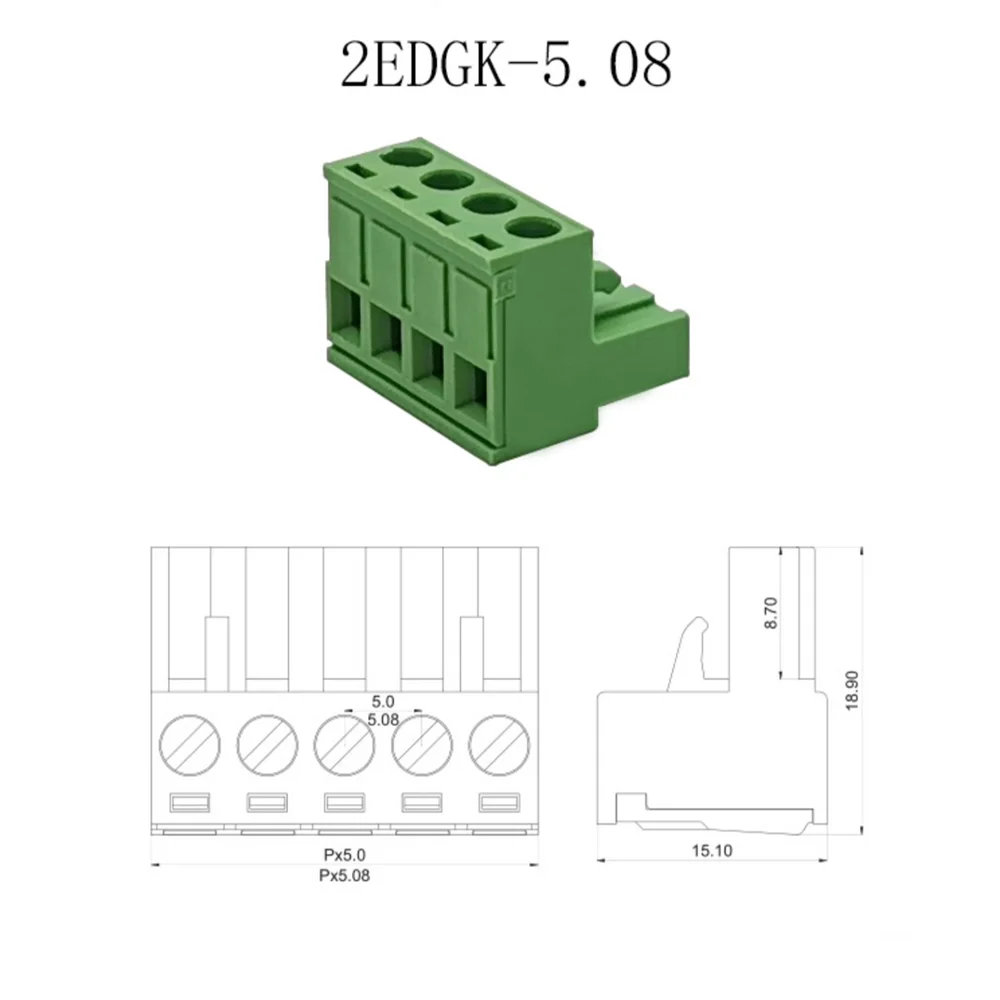

El paso de 5,08 mm es habitual en conexiones de este tipo, pero no basta para asegurar la compatibilidad. También deben coincidir la geometría del conector, la orientación, la retención mecánica y la disposición de los pines de la placa. Una diferencia aparentemente pequeña puede impedir el acoplamiento o dejar una unión inestable.
Calidad de construcción y materiales
No constan la composición del plástico, el material de los contactos, el acabado metálico ni las dimensiones completas. Por tanto, no daría por hecho que el cuerpo sea de una resina concreta ni que los contactos estén estañados. Estos datos son importantes para valorar la resistencia al calor, la corrosión y el comportamiento a largo plazo, sobre todo si el conector se instalará cerca de componentes que se calientan.
La referencia 2EDGK puede abarcar variantes con construcciones y prestaciones distintas. En fichas de modelos de la familia aparecen, por ejemplo, versiones con conexión por tornillo y otras con muelle, además de diferencias en los valores eléctricos publicados. Esas cifras corresponden a referencias concretas y no deben trasladarse automáticamente a un bloque genérico de la misma familia.
En el montaje, el cuerpo debe entrar recto y asentarse sin forzarlo. Si requiere presión excesiva, conviene parar y revisar orientación, paso y número de polos: insistir puede dañar el alojamiento de la PCB o deformar los contactos. También comprobaría visualmente que no haya plástico agrietado, terminales torcidos o rebabas que dificulten el encaje.
Compatibilidad y rendimiento

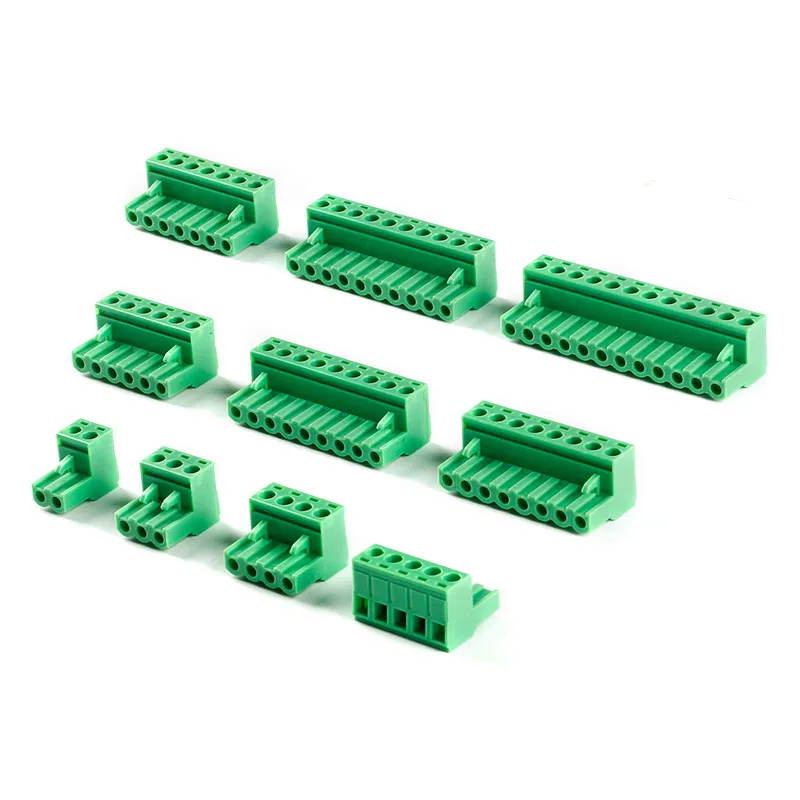

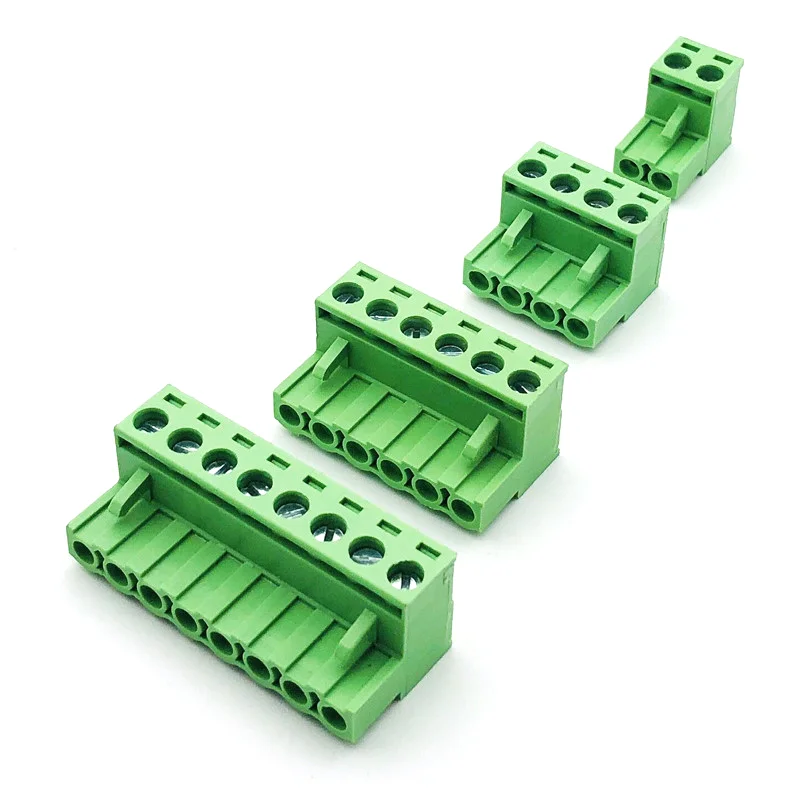

La oferta de configuraciones de 2 a 10 polos permite adaptarse a circuitos con distinto número de conexiones, y el paquete anunciado es de 10 unidades. Antes de comprar, confirmaría que las diez piezas sean de la cantidad de polos seleccionada; no asumiría que el lote mezcla varios formatos. Además, verificaría el patrón de agujeros y la huella de la placa en el plano o en el diseño electrónico, no solo el paso nominal.
En un prototipo de banco, por ejemplo, podría resultar cómodo para separar una placa de control de un conjunto de sensores o de una fuente externa durante las pruebas. En una reparación también facilita sustituir un cableado sin calentar repetidamente las pistas. Para un equipo de sobremesa o una configuración de juego, su interés sería más bien interno: conectar ventiladores, indicadores o módulos auxiliares únicamente si la placa está diseñada para ese conector y la corriente está dentro de los límites certificados.
El rendimiento eléctrico no puede determinarse solo por el paso y el número de pines. No se indican valores de tensión, corriente, sección de cable admitida ni par de apriete para esta oferta, así que no lo elegiría para una línea de alimentación exigente sin documentación específica de la referencia exacta. Como ilustración de por qué importa, algunas variantes de fabricantes identificables publican límites distintos según el modelo y el tipo de conexión; no son valores aplicables a este producto por similitud de nombre.
Puntos fuertes y aspectos mejorables
- A favor: conexión enchufable que puede simplificar el mantenimiento y las modificaciones del cableado.
- A favor: paso de 5,08 mm y varias cantidades de polos, útiles para diseños que ya contemplen esa geometría.
- A favor: un lote de diez unidades puede ser práctico para prototipos o reparaciones con repuestos.
- A mejorar: faltan datos verificables sobre materiales, dimensiones completas y límites eléctricos.
- A mejorar: la compatibilidad depende de la referencia y de la parte complementaria instalada en la placa; el paso por sí solo no la garantiza.
- A mejorar: sin conocer el tipo de borne para el cable y su rango de sección, no es posible anticipar la facilidad de montaje ni la sujeción obtenida.
Frente a una bornera fija, esta solución gana en rapidez para desconectar módulos, pero añade una unión enchufable que debe encajar correctamente. Frente a soldar los cables directamente, facilita el servicio, aunque ocupa espacio y exige que la PCB tenga una huella compatible.
Veredicto del experto
Lo consideraría para proyectos de baja o moderada exigencia mecánica cuando la placa ya esté diseñada para un terminal enchufable de 5,08 mm y se disponga de la referencia exacta de la pieza complementaria. No lo recomendaría basándose únicamente en el nombre 2EDGK para aplicaciones de red, alta corriente o temperatura elevada.
Antes de instalarlo, comprobaría el número de polos, la orientación y la retención del acoplamiento; después, validaría la corriente y la sección de cable admitidas en la ficha del modelo concreto. Haría las conexiones con el circuito desconectado, evitaría tirar de los cables para extraer el bloque y mantendría los contactos limpios y secos. Con esas comprobaciones, puede ser una opción funcional para cableado desmontable; sin ellas, sus datos son insuficientes para juzgar la seguridad eléctrica de una aplicación concreta.
