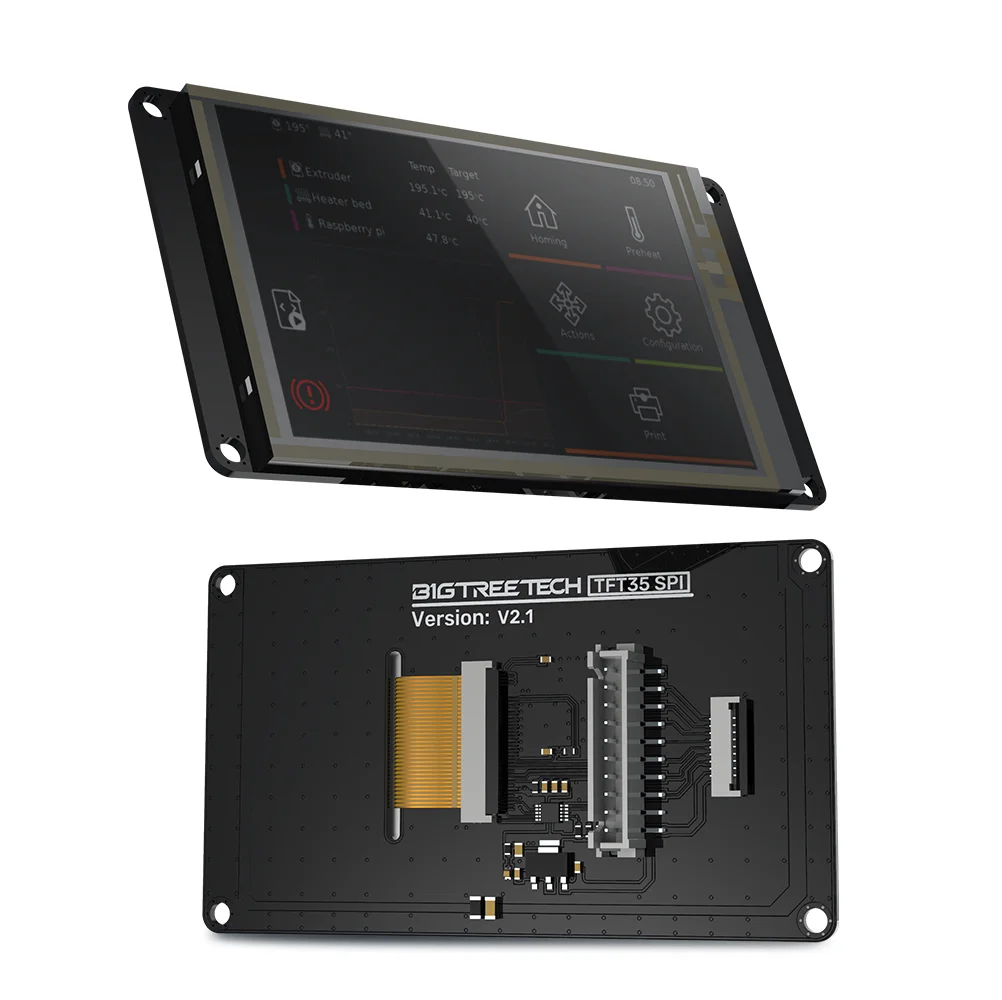

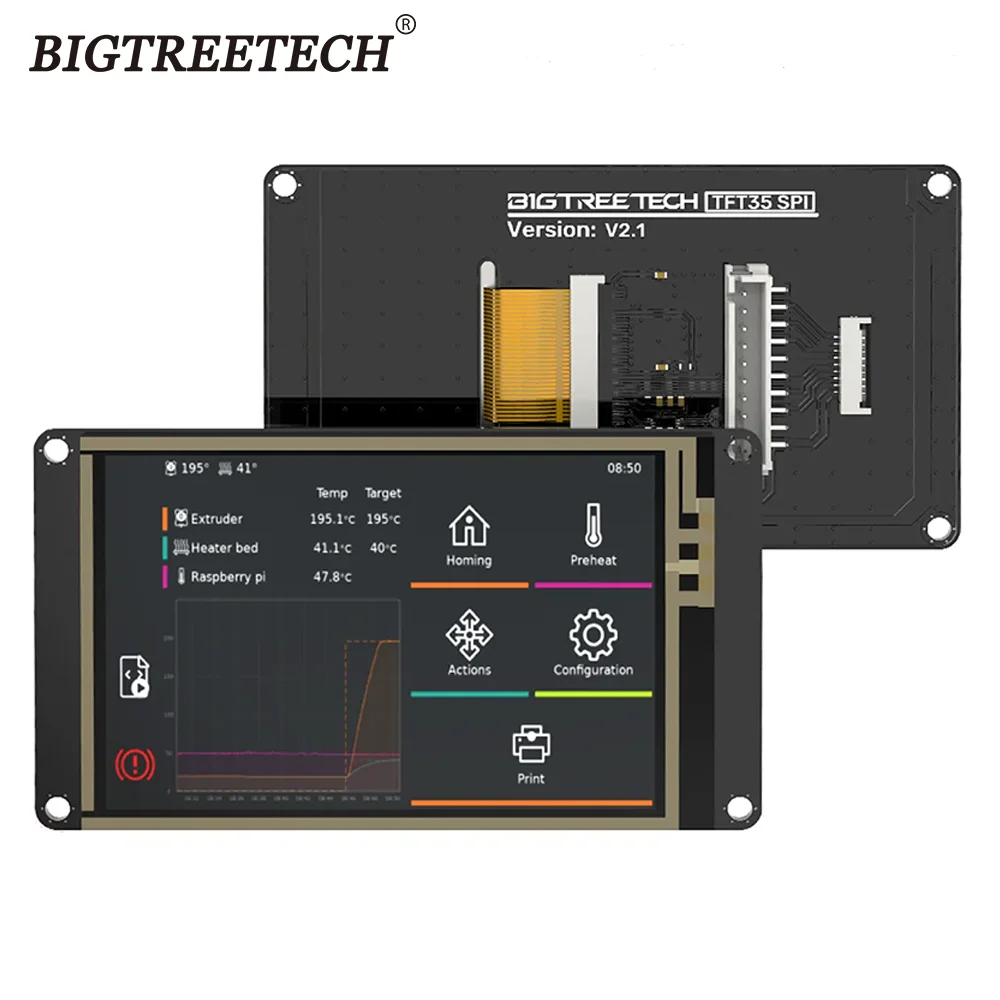

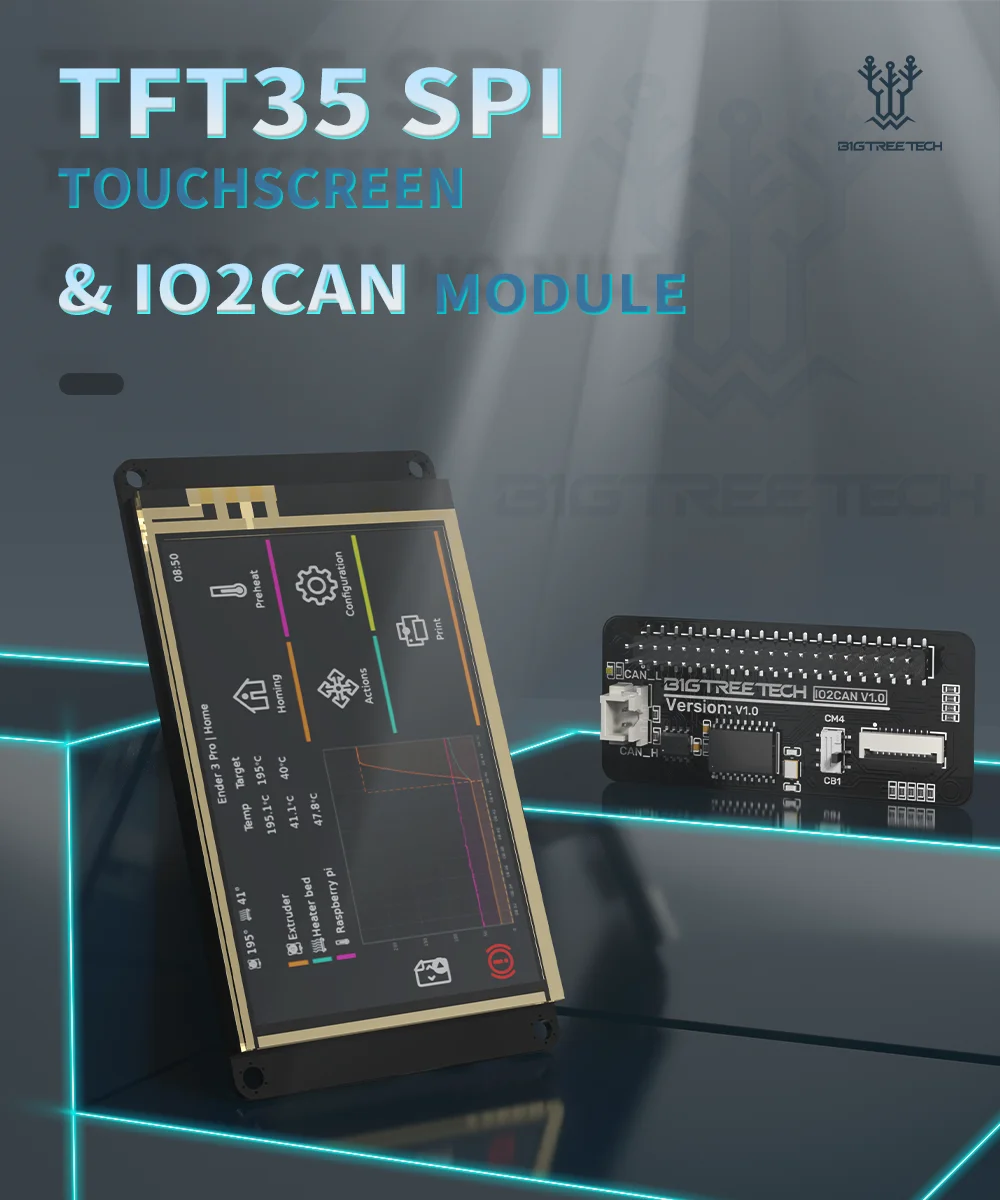

BIGTREETECH TFT35 SPI V2.1 pantalla táctil 3,5 pulgadas IO2CAN V1.0 módulo piezas de impresora 3D para CB1 Manta M4P/M8P placa base impresora 3D

BIGTREETECH TFT35 SPI V2.1 es una pantalla de impresora 3D clara y de tamaño mediano desarrollada por el equipo de impresión 3D de Shenzhen Big Tree Technology Co., Ltd.

Características

1.SPI se usa para la pantalla LCD y I2C se usa para tocar.La pantalla táctil está controlada por el chip de la placa base, lo que reduce significativamente su costo.

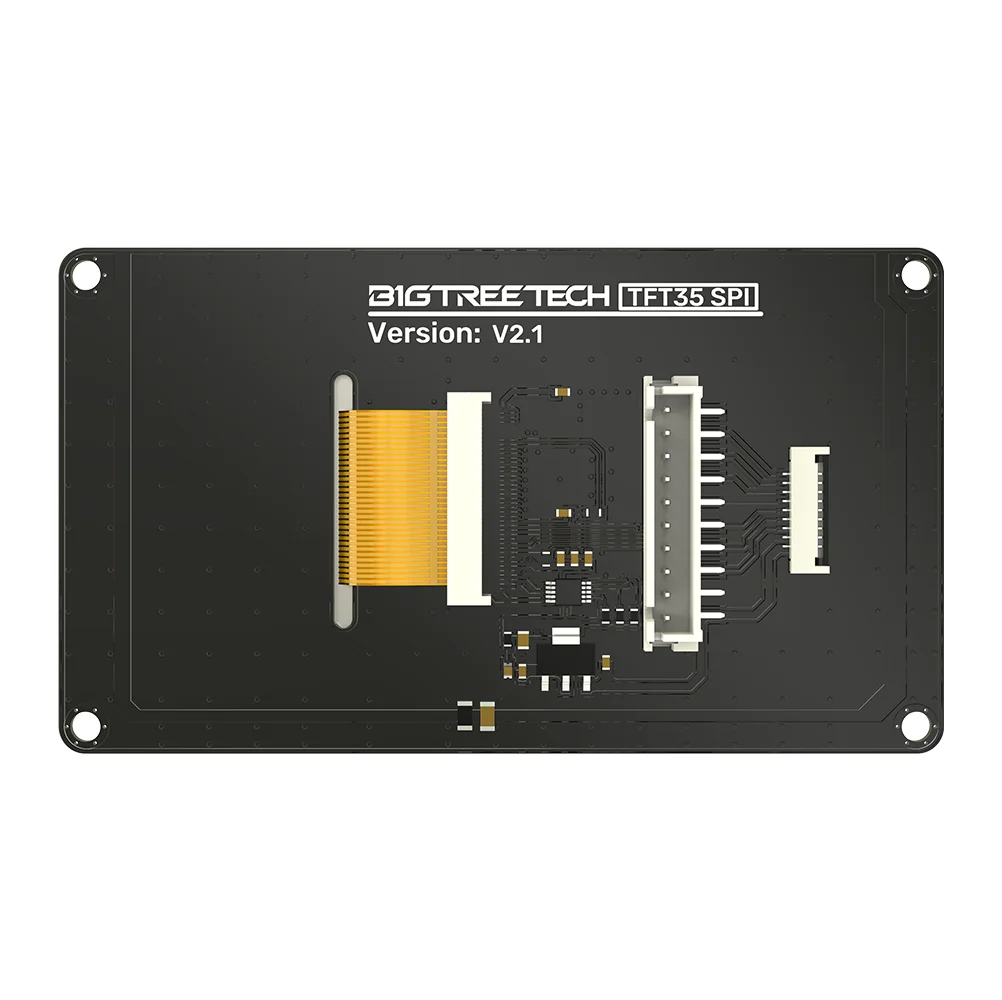

2.Se conecta a la placa base a través del cable FPC, simple y conveniente.

Diseñado con terminal XH2.54, que puede comunicarse con la placa a través del terminal.

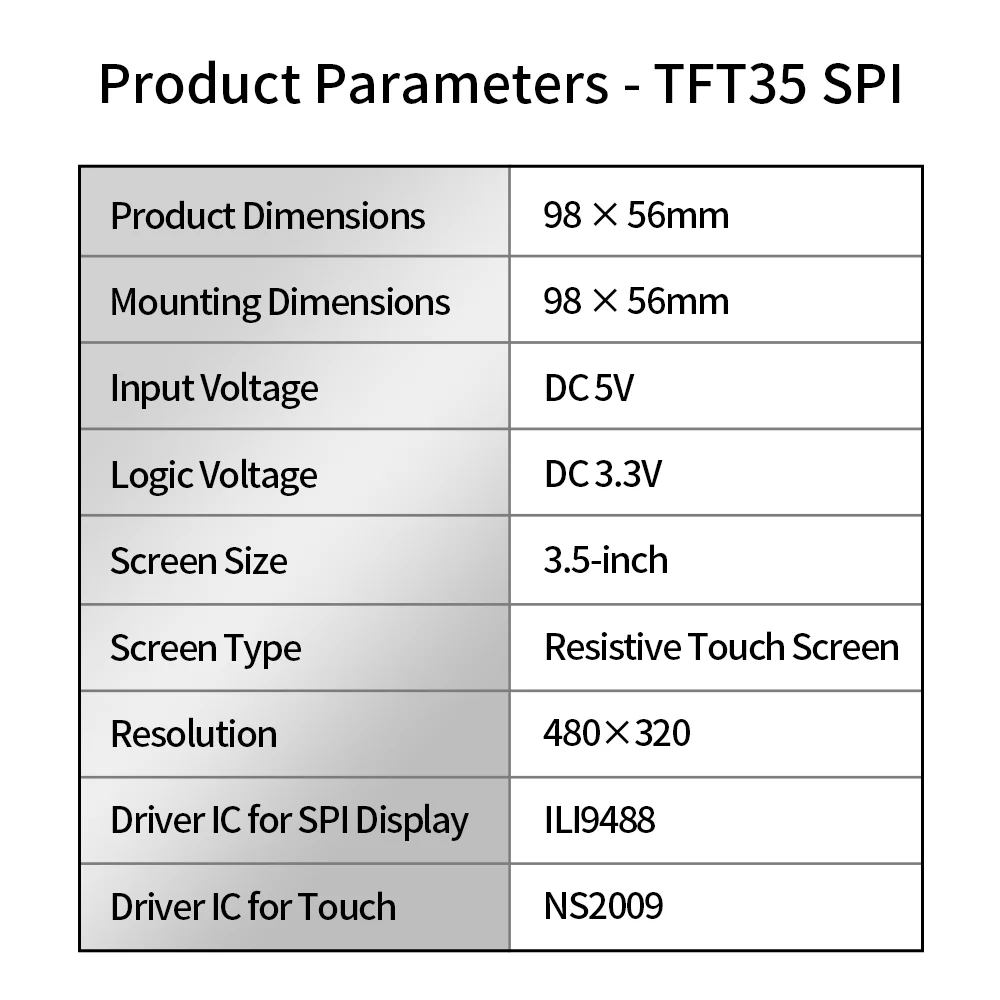

Parámetros

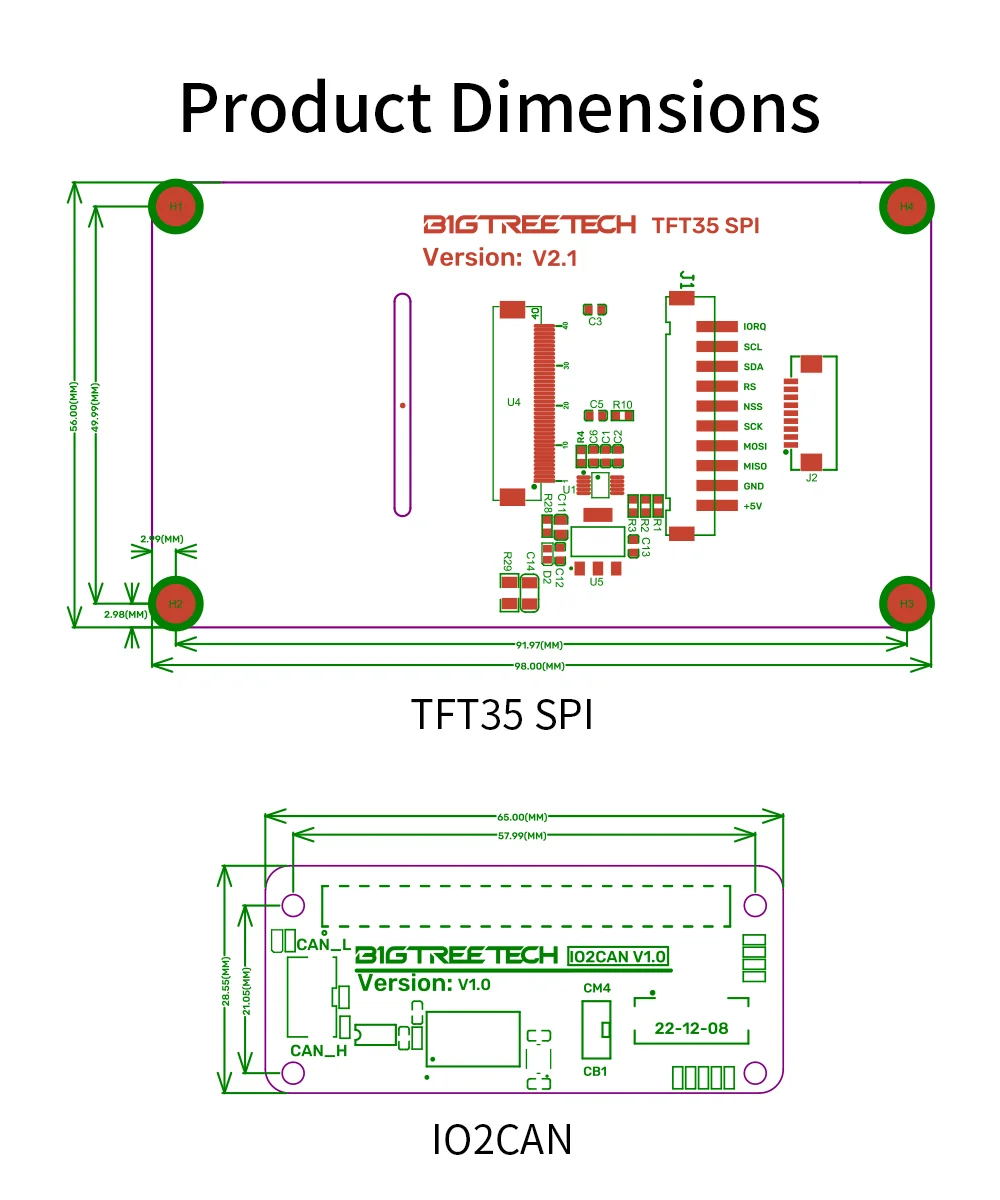

1.Dimensiones del producto: 98 x 56 mm

2.Dimensiones de montaje: 98 x 56 mm

3.Voltaje de entrada: CC 5 V

4.Voltaje lógico: CC 3,3 V.

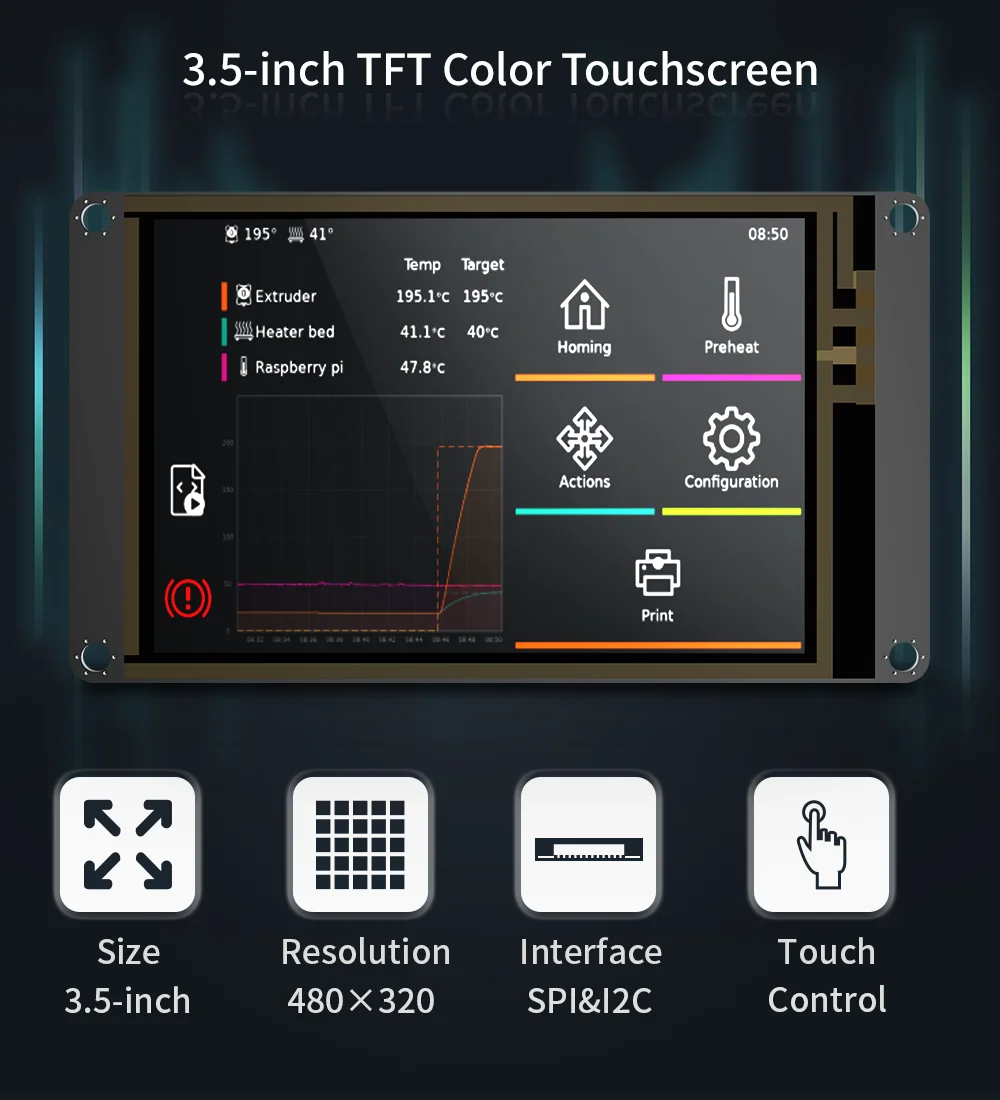

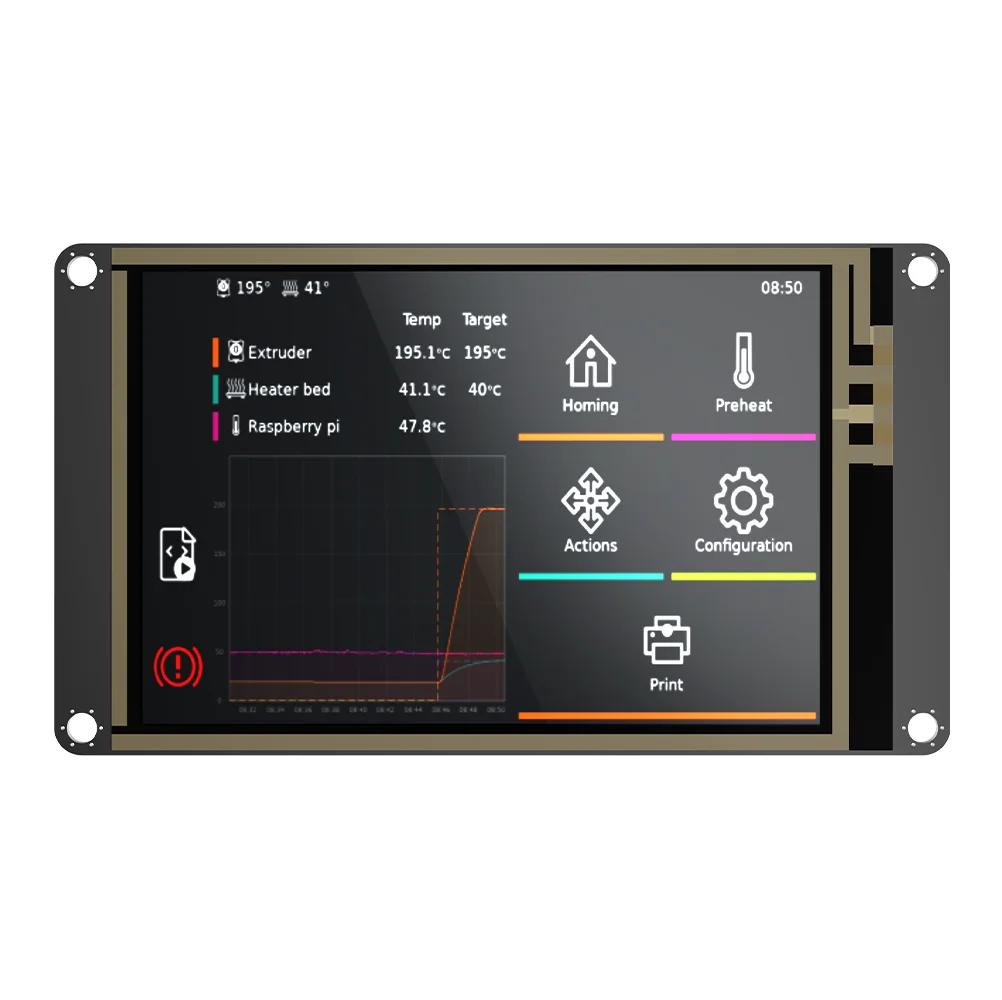

5.Tamaño de la pantalla: 3,5 pulgadas

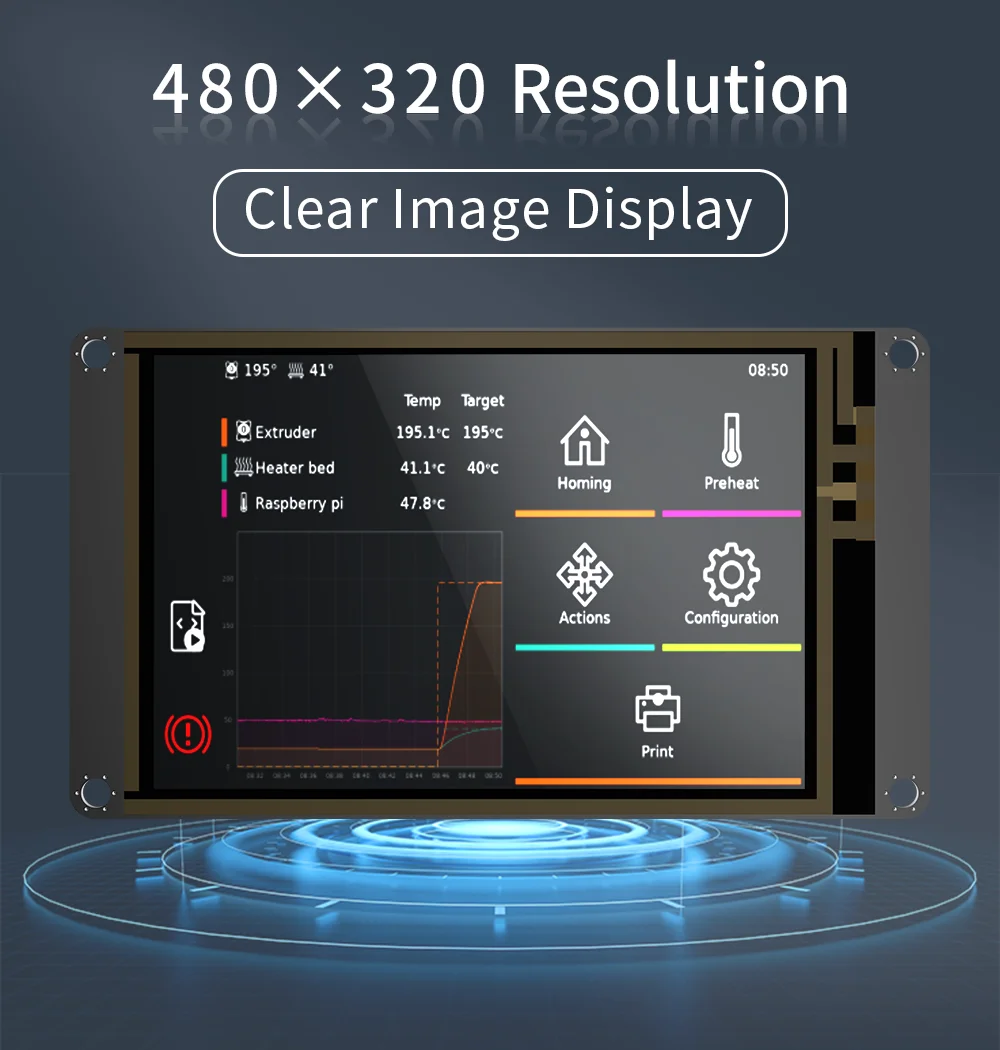

6.Resolución: 480x320

7.Controlador IC para pantalla SPI: ILI9488

8.Controlador IC para tacto: NS2009

Luz indicadora

Cuando la placa base está encendida: el indicador de alimentación, la luz roja D2, se enciende, lo que indica que la fuente de alimentación está funcionando normalmente.

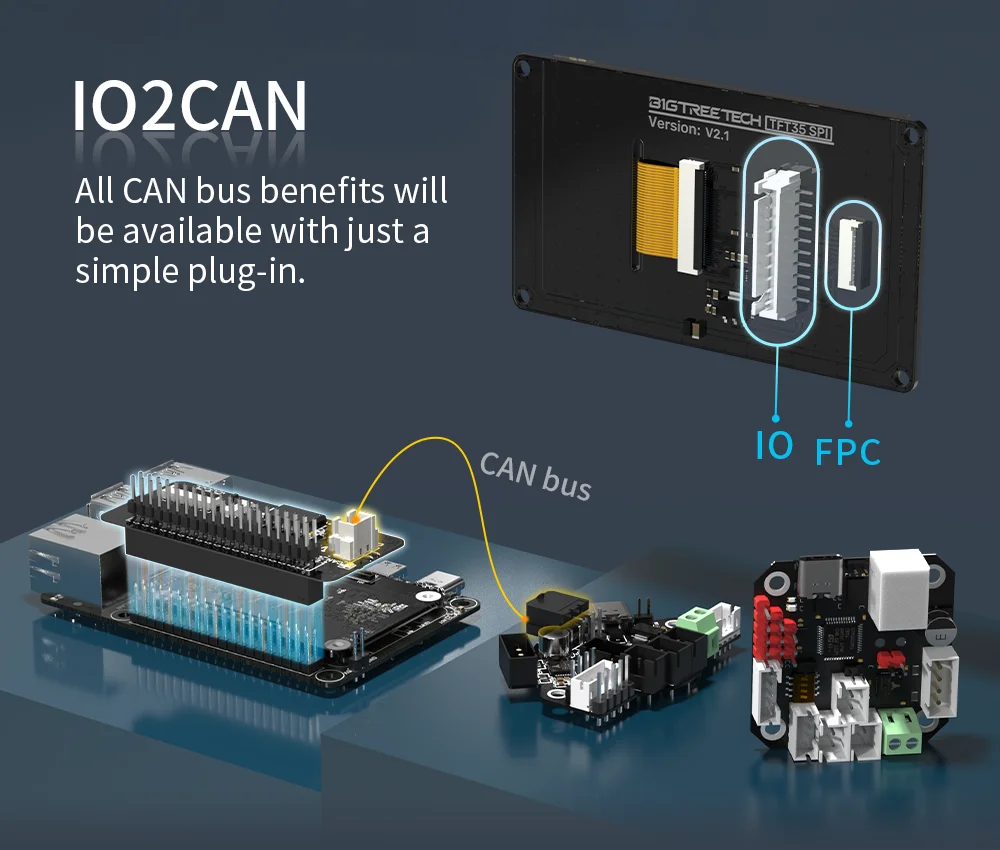

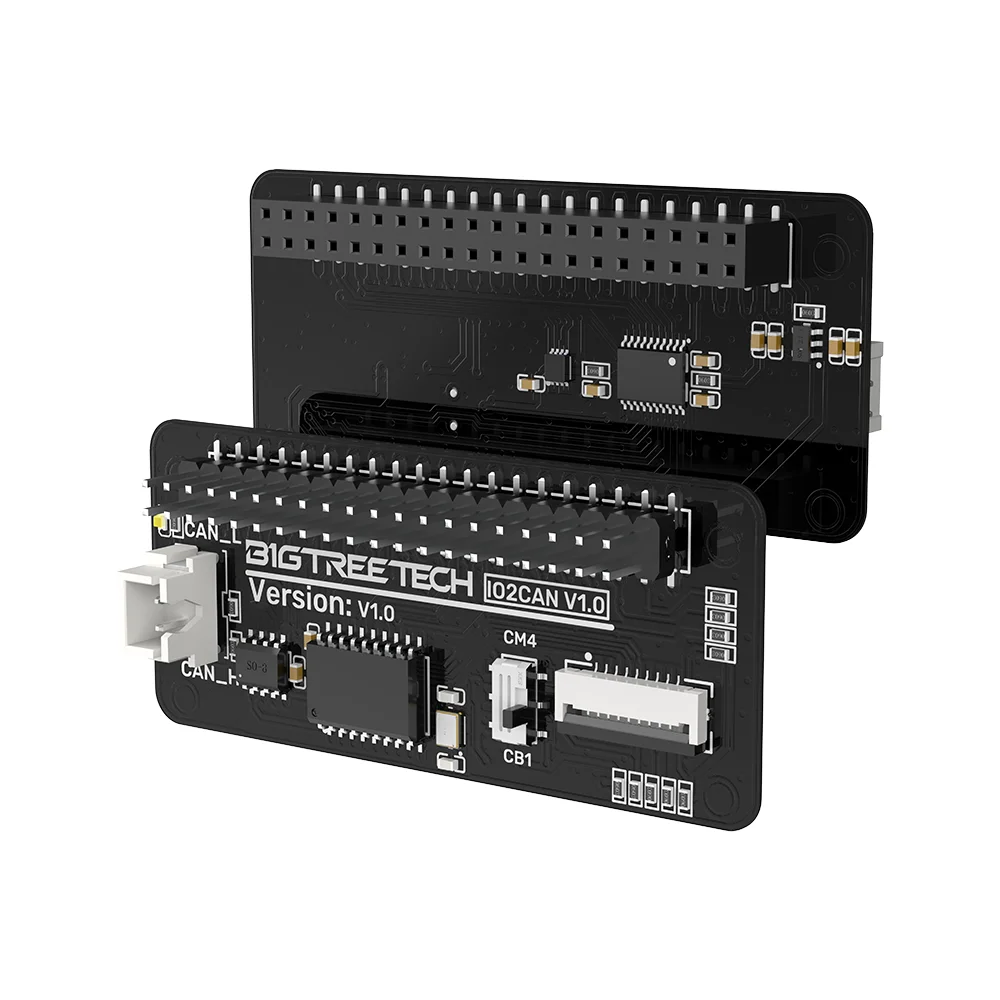

IO2CAN

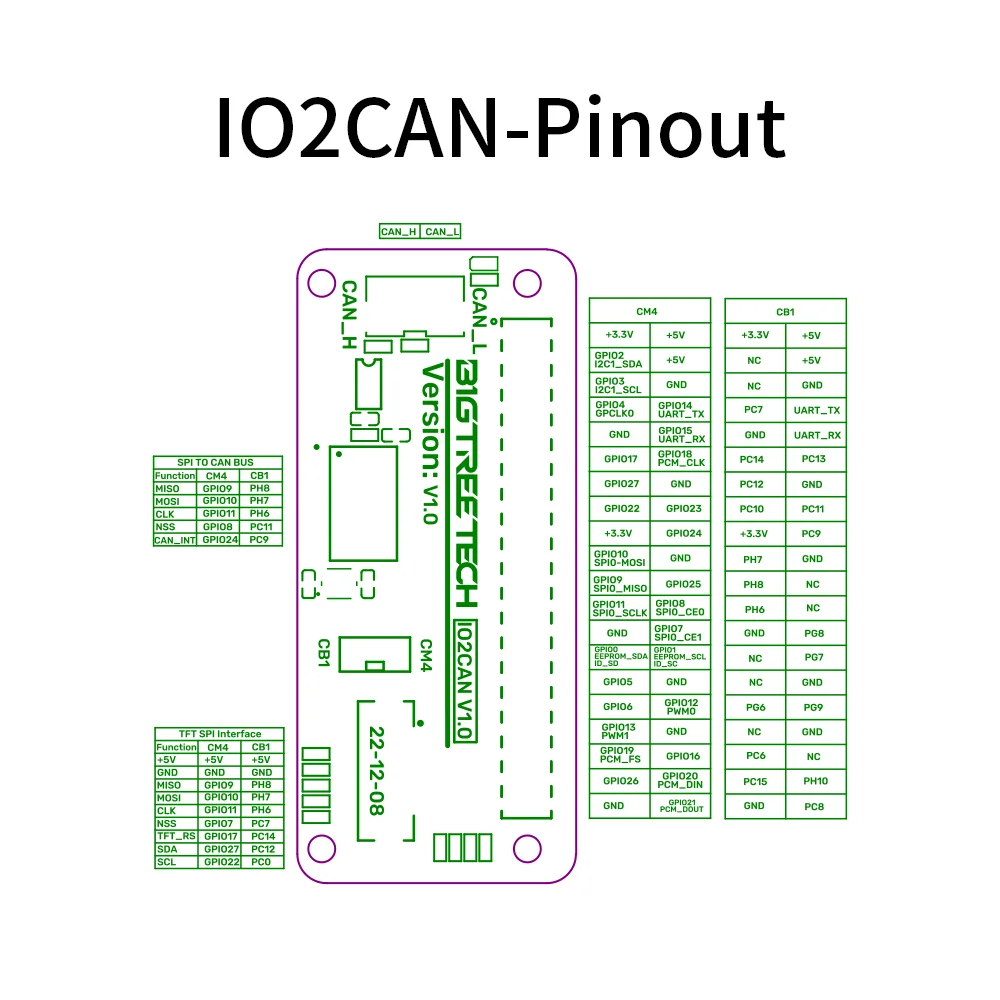

Transferencia a GPIO de 40 pines

Resuelva el problema de que el antiguo CB1 V2.1 no puede ser compatible con la pantalla TFT35 SPI

Proporcionar interfaz de bus CAN

Proporcionar interfaz SPI de FPC

Notas

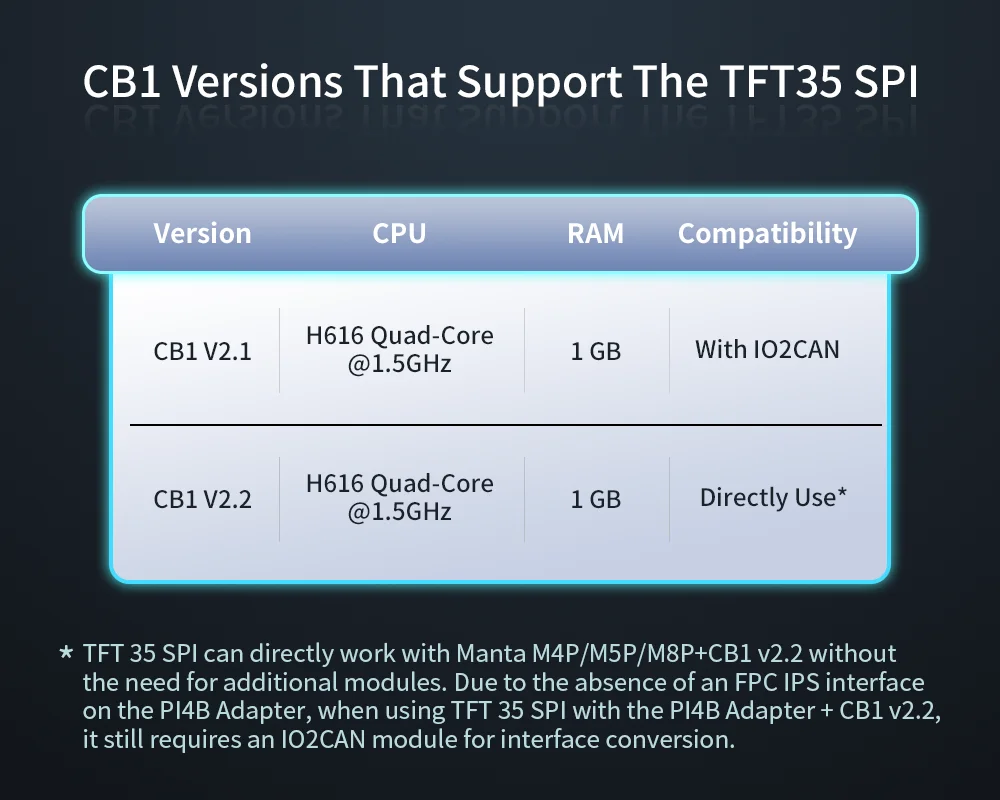

CB1 V2.2 El usuario selecciona TFT35SPI V2.1

CB1 V2.1 El usuario selecciona TFT35SPI V2.1+IO2CAN V1.0

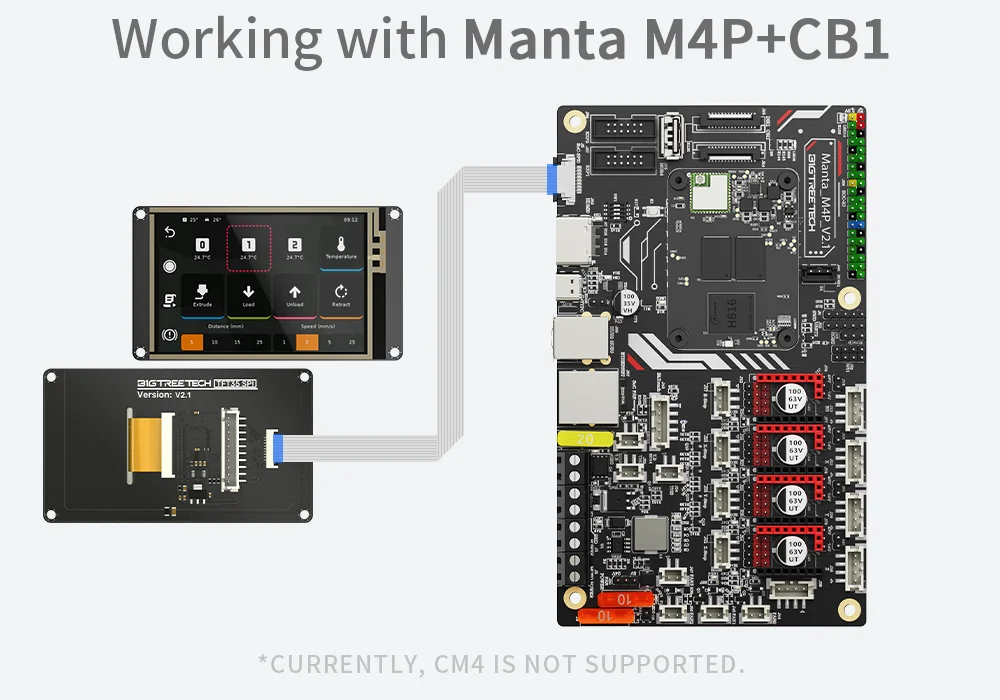

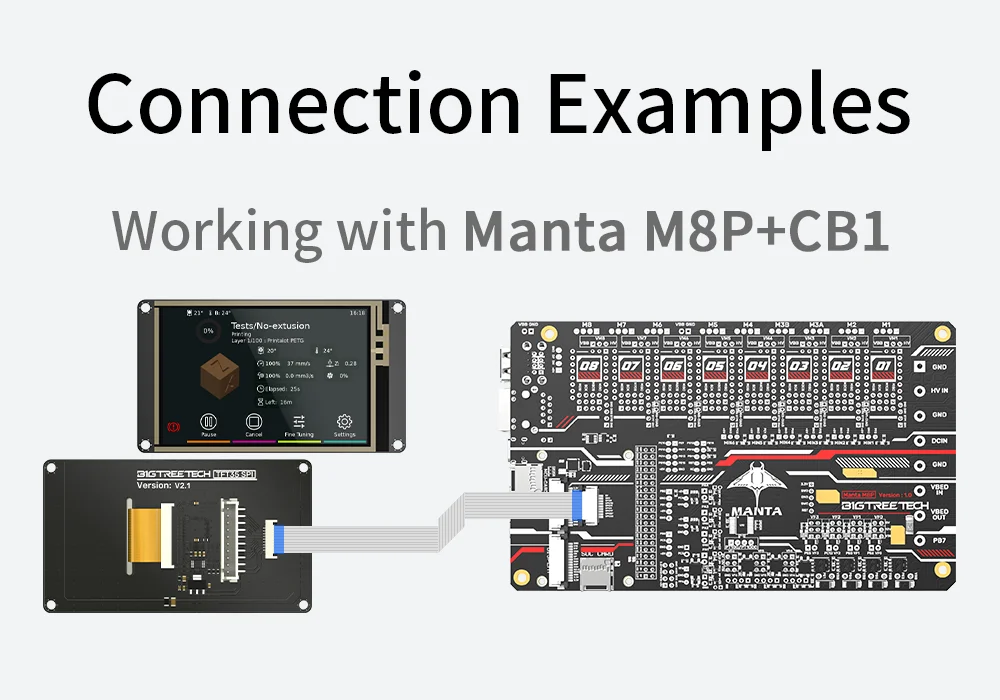

TFT 35 SPI puede funcionar directamente con Manta M4P/M5P/M8P+CB1 v2.2 sin necesidad de módulos adicionales. Debido a la ausencia de una interfaz FPC IPS en el adaptador PI4B, cuando se utiliza TFT 35 SPI con el adaptador PI4B + CB1 v2.2, aún requiere un módulo IO2CAN para la conversión de interfaz.
