Descripción

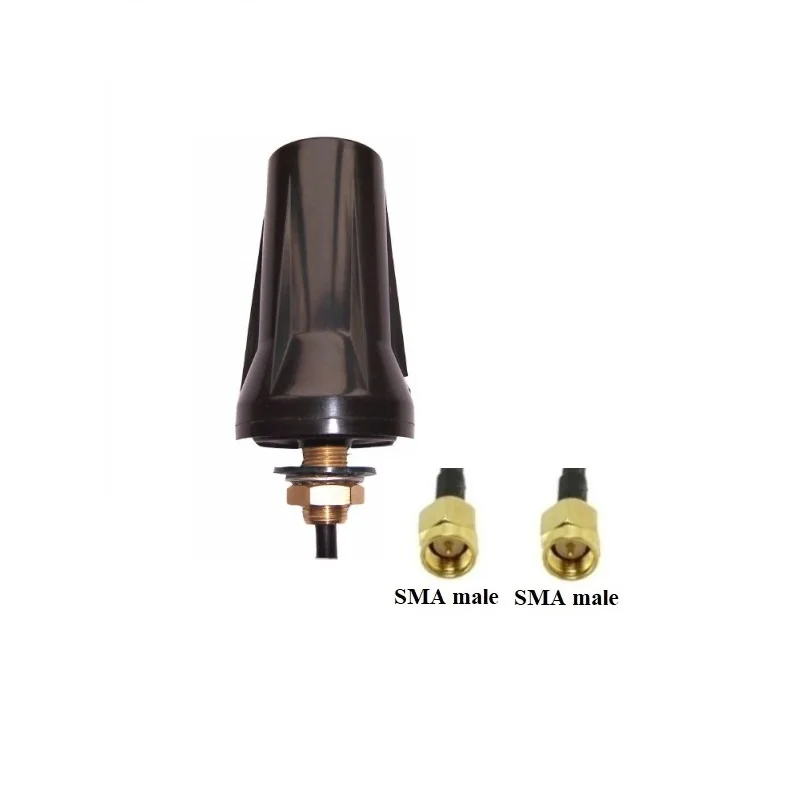

Especificaciones de la antena combinada GPSGNBD/GSM 3G/WIFI:
Número de pieza: GPSGNBD/GSM008
Especificación de antena dieléctrica
Tamaño
25×25×4mm
Rango de frecuencia
1559-1610MHz
BEIDOU: 1561 MHz, GPS: 1575,42 MHz, GLONASS: 1602 MHz
VS.W.R
2.0
Atenuación
25 dB
Impedancia
50 ohmios
Ganancia máxima
3dBic, basado en un plano de tierra de 7×7cm
Ganancia de cobertura
-4dBic a –90° 0 +90°(más del 75% de volumen)
Polarización
Circular para diestros (RHCP)
Especificaciones de LNA
Ganancia de LNA
(Sin cable)
28 dB típico
Figura de ruido
1,8 dB
VS.W.R
2.0
Voltaje CC
2,7 V-5,0 V ± 0,5 V
Corriente CC
25 mA máx. (5 V CC)
Especificaciones GSM 3G
Rango de frecuencia
824-960/1710-2170MHz
VS.W.R
2.0
Ganancia
2,5 dBi
Polarización
Vertical
Radiación
Omnidireccional
Potencia máxima de entrada (W)
20
Impedancia
50 ohmios
Especificaciones mecánicas
Peso
300 g
Tamaño
Ø45×75mm
Cable
GPS GN BD: cable RG174 de 4 m
GSM 3G: cable RG174 de 4m
Conector
GPS GN BD: SMA macho recto
GSM 3G: SMA macho recto
Otro cable
RF1.13, RG178, RG316, LMR100 u otro
Otra longitud del cable
50 cm, 100 cm, 200 cm, 300 cm u otros
Otro conector
IPEX, FME, FAKRA, MMCX, MCX, BNC, TNC u otros
Montaje
Montaje con tornillo (M12)
Vivienda
ABS negro
Especificación ambiental
Temperatura de trabajo
-40℃~+85℃
Vibración
Barrido sinusoidal 1g (0-p), 10~50~10Hz cada eje
Humedad
95%~100%RH
Resistente al agua
IP67
