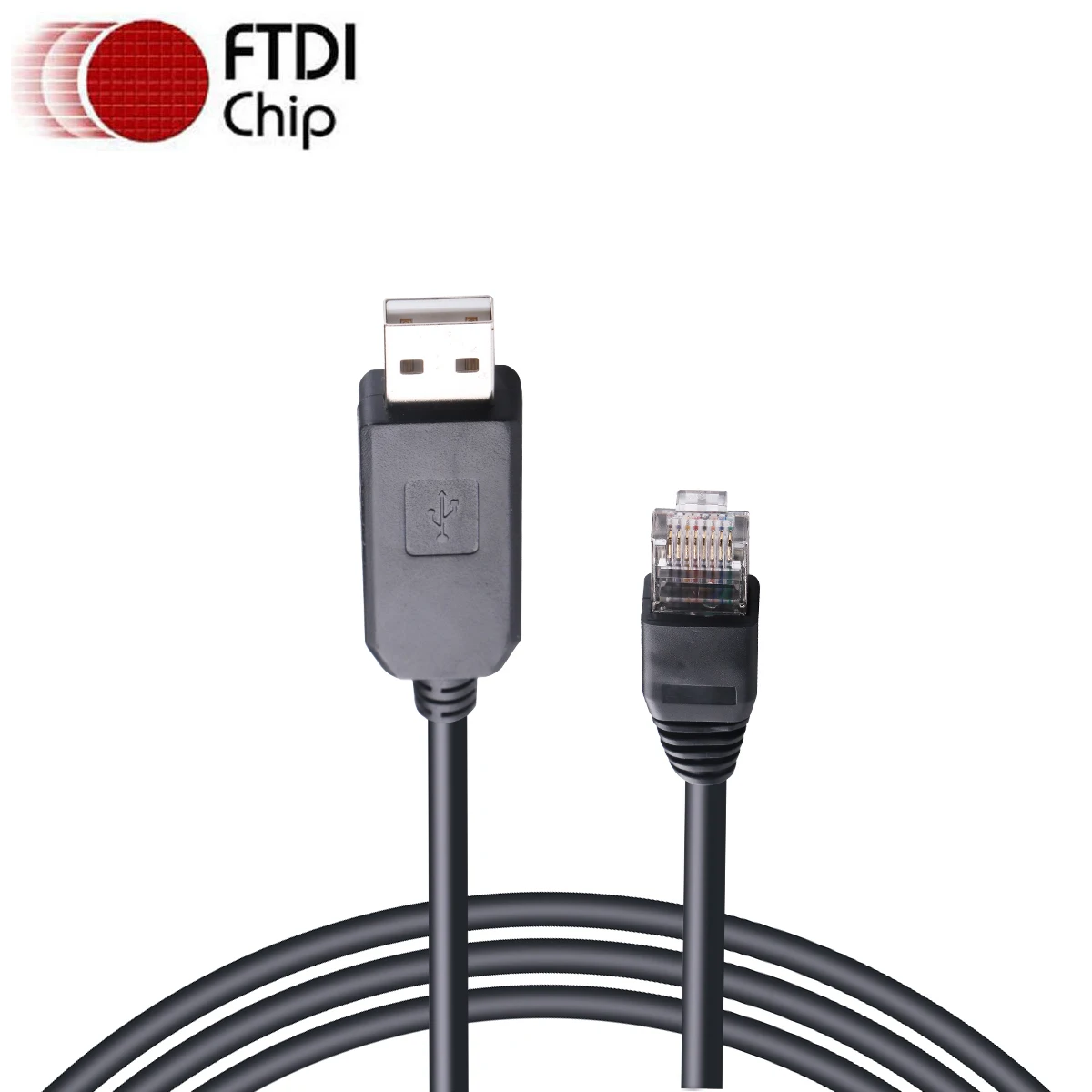

Batería Solar EG4 BMS FTDI FT231XS USB a RJ45 RS232, convertidor de programación en serie

Batería solar EG4 BMS FTDI FT231XS USB a RJ45 RS232 Convertidor de programación en serie

Conector A: USB 2,0

Conector B: RJ45

Interfaz: RS232

Chip: Chip original FTDI FT231XS. ¡100% calidad en cuarentena!

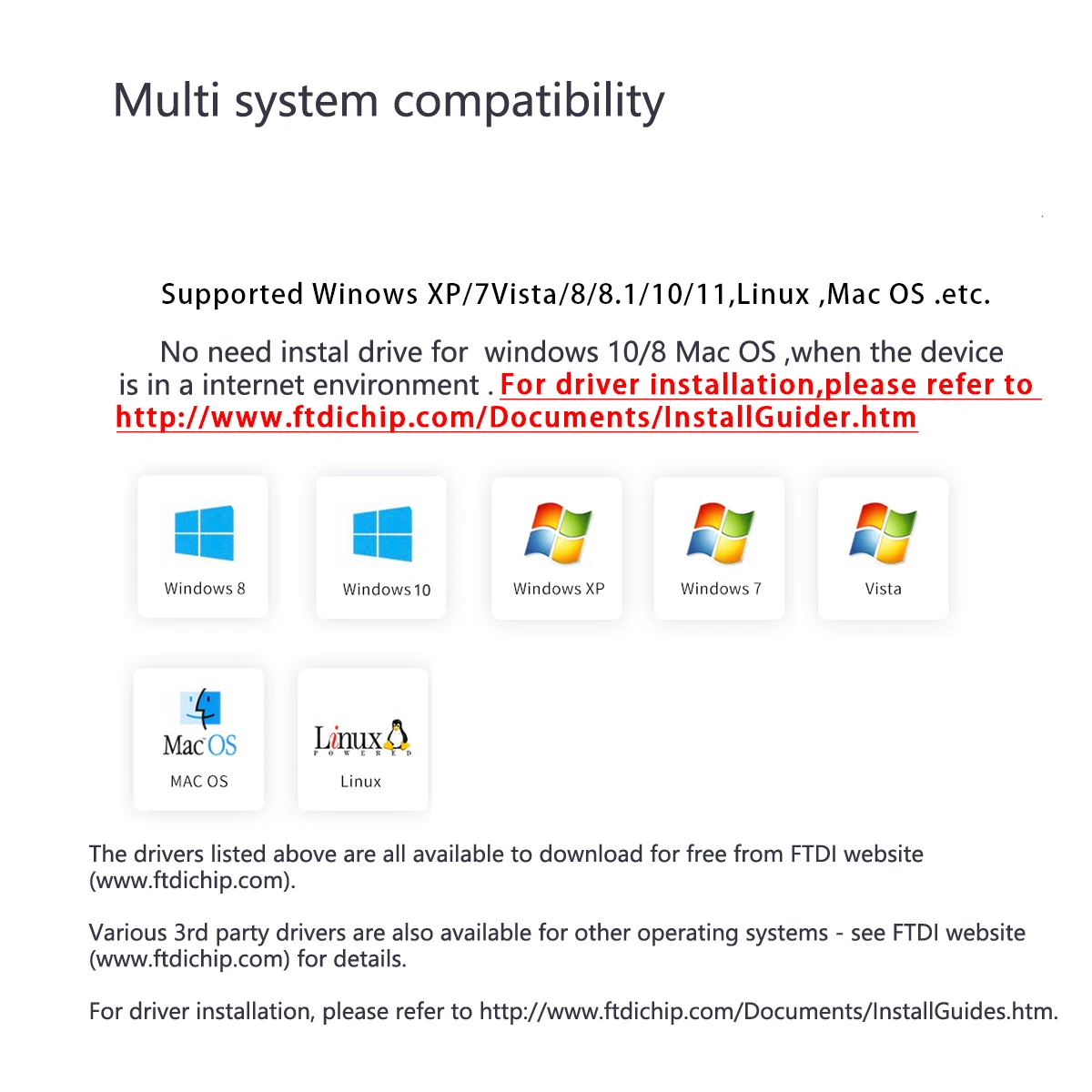

Compatible con Win7/8/10/11/2000/XP/Android/Mac OS/Linux/Vista

Compatible con EEPROM, programa FT-Prog

Longitud: 0,5 M 1,0 m 1,8 m 3,0 M 5,0 m opcional

Cubierta de PVC, alambres de cobre desnudo OD: 4,0mm

Cumplimiento CE, RoHS

Prueba de electricidad y apariencia 100% por QC.

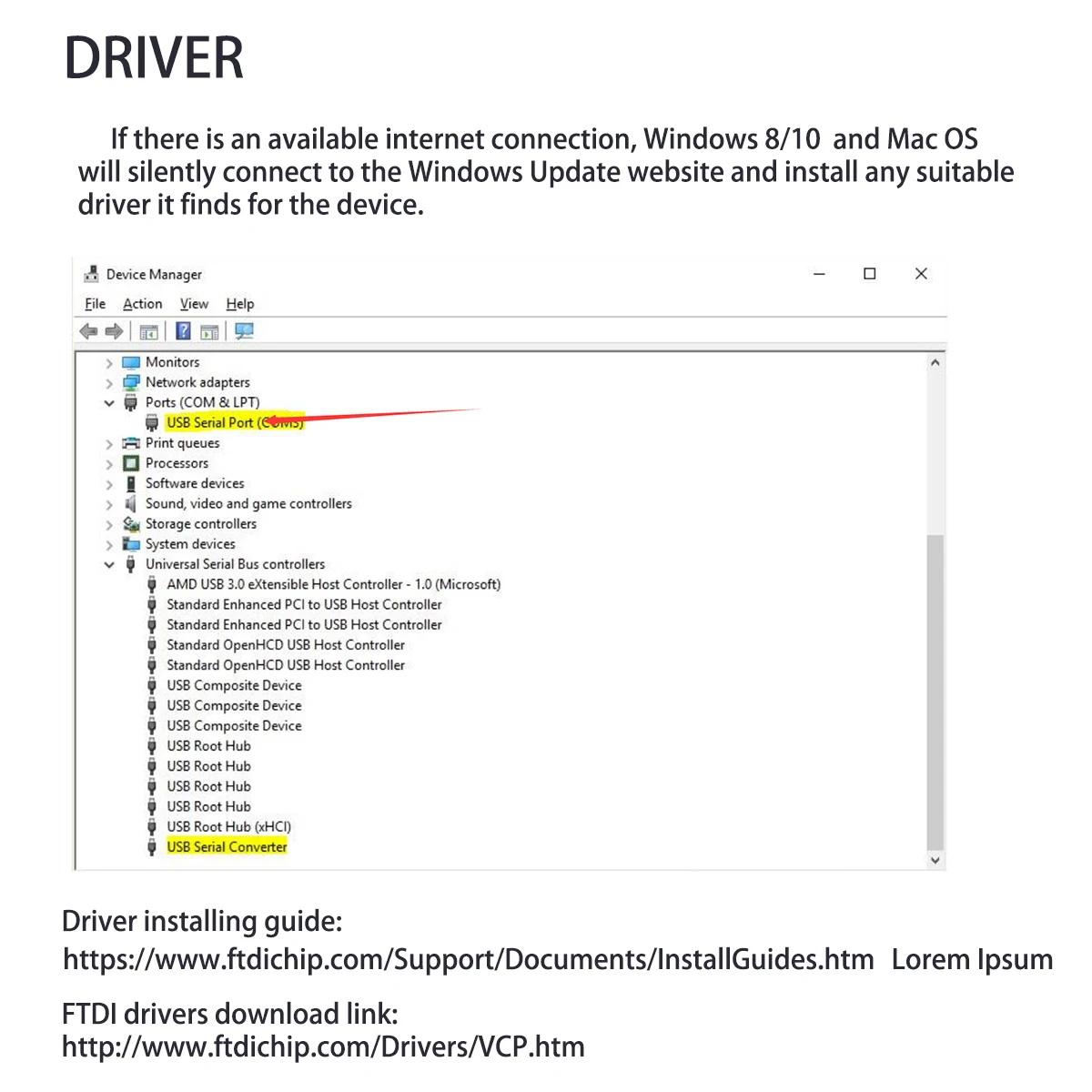

Controlador FTDI:

Guías de instalación FTDI:

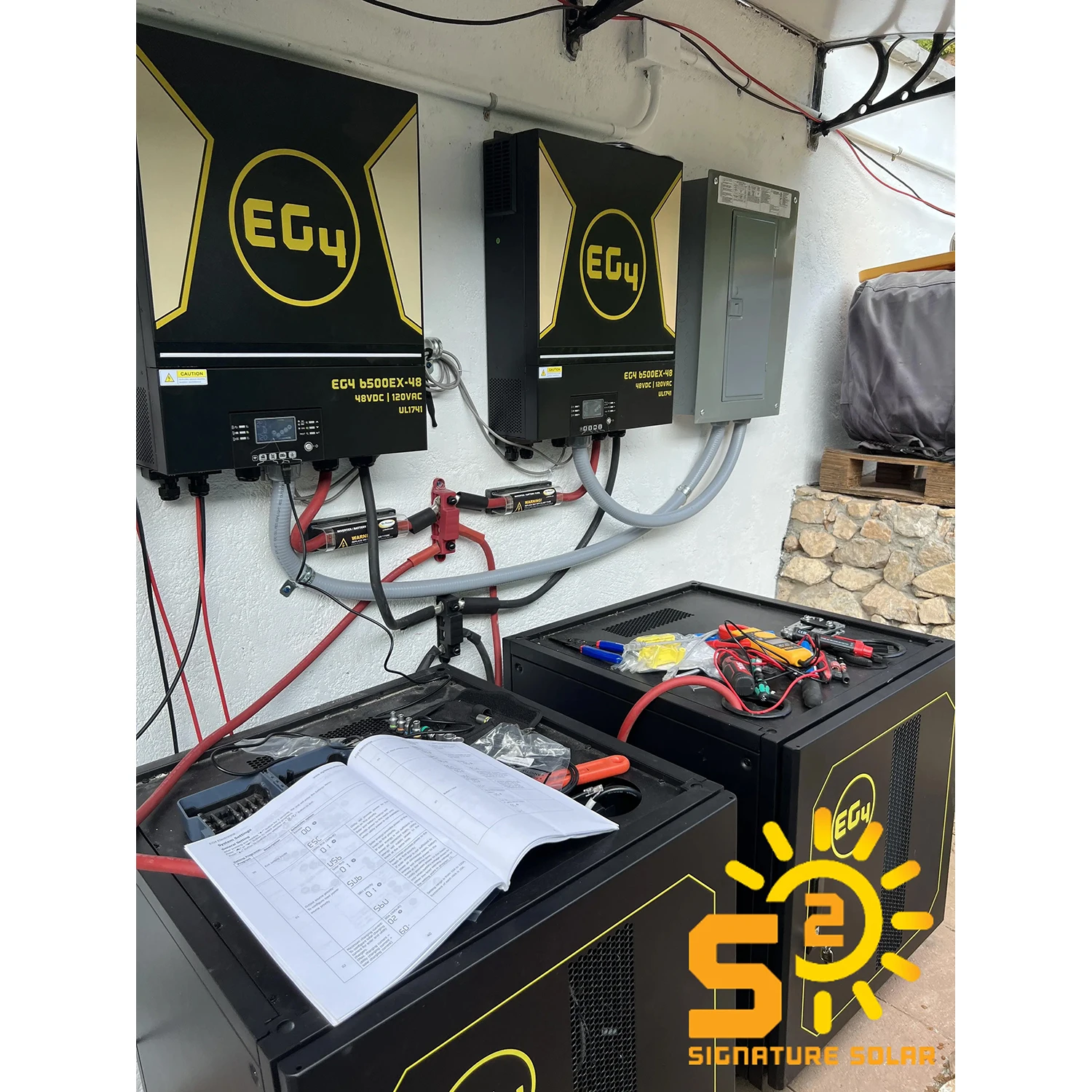

Aplicación: Cable USB a RJ45 RS232 SERIAL para batería solar EG4

FT231X-USB de velocidad completa a UART de enlace completo

Características principales del hardware

Este IC de velocidad completa USB2.0 ofrece un puente compacto a interfaces UART de enlace completo. El dispositivo es un UART, capaz de funcionar hasta 3 MBaudios, con bajo consumo de energía (8mA). El FT231X incluye el conjunto completo de características de la serie y permite agregar USB a un diseño de sistema de forma rápida y fácil a través de una interfaz UART.

Interfaz de transferencia de datos serie asíncrona a USB de un solo chip.

Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.

EEPROM de 2048 bytes totalmente integrada para almacenar descriptores de dispositivos y configuración de E/S CBUS.

Generación de relojes completamente integrados, sin necesidad de cristales externos. Interfaz opcional sin pegamento con MCU o FPGA externos.

Tasas de transferencia de datos de 300 baudios a 3 Mbaud.

Búfer de recepción de 512 bytes y búfer de transmisión de 512 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.

Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.

Pines de E/S CBUS configurables.

Transmite y recibe señales de accionamiento LED.

Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad

Opciones de interfaz bit Bang síncronas y asíncronas con RD # y WR # estroboscópicos.

Detección de cargador de batería. Puede ser utilizado por dispositivos móviles para detectar la presencia de un cargador en el puerto USB para permitir una mayor corriente/carga más rápida de las baterías.

Dispositivo suministrado preprogramado con número de serie USB único.

Admite configuraciones USB alimentadas por bus, autoalimentadas y de alta potencia.

Convertidor de nivel integrado + 3,3 V para E/S USB.

Salida de accionamiento CMOS de 3,3 V y entrada TTL.

(Funciona hasta 1V8 con dominadas externas y también es tolerante a 5V)

Unidad de salida de PIN de E/S configurable.

Circuito integrado de encendido y reinicio.

Opción de inversión de señal UART.

Reguladores LDO internos de 3,3 V/1,8 V

Corriente de funcionamiento baja de 8mA(típica) y corriente de suspensión USB de 125uA(típica) corriente.

Bajo Consumo de ancho de banda USB.

Controlador de host UHCI/OHCI/EHCI compatible.

Compatible con USB 2,0 de velocidad completa.

Rango de temperatura de funcionamiento ampliado: -40 °C a 85 °C

Disponible en paquetes compactos Pb-free 20 Pin SSOP y QFN (ambos compatibles con RoHS).

Aplicaciones típicas

Convertidores USB a RS232/RS422/RS485

Actualización de periféricos antiguos a USB

Cables e interfaces de transferencia de datos USB para teléfonos móviles e inalámbricos

Interfaz de diseños basados en MCU/PLD/FPGA a USB

Audio USB y transferencia de datos de vídeo de bajo ancho de banda

Transferencia DE DATOS PDA a USB

Lectores de tarjetas inteligentes USB

Instrumentación USB

Control industrial USB

Interfaz DE REPRODUCTOR DE MP3 USB

Lector y escritor de tarjetas USB FLASH

Decodificador PC-Interfaz USB

Interfaz de cámara digital USB

Módems hardware USB

Módems inalámbricos USB

Lectores de códigos de barras USB

Detección de puerto de cargador dedicado (DCP) que permite la carga de la batería a una corriente más alta para tiempos de carga más rápidos.
