Descripción

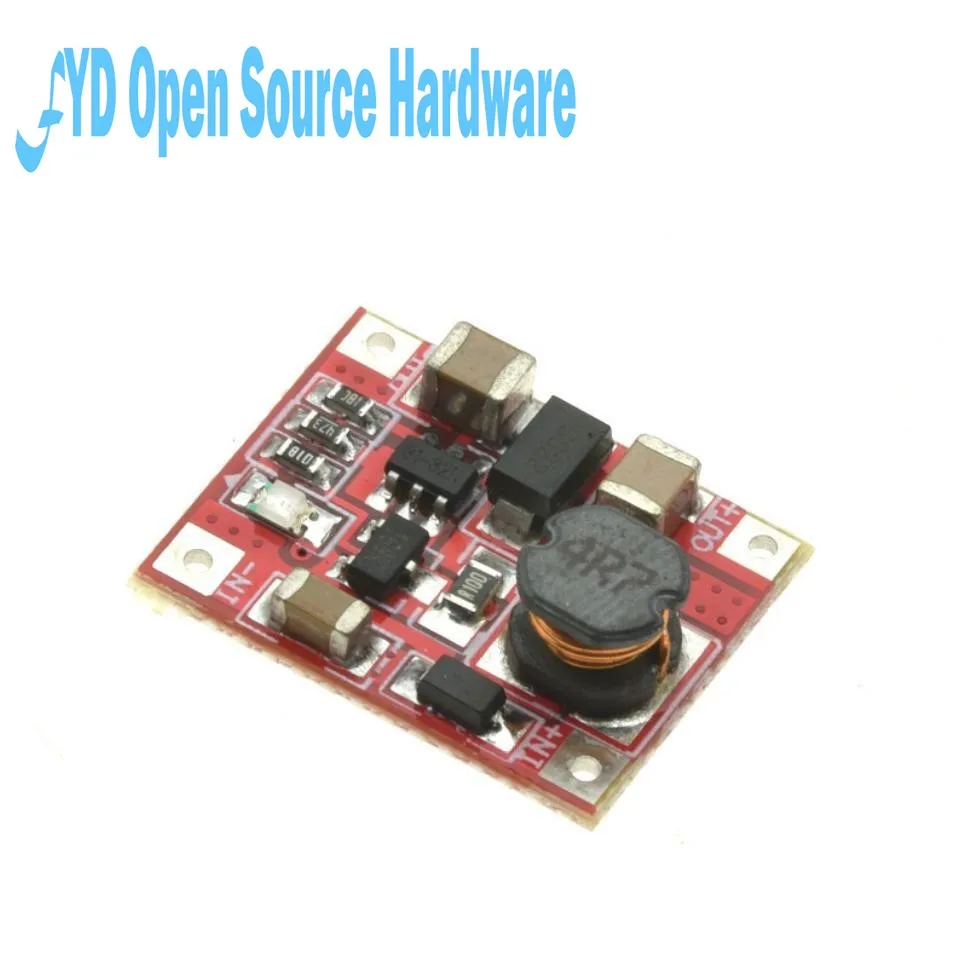

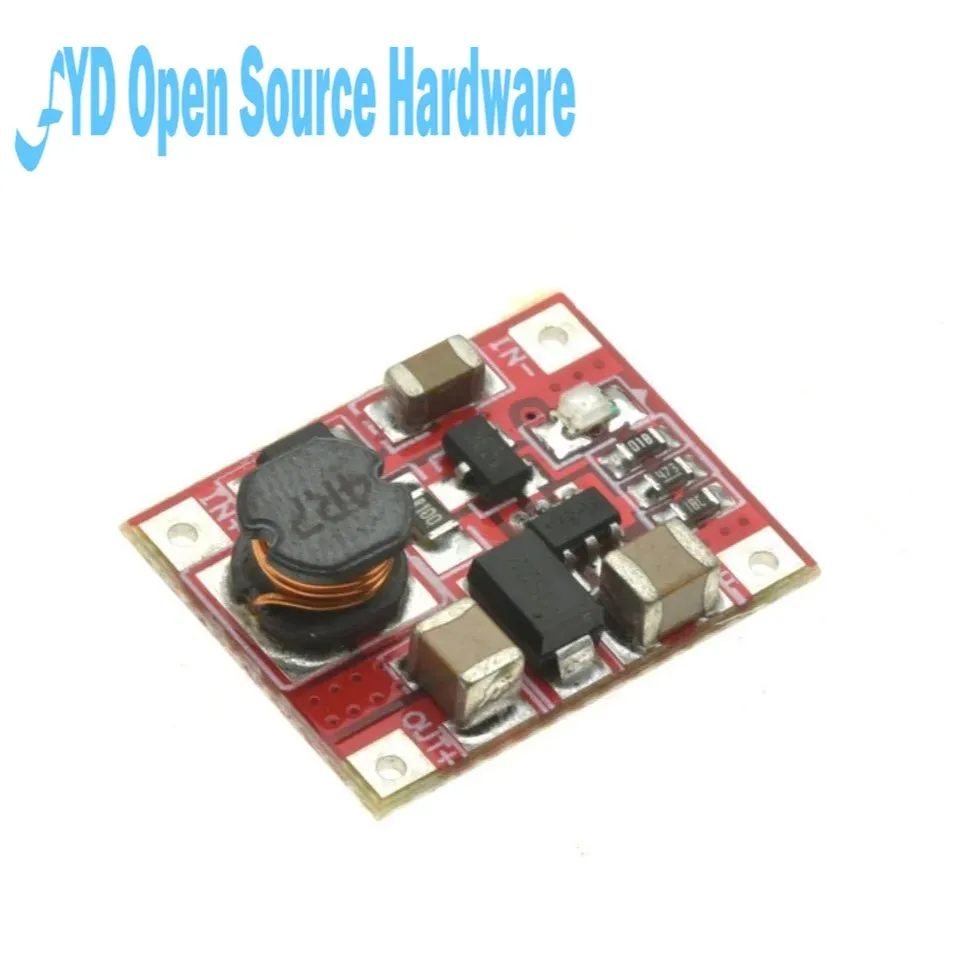

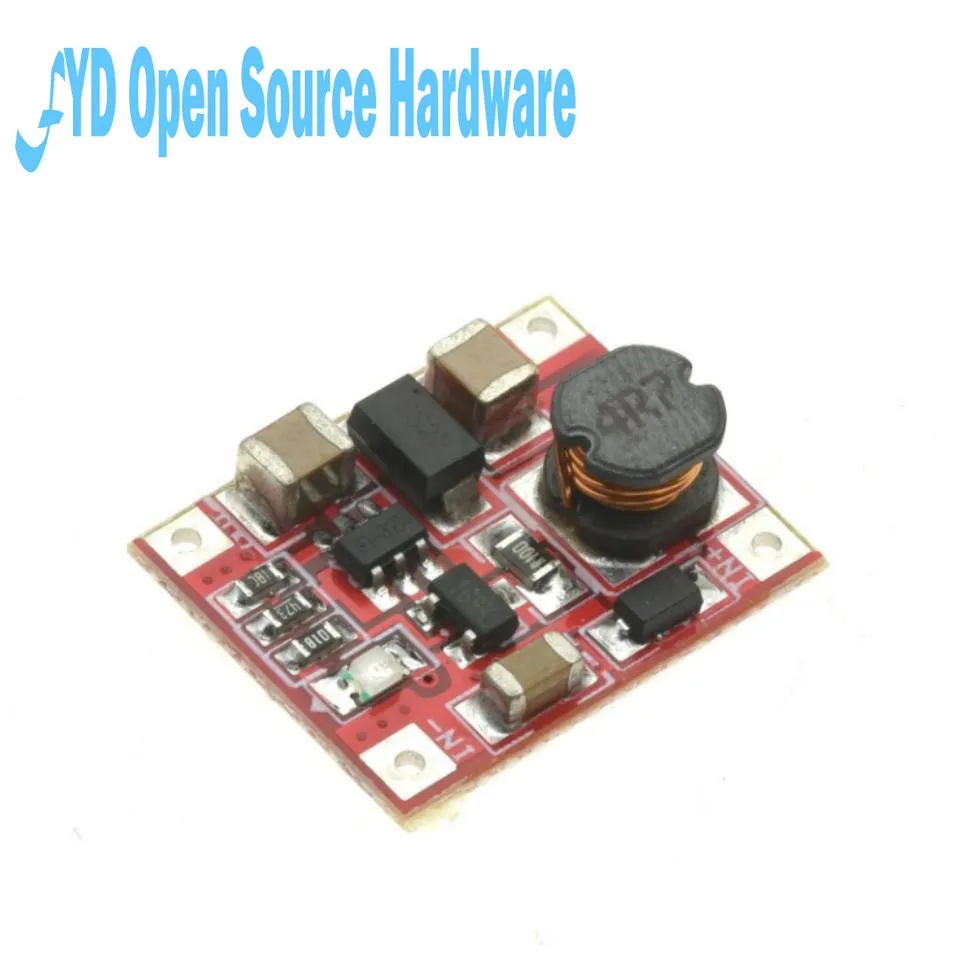

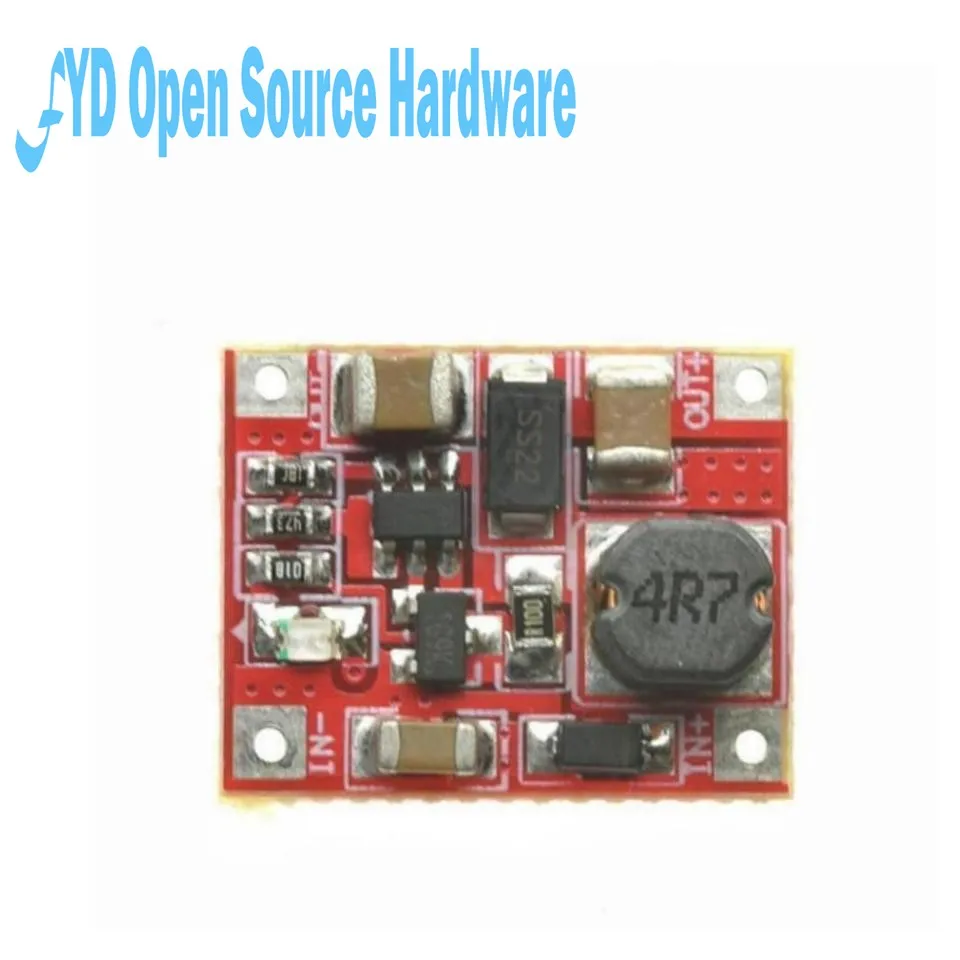

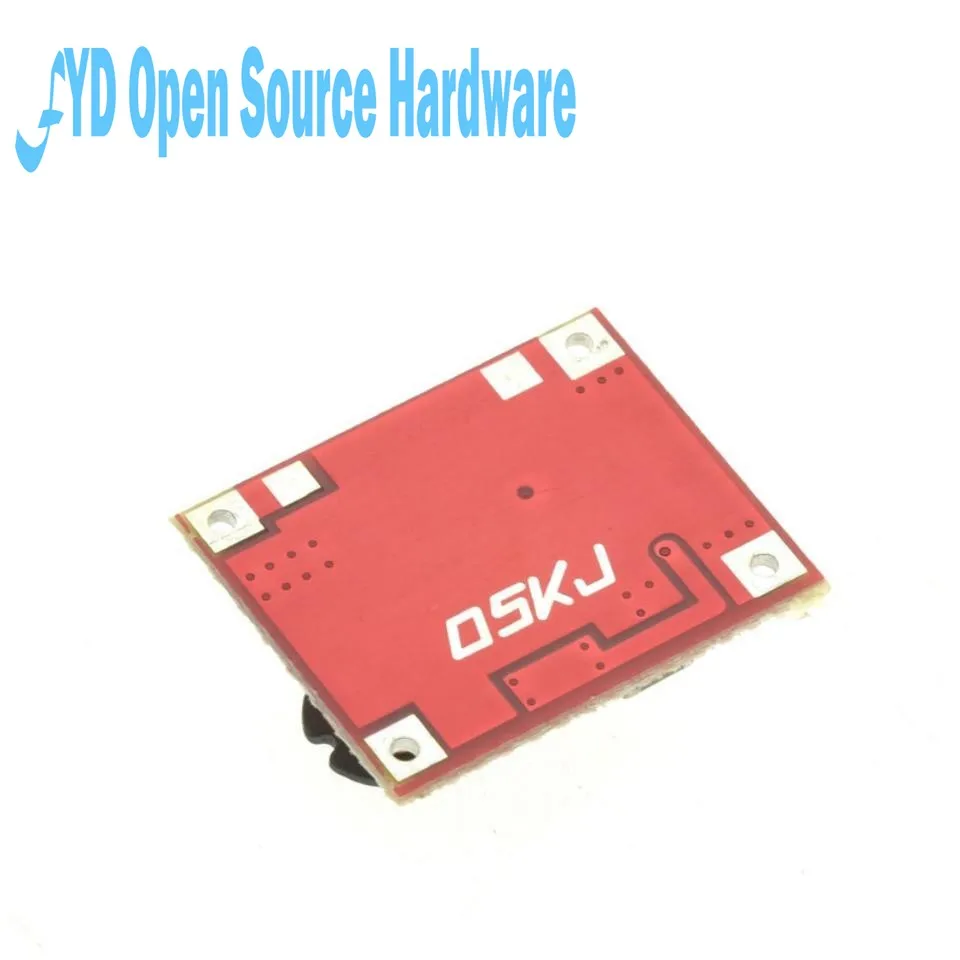

Batería de litio de celda única 3V 3,7 V litros 5V 1A Placa de refuerzo Mini Módulo de cargador de refuerzo de energía móvil
1: Adopte el tubo MOS de expansión de flujo.
2: La corriente de salida se expande a la calificación 1A, que puede emitir tanto como 1.5A, usando diodos Schottky 2A, y el equilibrio se recarga.
3: El diseño del circuito no requiere condensadores electrolíticos y condensadores de tantalio (La vida útil de los condensadores electrolíticos es corta y los condensadores de tantalio pueden explotar). Se utilizan tres condensadores cerámicos utilizados actualmente en circuitos de alta gama.
La ondulación es muy baja, solo decenas de milivoltios, y muchas de las ondas en la industria han alcanzado los 500 milivoltios, lo que causará un daño invisible al equipo, y hacer que el equipo funcione de forma anormal o se dañe.
4: La misma luz indicadora de carga e indicador de subtensión (cuando el voltaje de la batería es inferior a 2,7 V, la luz indicadora se apagará bajo carga, cuando el voltaje de la batería sea superior a 2,7 V, la luz indicadora se encenderá cuando el voltaje de la batería sea superior a 2,7 V, Y la luz indicadora será ligeramente brillante)
5: tamaño pequeño, 14,1*18,8*5,5mm
6: La eficiencia de conversión del circuito es alta. Cuando La eficiencia es alta, supera el 90%. La eficiencia de una batería de litio de celda única también es mayor que 80%. A diferencia de algunas de las contrapartes, la eficiencia es solo del 60 al 70%.
7: Protección de conexión inversa de baja potencia de entrada, si su batería 2A tiene una placa de protección, la placa de protección protegerá cuando los polos positivo y negativo de la fuente de alimentación de entrada se inviertan. Tenga en cuenta que cuando no hay Placa de protección o la corriente de entrada es superior a 2A, la protección de conexión inversa de entrada fallará y causará daños al módulo, recuerde.
8: Baja corriente de reposo, la nueva versión, la corriente de reposo será inferior a 100 microamperios. No se necesita un interruptor para conectarse a la batería.
Parámetros del módulo
Naturaleza del módulo: módulo de refuerzo no aislado (BOOST)
Voltaje de entrada: 1-5V
Voltaje de salida: 5,1-5,2 V
Corriente de salida: nominal 1A-1.5A (entrada de batería de litio de celda única), 1.5A (entrada de batería de litio de celda única)
Eficiencia de conversión: hasta 96% (cuanto mayor sea el voltaje de entrada, mayor será la eficiencia) para obtener más detalles, consulte la imagen de prueba a continuación
Frecuencia de conmutación: 500KHz
Onda de salida: 30mV (MAX), 20M de ancho de banda, (entrada 4 V, salida 5.1 V, 1 A).
Indicación de bajo voltaje: la luz indicadora LED con carga está encendida (el voltaje de entrada es inferior a 2,7 V y la luz indicadora LED está apagada)
Temperatura de trabajo: Grado Industrial (-40 ℃ a + 85 ℃)
Aumento de temperatura a plena carga: 30 ℃
Corriente de reposo: 130uA
Tasa de regulación de carga: ± 1%
Tasa de ajuste de voltaje: ± 0.5%
Velocidad de respuesta dinámica: 5% 200uS
Protección contra cortocircuitos: ninguna. Si se requiere protección contra cortocircuitos, se puede agregar una placa de protección de batería de litio o se puede usar una batería de litio con protección.
Protección de conexión inversa de entrada: ninguna, si necesitas protección de conexión inversa, equipa nuestra placa de protección de conexión inversa.
Método de conexión: soldadura
Modo de entrada: IN + entrada positiva, IN-entrada negativa
