Descripción
Parámetro del producto: Batería Li-ion TP5000

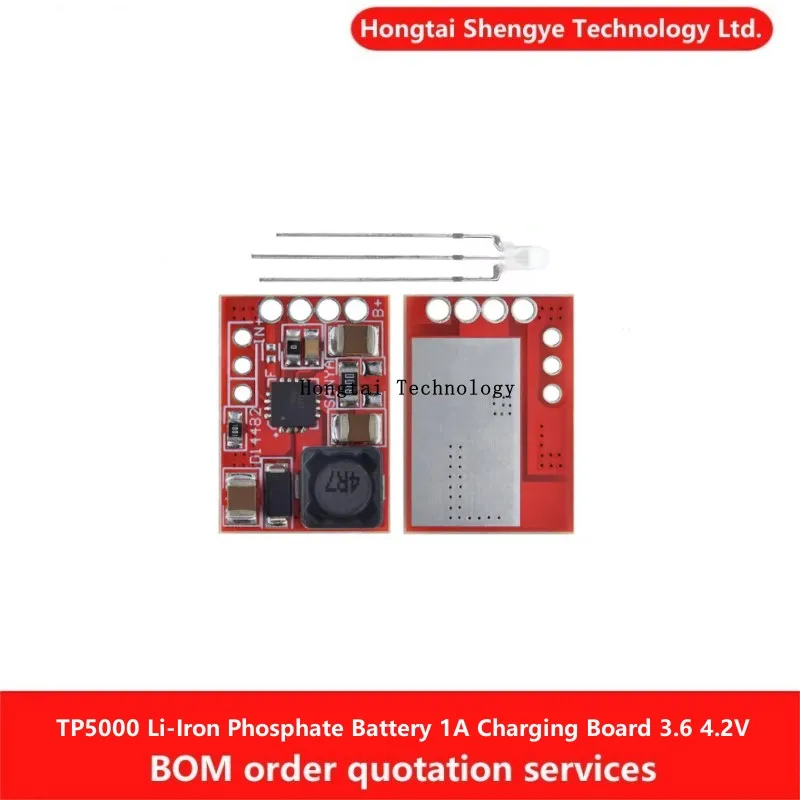

Batería de iones de litio TP5000 batería de fosfato de hierro y litio 1A corriente 4,2/3,6 V
Función: carga la batería de iones de litio y la batería de fosfato de hierro y litio. Parada automática completa. Indicación de doble luz roja y verde.
Tamaño: 21,5*14,5*4,2mm
Uso: igual que la placa de carga TP4056 4057.
1. Las baterías de litio solo necesitan conectar la fuente de alimentación de 5V, la salida B + B-puede estar conectada a la batería. Carga en la luz roja, llena de parada automática, la carga se completa luz verde.
2. Para baterías de fosfato de hierro y litio de 3,6 V, solo soldadura de hierro abierta entre las dos almohadillas Punto de estaño. Método de conexión de la batería de la fuente de alimentación como el anterior sin cambios. Si necesita cambiar de nuevo a baterías de litio de 4,2 V, el uso de almohadillas de soldadura se puede conectar de nuevo a la inmersión de estaño.
Descripción del producto:
Ventajas: cambiar el modo Buck, mayor eficiencia que el circuito de carga lineal, el calor también es mucho menor. Corriente de carga 1A, en la corriente constante durante toda la carga para mantener 1A. No necesita disipación de calor adicional, reduciendo el impacto del calor en la corriente de carga. Reduce el tiempo de carga. Batería de polímero de litio de iones de litio común opcional o batería de fosfato de hierro y litio, solo necesita un puente para cambiar la configuración.
Parámetros:
Entrada: 4,5-9V
Voltaje de salida: 4,2 V/3,6 V más o menos 1% (batería de iones de litio predeterminada de la placa 4,2 V)
Corriente de salida: por defecto 1A
La prueba de eficiencia se describirá en detalle más adelante, si el comprador prueba la eficiencia de los suyos, no recomienda probar el voltaje del terminal de la batería, tenga en cuenta que omita la prueba de resistencia de 0,1 ohm de muestreo Rs, pruebe la fuente de alimentación de entrada cerca de la placa, Reducir la longitud de la línea de conexión tendrá un impacto en la eficiencia de la prueba, se recomienda que el lado de entrada de la prueba de capacitancia aumentada. Se recomienda la prueba de voltaje y corriente para encadenar un amperímetro de precisión, no se recomienda leer directamente la pantalla digital de la fuente de alimentación. La prueba de corriente se puede conectar directamente en serie al terminal positivo de la batería, solo necesita asegurarse de que la batería esté por debajo de 3,9 V usando una prueba de amperímetro de gran alcance.
Características:
¡La versión completa del uso de condensadores cerámicos de metales preciosos, características de temperatura X7R, rendimiento + seguridad + estabilidad mucho más allá de los condensadores de tantalio!
¡Cobre con inductor de volumen pequeño de alta corriente 5A, baja pérdida magnética completamente cerrada y baja interferencia!

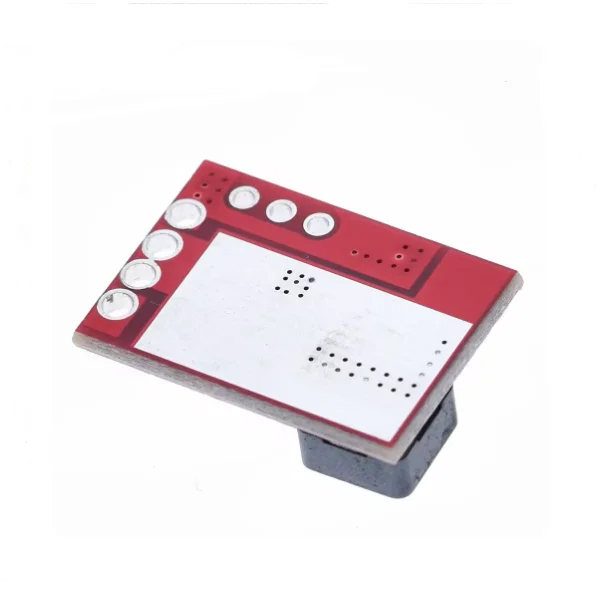

Montaje de la máquina de un solo lado, todo 4mm ultrafino, área pequeña, buena disipación de calor, la parte posterior del cobre expuesto para facilitar la instalación y pegar el disipador de calor.
Basado en el dinero del, la eficiencia es mucho mayor que el circuito de carga lineal, el calor también es mucho menor. Corriente de carga 1A, pero la corriente de entrada es solo aproximadamente 0.7A es suficiente
Batería de fosfato de hierro y litio opcional o batería ordinaria de iones de litio/polímero de litio, solo un puente para configurar
Tamaño compacto, del tamaño de una moneda de 10 centavos, carga 1A sin refrigeración adicional
Con protección contra sobrecalentamiento, el sobrecalentamiento reducirá automáticamente la corriente para evitar el desgaste
Versión completa de resistencias de alta precisión, volumen completo 1210 condensadores cerámicos multicapa de metales preciosos X7R características de temperatura estable
Luz indicadora de estado de carga de doble color y parada automática completa
Parámetros del producto terminado:

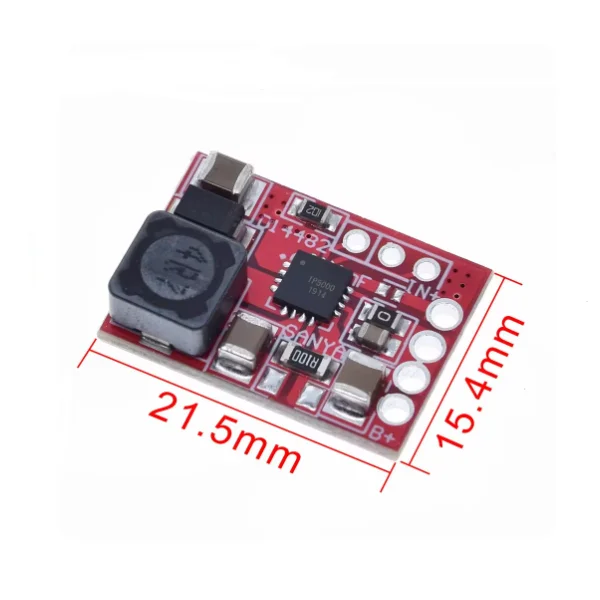

Volumen: 21,5mm * 14,5mm * 4,2mm, ultrafino y ultrapequeño, moneda grande de 10 centavos, soldadura por reflujo de montaje de un solo lado
Entrada: 4,5-9V (se recomienda no exceder los 7V)
Voltaje de salida: 4,2 V/3,6 V más o menos 1% Selección de puente
Corriente de salida: por defecto 1A se puede personalizar 0.5-2A, mayor que 1.5A necesita agregar disipación de calor
4 terminales, 2 entradas, 2 baterías, otro con posición de soldadura LED directa
Uso:

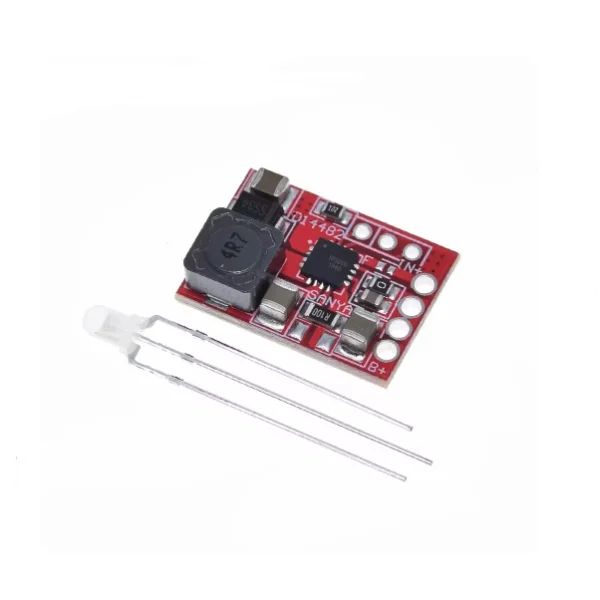

Con el circuito viene con un diodo emisor de luz rojo-verde o rojo-verde, debe soldarse al circuito, como se muestra en la imagen del bebé, el pie largo en el medio, el medio y los pies largos cerca del chip, el pie corto cerca del exterior puede ser
Terminal de fuente de alimentación conectado a la fuente de alimentación de 4,5-7V, la corriente debe ser mayor que la corriente de carga, ¡la luz verde está encendida!
Terminal de batería conectado a baterías de litio o baterías de fosfato de hierro y litio, si la batería necesita cargarse, la luz roja se encenderá.
Si necesita ajustar la corriente, modifique la corriente que necesita en la resistencia de muestreo de corriente. Voltaje de muestreo 0,1 V, corriente=0,1/valor de resistencia
El Circuito ha sido soldado a una resistencia de 0,1 ohmios, y hay un espacio vacío.
Una resistencia de 0,2 Ohmios se suelda en la posición vacía y la corriente se establece en 1.5A.
Soldar una resistencia de 0,1 ohmios en la posición vacía y ajustar la corriente a 2A.
Retire el R100 original (0,1 ohm), suelde una resistencia de 0,2 ohm, la corriente se establece en 0,5 A.
Corriente de carga superior a 1A, recomiendo añadir un disipador de calor.
Si necesita cargar baterías de litio ordinarias (3,6 o 3,7 V, voltaje de corte de 4,2 V), conecte una gota de estaño en el punto de soldadura marcado F en la placa de circuito.
Si necesita cargar baterías de fosfato de hierro y litio (3,2 V, voltaje de corte 3,6 V), retire la soldadura en el punto de soldadura marcado como F.
