Adt-link PCIe 3,0/4,0x16 A M.2 NVMe eGPU adaptador
Nombre de la marca: ADT-LINK
Nombre del producto: PCIe3.0/4,0x16 A M.2 cable de extensión de llave M
Modelo del producto: R43SG R43SG-TU R43SG 4,0 K43SG
Velocidad de transferencia: PCIe3.0 x4 ( R43SG R43SG-TU)
PCIe 4,0x4 ( R43SG 4,0 K43SG)
Velocidad de transferencia:PCIe3.0 x4 , 32G/bps (máx.)/PCIe4.0 x4 , 64G/bps (máx.)
Longitud del cable: 25cm, 50cm(Se pueden personalizar otros pedidos al por mayor)
Aplicación: eGPU para NUC / ITX / STX / Notebook PC(Solo admite interfaz M.2 NVMe, no admite interfaz M.2 SATA / M.2 WiFi / M.2 WWAN / USB)
Compatibilidad de tarjetas gráficas: soporte para nuevas tarjetas gráficas enviadas después de 2015 (no son compatibles las tarjetas gráficas antiguas enviadas antes de 2014)
Compatibilidad de la placa base: Placa base Notebook ITX/STX, NUC, solo admite interfaz NVMe M.2 no admite interfaz SATA M.2, no admite interfaz WiFi M.2, no admite interfaz M.2 WWAN
Descripción de la alimentación: admite fuente de alimentación DELL DA-2 Series(D220P-01/ADP- 220AB)12V/18A/220W, o alimentación estándar ATX 500W superior,. Prepara o compra la alimentación por separado.

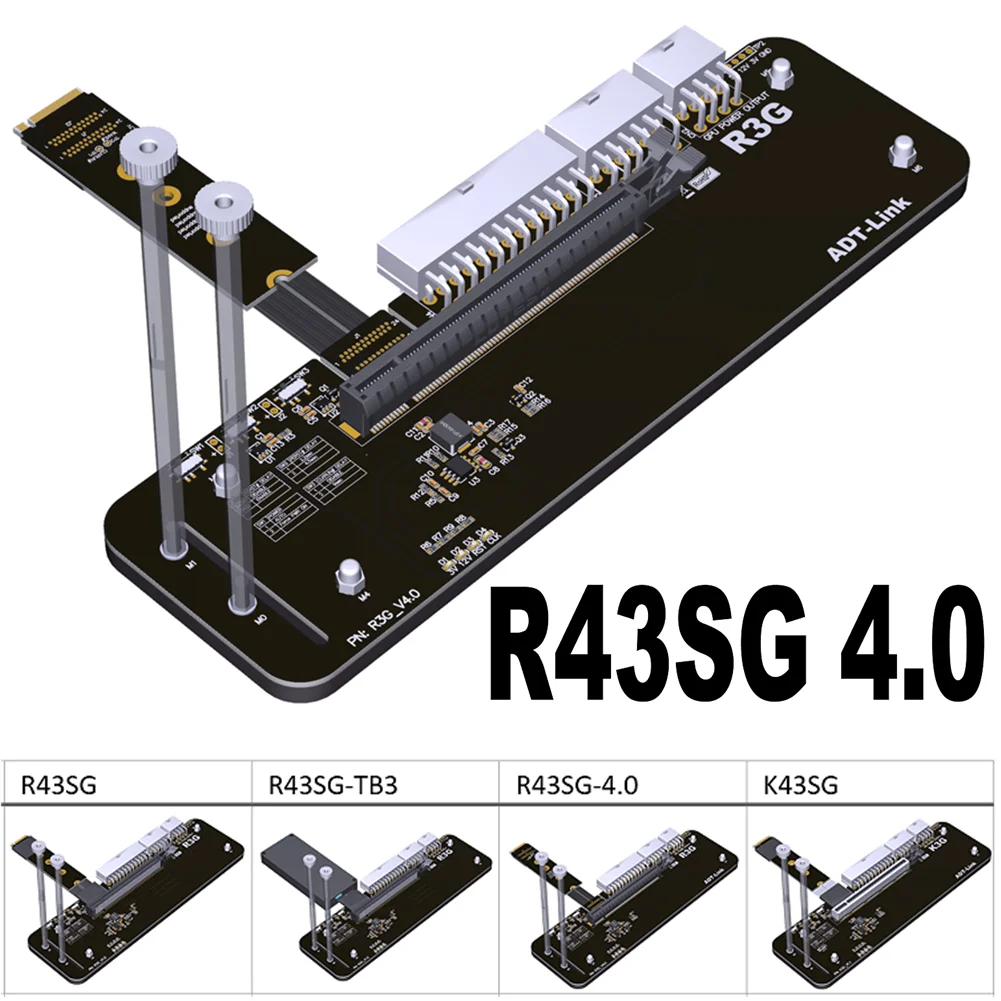

ADT-LINK modelos eGPU:
| Modelos de madera | Descripciones del producto | Ancho de banda |
| R43SG | M.2 NVMe a X16 3,0 eGPU externo | PCIe x4 3,0 |
| R43SG-TU | M.2 NVMeAX16 3,0EGPU externo(Marcha atrás única) | PCIe x4 3,0 |

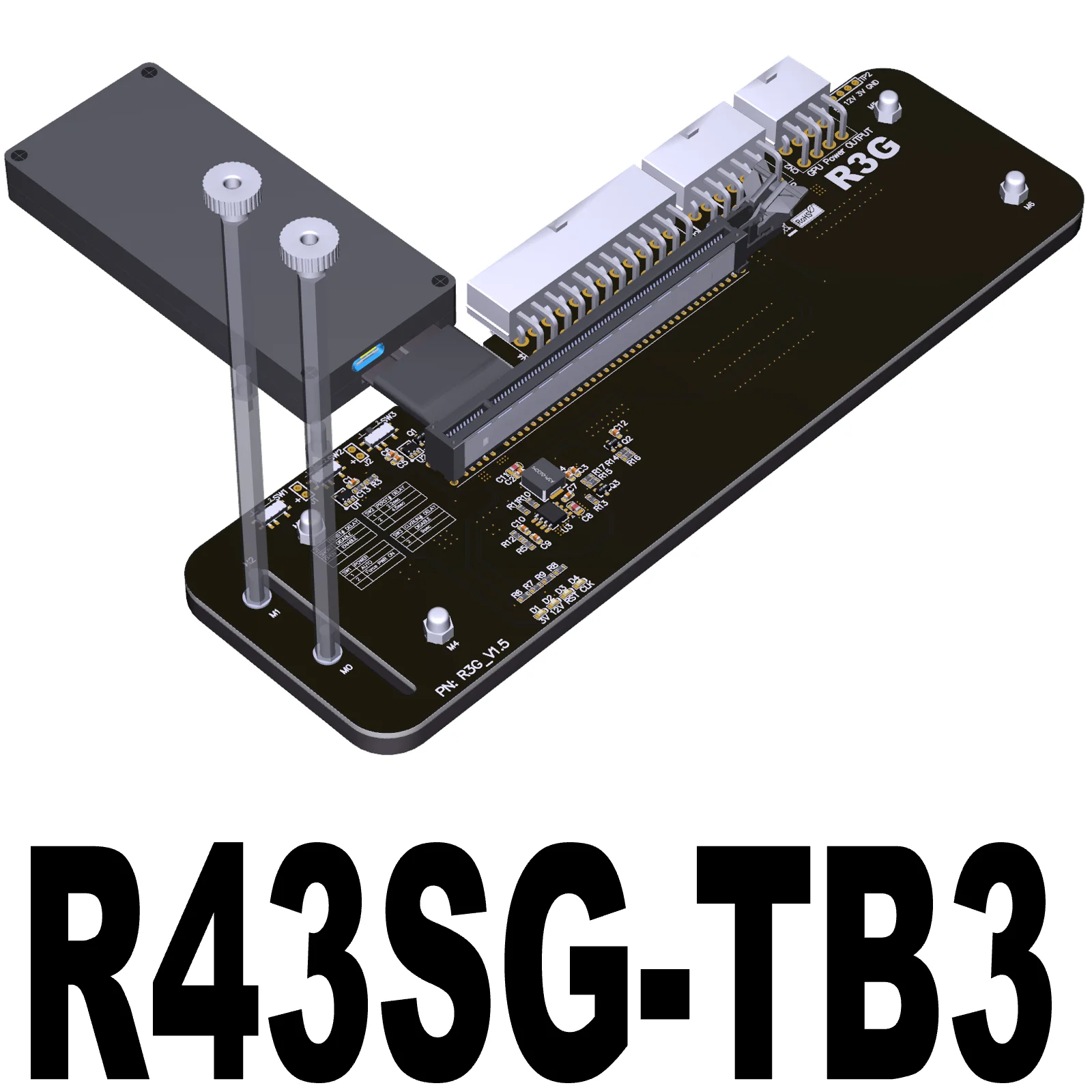

| R43SG-TB3 | M.2 NVMeAX16 3,0EGPU externo con caja Thunderbolt 3 | PCIe x4 3,0 |
| R43SG 4,0 | M.2 NVMeAX16 4,0EGPU externo | PCIe x4 4,0 |

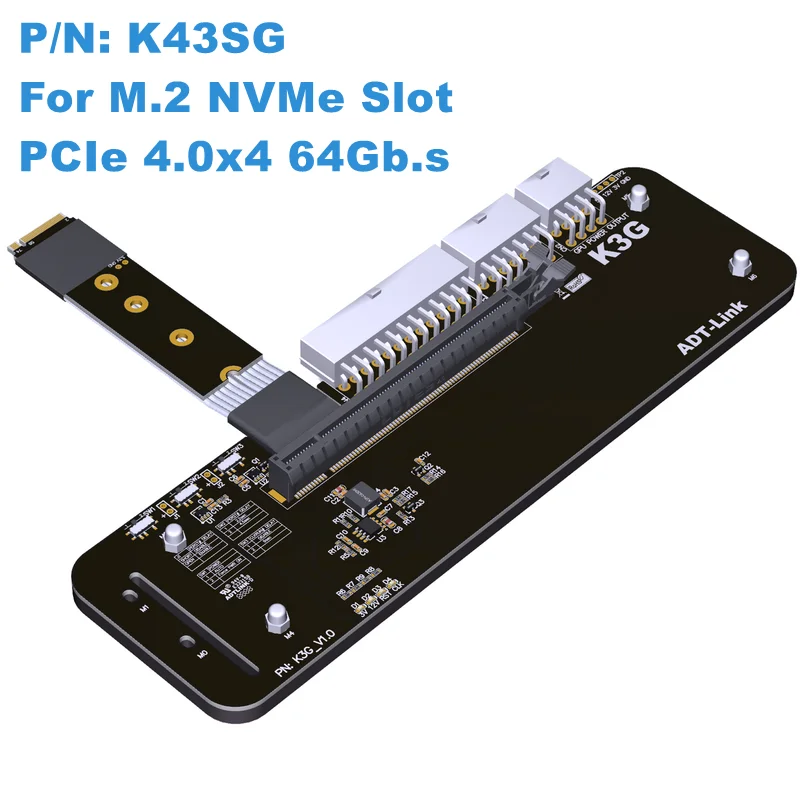

| K43SG | M.2 NVMeAX16 4,0EGPU externo | PCIe x4 4,0 |

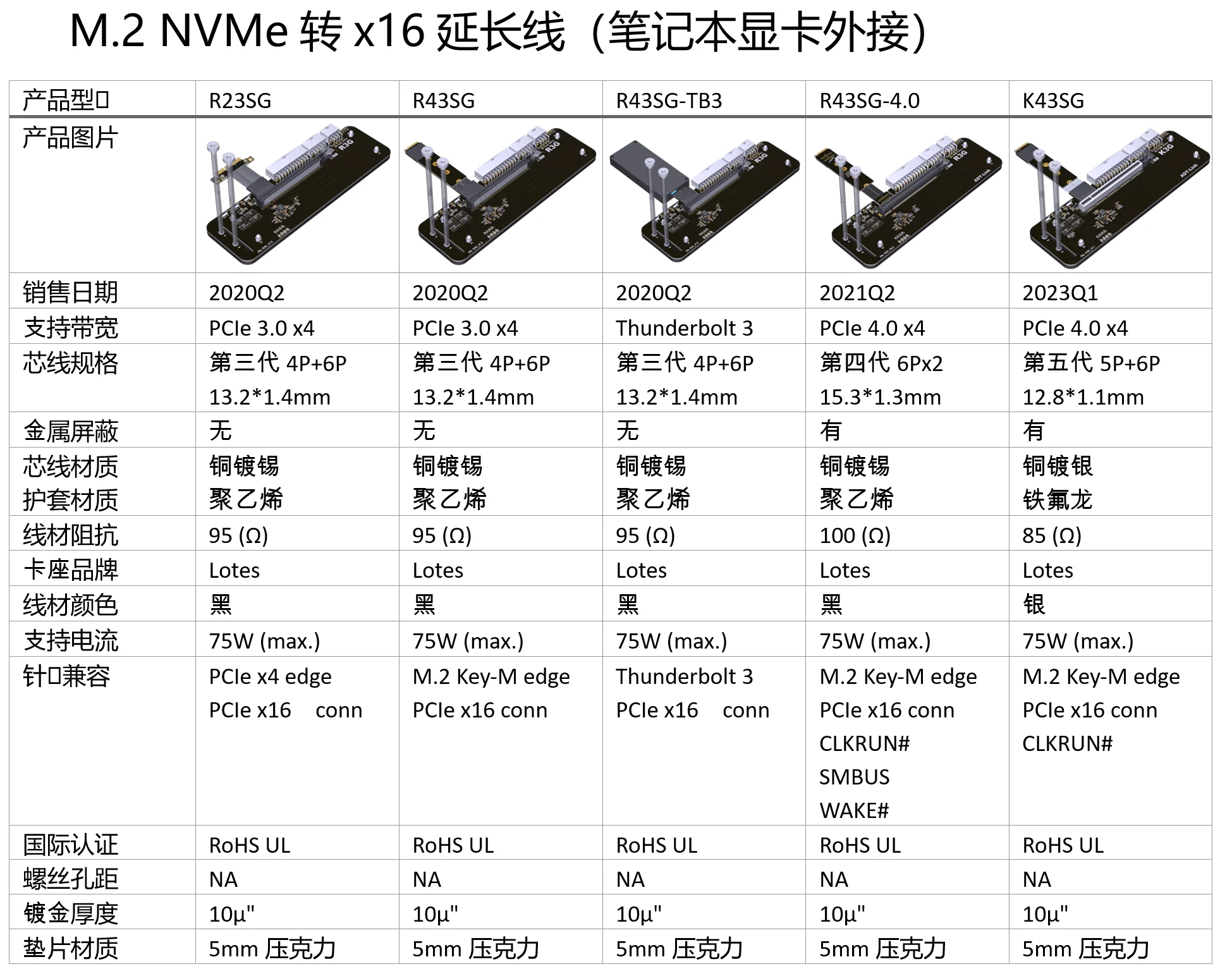

ADT-LINK ventajas de los nuevos modelos:
¿Cuál es la diferencia entre el modelo R43SG y R43sG-TU?
Blindaje EMI con polímero conductor
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar la perturbación y la degradación del rendimiento, Y reduce el peso del extensor.
Longitud del Cable Descripción:
La longitud del cable de la serie R3G tiene 25 cm o 50 cm, se puede seleccionar la siguiente es la longitud de la línea de 50 cm. Consulte la dimensión azul de la figura a continuación.
Descripción de la fuente de alimentación:
La fuente de alimentación compatible es DELL 8-pin 12V/18A/220W o fuente de alimentación estándar PSU. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.
ADT R3G tiene dos tipos de instalación de fuente de alimentación externa

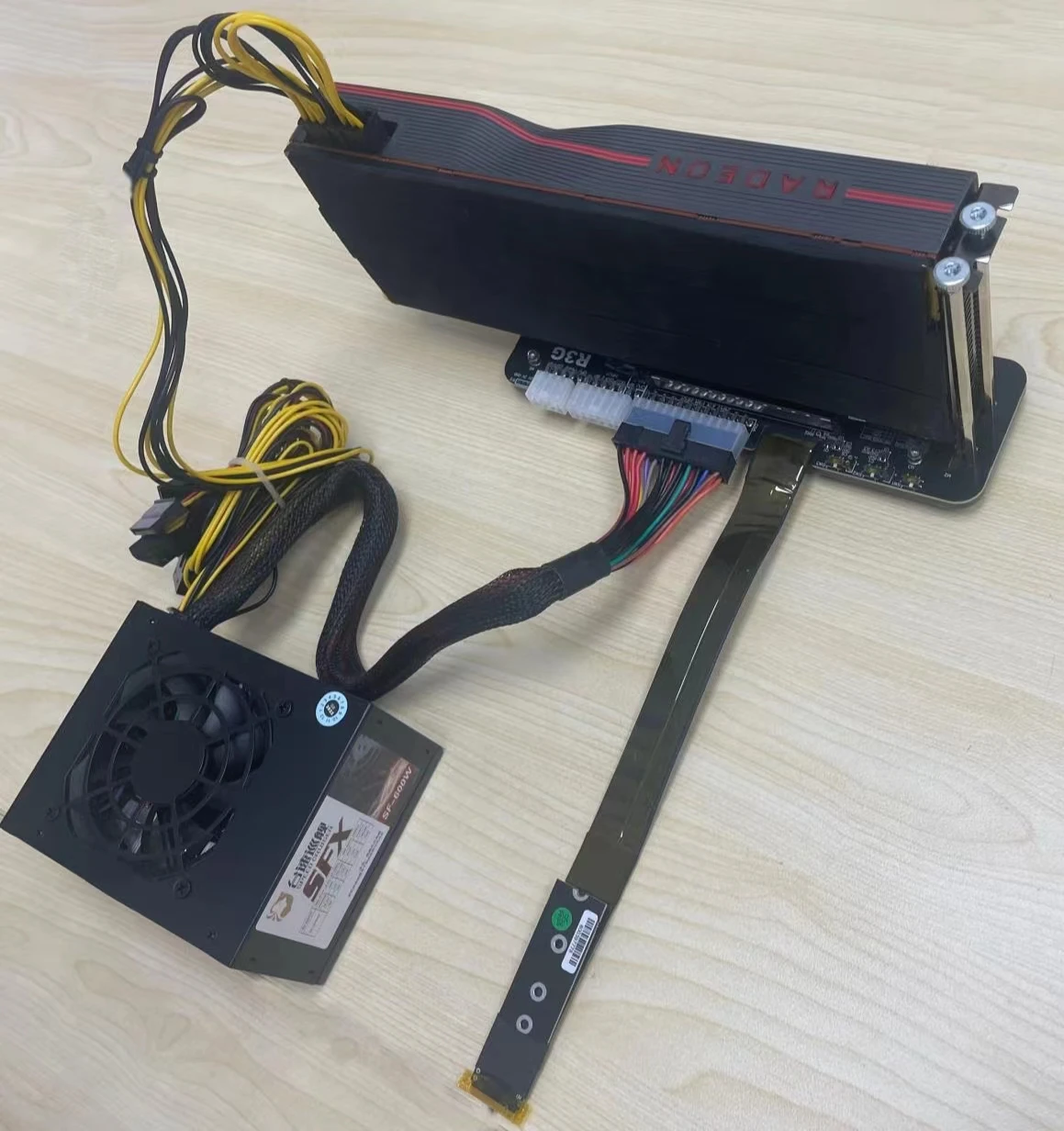

La siguiente figura muestra cómo conectar cables de alimentación ATX (fuente de alimentación ATX recomendada de más de 400W).
, El cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis se conecta directamente a la tarjeta gráfica.
En la parte inferior izquierda está la fuente de alimentación CPU 4P, en la parte superior derecha está la fuente de alimentación de la placa base 24P, instale bien.
24 _ ATX y 4. Entrada de alimentación CPU, salida de potencia 8_gpu.
El método de conexión de la fuente de alimentación DELL es el siguiente:

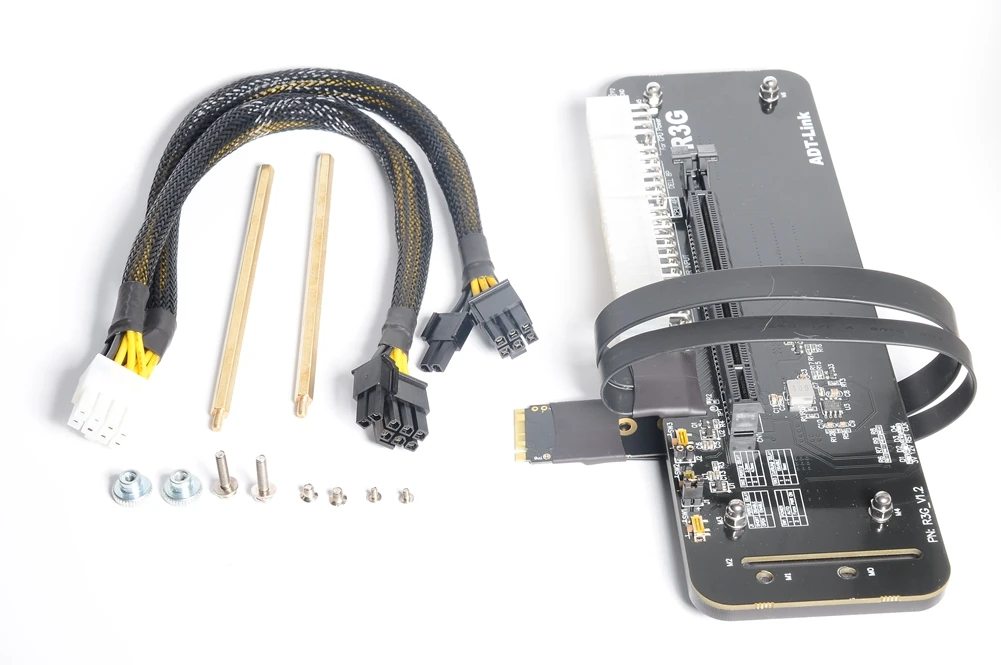

Accesorios del producto, incluidos con el siguiente cable de alimentación de tarjeta gráfica a continuación
ADT R3G tiene tres interruptores en él, ¿para qué se utiliza?
SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, PERST # interruptor de retardo de señal, 1 retraso 2,2 segundos, 2 retraso 4,5 segundos, con software eGPU, para optimización de compatibilidad de tarjeta gráfica, el software actual no es compatible, corte a 1.
SW3, CLKRUN # interruptor de retardo de señal, 1 está cerrado, 2 se retrasa durante 9 segundos, con software eGPU, para optimización de compatibilidad de tarjeta gráfica, el software actual no es compatible, corte a 1.
J1, interruptor de retardo de señal PERST #, función de retardo de apertura abierta, función de retardo corto para cerrar, el software actual no es compatible, Inserte la tapa del puente corta.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para los ingenieros de I + D conectan la prueba de retraso de ajuste de capacitancia. Se tarda unos 2,2 segundos en insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2.2u, etc.
¿ADT R3G admite notebook/laptop? ¿Qué métodos se pueden utilizar normalmente?
El ordenador portátil debe tener un puerto NVMe M.2 o un puerto Thunderbolt 3 para instalar y usar
Actualmente conocido el último controlador win10 de Nvidia compatible con una pantalla clara y única, USB expreso, establecer la pantalla coexiste, normalmente puede usar la siguiente figura
Limpie e instale Nvidia 417,01 o posterior para una instalación y uso suaves
¿ADT R3G admite tarjeta gráfica? ¿Qué versión del controlador gráfico está instalada? ¡El adaptador de pantalla en el Administrador de dispositivos tiene una marca de exclamación amarilla! ¿Cómo resolver?
Se admiten todas las tarjetas gráficas PCIe de los últimos tres años. Asegúrate de instalar el último controlador nvidia. Si aparece la marca de exclamación amarilla, vuelva a instalar el controlador y reinicie el ordenador.
Si todavía aparece la marca de exclamación amarilla (código de error 43 o código de error 12), consulte la solución de nando, la descarga del parche es
Como se indica a continuación:
https:/egpu.io/nvidia-error43-Máquina de fijación
¿Admite pantalla interior? ¿Hay alguna pérdida?
Win10 son compatibles, la pérdida real interior es de aproximadamente el 5% de la pantalla, la comparación de prueba de pantalla interna y externa como se muestra en la siguiente figura
¿M.2 NVMe admite PCIe3.0x4 de alta velocidad?
Compatible, PC 3,0x4 velocidad completa estable
La tarjeta gráfica externa es fácil de dañar, especialmente los componentes electrónicos detrás de la necesidad de protección, ¿cómo lidiar puede reducir el riesgo de daños?

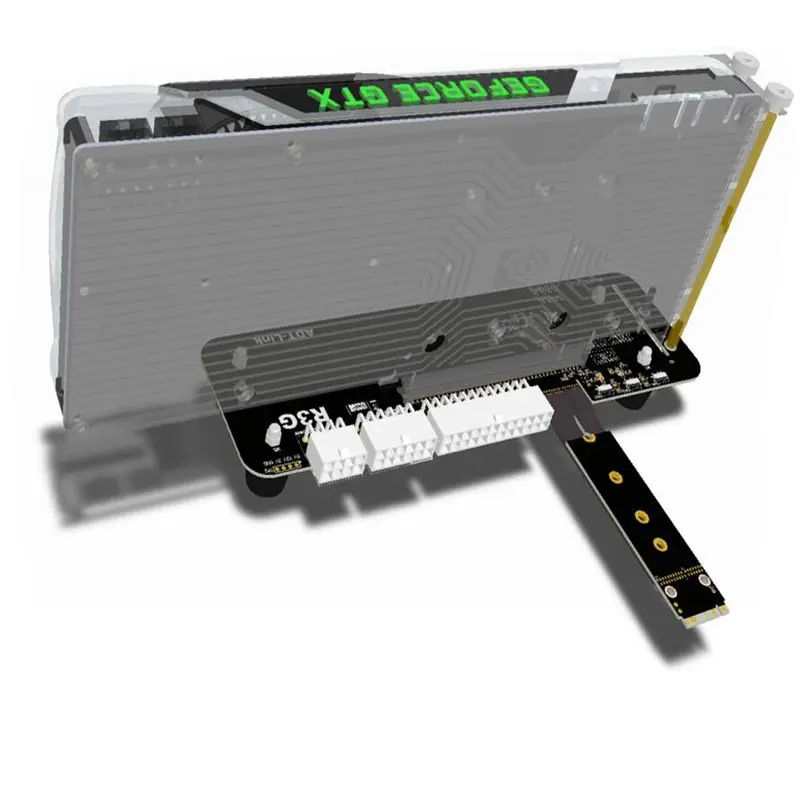

Selecciona una tarjeta de vídeo con funda protectora. La imagen detrás de la tarjeta de vídeo se muestra a continuación
Dimensiones del producto
¿Pérdida de rendimiento externo de la tarjeta de vídeo? ¿Por cuánto?
Pérdida de aproximadamente el 12%, como máximo solo puede reproducir la tarjeta gráfica con un rendimiento del 88%.
Pasos de instalación:
1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo Está apretado para que la tarjeta gráfica no se agite ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, también se debe conectar el cable de alimentación de la tarjeta gráfica, después de la instalación, la fuente de alimentación DELL encenderá luces naranjas.
3. Puedes enchufar el cable M.2 cuando el ordenador esté apagado. Después de encender, la fuente de alimentación ATX iniciará automáticamente el ventilador para girar. Si usa la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instala el controlador de tarjeta gráfica. La instalación del proceso de conducción puede instar al ordenador a reiniciar.
4. Acabado.
Instalar archivos de vídeo para descargar:
http:/www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:/www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
Manual de instalación PDF archivo para descargar:
