Descripción

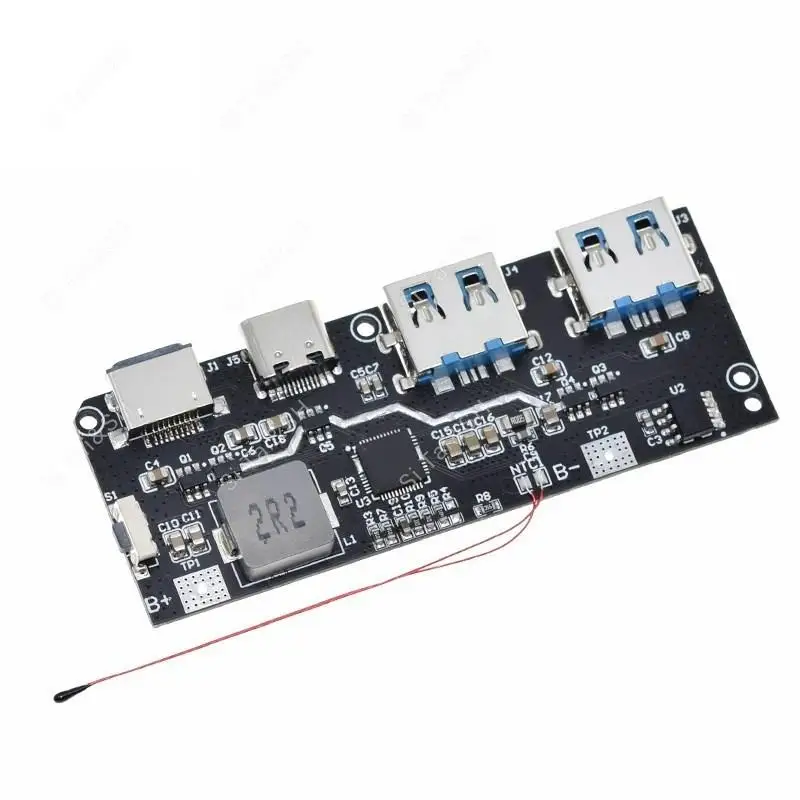

Módulo de alimentación móvil de carga rápida de 22,5 W QC4.0 PD3.0, 5 puertos, Banco de energía móvil USB Dual, protección de placa de circuito, placa base Diy
Características del producto
Carga conmutada: corriente de hasta 5A, eficiencia de hasta 95%; compatible con tipo de batería de 4,2/4,35/4,4/4,5 V; compatible con la especificación JEITA; compatible con control de bucle de temperatura
Boost síncrono: potencia de salida de hasta 22,5 W, eficiencia de hasta 95%; detección automática de carga/detección de carga ligera; soporte para modo de carga inalámbrica; soporte para Modo de baja corriente
Protocolo de carga rápida de salida: compatible con PPS/PD3.0/PD2.0; compatible con QC4 +/QC4/QC3.0/QC2.0; compatible con AFC; compatible con FCP; compatible con SCP; compatible con PE2.0/PE1.1; compatible con SFCP; soporte VOOC
Protocolo de carga rápida de entrada: soporte PD3.0/PD2.0; soporte AFC; soporte FCP; soporte SCP; soporte PE1.1
Interfaz tipo C: lógica de interfaz USB tipo C incorporada; soporte Try.
Módulo BC1.2: admite el modo BC1.2 DCP; admite el modo Apple/Samsung
Mecanismo de protección: protección contra sobretensión de entrada; Protección contra sobrecorriente/cortocircuito de salida; Tiempo de espera de carga/protección contra sobretensión; protección de temperatura
Parámetros del producto
El proceso de carga se divide en los siguientes tres procesos: modo de goteo, modo de corriente constante, modo de voltaje constante. Cuando el voltaje de la batería es inferior a 3V, el módulo de carga está en modo de goteo y la corriente de carga es de 300mA; cuando el voltaje de la batería es superior a 3V, el módulo de carga entra en modo de corriente constante, momento en el que se carga a toda velocidad de acuerdo con la corriente objetivo establecida, Y la potencia puede ser de aproximadamente 21W; cuando el voltaje de la batería aumenta al voltaje objetivo de carga (como 4,2 V), el módulo de carga entra en modo de voltaje constante, momento en el que la corriente disminuye gradualmente, y la batería Cuando la corriente de carga disminuye a la corriente de corte de carga, la carga termina. Si el voltaje de la batería disminuye a 0,1 V por debajo del voltaje objetivo después de la carga completa, la carga se reiniciará automáticamente. (Nota: el voltaje superior a 4,2 V es normal, no cargará la batería, El voltaje es de 4,2 V cuando la luz todavía está parpadeando representa que aún no está llena, la carga completa no es solo para ver el voltaje de carga)
Tenga en cuenta que
1: La línea de la Batería Externa de la placa base debe poder pasar corriente de 10A, al menos 1 cable de cobre cuadrado, la línea ordinaria para usar 1,5 cuadrados. No es necesario que sea demasiado grueso, pero no demasiado fino, demasiado fino será un peligro para la seguridad. (Porque el lado de la batería de la corriente es muy grande)
2: La placa base viene con un chip de protección, la batería ya no puede agregar una placa de protección, si la hay, retire la placa de protección, conecte directamente nuestra placa base a la celda de la batería. (Debido a que el auto-contenido generalmente no puede ser sobre alta corriente, la potencia de salida es una gran protección)
3: El uso de pinzas de cocodrilo para probar el uso de los socios de la placa base no cargue el teléfono, no pregunte por qué, en resumen, no se puede usar de esta manera. Necesidad de cargar el teléfono debe estar soldado.
4: La batería con 4,2 V 18650/polímero/ternarias baterías de litio, lata única grande, también se puede usar múltiples 18650 en paralelo, no se pueden usar baterías de hierro y litio, celda seca desechable, NiMH, baterías de plomo-ácido, baterías de níquel-cadmio, etc. Las baterías no se pueden conectar en el acceso en serie. La primera vez, la pantalla de alimentación será inexacta, etc., descargue y luego llénelo, la primera carga puede continuar cargando durante más de 5 horas cuando las 4 luces estén completamente encendidas, no se cargará batería mala, no hay necesidad de preocuparse.
