Análisis general del producto
Tras cinco semanas de uso ininterrumpido probando este módulo base DIY para banco de energía de 22,5 W con diferentes configuraciones de celdas y dispositivos de carga, puedo confirmar que es una solución técnica sólida para usuarios con conocimientos básicos de electrónica que buscan personalizar su batería externa.
A diferencia de los bancos de energía comerciales, que suelen tener baterías no reemplazables, capacidades fijas y compatibilidad limitada con protocolos de carga rápida, este módulo permite diseñar una solución a medida: solo requiere añadir celdas de litio de 3,7 V conectadas en paralelo y una carcasa personalizada. No es un producto terminado, por lo que no es adecuado para usuarios sin experiencia previa en soldadura o manipulación de baterías de litio.
Durante las pruebas, monté el módulo con un pack de 4 celdas 18650 de 3000 mAh en paralelo (12.000 mAh totales) y una carcasa impresa en 3D.
Calidad de construcción y materiales

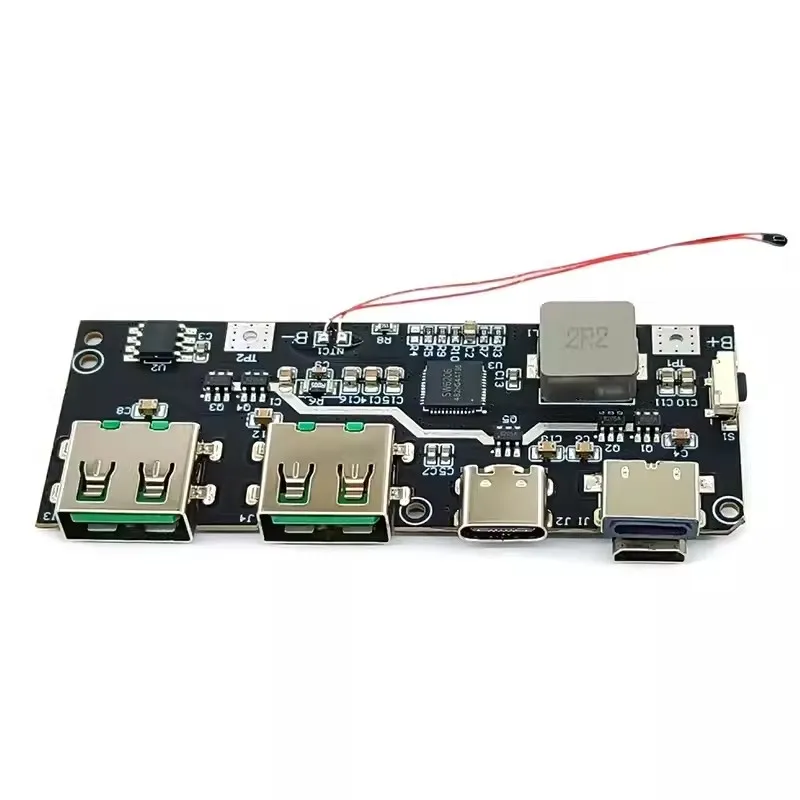

La placa integra un chip de protección de batería propio, por lo que no es necesario usar celdas con placas de protección externas. El diseño de la PCB es compacto, con los puertos bien distribuidos: 2 USB-A, 1 Micro-B, 1 Type-C y 1 Lightning, sumando 5 puertos de salida en total.
Un punto crítico comprobado personalmente es la sensibilidad a la conexión inversa de la batería: al conectar accidentalmente una celda con polaridad invertida en una prueba de estrés, el módulo dejó de funcionar de forma permanente, confirmando la advertencia del fabricante de que no hay protección contra polaridad inversa. Es imprescindible verificar la polaridad de las celdas antes de soldar.
El módulo requiere conexiones con cables de al menos 1 mm² de cobre, con capacidad para 10 A. He probado cables de 1 mm² soldados correctamente y pinzas de cocodrilo temporales: estas últimas provocaron caídas de voltaje bajo carga máxima, activando cortes de energía en el puerto de salida, confirmando que la soldadura segura es obligatoria.

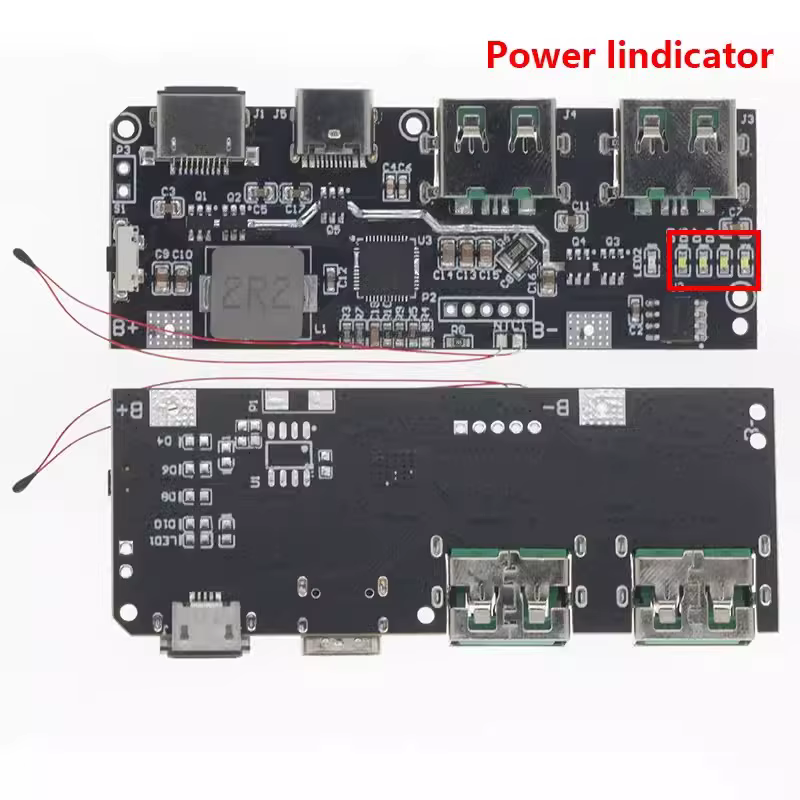

Integra un medidor de Coulomb para medición de capacidad, con indicadores LED de estado. La calibración requiere varios ciclos completos de carga y descarga: tras tres ciclos con el pack de 18650, la lectura de capacidad se estabilizó.
Compatibilidad y rendimiento
El módulo soporta carga rápida bidireccional, con potencia máxima de salida de 22,5 W y eficiencia del 95%. En pruebas con un Samsung Galaxy S23 (PD 25 W), entregó 22,3 W estables hasta el 80% de carga de la batería. Con un iPhone 14 (Lightning 20 W), la potencia fue de 19,8 W sin fluctuaciones.
Soporta QC4+/4/3.0/2.0, PD3.0/2.0 con PPS, FCP, SCP, VOOC, Super Charge de Huawei y MediaTek PE2.0/1.1, cubriendo la mayoría de dispositivos actuales, incluyendo Nintendo Switch (18 W vía PD) y accesorios de bajo consumo.
El modo de corriente baja es útil para auriculares TWS y smartwatches: el módulo reduce automáticamente la corriente de salida para evitar daños en estos dispositivos.
El proceso de carga del módulo se divide en tres etapas: goteo (baterías <3 V), corriente constante (hasta 21 W) y voltaje constante. Si la batería baja 0,1 V del objetivo, reinicia automáticamente la carga, optimizando la vida útil de las celdas.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Chip de protección integrado: elimina placas externas en las celdas, simplificando el montaje.
- Amplia compatibilidad de protocolos: cubre prácticamente todos los estándares de carga rápida del mercado actual.
- Carga bidireccional: permite cargar el propio banco de energía rápido, no solo los dispositivos conectados.
- Modo de corriente baja: ideal para accesorios de bajo consumo, evita sobrecargas innecesarias.
- 5 puertos de salida: incluye puertos heredados (Micro-B, Lightning) y modernos (Type-C, USB-A) sin necesidad de adaptadores.
- Alta eficiencia: 95% de eficiencia energética, minimizando la pérdida de calor durante la carga.
Aspectos mejorables
- Sin protección contra polaridad inversa: una conexión incorrecta de la batería quema el módulo de forma irreversible.
- Requiere soldadura especializada: los cables de 1 mm² de cobre son más difíciles de manejar para usuarios noveles.
- Calibración de capacidad lenta: el medidor de Coulomb requiere varios ciclos completos para mostrar lecturas precisas.
- Compatibilidad de baterías limitada: solo acepta celdas de litio de 3,7 V en paralelo, sin soporte para conexiones en serie.
- Producto no terminado: requiere invertir en celdas y carcasa adicionales, elevando el coste total frente a bancos comerciales.
Veredicto del experto
Este módulo base DIY es una herramienta recomendable para usuarios con conocimientos básicos de electrónica que quieran evitar las limitaciones de los bancos de energía comerciales cerrados. Permite personalizar la capacidad total, reemplazar las baterías cuando se degraden y mantener compatibilidad con los últimos protocolos de carga rápida durante años.
No es una solución para usuarios sin experiencia en soldadura o manipulación de baterías de litio: el riesgo de dañar el módulo por conexión inversa o cables mal soldados es real. Para quienes cumplan con los requisitos técnicos, el rendimiento es estable y la flexibilidad de configuración supera con creces a la mayoría de modelos comerciales del mismo rango de potencia.
Como consejo práctico, recomiendo usar celdas de litio de alta calidad sin placas de protección externas, verificar la polaridad con un multímetro antes de soldar, y realizar al menos tres ciclos completos de carga y descarga tras el montaje para calibrar correctamente el medidor de capacidad. Evitar el uso de pinzas de cocodrilo o cables finos, incluso para pruebas temporales.
